Печка на солярке

Самостоятельное изготовление

Для этого понадобится бак не менее объемом 2 л. Дыма и сажи не будет во время эксплуатации печки. В процессе розжига печки – будет, поэтому этот процесс рекомендуют проводить на улице.

В фитильную чашку поступает солярка из топливного бака. С помощью дозатора можно регулировать количество поступающего топлива. В чашке сгорания топливо нагревается до образования газообразной смеси, которая далее поступает в камеру сгорания. Спираль, которая находится вверху камеры, нагревается до температуры 800 °С. Дым улетучивается через дымоход.

Можно самостоятельно смастерить аппарат массой шесть килограмм. Солярка является топливом с достаточно высокой плотностью, поэтому ее расходование минимально. В целом, такая печь – это эффективная и легко транспортируемая конструкция.

Капельная печка

Она хорошо подходит для маленьких помещений, изготовляется легко и быстро. Это идеальный прибор для отопления туристической палатки и небольших сооружений. Вот поэтапно процесс создания обогревателя своими руками:

  • определяются с объектом, для которого создается прибор. Для небольшой комнаты 3*3 м потребуется ящик 30*30*45 см;
  • в зависимости от габаритов печки можно взять огнетушитель и отпилить у него дно, или 200-литровый бак (для большого прибора). Эти элементы служат кабиной теплушки;
  • для солярки потребуется медицинская горелка на 2 л. К резиновому шлангу, которым она оснащена, подсоединяется медная трубка небольшого диаметра длиной в 1 м, ее нужно согнуть под прямым углом;
  • шланг сгибается пополам, в месте сгиба фиксируется струбцина для фиксации элементов печки. Винт устанавливается так, чтобы жидкость медленно капала;
  • внутрь помещают ветошь – это фитиль. Она напитывается соляркой, хорошим материалом для нее будут ватные брикеты из старого матраса;
  • устанавливается дверца;
  • в корпусе по центру или около самой дверцы, но не возле трубы просверливается отверстие под диаметр медной трубки;
  • ветошь поджигается, на нее медленно капает топливо – так работает эта печка.

Розжиг

Розжиг лучше осуществлять на улице, а уж потом заносить работающий прибор в дом (это позволит избежать неприятных запахов в помещении).

Если печь длительное время не использовалась, перед началом розжига её нужно почистить. Снимается решётка, горелка, бак на задней стенке, вытаскивается весь топливный узел. Все детали прочищаются, натирается экран-отражатель.

Очень важно установить прибор строго горизонтально, иначе будет сложно добиться равномерного горения фитиля по всей его протяжённости

  1. В съёмный бак заливается топливо.
  2. В горелку устанавливается новый фитиль (скручивается кольцом в нижней части горелки).
  3. Горелка и решётка возвращаются на прежнее место.
  4. Вентиль немного откручивается, что даёт доступ топлива к фитилю.
  5. Открывается передняя панель, которая выполняет роль дверцы.
  6. Зажигается край скрученной бумаги и подносится к горелке снизу.
  7. Когда топливо хорошо разгорится, и пламя поднимется выше решётки, вентиль полностью закручивается (о том, что произошёл достаточный нагрев, скажет раскалённый до красна низ горелки).
  8. Дождавшись, пока пламя начнёт тухнуть, вновь его открутить, но уже на ту интенсивность, которую хотелось бы достичь.

Когда нужно выключить печку, до упора закручивается её вентиль.

Пока у пользователя мало опыта в обращении с печкой, очень сложно добиться ровного горения фитиля (это может занять более получаса).

Но если опыт розжига есть, но всё равно никак не удаётся получить синее пламя по всему фитилю, это может быть одна из следующих проблем:

  • Неровная поверхность, наклон печи.
  • Цилиндр горелки ещё не прогрелся полностью.
  • Износился фитиль (он слегка подгорает каждый раз и чем больше используется, тем более повреждается).

Изношенному фитилю можно попробовать продлить жизнь, просто перевернув его, или подрезав ножницами горелый край. Чтобы фитиль служил дольше, его можно периодически промывать в керосине.

Принцип функционирования котла на солярке

По своему принципу работы эти устройства ничем не отличаются от турбированных газовых механизмов.Алгоритм их работы является следующим:

  1. Воздух, направляемый посредством надувного вентилятора, смешивается с соляркой, что приводит к образованию специальной смеси.
  2. Данный состав направляется в топку котла, где происходит воспламенение, вызванное электронным розжигом.
  3. В процессе сгорания тепловая энергия, образуемая с помощью солярного масла, передается теплообменнику и, как следствие, теплоносителю.


Кроме того, сходство такого оборудования, как котел на солярке с традиционными обогревательными механизмами заключается еще и в том, что ими также можно легко управлять при помощи электроники. Так, задав термостату определенный режим, можно автоматически отрегулировать скорость, с которой будет вращаться вентилятор, частоту подачи топлива, систему розжига и т.д., тем самым обеспечив поддерживание в жилом помещении стабильной температуры. Но небольшое отличие котлов на солярке от стандартных систем все же есть: первые образцы производятся исключительно напольного типа, в то время как газовые устройства могут иметь разные варианты установки.

Описание отопительного прибора

Печка в процессе работы использует жидкий вид топлива, это может быть солярка, керосин. Из топливного бака солярка поступает в фитильное отделение под собственной силой тяжести или самотеком. Регулируют такую подачу специальным устройством. После нагрева солярка выделяет летучие вещества, которые поступают в камеру сгорания и при горении выделяют дополнительное тепло. В магазинных вариантах конструкторы предусмотрели компактное распределение паров, что ведет к равномерному горению.

В конструкции предусмотрен съёмный топливный бак с клапаном и винтом для регулировки. Установлен блок с расположенным вентилем, решетка съемная, есть отражатель и горелкой. Отражатель обработан красителем на порошковой основе, с его помощью увеличивается обогрев.

Активно используется частниками в нежилых помещениях, например, гаражах, подвалах, теплицах, палатках. Отлично дополняют отдых туристов и рыбаков, но в жилых помещениях применяется редко, если там нет альтернативных вариантов подогрева, и отсутствует электричество.

Положительные и отрицательные стороны

К плюсам относят:

  • равномерное распределение тепла в комнате;
  • не зависит от электрической сети;
  • процесс сжигания полностью под контролем;
  • стоимость агрегата доступная для всех пользователей, установка несложная;
  • сажа и дым при правильной эксплуатации не выделяется;
  • работает экономно, можно переставлять и переносить из-за малого веса и габаритов;
  • безопасный в смысле пожара вариант.

Недостатки проявляются в недочетах:

  • не работает на неочищенном масле;
  • в непроветриваемых комнатах не применяется из-за неприятного запаха от сгорания;
  • малоинертный агрегат.

Требования безопасности

Для нормальной эксплуатации без непредвиденных ситуаций соблюдают определенные меры:

  • нагревательный агрегат не располагают вблизи легко воспламеняющихся предметов и материалов, не допускают захламленности в месте установки;
  • на решетку для готовки не ставят емкости с содержимым, вес которых превышает 5 кг;
  • если нет системы проветривания или оконные проемы глухого типа, то использовать чудо-печку на жидком топливе нельзя;
  • печь ставится на основание, которое покрыто огнеупорным материалом (асбест, керамика, кирпич);
  • не применяют другие виды топлива, кроме тех, что указаны в инструкции;
  • не допускают попадания воды в топливный бак.

Стоимость

Стоимость подобных печей динамична и может меняться с течением времени, к тому же она зависит от целого ряда факторов, среди которых показатели мощности, размеры, особенности конструкции, производитель.

Ниже приводятся приблизительные расценки на некоторые популярные модели:

Aeroheat HA S2600 обладает тепловой мощностью 2,6кВт, объем топливного бака составляет 2,5л. При полной заправке печь может работать без перерывов от 8 до 12 часов. Цена составляет около 3000 рублей.

Соляргаз ПО-1,8 с показателем мощности 1,8кВт и объемом топливного бака 2,5л способен беспрерывно работать на протяжении 18 часов. Цена составляет около 2000 рублей.

Соляргаз Дуэт 5,0 при полной заправке имеет возможность беспрерывно работать до 28 часов, показатель мощности составляет 5кВт. Цена на данную модель варьируется от 4500 до 6000 рублей.

Камин ПО-2,5 с объемом бака 2л весит всего 6,7кг, что обеспечивает простоту его перемещения. При полной заправке печь способна беспрерывно работать на протяжении 14-16 часов. Стоимость составляет около 4000 рублей.

Самостоятельное изготовление

Для этого понадобится бак не менее объемом 2 л. Дыма и сажи не будет во время эксплуатации печки. В процессе розжига печки – будет, поэтому этот процесс рекомендуют проводить на улице.

В фитильную чашку поступает солярка из топливного бака. С помощью дозатора можно регулировать количество поступающего топлива. В чашке сгорания топливо нагревается до образования газообразной смеси, которая далее поступает в камеру сгорания. Спираль, которая находится вверху камеры, нагревается до температуры 800 °С. Дым улетучивается через дымоход.

Можно самостоятельно смастерить аппарат массой шесть килограмм. Солярка является топливом с достаточно высокой плотностью, поэтому ее расходование минимально. В целом, такая печь – это эффективная и легко транспортируемая конструкция.

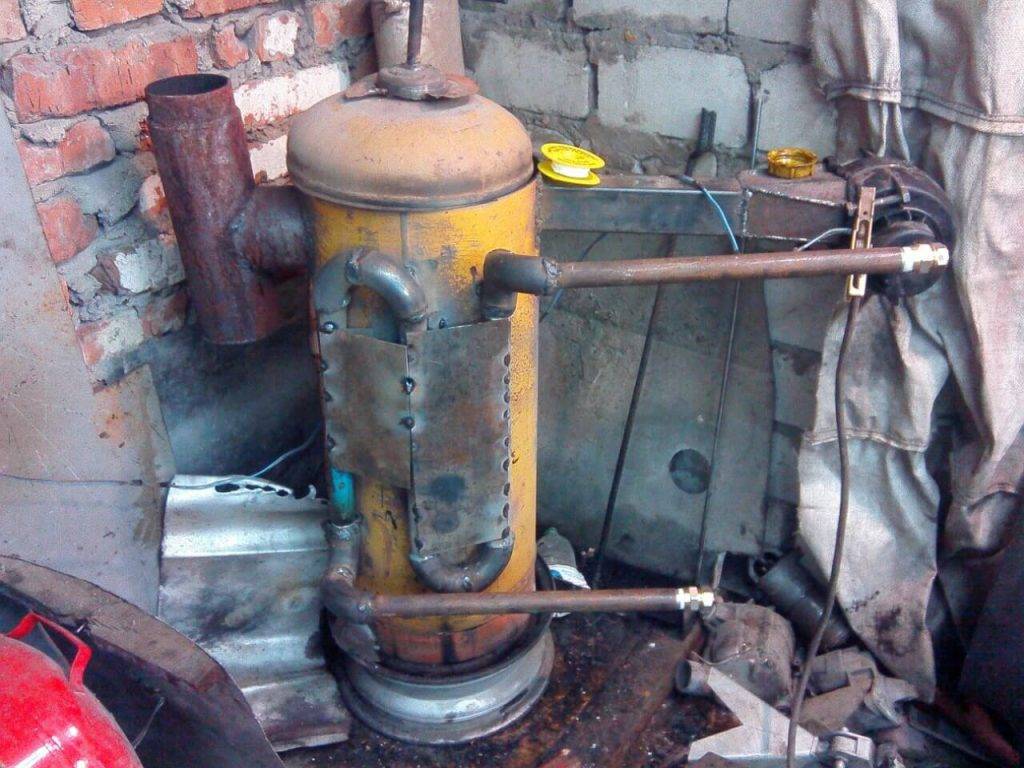

Печь на дизельном топливе своими руками

Топливо будет поступать самотеком, а принудительная подача воздуха при такой конструкции не нужна. Нагревание баллона до пожароопасных температур нужно предотвратить, установив высоту контура устройства соответственно высоте источника горения, находящегося внутри.

Обратите внимание на толщину стенок баллона. Нам нужно, чтобы образовывались горючие пары топлива

Если стенки будут толще, необходимой для кипения температуры не достигнуть.

На улице следует слить из баллона конденсат, промыть ёмкость пару раз водой, чтобы в ней не осталось одоранта. Затем её заливают водой до верха и закапывают в землю для устойчивости. Болгаркой срезаем верхнюю часть баллона с вентилем.

Следует обратить внимание на тот факт, что дымоход должен быть вертикальным без углов и наклонов. Длина самой дымоходной трубы не должна быть менее 4 метров

В эту конструкцию можно заливать и отработку, но только после предварительной её очистки. Если масло будет неочищенным, в нем могут оказаться вода или спирт. Тогда при нагревании есть опасность взрыва и пожара.

Топливо наливается на 2/3 баллона. Зажженный лист бумаги кладут поверх солярки и крышку печки закрывают. Самовозгорание паров произойдет после повышения температуры. В работающую печь нельзя подливать горючее, использовать в этой модели бензин или керосин тоже нельзя.

  1. Освобождаем баллон от конденсата, тщательно его промываем. Затем закапываем его в землю и делаем срез верхний части ёмкости вместе с вентилем.
  2. Теперь у нас получилось место для крышки. На нижнюю часть конструкции, следует приварить ножки. Для этого используем стальные уголки.
  3. Далее вырезаем в крышке отверстие для патрубка, размер должен быть равный диаметру дымохода. Патрубок привариваем в отверстие, следим за герметичностью швов. К горизонтальной трубе привариваем дымоходную трубу.
  4. Вырезаем квадрат для поддувала в нижней части конструкции и устанавливаем дверку для регуляции воздуха.
  5. Теперь готовим ёмкость для топлива. Это будет труба (70х140 мм) и расположим внизу галлона. Завариваем кусок патрубка снизу, следим за герметичностью.
  6. Готовим крышку с двумя отверстиями из листа металла. Причём располагаем их по центру и по краю. К центральной трубке привариваем сразу трубу равного диаметра (100 мм). Ко второму отверстию устанавливаем подвижную заслонку (диаметр 50 мм), для заливки топлива.
  7. Дымоход устанавливаем вертикально без каких-либо наклонов. Длину его выбираем 4 метра, можно больше.
  8. На третью часть баллона наливаем горючее. Зажигаем листок бумаги и укладываем поверх солярки, и крышка печи закрывается. С увеличением температуры произойдёт возгорание паров.

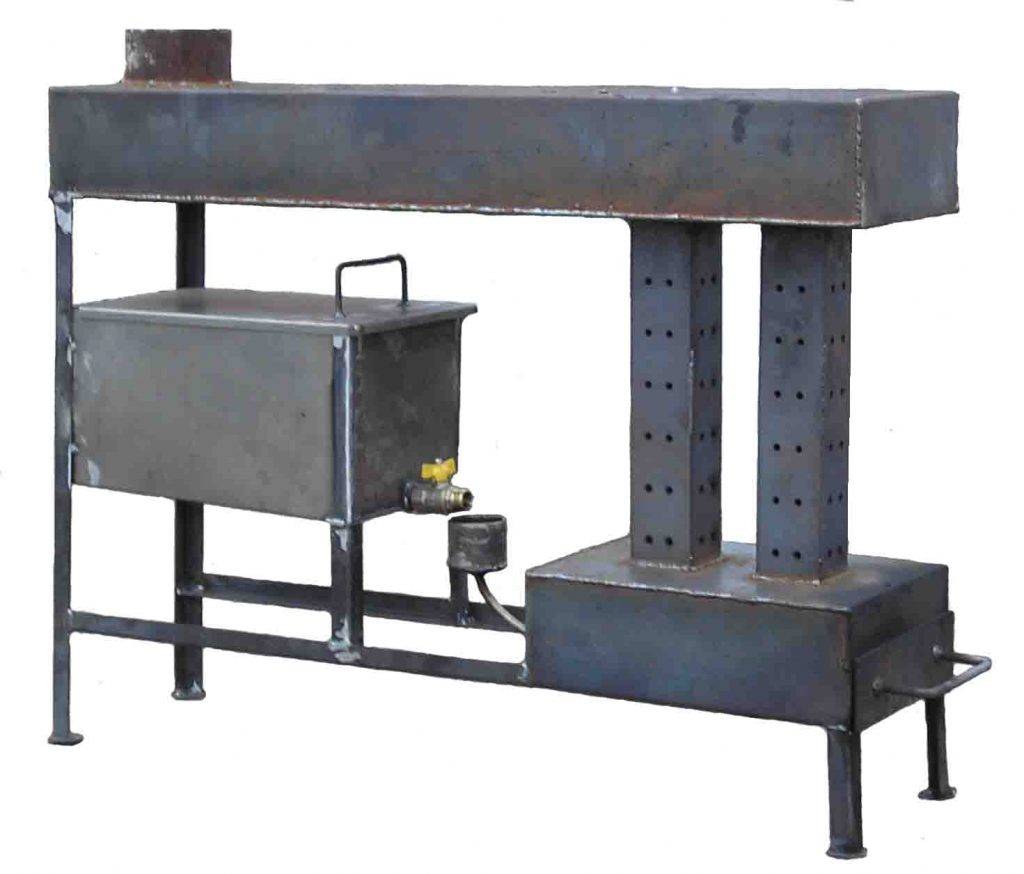

Печь из стальных листов

Оно компактно (70х50х35 см, если не считать дымоход) и достаточно легко, т.к. весит всего 27 кг. На нем можно готовить, к нему подключают водяное отопление, и ему не страшны морозы.

Вкратце, она выглядит как две большие консервы или диска, соединенные трубой с большим количеством отверстий и трубой для отводов продуктов горения в верхней части.

Прибор являет собой две емкости, соединенные трубой большого диаметра (фитильная чаша) с рядами отверстий для поступления воздуха и дымоотвода.

Керосин или солярка из топливной камеры попадает в фитильную емкость самотеком. Там горючее греется – получается газообразная смесь. Она направляется в камеру сгорания и там горит.

В верхней ее части помещают спираль, она выступает нагревательным элементом и раскаляется до 800°С, отходы горения удаляются через дымоход.

Прибор, изготовленный своими руками, может иметь компактные размеры, обладает высоким уровнем безопасности.

Он очень экономный: топливная смесь и горючие соединения сгорают полностью.

Потребуется металл листами толщиной 5 мм или больше. Труба имеет 2 колена, вкладываемых друг в друга, и располагается далеко от дверцы.

Нижняя емкость служит топкой и одновременно баком для горючего, она имеет отверстие для заливки горючего. Среднестатистический такой прибор вмещает около 2–12 л солярки.

Отопление капельницами

Если капельная печь используется для отопления, нужна ее мощность не менее 15-16 кВт. Только увеличением частоты капели этого не добиться: из-за возросшего тепловыделения капли будут испаряться еще в подводящей трубке. Печка (теперь уже самодельный котел на жидком топливе) перейдет на горение хлопками, а потом погаснет. Поэтому в отопительном котле на солярке и отработке трубку капельницы подводят к пламенной чаше в рубашке, охлаждаемой потоком воздуха.

Но это еще не все. Вследствие того же большего тепловыделения испарение топлива и горение паров будут интенсивнее. Часть топливного пара будет сразу отброшена в сторону, не сгорит и станет накапливаться в объеме котла, что может привести к взрыву. Поэтому на выходе топливопровода ставят завихритель, и конструкция дефлектора будет иной, чем в капельной буржуйке.

Схема системы отопления с капельным котлом на солярке

Подача воздуха при мощности до прим. 12 кВт термоконвекционная энергонезависимая: забираемый воздух сначала нагревается в воздушной рубашке дымовой трубы, а затем несколько остывает в алюминиевом гофрошланге, что и обеспечивает необходимый «подсос». На большую мощность необходим наддув от вентилятора ок. 60 Вт, напр., обдувающего радиатор ВАЗ-2109.

Чертежи капельных котлов на солярке для водяного и воздушного отопления

Существенный недостаток описанной системы – во избежание погасания горелки и накопления в нем взрывоопасных паров вода в рубашке котла должна течь противотоком естественной термосифонной циркуляции, т.е. сверху вниз. Поэтому в системе необходим циркуляционный насос с энергонезависимой (термомеханической) автоматикой аварийного останова котла при прекращении электропитания. Все это делает данную систему весьма сложной и в то же время ненадежной.

Построить капельный котел для системы водяного топления с естественной термосифонной циркуляцией возможно, но в таком случае усложняется его конструкция и становится необходимым принудительный наддув воздуха в рубашку охлаждения топливопровода. Если вы желаете отапливаться непременно дизтопливом или просто нечем больше, то чертежи капельного отопительного котла с естественной циркуляцией теплоносителя в водяной рубашке см. на след. рис.

Чертежи капельного котла на солярке для системы водяного отопления с термосифонной циркуляцией

Тоже вариант

Существует еще один способ запустить дровяно-угольную печь на керосине и солярке: сунуть ей в топку эжекционную горелку. Он возможен, если есть источник сжатого воздуха – наддув нужен 1,5-2 ати. При условии, что топливный бак расположен ниже горелки (это совершенно обязательно!) данный способ максимально безопасен: нет наддува – горелка гаснет. Сборочный чертеж распылительной головки эжекционной горелки для бензина, керосина и дизтоплива дан на рис. Воздух подается в кольцевой зазор (выделено цветом); недостающие размеры можно взять пропорционально, т.к. чертеж в масштабе.

Чертеж распылительной головки эжекционной горелки для жидкого топлива

Изготовление тепловой пушки своими руками

Процесс создания самодельной теплопушки всегда начинается с изготовления из уголков рамы, к которой будут крепиться корпус и прочие составляющие. Дальнейшие действия зависят от виду установки.

Сначала составляется схема электрической цепи установки. Если мастер соответствующими знаниями не владеет, он может воспользоваться уже готовыми разработками.

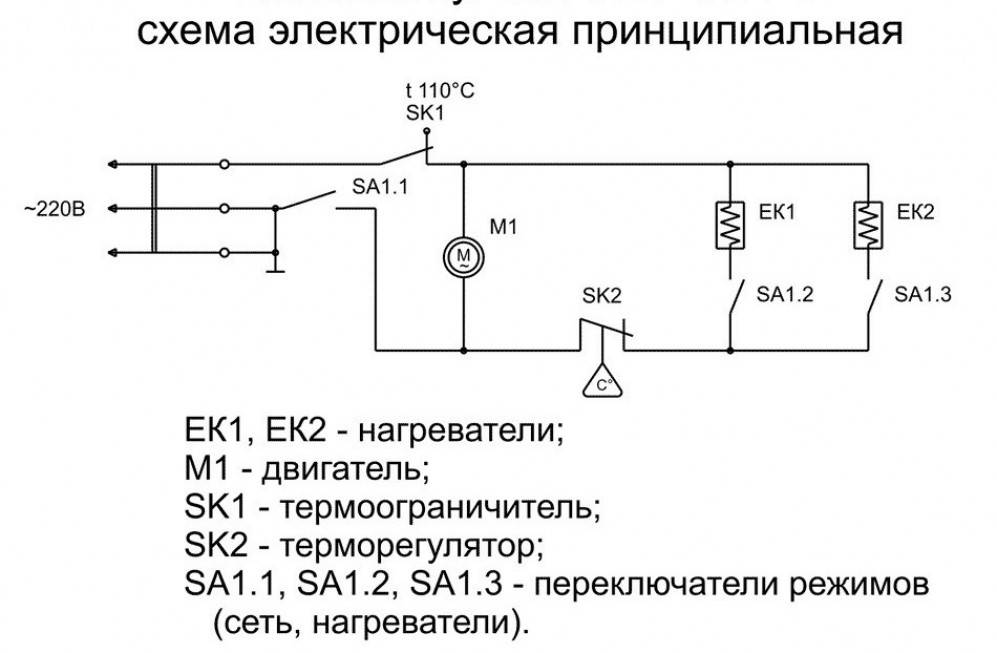

Так выглядит чертеж принципиальной электрической схемы тепловой пушки

Ошибки, допущенные при сборке электрического обогревателя, могут привести к повреждению электросети или поражению током. При выполнении работ соблюдайте правила техники безопасности.

Изготавливается электрическая теплопушка так:

Видео: электрическая пушка своими руками для обогрева гаража

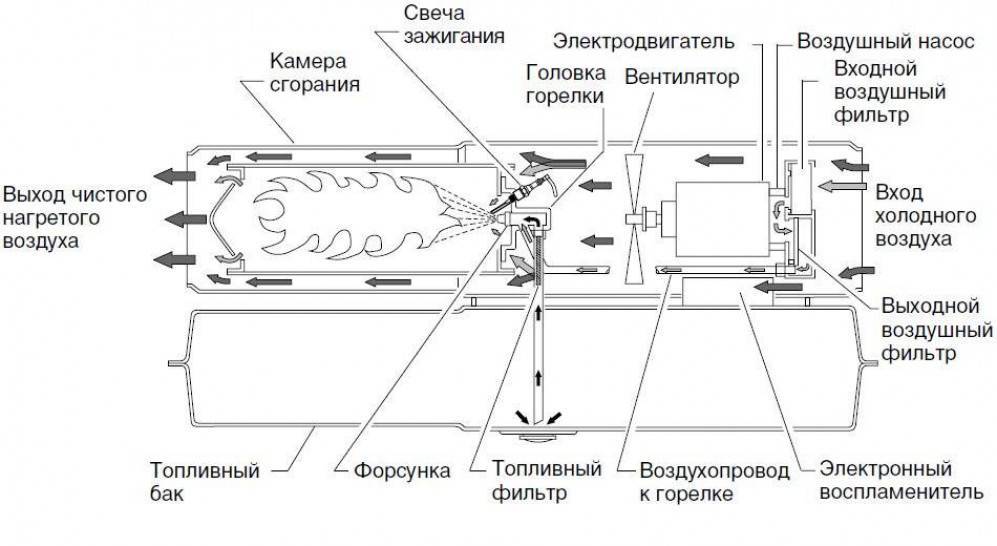

Теплопушка на дизельном топливе и на солярке

Процесс изготовления состоит из следующих этапов:

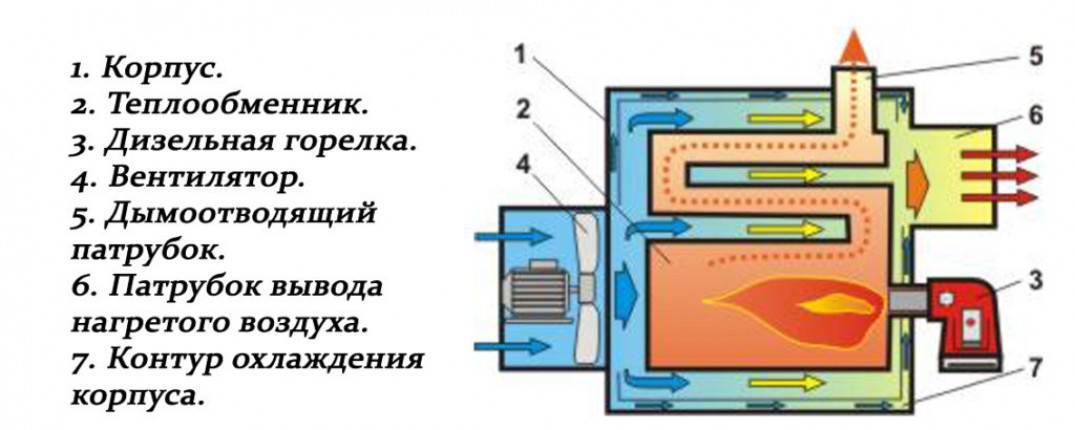

Обращаем внимание читателя на то, что эта теплопушка работает по схеме с прямым нагревом, поэтому её нельзя использовать в жилых и других помещениях с пребыванием людей или животных. Для контроля правильности сборки желательно пригласить мастера из какой-нибудь автомастерской

Для контроля правильности сборки желательно пригласить мастера из какой-нибудь автомастерской.

В самодельной модели отсутствуют датчик контроля пламени и система защиты от перегрева, поэтому во время работы её нельзя оставлять без присмотра.

Видео: тепловая пушка многотопливная

Газовая теплопушка

Эту установку изготавливают так:

  1. В качестве корпуса используют метровый отрезок трубы диаметром 180 мм. За неимением готовой трубы её изготавливают из листа оцинковки, скрепляя его края заклёпками.
  2. На концах корпуса сбоку нужно вырезать по отверстию – диаметром 80 мм (здесь будет подсоединяться патрубок для отвода нагретого воздуха) и 10 мм (сюда будет устанавливаться горелка).
  3. Из метрового отрезка трубы диаметром 80 мм изготавливают камеру сгорания. Её нужно вварить в корпус точно по центру, для чего необходимо использовать несколько пластин.
  4. Далее из стального листа вырезается диск, который будет использоваться в качестве заглушки. Его диаметр должен соответствовать диаметру корпуса теплопушки (180 мм). В центре диска вырезается отверстие диаметром 80 мм – для камеры сгорания. Таким образом, заглушка, приваренная к корпусу с одной стороны, перекроет зазор между ним и камерой сгорания. Приваривать заглушку нужно со стороны подачи нагретого воздуха.
  5. К проделанному в корпусе отверстию диаметром 80 мм приваривается патрубок подачи нагретого воздуха.
  6. В 10-миллиметровое отверстие устанавливается горелка с пьезоэлементом. Далее к ней при помощи хомута подсоединяют шланг для подачи газа.
  7. Изготовление теплопушки завершается установкой вентилятора и подключением его и пьезоподжигателя к электропитанию через выключатель.

Видео: самодельная газовая тепловая пушка

Проще всего такой обогреватель изготавливать из старого газового баллона. Если его в наличии нет, в качестве основной заготовки можно использовать и толстостенную трубу диаметром 300–400 мм – тогда крышку и днище нужно будет приварить самостоятельно (у баллона эти элементы уже имеются).

Один из вариантов дровяной тепловой пушки показан на чертеже:

Чертеж общего вида теплвой пушки с указанием ее основных размеров

Как видно, корпус теплопушки разделён на топку и воздушную камеру с входным и выходным отверстиями. Имеющаяся между ними перегородка и импровизированный пластинчатый радиатор выступают в роли нагревательного элемента для пропускаемого через камеру воздуха. Расположение пластин радиатора показано на разрезах.

Разрезы – фронатльный и горизонтальный, на которых показано внутреннее устройство пушки

Закрепив на выходном патрубке воздушной камеры гофрированный шланг, пользователь сможет подавать горячий воздух в любую точку помещения.

Установку изготавливают следующим образом:

Слишком мощный вентилятор для этой теплопушки не требуется. Достаточно установить модель для вытяжки санузла производительностью около 50 м 3 /ч. Можно применить вентилятор от печки автомобиля. Если же помещение совсем небольшое, подойдёт и кулер из компьютерного блока питания.

Видео: твердотопливная самодельная пушка

Газовые тепловые пушки

Все нагреватели подобной конструкции, в том числе и газовая тепловая пушка, имеют металлический корпус цилиндрической формы. Причина – круглое сечение считается оптимальным с точки зрения аэродинамики, а металл обладает хорошей теплопроводностью. Это позволяет дополнительно передавать образующееся внутри корпуса тепло воздуху помещения. По способу отведения дымовых газов пушки бывают прямого и непрямого нагрева.

В агрегатах прямого нагрева внутрь цилиндра помещена газовая горелка круглой формы, чье пламя обдувается со всех сторон вентилятором. Получая тепло и смешиваясь с продуктами горения, воздух выходит из корпуса с другой стороны. Таким образом, дымовые газы тоже попадают в помещение, что для большинства домовладельцев неприемлемо.

Для справки. Подобные обогреватели используются для местного обогрева рабочих мест в больших цехах, на строительных площадках и при других подобных обстоятельствах, когда продукты горения не могут нанести вред здоровью людей.

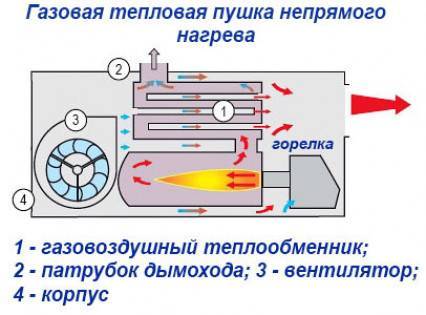

Газовая пушка непрямого нагрева оборудована системой отделения дымовых газов. Передача теплоты от них продуваемому воздуху происходит в специальном теплообменнике, где среды не контактируют друг с другом. В результате нагретый воздух покидает тепловентилятор традиционным путем – через второй проем в корпусе. Продукты горения отводятся посредством бокового патрубка, который следует присоединять к трубе дымохода.

Плюсы и минусы

Любой вариант создания или покупки печки для поддержания в гараже нужной температуры обладает как положительными, так и отрицательными сторонами. Не нужно останавливаться на первом попавшемся варианте.

Только рассмотрев и проанализировав их, а также, учитывая все положительные и отрицательные аспекты, можно окончательно определиться с выбором в каждой конкретной ситуации.

Положительными моментами являются:

  • Низкая стоимость используемого топлива и его малый расход, по сравнению с древесиной или каменным углем.
  • Малое количество вредных выбросов в помещение и атмосферный воздух. Но стоит помнить о безопасности, любой процесс сжигания углеводородов сопровождается выделением опасного для жизни, коварного и незаметного газа – оксида углерода, который не обладает запахом. Поэтому, к вопросам вентиляции помещения следует отнестись с большой ответственностью.
  • Доступность и дешевизна материалов для сооружения такой печи, все что понадобится – это немного металла.
  • Простота изготовления подобной печки, с такой работой может справиться даже человек, далекий от тонкостей металлообработки. Все что нужно – уметь пользоваться болгаркой и сварочным аппаратом.
  • Возможность надежной эксплуатации в холодное и теплое время года.
  • Малые габариты отопительного агрегата.

Отрицательных моментов меньше, но они тоже есть:

  • Печь выделяет запах от сгоревших нефтепродуктов, а про действие на организм человека окиси углерода было рассказано выше.
  • Отопительный прибор нуждается в регулярной очистке, минимум раз в неделю.
  • При отсутствии ухода за дизельной печкой, она весьма часто выходит из строя.
  • Рядом с подобной печкой нельзя использовать нагревательные электроприборы и прочие горячие поверхности.
