Переделка тяжелого мотоблока в минитрактор

Как сделать минитрактор из мотоблока своими руками

Каждый фермер знает, что обрабатывать дачные, приусадебные земельные участки легче и удобнее с помощью небольшого трактора. И не беда, если не хватает средств на покупку заводского «железного коня» – его можно самому смастерить из недорогого мотоблока. Тем более, когда есть интерес к технике, инженерные способности, нужное оборудование и инструменты, сделать это будет совершенно не сложно. Главное разобраться в технических аспектах, подготовиться к трансформации и правильно выбрать сам мотоблок. Тогда можно начать переоборудование. Кстати, инструкция мотоблока может содержать чертеж, который поможет понять, как лучше сделать самоделку.

Критерии выбора мотоблока

При выборе исходят из правила «мощность прямо пропорциональна площади участка». То есть чем участок больше, тем мощнее подбирается двигатель устройства. Для обработки участка в 20—60 соток достаточно мотоблока мощностью 4 л. с., в 1 гектар — 6—7 л. с., для вспашки участка в 2—3 гектара нужен мотоблок на 8—9 л. с. Для работы на большей площади мотоблоки не используют — это нецелесообразно. Здесь необходим полноразмерный трактор.

Примеры мотоблоков и их технические характеристики

Двигатель должен быть дизельным — он экономичнее и надежнее бензинового

Особое внимание при выборе уделите массе блока и расстоянию между колесами. Чем выше масса, тем лучше изготовленный из этого блока мини-трактор будет вспахивать землю

Чем больше расстояние между колесами, тем устойчивее окажется система, и тем ниже будет удельное давление на грунт (механизм не станет «самозакапываться» в мягкий грунт).

При покупке рекомендуется сделать выбор в пользу мотоблоков, производители которых предлагают фирменное оборудование для переделки в мини-трактор — меньше выйдет работы. Среди отечественных фирм такие «конструкторы» предлагают следующие компании:

• МТЗ.
• Нева.
• Кентавр.
• Зубр.
• Агро.

Мотоблоки «Агро» имеют слабое место — полуоси, хрупкие на излом. Если делать трактор «мини» из такого агрегата, то потребуется усилить полуоси колесными редукторами.

Выбирая между отечественным и импортным производителем, стоит знать, что «немцы» и «американцы» надежнее, но запчасти к ним стоят дорого, и достать их сложно. Поэтому для небольших и средних участков рекомендуется брать отечественный мотоблок, для больших, которые используются в коммерческих целях, лучшим решением станет более надежный «иностранец».

Устройство мотоблока

Инструкция по изготовлению

Определившись с конструкцией с подходящими параметрами, можно приступать к созданию агрегата.

Создание рамы пошагово

Для создания рамы обычно используют стальные трубы квадратного сечения или уголки, также можно использовать швеллеры.

Рассмотрим изготовление рамы-переломки.

1. Разрезать металлическую трубу на нужные по размерам элементы. Их количество и параметры подбираются в зависимости от предполагаемых размеров и грузоподъемности агрегата.
2. Сварить две полурамы и соединить между собой с помощью шарниров. Для этих целей, подойдет карданный вал от грузового автомобиля.

Еще один вариант рамы – цельнометаллическая. В такой конструкции необходимо соединить между собой 2 лонжерона (правый и левый) и 2 траверса (передний и задний). Лонжероны и траверсы изготавливают из швеллера. В качестве поперечной балки используют металлический брус.

В задней части рамы рекомендуется сделать сцепку, чтобы можно было использовать навесные орудия и тележку (прицеп).

Изготовление и монтаж ходовой части

Для оборудования самодельного трактора полноценной передней ходовой частью можно приобрести ступицы в сборе с тормозной системой и желательно в комплекте с рулевыми тягами, рулевым колесом, редуктором и рулевой колонкой.

Или смонтировать все самостоятельно. Для этого:

1. Подобрать металлическую профильную трубу (должна соответствовать размерам передней оси).
2. К торцам трубы прикрепить колесные ступицы.
3. Получившуюся ось закрепить по центру передней рамы.
4. Смонтировать рулевые тяги, после чего выровнять их с рулевым редуктором.

5. Установить и отрегулировать рулевую штангу и руль.

6. Заднюю ось изготовить подобным образом из профильной трубы и ступиц.
7. Смонтировать шкив, через который будет передаваться крутящий момент от двигателя к другим элементам ходовой части.

Установка мотора

Для крепления двигателя, на раму приварить железную пластину и просверлить отверстия под места крепления мотора. С помощью болтов установить мотор на раму. Лучше использовать «плавающее» (скользящее) крепление, это упростит регулировку и обеспечивает необходимое натяжение ремней.
Смонтировать ременную передачу, которая нужна для передачи усилия от силовой установки на заднюю ось минитрактора

При этом важно, чтобы шкив вала отбора мощности располагался в одной плоскости со шкивом задней оси агрегата. Ременную передачу желательно закрыть защитным кожухом, это поможет избежать соскальзывания при эксплуатации и увеличит срок службы.

Навеска гидравлики

Гидросистема предназначена для управления прицепными и навесными орудиями, а также регулировки их работы, например, можно корректировать глубину обработки почвы. Она включает в себя следующие элементы: масляный насос, бак для масла, гидроцилиндр и распределитель. Вся система соединяется гибкими маслостойкими шлангами.

Алгоритм установки гидравлики на мотоблок:

1. Определить место под насос, распределитель, поршни и другие дополнительные элементы. При этом расстояние от выходного вала двигателя до ближайшей точки передачи усилия гидросистемы должно быть минимальным.
2. Насос установить, как можно ближе к ведущему валу. Бачок с рабочим маслом должен располагается над ним, чтобы обеспечить свободную подачу жидкости на лопасти насоса и уменьшить потери полезной механической энергии. Для обеспечения бесперебойной работы системы, между емкостью с жидкостью и насосом устанавливается фильтр.
3. При помощи маслостойких шлангов насос соединяется с гидрораспределителем, который оснащен элементами управления. Распределитель регулирует направление движения масла и его подачу в цилиндры, а также перекрывает поток при холостой работе.
4. После установки распределителя производится установка гидроцилиндров на рабочую часть рамы. Эти элементы представляют собой специальные поршневые блоки, предназначенные для использования в гидравлической системе. Также их можно изготовить из автомобильных амортизаторов масляного типа.
5. Крепежные механизмы определяются типом оборудования, его конфигурацией и характером работ, выполняемых с его помощью.

Монтаж тормозной системы

Для установки можно приобрести новые детали для создания тормозной системы или воспользоваться заводскими деталями от автомобиля.

1. Определить место расположения педали тормоза и основного тормозного цилиндра.
2. Изготовить для них крепление.
3. Подсоединить цилиндр к тормозным барабанам маслостойкими шлангами.
4. Проверить герметичность тормозной системы.

Выбор мотоблока

Из важных параметров для этих устройств стоит перечислить:

• Стоимость, производитель.
• Размер плуга.
• Разновидность применяемого двигателя.
• Вес.
• Уровень мощности.

Подробное рассмотрение актуально для каждой характеристики.

Мощность. Обычно она зависит от площади, которая требует обработки на том или ином участке. Чем больше участок – тем более мощный мотоблок надо брать.

Вес определяется видом обрабатываемой почвы. Для твердых сортов почвы не стоит выбирать слишком легкие приспособления. В противном случае минитрактора просто не справятся со своим назначением.

По сравнению с бензиновыми, дизельные двигатели работают гораздо тише. У них низкая компрессия, позволяющая запускаться даже в сильные морозы без дополнительных проблем. Но дизель выигрывает по экономичности своего применения. У него есть стабильные обороты, и увеличенная тяга. С тяжелыми грунтами и большими площадями лучше справится именно двигатель на дизеле.

Готовность к нагрузкам физического плана, величина глубины и терпение – факторы, которые надо учитывать при определении подходящих габаритов для будущего приобретения. Оптимальным выбором считаются разборные модели, которые регулируются по ширине, тогда плуг легко будет настроить в зависимости от своих потребностей в тот или иной конкретный момент.

Присутствует тесная взаимосвязь между такими факторами, как стоимость и производитель. Если есть возможность, то лучше выбирать изделия от фирм, которые уже давно находятся на рынке. Но можно обойтись и более дешевыми аналогами, если финансовые возможности ограничены. Российские изделия так же станут оптимальным вариантом для большинства.

Китайские мотоблоки

В основном это – копии российских моделей. Стоимость у них ниже, но она достигается не только за счет дешевой рабочей силы, но и экономии на материалах для производства, технологическом оборудовании. Это негативно сказывается на качестве готовых изделий.

При этом функционал не отличается от российских аналогов. У покупателей тоже давно сложилось мнение о том, что товары из Китая – одноразовые. Производство мотоблоков не стало исключением. В последнее время и в этом направлении появляются изделия приемлемого качества, но даже до аналогов из России им еще далеко. Китайская техника предназначена, главным образом, для тех, кто имеет навык слесарных работ и запас инструментов чуть ли не профессионального уровня.

Российские изделия

Оптимальное решение с приемлемой ценой. Популярность среди покупателей приобрели варианты с клиноременной передачей, либо передачей крутящего момента на косилку, снегоуборщик или щетку. В любом случае процесс не обходится без участия специального ремня.

Особенность наших разработок – простое устройство системы сцепления. Эксплуатация и ремонт облегчаются благодаря этому. Из процедур по обслуживанию остается только замена ремня. Еще советские инженеры спроектировали редуктор, который признан одним из самых удачных на рынке. Используются профессиональные двигатели импортного производства. Агрегаты получаются функциональными, надежными. Импортным они немного уступают, но по стоимости находятся далеко впереди.

Изготовление своими руками

Первым делом необходимо определиться с опциями, которые будет выполнять мини-трактор. Обычно предпочитают многоцелевую практику, которая предусматривает возделывание почвы и транспортировку грузов. Для 2-го варианта понадобится телега, которую можно сделать своими силами либо купить уже рабочую модель.

Чертежи

Для грамотного монтажа всех элементов конструкции разрабатывается графическая схема отображения рабочих узлов и блоков механизма. В ней детально отражаются зоны слияния вала мотоблока с ходовой частью. Необходимо, чтобы все элементы агрегата были верно выбраны. При необходимости можно обработать их на токарном оборудовании. Нельзя забывать, что от качества элементов напрямую зависят срок службы и рабочие параметры строящегося агрегата.

При создании чертежа требуется обратить внимание на поворотное устройство. Данный узел бывает 2-х типов

• Переломная рама. Характеризуется прочностью, но при этом рулевая рейка обязана находиться прямо над узлом. Сельхозмашина, созданная по этому методу, будет иметь небольшую мобильность при повороте.
• Рулевая тяга. Для ее монтажа требуется больше времени и дополнительные промышленные детали. Однако можно будет выбрать место монтажа (на переднем либо заднем мосте), кроме того, существенно вырастет градус поворота.

Выполнив оптимальную схему, можно браться за создание агрегата.

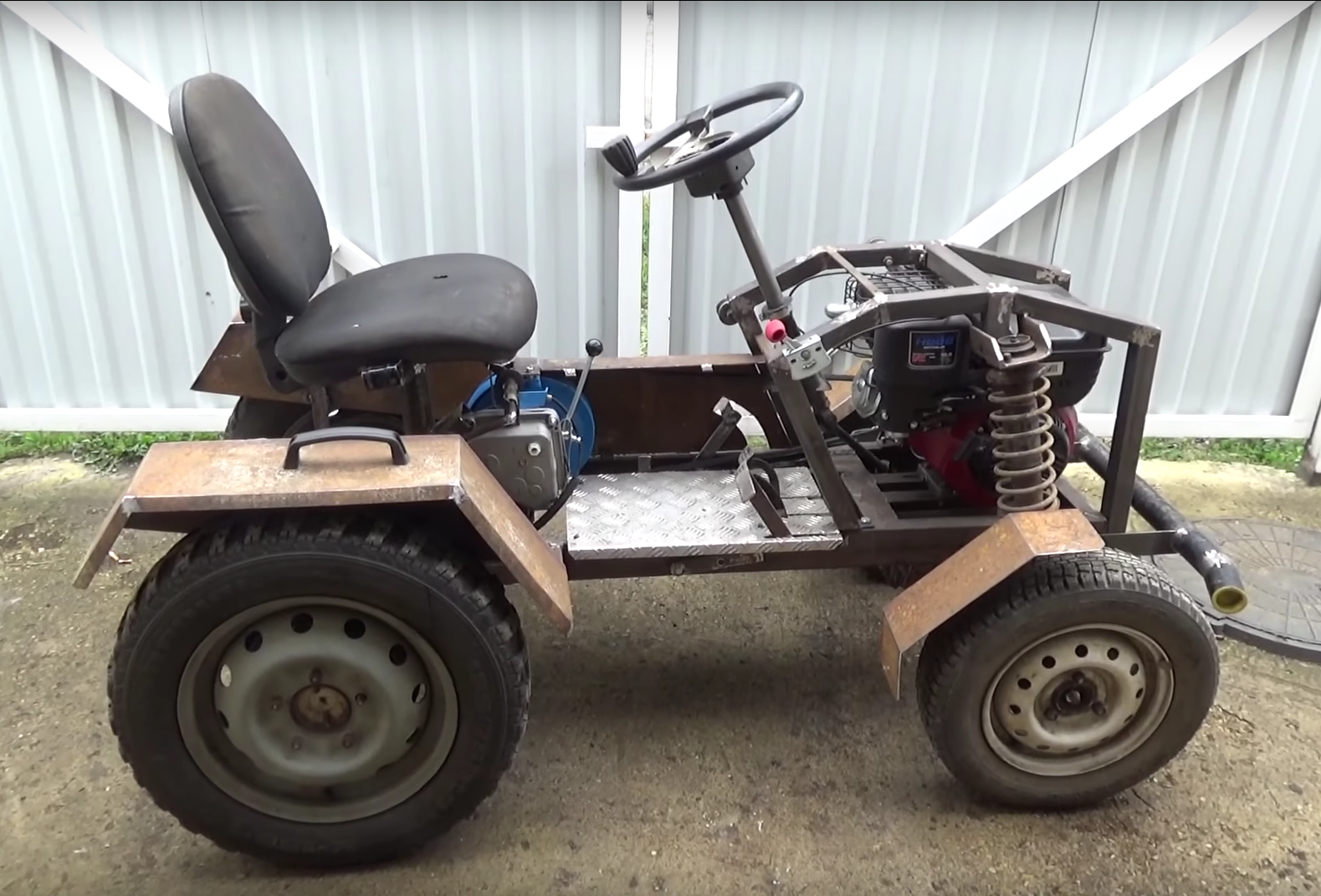

Мини-трактор

Прежде чем приступить к созданию мини-трактора на основе мотоблока, понадобится приготовить нужный для мероприятия инструмент. Набор для переоборудования содержит:

• сварочный агрегат;
• отвертки и ключи гаечные;
• электродрель и набор разных сверл;
• углошлифовальную машину и комплект дисков по работе с железом;
• болты и гайки.

Передел мотоблока в мини-трактор производится в следующей последовательности.

Агрегат на мотоблочной базе, безусловно, должен быть оснащен прочным, долговечным шасси. Оно должно переносить вспомогательную пару колес плюс перемещаемый в тракторе груз, который будет осуществлять давление на несущий каркас. Для создания крепкой рамы оптимальными вариантами будут уголок либо трубы из стали. Имейте в виду, что чем тяжеловеснее рама, тем эффективнее будет сцепление агрегата с грунтом и тем лучше будет осуществляться распахивание почвы. Толщина стен рамы не имеет большого значения, главное условие, чтобы они не прогибались под воздействием транспортируемого груза. Нарезать элементы для создания рамы можно посредством углошлифовальной машины. После этого все элементы собираются между собой сначала при помощи болтов, а затем капитально свариваются. Чтобы рама была прочнее и надежнее, оснастите ее поперечной перемычкой.

Непосредственно после создания шасси его можно оснастить навесным приспособлением, с помощью которого миниатюрный трактор будет обеспечиваться вспомогательными устройствами. Монтировать навесное снаряжение можно как спереди, так и сзади несущей системы. Если впоследствии создаваемый агрегат планируется использовать совместно с телегой, то к задней части его остова необходимо приварить тягово-прицепное устройство.

На следующей стадии самодельный агрегат оснащается передними колесами. Для этого собираемый мини-трактор желательно оборудовать 2-мя уже подготовленными ступицами с предустановленной на них тормозной системой. Затем надо зафиксировать сами колеса. Для этого берется кусок железной трубы, диаметр которой подойдет к передней оси. Затем ступицы колес фиксируются к трубе. В середине трубы сделайте отверстие, которое нужно для монтирования изделия к переду рамы. Поставьте рулевые тяги и откорректируйте их относительно рамы при помощи редуктора с червячным зацеплением. После установки редуктора поставьте рулевую колонку или рейку (если выбран вариант с рулевой рейкой). Ось в задней части устанавливается через запрессовываемые втулки подшипников.

На следующей стадии требуется оснастить агрегат мотором от мотоблока. Самым оптимальным вариантом будет установка двигателя во фронтальной части конструкции, поскольку подобным образом вы повысите равновесие сельхозмашины при использовании ее с нагруженной тележкой. Для монтажа двигателя подготовьте основательную систему крепежа. При установке двигателя помните, что выходной шлицованный вал (или ВОМ) требуется зафиксировать на одной оси со шкивом, размещенном на заднем мосте мини-трактора. Усилие на ходовую должно передаваться посредством клиноременной передачи.

Особенности конструкции

Конструкция данного устройства очень проста. По своей сути адаптер — это тележка, которая крепится к мотоблоку. В состав его входит рама, на которой крепится сиденье для водителя или кузов. Рама устанавливается на двухколесное шасси. Другой незаменимый элемент этого оборудования — дышло, при помощи которого тележка крепится к основному блоку. Он тянет прицеп, и это усилие передается на колеса адаптера. К этому аппарату можно присоединить множество различных приспособлений: фрезу, плоскорез, борону, картофелекопатель и многое другое.

Тем самым обеспечивается надежность устройства

При самодельном изготовлении подобного оборудования необходимо обратить большое внимание на прочность сцепки адаптера и мотоблока, поскольку это самое слабое место всего агрегата. Сцепка должна быть изготовлена из стали или чугуна. Как правило, она выполняется с помощью сварки, при этом особое внимание нужно обратить на сварные швы

Как правило, она выполняется с помощью сварки, при этом особое внимание нужно обратить на сварные швы. Современные модели данной техники включают в себя также панель управления, удобно расположенную около кресла водителя

С этой панели можно управлять вертикальным перемещением различного оборудования, которое крепится к адаптеру. Можно изменять и угловое перемещение прикрепленных приспособлений

Современные модели данной техники включают в себя также панель управления, удобно расположенную около кресла водителя. С этой панели можно управлять вертикальным перемещением различного оборудования, которое крепится к адаптеру. Можно изменять и угловое перемещение прикрепленных приспособлений.

Для этого устройство оснащается системой рычагов либо гидроузлов.

Кроме комплекта оборудования, которое продается вместе с адаптером, для облегчения садово-огородных работ можно использовать различные дополнительные устройства. Некоторые из них приобретаются в магазине, другие можно изготовить самостоятельно при наличии соответствующих приспособлений, материалов и умений.

Купить новый адаптер на мотоблок — дело несложное. В продаже имеется много различных видов этой техники. Чем больше функций выполняет данное оборудование и чем удобнее оно в использовании, тем выше у него цена. Даже самые дешевые адаптеры имеют немалую стоимость, поэтому многие владельцы мотоблоков решают изготовить данный прицеп своими руками.

В этом случае обязательно нужно выполнять предварительный расчет прочностных и механических характеристик аппарата.

Выбор и установка тормозов и сцепления

Тормоза необходимо устанавливать на заднюю колесную пару. Проще всего взять готовые блоки от автомобиля УАЗ. Колодки тормозного механизма нужно установить на диски колес, а управление вывести на педаль или рычаг, установленные внутри кабины.

Чтобы установить сцепление на самодельный минитрактор, также можно воспользоваться готовым вариантом от какого-либо автомобиля. Например, можно использовать ременное сцепление от Москвича или УАЗа.

Блок сцепления крепится к коробке передач, также взятой от какого-либо автомобиля. Как устанавливается сцепление, можно посмотреть в этом видео.

Преимущества минитрактора

К достоинствам минитракторов, собранных своими силами, следует в первую очередь отнести их цену, которая гораздо ниже стоимости готового адаптера для мотоблока. Помимо этого, подобный агрегат занимает не много места, так что не придется строить для него отдельный гараж. Самодельный минитрактор, к тому же, довольно экономичный, работает на паре литров недорого топлива и развивает скорость до 30 км/ч. Да и запчасти для такого агрегата можно купить практически везде и довольно дешево.

Собранный своими силами минитрактор, при установке шин с глубоким протектором, имеет высокую проходимость и отличное сцепление с грунтом. А довольно компактные габариты дают возможность работать даже на приусадебных участках, густо засаженных деревьями, и придомовой территории не причиняя ущерба асфальту или тротуарной плитке.

В принципе, любой мастер, который дружит с техникой и инструментами, вполне может сделать своими руками для домашнего хозяйства мощный и надежный агрегат. Однако перед тем как конструировать минитрактор, потребуется изучить большое количество различных чертежей и схем, прочитать много полезной литературы и посмотреть видео. Сразу стоит сказать, что какой-то универсальной схемы и чертежей, для того, чтобы собрать самодельный минитрактор из мотоблока, нет. Дело в том, что агрегаты разных производителей отличаются своей конструкцией, мощностью и многим другим.

Производители выпускают готовые адаптеры с сидением, позволяющие преобразовать своими руками некоторые модели мотоблоков в минитрактор. К таким агрегатам относится «Нева», «Зубр», «Арго» и большинство китайских моделей. Если же для мотоблока подобный адаптер не предусмотрен, то придется изготовить его самостоятельно. Такой способ потребует больше времени, чем установка адаптера, но меньше финансовых затрат.

Помимо мотоблока «Нева» или «Салют» понадобится:

• пара подходящих колес;
• металлические трубы и уголки, а также лист нержавейки;
• дрель и сварочный аппарат;
• удобное кресло;
• набор инструментов;
• навесное оборудование.

Как подобрать основу минитрактора

Перед тем, как сделать мини оборудование своими руками, необходимо подобрать модель, которая будет выступать в качестве основы. В данном случае требуется учитывать такие технические характеристики:

• мощность двигателя, показатель его крутящего момента;
• масса будущего мини трактора;
• разновидность силового агрегата – бензин, дизель;
• габариты плуга;
• производитель и цена.

От показателя мощности двигателя мотоблока зависит площадь территории, которую можно будет обрабатывать готовым оборудованием. Получается, чем больше участок, тем сильнее должен быть агрегат. Что касается веса прибора, то он должен соответствовать типу грунта. Для плотной почвы потребуется тяжелый минитрактор сделанный своими руками из спецтехники Нева. Так же и наоборот, при мягкой земле нужно использовать легкий аппарат, чтобы он не утрамбовывал ее.

Вес машины должен соответствовать типу грунта — на плотной почве нужен тяжелый трактор, на легких, песчаных облегченный

При расчете размеров следует учитывать глубину обработки и удобство в эксплуатации. Лучшим вариантом послужит культиватор с возможностью регуляции ширины. На рынке встречаются модели, оснащенные бензиновым или дизельным мотором. Первый вариант при функционировании издает минимальный уровень шума, имеет небольшую компрессию и легкий запуск с полуоборота. Дизельный вариант отличается экономичностью и высокой производительностью при работе на большой территории или со сложной почвой.

Что потребуется

Прежде чем приступить к работе, следует убедиться в наличии всех необходимых деталей, материалов, а также инструментов.

Итак, что потребуется для работы:

1. Мотоблок. Его нужно выбирать с учетом вышеперечисленных рекомендаций. Именно он послужит основой в самодельном мини тракторе.

Мотоблок Нева — оптимальный вариант для переделки

1. Дополнительная колесная пара с осью. К колесам обязательно требуется приобрести подшипники, а также рулевую установку.
2. Металлические листы, патрубки и уголки. Материал нужен для создания кузова и рамы конструкции.
3. Элементы для фиксации деталей и механических узлов. В данном случае используются шайбы, болты, гайки, сварка.

Для проведения сборки, помимо деталей, еще нужно подготовить ряд инструментов:

• сварочный агрегат;
• дрель-шуруповерт;
• комплект гаечных ключей разного размера;
• пассатижи;
• болгарка.

Самодельный агрегат обладает рядом преимуществ. В первую очередь это стоимость. Даже если домашнему мастеру потребуется покупать культиватор, он в любом случае потратит меньше денежных средств. Помимо всего можно создать спецтехнику нужного размера, степени сцепления с грунтом, а также производительности.

Что касается минусов, то они заключаются в том, что оборудование, сделанное своими руками, сильно уступает фабричным моделям уровнем надежности. Также такая техника часто требует проведение ремонтных работ.

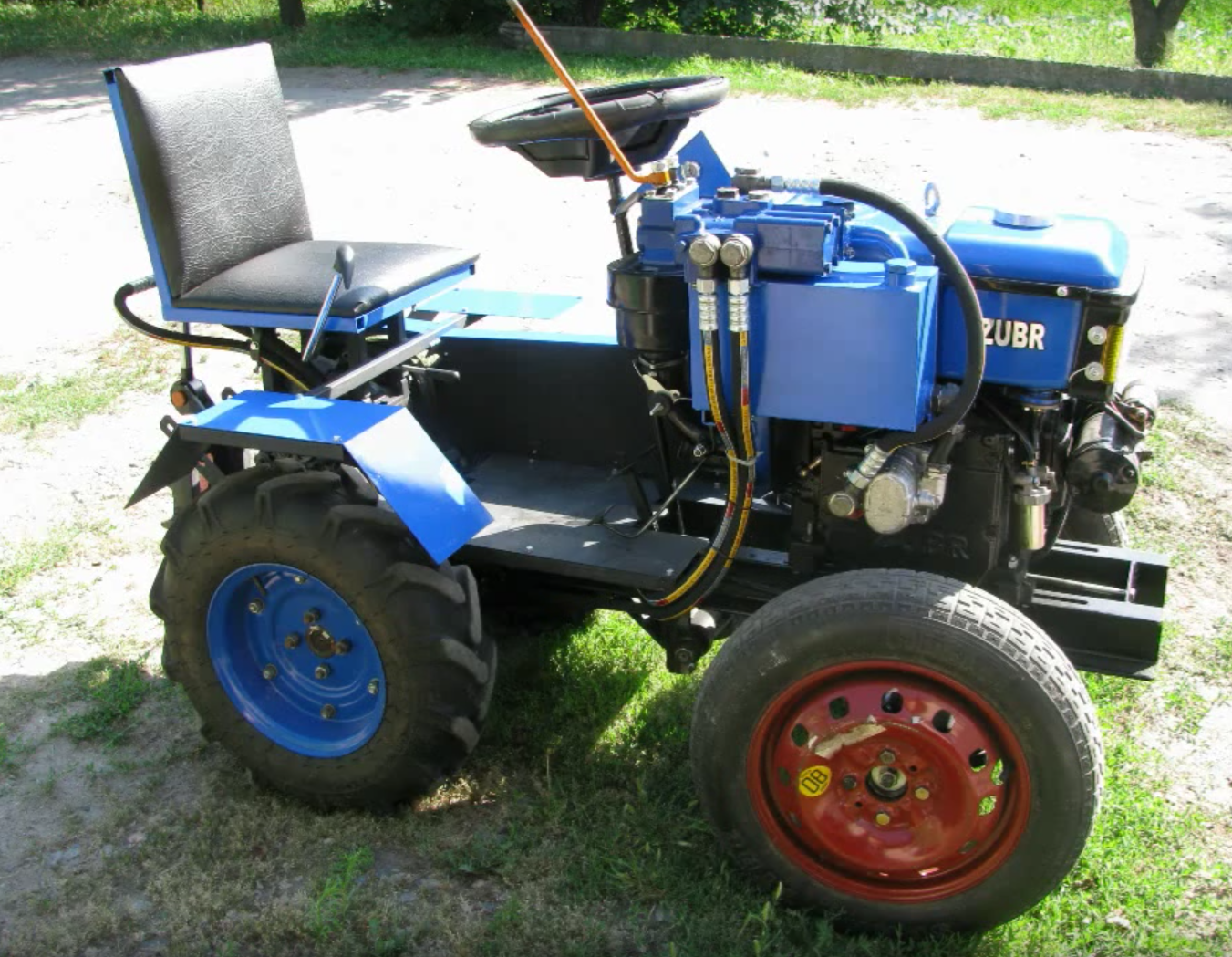

ВИДЕО: Переломка из мотоблока Зубр

Инструкция по сборке минитрактора из мотоблока

Тем, кто интересуется, как сделать минитрактор из мотоблока Нева, Форте или из техники Зубр, необходимо знать, что производитель не имеет особого значения, на эффективность работы трактора это не влияет. Главное правильно разработать чертеж и схему построения. Также владелец техники может воспользоваться готовыми наработками.

Делаем минитрактор из мотоблока «Нева» своими руками

Сделав  минитрактор из мотоблока «Нева» своими руками, Вы сведет к минимуму затраты времени и усилий, результатом которых будет появление отличного приспособления, чтобы выполнять всю работу на приусадебном участке. Дополнительно к адаптеру можно докупить: плуг, окучиватель, борону и другие приспособления.

Также можно модернизировать мотоблок в минитрактор своими руками из неиспользуемых частей другой техники. На этот вариант переоборудования уйдет больше времени, но окупится он дешевизной затрат.

Для создания минитрактора из мотоблока «Нева» потребуются следующие компоненты: сам мотоблок, металлические трубы, уголки, листы; два колеса; сварочный аппарат; сиденье для водителя; комплект инструментов.

Пошаговый процесс модернизации мотоблока в минитрактор

Шаг 1. Разрабатываем конструкцию кинематической схемы. Главное в этой схеме — равновесие конструкции, чтобы дополнительные нагрузки не разрушили будущую технику. Эта схема разрабатывается самостоятельно, или же можно использовать готовую схему, с кинематическим изображением минитрактора.
Шаг 2. Изготавливаем раму из уголков и труб

Во время изготовления рамы важно продумать расположение вилки с втулкой, которые обеспечивают поворот прицепа.
Шаг 3. Изготавливаем кузов. Для кузова отличным материалом изготовления будет стальной лист

Высота бортов кузова не должна превышать 30 см.
Шаг 4. Устанавливаем сиденье для водителя.
Шаг 5. Устанавливаем навесное оборудование.
Шаг 6. Проверяем работоспособность изготовленного минитрактора.
Шаг 7. Производим покраску.

Для кузова отличным материалом изготовления будет стальной лист. Высота бортов кузова не должна превышать 30 см.
Шаг 4. Устанавливаем сиденье для водителя.
Шаг 5. Устанавливаем навесное оборудование.
Шаг 6. Проверяем работоспособность изготовленного минитрактора.
Шаг 7. Производим покраску.

Один из таких вариантов, по созданию минитрактора, мы рассмотрим на примере мотоблока «Нева МБ-2с 7,0 PRO». На этом мотоблоке установлен двигатель Subaru EX 21D. Если произвести вспашку приусадебного участка таким мотоблоком, то потом в течении недели будет трудно разогнуться. Во избежание таких последствий переоборудуем мотоблок в минитрактор.

Поскольку у двигателя SUBARU отсутствует выход 12в, то фары установлены для декора. Чтобы их задействовать нужно установить блок батарей или аккумулятор. При вспашке земли не замечается несовершенство и неудобство этой техники. Тестировался этот минитрактор на тяжелой для вспашки земле. И хотя при создании трактора его тяговые характеристики подвергались сомнению, испытания прошли очень успешно.

Также большой плюс этой машины в том, что водитель и передняя часть минитрактора являются дополнительным грузом, что помогает приводным колесам лучше сцепляться с землей. Установленные рычаги: рычаг газа — справа, рычаг разблокировки полуосей — слева. Для подъема навески используется звездочка, диаметром 150 мм. Выводится велосипедной цепью на рычаг или ручной домкрат.

Установленные колеса от «Волги», были найдены на свалке, предварительно почищены от ржавчины и покрашены. Расположение педалей подобно автомобильным: правая педаль — тормоз, левая педаль — сцепление. Скорости переключаются при помощи рычага. Установлены колодочные тормоза, взятые от мопеда «Рига-7».

Принцип работы педали сцепления такой же, как у мотоблока: при нажимании минитрактор едет, если отпустить — то останавливается. К рычагу левого подлокотника выведен трос, который разблокирует оси. Он используется при необходимости поворота. Особые нюансы при поворотах направо или налево отсутствуют. В правом подлокотнике размещен рычаг газа. Рычаг подъема навески располагается под сиденьем.

Износ ремня привода на редукторе такой же как у мотоблока. Сумма веса водителя и передней части трактора равна 100-110 кг, что удерживает перед минитрактора от поднимания при заглублении плуга. Величина обрабатываемой колеи сохраняется с мотоблочной — 630 мм. Проблемы с устойчивостью возникают, если вспашка уходит на глубину более 20 см.

Как быстро получить самодельный трактор из мотоблока (прицеп-адаптер)

Прицеп- – это прицеп со съемным кузовом, который переделывается в виде дополнения к мотоблоку. С его помощью можно производить различные сельхозработы. Это считается мини-трактором.

Для создания адаптера понадобится конструкция одноосной рамы. Используются элементы подвески мотоциклетной коляски. Для оси нужно найти стальной уголок размерами 40х40х2
.

Обрезав его, привариваем колёсные втулки, проверяя их корректное месторасположение и надежность. Затем устанавливаем колёса.

После этого ось подставляют к мотоблоку и измеряют длину крепёжной трубы. Не менее важным является изготовление крепления для сиденья. Этот элемент зависит от конструкции.

Оптимальный размер колен (для опускания или поднятия сцепки) составляет 30х50х20 см
.

Для усиления адаптера приварите дополнительные трубы в виде жесткой рамы размером 30х30 мм. На оси, которая крепится к мотоблоку, привариваем подножки из цельных металлических пластин. Размеры и место крепления зависят от роста рабочего.

Знаете ли вы?
Первый трактор на пару был изобретен в 1879 году Ф. А. Блиновым.

Как вы поняли, сделать своими руками не так уж и сложно. Главное, следовать инструкциям по изготовлению.

Была ли эта статья полезна?
Да Нет

Механизация работ на своем дачном или приусадебном участке позволяет превратить рутинные обязанности в достаточно легкие и даже приятные занятия, поскольку в таком случае основная нагрузка приходится на различные технические средства, а владельцу остается лишь управлять ими. Таким универсальным помощником заслуженно считается мотоблок. Однако многие ошибочно полагают, что его приобретение решит практически все проблемы обработки земельного участка, но это не всегда так. И все же мотоблок, например, «Нева», можно использовать для создания более сложного и эффективного агрегата – .

Минитрактор из мотоблока своими руками – порядок изготовления

Перед тем, как начать изготовление минитрактора на базе мотоблока, потребуется подготовить необходимые для работы материалы. Комплект для переделки включает:

• аппарат для сварки;
• отвертки и гаечные ключи;
• электрическая дрель и комплект различных сверл;
• болгарка и набор дисков по работе с металлом;
• комплект гаек и болтов.

Правильно собрать трактор из мотоблока помогут подходящие чертежи. В них вы найдете информацию о том, в каком порядке соединять детали и какой метод крепления подойдет для их надежного монтажа. Переделка мотоблока в минитрактор выполняется в следующем порядке:

1. Минитрактор на базе мотоблока обязательно должен быть оборудован крепкой надежной рамой. Она должна выдерживать дополнительную пару колес, плюс к этому на несущую конструкцию будет давить груз, перевозимый в тракторе. Для изготовления прочной рамы лучше всего подойдут трубы или уголки из металла. Обязательно учтите, что чем тяжелее рама, тем лучше будет сцепление минитрактора с дорогой, и тем качественнее будет выполняться вспашка грунта. Толщина стенок рамы также не имеет большое значения – главное, чтобы они не перегибались под давлением перевозимого груза, Нарезать заготовки для изготовления рамы можно при помощи болгарки. Затем все детали соединяются между собой сначала посредством болтов, после чего окончательно привариваются друг к другу. Чтобы рама стала крепче и надежнее, оборудуйте ее поперечной балкой;
2. Сразу же после изготовления рамы ее можно оборудовать навесным механизмом, посредством которого маленький трактор будет оснащаться дополнительными приспособлениями. Устанавливать навеску можно, как в передней, так и в задней части несущей конструкции. Если в дальнейшем изготавливаемый минитрактор планируется использовать в паре с прицепом, то к задней части его каркаса следует приварить фаркоп;
3. На следующем этапе самоделка оборудуется передними колесами. Для этого изготавливаемый мини-трактор лучше всего оснастить двумя уже готовыми ступицами с предусмотренными на них тормозами. Далее необходимо закрепить сами колеса. Для этого возьмите отрезок стальной трубы, диаметр которой подходит к передней оси. Далее закрепите к трубе ступицы колес. В центральной части трубы просверлите отверстие, которое необходимо для монтажа изделия к передней части рамы. Затем установите рулевые тяги и скорректируйте их по отношению к раме посредством червячного редуктора. После монтажа редуктора установите рулевую колонку. Ось в задней части изготавливаемого трактора монтируется через запрессованные подшипниковые втулки. Используемые колеса должны быть в диаметре не более 15 дюймов. Детали меньшего размера приведут к «зарыванию» агрегата передней частью, а колеса, размером более, существенно ухудшат маневренность минитрактора;
4. На следующем этапе необходимо оборудовать минитрактор двигателем от мотоблока. Лучше всего установить мотор в передней части агрегата, так как таким образом вы улучшите баланс сельскохозяйственной машины при эксплуатации с загруженным прицепом. Для установки мотора обустройте надежную систему крепления. При монтаже мотора не забывайте, что вал отбора мощности необходимо закрепить соосно шкиву, расположенному на заднем мосте мини-трактора. Усилие на колеса должно проходить при помощи ременной передачи. Более детально о переделке мотоблока в минитрактор расскажет видео.

Изготовленный своими руками трактор останется оборудовать надежной тормозной системой и качественным гидрораспределителем, который необходим для исправной эксплуатации агрегата с навесным оборудованием.
