Пескоструй своими руками из газового баллона

Принцип работы

Пистолеты, которые используются для выполнения пескоструйной обработки, сегодня выпускаются серийно, и их может приобрести каждый желающий. Между тем подобные устройства, если они качественные, стоят достаточно дорого, а те из них, которые можно купить по невысокой цене, не отличаются хорошим качеством и не способны прослужить длительное время.

Чтобы пескоструйный пневмопистолет обошелся вам недорого, можно изготовить самодельное устройство. Конструкция такого приспособления отличается верхним расположением бачка, обладает рядом недостатков, которые компенсируются достаточно высокой производительностью и невысокой стоимостью. Самодельный пневматический пистолет, несмотря на простоту конструкции, позволяет эффективно выполнять операции по пескоструйной обработке различных поверхностей, их очистке от старых покрытий, следов коррозии и различных загрязнений. Такой аппарат можно применять для матирования стекла, а также для обезжиривания поверхностей.

Устройство самодельного пескоструйного пистолета

Самодельный аппарат для выполнения пескоструйной обработки, как и серийные устройства, работает по следующему принципу. Абразивный материал, в качестве которого преимущественно используется тщательно просеянный мелкий песок, под воздействием воздушного потока, создаваемого компрессором, по армированному шлангу подается к соплу и поступает через его отверстие к обрабатываемой поверхности. За счет высокого давления воздушного потока, перемещающего песок, его частичкам сообщается значительная кинетическая энергия, что и способствует эффективности выполняемой операции.

Пистолет, используемый для выполнения пескоструйной обработки, не может работать автономно: при помощи специальных шлангов его надо подключить к компрессору, за счет которого в них и будет создаваться высокое давление воздушного потока. Необходимо также обеспечить подачу к такому пистолету песка, который находится в отдельном бункере.

Принцип работы пескоструйной установки

Для того чтобы самодельный воздушный пистолет мог нормально функционировать, формируется техническая система, состоящая из компрессора, шлангов, емкостей, кранов и дозаторов

Особое внимание следует обратить на качество используемого песка, который обязательно должен быть очищенным и просеянным через сито с мелкими ячейками. Если пренебречь этим требованием, загрязненный или слишком крупный песок обязательно забьет сопло пистолета, и оно не сможет нормально функционировать

Конструктивные особенности

Конструкция воздушного (пневматического) пистолета, предназначенного для выполнения пескоструйной обработки, включает в себя следующие основные элементы:

  • сопло, через отверстие которого на обрабатываемую поверхность подается абразивный материал;
  • наконечник на сопло, который может быть изготовлен из стали или керамики;
  • рукоятка с курком, обеспечивающая удобство манипулирования устройством;
  • штуцеры, при помощи которых к пистолету подключаются шланги для подачи сжатого воздуха и абразивной смеси.

Самодельный пистолет в разобранном виде

Эффективность применения пескоструйного пистолета во многом зависит от качества используемого сопла. Такой важный элемент конструкции данного устройства можно изготовить самостоятельно, но в этом случае будет сложно добиться требуемого качества исполнения. Именно поэтому для пескоструйного пистолета лучше приобретать серийные сопла (а некоторые их модели даже могут быть оснащены рукояткой и спусковым крючком).

Самодельное или серийное сопло, если оно приобретается как отдельный элемент конструкции, необходимо поместить в корпус с удобной рукояткой и штуцерами для подключения шлангов. Те, кто хочет изготовить пескоструйную насадку с минимальными финансовыми затратами, могут найти в сети видео, демонстрирующее, как для этих целей можно использовать обычную пластиковую бутылку, стандартные фитинги и тройники.

Сопла для пистолета из старых свечей зажигания

Если говорить о конструкции пневматического пескоструйного аппарата в целом, его обязательными элементами являются:

  • компрессор, который обеспечивает требуемое давление воздушного потока;
  • пистолет, оснащенный соплом, стальным или керамическим наконечником, а также спусковым крючком;
  • шланг, по которому из компрессора в систему аппарата подается сжатый воздух;
  • шланг, по которому из специальной емкости всасывается абразивный материал;
  • всасывающий клапан или заборный патрубок.

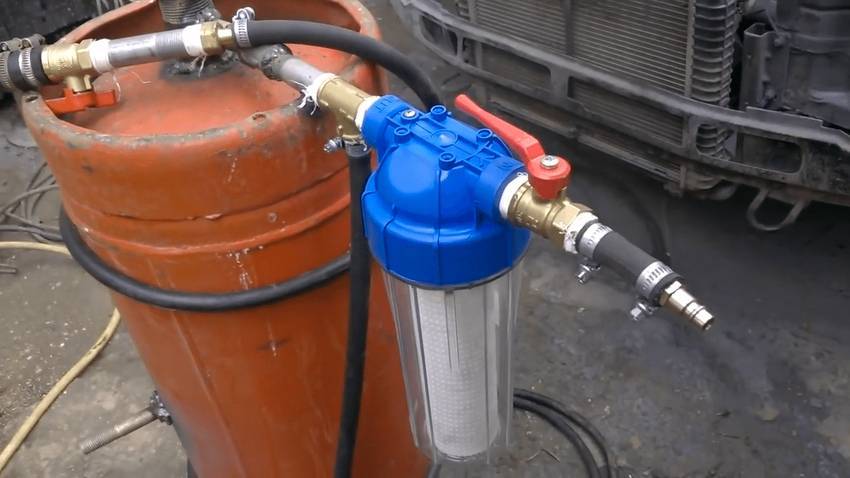

Влагоотделитель решает проблему конденсата в воздухе: без него песок быстро налипает внутри сопла и забивает проход

В том случае, если вы собираетесь изготовить устройство для пескоструйной обработки напорного типа, вам следует дополнить его конструкцию специальной емкостью, из которой песок или другой абразивный материал будет подаваться под напором. В качестве простейшего варианта такой емкости можно использовать металлическую бочку, у которой срезано дно и вместо него установлен металлический конус с выходным отверстием. Чтобы абразивный материал из такой бочки подавался под требуемым напором, ее необходимо расположить на некоторой высоте.

Во многих случаях насадку для выполнения пескоструйной обработки лучше использовать не на открытом пространстве, а в специальных камерах, что позволяет не только повысить эффективность работы, но и значительно снизить расход абразивного материала. Такую камеру, которая представляет собой ящик, сваренный из металлических листов, при желании и наличии соответствующего опыта можно изготовить самостоятельно.

Самодельная пескоструйная камера

В специальных камерах, как правило, обрабатывают небольшие детали. В конструкции камеры для пескоструйной обработки, если вы соберетесь изготавливать ее самостоятельно, необходимо предусмотреть следующие элементы:

  • смотровое окно со стеклом, через которое можно будет контролировать процесс обработки;
  • освещение внутреннего пространства камеры;
  • два отверстия в передней части камеры с закрепленными в них перчатками, в которые будут вставляться руки оператора;
  • решетка в нижней части камеры и желоб под ней, по которому в специальную емкость будет ссыпаться отработанный абразивный материал.

Схема работы пескоструйной камеры с циклоном

Желательно оснастить такую камеру системой вентиляции, которая будет обеспечивать удаление пыли, образующейся в процессе работы.

Подробнее познакомиться с различными вариантами изготовления камер для пескоструйной обработки можно по многочисленным видео в интернете.

Порядок сборки

Для начала баллон освобождаем от остатков газа, демонтируем кран, сливаем конденсат и заполняем баллон доверху через шланг водой на 3 дня

Использованную воду важно слить вдали от жилых помещений, так как она будет иметь резкий запах и, по сути, являться ядом

. Далее в днище баллона делаем отверстие под двух дюймовый сгон. Это можно делать двумя способами. По окружности будущего отверстия насверлить небольшие отверстия, оставшиеся стенки перекусить, перерубить либо перепилить ножовкой по металлу. Неровные края обработать насадкой на дрель.

Другой способ – вырезать отверстие электро- или газосваркой. К отверстию приварить двухдюймовый сгон, в виде заглушки используем заглушку для батареи. Это будет горловина для засыпания песка.

Самая физически сложная задача – открутить газовый кран. Раньше на старых баллонах их обычно скручивали на паклю с краской для герметичности. Если кран не поддаётся от ключа, скорее всего его придётся прогреть газовой горелкой. В освободившееся и очищенное отверстие вкручиваем фитинг для присоединения шарового крана. Все соединения герметизируем паклей или ФУМ-лентой.

В верхней части баллона необходимо просверлить отверстие и приварить к нему наружную резьбу 20 мм, прикрутить быстросъём. Сюда будет нагнетаться воздух от компрессора.

Если на баллоне нет защиты вокруг крана, важно внизу приварить ножки для дополнительной устойчивости и возможности подключить шланг снизу. Сборка снизу фитингов экрана. На заранее приваренную резьбу накручиваем шаровый кран, далее тройник, с одной стороны тройника подача воздуха от компрессора, с другой стороны – выход смешанного воздуха с песком

Шаровым краном регулируется автоматичаская подача песка

На заранее приваренную резьбу накручиваем шаровый кран, далее тройник, с одной стороны тройника подача воздуха от компрессора, с другой стороны – выход смешанного воздуха с песком. Шаровым краном регулируется автоматичаская подача песка

Сборка снизу фитингов экрана. На заранее приваренную резьбу накручиваем шаровый кран, далее тройник, с одной стороны тройника подача воздуха от компрессора, с другой стороны – выход смешанного воздуха с песком. Шаровым краном регулируется автоматичаская подача песка.

Альтернативные методы изготовления пескоструйного аппарата

Существуют разные варианты создания пескоструев, которые можно применять в условиях домашней мастерской.

Из мойки высокого давления

Аппарат для чистки песком можно соорудить из минимойки типа «Керхер» или устройства иной марки. Мойка для машины создает большое давление воды при малом расходе, поэтому прекрасно подходит для изготовления аппарата

Важно применять самый мелкий песок равномерной дисперсии, например, хорошо просеянный речной

Чтобы сделать пескоструй, надо собрать насадку для выходной трубки автомойки. Следует докупить такие комплектующие:

  • керамическое сопло,
  • шланги армированные,
  • дозатор цилиндрического типа,
  • блок смешивания (тройник нужного диаметра).

Вместо воздуха за подачу песка в данном пескоструйном аппарате будет отвечать вода. Жидкость под давлением станет проходить через блок смешивания, создавать вакуум в шланге подачи абразива. В результате песок начнет выбрасываться с большой силой и выполнять шлифовку, полировку, очистку, матирование поверхностей.

Из продувочного пистолета

  • сантехнический тройник,
  • кран шаровый для регулирования подачи песка,
  • выходное сопло с прижимной гайкой,
  • пластиковая бутылка в качестве емкости для песка.

После соединения деталей нужно подключить пистолет к компрессору и провести пробную пескоструйную очистку, засыпав предварительно песок в бутылку и регулируя интенсивность работы при помощи курка.

Из краскопульта

Для создания пескоструя этого типа потребуется простой краскопульт-распылитель, а также:

  • шаровый кран-регулятор,
  • тройник сантехнический,
  • шланги армированные,
  • компрессор.

Для сборки устройства надо проточить пистолет краскопульта под сопло нужного размера, установить два шланга (для циркуляции воздуха и подачи абразива) и подключить компрессор. Пуск подачи песка будет осуществляться при простом нажиме курка краскопульта.

Из газового баллона

Пескоструй напорного типа из баллона – одна из самых простых, но надежных конструкций, которую можно сделать самостоятельно. Надо подготовить такие комплектующие:

  • шаровые краны – 2 штуки,
  • баллон газовый небольшого размера,
  • труба для создания воронки на баллон,
  • тройник сантехнический,
  • рукава 14 и 10 мм для подачи воздуха и песка и штуцеры к ним,
  • хомуты для крепления рукавов,
  • ФУМ-лента.

Из баллона удаляют все содержимое, очищают его изнутри с помощью подходящих моющих средств. Сверху баллон спиливают болгаркой в соответствии с диаметром купленной трубы. Внизу делают еще одно отверстие для соединения с краном.

Следующим этапом устанавливают кран, приваривая регулятор или накручивая через трубку-переходник. Присоединяют тройник, смесительный блок, уплотняют резьбу ФУМ-лентой. На вентиль баллона накладывают кран, затем тройник. Для удобства перемещения аппарата приваривают колесики, а для улучшения устойчивости – опоры из уголков, арматуры.

В окончание работы соединяют трубки для подачи воздуха и песка – ставят штуцеры на тройник и вентиль газового баллона, при этом располагая рукав на 14 мм между смесительным блоком и тройником. Компрессор подсоединяют к свободному ответвлению тройника, а на третий конец монтируют шланг для песка.

Из огнетушителя

Данная установка собирается аналогично огнетушителю. Чтобы загерметизировать верхнюю часть, нужно заранее создать заглушку при помощи токарных станков. На заглушку следует надеть резиновое кольцо-уплотнитель, вкрутить его в горловину огнетушителя. Это отверстие подойдет для засыпания песка. Далее надо просверлить дырки на корпусе у верха и в днище, предварительно зачистив эти зоны от старой краски. На дно можно приварить ножки из труб, арматуры. После установки тройников и шлангов можно будет использовать пескоструй по назначению.

Из чего можно собрать пескоструйный аппарат в домашней мастерской

Если пескоструй необходим не для постоянной работы, а для бытового использования, то дешевле собрать самостоятельно мини пескоструй своими руками. Есть несколько вариантов такой конструкции, в зависимости от того, что конкретно есть под руками у мастера. Это обойдется дешевле, да и мастеру будет приятнее.

Из газового баллона, баллон из под фреона

Это наиболее простая конструкция — мини пескоструй своими руками из баллона. Для нее понадобится пустой газовый баллон, а также:

  • 2 шаровых крана;
  • кусок трубы для воронки, наполнения камеры песком;
  • 2 тройника;
  • рукава с приходом в 14 и 10 мм для подачи воздуха и абразива;
  • хомутики, чтобы прикрепить рукава.

Алгоритм изготовления:

  • Очистить и высушить внутреннюю поверхность баллона.
  • Проделать отверстия для засыпания песка и внизу для крана.
  • Установить кран.
  • За краном установить тройник и смесительный блок.
  • На вентиль баллона монтируется второй кран, а за ним тройник.

Для перемещения к устройству следует приварить колеса.

Из мойки высокого давления

Если нет газового баллона, то легко можно сделать мини пескоструй своими руками из мойки высокого давления Керхер или ее аналога.

Для этого понадобится:

  • армированный шланг;
  • керамическое сопло: можно сделать самостоятельно или приобрести в магазине;
  • тройник с насадкой;
  • труба для забора абразива;
  • блок регулировки подачи.

Такой пескоструй работает по электронной схеме. Жидкость нагнетается, проходит по смесительному блоку и образует вакуум в канале подачи песка, который под высоким давлением попадает на очищаемую поверхность вместе с жидкостью.

Из продувочного пистолета

Это самый небольшой вариант мини пескоструя своими руками. Его мощность зависит от применяемого компрессора. Для создания конструкции необходимо:

  • продувочный пистолет;
  • тройник;
  • шаровой кран;
  • насадку с зажимной гайкой.

В качестве бака для абразива подойдет простая пластиковая бутылка или небольшой огнетушитель.

Используя краскопульт

Для изготовления мини пескоструй своими руками из краскопульта, необходимо приготовить следующие детали:

  • пистолет, который будет работать как смесительный клапан;
  • рукоятку с устройством для подачи воздуха;
  • пластиковая бутылка как тара для абразива;
  • тройник;
  • шаровый кран.

Алгоритм сборки готового аппарата:

  • Расточить пистолет до нужного диаметра выходной дюзы.
  • Присоединить смесительный тройник к пистолету.
  • Установить и прикрепить подающий и циркуляционные шланги.
  • Объема стандартной пластиковой бутылки хватает для очищения поверхности в течение 30 минут.

Мастерим  аппарат своими руками из огнетушителя

Мини пескоструй своими руками из огнетушителя. Данная конструкция полностью аналогична аппарату, который собран из газового баллона. Чтобы загерметизировать верх, необходимо поставить заглушку. Также в огнетушителе необходимо сделать два отверстия: одно на днище, второе сверху.

К нижней части привариваются ножка, которую обычно делают из круглого прутка или арматуры. После сборки и установки фитингов аппарат готов к работе.

Как сделать пескоструй своими руками из газового баллона

В сети можно найти большое количество видео «Пескоструи своими руками», которые показывают, как делать приборы из газового баллона. Именно такой вариант исполнения считается не только долговечным, но и надежным

Важно во время работы придерживаться инструкций, чтобы избежать несчастных случаев. Для изготовления потребуется использовать такие детали:

  • газовый баллон из-под пропана или фреона;
  • мощный компрессор производительностью не менее 500 л/мин и мощностью от 3 кВт;
  • шаровые краны, регулирующие подачу воздуха и абразивного песка;
  • фрагмент водопроводной трубки из стали с резьбой и заглушкой, которая будет применяться в качестве воронки для поступления песка, оптимальный диаметр – 2 дюйма;
  • тройник с резьбой, маркированной «ДУ 15»;
  • резиновый двухметровый рукав диаметром 14 мм;
  • шланг сечением 10 мм, длиной не менее 5 метров;
  • 5-метровый газовый рукав, диаметр которого 10 мм;
  • зажимы и фитинги для шлангов, лучше взять с запасом;
  • сопло;
  • пескоструйную насадку для компрессора;
  • фум-ленту для надежной герметизации и уплотнения стыковочных узлов.

Пескоструйные приборы выполненные из газового баллона считаются не только долговечными, но и надежными

Сопло, как уже указывалось, можно приобрести либо изготовить самостоятельно из автомобильной свечи или металлического прутка. Главное – помнить, что от этой детали будет зависеть 80% удобства и качества работы: именно благодаря соплу в пескоструе обеспечивается необходимое давление.

Если кратко, то для изготовления сопла потребуется кусок металлического прутка длиной 3 см и диаметром 1 см. Первые 2 сантиметра длины растачиваются до 2,5 мм, оставшийся отрезок должен иметь больший диаметр – примерно 6-6,5 мм.

Пошаговая сборка пескоструйки своими руками: видео

После того как подготовлены все детали, необходимые для изготовления, приступают непосредственно к сборке. Для начала требуется полностью освободить баллон от газа. Для этого следует открутить вентиль и ждать, пока газ полностью выйдет. Нужно быть предельно внимательным, потому как если этот этап проигнорировать, то возможны неприятные последствия. Чтобы быть уверенным, что газ полностью вышел из баллона, рекомендуют вставить шланг, предварительно подключенный к компрессору. Затем проводится полное выкачивание газовой смеси.

После того как бак абсолютно опустеет, в нем нужно выполнить 2 отверстия: одно – на дне баллона (диаметром 1,2 см), второе – на противоположной стороне. Именно во второе отверстие и будет устанавливаться кран сечением 2 дюйма. Сюда же крепится труба такого же диаметра. Дальше выполняются следующие действия:

Сопло прикрепленное к шлангу обязательно нужно закрепить с помощью хомута

На дно баллона, туда, где будет собираться песок, приваривается стальной тройник ДУ-15. Герметичность соединения обеспечит только качественная сварка.
Для устойчивости конструкции следует приварить треногу или закрепить колеса. Второй вариант поможет значительно облегчить транспортировку прибора с места на место.
После завершения работ по изготовлению каркаса приступают к крепежу небольших комплектующих. На каждую резьбу помещается фитинг, все функциональные узлы уплотняются фум-лентой

Важно следить за тем, чтобы все соединения были герметичными.
На открытые концы установленного тройника монтируются резьбовые втулки. Один из выходов патрубка закрывается при помощи шланга 14 мм, а второй – медной трубкой диаметром 10 мм

На медный патрубок крепится армированный рукав.
К вентилю на баллоне подсоединяется штуцер 14 мм. Затем нужно взять шланг 14 мм и зафиксировать его (с использованием цангового зажима) у баллона, другой край крепится на хомут к тройнику.
На оставшийся свободный конец тройника монтируется рукав, объединяющий тройниковый смеситель с соплом.

На последнем этапе компрессор соединяется со смесителем при помощи 10-миллиметрового шланга, после чего можно пробовать подключать установку и начинать эксплуатацию. Если потребуется увеличить мощность подачи песка, к емкости прикрепляется дополнительный штуцер, другой конец которого присоединяется к компрессору.

Пескоструй из газового баллона — это просто

Приветствую всех любителей помастерить, сегодня мы рассмотрим, как превратить старый газовый баллон в такую полезную самоделку как пескоструй. При помощи этого прибора можно быстро и качественно очищать материалы от ржавчины, старой краски и других загрязнений. После обработки песком поверхность получает красивый матовый металлический блеск, если обрабатывать железо. Песок автор использует обычный, строительный, суша его на костре. Самоделка имеет простейший принцип работы и проста в сборке. Для работы пескоструя понадобится мощный компрессор с высокой производительностью . Если вас заинтересовал проект, предлагаю изучить его более детально!

Список материалов:— газовый баллон;— пистолет для пескоструя;— шланги;— тройники, фитинги и пр.;— манометр;— масло/влагоотделитель;— водопроводные шаровые краны;— профильные и круглые трубы;— два колесика;— мощный компрессор; — краска по металлу.

Процесс изготовления пескоструйного аппарата:

Шаг первый. Подготовка газового баллонаПервым делом подготовим газовый баллон. К этому моменту нужно отнестись очень ответственно, поскольку баллоны из под газа имеют свойство взрываться со всеми опасными последствиями.

Для начала автор аккуратно срезает с баллона ручку болгаркой. Кран баллона должен быть закрыт, а ручку лучше срезать повыше, чтобы не дай бог не резануть баллон.

Далее нам нужно будет открутить кран, а у старых баллонов краны закисают и сидят довольно крепко. Зажимаем баллон в тисках и вооружаемся разводным ключом. Если сил не хватает, ищем трубу подлиннее и работаем рычагом.

Далее сливаем содержимое баллона подальше от источников открытого огня. В баллон нужно налить воды под горлышко, сразу этого баллон можно резать вместе с водой внутри. Автор для надежности промыл баллон несколько раз и лишь потом полностью заполнил его водой. Пока в баллоне есть вода, взрываться будет нечему, но учите, что конденсат может быть на поверхности баллона и он может загореться.

Шаг второй. СгоныВ верхней части баллона нам понадобится прорезать отверстие и приварить кусок трубы с внутренней или наружной резьбой. Это будет горловина, через которую мы будем засыпать в баллон песок. Само собой, для этой трубки вам понадобится найти заглушку на резьбе. Отверстие автор прорезал при помощи плазменного резака.

Помимо этого, нам понадобится приварить два сгона, один сбоку верхней части, а другой в нижней части баллона. Все сварные швы должны быть герметичными, наворачиваем на сгоны краны и проверяем герметичность конструкции, накачав в нее компрессором воздуха. Если есть щели, мыльный раствор начнет пузыриться. В завершении шага хорошо зачищаем поверхность баллона болгаркой со щеточной насадкой.

Шаг четвертый. СборкаСобираем самоделку, к верхнему и нижнему сгону прикручиваем тройники. На верхнем тройнике устанавливается влагооотделитель, манометр, а также кран со штуцером для подключения шланга.

В нижний сгон после крана устанавливается тройник, в который заворачивается два штуцера для шланга. В завершении останется надежно подключить шланги.

Также понадобится подключить пистолет для пескоструйной машины, автор использовал недорогой покупной. В итоге пистолет пришлось немного переделать, поскольку у него не перекрывалось сопло. Не забываем и установить резиновые ручки на самоделку, если таких нет, используем куски резинового шланга.

Шаг пятый. ИспытанияМожно переходить к испытаниям, для начала подготовим песок. Автор использует песок из строительного магазина, его нужно хорошо просушить, автор засыпает песок в канистру и сушит на костре. Далее песок просеиваем через кухонный дуршлаг и через лейку засыпаем в баллон. Самоделку можно запускать, давление понадобится как минимум 6 атмосфер, под таким давлением пескоструй работает хорошо. Также компрессор должен выдавать достаточный объем воздуха, его минимальная производительность может быть от 300 литров в минуту, причем ресивер лучше брать побольше.

Как сделать пескоструй из газового баллона

Сборка пескоструйного аппарата из газового баллона состоит из нескольких этапов. Специфических знаний и опыта не требуется, но нужно обладать элементарными навыками обращения с инструментами для обработки металла.

Подготовка резервуара

На первом этапе сборки пескоструя своими руками из баллона фреона необходимо переделать под свои нужды саму емкость. Алгоритм выглядит так:

  1. С пустого резервуара срезают ручку при помощи болгарки. Кран при этом должен оставаться закрытым. Рукоять спиливают повыше, чтобы случайно не повредить сам баллон.
  2. Кран аккуратно раскручивают вручную или разводным ключом и удаляют из емкости остатки содержимого. Делать это нужно вдали от нагревательных приборов и источников открытого огня.
  3. Газовый баллон доверху наполняют водой. Жидкость внутри резервуара будет выполнять защитные функции и предотвратит взрыв при последующих работах по усовершенствованию емкости.
  4. При помощи болгарки отрезают опорный башмак в верхней части баллона, а по бокам приваривают рукояти из кусков трубы круглого сечения.

К днищу пескоструйного аппарата монтируют опору из металлического профиля, двух колес и стального стержня.


Чтобы пескоструй из газового баллона сохранял устойчивость, для него предусматривают ножку-упор

Изготовление магистрали

После элементарной доработки газового баллона необходимо установить на нем дополнительные элементы, превращающие резервуар в пескоструйный аппарат.

  1. В верхней части емкости по центру просверливают отверстие 50 мм в диаметре и припаивают к нему муфту с внутренней резьбой. Аналогичную деталь, но с диаметром 15 мм и с наружной резьбой устанавливают в том месте, где стенка газового баллона переходит в его округлую верхушку. Под ней на боку емкости, ближе к днищу, закрепляют болт с гайкой.
  2. На маленькую муфту накручивают тройник, направляя его отвод вертикально вниз. На одном из концов соединительного элемента устанавливают кран с шаровым механизмом.
  3. В отвод вставляют металлическую трубу. Нижнюю часть при помощи хомута прикрепляют к болту на стенке и подсоединяют к ней штуцер под шланг.

После этого в отверстие наверху газового баллона устанавливают тройник с шаровой запирающей системой на отводе. На днище пескоструйного аппарата закрепляют еще один кран с муфтой на 50 мм.


Шаровые краны в верхней и нижней части пескоструя позволяют регулировать давление воздуха и подаваемой смеси

Установка шлангов и сопла

После выполнения основных работ по изготовлению пескоструя из фреонового баллона остается только закрепить на нем соединительные шланги и установить сопло:

  1. На кран в нижней части конструкции насаживают короткий отрезок резинового рукава. Свободным концом его соединяют с вертикальной трубкой на боку пескоструйного резервуара.
  2. К другому концу крана на дне прикрепляют основную, рабочую часть шланга для подачи абразивной смеси.
  3. От свободного конца пескоструйного рукава отсекают небольшой участок и монтируют к нему с одной стороны керамическое или металлическое сопло. С другой ставят патрубок, на который навинчивают кран со штуцером.
  4. Полученную небольшую конструкцию прикрепляют к основной части пескоструйного шланга.

Для герметичности все резьбы на аппарате из газового баллона необходимо уплотнить фум-лентой, а соединения закрепить хомутами.


На финальном этапе газовый баллон, переделанный в пескоструйный аппарат, можно покрасить порошковым составом

Проверка в действии

Полностью готовый к работе самодельный пескоструй из газового баллона остается испытать на практике.

Проверку проводят так:

  1. Выкатывают установку на улицу в сухую и теплую погоду.
  2. Просеивают сухой песок через кухонный дуршлаг, чтобы отделить крупные примеси.
  3. В верхнее отверстие газового баллона устанавливают воронку, которую можно сделать из обрезанной пластиковой бутылки, и засыпают абразив в резервуар.

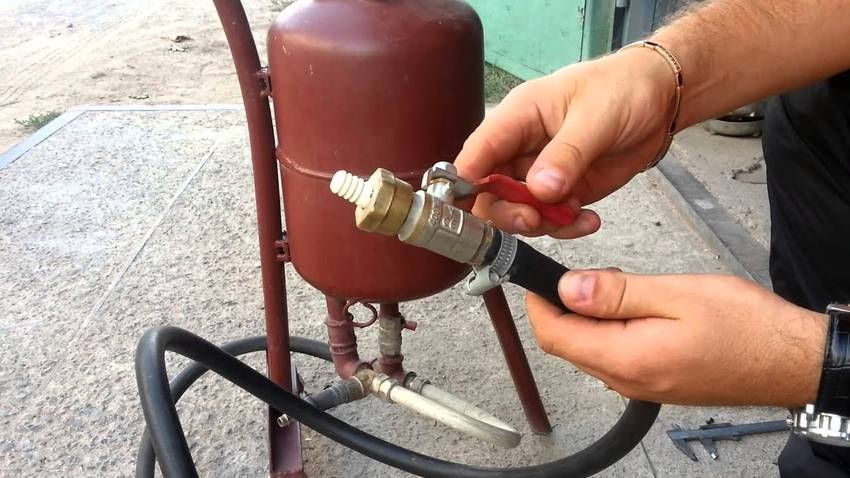

  4. Подключают к воздушному патрубку конструкции шланг компрессора, устанавливают среднее давление и открывают кран.
  5. Очищают на пробу небольшую металлическую деталь и оценивают качество работы устройства.

На начальном этапе для домашнего пескоструйного агрегата рекомендуется выставлять давление около 6 атм. Впоследствии при помощи крана показатель регулируют в соответствии с собственными потребностями.


Чтобы пескоструй оказался эффективным, держать сопло следует под углом почти 90 градусов к поверхности

Выбор расходника

Как ни странно, обыкновенный песок не годится для пескоструйной машины, ведь его частицы отличаются друг от друга, а это может отрицательно повлиять на конечный результат.

Слишком большие частицы в обыкновенном песке могут привести к серьезным царапинам. Решение этого вопроса — абразивная смесь, которую можно найти практически в любом специализированном магазине. Они могут отличаться по форме частиц, размерам. Все это влияет на интенсивность и качество обработки, однако стоит учитывать, что для слишком мягких поверхностей не каждая смесь подойдет.

В качестве смеси можно использовать и очищенный в ручную береговой песок.

В настоящее время рекомендуется отходить от прежних традиций, потому как рынок предлагает другие, более эффективные смеси, к тому же, песок довольно опасен для легких человека.

В некоторых государствах европейской зоны даже на законных основаниях запрещено использования данного материала ввиду того, что он может нанести вред человеку.

Как установить пескоструй на «Керхер» и другие альтернативные варианты изготовления

Изобретатели, которые любят самостоятельно собирать инструменты из подручных средств или других приборов, предлагают в работе использовать самые различные материалы. Таким образом, им удается изготавливать устройства разных видов, например, пескоструйный пистолет с мешком для сбора песка, позволяющий применять абразив несколько раз подряд, или разнообразные аппараты рециркуляционного типа. При этом зачастую в работе используются приборы, предназначенные совсем для других целей.

Одним из хороших примеров является самодельный пескоструй, изготовленный на основе мойки высокого давления. Чаще всего для работы берется оборудование фирмы «Керхер». В итоге получается собрать беспылевой пескоструйный аппарат, позволяющий эффективно очистить даже сложные загрязнения.

Мойка в процессе работы создает высокое давление воды, при этом актуально, что расход жидкости – минимальный. Для того чтобы получить эффективно работающую беспылевую установку, потребуется собрать пескоструйную насадку на выходную трубу. Помимо этого, понадобятся и другие комплектующие:

Одним из вариантов самодельного пескоструя, является устройство изготовленное на основе мойки высокого давления

  • самодельное или керамическое сопло;
  • качественный армированный шланг;
  • узел для смешивания, можно использовать обыкновенный тройник, главное – выбрать деталь нужно диаметра;
  • блок регулировки подачи, который представляет собой цилиндрический дозатор;
  • труба для забора песка, дополненная трактом подачи воздуха в закрытую емкость с абразивом.

Готовый пескоструй водяного типа из мойки будет работать по эжекторной системе. В этом случае вода под высоким давлением в процессе быстрого прохождения сквозь блок смешивания создает вакуум в узле подачи абразивного материала. После этого песок вместе с водой выбрасывается под высоким давлением.

Среди особенностей использования подобного прибора можно выделить следующий момент: несмотря на небольшой расход воды, абразив подается очень интенсивно. Это позволяет не только чистить поверхности, но и матировать стекла.

Полезный совет! Чтобы устройство, сделанное из мойки высокого давления, стабильно подавало абразив, нужно использовать мелкий песок равномерной дисперсии. Для бытовых работ подойдет мелкий, просеянный речной песок.

С помощью пескоструя изготовленного из «Керхера»можно не только чистить поверхности, но и матировать стекла

Как сделать инструмент из продувочного пистолета и краскопульта

Другой вариант – пескоструй из продувочного пистолета, отличающийся высокой эффективностью, но при этом небольшими габаритами. Особенно прибор ценится автолюбителями, занимающимися кузовными работами. Для изготовления подготавливают следующие детали:

  • продувной пистолет пневматического типа;
  • тройник для сантехнических работ;
  • шаровый кран, при помощи которого будет регулироваться подача абразива;
  • выходное сопло с прижимной гайкой.

В качестве резервуара для абразивного материала подойдет легкий баллон от огнетушителя или даже обыкновенная пластиковая бутылка. После соединения всех деталей прибор подключается к компрессору.

На основе краскопульта также можно изготовить пескоструйный аппарат

Еще один популярный вариант изготовления заключается в использовании в качестве основы краскопульта. Помимо него, следует подготовить и другие элементы:

  • рукоятку, оснащенную механизмом подачи воздуха;
  • клапан для смешивания, который берется из пистолета-краскопульта;
  • емкость для абразива;
  • тройник;
  • шаровый кран-регулятор.

Начать работу необходимо с проточки пистолета краскопульта, чтобы была возможность использования сопла нужных размеров. После подготовки детали к пистолету подсоединяется тройник для смешивания. В конце крепятся шланги, обеспечивающие поступление и циркуляцию. Пуск подачи абразива осуществляется при помощи кнопки курка. Объема маленького резервуара хватит для очистки небольших деталей или поверхностей на протяжении получаса.

Следуя инструкциям, можно создать мощный пескоструй для масштабных работ или сделать устройство попроще. В этом случае все зависит от навыков и деталей, которые имеются в наличии. Перед выбором конкретной конструкции лучше сразу определиться с фронтом работ, которые планируется решать при помощи прибора.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
