Пескоструйный пистолет для компрессора: как работает, выбор, устройство

Процесс изготовления пескоструйного аппарата:

Берём пустой баллон, открываем вентиль и выпускаем остатки газа. Затем, часть вентиля спиливаем.

Затем нужно, просверлить отверстие возле вентиля и ещё одно в нижней части баллона.

Затем, в боковое отверстие ввариваем внутреннюю резьбу, а в дно наружную. К баллону привариваются ножки из профильной трубы.

Сопло для пескоструя, можно сделать из свечи накаливания, нужно снять керамическую трубку из свечи. Она вставляется в гайку разборного штуцера вместо него, затем с уплотнительным кольцом наворачивается на переходник 1/2 дюймах 3/8 дюйма с наружной резьбой.

Дальше накручивается аналогичный переходник, но уже с внутренней резьбой, бочонок 1/2 дюйма, шаровой кран и наружный штуцер 1/2 дюйма. В результате получаем надежное долговечнее сопло для распыления песка.

На штатный выход баллона через переходник наворачивается крестовина. По бокам устанавливаются штуцера под шланг, один из них быстросъемный. Сверху вкручивается манометр.

На нижнюю резьбу накручивается шаровой кран с тройником. По бокам тройника устанавливаются штуцеры. В верхнее боковое отверстие вворачивается заглушка.

Обычный штуцер верхней крестовины соединяется шлангом с нижним выходом тройника через фильтр. На оставшийся штуцер тройника присоединяется длинный шланг с соплом из свечи накаливания. На быстросъем крестовины подводится компрессор.

Заглушка используется для засыпки просеянного сухого песка.

Заправленный песком баллон подсоединяется к компрессору, и в нем нагнетается давление 6 атм. Все краны при этом должны быть закрытыми. Первым открывается кран на баллоне, затем перед соплом.

Направляем сопло на деталь, поток песка, очищает деталь до металла, удаляя ржавчину.

Таким образом можно очистить металлические детали и от старой краски.

Соблюдайте меры безопасности! Работайте в защитных очках и перчатках!

Видео: как сделать пескоструйный аппарат.

Гравировка стекла при помощи пескоструйного устройства

Процесс гравировки по стеклу трудоемок, но возможен в домашних условиях. Перед гравировкой пескоструйным устройством, стекло заклеивается самоклеящейся пленкой.

Нанесение гравировки пескоструйным пистолетом

Далее применяются следующие действия:

Обрисовка контура рисунка и вырезание лезвием.
Обработка пескоструйным устройством.
Снятие оставшейся пленки с поверхности изделия.

Изображение должно иметь четкие контуры и выделяться на фоне изделия. Регулировку глубины обработки возможно производить в процессе. Пескоструйный аппарат подходит для резки отверстий у основания стекла, для возможного крепления.

Гравировка, нанесенная пескоструем

Разновидности

Посмотрев возможные варианты компрессоров в продаже, вы наверняка обратите внимание, на то, что с пескоструйными аппаратами применяются два вида компрессоров:

поршневые;
винтовые.

Если с классическими поршневыми компрессорами, в принципе, все понятно, то в отношении винтовых возникают вопросы.

Принцип действия такого компрессора несколько отличается. Вместо поршней используется две червячных шестерни, вращающихся в противоположных направлениях. Основным достоинством винтового компрессора считается низкий уровень вибрации. Но нас интересует другой аспект его работы. Дело в том, что такой компрессор не даёт толчков воздуха, характерных для его поршневых собратьев.

Устройство пескоструйных пистолетов

Пескоструйные пистолеты для компрессора состоят из ряда типовых элементов:

корпус,
сопло с ручкой,
управляющая втулка,
штуцер для подвода воздуха с краном или без него,
емкость для песка,
рукав для прохода абразива,
накидная гайка или резьбовой штифт,
резьбовая втулка.

На корпус насаживается сопло тщательно выверенного размера – он должен соответствовать давлению, которое возникает на выходе из компрессора. Диаметр сопла сужается по ходу воздушного потока, поэтому деталь представляет собой усеченный конус. Управляющая втулка регулирует текущий расход абразива, резьбовая втулка крепит емкость с песком, накидная гайка исключает утечку песка во время работы. Некоторые устройства также содержат отдельный узел дозирования абразива, который заменяет резьбовую втулку.

После присоединения бачка с песком к устройству подключается компрессор, затем при помощи управляющей втулки оператор регулирует давление воздушного потока и, соответственно, силу подачи песка. Вот основные показатели расхода воздуха с учетом входного и выходного размера сопла:

для диаметров 6 мм и 2 мм – 0,2–0,3 куб. м/минуту,
для диаметров 8 мм и 3 мм – 0,3–0,6 куб. м/минуту,
для диаметров 10 мм и 4 мм – 0,6–1,2 куб. м/минуту,
для диаметров 12 мм и 6 мм – 0,9–1,8 куб. м/минуту.

Некоторые модели пистолетов имеют пульт дистанционного управления, и работу с ними можно выполнять на расстоянии. Более дешевые модели имеют ручное управление, и оператор должен постоянно находиться рядом с устройством. Емкость баков для песка обычно составляет 0,5–300 литров и больше, причем пистолеты с самыми большими емкостями стоят на порядок дороже.

Устройство пескоструйных пистолетов

Стандартный пистолет состоит из частей:

ёмкость для песка;
компрессор;
соплодержатель;
сопло;
регулятор подачи песка;
абразивостойкий рукав.

Соплодержатель, сопло и рукав составляют тело пистолета, при помощи которого происходит распыление абразивного вещества.

Конструктивные особенности той или иной модели пистолета могут изменяться. Некоторые модели имеют пульт дистанционного управления, с помощью которого удобно выполнять работу по очистке поверхности, находясь от неё на некотором расстоянии. Такие приборы стоят дороже моделей с ручным управлением.

Вместительность бака для песка составляет от 25 до 300 и более литров. Чем больше эта цифра, тем больше абразивного вещества поместится в бак, тем более долгое время прибор может быть использован. Аппараты с большим объёмом бака имеют и большую мощность, стоят дороже.

Содержащийся в ёмкости песок поступает в пистолет через шланг. Струя сжатого воздуха образуется при помощи компрессора для пескоструя. Благодаря ему абразивный порошок вырывается из дула пистолета наружу. Скорость увеличивается при прохождении вещества через абразивостойкий рукав. Таким образом, частицы абразивного порошка получают скорость, достаточную для обработки поверхности путём многократного ударения материала о покрытие.

Рейтинг лучших пескоструйных пистолетов

Здесь представлен ТОП-7 рейтинг моделей, которые пользуются популярностью среди покупателей.

Wester SSP – 20

Пистолет с удобным длинным шлангом, для очистки любой сложности. В работе используется кварцевый песок либо шлифзерно. Подключается к компрессору быстросъемным соединением, имеет высокую мощность. Стоит около 1400 рублей.

ДОСТОИНСТВА:

небольшой вес (1,3 кг)
приемлемый расход воздуха
поддержка высокого давления и, как следствие, успешная борьба со ржавчиной
не нужно готовить специальные емкости с песком, тянет его из любой тары
в комплекте шланг для подачи песка (3 м), три дополнительные насадки

НЕДОСТАТКИ

не обнаружено

~~Wester SSP – 20~~

Kraftool EXPERT QUALITAT 06583

Пескоструйный пистолет очищает поверхности от всех типов загрязнений. Легко снимает лак, краску и ржавчину. Имеет абразиввстроенный нижний бак объемом 1 литр. Мощный в работе инструмент с прочным корпусом. Примерная стоимость 1700 рублей.

ДОСТОИНСТВА:

небольшой вес
высокая точность распыления смеси
эргономичная форма ручки
в корпусе удобное отверстие для подвешивания

НЕДОСТАТКИ

резьбовое присоединение шланга (замедляет процесс подключения к компрессору)

~~Kraftool EXPERT QUALITAT 06583~~

Patriot GH 166B

Легкий экономичный пневматический пескоструйный пистолет. Соединение с компрессором типа рапид, имеет широкое сопло 10 мм. Очищает с легкостью любые поверхности. Это хороший инструмент по низкой цене. Стоимость около 550 рублей.

ДОСТОИНСТВА:

низкая цена
небольшой вес (0,45 кг.)
наличие подвесного крючка
неплохо очищает

НЕДОСТАТКИ

слишком большой диаметр сопла

~~Patriot GH 166B~~

Fubag SBG142/3.5

Весит всего лишь 500 г., что облегчает работу. Оснащен стальным бачком объемом 0,8 литров. Диаметр сопла составляет 0.6 мм, что позволяет очищать большие поверхности. Но за счет маленького бачка, песок быстро расходуется и его нужно заправлять снова. Стоимость около 1200 рублей.

ДОСТОИНСТВА:

широкий курок, удобно нажимается при любом хвате
металлический бачок с широким горлышком удобен для разогрева антикора до жидкого состояния
удобно хранить в подвешенном состоянии (есть металлический крючок на корпусе)
хорошо справляется с работой

НЕДОСТАТКИ

большой расход песка
короткая всасывающая трубка в бачке, до дна не достает сантиметра три

~~Fubag SBG142/3.5~~

Concorde SGB 1000Q

Экономичный, но качественный инструмент. Металлический корпус обеспечивает износостойкость пистолета. Он имеет удобную рукоять и крючок для хранения, оснащен бачком для абразива. стоимость около 850 рублей.

ДОСТОИНСТВА:

прочный металлический корпус
длительная работа без остановки
устойчив к перегрузкам и перегреву
прекрасно подходит для небольшого объема работы

НЕДОСТАТКИ

при указанных 3,5 бара практически нулевой результат, необходимо давление от 6 бар

~~Concorde SGB 1000Q~~

Matrix 57328

Пистолет имеет высокую мощность, качественно очищает поверхности от краски или загрязнений. Абразив подается через трубку, для работы используется кварцевый песок или абразивная смесь. Имеет надежное соединение рапид и длинный шланг. Стоит примерно 1100 рублей.

ДОСТОИНСТВА:

хорошо засасывает песок
достаточно эффективно чистит даже обычным карьерным песком
сопло почти не забивается
отлично отбивает краску и ржавчину
в комплекте доп сопло

НЕДОСТАТКИ

неудобный, жесткий, короткий шланг

~~Matrix 57328~~

ELITECH 0704.013800

Это очень легкий бюджетный пневмопистолет со шлангом, который весит всего 350 граммов. Может очистить как от стойких загрязнений, так и от краски. Можно также использовать для матирования стекла. Его примерная стоимость не превышает 450 рублей.

ДОСТОИНСТВА:

хорошее соотношение цена/качество
отлично подходит для небольших работ и матирования стекол
корпус из ударопрочного пластика
удобно хранить (в верхней части корпуса петля)

НЕДОСТАТКИ

рабочее давление должно быть выше заявленного

~~ELITECH 0704.013800~~

Компрессор для пескоструя — длительность работы

Для исключения негативного воздействия, компрессор, по возможности, удаляют на сорок – шестьдесят метров от пескоструйного аппарата. Также в продаже есть модели с опционным или штатным воздушным фильтром. Если, в вашем случае, такого фильтра нет – стоит озаботиться дооборудованием. Это значительно упростит и удешевит обслуживание вашего компрессора в будущем.

Так или иначе, лучше приобретать компрессор известных фирм, имеющих сервисные центры в вашем городе. Это значительно упростит обслуживание и ремонт вашей установки. Не говоря об удешевлении таковых, что само собой разумеется.

Универсальная пескоструйная камера

Камера используется в случаи обработки незначительных по размерам деталей. Она выполнена в виде ящика из металла, который можно сделать самостоятельно или же приобрести.

В любом случае в дальнейшем его придется обшить стальным листом. Чтобы удобнее работать с ним, расположите прибор на подставке.

Проделайте в этой камере окошко, которое позволит наблюдать за процессом. Рекомендуется поместить его сверху.

Работа с камерой предусматривает осуществление неких действий с ее составляющими внутри, поэтому аппарат разделяется на две части, где вставляются резиновые перчатки.

Такие перчатки, как и стекло – это расходный материал, который с годами нуждается в замене. Но чтобы не делать это слишком часто, старайтесь подбирать качественные материалы. Заранее продумайте этот момент, чтобы он не доставлял лишних хлопот.

Снизу камеры располагается решетка из проволоки и приваренный желоб, необходимый для помещения в него уже использованного песка. В цилиндре ящика проделывается отверстие для поступления воздуха.

Чтобы осветить камеру, достаточно использовать обычные лампы дневного света. Самодельную камеру можно оборудовать вентиляцией, но порой обходятся и без нее.

Компонент, который вы собираетесь обработать, необходимо разместить через заранее подготовленную дверцу. Если деталь длинная, то конструкцию можно накрыть брезентом, так их проще прогонять через созданное устройство.

Брезент прослужит защитой и не позволит песку вылететь за пределы камеры.

Как изготовить устройство из огнетушителя?

Специалисты умудряются изготовить пескоструйные установки из огнетушителя. Из всей конструкции огнетушителя необходима только оболочка, в которой устанавливается металлическая трубочка с резьбой.

Чтобы ее зафиксировать, стоит проделать отверстия с двух сторон. По этой трубе будет попадать воздух, а для песка делается отверстие паз 18*8мм.

Все компоненты огнетушителя припаиваются обратно после крепления трубки. Туда поступает абразив, к нижнему концу фиксируется сопла, а к верхнему компрессор.

Песок попадает в нижнюю часть трубки, поступающее давление выталкивает песок, он мгновенно вылетает из установленного на устройстве наконечника.

Если огнетушителя не оказалось под рукой, то может подойти любая емкость, такая же как баллон от газа. Только предварительно избавитесь от возможных остатков газа, выгнав его тем же компрессором.

Абразив в качестве расходного материала

Песок для функционирования этого аппарата совсем не подходить, ведь он неоднородный, размер и форма вкраплений совершенно разная.

Проблема может возникнуть и сказаться на самом качестве работы и ее результате.

Крупные частички станут причиной глубоких царапин. Для таких случаев существует специальный расходный материал, который можно отыскать в магазине по продаже строительных материалов — абразивные смеси.

Они могут быть представлены разной формы, размера и твердости. Специально для нашей процедуры подойдет самый доступный абразив.

Есть и те, кто готов тратить свое время на просев через сито обычного речного песка, который в таком случае тоже подходит для работ.

Гравирование стекла

Более того с данным аппаратом можно прикоснуться к прекрасному и заняться гравированием стекла, кто знает, может со временем хобби перерастет в серьезный бизнес.

Заклеиваем поверхность стекла и прорисовываем на пленки желаемый рисунок.

Затем обрабатываем изображение самодельным инструментом и снимаем пленку, чтобы оценить результат работы. Каждый мастер самостоятельно определяет глубину гравировки, предварительным пробным нанесением.

Рисунок будет выглядеть красиво в любом случае, его можно украсить светодиодной подвеской. С такой задачей самодельный аппарат справится легко и при этом он ни в чем не уступает дорогостоящему аналогу из магазина.

Все стеклянные поверхности могут быть оформлены с помощью пескоструйного аппарата.

Берем металлическую пластину, прорезав в ней отверстия, поверхность обрабатывается после того, как лист плотно приляжет к поверхности. Процедура займет несколько минут и расход песка минимальный.

Такой метод работы идеален при использовании гладкого, без сколов отверстия. Аппарат подходит и для других нужд, для применения, как на профессиональном, так и на любительском уровне.

С ним есть возможность осуществить большой перечень работ, который и представить сложно. Хороший хозяин непременно должен запастись пескоструем.

Принцип работы

Посредством нажатия на курок производится активация подачи воздуха в сопло под высоким давлением. К слову сказать, такой принцип работы применим практически во всем пневматическом оборудовании. Но, в случае с пескоструйным пистолетом, есть некоторые отличие. Основное состоит в том, что кроме воздуха, осуществляется подача абразивного материала. Чаще всего, это песок для пескоструйной обработки.

Пескоструйный пистолет с песком

Большинство моделей пескоструйных пистолетов для обработки имеют специальную регулировку. Посредством ее можно полностью производить обработку рабочей поверхности или делать точечную очистку. Также при помощи пескоструйного оборудования есть возможность проводить декоративную отделку практически любой поверхности.

Как выбрать пескоструйный аппарат

Для простых работ (снятие лакокрасочного покрытия, старение дерева, матирование стекла) подойдет инжекторный тип. Производительность установки 1-5 кв.м./ч. Важным элементом будет пескоструйный пистолет, так как потребности в мощном компрессоре отсутствует.

Ассортимент напорных аппаратов больше. Модели различаются объемом резервуара для абразива. При высокой емкости требуется меньше загрузок, что увеличивает производительность. Но стоит учитывать, что большие резервуары с песком проблематично транспортировать. Наиболее распространены напорные аппараты на 100, 150 и 200 литров.

Другой отличительной особенностью является песчаный затвор. Его тип и конструкция зависит от вида используемого абразива. Бюджетным вариантом будет затвор для кварцевого песка, а более дорогим – для металлического абразива.

Возможность дистанционного управления повышает безопасность – рабочий может самостоятельно включать и выключать установку.

При выборе оборудования следует уделить внимание:

необходимой мощности компрессора;
дистанционному управлению;
материалу сопла;
диаметру шлангов для обеспечения хорошего подвода воздуха;
наличию влагоотделителя;
давлению струи;
обрабатываемому материалу;
средствам защиты.

Важным показателем будет производительность, единица измерения – 1 л/мин. Она показывает, какой объем абразива подается в рабочую зону за 1 минуту.

Тип компрессора

За давление и мощность во многом отвечает компрессор. Он может быть нескольких типов. Наибольшую распространенность получил поршневой – его давления достаточно для мобильных аппаратов.

Винтовые компрессоры имеют большую производительность, что оправдывает их использование на сложных работах. Они обеспечивают постоянное давление и высокую скорость обработки. Винтовой тип может работать с небольшим ресивером и подавать рабочее давление на сопла в режиме реального времени.

Основной характеристикой будет давление: 9 атм. лучше 6 атм. Оптимальным считают 7-8 атм. Но стоит понимать, что значение на выходе компрессора и сопла будет отличаться.

Остальные параметры считаются второстепенными.

Емкость для песка

Размер емкости подбирают с учетом мощности компрессора. Нецелесообразно использовать малый резервуар на мощном оборудовании, так как потребуется часто загружать песок. При низкой мощности компрессора выбирают резервуар до 30 литров. На приборы средней мощности устанавливают емкость на 50-140 литров, для мощного оборудования – 150-250 литров.

Чем меньше объема песка засыпается за раз, тем выше мобильность оборудования. Однако это приводит к снижению продолжительности непрерывной работы. Окончательное решение должно быть принято с учетом того, для чего нужен пескоструйный аппарат.

Пистолет

Пистолет следует выбирать по:

производительности;
выходному отверстию сопла;
рабочему давлению;
методу захвата абразива.

Многое зависит от особенностей конструкции. Например, большое отверстие сопла повышает скорость обработки, но снижает мощность струи. То есть будет подан больший объем песка, но с меньшей скоростью. Точный подбор параметров зависит от поставленной задачи: для обработки дерева и бетона на первом месте стоит производительность, а для металла – мощность струи.

Материал изготовления и диаметр сопел

При покупке важно обращать внимание на материал изготовления сопел, так как это главный расходный материал в пистолете. В процессе трения песка по внутренней стороне сопла материал постепенно «съедается». Постепенно такое сопло начинает похрипывать и свистеть, как ультразвуковой самолет, тем самым показывая, что ему пора на пенсию

Лучшими материалами для сопел остаются керамика и карбид вольфрама. Проще всего в продаже найти керамические сопла

Постепенно такое сопло начинает похрипывать и свистеть, как ультразвуковой самолет, тем самым показывая, что ему пора на пенсию. Лучшими материалами для сопел остаются керамика и карбид вольфрама. Проще всего в продаже найти керамические сопла.

Также подбирайте размер сопла, учитывая давление, которое необходимо ему для нормальной работы, и производительность компрессора

И если проблем с давлением у компрессора обычно нет (большинство способно свободно выдавать до 8 бар), то вот на производительность нужно обращать пристальное внимание. Ниже представлена приблизительная зависимость диаметра выходного отверстия сопла от производительности компрессора:

2 мм – 0,2 – 0,3 м3/мин.
3 мм – 0,3 – 0,6 м3/мин.
4 мм – 0,6 – 1,2 м3/мин.
6 мм – 0,9 – 1,8 м3/мин.

Исходя из того, что в большинстве случаев мы сначала покупаем компрессор, а только потом уже выбираем пескоструйный пистолет, обращайте внимание на производительность вашего компрессора, чтобы подобрать оптимальный диаметр сопла

Достоинства и недостатки

Преимущества пескоструйных пистолетов таковы:

Минусы у использования пистолетов тоже есть, хотя их немного. Срок эксплуатации дешевых моделей ограничен, зато более дорогие приборы обычно исправно работают много лет, а комплектующие к ним есть в фирменных магазинах. Пескоструйные пистолеты во время работы издают шум, при этом более мощные модели шумят сильнее.

Если трудиться с применением пистолета без защитных приспособлений, можно нанести серьезный вред здоровью. Это особенно касается ситуаций, когда в качестве абразива используется песок: его пыль вызывает неизлечимое заболевание легких – силикоз. Пыль оседает и на окружающие поверхности, поэтому предварительно их нужно накрывать прочной пленкой или выносить из помещения. В противном случае придется потратить много времени на уборку.

Необходимые параметры

В первую очередь, стоит помнить, что производительность пескоструйки напрямую зависит от количества воздуха и максимального давления, которые способен выдать компрессор. Считается, что для работы соплом диаметра пять миллиметров, достаточно производительности в 500л/мин, однако специалисты рекомендуют 700–1 тыс. л/мин, при давлении в районе 6–8 бар. Но не стоит забывать, что эта цифра носит рекомендательный характер. Необходимые оптимальные давление и объем, в каждом конкретном случае, будут отличаться и зависят от нескольких факторов:

диаметр абразивного шланга;
диаметр воздушного шланга;
длина магистралей;
диаметр сопла;
качество и фракция используемого абразива.

Исходя из этих критериев, вы можете прикинуть приблизительный расход абразива, а следовательно, и продуктивность аппарата в целом.

Больший объем воздуха позволяет использовать сопла большего диаметра, что, в свою очередь, даёт возможность увеличить пятно очистки и, следовательно, скорость обработки поверхности. Что касается давления, то оно может быть разным, в зависимости от типа очищаемой поверхности:

для очистки бетона, камня или кирпича – 3–5 бар;
для очистки металлических поверхностей – 6–8 бар;
для работ по очистке покрытий стойких к механическим повреждениям – 9–12.

Приблизительно 12 бар, может использоваться в случае, если необходимо доставить воздушно-песочную смесь на высоту более шестидесяти метров. Хотя, в таких случаях рекомендуют увеличивать дистанцию за счёт длины воздушного шланга.

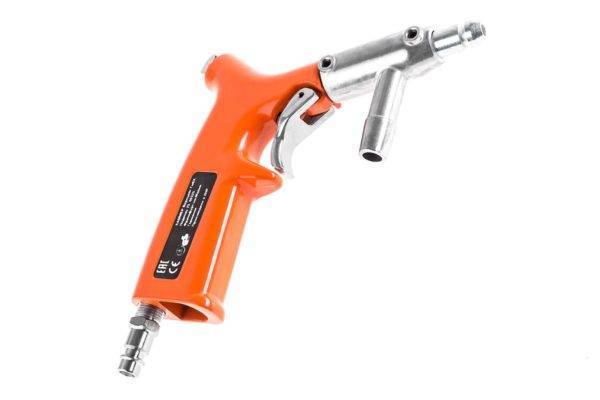

Пескоструйный пистолет
