Как сконструировать стол для циркулярной пилы своими руками с механизмом подъёма

Большинство людей, кто профессионально работает с деревом, хотели бы иметь в своем распоряжении все необходимые станки. Но к сожалению, не всегда это возможно. Одним не позволяет площадь мастерской, другим, и я думаю, большинству – деньги. Любой, даже самый примитивный станок стоит довольно дорого.

Но ведь что мешает его просто сделать самому? Нет ничего невозможного для человека с интеллектом. Для каждого плотника циркулярная пила является главным инструментом. Но случается, что в наличии есть только ручная пила, а это не всегда удобно при больших объемах работ. Чтобы не приобретать отдельный инструмент, можно самому сделать мини пилу стационарной для удобства работы – изготовить под неё распиловочный стол (подставку).

Циркулярная пила настольная

При выборе циркулярной пилы нужно руководствоваться такими характеристиками:

• Мощность пилы. Если объём работ довольно большой, желательно брать инструмент мощностью не менее 1,2 кВт.
• Глубина резки. От этого параметра зависит толщина материала, который подлежит обработке. У ручных пил это 40–70 мм. Но при ее установке в стол будет уменьшение в районе 10 мм.
• Размещение кнопок. Конструкция распилочного стола должна обеспечивать свободный и безопасный доступ ко всем кнопкам управления, иначе необходимо будет доработать систему управления самостоятельно.
• Скорость вращения. Для резки дерева приоритетнее высокая скорость вращения. Это влияет на качество порезки. Для пластика, например, это не очень хорошо. От большой частоты вращения круга пластик нагревается. Нужно выбирать средние характеристики.  3–4 тыс. оборотов в минуту будет достаточно.

Стол для циркулярной пилы своими руками, установка, крепление

Для изготовления самого пильного стола нужно будет обзавестись материалами, которые продаются в любом строительном магазине.

Нам понадобится:

• фанера толщиной 15–20 мм;
• брус 50*50 мм;
• доски, примерно 50*100 мм;
• выключатель;
• розетка;
• саморезы;
• лак;
• клей ПВА;
• ролики;
• металлические уголки.

Изготовление верстака

1. Разметить и вырезать из фанеры столешницу нужного размера. Зачистить наждачной бумагой поверхность.
2. В нижней части на столешнице размечаем места под отверстия для крепления пилы. Для этого нужно снять диск и установить пилу в нужное место, делая пометки. На поверхности дыры под болты зенкуем, а шляпы болтов нужно зашлифовать.
3. Если материал будет резаться под разными углами, отверстие под диск нужно сделать в форме перевернутой трапеции.
4. Нанесите на столешнице места крепления ребер жесткости (снизу, на расстоянии около 8 см от края). Ножки нужно закрепить к ребрам. Ребра прикручиваются саморезами с промежутками в 25 см и проклеиваются ПВА.
5. Ножки делаются из бруса длиной 100 см. Затем делают стяжку из бруса для дополнительной прочности.
6. Для возможности регулировать высоту ножек стола снизу крепят гайки с болтами М14.
7. Фиксируем пилу снизу.
8. Крепим розетку с внутренней стороны стола. От нее тянем провод к выключателю.
9. Делаем параллельный упор. Отрезаем две полосы из фанеры, длиной такой же, как ширина стола. Ширина полос по 10 см. Углы делаем круглыми. Обе полосы шлифуем и скрепляем саморезами. Потом режем две полосы такой же длины, но втрое шире.

   Скрепляем их. Это будет направляющая. Скрепляем упор и направляющую. Выставляем прямой угол относительно диска. Крепим ролики.

Есть и другие способы сделать станину для ручной дисковой пилы своими руками. Вот еще два примера.

Чертежи

Стол для ручной циркулярной пилы с механизмом подъема

Для изменения глубины прореза можно дополнительно установить механизм подъема (лифт).

Сам подъемный механизм монтируем с металлического листа, что крепится к раме на станке. Подъем будет происходить вдоль направляющих методом подкручивания болтов.

Один из способов – установка регулировочной штанги гайками фиксации. Вместо штанг, используем шпильки. Рукоятку регулировки делаем из пластины, приваренной к концу шпильки. На расстоянии 4–5 мм от центра делаем дыры под саморезы. На край пластины привариваем стержень, которым будем вращать конструкцию.

Заключение

Из опыта многих людей можно сказать, что хотя такие станки выглядят и не очень привлекательно, но при правильном и старательном подходе, они ничем не хуже фабричных, таких как фирмы Интерскол, и имеют не меньший срок эксплуатации. Большим преимуществом является то, что стоимость такого станка будет в три раза ниже. Кроме того, вы сможете сделать станок «под себя», что позволит намного увеличить продуктивность труда.

Что собой представляет циркулярная пила

В быту и на производстве циркулярная пила необходима для распиливания различных материалов (древесины, шифера, ГКЛ, мягкого металла, фанеры и т. д.). Этот ручной электрический инструмент (в стандартной комплектации) предназначен для выполнения прямолинейного распила глубиной от 40 до 140 мм (большинство выпускаемых производителями моделей позволяют выполнять пропил под прямым углом до 85 мм, но для строительных площадок есть линейка более мощного оборудования). При проведении операции устройство крепко держит в руках оператор и проводит пиление, двигаясь вдоль обрабатываемого изделия. При этом ограничений размеров заготовок по длине и ширине нет. Существует возможность пиления под углом к поверхности детали.

Устройство дисковой пилы

Модели пил различаются мощностью. Самые бюджетные устройства имеют мощность до 1,2 кВт и предназначены для распиловки заготовок толщиной до 4,5 см. Они отлично подходят для бытовых нужд, проведения периодических работ в течение коротких промежутков времени и отличаются простотой и неприхотливостью. Если требуется выполнить пропил до 6,5 см, причем делать это нужно часто и подолгу, понадобится полупрофессиональный инструмент мощностью до 1,8 кВт. Для выполнения производственных задач выпускается профессиональная техника мощностью до 2,2 кВт, выдерживающая длительные нагрузки и способная производить распил деталей толщиной до 8,5 см. Помимо этого, производится инструмент, предназначенный для использования на предприятиях по деревообработке, способный распиливать заготовки толщиной до 14,1 см. Его мощность доходит до 5,5 кВт, а вес — до 100 кг.

Циркулярная пила

Цены на популярный модельный ряд циркулярных пил

Циркулярная пила

Выбор модификации с учетом назначения

Выбирая диски для инструмента, требуется обращать внимание на их технические параметры

1. Угол заточки зубьев. Мягкие материалы распиливают дисками, имеющими зубья с наклоном в сторону вращения диска. Для работы с металлом требуются модели с отрицательным углом заточки.
2. Количество зубьев. Для пиления различных материалов следует подбирать диски с разным количеством зубьев: для мягких — модели с большим числом зубьев, для твердых — с маленьким. Например, для древесины минимальное количество зубцов — 24.

Маркировка дисков включает данные о его диаметре и размере посадочного гнезда

Для использования циркулярной пилы в течение длительного периода времени важно, чтобы она не слишком много весила, была эргономичной, а диски — хорошо заточенными. Держать в руке агрегат долго — совсем не просто

Усталость оператора способна привести к снижению качества пиления. Поэтому многими мастерами, работающими с пилами, практикуется установка их на стол.

Циркулярные пилы часто устанавливают на стол

Смысл такого устройства заключается в закреплении корпуса пилы под столешницей так, чтобы над столом оказался один лишь диск для пиления. Заготовка передвигается по столешнице и распиливается вращающимся диском. Такое стационарное приспособление значительно облегчает труд и позволяет проводить непрерывную работу без потери качества и быстро. Производителями предлагается большое количество моделей пил, размещенных на столах. Стоимость сооружений варьируется от 8 (укомплектованные самыми примитивными пилами) до 140 тыс. рублей. Самостоятельное изготовление конструкции позволяет не только сэкономить средства, но и получить в распоряжение агрегат в соответствии с собственными требованиями.

Сделать стол для циркулярной пилы несложно

Производители

Пилы Интерскол

Одним из лидеров отечественного инструмента, в том числе и ручных циркулярных пил является основанная в 1991 году научно-производственная . В своих разработках Интерскол вобрал все лучшее что было разработано ведущим в СССР научном центре по электро- и вибро- инструмента, и передовым мировыми брендами.

В результате получился отличный, недорогой и очень надежный ручной инструмент. Основные производственные мощности расположены Испания, Россия, Китай — Шанхай, Китай — Джинхуа.

В ассортименте компании целая линейка инструмента мощностью от 800 до 2000 вт, оснащенного различными электронными компонентами для облегчения пуска и защиты электрооборудования. Инструмент предназначен как для бытового, так и профессионального использования.

Пилы Bosch

Международный концерн, выпускающий продукцию различного направления, от бытовых кухонных приборов до компонентов космических кораблей. Основное направление деятельности в производстве ручного инструмента основано на использовании последних достижений техники, соединенных с немецкой точностью и надежностью.

Инструмент представленный фирмой выпускается в различной комплектации от 600 до 2200 вт, с размером пильного диска от 65 мм до 235 мм. Основную линейку моделей составляют модели для профессионального использования.

Стол для торцовочной пилы своими руками

Опорный стол, на котором можно выполнять торцовку различных материалов посредством установки торцовочной пилы, можно прибрести в магазинах строительного инструмента, где представлен широкий ассортимент подобных изделий. Но иногда бываю случаи, что нет возможности купить то, что именно нужно для процесса выполнения работ, тогда встает вопрос, а как сделать его самостоятельно.

Изначально нужно ответить на несколько вопросов, от которых зависят параметры сооружаемого изделия и материал, который будет использован, это:

1. Где он будет установлен.
2. Каким образом будет выполнено закрепление на полу или иной поверхности.
3. Какой материал и каких геометрических размеров предстоит обрабатывать.
4. Какой тип, способ крепления и геометрические размеры у торцовой пилы, которую предстоит устанавливать на изготавливаемый стол.

Техника безопасности во время работы

В основном техника безопасности для работы с такой пилой такая же, как и на обычной циркулярке:

• рука не должна проходить близко к пильному диску, используются толкатели для дисковой пилы;
• следует предвидеть возможность зажима и отброса мелкой заготовки;
• работать следует обязательно в защитных очках.

Кроме этого, есть специфика.

• включение/отключение пилы нельзя проводить штатной кнопкой, расположенной на ручке пилы. Если тянуться к ней под стол, есть вероятность попасть рукой во вращающийся пильный диск;
• сама пила должна быть закреплена достаточно надежно. При перекосе вращающийся пильный диск может зацепиться за стол, что приведет к непредсказуемым последствиям.

Преимущества: сама ручная электропила – готовый пильный узел со своим двигателем. Её можно использовать и как ручной, и как стационарный вариант.

Есть возможность пиления под углом за счет функции регулировки углового положения платформы. Пиление под углом возможно только на достаточно дорогих традиционных стационарных циркулярках.

Недостатки: в отличие от традиционной циркулярки с асинхронным двигателем, такой станок не может работать долго под большими нагрузками.

Сложность конструкции и качество сборки таких станков может быть очень разным. От сбитых из досок на скорую руку, на гвоздях, верстаков. До сложных точных устройств с салазками, подвижными упорами, винтовыми регулировками, креплениями параллельной планки и т.д. Однако, сделать такие полнофункциональные станки, аналогичные заводским стационарным циркуляркам, в домашних условиях довольно сложно. К тому же много деталей и узлов придется покупать.

Подбор материала

Чтобы сделать циркулярный стол своими руками, необходимо припомнить столярные навыки, запастись большим терпением и незначительным числом материалов и приборов.

Материалы:

• фанера 15−20 миллиметров;
• брус 50×50;
• доска;
• выключатель;
• наружная розетка;
• отрезок кабеля;
• клей ПВА;
• лак;
• саморезы.

Приборы:

• электролобзик;
• шуруповерт;
• дрель;
• линейка.

Объем столешницы будет зависеть от участка мастерской. Вместе с этим, на маленьком столе будет некомфортно распиливать большие отрезки. Если деталь полностью умещается на рабочей плоскости, срез производится ровнее и аккуратнее. Высоту ножек выбирают в зависимости от роста мастера.

Требования к распиловочной станине

В комплекте некоторых моделей и брендов есть станина заводского изготовления для фиксации пилы в стационарном варианте. Это приспособления с небольшой площадью рабочего стола, на котором проблемно ровно разместить и направить по параллельному упору заготовку длиннее 1 м, особенно тяжелую. Поэтому часто мастера для своих небольших мастерских изготавливают такие столы сами.

Требования к конструкциям просты.

1. Вся конструкция должна быть достаточно прочной, особенно уголки или брус, на которых закреплена сама циркулярка и их крепление.
2. Высота стола должна соответствовать росту мастера. Работать нужно, не сгибаясь вниз и не дотягиваясь к слишком высокой платформе. Средняя высота – 65-75 см. Иногда изготавливается низкие конструкции, которые затем ставят на верстак подходящий высоты.
3. Рабочий стол (платформа) должен иметь достаточную площадь опоры под заготовки, с которыми в основном предстоит работа. Например, для нарезки бруса рамных переплетов или ножек мебели достаточно длины стола до 70 см -100см при ширине от 50 см до 100 см. Чем шире стол, тем более широкие заготовки (доски, листы) на нем можно распускать без перевеса за край стола. Предусматривается и площадь для крепления на рабочем столе параллельного упора (упорной планки).

Этапы изготовления

Для примера работ взят случай, когда основанием для станка послужил старый стол. Если такого нет, то перед далее описанными работами, нужно изготовить еще основу. Используются бруски одинаковой длины для ножек, конструкция усиливается поперечными элементами. Основание должно получиться прочным и устойчивым, чтобы выдержать активную эксплуатацию. После этого начинаются работы со столешницей.

Этап первый

В соответствии с ранее подготовленными габаритами вырезается рабочая поверхность. Кстати, можно применять даже старую столешницу с, например, кухонного стола. Главное, чтобы материал был прочным и выдерживал все механические нагрузки.

Важная характеристика – толщина столешницы. Столяры говорят, что лучше всего, когда толщина 2 см. Такая столешница будет прочной, из какого материала она не была бы сделана, и оставит большую рабочую поверхность пилы. Проще говоря, чем больше диск «торчит» из станка, тем глубже он сможет пилить.

Кромки доски при возможности стоит отфрезеровать и отшлифовать

Это важно не только для красивого внешнего вида конструкции, а и для ее долговечности и комфорта работы. Да и заноз никому не хочется

Этап второй

В столешнице делается отверстие для циркулярной пилы. Помним, что оно должно соответствовать размерам диска. Также на поверхности столешницы нужно начертить место установки и крепления пилы.

Этап третий

Проделываются отверстия в рабочей поверхности для ее закрепления к основанию. Столешница переворачивается. Чтобы прочно соединить эти две части станка применяют саморезы и стальные уголки. Кстати, чтобы потом удобнее был процесс установки пилы, столешницу можно сразу не закреплять.

Этап четвертый

Обустраивается система электропитания и включения аппарата. Конструкция предусматривает, что пила будет всегда включенной, поэтому нужны хомуты для фиксации соответствующей кнопки. Запуск и остановка станка будет контролироваться включением и выключением электропитания. Поэтому потребуется обычный выключатель, кабель, и розетка.

Внутри устанавливается розетка, от нее выводится шнур питания для выключателя. Именно выключатель и будет запускать или останавливать станок, поэтому он должен быть под рукой, чтобы в случае аварийной ситуации мастер мог одним нажатием быстро выключить пилу. Подключается все это к ближайшей розетке в рабочем помещении.

Этап пятый

Изготавливается каркас для удобной работы с поперечным распилом. Сделать такую каретку можно из тонкого основания и двух невысоких стенок. Для этого подойдет дерево и фанера. Чтобы конструкция была подвижной, подготавливаются направляющие для стола. Это могут быть небольшие части стальной трубы с сечением 2×1 см. Монтируются отрезки труб в пазы, которые предварительно вырезанные фрезером. Такая простая конструкция значительно повысит возможности и комфорт станка.

Этап шестой

Точность работ важна, поэтому стан обязательно оснащают разметочной линейкой. При помощи фрезера делается небольшой паз для установки линейки. Если такого инструмента нет, то паз можно подготовить стамеской. Поверхность столешницы тщательно обрабатывается шлифовочной машинкой и наждачной бумагой. Линейку зафиксировать удобнее всего при помощи самонарезных болтов. Эта модификация позволит делать распил материала с точностью до миллиметра.

Дополнительные улучшения конструкции

Для удобного пользования станком проводятся улучшения конструкции. Часто устанавливают емкость под сбор стружки, стойка с пылеотводом для более чистой работы. Рабочую поверхность можно сделать раскладной, что экономит пространство, и даже подъемной, что обеспечит быстрый доступ к пиле.

Некоторые умельцы снимают кожух с инструмента, из-за чего доступна большая рабочая поверхность диска пилы. Подготавливается и специальный брусок для толкания досок

Это важно для безопасности. Чтобы не потерять этот брусок, под него делается специальная подставка или выдвижной ящик

Усовершенствуйте упор

Для более быстрой и удобной настройки станка доработайте параллельный боковой упор и дополните станок поворотным упором, помогающим обрабатывать концы узких деталей. Последний можно взять от стационарной циркулярной пилы . Врежьте в поверхность плиты алюминиевые направляющие с Т-образным профилем. Для изготовления вырезов в столешнице воспользуйтесь фрезером или циркулярной пилой с пазовым диском.

Слегка закруглите шкуркой верхние углы пазов. Нарежьте профиль по размерам, просверлите отверстия по диаметру шурупов, обработайте их зенковкой. Вложите детали в пазы, сделайте тонкие отверстия и закрутите потайные шурупы.

Высверлите в основании упора 7-миллиметровые отверстия, подберите болты с шестигранной шляпкой и пластиковые маховички с гайками.

Установите направляющий профиль в передней планке упора для закрепления прижимов, вспомогательных накладок и защитных приспособлений.

Вырежьте из фанеры крышку с отверстием по центру, закрепите её на косынках, находящихся около выреза продольного упора. Подсоедините переходной штуцер и подключайте пылесос при работе на фрезерном столе.

Добавьте к упору предохранительный щиток, изготовленный из фанерного обрезка и полоски оргстекла.

Чтобы выполнить продолговатые вырезы, просверлите в указанных точках 7-миллиметровые отверстия, соедините их касательными и сделайте пропилы лобзиком.

Изготовьте самодельные прижимы и фиксаторы, необходимые для фрезеровки мелких элементов.

Прижим-гребенку можно сделать из кленовой древесины, выбрав участок с прямолинейным расположением волокон. Щели между гребнями выполняйте на циркулярном станке:

• Установите высоту пропила 50 мм.
• Выставите ширину реза в 2 мм.
• Сделайте пропил.
• Отведите заготовку назад ручным толкателем.
• Переверните доску на 180°, пропилите с другой стороны.
• Сдвиньте упор на 5 мм, повторите операции.
• Снова отодвигайте упор и делайте пропилы по всей заготовке.

Зафиксируйте прижимы на направляющей с помощью болтов и гаек-барашек.

Отшлифуйте поверхности деталей, особенно в местах, где в процессе фрезерования будут проходить обрабатываемые заготовки. Очистите станок от пыли и покройте маслом.

Каким должен быть стол для пилы

При устройстве стационарного участка для обработки материалов требуется предусмотреть несколько нюансов.

Конструкция должна быть устойчивой и жесткой.
Материал, из которого изготавливается стол, должен отличаться прочностью и долговечностью.
Важно, чтобы поверхность стола была идеально ровной.
Необходимо предусмотреть заземление.

Стол необходимо оборудовать приспособлениями, обеспечивающими безопасность работы оператора.
Кнопка запуска пилы должна быть расположена в легкой доступности.
Следует предусмотреть место для сбора опилок, к которому должен быть обеспечен легкий доступ.
Рабочее место вокруг стола не должно быть захламлено, это повышает риск травматизма.

Стол для циркулярной пилы — фото

Материал, из которого производятся конструкции, различается в зависимости от назначения, места установки и частоты использования. Для бытовых нужд можно изготовить конструкцию из досок и фанеры и установить ее, например, в гараже. Работа с большим объемами материалов подразумевает повышенные требования к прочности и надежности сооружения. Лучшим решением в данном случае станет каркас из металлического профиля. Для снижения вибраций и большей устойчивости многие даже бетонируют ножки в полу.

Некоторые советы по устройству стола:

пильный диск должен располагаться строго перпендикулярно поверхности стола;

Пильный диск должен располагаться строго перпендикулярно

• стандартный и оптимальный размер столешницы — 1,2 х 1,2 м, но он может изменяться в зависимости от индивидуальных требований (если столешница — длинная, могут понадобиться дополнительные опорные ножки);
• высота стола зависит от роста мастера, обычно она варьируется в пределах 0,8…1,2 м;
• оператору удобнее, если стол будет установлен на ножках, а не на сплошных листах, например, фанеры;
• ширина щели, в которую выводится закрепленный снизу диск, не должна превышать толщину диска более, чем на 2 мм, иначе инструмент может быстро выйти из строя из-за засорения стружкой;

Циркулярный стол из ручной циркулярной пилы своими руками

• циркулярная пила должна размещаться по центру стола, чтобы не было сильного смещения центра тяжести;
• рекомендуется вывести кнопки управления работой пилы на столешницу или верхнюю часть ножки стола.

Пример усиленного верстака для циркулярной пилы

Какую лучше выбрать?

Основной критерий выбора монтажной пластины — ее прочность. Бюджетные варианты изготовлены из прочного листового пластика. Владельцы фрезерных столов жалуются на постепенную просадку, растрескивание и коробление подобных плит под влиянием вибрационных нагрузок. Более дорогие, но прочные плиты изготавливают из стали и алюминия.

Следующим критерием служит толщина приспособления. При помощи ручного фрезера изготавливают изделия со сложным профилем поверхности. В этом случае важна величина вылета фрезы. Чем тоньше пластина, тем больше поверхность режущих кромок. Оптимальная толщина — 4–6 мм, но это сопряжено с коэффициентом прочности материала плиты на изгиб.

Габаритные размеры крепежной пластины также влияют на ее сопротивление нагрузкам. Чем меньше размеры, тем меньше искривление поверхности. Немаловажный фактор — условия эксплуатации фрезерного стола. В помещении с высокой влажностью алюминиевое оснащение быстро окисляется, а стальное ржавеет. При данных условиях оптимальны изделия из нержавеющей стали (что ведет к дополнительным финансовым нагрузкам на покупателя) и из пластика.

Важно наличие отверстий под крепление фрезерного оборудования. В любом случае подобная оснастка подбирается под:

• конкретный тип ручного фрезера;
• цели и возможности применения фрезерного стола;
• условия эксплуатации;
• финансовые возможности потребителя.

Стоит помнить о том, что дешевые китайские модели изготавливаются из некачественных материалов, не выдерживают длительных нагрузок и служат непродолжительное время.

Сделайте столешницу

Простейший стол для фрезера — отдельная рабочая плита, размещаемая на столярных козлах или между тумбами. Приспособление обходится в копейки и изготавливается за несколько часов, но позволит производить значительную долю тех же операций, что и многофункциональный станок. Понадобится лишь МДФ или березовая фанера толщиной 19–25 мм. Лучше подойдет покрытая пластиком панель, оказывающая меньшее сопротивление трения, а ламинированная с двух сторон плита не покоробится в процессе эксплуатации.

Выставите на циркулярной пиле точный прямой угол распила, нарежьте детали согласно размерам и отшлифуйте торцы.

Совет. Перед раскроем измерьте толщину листового материала, часто отличающуюся от стандарта. Внесите поправки в чертежи, исключая проблемы при сборке конструкции.

Снимите с подошвы фрезера пластиковую накладку.

Проведите линию посередине плиты и поставьте метку, отступив 235 мм от края.

Разместите накладку так, чтобы впоследствии основные регуляторы фрезера оказались ближе к краю стола. Выровняйте визуально центр накладки с отмеченной точкой и наметьте места сверления отверстий под крепежные винты.

Определите расположение центра для подошвы с равноудаленными винтами.

Для основания с несимметрично расположенными винтами замерьте диаметр накладки и расстояние от внешней окружности до среза подошвы.

Нанесите карандашом риску на середине скошенной стороны, рассчитайте расстояние от неё до центра:

Расположите срез перпендикулярно серединной линии и отметьте центр подошвы.

Разметьте точки расположения монтажных винтов.

Высверлите отверстия крепежные и под фрезу, раззенкуйте углубления. Разметьте в основании и передней стенке упора полукруглые вырезы.

Выпилите изгибы электробзиком. Сделайте вспомогательные частые пропилы перпендикулярно краю детали, чуть-чуть не доводя до линии разметки. Потом ведите пилку немного ближе контурной линии — кусочки будут выпадать, не препятствуя движению полотна. Отшлифуйте вырез обернутой вокруг трубы шкуркой.

Закрепите снизу столешницы соединительные планки.

Склейте все заготовки и скрепите дополнительно шурупами. Подберите винты длиннее штатных на толщину фанеры и установите фрезер снизу плиты.

Закрепите столик на козлах зажимами, зафиксируйте положение упора струбцинами и приступайте к работе.

Стационарная установка

Если ваша пила оснащается возможностью стационарного монтажа, это существенно расширит функциональные способности вашего электроинструмента.

Пила с таким устройством включает следующие вспомогательные элементы для стационарной установки:

• Струбцины, фиксирующие на верстаке пилу;
• Ножки;
• Пластина. Отвечает за крепление защиты;
• Кнопочный зажим. Устройство позволяет зафиксировать во включенном положении кнопку активации пилы.

Если пластины слишком маленькие, чтобы их можно было безопасно разместить на эстакадах, тогда вы должны поместить большую деревянную табличку с надписью внизу. В качестве альтернативы просто перейдите на два толстых квадрата. Если вы хотите согласиться на несколько пластин, вы можете легко складывать их, разделенные деревянными полосками. Затем вы можете видеть сквозь слой за слоем. Предпосылкой является, конечно же, правильная настройка глубины резания на погружной пиле.

При использовании направляющей в первый раз, тогда обычно направляющая кромка из пластмассы должна быть отрезана там. Таким образом, обеспечивается то, что передняя кромка рельса позже представляет собой фактическую резку пильного диска. Первый шаг в почти каждый распиловках распиловки опорного прямого края. Например, если вы покупаете целый лист фанеры, края часто изогнуты или полны причуд. Поэтому всегда желательно сначала отделить узкую полосу 1-2 см с помощью погружной пилы.

Ручная пила превращается в стационарную путем нескольких простых манипуляций.

1. Первым делом закрепите ножки. Извлеките заглушки-болты, на их место установите болты, предназначенные для монтажа ножек.
2. Закрепите пластину для фиксации защиты. Убедитесь, что защита оказалась вправленной в корпус, надежно прижата пластиной.
3. Струбцины крепят к верстаку пилу. Для этого нужно вставить соответствующие крючки в крепежные отверстия.
4. Установка пилы вверх ногами доступна не во всех моделях. Только специально предназначенные для этих целей инструменты могут монтироваться таким образом.
5. Если не предназначенный для установки вверх ногами инструмент так закрепить, диск может заклинить, двигатель пилы перегрузится.
6. Чтобы убедиться в допустимости того или иного варианта установки вашей пилы, внимательно изучите руководство по эксплуатации.

Возможность работы с металлом

При этом разрезе важно только, чтобы направляющая была достаточно длинной, чтобы проследить всю длину за один раз. Это гарантирует, что у вас есть действительно прямой край

Теперь у вас есть прямой край, который может служить основой для всех остальных упоров направляющей. Большинство направляющих рельсов имеют основание с полосой из пенорезины. Это гарантирует, что направляющая направляющая с прикрепленной погружной пилой не скользит так легко. Предпосылкой является, конечно, то, что доска лежит ровно — не качаться и не скользить. Тогда это не имеет значения, если доска немного колеблется или изгибается — разрез с дайвинг-пилой всегда находится точно в нужном месте. Стандартная задача — разрезать пластинку с параллельным разрезом. С чистым опорным краем это не проблема.

Мини циркулярная пила своими руками

Для распиливания деталей небольшого размера можно изготовить мини-станок без рабочего стола.

В качестве электропривода для распилочного механизма может послужить старая дрель. Специальный вал для вставки в патрон дрели придется заказать у токаря. На него должен прочно насаживаться зубчатый диск и 2 подшипника.

Каркас для установки вала изготавливается из двух параллельных отрезков доски твердых пород древесины с отверстиями для запрессовки подшипников. Рабочую поверхность можно изготовить из оргалита или оргстекла. Дрель и каркас устройства крепятся к доске толщиной 30-40 мм.

Инструмент, установленный вверх ручкой, должен быть надежно закреплен хомутом к основанию в цилиндрической части корпуса около патрона. Доска, служащая основанием мини-циркулярки, притягивается к обычному столу струбцинами. Корпус перевернутой дрели и плита основания должны находиться на одном уровне.

Направляющую планку для мини-циркулярной пилы можно изготовить из бруска 50×50 мм.

На одном конце его жестко закрепляется упор, выпиленный из доски. Он должен прилегать к торцу рабочей поверхности. В другой торец направляющей планки закрепляется шпилька с резьбой.

На нее надевается второй упорный элемент (брусок) через высверленное в нем отверстие. Упоры стягиваются с помощью закручивания на шпильке гайки-барашка. Направляющий ограничитель устанавливается на необходимое расстояние от диска и закрепляется по типу струбцины.

По вашему усмотрению самодельную циркулярную пилу в простом исполнении вы можете усовершенствовать установкой дополнительных элементов и применением других материалов. Улучшить функционал станка можно оборудованием его кареткой для подачи материала, изменением крепления рабочего механизма, установкой других дополнительных устройств для управления пилой.

Наличие в домашнем хозяйстве необходимого минимума инструмента для несложных работ вполне оправдывает необходимость иметь в обиходе небольшой ящик с самыми простыми инструментами.

А вот когда возникает необходимость провести простой ремонт или реализовать давнюю мечту о небольшом хобби, вот тогда и возникает необходимость в покупке или самостоятельном изготовлении несложного, но очень нужного столярного инструмента – стационарной циркулярной пилы.

Практическое применение подобного рода инструментов у разных мастеров проходит по-разному, в одном все сходятся однозначно, это то, что такой станок просто необходим в парке домашнего инструмента.

В практическом плане стационарная циркулярная пила необходима:

• для продольного роспуска древесины;для обрезки краев не обрезной доски для получения ровных сторон;для получения одинаковых по размерам планок, реек, досок;для выборки части доски (четверти) для создания плотного соединения досок в щит.в чисто хозяйственном плане циркулярка, просто необходима для резки дров из отходов деревообрабатывающего производства.

Вместе с тем в случае если к вопросу оборудования станка подойти творчески и приложить немного больше усилий, то в результате может получиться станок с целым набором универсальных функций:

1. пиления;шлифования;строгания;сверления;заточки инструмента.

Полезные дополнения

Опциональные устройства способны сделать работу инструмента более легкой и эффективной, повысить комфорт использования и качество распила

Обратим внимание на наиболее популярные дополнения:

• Лазерная указка дает возможность сохранить точность направления распила, даже если разметка плохо заметна;
• Разметка на платформе – еще один способ повысить точность распиловки;
• Блокиратор шпинделя позволяет заменять пильный диск быстрее и легче (в его отсутствие необходимо применение двух ключей);
• Для удаления образующихся при работе опилок и мелкой пыли модели снабжаются пылесборниками. Такое устройство может быть встроенным или подключающимся через специальный патрубок. Через патрубок к циркулярной пиле может также подключаться бытовой или строительный пылесос. Очень полезное дополнение.

Существующие виды

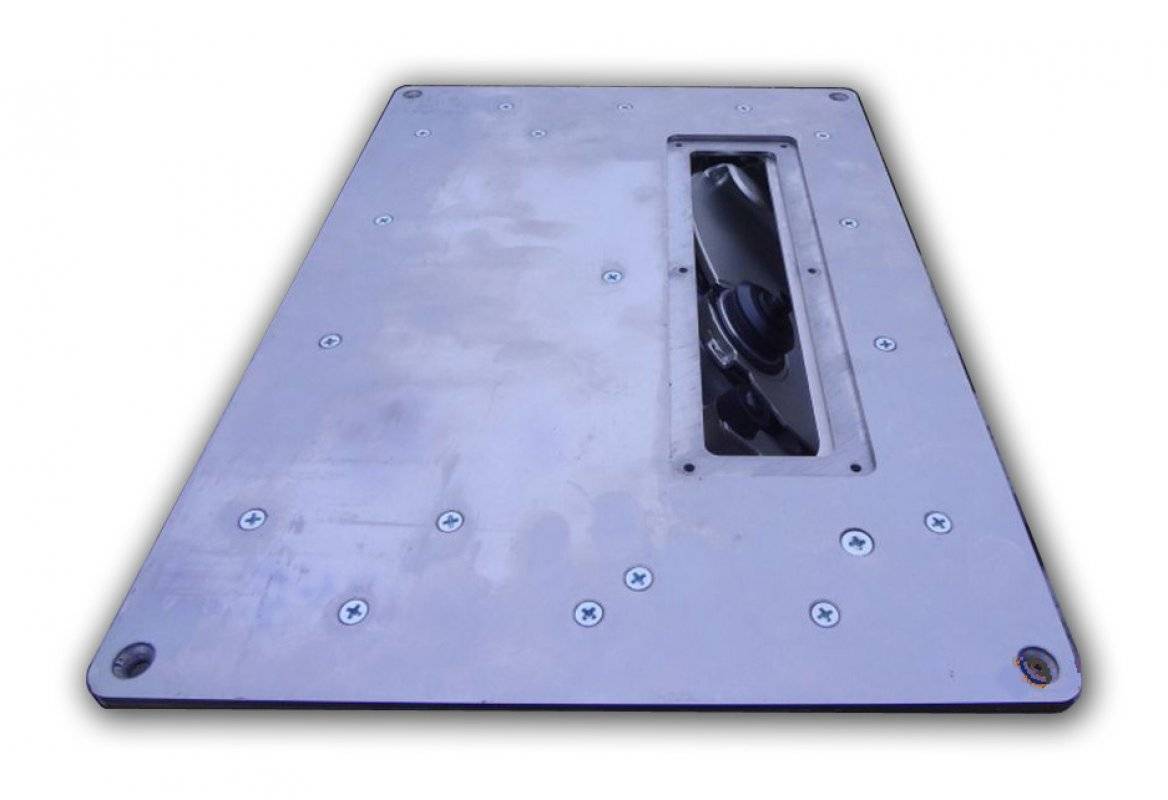

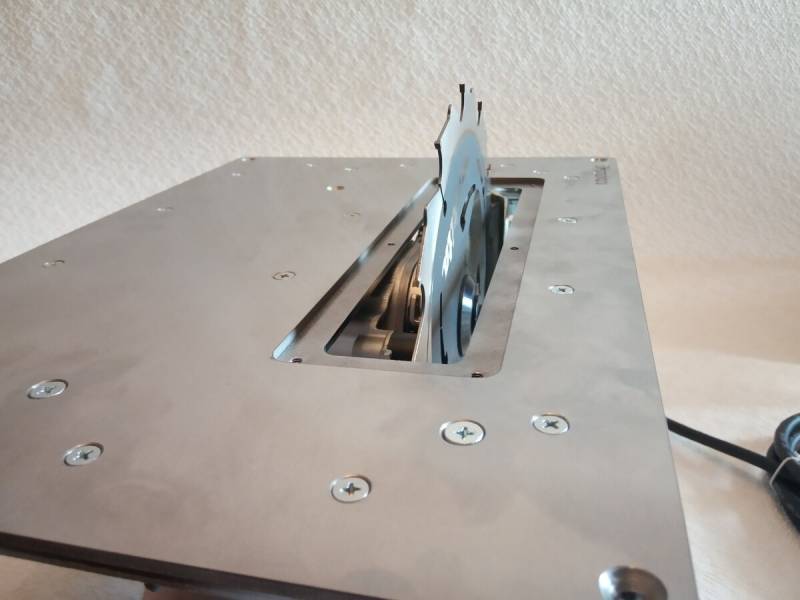

В продаже представлены монтажные плиты, изготовленные из:

• стали;
• нержавеющей стали;
• алюминия;
• фенола;
• карбона;
• других прочных листовых материалов.

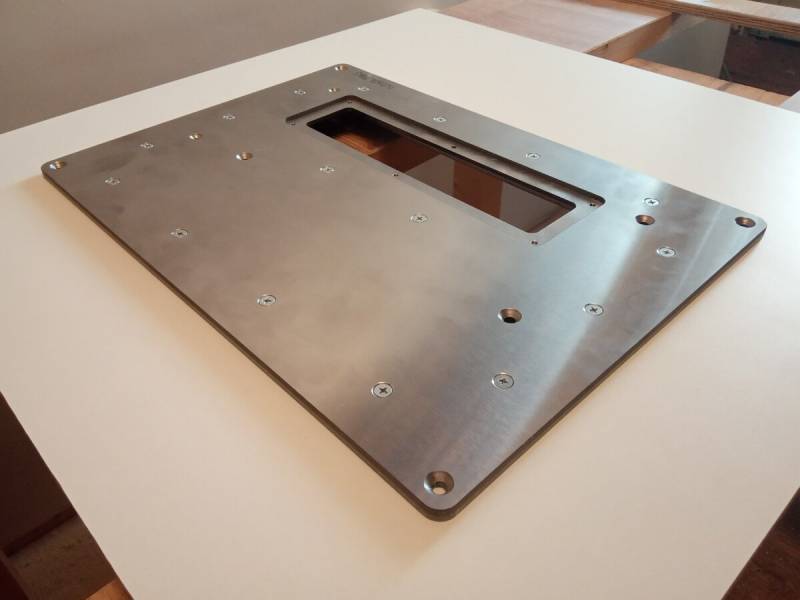

Стандартный размер пластин:

• 220х320 мм;
• 235х300 мм;
• 250х350 мм;
• толщина от 6 мм до 12 мм.

Стандартные сменные кольца для копировальных втулок выпускаются с внутренними диаметрами:

• 10 мм;
• 15 мм;
• 25 мм;
• 35 мм;
• 45 мм;
• 68 мм;
• кольцо-заглушка.

Под заказ выпускают кольца с дополнительными диаметрами от 6 мм.

Основные производители данного вспомогательного оснащения:

• BLACK&DECKER.
• Bosch.
• DeWalt.
• Felisatti (Интерскол).
• Макита.
• Hitachi.
• Triton.
• HAMMER.
• Kreg.
• и другие.

Кроме монтажных пластин, выпускаются крепежные блоки в целом. Они способны:

• опускать и поднимать привод с высокой точностью;
• регулировать наклон фрез;
• выполнять другие операции.
