Пневмодомкрат. Быстро и просто поднимаем авто

Как собрать простой пневматический домкрат?

В отверстие подушки вкручивается болт, в котором предварительно необходимо проделать сквозное отверстие. В это отверстие будет вмонтирован колесный штуцер. Все соединения должны быть резьбовыми, и их необходимо уплотнить ФУМ-лентой. Конструкцию самодельного домкрата можно считать законченной. При его использовании достаточно подставить домкрат под порог автомобиля и наполнить подушку воздухом. Использовать можно обычный автомобильный насос. Преимущества такого домкрата в его простоте и надежности. При этом нет необходимости устанавливать устройство на плотную горизонтальную поверхность. Домкрат выполнит свою работу в любых условиях. Но и недостатков имеется в избытке:

Схема простого пневматического домкрата из трубы.

  • большие габариты: с таким устройством очень неудобно обращаться, если ваш автомобиль имеет низкую посадку;
  • при подъеме автомобиля приходится пользоваться насосом, а это довольно долго и затруднительно.

Выход заключается только в использовании компрессора или баллона со сжатым воздухом. Но чтобы конструкция работала безотказно, ее потребуется дооборудовать редукционным клапаном. При избыточной подаче давления внутрь резиновой камеры такой клапан автоматически откроется и предотвратит разрыв резины.

Самоделок на основе подушки от грузовика уже существует достаточно много. Но используются они по прямому назначению обычно только в гаражных условиях. Только здесь можно быстро обеспечить необходимую высоту подхвата и высоту подъема. А вот насчет грузоподъемности можно не беспокоиться: пневматический домкрат, собранный своими руками из подушки, можно применить практически для любых марок автомобилей.

Как выбрать

Перед покупкой пневмодомкрата необходимо определиться с типом конструкции – пневмоподушка или подкатной механизм. Основным элементов в обеих конструкциях является прорезиненная подушка, но принцип использования и тип работ, который можно выполнить, различный.

Рабочее давление надувной конструкции может быть низким (до 1 бар) и высоким (6-8 бар).

Для автосервиса, шиномонтажа и СТО, оборудованного пневмоустановкой, подойдет вариант с рабочим давлением порядка 8 бар.

Устойчивость воздушной подушки определяется размерами рабочей площадки. Профессиональные пневматические домкраты могут поднимать транспортное средство на неровной поверхности, обеспечивая при этом высокую устойчивость для выполнения ремонтных и аварийных работ.

Важно

При выборе необходимо обратить внимание на следующие параметры:

  • Длина шланга. Чем длиннее шланг, тем больше возможностей для подъема транспортного средства при установке баллона с воздухом в отдалении от автомобиля.
  • Наличие шипов. Наличие шипов делает подушку в надутом состоянии более устойчивой при проведении работ.
  • Высота подхвата. Для подкатных надувных механизмов является важным параметром, поскольку изделие на платформе уже имеет высоту порядка 15 см.
  • Устойчивость конструкции. Заполненная воздухом или отработанными газами конструкция является неустойчивой. Наличие специальной металлической площадки позволяет увеличить устойчивость.
  • Наличие пазов опорной подушки. Пазы в конструкции исключают соскальзывание кузова автомобиля при подъеме или спуске.

Не важно

Следующие параметры при покупке пневмоподушки не имеют решающего значения:

  • Рабочий ход. Некоторые производители указывают в технических характеристиках рабочий ход, который для пневмоподушек равен максимальной высоте подъема с учетом высоты самого изделия.
  • Цвет. Не имеет значения цвет воздушной подушки при покупке устройства.
  • Коврики. Наличие одного или двух резиновых ковриков в комплекте с пневматическим устройством является рекламным ходом производителя и на эффективность работы никак не влияет.
  • Манометр. Определение давления в системе во время подъема транспортного средства не является необходимым для выполнения ремонта или шиномонтажа в автосервисе.

Виды и сравнительные характеристики

Наверное, у каждого хорошего хозяина есть в наборе инструмента домкрат. А те, кому часто приходится поднимать грузы, ремонтировать автомобиль, менять колеса, знают, что, по технике безопасности, необходимо ставить несколько единиц подъемного инструмента для страховки.

Конечно, в качестве запасного варианта может применяться обычный твердый предмет. Например, всем знакомо подкладывание кирпичей. Но такой кустарный подход попросту не может внушать должной уверенности. Поэтому иногда можно подойти к вопросу безопасности основательнее и сделать для гаража самодельный домкрат. Тем более никаких особых сложностей эта работа не предполагает.

Сегодня популярны такие виды:

У каждого вида домкрата есть собственные преимущества и недостатки. Какие-то проще в устройстве (следовательно, их легче собрать своими руками), какие-то считаются самыми надежными и мощными.

Винтовые

Устройство винтового домкрата максимально простое и проверенное временем. По этой причине эти виды считаются самыми распространенными. Часто именно такими домкратами комплектуются стандартные наборы автомобилиста.

Но, несмотря на то, что они просты в сборке, воспроизвести механизм самостоятельно будет очень сложно, потому что потребуется повторить особый рисунок резьбы, которая наносится на подъемный рычаг и упор. Зубьям задается трапециевидная форма по таким причинам:

  • такая резьба обладает функцией самозатухания (не раскручивается под действием груза);
  • передающее усилие многократно увеличивается (ограничения использования: от 500 килограммов до 10 тонн), что обеспечивает простоту в эксплуатации.

Такие подъемные инструменты стоят не дороже остальных аналогов, поэтому большого смысла в создании самодельного винтового домкрата нет.

Реечные

Реечные конструкции используются преимущественно для подъема грузов на большую высоту. В них также оптимально рассчитано усилие.

Механизм также достаточно сложен. Технологичность заключается в том, что рычаг постепенно приводит в движение шестерню, которая движется по вертикальной рейке со специальными стопорными отверстиями.

Сделать реечную конструкцию своими руками сложно.

Пневматические

Пневматические или бутылочные домкраты работают по принципу перекачивания сжатого воздуха в специальную емкость, которая выдавливает шток и поднимает груз. У таких моделей хорошая грузоподъемность, а запас хода ограничивается лишь длиной подъемной рейки.

Сделать самодельную пневматическую конструкцию можно, купив только основной механизм со сжатым воздухом. А рычаги и дополнительные детали (колеса, упоры) вполне по силам сделать своими руками, предварительно все рассчитав.

Гидравлические

Пожалуй, самым оптимальным вариантом подъемного механизма, сделанного своими руками, можно назвать гидравлический. Как правило, конструкция подразумевает создание подкатного механизма на колесиках и легкость при подъеме.

Принцип работы гидравлического домкрата такой же, как у пневматического. Только поднимает шток не сжатый воздух, а масло, имеющее низкий коэффициент сжатия. По этой причине гидравлические домкраты применяются в профессиональных автомастерских (некоторые модели способны поднимать груз до 20 тонн).

И, конечно, если воспроизвести конструкцию в собственном гараже, то получится полезный и незаменимый инструмент.

Приобретается емкость с маслом и рычаг для работы. А все остальные элементы проектируются по мере необходимости.

Пневмодомкрат. Быстро и просто поднимаем авто

Автомобильные поездки на любое расстояние могут быть богаты неожиданностями – как приятными, так и не очень.

С приятными справится любой автомобилист, а вот с такими автоказусами как неприятный прокол колеса встречаться, конечно, не хочется, но, тем не менее, приходится часто.

На такие случаи в багажнике автовладельца просто обязаны быть запаска и домкрат – нехитрое приспособление позволит заменить колесо практически в любых условиях. Сегодня мы поговорим о пневматической версии домкрата, а именно о пневмодомкрате.

Как работает пневмодомкрат?

Автоиндустрия не стоит на месте, а развивается семимильными шагами, а потому все чаще вместо обычного механического домкрата автомобилисты (особенно женского пола) предпочитают пневмодомкрат, который представляет собой лёгкую в использовании надувную конструкцию, удобную для замены колеса.

Принцип работы пневмодомкрата очень прост – это своеобразная надувная подушка, в сдутом состоянии устанавливаемая под днище автомобиля при шиномонтаже со стороны заменяемого колеса (место расположения то же, что и при использовании механического ручного домкрата).

Прилагаемые к воздушному домкрату шланги максимально герметично подсоединяются к автомобильной выхлопной трубе: отрабатываемые при работе двигателя газы наполняют камеру пневмодомкрата, которая постепенно поднимает корпус автомобиля (в качестве источника воздуха также можно использовать баллон со сжатым воздухом или компрессор).

Никаких физических усилий – даже хрупкая девушка сможет выполнить такую процедуру без посторонней помощи. После заполнения воздушного мешка до нужного объёма подача воздуха прекращается.

Наполнение камеры идёт весьма интенсивно, а потому приведение воздушного домкрата в рабочее состояние составит буквально пару минут – если время в поездке поджимает, то такая экономия временных затрат будет очень актуальна. Высота подъёма автомобиля регулируется объёмом заполненной воздухом камеры пневмодомкрата.

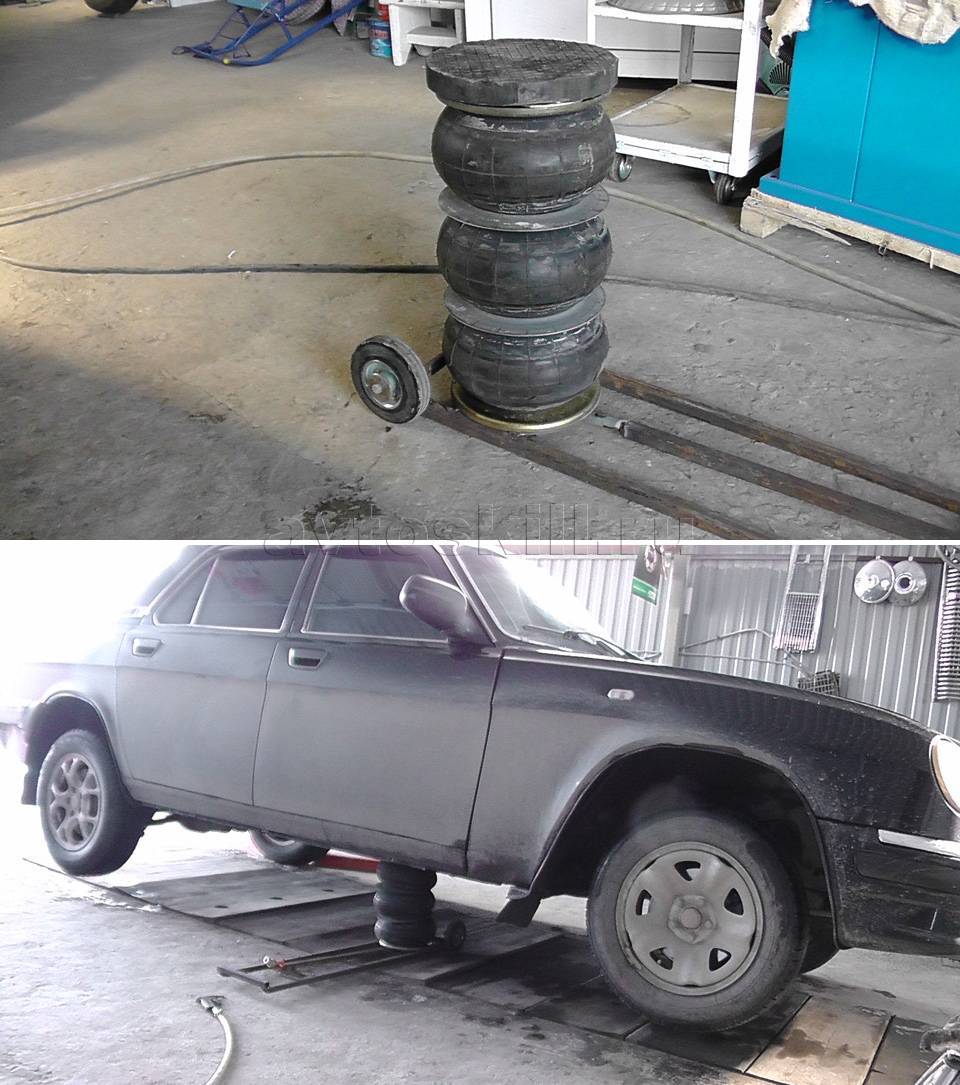

Пневмодомкрат своими руками

Надувной домкрат (в том числе подкатной) вполне можно сделать и своими руками, для этого потребуется:

  • подходящая по размеру пневматическая подушка (например, от грузовой машины);
  • закрепляемая на нижней части подушки деревянная подставка или металлическая станина, которая не позволит шлангу прижиматься, а заодно займёт часть пространства дорожного просвета автомобиля;
  • шланг надува может быть оборудован компрессорными кранами для поступления воздуха в подушку и/или стравливания сжатого воздуха из неё после окончания работ.

Дополнительное удобство самодельного пневматического домкрата состоит в том, что его параметры можно легко адаптировать под конкретный автомобиль, а также предусмотреть защиту окрашенной поверхности автомобильного корпуса от повреждений и царапин.

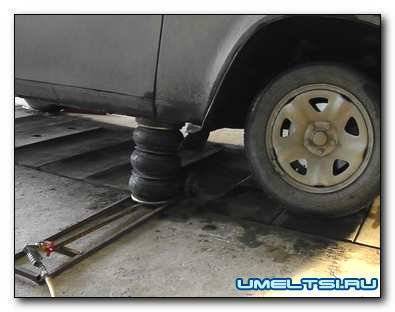

Пневматический домкрат своими руками

В качестве примера также рассмотрим пневматическое устройство, которое проще всего сделать. Итак, понадобятся:

  • Воздушная подушка. Основная работающая часть, которую можно найти на разборке или на рынке. В её роли может выступить обыкновенный резиновый баллон с пневматической подвески автомобиля. Лучше всего подойдёт с грузового, поскольку он намного прочнее и выдерживает сильное давление, что увеличивает подъёмный момент. Но у него большая высота, поэтому подставить такой домкрат под машину с малым клиренсом не всегда получится;
  • Два болта. Они понадобятся для изготовления клапана в подушку. Вообще в ней изначально есть заводское отверстие с резьбой, в которое вкручивалась трубка высокого давления. Теперь вместо неё нам нужно подобрать того же диаметра болт, а затем найти ещё один, который послужит верхней крышкой. Их нужно высверлить так, чтобы при соединении друг с другом внутри них получалась полость. Затем помещаем внутрь верхнего болта шарик от подшипника и прочный штуцер для накачки. Теперь всю конструкцию можно сварить и закрутить в отверстие подушки.

В принципе, таким самодельным устройством уже спокойно можно поднять любой легковой автомобиль. Достаточно подставить пневматический баллон под платформу на днище и подсоединить шланг высокого давления к штуцеру. Подавая сжатый воздух, подушка начнёт подниматься вместе с машиной.

Принцип работы самодельного пневматического домкрата

Для удобства такой домкрат можно доделать, придумав ему надёжную платформу с колёсиками. Таким образом, если баллон брать на разборке, то устройство собственного изготовления выходит практически за копейки.

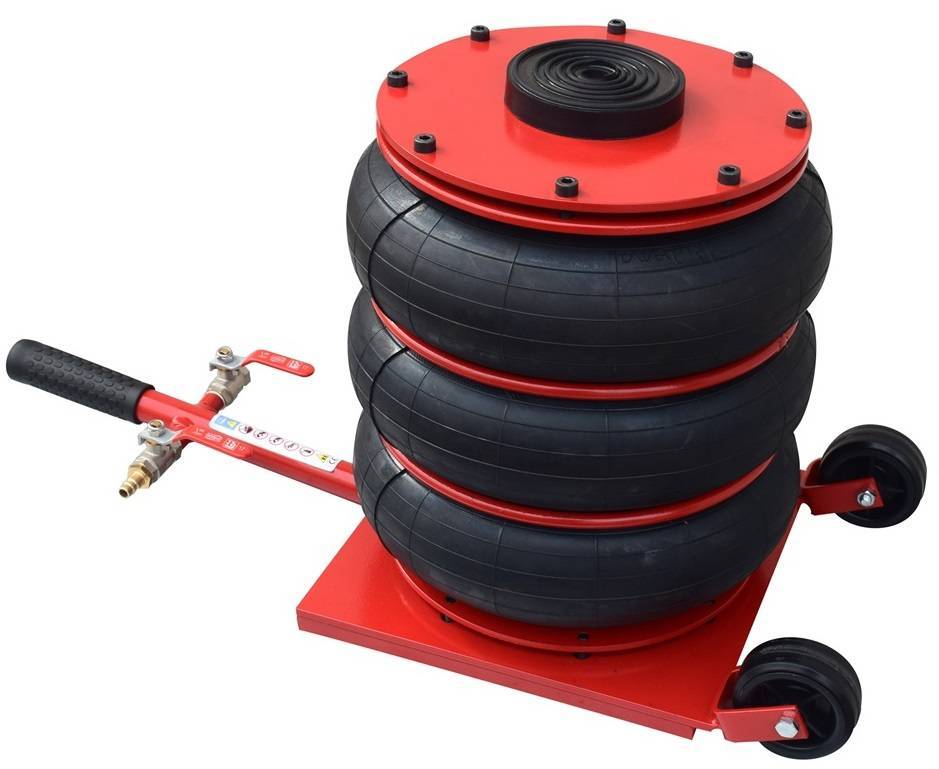

Улучшенный пневмодомкрат на колесиках

Также можете посмотреть несколько видео, как сделать пневматический домкрат своими руками:

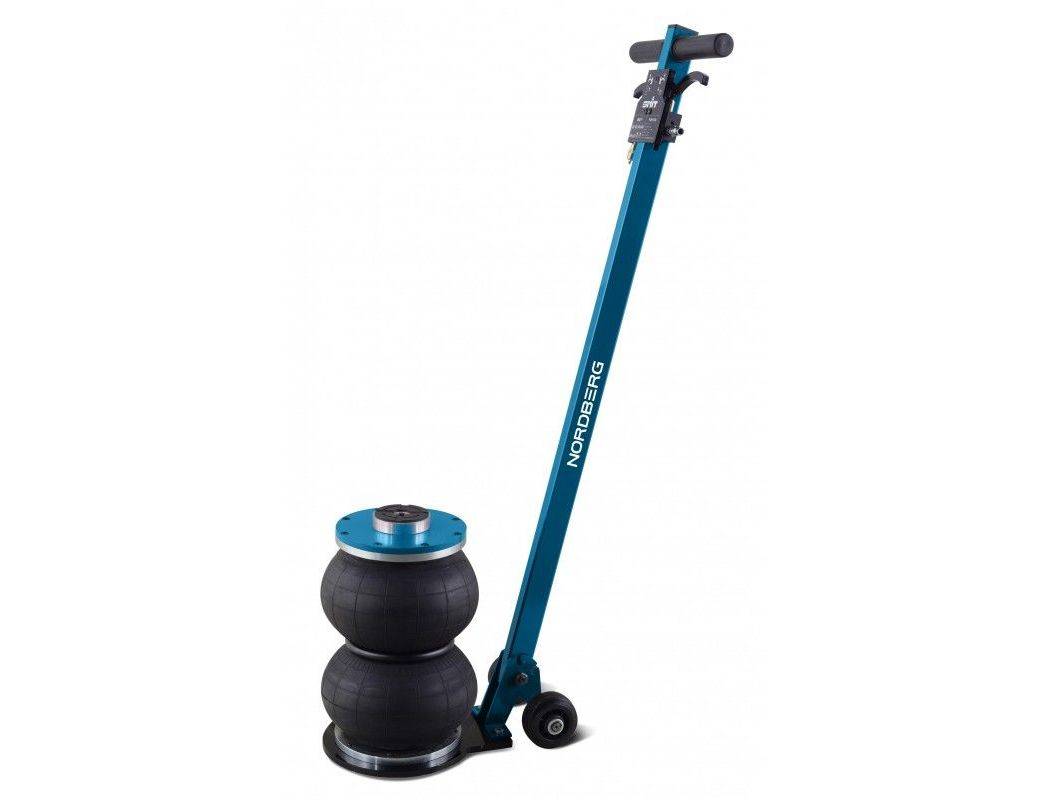

Как выбрать качественный инструмент: сравнение производителей и моделей

Главное преимущество чертежа любой модели надувного подъемника заключено в том, что с его помощью можно осуществить подъем даже того транспортного средства, у которого минимальный дорожный просвет. При использовании такого инструмента не нужно прилагать особых усилий, поскольку надувается он исключительно выхлопными газами.

К популярным моделям подкатных домкратов относится «СОРОКИН 3.693», который комплектуется разветвителем. За счет этого инструмент можно эксплуатировать даже для ремонта транспортных средств с двумя выхлопными трубами. К достоинствам данной конструкции относится высота подхвата, составляющая 50 мм, грузоподъемность 3 т, а также высота подъема, которая достигает 640 мм. Недостаток надувного домкрата «СОРОКИН» – высокая стоимость и плохое качество резинового коврика.

Обратите внимание! Судя по отзывам потребителей, подъемник марки «СОРОКИН» является довольно неплохим изделием, но использовать его можно только для ремонта легковых машин. Максимальная нагрузка снижает высоту подъема. Это способствует тому, что колеса внедорожника могут так и не приподняться

Это способствует тому, что колеса внедорожника могут так и не приподняться.

Еще одной популярной маркой пневматических домкратов является инструмент Trommelberg C107707, в комплекте с которым идет клапан перегрузки и клапан накачки. У данных устройств высокая надежность, а также хорошая выносливость, которая позволяет вынести давление до 8 бар. Автолюбители отдают предпочтение марке Trommelberg благодаря приличной грузоподъемности механизмов, которая равняется 2 т, а также устойчивости к повреждениям случайного характера.

Пневматический домкрат марки Trommelberg

Более совершенная конструкция

Более интересная конструкция пневматического домкрата включает в себя металлический корпус цилиндрической формы. Внутри корпуса располагается резиновая камера от легкового автомобиля. Штуцер выводится наружу корпуса и закрепляется контргайкой.

Сама же камера складывается гармошкой внутри цилиндра. Сверху на камере находится еще один цилиндр меньшего диаметра. Подбирается он таким образом, чтобы движения внутри корпуса были свободными, но люфт должен отсутствовать. На подвижном корпусе монтируется вертикальная стойка (или несколько стоек). Стойку желательно выполнить из прочной металлической трубы, внутри которой нарезана резьба. В стойку вкручивается длинный болт, на шляпку которого приварена металлическая пластина.

Размеры самодельного пневматического домкрата.

Такая конструкция пневматического домкрата имеет ряд преимуществ:

  • он меньше по высоте, следовательно, работать с ним удобнее;
  • есть возможность менять высоту стойки за счет изменения положения болта;
  • достаточно большая высота подъема и хорошая грузоподъемность (для замены колеса “газели” вполне подойдет, а для легкового автомобиля тем более).

Но и о недостатках нужно говорить:

  • для надежного расположения на поверхности необходимо будет дополнительно обеспечить прочную опору:
  • автомобильная камера внутри корпуса быстро изнашивается, поэтому потребуется частая замена.

Если пневматический самодельный домкрат используется редко, то и в этом случае вас может подстерегать неприятность: резина в сжатом положении тоже может быстро прийти в негодность. Продлить жизнь устройству поможет использование смазок. Резину достаточно плотно промазать вазелином перед укладкой. И для подвижного цилиндра (поршня) тоже будет хорошо, так как стенки корпуса будут смазываться и это уменьшит трение металлических деталей. Работать описанный домкрат может как от насоса, так и от компрессора. Кстати, в этом случае накачать насосом будет не так затруднительно. Первые несколько толчков не приведут к результату, но чуть позже вы заметите, что домкрат работает.

Характеристики пневмодомкрата

Если мы заинтересованы в том, чтобы устройство работало с запасом надежности и прочности, то подбирать подушку лучше такую, которая рассчитана на 5-6 атмосфер минимум. Это гарантирует безопасный подъем автомобиля на полную высоту, причем при определенных доработках можно изменять высоту подъема. Тем не менее, наш домкрат должен отвечать на вполне конкретные вопросы.

Грузоподъемность. Любой домкрат имеет предел по грузоподъемности, превышать который не стоит. Это относится и к пневматическим устройствам. Если мы покупаем домкрат, тогда проще — производитель всегда укажет грузоподъемность, причем с запасом. В случае с самодельным домкратом, производителем являемся мы сами, поэтому грузоподъемность нашего домкрата зависит от поставщика комплектующих. То есть, от того грузовика, от которого взята подушка пневмоподвески. В принципе, все они способны выдержать от полутора до трех тонн, однако, стоит уточнить по характеристикам определенной модели подвески. То же касается и давления, которым домкрат будет накачиваться. Подъемная высота. Тоже немаловажный показатель, поскольку не стоит и затевать историю с изготовлением домкрата, если его подъемная высота не больше, чем высота у штатного гидравлического или винтового, который лежит в багажнике. Пневмодомкрат тем и ценен, что его можно подставить под любую точку кузова и он сможет поднять автомобиль на высоту, недоступную для гидравлики. Высота подхвата

Для легковых автомобилей это тоже немаловажно. В тех случаях, когда необходимо поднять не просто кузов для замены колеса, а приподнять балку неразрезного моста на внедорожнике или Газели, переднюю балку, словом, те точки, куда доступ обычному домкрату закрыт. И тут стоит подумать не только об использовании домкрата в качестве подъемника только для автомобиля

Вспомните, сколько было случаев, связанных с перемещением или подъемом неподъемных сейфов, шкафов, верстаков, прочих тяжелых штук. Домкрат с пневматикой и здесь будет к месту

И тут стоит подумать не только об использовании домкрата в качестве подъемника только для автомобиля. Вспомните, сколько было случаев, связанных с перемещением или подъемом неподъемных сейфов, шкафов, верстаков, прочих тяжелых штук. Домкрат с пневматикой и здесь будет к месту.

Самостоятельное изготовление

Сделать домкрат пневматический своими руками можно для того, чтобы существенно сэкономить. Для самодельной конструкции понадобится:

  1. Подушка от грузовика. Именно в этот элемент проводится накачивание воздуха.
  2. Болт определенного размера, который подходит под отверстие подушки. Через него будет передаваться воздух
  3. Колесный болт от Жигулей.
  4. Шарик, расположенный свободно в болту. Он будет играть роль клапана, который не даст воздуху выходить из подушки.
  5. Камерный штуцер и дрель.

Пневмо домкраты автомобильные своими руками собирается следующим образом:

  1. Выбранная подушка должна иметь отверстие под болт.
  2. Заранее в болту проводится создание отверстия, в которое вставляется камерный штуцер.
  3. В роле клапана применяется колесный болт.

Все элементы соединяются между собой. Стоит учитывать, что домкрат из пневмоподушки своими руками можно только при наличии специального насоса. Подобное устройство должно использоваться при подкладывании деревянного бруска под кузов транспортного средства. При желании к конструкции можно приделать специальную тележку, за счет которой можно упростить работу.

Недостатком самодельного механизма назовем довольно большие размеры применяемой подушки от грузовика. Именно поэтому подобный домкрат нельзя назвать мобильным, он занимает много места в багажном отделении. Также самодельный вариант исполнения не подходит для автомобилей с небольшим клиренсом.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

У вас есть гараж и вас не покидает мысль самостоятельной сборки пневматического домкрата? Это сделать абсолютно реально, при чем мы не будем использовать сложные инструменты и конструкции. Почему домкрат именно пневматический – просто он самый доступный. В гараже это самый удобный вариант. Кроме того, в дороге пневматический домкрат будет как нельзя кстати. Единственный минус – в магазинах его найти сложно, а если и найдешь – купить можно будет только по высокой цене. Но не многие знают, что это приспособление можно смастерить своими силами, и за гораздо меньшие деньги.

Ремонт пневматического домкрата своими руками

Первой и самой распространенной причиной, по которой домкрат может плохо держать нагрузку или вовсе прийти в непригодность, является неправильное хранение устройства. Все дело в том, что инструмент нельзя хранить и перевозить в надутом и горизонтальном положении, поскольку в корпусе может образоваться дыра, через которую будет просачиваться воздух.

Чтобы избежать такой нежелательной проблемы, подъемник нужно регулярно осматривать на наличие коррозии, а также производить промывку гидросистемы.

В процессе ремонта пневматического домкрата в домашних условиях необходимо полностью менять манжеты и уплотнители. Опытные автолюбители не рекомендуют оббивать пороги автомастерских в поисках оригинальных уплотнителей, потому что такие поиски, скорее всего, не увенчаются успехом. Такое утверждение связано с тем, что параметры уплотнителей пневматических домкратов отличаются стандартными размерами, а приобрести их можно в любом магазине, который специализируется на продаже комплектующих для автомобильной или тракторной гидравлики. Прислушавшись к данной рекомендации, можно сэкономить значительную сумму денег и не прилагать слишком много усилий.

После сборки и ремонта домкрата пневматического автомобильного можно снова приступать к его эксплуатации. Но стоит помнить, что в процессе пользования обязательно нужно соблюдать правила техники безопасности, чтобы не причинить вред ни себе, ни транспортному средству.

Автомобильные поездки на любое расстояние могут быть богаты неожиданностями – как приятными, так и не очень. С приятными справится любой автомобилист, а вот с такими автоказусами как неприятный прокол колеса встречаться, конечно, не хочется, но, тем не менее, приходится часто. На такие случаи в багажнике автовладельца просто обязаны быть запаска и домкрат – нехитрое приспособление позволит заменить колесо практически в любых условиях. Сегодня мы поговорим о пневматической версии домкрата, а именно о пневмодомкрате.

Механизм нагнетания воздуха

Если мы говорим о гаражном использовании устройства, или использовании в условиях шиномонтажа, то тут только один вариант. Это компрессор, который работает от сети 220 вольт. Есть, кстати модели пневмодомкратов, которые могут обходиться и компрессором, который нагнетает не более 2 атмосфер и работает от бортовой автомобильной сети в 12 вольт, но такой вариант хорош на природе, когда других вариантов вывесить автомобиль нет.

В гараже нужен надежный и производительный компрессор, хотя практически все современные модели обеспечивают давление 6 атмосфер, вполне достаточное для работы пневмоподушки от грузового автомобиля.

Преимущества пневмодомкрата

Пневматические домкраты автомобильные должны обладать определенными эксплуатационными характеристиками, к примеру, быть компактными и мобильными. Основными преимуществами пневматического устройства можно назвать нижеприведенные моменты:

  1. Для подъема конструкции требуется относительно небольшое количество времени. Как правило, на это уходит около двух минут.
  2. Высокая грузоподъемность существенно расширяет область применения механизма. Большая часть моделей характеризуется грузоподъемностью около 2-5 тонн.
  3. Высота подъема составляет более 50 см. Этого показателя вполне достаточно для того, чтобы заменить колеса. Некоторые модели предназначены для проведения такелажных работ, характеризуются они высотой подъема около 70 см.
  4. Нет необходимости в проведении периодического обслуживания. Это связано с тем, что нет механических элементов, которые могут изнашиваться.
  5. Высокая надежность конструкции.
  6. Нет необходимости в прикладывании большой механической нагрузки.
  7. Возможность применения в полевых условиях.
  8. Устойчивость механизма при его применении благодаря значительной площади опоры.

Домкрат подкатной пневматический характеризуется тем, что довольно прост в применении. Его конструктивные особенности позволяют быстро поднять автомобиль или другое устройство.

Сила подъема: основные моменты

Таблица характеристик домкратов.

Есть несколько вариантов, как домкрат может поднимать автомобиль:

Несмотря на то что пневматический домкрат — самый простой в эксплуатации, есть и свои нюансы в его использовании. Чтобы избежать вылета инструмента из-под машины, его следует правильно укладывать. Поэтому перед тем, как использовать новый прибор, лучше его один раз накачать вхолостую, после этого он спускается и складывается должным образом сам. В процессе работы нелишним будет и застелить поверхность пола и домкрата какими-нибудь ковриками. Это позволит уберечь инструмент от повреждений.

Материалы для изготовления камеры берутся на основе ПВХ, а он, в свою очередь, становится достаточно грубым, как только на улице появляется мороз. Оптимально использование до тех пор, пока градусник не покажет -10, дальше эксплуатация становится затруднительной.

Удобство такого домкрата в том, что с его помощью можно поднять машину практически с минимальной высоты. А если нет желания тратиться, то всегда можно сделать его своими руками.

Время на чтение: 7 минут

У каждого второго человека в мире есть автомобиль, который используют для того, чтобы путешествовать, ездить по магазинам или добираться на работу. Но иногда случаются такие неприятные ситуации, когда транспортное средство может заглохнуть на безлюдной дороге или у него может лопнуть колесо.

Поскольку предотвращение таких ситуаций практически невозможно, нужно позаботиться о том, чтобы исправить поломку своими силами. Для устранения пробоя покрышки в машине у каждого автомобилиста должно быть запасное колесо и пневматический домкрат.

Пневматический автомобильный домкрат
