Пневмопробойник. Бестраншейная замена труб

Устройство пневмопробойника

Устройство представляет собой перемещающийся в толще грунта сигарообразный механизм, который включает в себя следующие элементы:

Корпус, изготавливаемый из прочной конструкционной стали марок не ниже 35ГС или 40Г2.
Наковальню, которая состоит из двух частей – внутренней цилиндрической и ударной, заканчивающейся рабочей насадкой в виде конуса.
Ударник, воздействующий на наковальню.
Амортизатор, который изготавливается из высокоуглеродистой рессорно-пружинной стали, и воспринимает при работе пробойника все возникающие вибрационные нагрузки.
Обратный клапан, прикрепляемый к корпусу с противоположной от ударника стороны, и предназначенный для стравливания избытка воздуха в корпусе.
Шланг высокого давления, служащий для подачи сжатого воздуха во внутреннем рабочем пространстве корпуса.

Все конструктивные элементы пневмопробойника рассчитываются на ударные нагрузки до 1300…1500 кН∙м, при создаваемом внутри корпуса рабочем давлении до 6…8 атмосфер. Основные технические характеристики наиболее распространнённых типоразмеров пневмопробойников следующие:

  • Внешний диаметр корпуса устройства, мм – 70…240;
  • Предельный расход сжатого воздуха, м3/мин – 0,8…8,0;
  • Частота ходов ударника, мин-1 – 400…200;
  • Производительность при проходке скважин, м/ч – 40…60.

Кроме собственно пробойника, для практического применения рассматриваемого способа прохождения подземных траншей необходимы также стартовые устройства, которые создают необходимые условия для последующего внедрения ударника в грунт, и устройства для фиксации корпуса агрегата к стенкам траншеи. Функциональность пневмопробойника увеличивается, если в комплект к нему идут различные формы насадок и удлинителей. Они могут быть в виде усечённого конуса, с отверстиями для увлажнения грунта, снабжённые кольцевыми ножами, производящими подрезку грунта в местах его прокалывания, с приварными заглушками, которые исключают попадание грунта внутрь корпуса агрегата и пр. В комплект инструмента обязательно входит удлинитель – заострённая с одного торца штанга из прочной стали типа 60С2 или 50ХФА, которая обеспечивает точное направление прокладки траншеи, и корректирует направление перемещения пневмопробойника. Удлинитель вставляют в проколотое отверстие, когда его длина более чем вдвое превышает диаметр корпуса пробойника.

Принцип работы

Технология использования пневмопробойника заключается в следующем:

Через установленные промежутки (их длина определяется диаметром подземной траншеи и составом грунта) выполняются вертикальные скважины необходимой глубины и диаметра. Ударное устройство, оснащённое приспособлением для затягивания труб, вводится в подготовленную скважину. Её называют лидирующей, причём диаметр скважины может равняться диаметру трубы, а может быть, и несколько меньше её. Пневмопробойник, постоянно получая ударные импульсы от компрессора, постепенно продвигается по каналу вперёд, увлекая трубу за собой. Для наращивания длины труб применяют соединительные муфты, после чего продолжают прокладку. В зависимости от условий прокладки и технических характеристик пневмопробойника может быть полностью подготовлен к монтажу и весь участок трассы.

Такой способ имеет ряд очевидных преимуществ:

  • Сокращается общая трудоёмкость работ;
  • Исключается потребность в прочих конструкциях (дополнительных механизмах, опорах и т. д.);
  • Пневмопробойники обладают свойством реверсирования – изменения угла или направления прокладки трубопровода. Это даёт возможность использования рассматриваемой технологии на участках лесных массивов и уже имеющихся подземных коммуникаций;
  • Все ударные нагрузки, которые возникают при работе устройства, полностью воспринимаются внутренней поверхностью траншеи и не воспринимаются другими предметами или объектами, расположенными в зоне прокладки;
  • Устройства могут использоваться не только для прокладки, но и для извлечения из грунта заменяемых труб.

https://youtube.com/watch?v=jsJ8ZodwJZk%3F

Существующие конструкции пневмопробойников позволяют эффективно использовать их для прокладки подземных трасс длиной до 60 метров в грунтах любой сложности, исключая скальные, насыщенные водой и мёрзлые

Важно, что в зимнее время технология вполне пригодна для работ, если глубина прокладываемой траншеи превышает глубину сплошного промерзания. Диаметр прокладываемых труб может находиться в пределах 70…450 мм, при этом материал труб – сталь или асбоцемент – значения не имеет. Меньшие диаметры труб соответствуют условиям пробивки глухих или сквозных скважин, а максимальные – работам по извлечению ранее проложенных участков труб

Меньшие диаметры труб соответствуют условиям пробивки глухих или сквозных скважин, а максимальные – работам по извлечению ранее проложенных участков труб.

Диаметр скважины может изменяться в ходе её прокладки, с этой целью пользуются специальными расширителями.

Монтаж труб методом прокола

Грунты, в которых используют метод прокола трубопроводов, как правило, являются глинистыми и суглинистыми. Такой способ позволяет проводить трубы с сечением до 600 мм. Расстояние, на которое можно проложить конструкцию с помощью этого варианта, доходит до 60 м. В результате такой проводки почва уплотняется вокруг трубы в круговом направлении. Сила, которая необходима для осуществления прокола, равняется показателю от 150 до 3000 кН. Это усилие производится благодаря специальной технике. Наиболее распространён вариант осуществления прокола с помощью гидравлического домкрата.

В большинстве случаев для уменьшения трения и сопротивления в почве на трубу надевают конусообразный наконечник, основание которого выступает примерно на 2 см по отношению к самой трубе. Если трубопровод имеет небольшое сечение, то тогда применение такого наконечника необязательно. В таком случае прокол обеспечивается самой трубой.

Для прокола грунта на трубу надевается специальный наконечник

Обратите внимание! Если не использовать конусный наконечник — точность прокола будет выше. Это связано с тем, что при проникновении через грунт конус может наталкиваться на естественные препятствия и отклоняться от линии прокола. Скорость прокола, как правило, колеблется от 4 до 6 м/ч

Она зависит от особенностей почвы и оборудования, которое применяется при этом варианте бестраншейной прокладки. В некоторых случаях для увеличения скорости движения трубы используют вибрацию, которая вместе с усилием домкрата позволяет продвигаться через грунт со скоростью от 20 до 40 м/ч

Скорость прокола, как правило, колеблется от 4 до 6 м/ч. Она зависит от особенностей почвы и оборудования, которое применяется при этом варианте бестраншейной прокладки. В некоторых случаях для увеличения скорости движения трубы используют вибрацию, которая вместе с усилием домкрата позволяет продвигаться через грунт со скоростью от 20 до 40 м/ч.

Помимо этого, есть ещё один вид прокладки труб проколом, который используют в тех случаях, когда почва легко размывается водными потоками. Этот метод называют гидропроколом. Такая прокладка выполняется с помощью потока воды. Направленный поток разрушает почву и образует колодец, в который помещают коммуникацию.

Как выбрать типоразмер пневмопробойника?

Исходными данными для расчёта служит значение усилия прокалывания грунта Р, которое устанавливается в зависимости от наибольшего радиуса поперечного сечения скважины R, предела временного сопротивления грунта σв, степени пористости грунта u, массы одного погонного метра трубы М, и длины прокладываемого участка трубопровода L.

Для расчёта пользуются формулой

Р = 3,14R2 σв/u +(0,25…0,5)МL

Первая составляющая зависимости учитывает усилие для внедрения пневмопробойника в грунт, а вторая – сопротивление перемещению корпуса в пробитом канале. Для более тяжёлых, глинистых грунтов значение числового коэффициента перед второй составляющей устанавливают по максимуму.

В качестве ориентировочных данных можно принимать, что для труб диаметром 350…400 мм усилия внедрения пневмопробойника находятся в пределах 800…2000 кН, а для труб диаметром 200…300 мм – соответственно 300…900 кН.

Зная рабочее давление, развиваемое компрессорной станцией, длину шланга и его диаметр, можно подсчитать фактическое давление на грунт, которое будет оказываться работающим пневмопробойником, после чего выбрать подходящую модель агрегата.

Эффективность функционирования механизма усиливается, если при прокладке использовать нажимные насосно-домкратные установки. С этой целью в готовый под пневмопробойник котлован или приямок на общей раме устанавливают два гидродомкрата усилием не менее 60% от определённого по формуле, включают штоки перемещения попеременно, то на прямой, то на обратный ход. В результате получается стартовое углубление, в которое и вводится силовая головка пневмопробойника. После этого устройство можно эксплуатировать самостоятельно.

Ремонт и прокладка трубопровода с помощью санации

Санация является закрытым способом проводки труб и выполняется с заменой старой коммуникации на новую. Она подразделяется на 2 варианта проведения работ:

В первом случае старая коммуникация сохраняется и служит капсулой для нового трубопровода. Перед началом прокладки старый трубопровод очищают от мусора и посторонних предметов. Далее в неё проводят новую линию меньшего диаметра. Трубы из современных материалов обладают прекрасными техническими характеристиками, а дополнительная защита из старой конструкции уменьшает шанс возникновения аварийной ситуации в системе.

Вариантов выполнения релайнинговых работ довольно много. К ним можно отнести втягивание труб, которое производится от конца старой коммуникации и проталкивание от начала трубопровода. При ремонте определённого отрезка линии производится его отключение от системы. Затем в этот старый отрезок вводят новую конструкцию, из современных материалов. Этот процесс может проходить с частичным разрушением старого трубопровода.

При релайнинге новую трубу меньшего диаметра вводят в старую, более широкую

Полезная информация! На время ремонта, как правило, на замену ремонтируемому сегменту конструкции устанавливают временные трубы. После окончания релайнинговых работ временные трубы удаляют и подключают к системе отремонтированный отрезок трубопровода.

Если релайнинг, по сути, является ремонтом старой коммуникации с использованием новых материалов, то реновация — это обновление линии, которое может происходить с изменением диаметра трубопровода. При реновации происходит разрушение старой конструкции путём ввода в неё новой линии. При этом обломки трубы остаются под землёй и создают уплотнительную оболочку для новой коммуникации.

Способ санации позволяет осуществить замену коммуникаций из любых материалов: керамики, бетона, металла и т. д.

Бестраншейный ремонт трубопроводов

В городе стабильное функционирование коммуникаций особо важно. Их техническое состояние напрямую влияет на качество жизни мегаполиса

В связи с чем, необходимы правильная эксплуатация и своевременный ремонт водопроводных и канализационных систем. Однако замена трубопроводов методом открытой прокладки – трудоемкое и дорогостоящее мероприятие, весьма сложное в условиях плотной городской застройки. Восстановить работоспособное состояние коммуникаций без создания неудобств для горожан, без лишних затрат средств, труда и времени можно при помощи бестраншейных технологий.

Бестраншейная замена трубопроводов позволяет производить ремонтные работы, не нарушая ландшафта и не останавливая водоотведение, без применения землеройной и другой тяжелой техники, небольшой бригадой рабочих. Специалисты «СК-Сити» заменят вышедшие из строя коммуникации новыми долговечными трубопроводами из прочных износостойких полимерных материалов в кратчайшие сроки и в любых условиях – в нестабильных грунтах, при высокой плотности ранее проложенных инженерных сетей и т. п.

В зависимости от конкретных условий производства работ, вида трубопровода и требований заказчика мы выполняем бестраншейную замену труб канализации методом разрушения старой трубы или методом санации без разрушения старой трубы. В первом случае при помощи специальной техники одновременно осуществляется разрушение отслужившей свой срок трубы (например, замена чугунной канализации), расширение отверстия и затягивание в него новой трубы. Этот метод применяется в основном при ремонте безнапорной канализации и позволяет сохранить или даже увеличить рабочий диаметр трубопровода. Второй способ предусматривает протягивание новой трубы внутри старой с уменьшением диаметра. Он подходит для бестраншейного ремонта трубопроводов напорной канализации и водопровода.

Реконструкция и замена трубопровода методом санации

Метод санации применяется в тех случаях, когда в процессе ревизии была выявлена необходимость полной или частичной замены имеющегося трубопровода.

При помощи санации эффективно решаются следующие проблемы:

  • засорение участков трубопровода и образование трещин;
  • разрушение локальных ответвлений коммуникаций корнями деревьев;
  • угроза прорыва труб в результате коррозии.

В зависимости от состояния коммуникаций и поставленных задач прибегают к технологии релайнинга или реновации.

Технология релайнинга или «труба в трубе»

Релайнинг – вариант санации, применяемый для трубопроводов, в которых возможно несущественное уменьшение диаметра. Если реальный срок службы металлических труб исчерпан и есть опасения, что они работают до очередного прорыва, то их предварительно очищают от отложений кальция, ржавчины и песка.

Подготавливают полиэтиленовый вкладыш, имеющий вид рукава, который предварительно изнутри наполняют полимерным составом, равномерно распределяемым по всей длине. Этот полимерный чулок под давлением воды или воздуха расправляют внутри трубы, одновременно выворачивая его наизнанку, чтобы нанесённый ранее состав примыкал к стенкам трубопровода.

После того, как рукав заполнил весь сегмент изношенного трубопровода, под воздействием температуры проводят процесс полимеризации. В результате увеличивается как прочность коммуникаций, так и их пропускная способность.

Другая технология релайнинга подразумевает прокладывание новых полипропиленовых труб изнутри имеющихся старых. Таким способом заменяют стальные, керамические, асбестоцементные, чугунные, бетонные и железобетонные трубопроводы диаметром 200-315 мм.

Релайнинг — быстрый и экономичный способ обновления трубопровода и увеличения его пропускной способности, несмотря на незначительное уменьшение внутреннего диаметра труб

При этом требуется учитывать, что в местах соединения труб ПВХ образовывается шов около 15 мм, а от него необходимо вымерить зазор между внутренним диаметром старой трубы и внешней поверхностью трубы новой. Из-за низкого гидравлического сопротивления пластиковых труб пропускная способность не ухудшается даже при уменьшении диаметра.

Обновление трубопроводов по технологии реновации

Ещё один вариант санации – реновация. От релайнинга отличается куда менее щадящим отношением к уже имеющимся коммуникациям, которые разрушаются и уплотняются в грунт, создавая защитную оболочку для нового трубопровода, имеющего зачастую больший диаметр.

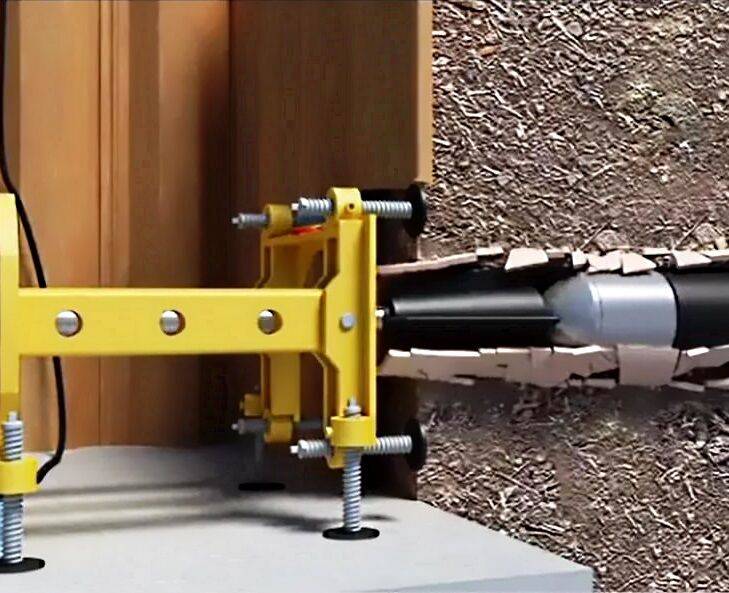

При задействовании технологии реновации изношенные сегменты старого трубопровода разрушаются и вдавливаются в грунт, тем самым для новых коммуникаций создаётся дополнительная защитная оболочка

Для такой бестраншейной прокладки труб необходимо специализированное оборудование – используется пневмоударная машина с конусом-расширителем, оснащённым режущими рёбрами. На видео под статьёй наглядно показано, как конус справляется с трубой из 6-миллиметровой стали.

Рабочий механизм фиксируется к тяговому тросу, после чего поэтапно присоединяются модули из труб ПВХ, длина которых может колебаться от 600 до 1000 мм – в зависимости от ширины колодца. Пневматический шланг подключается к компрессору, после чего вместе со страховочным тросом пропускается через присоединённые модули.

Вход в заменяемый трубопровод расширяется и в него вводится пневмоударная машина. Перемещаясь по коммуникациям, она разламывает их, одновременно протягивая за собой укладочный материал.

Бестраншейная прокладка труб и трубопровода


| Услуги | Прокладка труб

Процесс прокладки труб состоит из сложных, трудоемких работ и должен проводиться в строгом соответствии с существующими техническими стандартами.

Прежде чем приступать к обустройству трубопровода, необходимо выполнить целый комплекс мероприятий – провести исследование грунта, разработать план прокладки коммуникаций, согласовать проведение работ в необходимых инстанциях, подготовить рабочую площадку под выбранный способ установки труб.

Методы прокладки трубопроводов

Прокладка подземных труб выполняется двумя основными способами – открытым и закрытым.

Открытый метод предполагает вскрытие грунта и включает в себя следующие этапы:

  • — рытье траншеи на глубину, регламентируемую ГОСТами;
  • — выравнивание дна и укрепление стен траншеи;
  • — отсыпка песочной подушки;
  • — установка трубопровода;
  • — защита труб инертными материалами;
  • — засыпка траншеи;
  • — проведение восстановительных работ.

Минусы траншейного способа прокладки коммуникаций:

  • — высокая стоимость и трудоемкость работ;
  • — длительные сроки реализации проектов;
  • — разрушение дорожных покрытий, благоустроенных территорий;
  • — уничтожение природного ландшафта, плодородной почвы.

В некоторых местах проложить трубы открытым способом вообще невозможно. Это:

  • — автострады и железные дороги, которые нельзя перекрыть;
  • — отдельные промышленные объекты и жилые дома;
  • — непреодолимые природные препятствия (овраги, водоемы, болота).

В таких случаях обустройство трубопроводов выполняется бестраншейным способом при помощи специальной гнб техники – бурового оборудования, установок управляемого прокола и гидравлических разрушителей, пневмопробойников.

Кроме того, если компания имеет в арсенале бестраншейное оборудование иногда целесообразно провести работу с его помощью даже в случаях позволяющих открытую прокладку коммуникаций.

Методы закрытой прокладки трубопроводов

К основным способам закрытой прокладки трубопроводов относится горизонтально направленное бурение (ГНБ), метод управляемого прокола и метод разрушения.

  • 1. Горизонтально направленное бурение предполагает установку труб в заранее подготовленную скважину. Для выполнения работ используется бурильная установка и вспомогательное оборудование (система локации, система смешивания бурового раствора, сварочные аппараты для соединения труб).
  • 2. Метод управляемого прокола применяется для бестраншейной прокладки трубопроводов в мягких грунтах. Этот способ предполагает обустройство отверстия для новой трубы путем уплотнения почвы и выполняется при помощи установки управляемого прокола.
  • 3. Метод разрушения заключается в установке нового трубопровода на месте изношенных коммуникаций без изъятия старых труб. Здесь используется специальное оборудование – гидравлический разрушитель, который взрезает, разрушает старый трубопровод, вдавливает его осколки в стенки тоннеля с одновременной протяжкой новой трубы.

Достоинства бестраншейной прокладки труб

  • Работы можно проводить в труднодоступных местах в любое время года.
  • Материальные и трудовые затраты ниже, часто существенно, чем при траншейной прокладке.
  • Весь комплекс работ выполняется в короткие сроки.
  • После завершения прокладки труб не нужно восстанавливать дороги и природный ландшафт. Почти не требуется благоустройство территорий.

Области применения

При помощи бестраншейного метода прокладки устанавливаются следующие виды коммуникаций:

  • — газопроводы;
  • — силовые кабельные линии;
  • — телефонные и оптоволоконные сети.
  • — водопроводы;
  • — канализация;

Компания «Системы ДИТЧ ВИТЧ» предлагает оборудование для бестраншейной прокладки труб от американской торговой марки Ditch Witch. Вся техника — буровые установки, гидравлические разрушители, установка управляемого прокола, пневмомолоты, пневмопробойники, трассоискатели, системы локации, — отличаются высокой надежностью и подходят для проведения самых сложных работ.

Выбрать буровую установку ГНБ

все установки гнб

Если вам необходимо выполнить однократную работу и приобретение бурового оборудования не оправданно, мы поможем найти субподрядную организацию.

Компания «Системы ДИТЧ ВИТЧ» сотрудничает с организациями, занимающимися прокладкой коммуникаций методом ГНБ, прокладкой коммуникаций открытым способом, рытьем траншей, разрушением труб (санация коммуникаций) и другими работами по всей России.

Пожалуйста, проверьте правильность заполнения отмеченных полей формы!

Что такое прокладка труб без траншей и как это работает

Сущность метода заключается в проведении магистрали под поверхностью земли в отличие от выкапывания поверхностных траншей, которые имеют следующие недостатки:

  • Снятие грунта приводит к разрушению верхнего плодородного слоя не только в траншее, но и специальной техникой, а также к загрязнению прилегающей территории, значительно увеличивающему масштабы ущерба.
  • При траншейном методе повреждаются насаждения (деревья, кустарники), которые не всегда удается восстановить.
  • При проведении работ на асфальтированных автомобильных и пешеходных дорогах разрушается асфальтовое покрытие, использование трасс становится невозможным и требуется дальнейший ремонт – это приносит неудобства и экономически невыгодно.

К достоинствам траншейного способа относят простоту технологии, доступную в бытовом хозяйстве, и распространенность используемой техники, также для выкапывания траншей не требуется высокая квалификация работников.

При использовании бестраншейного метода монтаж и прокладку трубопровода проводят с помощью бурового оборудования, проходных агрегатов, гидравлических и пневматических пробойников.

Замена труб канализации

Водопровод и канализация – важнейшие инженерные системы, бесперебойное функционирование которых является непременным условием комфортной жизнедеятельности людей.

К сожалению, на сегодняшний день состояние инженерных коммуникаций оставляет желать лучшего.

Изношенность старых труб, проломы, прогибы и расстыковки приводят к ухудшению их пропускной способности, и зачастую – к аварийным ситуациям и дальнейшей замене труб канализации.

+7 (495) 764 88 17

Проблема не решится сама. ЗВОНИТЕ ПРЯМО СЕЙЧАС

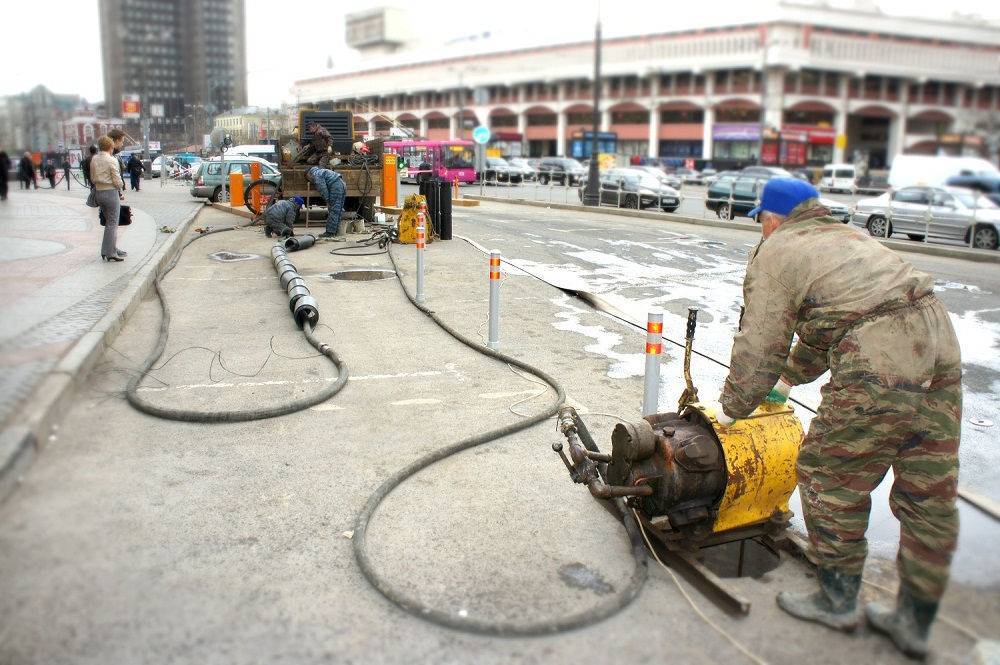

Метод пневмопробойника. Проведение работ без раскопок из колодца в колодец. Разговор со специалистом сократит время до решения вашей проблемы.

  • отсутствие издержек, связанных со вскрытием и вывозом грунта, последующими работами по восстановлению дорожного покрытия и благоустройству прилегающей к району производства работ территории;
  • существенное сокращение сроков выполнения работ;
  • малочисленность персонала, необходимого для бестраншейного ремонта трубопроводов;
  • отсутствие необходимости в задействовании крупной землеройной техники и в получении ордера на выполнение земляных работ.

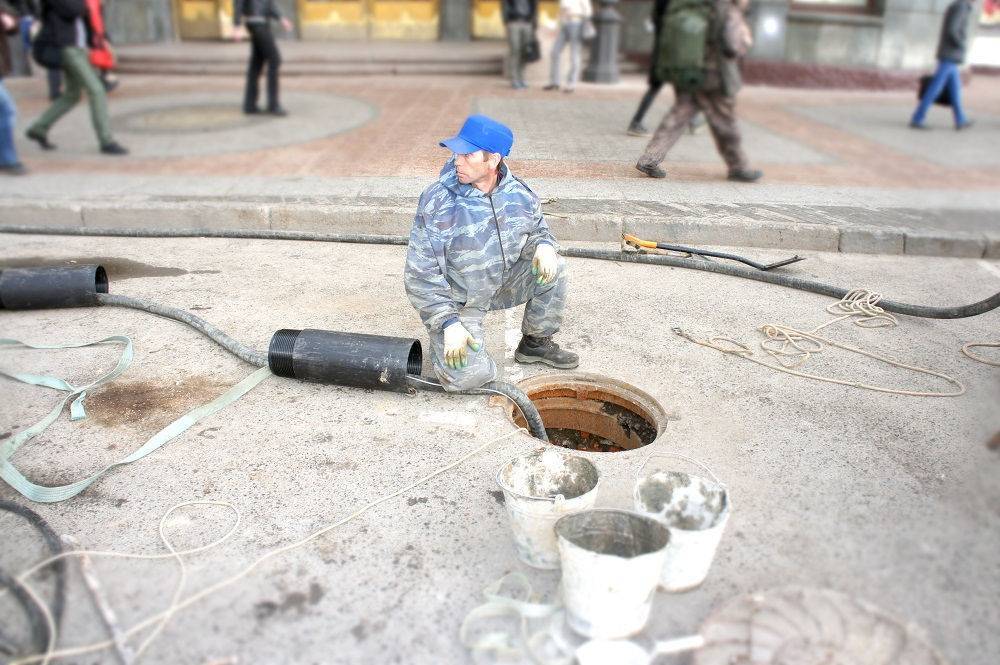

Санация трубопроводов «труба в трубе»

Бестраншейные методы прокладки «труба в трубу» позволяют возобновить работоспособность напорной канализации и водопровода. Через ремонтируемый участок водопровода или канализации протягивают новые полиэтиленовые трубы внутри старых. Естественно, что внешний диаметр новой ПЭ трубы должен быть несколько меньше, чем внутренний старой.

Протягивание выполняется с помощью специального оборудования – трубопротягивающего устройства, снабженного пневмоприводом. Этот вид ремонтных работ также производится от колодца до колодца, но есть необходимость в подготовке наклонной скважины или рабочего котлована.

  • минимизируется риск повреждения ранее проложенных коммуникаций;
  • пропускная способность нового трубопровода может быть улучшена увеличением рабочего диаметра трубы;
  • компактность оборудования, применяемого для бестраншейной замены трубопроводов, позволяет выполнять работы в тесных канализационных колодцах, в любых по площади подвалах зданий, а также в труднодоступных местах;
  • имеется возможность производства ремонтных работ в нестабильных грунтах.

Немалую роль сегодня играют и социальные факторы:

  • не перекрывается движение транспорта;
  • нет необходимости во временных пешеходных переходах над участком проведения ремонтных работ;
  • возможно выполнение работ даже в районе расположения исторических памятников без риска их повреждения;
  • не травмируются садово-парковые насаждения.

Доверив замену трубопровода специалистам «СК-Сити», вы можете быть уверены в том, что все работы будут произведены в соответствии с современными экологическими и технологическими стандартами.

Все плюсы применения бестраншейных технологий для замены трубопроводов водоснабжения и канализации можно классифицировать по трем основным направлениям – экономическому, технологическому и социальному.

Преимущества современной технологии

Даже человек, род деятельности которого не связан с прокладкой трубопроводов, без труда может понять все достоинства бестраншейной технологии.

  • проходящие вблизи трубопровода коммуникации не подвергаются риску потери работоспособности, в то время, как при рытье траншей неоднократно фиксировались порывы соседствующих сетей.
  • необходимость в последующем ремонте асфальта или укладки тротуарной плитки отсутствует.
  • сохранность ландшафта, зелёных зон.
  • прокладывать и проводить ремонтные работы можно зимой.
  • быстрота проведения работ.
  • окружающей среде наносится минимальный вред.
  • аварийные ситуации практически не возникают.

Бестраншейный способ безопасен, он позволяет сохранить постройки, насаждения, асфальтовое покрытие дорог и тротуаров вблизи проведения работ

Кроме того, бестраншейный ремонт канализационных трубопроводов обладает ещё одним немаловажным преимуществом, заключающимся в отсутствии необходимости проведения специальных земляных подготовительных работ. Например, укладка труб из полиэтилена в траншею выполняется обычно с использованием экскаватора с последующим обустройством на дне амортизирующей подушки, представляющей собою смесь песка с гравием. На завершающей стадии производится обратная засыпка траншеи ветки магистрали, при этом грунт уплотняется и трамбуется. Закрытый способ прокладки коммуникации требует только грамотно составленного проекта работ, продуманного оптимального маршрута без поворотов и изгибов, соблюдения уклона трубопровода и глубины его залегания.

Преимущества бестраншейной прокладки трубопроводов

Наиболее распространённым методом прокладки трубопроводных конструкций считается траншейный. Однако этот вариант монтажа имеет свои недостатки, к которым относятся:

  • перекапывание грунта влечёт за собой нарушение плодородного слоя;
  • ликвидация деревьев и других насаждений;
  • высокая стоимость монтажных работ;
  • долгая подготовительная стадия.

Обратите внимание! При прохождении канала для трубопровода через дорожное покрыти не избежать разрушения асфальта, поэтому после работ дорогу придётся реконструировать. Кроме этого, если это довольно оживлённый участок дороги, то его перекрытие может быть затруднительно. В таких случаях на помощь приходит бестраншейная (закрытая) прокладка коммуникации

В таких случаях на помощь приходит бестраншейная (закрытая) прокладка коммуникации.

Бестраншейный метод обладает следующими преимуществами:

  • требуется меньше материальных ресурсов на проведение работ;
  • высокая скорость выполнения монтажа;
  • минимальное количество рабочих;
  • безвредность для окружающей среды;
  • возможность прокладки труб круглый год (монтаж труб открытым способом в зимнее время затруднителен из-за промёрзшей почвы);
  • безопасность работ.

Для бестраншейной прокладки труб достаточно выкопать маленький котлован

Если монтаж трубы осуществляется на небольшом отрезке, например, под дорожным покрытием, то можно выполнить все работы без задействования специальной техники. Выполняется такая проводка довольно просто. Для неё необходим цилиндр нужного диаметра и наращиваемая штанга. Благодаря такому приспособлению появляется возможность удалять землю вручную, однако, перед этим выполняется работа по выкапыванию небольших котлованов с обеих сторон дороги. При закрытом монтаже на больших участках применяется специальные машины и агрегаты.

Установки Ditch Witch — передовая спецтехника для санирования

В компании «Системы ДИТЧ ВИТЧ» можно приобрести гидравлические разрушители труб Ditch Witch (США) для работы с коммуникациями диаметром от 50 мм.

Машины справляются с изношенными трубами из любых материалов, от стали до керамики. Компактные габариты сочетаются с высокой мощностью — тяговое усилие доходит до 50 т в зависимости от модели. В числе преимуществ высокая производительность: стальной трубопровод длиной 120 м можно заменить современными ПНД трубами примерно за 6 часов. Для сравнения на траншейные работы такого же объема уходят дни, плюс требуется дополнительное время и средства на последующее благоустройство территории.

Санация с помощью техники Ditch Witch — выгодная альтернатива рытью траншей. Как и при ГНБ (горизонтально направленном бурении), работы проходят оперативно, наземные препятствия не мешают, не надо тратить время и деньги на восстановление ландшафта.
