Победитовая цепь для бензопилы. Новинка от Stihl

Как устроена цепь для бензопилы с твердосплавными зубьями

Внешне отличить бензопильную цепь с напайками из победита от обычной или классической можно по соответствующим зубьям, к которым закреплены твердосплавные элементы способом медной пайки (медно-никелевой или медно-латунной). Использование именно таких веществ для присоединения твердосплавных сегментов неслучайно, ведь они характеризуются такими положительными качествами, как:

  • хорошая текучесть;
  • высокий уровень адгезии;
  • устойчивость к повышенным температурам вплоть до 300 градусов.

Соединительные звенья и заклепки используются из обычной инструментальной стали. Твердый сплав состоит из таких материалов, как карбид вольфрама и кобальт. Причем количество первого вещества составляет 90%, а второго всего 10%. Ведь кобальт представляет собой связующий элемент, а вольфрам — твердый материал с устойчивостью к повышенным температурам. Соединение элементов происходит в порошкообразной форме, которые после смешивания, проходят процесс спекания, и в итоге получаются пластины.

Твердосплавный сегмент наносится на режущую кромку и верхнюю часть режущего элемента. Он представляет собой тонкую пластину, которая при контакте с твердыми породами дерева и прочими материалами не подвергается износу и притуплению зубьев. Победитовая цепь, как и обычная, состоит из следующих элементов:

  1. Режущие звенья с острыми зубьями, на которых нанесены твердосплавные сегменты.
  2. Ведущие — их еще называют клыками или хвостовиками. Эта часть скользит по пазу шины, обеспечивая ее перемещение в процессе распиловочных работ.
  3. Соединительные элементы.

Отличить победитовую цепь можно по характерному цвету режущих зубьев, которые имеют золотистый оттенок. Кроме того, гарнитура отличается высокими эксплуатационными характеристиками, а именно, увеличенным сроком службы и повышенной стоимостью в сравнении с обычными устройствами.

Интересно! Победит отличается  повышенной дороговизной, поэтому его используют только для изготовления верхней части зуба, а не все звено. Это сделано не только с целью снижения стоимости гарнитуры, но и по причине того, что попросту не целесообразно изготавливать режущие звенья полностью из твердосплавных материалов.

Обзор цепей с победитовыми напайками

В отличие от пильных дисков, до сегодняшнего времени цепи с победитовыми напайками не получили широкого распространения. Ни в бытовом применении, ни в индустрии лесозаготовки. Даже мощные цепи для харвестеров — лесозаготовительных машин, от лесоповальных до сучкорезов — чаще всего не имеют победитовых вставок.

Важно, что не стоит путать цепи по дереву с цепями для бензорезов для других целей. Например, сегодня в продаже есть цепи с алмазным напылением, конструктивно, по размеру и внешне схожие с цепями по дереву

Они предназначены для резки кирпича, бетона и даже металла. Но к бензопилам они не подходят по шагу, толщине и длине, и дерево резать не могут. Дерево просто дымит и горит от трения, как при сверлении его победитовым сверлом.

Сфера применения

Твердосплавная цепь хорошо подходит, а иногда и просто незаменима для распиловки твердой и сверхтвёрдой древесины. Например:

  • мореного дуба;
  • запаренной древесины, по плотности схожей с костью;
  • древесины твердых пород первого реза (от пня), комля, особенно сухого и свилеватого (с перекрученными волокнами);
  • сухой древесины с мощными суками;
  • древесины со льдом на поверхности или с загрязнениями песком или почвой.

Бензопилы с твердосплавными цепями используют при резки льда для любых нужд, в том числе и для создания ледяных скульптур.

Бригады спасателей МЧС штатно используют только такую режущую гарнитуру, даже когда приходится разбирать завалы из обычной древесины. В экстремальных ситуациях некогда следить за сохранностью цепи. Часто случаются касания режущей кромкой камня, земли, попадание в дереве металла. Обычная цепь мгновенно выйдет из строя и потребуется замена, а при ЧП на это нет времени.

Конструкция

Полотно из победита – это сочетание двух металлов: твердого сплава и стандартной инструментальной стали. Заклепки, ведущие, соединительные и режущие звенья делают стальными, а уже на верхнюю часть рабочего звена и режущую кромку тонкой пластинкой наносится победитовый сплав.

Цепи из победита наиболее эффективны в работе с мощными пилами с большой тяговой силой. Даже если зубья затупились, при тяге не менее 3 лошадиных сил это не будет сказываться на качестве работы.

Несмотря на сверхпрочность, победит – хрупкий материал, который может раскрошиться при ударе о твердую поверхность.

После продолжительной работы твердость режущего материала может снижаться из-за нагревания тела зубьев.

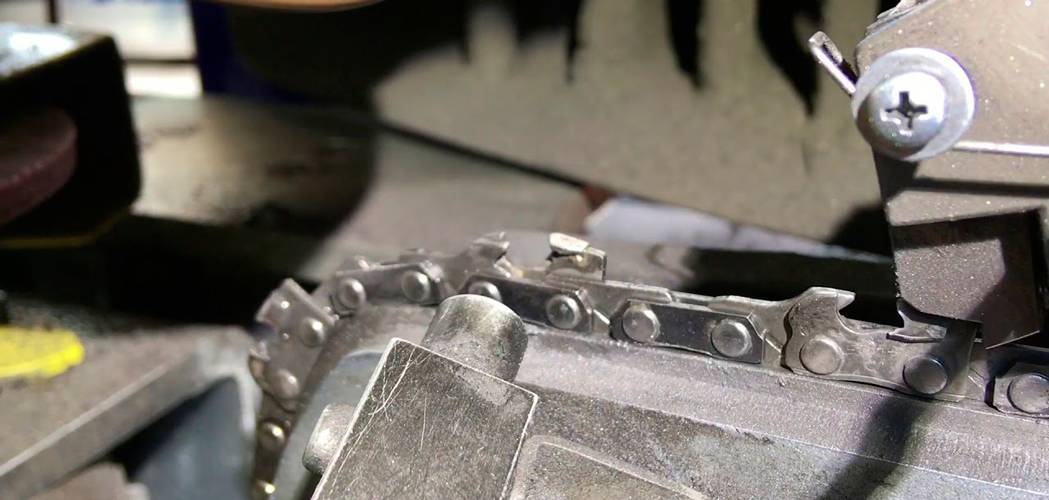

Восстановление победитовой цепи

Хоть твердосплавная цепь и медленно тупится, все равно ее рано или поздно придется точить.

Затупившиеся зубцы не только замедлят процесс распиливания, но и будут дополнительно нагружать мотор – для прохождения через древесину тупой режущей кромки нужно задействовать гораздо больше силы, чем при острых зубцах.

Большинство победитовых цепей нельзя заточить с помощью напильника и заточного диска. Выгоднее всего будет сразу купить 10-миллиметровый алмазный диск для электроточила. Стоимость заточки в специализированном центре будет равна стоимости обычной цепи.

Если нет электроточила, диск можно установить на болгарку, дополнив ее несколькими самодельными направляющими и креплениями.

Согласно отзывам пильщиков, если правильно заточить цепь, ее ресурс увеличится в 4-5 раз.

Какой цепью пользуетесь Вы?

ПобедитовойСтандартной

Stihl

Этот производитель с большим отрывом лидирует в производстве твердосплавных цепей. На данный момент на рынке можно найти различные варианты особого плотна для сложных работ.

3/8″P, Picco Duro 3 (PD3), 1,3 мм

  • Тип: твердосплавная.
  • Шаг: 3/8 дюйма.
  • Толщина звена: 1,3 мм.
  • Количество звеньев: 50 — 55.
  • Цена 1700 — 1900 р.

Концерн рекламирует эту цепь как первую твердосплавную низкопрофильную цепь. Она предназначена для использования в любительском и профессиональном инструменте. Имеет классические стандарты, позволяющие использовать её в наиболее распространённых образцах бытовых и полупрофессиональных инструментах. Толщина звена в 1,3 мм ориентирована на пилы средней мощности. Шаг 3/8 дюйма является самым распространённым среди пил, находящихся в продаже.

Отличительной особенностью данной цепи является то, что она выполнена не по схеме «слой повышенной твёрдости на обычной стали». Режущие звеня выполнены целиком из сплава нужных свойств. По заверению производителей, данная цепь остаётся острой в 4 раза дольше по сравнению с обычными.

.325″ Rapid Duro 3 (RD3), 1,5 мм

  • Тип: твердосплавная.
  • Шаг: .325 дюйма.
  • Толщина звена: 1,5 мм.
  • Количество звеньев: 60, 66, 72.
  • Цена 2300 — 2500 р.

Ещё одна твердосплавная цепь, но на этот раз уже ориентированная на более профессиональный сегмент. Используемый шаг в 0,325 дюйма и толщина в 1,5 миллиметра являются не такими распространёнными в магазинах, тяготеют к специальному инструменту. Однако замена ведущей звёздочки и шины позволит успешно применять данное изделие практически в любом агрегате.

Твёрдый сплав наносится на зубья из стали повышенной прочности методом электролитического хромирования. Это даёт не только высокую точность реза и плавность работы, но и крепость соединения напайки с основанием. Благодаря этому даже повышенная нагрузка на цепь не приводит к выкрашиванию и отставанию твёрдых элементов от несущей конструкции остальной цепи.

3/8″ Rapid Duro 3 (RD3), 1,6 мм

  • Тип: твердосплавная.
  • Шаг: 3/8 дюйма.
  • Толщина звена: 1,6 мм.
  • Количество звеньев: 60, 66.
  • Цена 2600 — 2900 р.

Конструктивно похожая цепь, но имеющая несколько другие характеристики. В частности, изменения коснулись шага и толщины звена. 3/8 дюйма — самый распространённый типоразмер цепи. Выпуская полотно с таким параметром, производитель проявил заботу о пользователе, которому теперь нет нужды менять звёздочку, чтоб применить изделие повышенной твёрдости. Это весьма обрадует владельцев тех бензопил, где ведущая звёздочка выполнена в едином блоке со сцеплением/

С другой стороны, толщина в 1,6 мм рассчитана на пилы исключительно профессионального и изредка полупрофессионального инструмента. Обладателю бытовой модели, шина которых обычно имеет паз под цепь 1,3 мм, придётся приобретать полностью новую пильную гарнитуру. Момент достаточно спорный, хотя цена цепи изначально рассчитана на людей, которые не ограничены в средствах.

3/8″ Rapid Duro Rescue (RDR), 1,6 мм

  • Шаг: 3/8 дюйма.
  • Толщина звена: 1,6 мм.
  • Количество звеньев: 72.
  • Цена 9500 — 10600 р.
  • Тип: твердосплавная, с победитовыми напайками.

Серия RDR самими конструкторами определяется как наиболее прочная цепь. Её предназначение уже сугубо специфическое. Это особо сложные условия, с которыми сталкиваются пожарные, спасательные или аварийно-технические службы. В ситуациях, когда нужно в буквальном смысле прорываться через завалы для спасения жизни и имущества, а также предотвращения других аварийны ситуаций, счёт иногда идёт на секунды. Спасатели должны быть уверены в работоспособности и высокой производительности своего инструмента, который и обеспечивает цепь.

Изделие предназначено не только для сплошной древесины. Металлические включения перепиливаются почти так же быстро, как и волокна целлюлозы. Специалисты говорят, что композитные материалы и бронированное стекло также можно одолеть той цепью за короткий промежуток времени.

Особенности эксплуатации твердосплавной цепи

Обычными ограничениями твёрдого сплава является его чувствительность к ударным нагрузкам. Не исключение — и цепь с твердосплавными напайками: при резком и систематическом контакте с особо малоподатливыми или абразивными поверхностями в цепи с победитовыми напайками будут постепенно накапливаться усталостные напряжения. Несмотря на достаточно высокую теплопроводность твёрдых сплавов, нагрев тела зуба при длительной работе бензопилы всё же происходит, что становится причиной снижения твёрдости.

Вторая опасность заключается в различных значениях коэффициента теплового расширения у стали, и у твёрдого сплава. Заточка же бензопил, оснащённых твердосплавными цепями, требует применения специального заточного инструмента. Впрочем, тупятся такие цепи в 6-8 раз меньше, чем обычные.

При использовании победитовой цепи следует придерживаться следующих правил:

  1. При работе с проблемной древесиной (обожжённой, подтопленной, с абразивными включениями цемента и пр.) подача в намеченный пропил должна происходить медленнее, чем обычно.
  2. По мере разогрева пилы скорость подачи можно увеличивать.
  3. Перед работой для смазки цепи необходимо использовать составы, не содержащие серу, поскольку она реагирует с кобальтом, входящим в состав любого твёрдого сплава.

Иногда, в случае резко неоднородной по твёрдости древесины, для разрезания лучше использовать старые пильные сегменты из обычной инструментальной стали, ресурс которых уже практически исчерпан.

Обслуживание и восстановление цепей с твердосплавными напайками

Заточка — наиболее проблемный момент использования цепей с твердосплавной напайкой. Обычная заточка невозможна, приходится использовать только алмазный заточный инструмент, который имеется далеко не у каждого. Кроме того, имеются ограничения по диаметру шпинделя заточного станка, который должен быть больше стандартных значений (10…22,2 мм). Дороговизна же алмазного заточного диска приводит к тому, что приобретать такую оснастку целесообразно лишь тем мастерам, которые постоянно имеют дело с разрезанием высокотвёрдой или неоднородной по плотности древесиной.

Судя по отзывам пользователей, которые размещены на специализированных форумах, после качественной заточки ресурс цепей с победитовыми напайками возрастает в 4…5 раз. Однако во многих случаях приходится использовать твердосплавную цепь до полного износа или выкрашивания режущих вставок, а затем приобретать новую.

Пайка медью или латунью нового твердосплавного сегмента к основанию зуба в обычных условиях также трудноосуществима: предварительно потребуется очистить поверхность от остатков твёрдого сплава, для чего необходима индукционная установка нагрева ТВЧ. Индукционная пайка, кроме того, обеспечивает лучшее сцепление твердосплавного сегмента с зубом пильного полотна, а её качество не зависит от квалификации мастера.

Торговая марка Stihl производит запасные твердосплавные звенья к пилам собственного производства. Подходят они также и для иных марок (Husquarna, Makita), но, увы, не согласуются по значениям паза и шага с бензопилами отечественного производства.

Грейферный ковш. Стальные челюсти спецтехники

Стружкоотсос. Главный по уборке в столярной мастерской

Oregon

Если Штиль выпускает полный ассортимент продукции, посвященной бензопилам, то Орегон из США специализируется на пильных гарнитурах и шинах. Благодаря универсальному каталогу практически любой пользователь может найти цепь под свой размер шины и звёздочки.

Если говорить о специфике орегоновских цепей, то их стальная основа чуть мягче, чем у штилевских. Соответственно, растягиваются и тупятся они быстрее, зато и затачиваются легче, в особенности, вручную. Победитовые напайки и твердосплавные зубья в цепях Орегон отличаются меньшей прочностью, но при этом всё равно превосходят по ряду показателей стандартную продукцию.

Oregon M91VXL057CR 3/8″ 1,3 мм

  • Шаг: 3/8 дюйма.
  • Толщина звена: 1,3 мм.
  • Количество звеньев: 50 — 57
  • Цена 1000 — 1200 р.
  • Тип: твердосплавная с хромированными пластинами.

Данное изделие производится в самом распространённом типоразмере и является одним из самых доступных по стоимости в линейке победитовых. Их успешно могут применять владельцы большинства бытовых и полупрофессиональных пил с ведущей звёздочкой, рассчитанной на шаг 3/8 дюйма и шину с пазом 1,3 мм. Эта цепь принадлежит к серии Milticat. Производитель позиционирует её как бюджетное решение, альтернативу Штиль Пикко Дуро, но дешевле. Срок службы режущей кромки с твердосплавным покрытием превышает стандартный в два-три раза. Класс использования — бытовой и полупрофессиональный. Орегон честно признаёт, что для профессионального использования Multicut слабоваты. Зато дачнику, регулярно сталкивающемуся с распиловкой вторичной древесины, дубовых досок и мёрзлых дров, данное изделия явно придётся по вкусу.

Oregon M75LPX072CR 3/8″ 1,6 мм

  • Шаг: 3/8 дюйма.
  • Толщина звена: 1,6 мм.
  • Количество звеньев: 60 — 72.
  • Цена 2600 — 3100 р.
  • Тип: твердосплавная с хромированными пластинами.

При сохранении шага цепи была увеличена толщина элементов, а также количество звеньев. Это позволяет использовать данное изделие с длинными шинами и мощными моторами. Официальные дилеры позиционируют эту цепь как замену Rapid Duro. Она так же используется для мёрзлой древесины, смолистых шпал и столбов, которые набрали прочность со временем. Полотно рассчитано на работу в абразивных средах, то есть вблизи корней и грунта, где звенья могут цеплять частицы песка и мелкие камни. Будет удобным использование цепи на строительных площадках и при очистке участков обгоревшего леса или демонтажа повреждённых огнём деревянных конструкций — ведь древесина под воздействием огня набирает твёрдость.

Обслуживание и восстановление цепей с твердосплавными напайками

Заточка — наиболее проблемный момент использования цепей с твердосплавной напайкой. Обычная заточка невозможна, приходится использовать только алмазный заточный инструмент, который имеется далеко не у каждого. Кроме того, имеются ограничения по диаметру шпинделя заточного станка, который должен быть больше стандартных значений (10-22,2 мм).

А высокая цена алмазного заточного диска приводит к тому, что приобретать такую оснастку целесообразно, лишь, тем мастерам, которые постоянно имеют дело с разрезанием высокотвёрдой или неоднородной по плотности древесиной. Судя по отзывам пользователей, которые размещены на специализированных форумах, после качественной заточки ресурс цепей с победитовыми напайками возрастает в 4-5 раз.

Однако, во многих случаях, приходится использовать твердосплавную цепь до полного износа или выкрашивания режущих вставок, а затем приобретать новую.

Пайка медью или латунью нового твердосплавного сегмента к основанию зуба в обычных условиях, также, трудноосуществима: предварительно потребуется очистить поверхность от остатков твёрдого сплава, для чего необходима индукционная установка нагрева ТВЧ (токами высокой частоты). Индукционная пайка, кроме того, обеспечивает лучшее сцепление твердосплавного сегмента с зубом пильного полотна, а её качество не зависит от квалификации мастера.

В принципе, твердосплавные звенья к пилам Stihl, вполне, подходят и для иных марок (Husquarna, Makita).

Особенности эксплуатации цепей с победитовыми напайками

Область применения победита — это те материалы, работа с которыми вызывает ускоренный износ и затупление режущих кромок обычных цепей

Все обладатели бензиновых агрегатов знают, что очень трудно и долго работать с:

  • Мёрзлой древесиной (кристаллики льда делают волокна очень твёрдыми).
  • Загрязнёнными деревьями — пеньками и стволами (частицы грунта и песка действуют на цепь как абразив, против которого обычная сталь бессильна).
  • Твёрдыми включениями в массив дерева (это могут быть гвозди и шурупы, скрытые в толще старых досок).

Победитовые наплавки на режущих звеньях позволяют успешно распиливать указанные материалы практически без потери скорости и перегрузки двигателя. Благодаря твёрдости зубцы полотна легко проникают в твёрдый массив, разрезая его. Благодаря свойствам, твердосплавные цепи используются помимо пил в бензорезах, которые служат для раскроя таких материалов, как камень и бетон.

Благодаря высоким качествам реза, зубья с победитовыми напайками не нужно так часто точить. Если обычная цепь может тупиться через два-три бачка бензина, то твердосплавной хватает на срок, больший в пять или шесть раз. Однако есть и обратная сторона медали: в случае затупления режущие пластинки невозможно заточить обычным напильником. Это делается либо алмазным надфилем, либо специальным кругом на заточном аппарате. Кстати, алмазный диск стоит весьма недёшево.

Какая цепь установлена на Вашей бензопиле?

СтандартнаяПобедитовая

Из-за неудобства заточки распространение победитовой цепи не такое уж широкое

Пользователь обращает внимание на фактор стоимости. К тому же, нужно помнить, что цепь с наплавками, несмотря на крепость, всё же не предназначена для пиления гвоздей и саморезов в массиве древесины

Она хоть и поможет одолеть больше старых метизов, рано или поздно затупится, ну а о проблемной заточке уже сказано выше.

Приобретение цепи с победитовыми напайками оправдано в том случае, если бензопилой часто выполняются специфические работы: рез мёрзлых дров, валка деревьев твёрдых пород. При активном использовании необходимо наличие специального инструмента: алмазного надфиля или соответствующего заточного круга для станка.

Особенности использования

Чтобы цепь служила максимально долго, при ее использовании важно соблюдать некоторые правила:

  • Обрабатывая вторичную или проблемную древесину, нужно подавать пилу в намеченное место гораздо медленнее, чем при работе с обычным инструментом.
  • Скорость подачи в пропил можно увеличивать по мере нагревания пилы.
  • Ее нельзя смазывать средствами, содержащими серу – она вступает в реакцию с кобальтом, который есть в составе любой твердосплавной цепи.

Мнение эксперта
Кузнецов Василий Степанович

Если очевидно, что предстоит работа с древесиной разной твердости, лучше для ее обработки взять старое полотно, которое не жаль выбросить – внезапные твердые участки могут раскрошить победит.

Соединительные звенья твердосплавной цепи изготавливают из обычной стали, поэтому износиться она может гораздо раньше, чем затупятся зубцы. Самая распространенная проблема – растяжение цепи. Временно вернуть полотно в рабочее состояние поможет расклепка и удаление пары звеньев.

Нужно учитывать, что использование укороченной цепи приводит к быстрому износу звездочки, повышению риска разрыва цепи и потере плавности хода.

Какую победитовую цепь выбрать для дома

Однако с недавних пор в продаже появились новые цепи с твердосплавными резцами, которые у нас всегда называли и будут дальше называть победитовыми. Причём, именно для бытовых и полупрофессиональных бензопил. Это цепи Rapid Duro 3, производятся фирмой STIHL в Швейцарии. Цепи без напаек, всё режущее звено целиком выполнено из твердого сплава.

Конкретно, это цепи:

  • STIHL 63PD-56E длиной 16 дюймов, толщина 1,3 мм.
  • STIHL 63PD-50E длиной 14 дюймов, толщина 1,3 мм.
  • STIHL Picco Duro 3/8-1,3-57 — первый в мире твердосплавный вариант низкопрофильной цепи.

Несмотря на то, что эти цепи появились совсем недавно, уже есть опыт их использования. Эти цепи сегодня стоят в 4-5 раз дороже обычных, от 1600 до 2000 руб. По отзывам, они служат без заточки примерно во столько же раз дольше обычных.

О правилах подбора твердосплавной (победитовой) цепи для конкретной бензопилы смотрите в следующем видео:

Строение пильного сегмента с победитовой напайкой

Принципиальное отличие звена победитовой цепи для бензопилы заключается в том, что к основанию зуба при помощи медной пайки прикрепляется твердосплавный сегмент. В пилах Stihl 180 такой пильный сегмент называется Rapid Duro или Picco Duro (слово Rapid пусть никого не вводит в заблуждение – в данном случае речь не идёт о быстрорежущей стали).

О марке и составе используемого твёрдого сплава Stihl по понятным причинам не упоминает, но, по всей видимости, в качестве твердосплавного элемента используются сплавы типа ВК3М или ВК6М. Именно наибольшее количество карбида вольфрама при минимальной добавке кобальта обеспечивает наивысшую твёрдость и прочность. Если значения указанных параметров находятся в пределах HRA 89…91, то таким инструментом вполне можно разрезать древесину:

  • особо твёрдых пород деревьев;
  • вторичную загрязнённую древесину;
  • дерево с вероятными металлическими фрагментами внутри (гвозди, шурупы) и т. д.

Вследствие значительной прочности твёрдых сплавов на изгиб – не менее 1100 МПа – выкрашивания зубьев не происходит. Наличие твердосплавного сегмента не приводит к увеличению высоты зуба, поскольку соответственно уменьшается высота основного звена пильного полотна. Поэтому технологические возможности пил Stihl с победитовыми напайками не изменяются по сравнению с аналогичным бензопильным инструментом, оснащённым стандартными пильными звеньями.

Конструкция победитовой цепи

Победитовая цепь состоит из звеньев 3 типов:

  • режущих, на них закреплён зуб;
  • ведущих, их нижняя часть (клык) скользит по пазу в шине;
  • соединительных пластин в форме восьмерки.

Эти детали соединены между собой заклепками.

Режущее звено, кроме самого зуба (резца) имеет выступ, ограничитель глубины пропила.

То есть, победитовая цепь не отличается от обычной ничем, кроме других качеств сплава режущей кромки зубьев.

Как устроена

Победит — сложный в производстве и дорогостоящий материал. Поэтому из него делают не весь зуб, а только режущую кромку. Её припаивают к телу зубьев с помощью медного сплава. Несмотря на мягкость меди, такие припои достаточно прочны и, как правило, держатся весь срок службы.

Особенности конструкции

Победитовые цепи лучше себя показывают в работе на более мощных, чем средних, бензопилах, с большой тяговой силой. Обычный зуб можно сравнить с остро заточенным лезвием. Когда он тупится, остроту можно легко восстановить, поправив зуб специальным круглым напильником с трафаретом для выдержки угла. Победитовый зуб тупится медленно и незаметно. Даже слегка затупившись, он ещё долго может хорошо работать. Но тогда требуется больше тяги на бензопиле, не менее 3-3,5 л.с.

Из чего выполнены зубья

Настоящий победит делается по технологии порошковой металлургии и состоит из 90% карбида вольфрама и 10% кобальта с небольшой примесью углерода. Порошок вольфрама и кобальта прессуются, затем спекаются при высоких температурах, близких к плавлению металла. Выпускается в виде пластин, часто уже заданной формы.

Материал был создан в 1929 году, и с тех пор на его основе и по его принципу создано множество самых разных материалов — ВК4, ВК6, ВК8, ВК10, Т15К6, в том числе специально для пиления древесины.

Особенности правильного выбора

Многие задаются вопросом, как же выбрать для своей бензопилы цепь с победитовыми напайками. Ничего сложного в этом вопросе нет, и выбор происходит непосредственно по основным параметрам, а именно:

  • шаг;
  • толщина хвостовика;
  • длина — зависит от размера шины.

Практически все варианты гарнитуры с победитовыми сегментами имеют чизельную форму зубьев, которые отличаются высокой производительностью, однако процесс их заточки усложняется за счет специфической формы. Зная указанные параметры, не составит труда выбрать подходящий тип гарнитуры для своего инструмента. Выбирайте только у проверенных и надежных поставщиков, так как существует очень много подделок, которые продаются по высокой цене.

Эксплуатационные характеристики или что важно знать о гарнитуре

Если на гарнитуре используются твердосплавные напайки, то это вовсе не означает, что она не имеет слабых мест. Победит хотя и характеризуется повышенной твердостью и устойчивостью к прочным материалам, однако он чувствителен к ударным воздействиям. Такие влияния возникают во время контакта цепи с абразивными поверхностями, что и способствует возникновению усталостного напряжения в сплавах. Однако это не единственная причина снижения эксплуатационного ресурса. При распиливании материалов происходит нагрев гарнитуры, а преобладание высоких температур продолжительного характера способствует снижению твердости победита.

Интересно! Твердосплавный материал, который нанесен на верхнюю часть зуба, и обычная инструментальная сталь (изготовлено звено), имеют разные коэффициенты теплового расширения. В итоге происходит снижение прочности соединения победитовых пластин, которые в процессе распиловочных работ попросту отпадают.

Чтобы продлить срок службы цепи для бензопилы из победита, необходимо соблюдать ряд некоторых предустановленных рекомендаций, а именно:

  1. Для смазки цепи с напайками из победита использовать масла, не содержащие в составе серу. Это крайне важная рекомендация, так как сера вступает в контакт с кобальтом, нарушая его структуру, и снижая эксплуатационные параметры.
  2. Контакт цепи с материалом (процесс называется подачей) должен происходить медленнее, чем обычно. Это позволит исключить возникновение ударных воздействий.
  3. Скорость подачи увеличивается в процессе нагрева инструмента и гарнитуры.

Не стоит рассчитывать, что цепь с напайками из победита прослужит вечно. Такая гарнитура имеет ресурс, и он зависит от типа материалов, которые обрабатываются.

Особенности эксплуатации

Обычными ограничениями твёрдого сплава является его чувствительность к ударным нагрузкам. Не исключение — и цепь с твердосплавными напайками: при резком и систематическом контакте с особо малоподатливыми или абразивными поверхностями в цепи с победитовыми напайками будут постепенно накапливаться усталостные напряжения. Несмотря на достаточно высокую теплопроводность твёрдых сплавов, нагрев тела зуба при длительной работе бензопилы всё же происходит, что становится причиной снижения твёрдости.

Вторая опасность заключается в различных значениях коэффициента теплового расширения у стали, и у твёрдого сплава. Заточка же бензопил, оснащённых твердосплавными цепями, требует применения специального заточного инструмента. Впрочем, тупятся такие цепи в 6…8 раз меньше, чем обычные.

При использовании победитовой цепи следует придерживаться следующих правил:

  1. При работе с проблемной древесиной (обожжённой, подтопленной, с абразивными включениями цемента и пр.) подача в намеченный пропил должна происходить медленнее, чем обычно.
  2. По мере разогрева пилы скорость подачи можно увеличивать.
  3. Перед работой для смазки цепи необходимо использовать составы, не содержащие серу, поскольку она реагирует с кобальтом, входящим в состав любого твёрдого сплава.

Иногда (в случае резко неоднородной по твёрдости древесины) для разрезания лучше использовать старые пильные сегменты из обычной инструментальной стали, ресурс которых уже практически исчерпан.

Строение пильного сегмента с победитовой напайкой

Принципиальное отличие звена победитовой цепи для бензопилы заключается в том, что к основанию зуба при помощи медной пайки прикрепляется твердосплавный сегмент. В пилах Stihl 180 такой пильный сегмент называется Rapid Duro или Picco Duro (слово Rapid пусть никого не вводит в заблуждение – в данном случае речь не идёт о быстрорежущей стали).

О марке и составе используемого твёрдого сплава Stihl, по понятным причинам, не упоминает, но, по всей видимости, в качестве твердосплавного элемента используются сплавы типа ВК3М или ВК6М. Именно, наибольшее количество карбида вольфрама при минимальной добавке кобальта обеспечивает наивысшую твёрдость и прочность.

Если значения указанных параметров находятся в пределах HRA 89-91, то таким инструментом вполне можно разрезать такую древесину:

  • особо твёрдых пород деревьев;
  • вторичную загрязнённую древесину;
  • дерево с вероятными металлическими фрагментами внутри (гвозди, шурупы) и т. д.

Вследствие значительной прочности твёрдых сплавов на изгиб, не менее 1100 Мпа, выкрашивания зубьев не происходит. Наличие твердосплавного сегмента не приводит к увеличению высоты зуба, поскольку соответственно уменьшается высота основного звена пильного полотна. Поэтому, технологические возможности пил Stihl с победитовыми напайками не изменяются по сравнению с аналогичным бензопильным инструментом, оснащённым стандартными пильными звеньями.

Что нужно знать из плюсов и минусов при эксплуатации

Некоторые источники утверждают, что использовать победитовые цепи следует исключительно на инструментах, относящихся к классу профессионального или полупрофессионального предназначения. Это бензопилы средней и высокой мощности. Однако это мнение также ошибочно, ведь совершенно свободно можно установить такую гарнитуру на маломощный инструмент, и пилить им деревья. Вопрос в том, какой толщины распиливаемый материал, и насколько долго выполняются распиловочные работы. Если у вас бензопила малой мощности, то для нее также можно подобрать победитовую цепь, чтобы пилить древесину, что и обычной гарнитурой, только исключив необходимость постоянной заточки зубьев.

Возвращаясь к положительным и отрицательным сторонам эксплуатации твердосплавных цепей на бензопилах, следует выделить следующие факторы:

  1. Большой эксплуатационный ресурс. Естественно со временем гарнитура приходит в негодность, что связано с притуплением зубьев и ее растягиванием. Однако ее ресурс примерно в 5 раз больше классических моделей (зависит от вида распиливаемых материалов).
  2. Экономит время, что особенно актуально при больших объемах работ.
  3. Притупляется в 8 раз медленнее, чем зубья на стандартных цепях (при условии ее использования для распиливания твердой и мерзлой древесины). При применении для обычной древесины скорость притупления еще ниже.
  4. Возможность выполнения распиловочных работ при контакте с абразивными материалами. При валке дерева не исключается контакт зубьев с грунтом, что приводит к их притуплению на обычной цепи. Для гарнитуры с победитовыми напайками любые контакты с абразивами не страшны.

Положительные качества изделий делают их все более популярными не только среди профессиональных пильщиков, но и домашних мастеров

Однако важно знать не только положительные стороны, но и недостатки. К ним относятся:

сложность заточки, что обусловлено необходимостью использования специального оборудования, а точнее алмазного диска. Обычно для восстановления остроты зубьев, такие цепи нужно сдавать в сервисные центры, где осуществляется их заточка;
высокая стоимость. Цена примерно в 4-5 раз выше, чем обычная цепь. Дорого стоит не только сама гарнитура, но и услуга ее заточки;
если в процессе пиления древесины встречаются металлические детали (из прочной стали), то не редко происходит откалывание зубьев. С этим недостатком встречаются пильщики довольно часто, и это вовсе не говорит о низком качестве изделий

Важно понимать, что основная задача цепей — пиление твердой и промерзшей древесины, а для резки металла следует использовать абразивные диски.

Не только громкие лозунги от производителей, но и опыт пильщиков подтверждает эффективность использования бензопильных цепей с победитовыми напайками.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
