Почему переливает карбюратор на пиле

Тахометр для настройки карбюратора бензопилы

Каждый карбюратор на бензопилах имеет в конструкции три регулировочных болта с пружинами. Каждый болт отвечает за регулировку соответствующего параметра. Таковыми параметрами являются:

1. L — регулирование количества подачи топлива на небольших оборотах
2. H — регулирование количества подачи топлива на больших оборотах
3. T или LA— увеличение или уменьшение количества топливно-воздушной смеси при работе инструмента на холостых оборотах

Чтобы отрегулировать карбюратор, понадобится подготовить тонкие отвертки (шлицевые) и тахометр.

Это интересно! Тахометры для бензопил можно купить заводского производства или сделать их самостоятельно. Стоимость заводских устройств незначительная (до 1000 рублей), поэтому владельцы агрегатов выбирают именно этот вариант.

Настройка карбюратора своими руками выполняется путем проведения следующих манипуляций:

1. Демонтируется крышка с воздушным фильтром, после чего открывается доступ к высоковольтным проводам инструмента. Такие манипуляции проводятся, если применяется тахометр проводного типа
2. Если же используется современный беспроводной тип прибора, то доступ к высоковольтным проводам не понадобится
3. Запустить двигатель инструмента, после этого выполняется подключение проводов к высоковольтному кабелю
4. Беспроводной прибор нужно поднести к свече
5. Теперь нужно взять в руки отвертку, и приступать к регулировке
6. Болт с обозначением L нужно завинтить до упора по ходу вращения часовой стрелки, после чего ослабить на четверть оборота
7. Цепь на бензоинструменте будет перемещаться, поэтому нужно отрегулировать болт T. Вращать болт нужно в обе стороны до момента, пока цепь на инструменте не перестанет перемещаться
8. Теперь нужно погазовать на протяжении 8-10 секунд
9. Чтобы выставить максимальное число оборотов на инструменте, понадобится закручивать регулировочный болт H. При этом нужно контролировать показания устройства, которое будет отображать число оборотов
10. На завершающем этапе нужно повторить настройку оборотов холостого хода путем перемещения болта T

Как только настройка произведена, нужно проверить работоспособность инструмента в действии. Отсутствие провалов, рывков и скачков говорит о том, что процедура выполнена правильно.

https://youtube.com/watch?v=fwa4t-Uu3kk%3F

Советы по устранению неисправности

Если свеча бензопилы все же была залита, и вы не желаете ждать, пока топливо стечет, существует довольно действенный и оперативный метод очистки.

1. Если ремонт проходит в полевых условиях, то пила устанавливается на ровную поверхность (в мастерской все проще – стол в помощь), после этого вытягивается ВВ провод от свечи и при помощи ключа достается свеча, ее электроды свечи протираются насухо. При этом система размыкания цепи должна быть включена.
2. Откручивается крышка воздушного фильтра, который очищается от грязи.
3. После этого рычаг управления устанавливается на минимальное положение дросселя, а пусковой шнур дергается до 10 раз, но не менее 5. Тем самым, камера сгорания прочищается от излишка топлива.
4. Вернув обратно воздушный фильтр, установив свечу зажигания и подключив провод, следует потянуть пусковой шнур еще несколько раз. При этом дроссельная заслонка должна оставаться открытой.

При правильности выполнения этих действий пила снова «оживет».

Большинство владельцев бензопил не раз заливали свечи и при этом сами не раз возвращали инструменту функциональность. Не стоит бояться этой проблемы: прямо растущие руки и наличие руководства пользователя помогут без обращения в специализированный центр продолжить пользоваться инструментом.

Чем промывать карбюратор бензопилы?

Задуматься об очистке топливного узла бензоинструмента нужно в таких случаях:

• при затруднительном запуске двигателя;
• при нестабильной работе ДВС на кратковременном холостом ходу;
• в случае появления провалов при плавном нажатии на штатный курок газа;
• при значительном повышении расходов заправляемого топлива.

Чаще всего для промывки встроенного карбюратора бензопилы используются жидкости, которые есть практически в каждом гараже:

• керосин;
• дизельное топливо;
• чистый бензин;
• растворитель.

Современные садоводы, использующие мощные профессиональные пилы, используют более эффективные и щадящие средства:

• Mannol Vergaser Reiniger – очиститель, поступающий в продажу в виде аэрозоля. Он быстро и легко расщепляет даже самые старые образования смол, нагара, маслянистого налета и других видов загрязнений;
• Hi-Gear – этот очиститель выделяется высокими свойствами растворения. Ему под силу выведение старых засохших пятен, маслянистой корки и первых признаков ржавчины без вреда для деталей топливной системы;
• Jet 100 Ultra – высокотехнологичный спрей, предназначенный для быстрой очистки карбюратора бензопилы. Показывает высокую скорость растворения наиболее старых маслянистых пятен.

Чистка карбюратора на бензопиле выполняется в такой последовательности:

Вначале нужно очистить внешнюю часть двигателя пилы, а также демонтировать и тщательно промыть корпус заводского воздушного фильтра;
Далее можно переходить к разборке бензоинструмента. Для этого нужно снять корпус фильтра, а также открутить крепления, удерживающие карбюратор вместе с двигателем;
Затем потребуется аккуратно отсоединить от карбюратора тросики тяги и газа

Имеющиеся в конструкции пружины нужно снять так, чтобы не растянуть их;
После этого нужно осторожно стянуть с заводских штуцеров топливного узла шланги для подачи горючего;

Чтобы почистить карбюратор на бензопиле, нужно снять его с фирменных крепежных шпилек
При этом важно сохранить целостность прокладки, установленной между цилиндром ДВС и топливным узлом;

На следующем этапе потребуется очистить внешние стенки карбюратора. Для этого их можно обработать жидким очистителем или бензином
При этом нужно постараться, чтобы пыль и мусор не попали внутрь узла или цилиндра мотора;
Далее потребуется открутить винты крепления диафрагмы карбюратора, снять ее крышку и промыть внутреннюю полость аэрозольным очистителем;
После этого нужно демонтировать топливный фильтр предварительной тонкой очистки, а также разобрать ту часть узла, к которой подведено горючее

Все внутренние детали карбюратора необходимо тщательно промыть аэрозольным очистителем. Если первая очистка не принесла результата, то промывку следует повторить.

После окончательного высыхания всех внутренних деталей штатного карбюратора нужно собрать топливный узел в обратной последовательности, и установить его на место в конструкции хозяйственной бензопилы.

Устранение переливаний в карбюраторе

О том, как устранить перелив карбюратора, можно написать достаточно много. Наш ресурс решил не описывать каждую методику решения проблемы в отдельности, а – представить то, как нужно действовать при её появлении с уточнением всех деталей. В общем виде процедура ремонта такова:

• Сначала необходимо проверить все узлы, которые поддаются проверки без снятия карбюратора, после чего отремонтировать их или заменить, если проблема будет выявлена. К таким элементам топливной системы относят:
• бензонасос (разбирается, проверяется целостность диафрагм и иных элементов);
• обратный клапан (осматривается его внешний вид, выявляются нарушения целостности);
• прокладки карбюратора (проверяется наличие подтёков бензина в местах их расположения);
• электромагнитный клапан (для проверки достаточно выкрутить клапан и подключить к сети, если по истечению 30-120 секунд игла не выдвинулась на несколько миллиметров, узел требует замены).

Если проблем не выявлено, осуществляется демонтаж карбюратора.

Сняв карбюратор, необходимо:
Во-первых, проверить работу дроссельной заслонки и целостность диафрагмы иглы;
Во-вторых, провести разборку узла, проверяя целостность прокладок, жиклёров, их уплотнительных колец, поплавков, запорных игл и иных элементов, неисправность которых способна спровоцировать перелив;
В-третьих, прочистить и продуть все топливные каналы карбюратора.

Естественно, при выявлении проблем они устраняются, проводится обратная сборка детали и ввод её в эксплуатацию

При этом перед монтажом карбюратора важно правильно его настроить

Всё, что касается настройки карбюратора, для каждого агрегата индивидуально, поэтому заострять внимание на этом не будем. Отметим, что в некоторых случаях достаточно провести настройку винтов качества смеси или размерности жиклёров, а в некоторых – придётся «поиграть» с уровнем поплавковой камеры или положением иглы диафрагмы

Ну и на последнем этапе, если представленные выше меры не дали результата, остаётся лишь отнести карбюратор или отвезти неисправный транспорт целиком специалисту. Не забывайте, что карбюратор – очень сложное устройство, поэтому с его ремонтом иногда может справиться только профессионал.

Настоятельно рекомендуем прибегнуть к последнему шагу ремонта первоочередно, если при виде карбюратора у вас проскакивает мысль – «Что делать, я в этом ничего не понимаю…», или что-то подобное. В такой ситуации лучше не усугублять проблему собственноручным ремонтом, а довериться специалисту, пусть это и стоит некоторых денег.

В целом, разобраться с переливающим бензин карбюратором не столь сложно. Главное в процессе разбора – действовать с учётом своих познаний и представленных выше положений. Надеемся, сегодняшний материал дал ответы на интересующие вас вопросы. Удачи в ремонте и на дорогах!

Все целое, чистое, работает?

Пробуем отрегулировать. Берем длинную отвертку, находим болт регулировки холостых оборотов (он находится на дроссельной заслонке), закручиваем его на пару оборотов, чтобы заслонка приоткрылась. Заводим. Работает ровно? Тогда идем дальше. Не заводится или глохнет? Приоткрывает заслонку до тех пор, пока не заведется стабильно.

Далее регулируем качество смеси винтом L. Нужно добиться максимальных оборотов на холостом ходу. Тут принцип обратный – чем больше отвинчен болт, тем богаче смесь. После этого идет регулировка качества смеси на максимальных оборотах винтом H.

Если регулировка карбюратора не дала своих плодов, значит его нужно разбирать. Смотреть мембрану, чистить жиклеры и внутренние ходы. Для этого необходимо не только иметь ремкомплект, но и, желательно, запасной карбюратор.

Неполадки карбюратора ДААЗ 2107

В конструкции карбюратора много мелких деталей, каждая из которых имеет большое значение, поскольку выполняет определённую работу. Если хоть один из элементов выходит из строя, стабильная работа узла нарушается. Довольно часто проблемы возникают при пуске непрогретого мотора или в момент ускорения. Карбюратор считается неисправным при проявлении следующих признаков:

• при работе на ХХ двигатель работает с провалами, т. е. нестабильно;
• при попытке разгона наблюдается некоторая задержка;
• повышенный расход топлива;
• затруднённый запуск мотора после длительного простоя.

Каждый из указанных признаков свидетельствует о необходимости проведения ремонтных либо регулировочных работ. Рассмотрим наиболее распространённые неисправности «семёрочного» карбюратора.

Регулировка ХХ

Самая весомая причина, по которой приходится производить регулировку холостого хода карбюратора — это когда мотор нестабильно работает на ХХ, при этом стрелка тахометра постоянно меняет своё положение. В результате силовой агрегат попросту глохнет. Вооружившись плоской отвёрткой, приступаем к регулировке:

• Запускаем мотор для прогревания до температуры 90˚С. Если он глохнет, вытягиваем трос подсоса.

Регулировка бензопилы Хускварна

В период обкатки бензопилы Хускварна 142, 240, 236, 137 и других похожих моделей настройки карбюратора выставлены таким образом, что обороты двигателя на 600−700 меньше от обычных рабочих. В том случае, когда рабочую частоту не получается настроить по тахометру, то сбивать заводские настройки винтом Н не рекомендуется.

Производитель категорически запрещает превышать самостоятельно рабочее количество оборотов. Когда после настройки карбюратора цепь бензопилы движется на холостом ходу, то с помощью поворота винта Т против часовой стрелки нужно её остановить.

Для того чтобы настроить пилу точно, её необходимо установить на ровную поверхность шиной вперёд. Также нужно прогревать двигатель не менее 12−15 минут. Сначала следует определить самое большое число частоты холостого хода. Для этого в бензопиле винт Л необходимо повернуть по часовой стрелке, а потом в обратном направлении. После определения нужной частоты этот же винт поворачивается против часовой стрелки от 12 до 25% его полного оборота.

Холостой ход в моделях этого производителя настраивается с помощью жиклёра с буквой Т. Настройка производится поворачиванием его по часовой стрелке до момента, когда цепь будет двигаться. После этого повернуть легко против часовой стрелки до момента прекращения движения цепи.

Винт Н бензопилы отрегулирован правильно только тогда, когда пила не издаёт много шума при нажатии газа до конца, и при этом какой-либо нагрузкой она не утяжеляется.

Популярные бензопилы Champion

Модельный ряд бензопил Champion насчитывает более десятка моделей, которые отличаются между собой оснащением, объемом двигателя. Комплектация у всех пил одинаковая и имеет стандартный набор. В рамках статьи остановимся только на инструментах, которые завоевали популярность среди покупателей, а именно:

• Champion 137.
• Champion 142.
• Champion 240.
• Champion 250.
• Champion 254.
• Champion 125t.

Бытовые бензопилы Champion 137 и 142

Обе бензопилы предназначены для домашнего хозяйства и являются самыми продаваемыми среди всех мотопил модельного ряда Champion. 137 модель подвергалась апгрейду целых 3 раза за период своего существования. После нее свет увидела 142 модель, которая является усовершенствованной модификацией 137.

На заметку! Между 137 и 142 моделью была промежуточная версия — бензопила Champion 138, которая не получила большой популярности среди покупателей.

Какое-то время их даже называли аналогами Husqvarna 137 и 142. Инструменты до сих пор занимают достойные позиции в рейтингах бензопил.

Полупрофессиональная бензопила Champion 240

240-ая модель уже классифицируется, как полупрофессиональная бензопила и рассчитана на более длительную ежедневную эксплуатацию.

Из особенностей стоит отметить более богатое оснащение в сравнении с Champion 142. Например, на пилу установлена система легкого старта, которая позволяет снизить усилие при запуске почти в 2 раза. Также отмечается повышенная экономичность топлива.

• двигатель объемом 39,6 куб. см., мощностью 2,3 л.с;
• шина длиной 16 дюймов;
• вес 4,5 кг.

Как почистить карбюратор на бензопиле своими руками

Перед тем, как почистить карбюратор на бензопиле, разберемся с ситуациями, когда же нужна его чистка:

• пила не заводится и глохнет;
• инструмент не заводится;
• инструмент глохнет при нажатии на газ.

Бывают ситуации, что чистка карбюратора не помогает, тогда нужно заменить ремкомплект, если после этой процедуры ничего в работе бензопилы не изменилось – проверяйте резиновый адаптер, что находятся между цилиндром и карбюратором (на его месте может быть резиновый переходник с латунной вставкой). Снимаем верхнюю крышку, фильтр, длинные болты, переходник, отключаем от карба трубки и изымаем его. Непосредственно процесс очистки:

• сначала нужно почистить ворсистой щеткой от внешней грязи и пыли, чтобы она не попала во внутрь при разборе;
• начинаем с болта «H», что отвечает за верхнее рабочее положение работы карбюратора, на максимальных оборотах. Закручиваем его, считая и запоминая количество оборотов, к примеру, 2,5. Дальше выкручиваем его
• вкручиваем с подсчетом оборотов винт «L», он отвечает за низкие обороты. К примеру, 4,5 оборотов. Записываем показатели и выкручиваем его;
• снимаем верхнюю и нижнюю крышку с помощью отвертки, откручивая болтики. Лучше это делать не навесу, а на твердой нескользкой поверхности;
• достаем иглу;
• если прокладки и мембраны сильно изношены, протерты – их также нужно менять на новые, а заказать ремкомплект карбюратора к пилам Хускварна, Лидер, Штиль или Партнер – можно в магазине КосиКоса;
• часто перед чисткой можно наблюдать следующую картину – в «отстойничке» и других емкостях – много пыли и мусора;
• очищаем карб, предварительно замочив в его растворителе, потом продуваем сжатым воздухом, используя компрессор. Процедуру повторяем 2 раза. Отдельно чистим мембраны и собираем обратно. Сначала ставим на место иглу;
• опору коромысла монтируем обратно на иглу;
• отжимаем пружинку и выжимаем фиксирующий болт;
• ставим на место мембрану, нижнюю крышку и закручиваем болтами (нужно запомнить или подписать, какие именно фиксировали её);
• верхнюю мембрану с крышкой также ставим на место и закручиваем болтами;
• помещаем винт «L» до упора, а потом выкручиваем на его 4,5 оборота, (как пример) как он и состоял на карбюраторе, а винт «H» вкручиваем также до упора и выкручиваем на те же 2,5 оборота (как пример), сохраняя прежние настройки. Это нужно для того, чтобы не потерять настроек;
• возвращаем карбюратор на обратное место в бензопилу для проверки, надевая на дроссельную заслонку;
• шланг, выходящий из цилиндра – вешается на верх, шланг, выходящий из бака – с правой стороны от карбюратора, а шланг, что идет на прокачку с праймера – с левой – соединяем все шланги с карбом;
• вставляем 2 болта в адаптер и ставим его на место;
• закрываем заслонку, несколько раз нажимаем на праймер (достаточно10);
• пробуем завести инструмент.

Как видно, своими руками прочистить карбюратор своего инструмента вовсе несложно, если следовать инструкции, хронологии, зафиксировать себе обороты винтов максимальных и минимальных, собрать агрегат ровно в противоположном порядке. Магазин бензоинструмента KosiKosa демонстрирует и качественное видео, где всю инструкцию ярко подкрепляет наглядный пример.

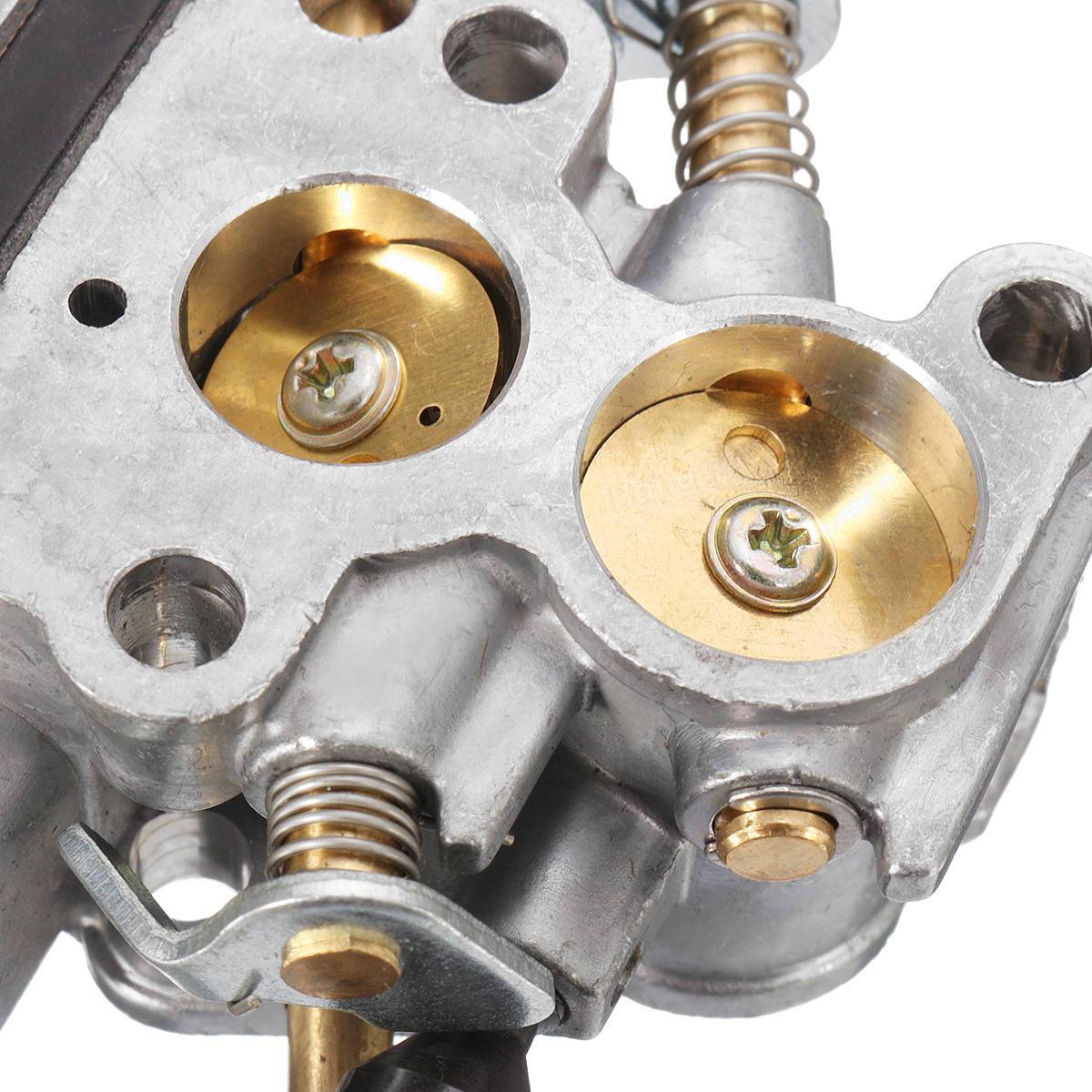

Конструкция и принцип действия карбюратора бензопилы

Карбюратор бензопилы состоит и следующих основных узлов:

• цельнолитого корпуса, изготовленного из легкого алюминиевого сплава;
• диффузора, расположенного у входа в карбюратор;
• жиклеров, специальных клапанов, предназначенных для регулировки подачи горючей смеси;
• распылителя;
• поплавковой камеры.

Ниже представлена схема карбюратора фирмы Walbro, которыми очень часто оснащаются бензопилы. Воспользовавшись данной схемой, можно более подробно изучить внутреннее устройство карбюратора бензопилы.

У карбюратора может быть 2 или 3 регулировочных винта с пружинами. Регулировочные винты сконструированы так, что на их окончаниях находятся иглы (конусы). Винты имеют правую резьбу, то есть закручиваются по часовой стрелке.

Работа карбюратора бензопилы происходит следующим образом.

1. После запуска ДВС открывается воздушная заслонка.
2. В диффузоре (16), где есть сужение, поток воздуха ускоряется и смешивается с бензином. Последний поступает через жиклеры (15) и (12), а очищенный воздушным фильтром воздух – через заслонку (7), размещенную на входе диффузора.
3. Заслонка (8), расположенная за диффузором, регулирует, какое количество приготовленной смеси попадет в камеру сгорания.
4. Объем бензина, проходящего сквозь жиклеры, регулируется винтами (17) и (10) – это, соответственно, винты L и H на бензопиле.
5. От игольчатого клапана (11) зависит объем топливной смеси в поплавковой камере (14). Функционирование игольчатого клапана контролируется мембраной (13).
6. Мембрана (4) контролирует подачу топливной смеси в камеру сгорания, и это зависит от количества оборотов ДВС. Бензин проходит очистку через фильтр (6).

В каких случаях лучше заменить карбюратор и не тратить силы на его промывку

Есть случаи, когда проще купить новый карбюратор на триммер, чем пытаться восстановить работоспособность старого устройства

При этом важно учитывать, что выбирать следует исключительно оригинальный для конкретной модели мотокосы карбюратор, иначе это негативно отразится на производительности инструмента. Существуют случаи, когда промывка механизма не поможет устранить проблему но, чтобы убедиться в этом, понадобится разобрать его

1. Если внутри разобранного изделия обнаруживаются коррозионные отложения, сформированные по причине оксидирования алюминия, то ремонт в виде промывки будет попросту бесполезным. Попробовать восстановить механизм в такой ситуации можно с помощью промывки ультразвуком, но никаких гарантий при этом нет.
2. Если металлические части карбюратора имеют повреждения в виде сколов, трещин и прочих видов дефектов. В таком случае можно сразу же заказывать новый механизм.
3. Неисправность составных элементов — изделие состоит из различных деталей и элементов, которые могут выйти из строя. Большинство деталей не ремонтопригодны и не подлежат замене по причине отсутствия запчастей, поэтому в таком случае понадобится заменить механизм полностью.

Это интересно! Бытует мнение о том, что произвести очистку карбюратора можно с помощью пескоструйного оборудования. Однако этого делать не рекомендуется по причине того, что песком невозможно прочистить каналы внутри, поэтому такой способ для чистки карбюраторов попросту неприемлем.

Специалисты утверждают, что работа с карбюратором требует особого подхода. Если вы не уверены в том, что справитесь с задачей, тогда лучше доверить работу профессионалам. Однако в любом случае, ничего не мешает вам попробовать произвести чистку смешивающего топливо с воздухом механизма бензокосы самостоятельно, даже если вы новичок. Различают два способа, как можно почистить на мотокосе карбюратор:

1. Автоматический — предусматривает выполнение разборки механизма с последующим размещением деталей внутрь ультразвуковой ванны. Как осуществить данную процедуру, вы можете почитать в , где процесс промывки представлен на примере карбюратора от бензопилы.
2. Ручной. Если для реализации первого способа понадобится специальное оборудование, то в этом случае ничего, кроме инструмента и баллончика с жидкостью для чистки карбюраторов, не понадобится. Именно такой способ предпочитают большинство владельцев инструмента.

В силу своей популярности ручного способа промывки, именно этому методу уделим особое внимание, и рассмотрим поэтапно, как это можно сделать

Советы по устранению дефектов

В первом случае неувязка решается приведением в исправное состояние воздухозаборного устройства. Выработавший ресурс картонный фильтр рекомендуется продуть оборотным потоком воздуха, в наилучшем случае поменять. Методы чистки фильтров остальных типов указаны в прилагаемых руководствах по эксплуатации.

• Регулировка карбюратора делается на прогретом до рабочей температуры движке. Агрегат выводится на лучший режим вращением регулировочных винтов количества и свойства консистенции. Фуррор работы определяется познанием конструкции системы топливопитания, взаимодействия всех девайсов.
• А именно, завышенная сложность регулировки карбюраторов со встроенными компенсаторами и иными элементами автоматического управления. Такое оборудование настраивается при помощи специальной аппаратуры, которой комплектуются сервисно-ремонтные центры.

Если движок настройке не поддается, предпосылкой излишка горючего в эмульсии быть может нарушение плотности клапана либо зависание самого поплавка карбюратора.

Конечный итог выполненной работы:

• резвый набор оборотов;
• размеренная работа на режиме холостого хода;
• восстановление тяговых характеристик;
• отсутствие завышенного дымления и детонационных шумов.

Корректировка угла зажигания

Вялый разгон машины и неустойчивость ХХ также часто связаны с неправильно выставленным зажиганием, в основном такую процедуру выполняют в автосервисах на специальной аппаратуре. Но при желании корректировку несложно произвести самостоятельно, к тому же и без стробоскопа, причем, достаточно точно:

• на остановленном двигателе ослабляем три гайки крепления трамблера (третье крепление находится внизу, его сверху не видно);
• заводим машину, поворачиваем прерыватель-распределитель по часовой стрелке (на «+»), и если стояло позднее зажигание, обороты ХХ будут заметно увеличиваться;
• выбираем оптимальное положение трамблера (работа ДВС должна быть ровная, без сбоев), винтом количества уменьшаем число оборотов, глушим мотор, фиксируем прерыватель-распределитель пока одной гайкой, проверяем результаты корректировки зажигания на ходу.

Рекомендуем: Ставим туманки на ВАЗ-2107

Если при большой нагрузке и резком разгоне начинают заметно «стучать пальцы» (появляется детонация двигателя), следует трамблер немного подвинуть на «минус», затем еще раз проверить машину на ходу. Так можно достаточно точно выставить зажигание, и даже порой лучше, чем со стробоскопом.
