Подъемный механизм для мотоблока своими руками

Как сконструировать траншеекопатель?

Самодельный траншеекопатель представляет собой навесную насадку к мотоблоку, позволяющую быстро и без усилий вырыть траншеи, ямы. Это своего рода компактный экскаватор, обладающий маневренностью и экономичностью. Передвигается на колесном или гусеничном ходу.

Насадка-копатель позволяет рыть траншеи и ямы даже в мёрзлой земле. Стены траншей получаются ровными, без осыпания. Разработанная земля лёгкая и рассыпчатая, ее можно использовать для обратной засыпки.

Две фрезы закрепляются на передней подвеске, на задней – лопата для извлечения грунта из траншеи. На режущие диски и цепную передачу надо обязательно закрепить защитные кожухи по технике безопасности. По такому же принципу делается насадка бур из металлического стержня и пластин.

Типы конструкций

Все варианты делятся на три большие группы, каждая из них имеет свои отличия. Выбирать следует исходя из особенностей выполняемой работы и конструкции мотоблока, к некоторым моделям подходит только один из вариантов. При желании собрать можно разные проекты. Все зависит от желания и умений.

  1. Задний адаптер. Самое простое решение, которое присоединяется к мотоблоку через сцепку, на нее обычно ставят оснастку. Сзади добавляют еще один модуль, чтобы вешать и цеплять оборудование уже там. Управлять с помощью стандартной рукоятки, при резких поворотах это не очень удобно, придется сильно наклоняться. Собрать эту разновидность проще всего.
  2. Передний вариант. Рама ставится так, что двигатель располагается сзади, установка навесного оборудования проводится на стандартную сцепку. Это решение намного сложнее в сборке, так как придется продумать и изготовить рулевое управление на передней оси или же сделать гибкое сочленение двух частей. Зато управлять удобнее, стоит обычный руль, при этом придется перенести все элементы управления.
  3. Полноприводная конструкция. Отличается тем, что крутящий момент передается на две оси сразу, а это повышает проходимость и мощность, можно выполнять тяжелые работы. Вращение второй оси обеспечивает вал отбора мощности, к которому присоединяют небольшой кардан, рама намного массивнее и жестче. Сделать такой вариант сложнее всего.

Самодельные варианты ничем не хуже готовых, если сделать их правильно и подогнать под конструкцию мотоблока. Подбирать стоит с учетом собственных возможностей и умений, разобраться в особенностях каждого типа, решить, какой по силам собрать. Посоветоваться с тем, у кого есть адаптер, учесть все недостатки и постараться устранить их у себя.

Правила использования самодельного отвала

Следуйте этим правилам, и оборудование прослужит дольше:

  1. Для экономии ресурса силовой установки, отвал применяйте только, если необходимо убрать снег высотой более 5 см. В остальных случаях лучше использовать подметальную щетку или скребок.
  2. При работе с отвалом желательно оборудовать колеса гусеницами или другими приспособлениями повышающими сцепление мотоблока с поверхностью.
  3. Периодически проверяйте мотор мотоблока – при работе с навесными орудиями он подвергается повышенной нагрузке и износу.
  4. Регулярно проверяйте надежность креплений, если появились какие-либо дефекты, немедленно их замените.
  5. Для предотвращения деформирования и поломки отвала, до начала работ, тщательно выставляйте высоту его положения;
  6. Используйте защитные приспособления, как для себя, так и для техники. Например, для защиты агрегата можно использовать стальные щитки.
  7. Регулярно проводите техническое обслуживание мотоблока и дополнительных насадок (периодичность указана в инструкции по применению).
  8. По окончанию зимнего сезона прежде, чем поставить отвал на длительное хранение, очень хорошо очистите его от остатков снега и просушите. После этого все элементы обработайте средством против ржавчины, а поворотные механизмы смажьте маслом или солидолом.

Таким образом, изготавливая отвал для мотоблока своими руками из подручных средств, рекомендуется придерживаться правил и рекомендаций по его созданию. Для каждого, кто решил собрать самоделку, будет несложно определиться с размерами и смонтировать устройство под свои потребности и под определенную модель мотоблока. При наличии такого приспособления уборка снега из тяжелого ручного труда превратится в приятное времяпровождение.

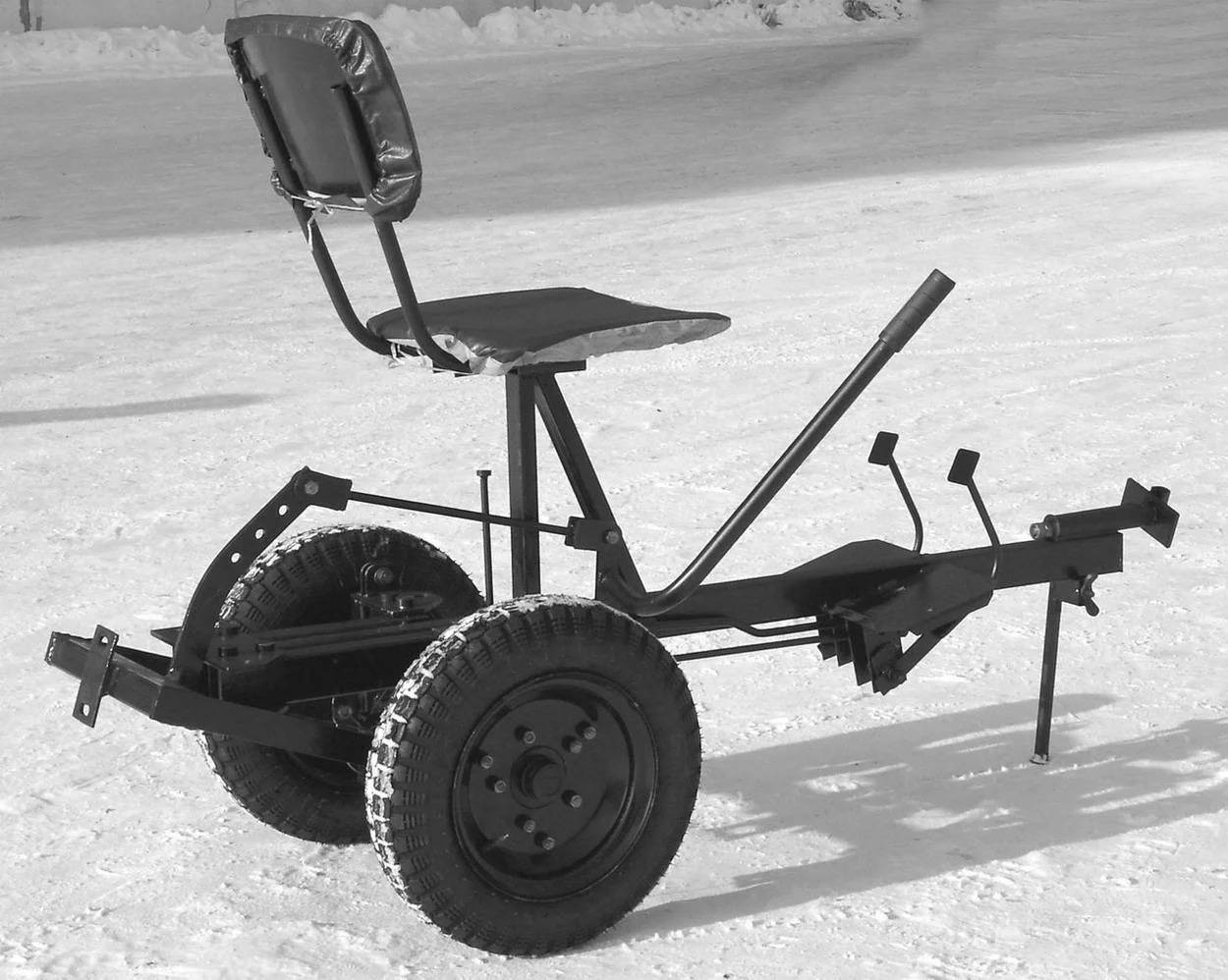

Как сделать адаптер к мотоблоку своими руками

Чтобы самому сконструировать прицеп для мотоблока, не требуется специальных знаний, умений – лишь чертежи и сварка. Материалы имеют невысокую стоимость и доступны для покупки в любых строительных магазинах.

Схема и элементы конструкции

Как уже было сказано, выше адаптер представляет собой прицеп, который располагается либо сзади мотоблока либо спереди. Схематично он выглядит следующим образом:

Чертеж мотоблока МТЗ-0,5 с самодельным навесным оборудованием

Адаптер для мотоблока предусматривает следующие основные элементы конструкции:

  1. Рама – может быть хребтовой или лестничной. Иногда можно встретить вариант, где рамы самого агрегата и прицепа объединены в единый элемент. Однако в этом случае необходимо создавать новый постамент для трансмиссии и двигателя.
  2. Подвеска – осевая, мостовая, поворотная, портальная. Обычно изготавливается без упругих элементов.
  3. Портал – используется только в заднем виде. В случае с передним им становится портал самого агрегата.
  4. Сцепное устройство – самый главный элемент адаптера, поскольку делает мотоблок устойчивым и обеспечивает надежность соединения. Если прицеп имеет рулевое управление, то сцепка будет жесткой, в случае с подвижным сочленением – создается крепеж на горизонтальном шарнире. Есть вариант создания с учетом двух степеней свободы: скручивание и поворот.
  5. Сидение – создается в зависимости от предпочтений владельца.
  6. Рулевое управление – применяется только с жесткой сцепкой. Создать его можно самому, либо приобрести в специализированном магазине.

Необходимые материалы и инструменты

Чтобы самостоятельно сделать прицеп, нужны следующие материалы и инструменты:

  • металлические уголки;
  • металлические листы для опоры ног;
  • квадратный металлопрофиль;
  • колеса (2 шт.);
  • аппарат для сварки;
  • другие инструменты (пила, шуруповерт и т.п.).

Чертежи и размеры

Пример простой схемы

Основой адаптера станет квадратный металлопрофиль. Обычно он берется длиной от 160 до 180 см. К нему прямо перпендикулярно прикрепляется профиль меньше – 50-60 см (в зависимости размеров нужной колеи).

К получившейся конструкции крепятся колесные стойки. Что касается стоек, то их размер составляет 25-40 см. Он определяется в зависимости от самого мотоблока. Затем привариваются раскосы, длина которых определяется от желаемого размера всей конструкции и прочих параметров.

Далее создается рама, боковые направляющие которой прикрепляются к стойкам колес с помощью болтов. К раме в дальнейшем крепится навесное оборудование, затем рычаг управления. Он имеет 3 колена размером 20, 35 и 55 см.

Для увеличения массы и усилия создается еще один рычаг размером побольше – 80 см.

Сборка адаптера для мотоблока

1 этап. Создание кинематической схемы.

С самого начала на этапе проектирования необходимо создать кинематическую схему, в которой следует предусмотреть обеспечение равновесия всей системы и предупреждение дополнительной перегрузки. В данном случае уместно использовать готовые варианты (как пример ниже) либо создать ее самому.

Схема простого адаптера

2 этап. Создание основных элементов.

При изготовлении конструкции рамы необходимо предусмотреть устройство вилки с втулкой. Она будет обеспечивать поворот прицепа в свободной форме. Сама рама создается из металлических уголков и труб, кузов – из стального листа. Для создания колесных стоек чертится схема либо берется готовая.

Часто для создания сцепного узла используют 15-сантиметровый штырь. Его вводят в отверстие дышла П-образного фаркопа мотоблока.

3 этап. Установка сидения.

Сиденье закрепляется на расстоянии 80 см от переднего края на раме балки адаптера и фиксируется болтами.

Часто на адаптер добавляют дополнительные элементы: регулировку сидений, дополнительные рычаги – здесь уже все зависит от фантазии создателя, а также целей и времени использования мотоблока.

Адаптер для мотоблока, сделанный своими руками, будет большим помощником для садовода. Он не только уменьшает время работы на мотоблоке, но и облегчает ее и делает более автоматизированной.

Подборка видео

Адаптер для мотоблока своими руками чертежи и размеры

Ниже, приведены чертежи и размеры, а так же материалы необходимые для изготовления адаптера к мотоблоку сложной конструкции.

Что понадобится при изготовлении адаптера

— Металлический уголок

— Листы металла для опор для ног

— Квадратный металл. Профиль

— Два колеса

— Сварочный аппарат

— Ручные инструменты

Ниже, приведена кинетическая схема, которая поможет обеспечить равновесие конструкции, и избежание дополнительной нагрузки. Чертеж ниже показывает схему мини трактора, сделанного из мотоблока Нева.

Двигатель силового агрегата (2), приводящий во вращение передние колеса (1), передает крутящий момент через цепь (3) на реверс-редуктор (4), а с него посредством карданной передачи (5) на задний мост (6), приводя во вращение задние ведущие колеса (7).

— При изготовлении рамы, нужно не забыть про устройство втулки и вилки, для обеспечения свободного поворота прицепа.

— Кузов адаптера к мотоблоку, изготавливается и стального листа, а борта кузова, должны быть высотой не менее 30 – 35 см.

— Сиденье устанавливается на балку приваренной к основной раме при помощи болтов. Расстояние о начала рамы до сиденья, должно составлять 80-90 см.

— Проверка роботоспособности всего механизма.

Дополнительные чертежи простого адаптера

Ниже, чертеж одного из самых простых в конструктивном плане адаптеров.

К раме, изготовленной из квадратной профилированной трубы размером 50*50 мм и толщиной 2 мм, приварены:

— Механизм сцепки;

— Упор для ног в виде перпендикулярно установленной трубы;

— Стойка с установленным на него сиденьем;

— Квадратная труба того же сечения, для установки колес;

— Тормоз.

Чертежи ключевых узлов адаптера

Механизм сцепки. Выглядит как сварная конструкция, вставленная в основную раму и закрепленную болтами. Состоит из наваренных друг на друга двух отрезков квадратной трубы и отрезка обычной «водной» трубы калибром 1 -1,5 дюйма.

В трубу, вставлен не до конца, зажатый болтом, шток с наваренным самодельным тройником. Шток смазан солидолом и обеспечивает поворот тройника по оси, для обеспечения эффекта качения при передвижении по неровной почве.

Узел крепления колес. Конструкция состоит из двух отрезков трубы, сваренных перпендикулярно. Горизонтальный отрезок вставляется в трубу крепления и скрепляется болтом. На вертикальной части закрепляют (на подшипниках) ось с колесом.

Другие узлы адаптера не столь важны, и мы их рассматривать не будем.

Адаптер для мотоблока Нева

Чертежи и размеры для разных мотоблоков, могут изменяться в зависимости от конструктива. Так для популярных моделей мотоблоков Нева, МТЗ, ОКА, самодельные адаптера могут значительно отличаться.

Сделав самодельный адаптер к мотоблоку, использовав с ним различные виды навески, можно не только облегчить работу, но и значительно повысить производительность.

Каких видов бывают адаптеры к мотоблоку?

Внешне конструкция адаптера являет собой небольшую раму с двумя колесами, платформой для ног, дышлом и сиденьем для оператора. Оснастив мотоблок такой «обновкой», Вы фактически превратите его в мини-трактор – работать станет в разы удобнее, быстрей и легче, а возможность регулировать сиденье сделает процесс работы более комфортабельным.

Есть несколько разновидностей адаптеров на мотоблок. Для того, чтобы купить или собственноручно изготовить наиболее подходящий Вам вариант, следует ознакомиться со всеми видами данного оборудования.

По типу сцепления адаптеры делятся на адаптеры с рулевым управлением и подвижным сочленением. Зависимо от расположения – на передние адаптеры и задние.

Также можно выделить в отдельную классификацию адаптеры за целью использования: с удлиненным дышлом для мощных больших мотоблоков, с укороченным – для небольших легких агрегатов.

Адаптер с рулевым управлением

Подобный вид адаптера сделает из Вашего мотоблока фактически полноценное удобное транспортное средство. Адаптер находится в близком контакте с самим мотоблоком, надежно с ним соединен. Колеса могут находиться как сзади, так и спереди конструкции.

Адаптер с подвижным сочленением

Данный вид адаптеров имеет свои неоспоримые плюсы – его проще изготовить, можно легко отрегулировать угол наклона относительно мотоблока. Из минусов – им немного тяжелее управлять, при маневрах увеличивается радиус поворота, нужно прикладывать больше усилий.

Передний и задний адаптер

Классификация соответственно зависит от места крепления. Выбор по данному типу адаптеров зависит сугубо от индивидуальных предпочтений хозяина техники и от предстоящих работ. Например, для вспашки и культивирования больше подойдет передний адаптер, поскольку во время этих операций необязательно постоянно следить за навесным оборудованием. А вот во время окучивания грядок более уместным будет задний адаптер, который позволит с удобством следить за рабочим процессом.

Другие работы

5.1. Роторная щетка. Эта навешивающаяся на мотоблок насадка позволяет эффективно и быстро подмести мусор или свежевыпавший снег как с асфальтовых дорожек, так и с газонов.

5.2. Бульдозерный нож (нож-отвал) – подвесное приспособление может применяться только на тяжелых мотоблоках. Отвал служит для перемещения большого объема сыпучих материалов (кучи песка, щебня, снега и т.д.).

5.3. Шнеко-роторный снегоуборщик. Предназначен для очистки территории от большого объема снега, слежавшихся или обледеневших пластов. Стальной шнек перемалывает снежно-ледяную массу и выбрасывает в сторону на расстояние до 20 метров.

Алгоритм действий

Чтобы приступить к сборке дополнительного оборудования для мотокультиватора, понадобится чертеж, в соответствии с которым будут выполнены элементы крепления и сооружение фрагментов. Если есть специальные навыки и опыт самодельный адаптер на мотоблок и чертеж можно выполнить самостоятельно. В случае опасения допустить ошибку, следует брать готовые чертежи. Перед конструированием рекомендуется проконтролировать и сверить соответствие габаритов и цифр.

Инструменты и расходные материалы:

  • металлические уголки, профиль квадратный;
  • подшипники для рулевого колеса и колонки;
  • листы из металла;
  • пара колес, желательно на оси;
  • сверла, электроды, диски для болгарки;
  • крепежные элементы;
  • гаечные ключи различных размеров;
  • сварочный электроаппарат;
  • смазочные составы – солидол;
  • болгарка;
  • шуруповерт;
  • дрель.

Ход работ:

  1. Начало работ – изготовление рамы. Выполняется конструкция из нарезанных частей выбранного стального стройматериала. Металл нарезают нужной длины при помощи болгарки. Скрепляются фрагменты болтами или сваркой.
  2. Отрезок квадратного металлического профилированного изделия 1,8 м приваривают к металлопрофилю длиной 60 см. Элементы располагают перпендикулярно. Данный фрагмент послужит креплением для шин. Стойка колеса должна составлять в высоту не менее тридцати сантиметров.
  3. Приваривают распорки к основному каркасу и втулкам колес. Размер каркаса составляет 40х40 см, он может изменяться в зависимости от индивидуального проекта.
  4. К краю рамы приваривают профиль. Осевые трубы скрепляют болтами.
  5. К каркасу сваркой присоединяют рычаг управления. Чтобы увеличить показатели мощности при управлении, рычаг сооружают с одним или несколькими коленами с длиной 70-80 сантиметров. Коленные фрагменты скрепляют болтами. Размеры адаптера для мотоблока, рекомендуется сверять с чертежами и схемами, ведь они помогут создать безошибочную конструкцию своими руками.
  6. В качестве подставки под сиденье служит труба длиной 30-40 см, ее приваривают к основному каркасу. С сиденьем для водителя техникой легче управлять в процессе огородных работ.
  7. Сцепную часть механизма приваривают к мотоблоку сзади. Крепление изготавливают из стального либо чугунного материала. Для соединения запчастей применяют электросварочный аппарат. Крепеж является важным составляющим узлом, который осуществляет надежную сцепку. Наиболее подходящим является П-образный соединительный узел. Благодаря этой запчасти транспорт становится устойчивым.
  8. Колеса на адаптер к мотоблоку подойдут двух типов – резиновые или металлические. Последний вариант используют для проведения работ в полевых условиях. Резиновое колесо имеет глубокий протектор, что позволит передвигаться по грунтовому дорожному полотну и при необходимости проезжать по бездорожью. Радиус колес подходит от 15 до 18 дюймов. Подходят колеса от отечественного автопрома – «ВАЗ», «Москвич».
  9. Полученное устройство обрабатываю грунтовкой и красят. Такая методика позволит предотвратить появление коррозии металла.

Самодельный отвал для мотоблока своими руками чертежи

Снего отвалы, легко навешиваемые на все виды техники, существенно ускоряют и облегчают процесс расчистки снега. Любой отвал снегоуборщик для мотоблока содержит три основные части – снегоуборочную лопату, устройство регулировки угла поворота лопаты и узел крепления, фиксирующий лопату на раме тягача.

Имеются несколько конструкций готовых отвалов, которые входят в комплекты навесного оборудования, однако такой «грейдер» можно сделать самодельный отвал для мотоблока своими руками, чертежи приведены ниже.

Лопата-отвал является элементом навесного оборудования, используемого совместно с мотоблоком. С ее помощью можно механизировать такие обычные работы на земельном участке как мусороуборка, снегоуборка в зимний период, а также выравнивание поверхности земли и ее перенос с одного места на другое.

Лопаты-отвалы имеют различные модификации, но в целом характеризуются общим принципом работы и устройства. Как правило, они имеет несколько типовых рабочих положений. Обычно это три нижеследующих положения:

  • вперед
  • влево (с уклоном на 30 градусов)
  • вправо (с уклоном на 30 градусов)

Работа с отвалом для мотоблока

Лопата–отвал мотоблока перед началом работы вручную поворачивается вправо-влево на угол до 30 градусов. Операция регулировки положения завершается выставлением нужного угла и закреплением отвала в выбранном положении шплинтами.

Ширина захвата лопаты отвала для мотоблока обычно равна одному метру ( некоторые модели могут иметь другую его величину) при толщине металла ковша от 2 до 3 мм. В заводских условиях лопаты-отвалы изготавливаются из высококачественной стали.

Отвал для мотоблока устройство и комплектация

Лопаты для мотоблоков могут быть укомплектованы металлическими ножами-насадками, которые удобны для выравнивания земли, а также резиновыми насадками, предназначенными для уборки снега. Поскольку имеется широкий выбор модификаций лопат-отвалов, то при выборе такого навесного устройства обязательно убедитесь в возможности установки устройства на имеющийся мотоблок.

Производители не оснащают лопаты-отвалы мотоблоков пружинными демпфирующими механизмами, так как из-за низкой скорости движения не требуется специальная защита от контакта с неровной поверхностью земли. Не нуждается мотоблок и в подъемно-поворотных устройствах, что существенно снижает общую стоимость комплекта для снегоуборки.

Оснащая свой мотоблок аксессуарами для снегоуборки, купите специальные металлические грунтозацепы. Замена пневматических колес на такую «обувь» заметно повышает качество снегоуборки. Цены на навесные лопаты-отвалы для мотоблоков невысоки и расположены в пределах от 4000 до 6000 рублей.

Варианты сбрасывания

По режиму освобождения от груза прицеп бывает:

  1. Самоопрокидывающийся — основан на физическом принципе обычного рычага.
  2. Поднимающийся механически — с помощью приспособлений или механизмов.

Рассмотрим особенности каждого вида.

В самоопрокидывающемся варианте кузов укреплен на оси и подшипниках или на петлях. Они должны быть расположены на оси, проходящей по центру тележки, или очень близко к ней. Кузов поднимается обычной рукоятью, прикрепленной к нему. Чтобы тележка не опрокинулась сама (например, если груз во время перевозки переместился в конец), необходимо установить фиксатор, стопорящий ручку или сам кузов.

Второй вариант предусматривает подъем механическим способом с помощью мотора, гидросистемы, масляного насоса или простого домкрата, укрепленных непосредственно под кузовом.

Алгоритм действий


Чтобы приступить к сборке дополнительного оборудования для мотокультиватора, понадобится чертеж, в соответствии с которым будут выполнены элементы крепления и сооружение фрагментов. Если есть специальные навыки и опыт самодельный адаптер на мотоблок и чертеж можно выполнить самостоятельно. В случае опасения допустить ошибку, следует брать готовые чертежи. Перед конструированием рекомендуется проконтролировать и сверить соответствие габаритов и цифр.

Инструменты и расходные материалы:

  • металлические уголки, профиль квадратный;
  • подшипники для рулевого колеса и колонки;
  • листы из металла;
  • пара колес, желательно на оси;
  • сверла, электроды, диски для болгарки;
  • крепежные элементы;
  • гаечные ключи различных размеров;
  • сварочный электроаппарат;
  • смазочные составы – солидол;
  • болгарка;
  • шуруповерт;
  • дрель.

На подготовительном этапе следует произвести подбор кинематической схемы, в которой предусмотрены показатели равновесия всей конструкции. Также должно быть предусмотрено предупреждение перегрузки. Рекомендуется использовать готовые чертежи адаптера с рулем к мотоблоку.

Ход работ:

  1. Начало работ – изготовление рамы. Выполняется конструкция из нарезанных частей выбранного стального стройматериала. Металл нарезают нужной длины при помощи болгарки. Скрепляются фрагменты болтами или сваркой.
  2. Отрезок квадратного металлического профилированного изделия 1,8 м приваривают к металлопрофилю длиной 60 см. Элементы располагают перпендикулярно. Данный фрагмент послужит креплением для шин. Стойка колеса должна составлять в высоту не менее тридцати сантиметров.
  3. Приваривают распорки к основному каркасу и втулкам колес. Размер каркаса составляет 40х40 см, он может изменяться в зависимости от индивидуального проекта.
  4. К краю рамы приваривают профиль. Осевые трубы скрепляют болтами.
  5. К каркасу сваркой присоединяют рычаг управления. Чтобы увеличить показатели мощности при управлении, рычаг сооружают с одним или несколькими коленами с длиной 70-80 сантиметров. Коленные фрагменты скрепляют болтами. Размеры адаптера для мотоблока, рекомендуется сверять с чертежами и схемами, ведь они помогут создать безошибочную конструкцию своими руками.
  6. В качестве подставки под сиденье служит труба длиной 30-40 см, ее приваривают к основному каркасу. С сиденьем для водителя техникой легче управлять в процессе огородных работ.
  7. Сцепную часть механизма приваривают к мотоблоку сзади. Крепление изготавливают из стального либо чугунного материала. Для соединения запчастей применяют электросварочный аппарат. Крепеж является важным составляющим узлом, который осуществляет надежную сцепку. Наиболее подходящим является П-образный соединительный узел. Благодаря этой запчасти транспорт становится устойчивым.
  8. Колеса на адаптер к мотоблоку подойдут двух типов – резиновые или металлические. Последний вариант используют для проведения работ в полевых условиях. Резиновое колесо имеет глубокий протектор, что позволит передвигаться по грунтовому дорожному полотну и при необходимости проезжать по бездорожью. Радиус колес подходит от 15 до 18 дюймов. Подходят колеса от отечественного автопрома – «ВАЗ», «Москвич».
  9. Полученное устройство обрабатываю грунтовкой и красят. Такая методика позволит предотвратить появление коррозии металла.

Базовые узлы прицепа

Универсальная конструкция будет включать в себя несколько вспомогательных узлов:

  • раму навесного устройства, воспринимающую главную нагрузку;
  • непосредственно сам кузов;
  • дышло (сцепное устройство), предназначенное для соединения транспорта с прицепом;
  • сидячее место с подножкой, с учетом выбранной конфигурации и размеров;
  • ходовая часть прицепа (колеса);
  • сам рулевой механизм.

Кроме прочего, не лишним будет предусмотреть и дополнительные приспособления, которые облегчат процесс эксплуатации: простой откидной механизм, тормоза на прицеп мотоблока, дополнительные упоры и др.

Подбираем нужные узлы

Чтобы компактный экскаватор практически ничем не уступал более тяжёлым машинам, его делают по их образцу. Соответственно самодельная модель должна иметь следующие элементы:

  • Ходовая часть. При создании прицепного варианта подойдёт металлическая сварная рама и одна колёсная пара.
  • Двигатель. Учитывая, что техника будет работать с тягачом, мощный силовой агрегат ставить не имеет смысла. Можно обойтись небольшим двигателем, мощностью от 6.4 КВт. Этого вполне хватит, чтобы запустить гидронасос.
  • Платформа. Здесь будут расположены основные узлы и механизмы, рулевое управление и кресло оператора.
  • Гидравлическая система. Сюда входят: насос, фильтр, соединительные шланги и гидрораспределители.
  • Стрела с ковшом. Этот рабочий элемент можно купить в готовом виде.

Работа на мотоблоке с рулевым управлением

Скажем несколько слов об особенностях управления мотоблока с рулем, и почему при сборке рекомендуется выполнять именно такой вариант. Не зря этот тип обычных и самодельных машин так популярен, ведь он имеет массу преимуществ:

  • оператору не придется тратить свои силы на хождение за минитрактором;

  • тяговый потенциал техники реализуется на все сто процентов;
  • такой минитрактор более маневренный и функциональный;
  • теперь для того чтобы обработать участок в отдалении от дома, не придется дополнительно перевозить мотоблок — на нем можно будет просто доехать, как на обычном автомобиле или тракторе;
  • управление более облегченное и удобное, чем у других видов;
  • теперь не потребуется держать в руках на весу всю массу этого тяжелого и громоздкого аппарата,
  • появляется возможность быстро собрать и разобрать агрегат;
  • детали управления значительно не модифицируются при переделке;
  • хорошая сбалансированность по весу по осям.

Не будем здесь упоминать шумность работы и прочие характерные особенности, в принципе, всех тракторов. Скажем только об одном характерном недостатке — не очень надежной устойчивости, которая связана с подвижной сцепкой. Однако плюсы, конечно, более впечатляющие.

Размеры плуга для мотоблока

Поворотный плуг характеризуется наличием трех конструктивных плоскостей: нижней горизонтальной плоскости полозка, боковой вертикальной плоскости полозка и передней отвальной плоскости. Если после снятия лемеха и отвала плуг поставить на горизонтальный стол, вплотную придвинутый к стене, и прижать его боковую поверхность к вертикальной стене, то поверхность стола совпадет с нижней горизонтальной плоскостью полозка, а вертикальная стена с боковой вертикальной плоскостью полозка.

  • Первым условием хорошего плуга является расположение нижнего режущего края установленного лемеха на 10…20мм ниже нижней горизонтальной плоскости полозка.
  • Вторым условием хорошего плуга является составление боковым режущим краем установленного лемеха прямой линии с боковым режущим краем отвала, причем оба они должны выступать на 10мм за боковую вертикальную плоскость полозка.
  • Третье условием хорошего плуга является примыкание передней рабочей поверхности лемеха к отвалу в одной плоскости и без зазора. Они не должны иметь выступающих крепёжных элементов, но должны быть заполированы и блестеть, как зеркало.

По завершении работ с плугом рекомендуется полированные поверхности очистить от грунта, полить машинным маслом или смазать Литолом-24 и растереть ветошью. Это позволит защитить полированные поверхности от коррозии.

Четвёртым условием хорошего плуга является ровная тыльная сторона лемеха, составляющая с плоской поверхностью установки плуга угол 15…20 градусов, равный заднему углу установленного лемеха.

Боковые режущие кромки лемеха и отвала также должны иметь задние углы 10…20 градусов с боковой плоскостью борозды, причем боковая режущая кромка отвала может быть закругленной.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
