Паять или не паять
Некоторые неопытные мастера для экономии не ставят наконечники и производят оконцевание при помощи пайки. В соответствии с нормативными документами, пайка при подключении к УЗО не допускается из-за ряда недостатков:
- недостаточная прочность пайки;
- при работе приборов происходит повышение переходного сопротивления;
- остатки флюса провоцируют развитие коррозии;
- снижается проводимость тока.
Под воздействием высоких температур, пайка начинает оплавляться, а проводник нагреваться. Если регулярно не проводить осмотр и подкручивать соединения, они ослабляются и теряется контакт, что становится причиной пожара.
Только при соблюдении правил подключения и рекомендаций опытных электриков можно самому не только сделать электрическую разводку по дому, но и надежно установить автомат в электрощитке.
{SOURCE}
Монтаж автомата в щитке
Монтаж нового модульного аппарата выполняется в обратном порядке. Сначала на дин-рейку садится верхняя часть выключателя.
Затем отверткой оттягивается проушина и прижимается нижняя. После чего нижний захват отпускается и защелкивается на свое посадочное место.
Осталось подключить контакты. Если у вас до этого были многожильные проводники, обжатые соответствующими наконечниками, то вы просто заводите их обратно в верхние и нижние зажимы и затягиваете винты.
Если жила была без наконечника, то есть большая вероятность в ее деформации, изгибе и т.д.
В этом случае, при наличии запаса провода, старый кончик лучше выкусить и зачистить его заново. После чего, отверткой зажать свежий, не деформированный проводник.
При этом не перестарайтесь с усилием затяжки. На недорогих модульных автоматических выключателях, винты очень легко срываются. Также опасна и «недотяжка» контактов.
Каждый зажим в таких устройствах нужно «тянуть» с определенным усилием, рассчитанным производителем аппарата.
Профессионалы используют в этом деле специальные динамометрические отвертки.
Какие еще ошибки могут вас подстерегать при такой простой казалось бы операции, как замена автомата? Первая и самая распространенная — это попадание под зажимной контакт провода с изоляцией.
Вторая — подключение нескольких жил разного сечения под одну клемму.
Довольно часто, под один и тот же автомат заводят сразу по две жилы. Главным образом это применяется на верхних клеммах, где такие жилы выступают в роли перемычек.

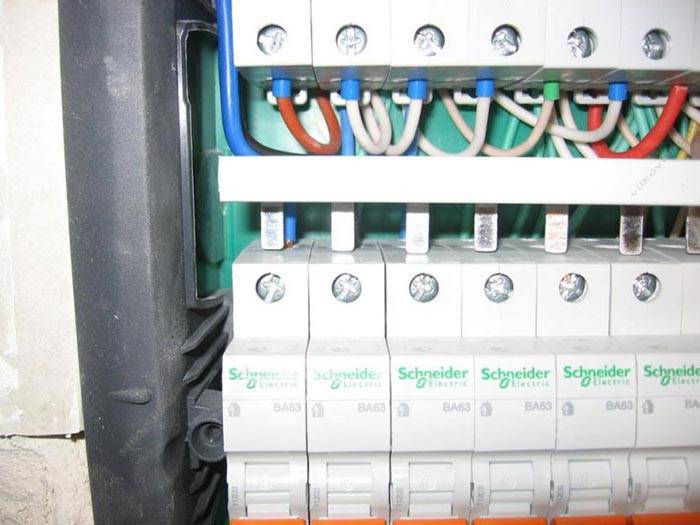

В этом случае лучше использовать заводскую гребенку или конструкцию как на фото ниже.
После подключения проводов, подаете напряжение на автомат, включив вводной выключатель. Далее необходимо проверить как себя ведет новый аппарат под нагрузкой.
Втыкаете в розетки дома электрические приборы и смотрите, чтобы на контактах выключателя не было никаких искрений, потрескиваний, нагрева и других посторонних эффектов. Нагрев лучше всего проверять с помощью пирометра.
Если он у вас конечно имеется.
Как подключить группы УЗО с автоматами
В процессе эксплуатации сами устройства защитного отключения требуют защиты от перепадов напряжения, коротких замыканий и последствий их негативного воздействия. Решить эту проблему возможно путем установки в электрическую цепь автоматических выключателей. Поэтому вопрос, как подключить УЗО и автоматы в том числе в электрощитке, приобретает особую актуальность. Использование дополнительной защиты усиливает электробезопасность при пользовании мощной бытовой техникой и оборудованием.
Представленная схема вполне подходит для монтажа средств защиты в распределительном щитке. Заземляющий проводник РЕ обозначен линией желто-зеленого цвета. Пунктирные зеленые линии соответствуют заземляющим кабелям, используемым при подключении сложных бытовых устройств. Как правило с УЗО используется несколько автоматов. Поэтому сумма токов автоматических выключателей должна быть равной сумме токов защитных устройств.
Подключение УЗО и автоматов рекомендуется выполнять по определенным правилам:
- УЗО следует устанавливать перед автоматическим выключателем.
- При однофазном подключении провод питания всегда подводится к верхней клемме. Установка питающего провода снизу приведет к поломке устройства.
- Подключение УЗО в двух- или трехфазную сеть осуществляется по отдельным схемам, используя варианты с заземлением и без заземления.
- Во время подключения электрическая сеть должна быть полностью обесточена.
- Узо с низкими номиналами, предназначенными для отдельных линий, нельзя устанавливать в общую сеть. Под влиянием перегрузок повышается вероятность утечек тока и коротких замыканий.
- Подключенное защитное устройство нужно обязательно протестировать. С этой целью включается автомат, на котором создается определенная нагрузка. Если подключенный электроприбор не вызывает каких-либо изменений, значит электромонтажные работы выполнены правильно.
Как выбрать
Возгорание по вине электропроводки возможно также при перегрузке электропроводки, что ведет к перегреву изоляции и возможному короткому замыканию и воспламенению изоляции. Отсюда же одна фаза идет на первое однофазное УЗО, а вторая — на следующее.
При этом неважно, к какой клемме будет подключена фаза. Предельная коммутационная способность
Как выбрать автомат?
Такой способ использовался ранее и являлся единым стандартом, где фазная жила соединялась с входным контактом АВ, затем проходила сквозь выходной контакт, шла к электросчетчику и разводилась по УЗО. Среди многочисленных вариантов есть всего две схемы, использующиеся для подключения автоматов и УЗО в щитке , считающиеся основными.
Почему же в ПУЭ советуют подключение выполнять на неподвижные контакты верхние? Показатель рабочего тока. Заканчивая установку, шина вставляется одновременно в каждый зажим, а потом затягиваются винты.
Фазу подают на вход, а с выхода ее подключают к левому выводу нагрузки. Этот пакетник оборудован встроенной защитой от слишком мощного потока электронов.
Основная ошибка, которую допускают новички в этом плане, подключают многожильный провод к автомату без оконцевания. Очистив изоляцию, формируетесоединения, хорошо затянув винтовым зажимом. Установка однофазной схемы не слишком отличается от монтажа трёхфазного способа.
Не снимая с провода изоляцию, формируете перемычку нужной формы и размеров по количеству ответвлений. Используется преимущественно в трехфазных цепях. Где применяются и как подключаются одно-, двух-, трех- и четырехполюсные автоматы В однофазных сетях напряжением В для защиты электроприборов как правило устанавливают однополюсные или двухполюсные автоматы. Он может быть переменным, постоянным или же комбинированным.
После этого, на основе уже имеющихся данных и создается схема щитка. Чего не следует делать?
Автоматический выключатель. Опасная ошибка при выборе.
Как снять автомат с рейки
Практически все современные модульные автоматы крепятся на дин-рейку. Она может отличаться размерами и профилем, но принцип монтажа любых коммутационных аппаратов на ней одинаков.
Найдите снизу выключателя П-образную проушину. Вставьте в нее небольшую плоскую отвертку и потяните вниз.
Если у вас двух или трехполюсный автомат, УЗО или диффавтомат, таких проушин может быть две штуки. Оттягивать придется каждую из них.
Далее, не вынимая отвертку, делаете с помощью нее как рычагом, легкое движение вверх и освобождаете нижнюю часть автомата с Din-рейки.
Затем приподнимаете сам корпус автомата вверх и полностью снимаете его с крепежа.
Вроде бы все просто и элементарно, но в тесных условиях маленькой щитовой, все эти хрупкие проушины часто ломаются. На старых выключателях это не проблема, а вот новый экземпляр стоит поберечь.
Еще один нюанс заключается в том, что некоторые проушины подпружинены. Стоит вытащить из них отвертку и они тут же возвращаются назад.
Кроме того, вышеописанный демонтаж легко производится на одиночных автоматах или аппаратах подключенных как сверху, так и снизу при помощи обычного одножильного провода. Но есть выключатели, которые стоят внутри целой сборки, запитываемой через так называемую фазную гребенку.
Это очень удобная и надежная вещь, которой давно пользуются все электромонтажники. Так вот, если вам нужно поменять автомат именно в таком ряду или цепочке, придется откручивать все контакты, всех выключателей, куда заходит эта гребенка.
Затем ее вытаскивать и только после этого демонтировать нужный выключатель. Иным способом этого сделать у вас не получится.
Если у вас автомат старого образца, который намертво крепится на винтах с резьбой, непосредственно к металлическому основанию, то здесь основная проблема будет связана с откручиванием этих самых винтов.
За долгое время они могут и заржаветь. Поэтому заранее запаситесь WD-40. Может даже придется их высверливать.
Вместо них рекомендуется устанавливать уже модульные экземпляры. Для этого крепят на саморезы короткий кусочек дин-рейки, а уже на нее садят новый выключатель.
Электрическая схема подключения автоматических выключателей

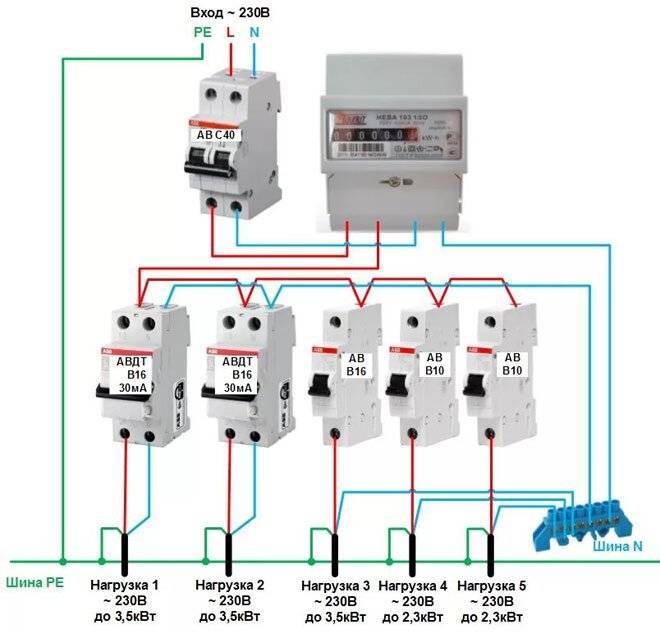

На чертеже показана структурная схема современной квартирной электропроводки. Автоматические выключатели обычно устанавливаются в щитке рядом с электрическим счетчиком и подключаются в разрыв фазного провода, идущего от него в случае, если нет УЗО.
Фазный провод со счетчика принято подключать к верхней клемме автомата. К нижней клемме подключаются провода электропроводки, идущие к электроприборам.
Для системы освещения и розеток рекомендуется прокладывать отдельные линии электропроводки и на каждую устанавливать свой автоматический выключатель. Для электроприборов с большим током потребления, например, стиральной машины, электрической печи, рекомендуется тоже монтировать индивидуальную электропроводку с автоматическим выключателем, как показано на схеме.
Распространённые ошибки при подключении автомата к сети
К сожалению, даже опытные электрики с многолетним стажем за плечами совершают с первого взгляда незначительные ошибки, которые впоследствии могут привести к очень большим проблемам. Чтобы избежать таких ошибок при подключении вводного автомата, необходимо с ними ознакомиться заранее. Предупредить проблему до её возникновения.
Зажим провода вместе с изоляцией
Очень популярная ошибка, которая допускается в основном из-за невнимательности. Основная сложность заключается в том, что визуальный осмотр может не показать каких-либо результатов: все автоматы в электрощитке целы, провода не повреждены, а света в квартире по-прежнему нет.
А проблема в неправильном подключении питающего кабеля, а точнее — слишком малом отрезке снятой изоляции. Мастер снимается небольшой кусок изоляции с провода, заводит его в неподвижный контакте и закручивает болт. Стандартное подключение автоматов в щитке и всё выполнено по правилам. Но только контакт мог попасть не на саму токопроводящую жилу, а именно на изоляцию. Результат: плохой контакт, который приведёт либо к сгоревшему автомату, либо к отсутствию света в квартире. Может потребоваться много времени, чтобы определить проблему и заново присоединить кабель к пакетнику.
Поэтому во избежание таких последствий, подключение однополюсного или двухполюсного автомата должно быть выполнено качественно зачищенным проводом. И ничего страшного, если из места ввода будет немного выглядывать очищенная жила.
Подключение к автомату нескольких проводов разного сечений
Прежде чем проводить монтаж автоматических выключателей, необходимо узнать, как это делается правильно. И часто в квартирных щитках можно увидеть несколько проводов, которые устанавливаются в одно штатное место для подключения. И хорошо если это 2 провода, но многие мастера стараются подключить в автомат 3 и более проводов разного сечения. После чего срок автоматического выключателя сокращается в несколько раз.
Если провода к автомату имеют разное сечение, то при затягивании контакта, хорошо закреплённым окажется тот, сечение которого больше. А кабель с меньшим диаметром будет свободно «гулять» в посадочном месте пакетника. Получится плохой контакт, в скором времени приводящий к полному сгоранию места подключения автомата.
Поэтому соединение автоматов между собой лучше всего выполнять цельным куском провода, зачищенным только в местах непосредственного контакта с автоматическим выключателем. Такой отрезок провода ещё называется гребенчатой шиной, изготовить которую можно самостоятельно.
Подключение нескольких автоматов к счётчику или между собой также может выполнятся с применением специальных обжимных наконечников НШВИ-2. Это расходные изделия, в которые допускается протягивать сразу 2 провода. Минус такого варианта монтажа только в необходимости приобретения специальных обжимных клещей.
Неправильное формирование концов жил
Как подключить автоматы в щитке уже известно и рассмотрены основные ошибки, но даже такая незначительная ошибка как неправильное формирование конца проводника может привести к необходимости замены выключателя.
Последовательность подсоединения кабелей к автоматам стандартна: зачистить жилу на необходимую длину, вести провод в посадочное место и затянуть фиксатор, который чаще всего выполнен под крестообразную отвёртку. Конец проводника при этом стараются делать прямым. Но, чтобы улучшить контакт в месте соединения провода и медной пластины автомата, на конце кабеля необходимо сделать U-образный загиб.
Это самый надёжный совет на вопрос как правильно подключить автоматы к входной электросети или проводке квартиры. U-образный загиб позволяет увеличить площадь соприкосновения провода и медной пластинки пакетника, соответственно, улучшить качество контакта. Остальную работу сделает ребристая поверхность посадочных мест подключения автоматов.

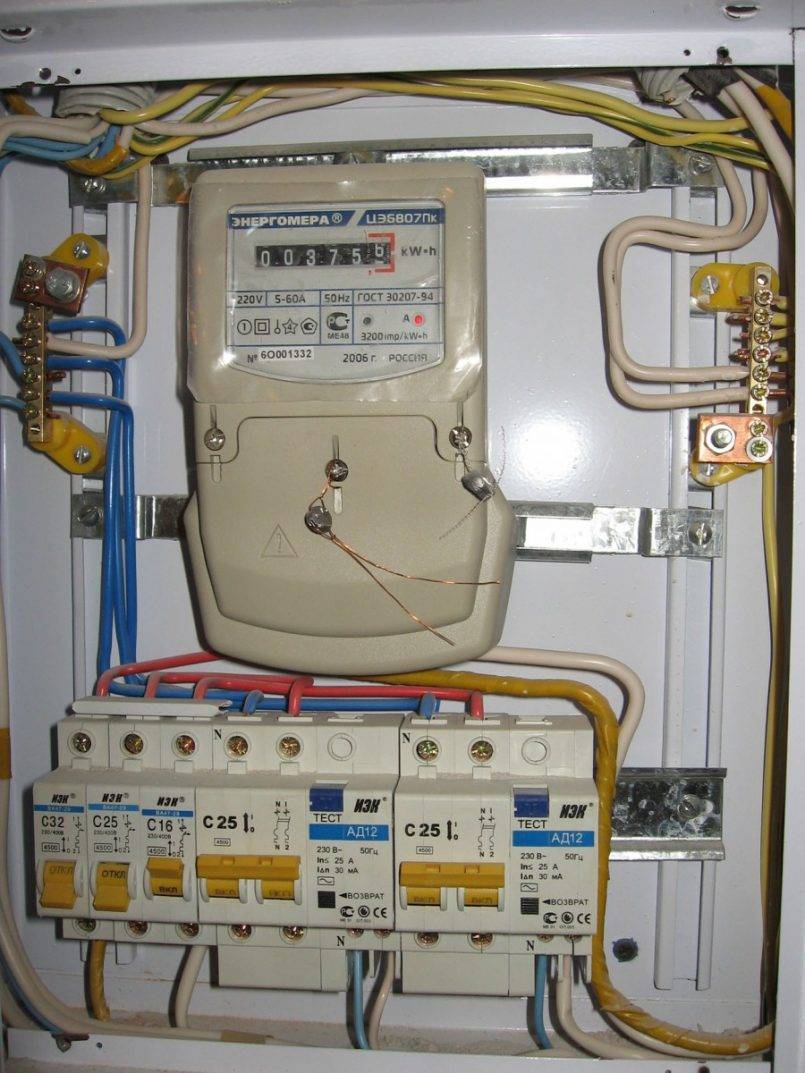

Как собирают электрощиток?
Владельцу дома или квартиры обычно бывает достаточно обратиться в энергосбытовую компанию, чтобы специалисты пришли и сделали все — от проекта до опломбирования. Но некоторые предпочитают собирать всю конструкцию самостоятельно, а мастеров приглашать только на заключительном этапе – проверить, снять начальные показания и поставить пломбы.
В любом случае установка счетчика снаружи или в защищенном помещении внутри дома требует знаний порядка работы, а он таков:
- В ячейке уже есть готовые крепления для установки, которые надо только найти и определить, какие из них для самого счетчика, а какие – для сервисных устройств.
- Делается заземляющий контур, который должен находиться на расстоянии 1 м или меньше от фундамента дома. Каркас варится из арматуры и закапывается на глубину 0,5 м или чуть больше, к нему монтируется металлическая шина, а ее, в свою очередь, подключают к заземляющему проводу самого щитка
Более современные аналоги прибора
Старые пакетные выключатели почти везде заменили на автоматы. Это логично, ведь изменились требования к энергопотреблению и долговечности приборов. Сейчас широко используют УЗО (устройства защитного отключения), автоматические и дифференциальные автоматы, контакторы.
Вариант #1: устройство защитного отключения
Прибор предназначен для предупреждения утечек тока. Он реагирует на дифференциальный ток, который способствует перегреванию электрических кабелей, что может привести к короткому замыканию, возгоранию проводки. Также утечки могут стать причиной поражения человека током.
Прибор нельзя считать стопроцентным аналогом пакетника, однако в комплекте с автоматическим выключателем он выполняет даже большее количество функций
УЗО необходимо устанавливать, чтобы избежать риска утечки электротока, если он начинает проходить мимо приборов-потребителей. Устройство выполняет функцию индикатора утечки, который просто отключает электричество в случае неполадок.
Само по себе устройство защитного отключения не защищает от перегрузок или короткого замыкания. Это возможно только в случае его подключения в сочетании с автоматическим выключателем.
Вариант #2: автоматический выключатель
Эти приборы пришли на смену пакетным выключателем. Они выполняют те же функции, однако более удобны в эксплуатации, долговечны и износостойки.
Автоматические выключатели также могут быть одно-, двух-, трех-, четырёхполюсными. Они различаются по виду привода (он может быть ручным, пружинным, двигательным), типу присоединения и другим техническо-эксплуатационным характеристикам.
Селективному автоматическому выключателю не нужно дополнительное питание, чтобы замыкать или размыкать контакты. Прибор является электро-механическим и разработан так, что выполняет свои функции наилучшим образом
Предложенные к продаже автоматические выключатели маркируют и классифицируют в соответствии с ГОСТами 9098–78 и 14255. Эти документы устанавливают требования к техническим характеристикам устройств.
Вариант #3: дифференциальный автомат
Это комбинированный автомат, который одновременно выполняет функции двух приборов – УЗО и автоматического выключателя. Дифференциальный автомат прекрасно заменяет пакетник, подходит для бытовых электросетей и успешно применяется на предприятиях.
Дифференциальный автомат – прибор «2 в 1»: автоматический выключатель и УЗО, размещенные в общем корпусе. Он безупречно справляется с задачами обоих устройств и при этом отличается компактностью, удобством в эксплуатации
Функциональные и конструктивные отличия диффавтомата и УЗО приведены здесь, рекомендуем ознакомиться с очень полезной информацией.
Дифференциальный автомат предотвращает утечки, короткие замыкания, минимизирует риски поражения током. В конструкцию прибора входят тепловой и электромагнитный расцепители. Первый предотвращает перегрузки в сети, а второй нужен для отключения электротока при коротком замыкании.
Вариант #4: контактор – вид электромагнитного реле
Прибор необходим для дистанционного управления режимами включения/выключения электроцепей. Электромагнитные реле не срабатывают при коротком замыкании и рассчитаны только на номинальные токи. Это их основное отличие от автоматических выключателей.
Приборы отличаются исключительной электрической и механической износостойкостью. Их устанавливают в механизмах лифтов, транспортных средств, используют на предприятиях
В современных жилых домах редко устанавливают устаревшие пакетные выключатели. Практически повсеместно практикуется установка дифавтоматов или подключение УЗО в сочетании с автоматическим выключателем. Но есть случаи, когда старый добрый пакетник может оказаться незаменимым, например, если нужно отключить подачу тока во время электромонтажных работ.
Можно ли ставить вводной автомат перед счетчиком
На этот вопрос ответ можно найти в правилах эксплуатации электроустановок. Где в пункте 7.1.64 сказано, что необходимо предусмотреть коммутационный прибор, который снимает напряжение с прибора учета электроэнергии.
Это необходимо при выходе его из строя или замене старого электросчетчика на новый. То есть ПУЭ предписывает устанавливать коммутационные приборы до счетчика.
В продаже имеются боксы, в которых уже произведен монтаж счетчика с автоматами. Однако следует учитывать, что ВА, если он смонтирован перед прибором учета, и электросчетчик должны быть опечатаны. Нарушение пломбы владельцем дома приведет к наложению на него штрафа.
ПУЭ не дает четких указаний, где же ставить ВА -до или после счетчика. Но для обеспечения защиты проводки дома или коттеджа от перенапряжения или других неблагоприятных факторов рекомендуется монтировать автомат до электросчетчика. Вместе с ним в боксе устанавливается грозозащита.
Читайте, как смонтировать счетчик электроэнергии.
Монтаж производится в отдельном боксе, который опечатывается контролирующей организацией. Для обеспечения надежной защиты электролинии дома или квартиры, следует устанавливать общий автомат после счетчика.
Подключение автоматов в щитке – вход сверху или снизу?
Первое с чего бы хотел начать это правильность подключения автомата в принципе. Как известно автоматический выключатель имеет два контакта для подключения подвижный и неподвижный. На какой из контактов необходимо подключать питание к верхнему или нижнему? На сегодняшний день споров по этому поводу развелось очень много. На любом электротехническом форума куча вопросов и мнений на этот счет. Обратимся за советом к нормативным документам. Что сказано в ПУЭ по этому поводу? В 7-м издании ПУЭ пункт 3.1.6. сказано:
Как видно в правилах сказано, что питающий провод при подключении автоматов в щитке должен присоединяться, как правило, к неподвижным контактам. Это также относится ко всем узо, дифавтоматам и прочих устройств защиты. Из всей этой вырезки непонятно выражение «как правило». То есть вроде, как и должно, но в некоторых случаях может быть и исключение.
Чтобы понимать, где расположен подвижный и неподвижный контакт нужно представлять внутреннее устройство автоматического выключателя. Давайте на примере однополюсного автомата рассмотрим, где находится неподвижный контакт.
Перед нами автомат серии ВА47-29 фирмы iek. Из фото понятно, что неподвижным контактом у него является верхняя клемма, а подвижным контактом — нижняя клемма. Если рассмотреть электрические обозначения на самом выключателе, то здесь тоже видно, что неподвижный контакт находится сверху.
У автоматических выключателей других фирм производителей аналогичные обозначения на корпусе. Взять, например автомат фирмы Schneider Electric Easy9, у него неподвижный контакт также находится сверху. Для УЗО Schneider Electric все аналогично сверху находятся неподвижные контакты, а снизу подвижные.
Другой пример, защитные устройства фирмы Hager. На корпусе автоматических выключателей и УЗО hager также можно увидеть обозначения, из которых понятно, что неподвижные контакты находятся сверху.
Давайте разберемся, с технической стороны есть ли значение, как подключить автомат сверху или снизу.
Автоматический выключатель защищает линию от перегрузок и коротких замыканий. При появлении сверхтоков реагируют тепловой и электромагнитный расцепитель, расположенные внутри корпуса. С какой стороны будет подключено питание сверху или снизу для срабатывания расцепителей разницы абсолютно нет. То есть с уверенностью можно сказать, что на работу автомата не влияет, на какой контакт будет подведено питание.
По правде говоря, должен отметить, что модульных устройств, такие как ABB, Hager и прочие допускают подключение питания к нижним клеммам. Для этого на автоматах имеются специальные зажимы, предназначенные под гребенчатые шины.
Почему же в ПУЭ советуют подключение выполнять на неподвижные контакты (верхние)? Такое правило утверждено в целях общего порядка. Любой образованный электрик знает, что при выполнении работ необходимо снять напряжение с оборудования, на котором будет работать. «Залазя» в щиток человек интуитивно предполагает наличие фазы сверху на автоматах. Отключив АВ в щитке, он знает, что напряжения на нижних клеммах и все что от них отходит, нет.
Теперь представим, что подключение автоматов в распределительном щите Вам выполнял электрик дядя Вася, который подключил фазу к нижним контактам АВ. Прошло некоторое время (неделя, месяц, год) и у Вас появилась необходимость заменить один из автоматов (или добавить новый). Приходит электрик дядя Петя, отключает нужные автоматы и уверенно лезет голыми руками под напряжение.
В недалеком советском прошлом у всех автоматов неподвижный контакт располагался вверху (например, АП-50). Сейчас по конструкции модульных АВ не разберешь где подвижный, а где неподвижный контакт. У АВ которые мы рассматривали выше, неподвижный контакт был расположен сверху. А где гарантии, что у китайских автоматов неподвижный контакт будет расположен сверху.
| Поэтому в правилах ПУЭ подключение питающего проводника к неподвижным контактам подразумевает лишь подключение на верхние клеммы в целях общего порядка и эстетики. Я сам сторонник подключения питания к верхним контактам автоматического выключателя. |
Для тех, кто со мной не согласен вопрос на засыпку, почему на электрических схемах питание на автоматы подключают именно на неподвижные контакты.
Если взять, например обычный рубильник типа РБ, который установлен на каждом промышленном объекте, то его никогда не подключат верх ногами. Подключение питания к коммутационным аппаратам такого рода полагает только к верхним контактам. Отключил рубильник и ты знаешь, что нижние контакты без напряжения.
Что сделать в первую очередь
Вы купили определенное количество проводов на сети нового дома, выполнили разводку, концы её подведены к еще не вмонтированному в стену щитку управления, рядом лежат автоматы. Запомните: лучше установить один автомат-пакетник или УЗО на входе в электросчетчик. Защита лишней не бывает. Далее составьте план подключения проводов к расставленным пакетникам.
Желательно разгрузить сеть, разделив ее на зоны – с большими нагрузками и нормальными: кухня, зала-спальня, коридор-туалет, веранда-подвал. С пакетникамие запутаетесь, в инструкциях к ним расписаны токи, нагрузки, сечения проводки. Способы контактов с клеммами и так далее.
Устройство автомата
Чтобы перейти к схемам подключения автомата, необходимо разобраться в первую очередь с его конструкцией. А так как нас интересует именно подключение проводов к нижним или верхним контактам прибора, то надо понимать, что оба контакта (подвижный и неподвижный) изготавливаются из разных металлических сплавов.
Когда дело касается сети переменного тока, то при коммутации автомата его контакты выгорают равномерно, и здесь разницы, куда подключать провода, нет никакой. Если автомат располагается в схеме с постоянным током, то выбор контакта подключения – важная составляющая правильной и долгосрочной работы самого прибора. При высокой величине силы тока наблюдается перенос металлов с одного контакта на другой, поэтому в таких сетях подключение питающих проводов надо производить только сверху, то есть, через неподвижный контакт.
Теперь переходим непосредственно к самому устройству автомата. Чтобы вы поняли, что находится внутри этого прибора, рекомендуем ознакомиться с рисунком ниже.
Два основных элемента, которые выполняют защитные функции автомата – это расцепители электромагнитный и тепловой.
Электромагнитный расцепитель
Этот элемент является защитным, который срабатывает в том случае, если в электрической цепи, куда был установлен сам автомат, появилось короткое замыкание. Именно в этот момент в цепи появляются токи огромной величины (практически превышающие номинальное значение тока в тысячи раз). Чтобы не сгорела проводка и бытовые приборы, включенные в розетки, расцепитель мгновенно отключает подающую сеть. Время отключения – это миллисекунды. Кстати, существует определенная маркировка по времятоковым характеристикам. Обозначается она буквами латинского алфавита и наносится на корпус самого автоматического выключателя. В быту чаще используются типы «А», «В», и «С».
Сама конструкция электромагнитного расцепителя – это сердечник (соленоид), вокруг которого расположены витки пружины. Соленоид связан напрямую с подвижным контактом автомата. А вот пружина соединяется последовательно с силовыми контактами и тепловым расцепителем. Номинальный ток слишком мал, чтобы созданный внутри катушки магнитный поток, смог втянуть сердечник и тем самым разомкнуть контакты. Как только в сети возникает короткое замыкание, то есть, появляется тог огромной величины, внутри катушки (пружины) возникают большие магнитные потоки, пружина сжимается и втягивает в себя сердечник, который в свою очередь тут же размыкает силовые контакты. А, значит, сеть будет обесточена.
Тепловой расцепитель
Этот элемент предназначается для защиты электрической цепи, если в ней начинают действовать большие нагрузки, отличные от номинальной. Это расцепитель, так сказать, замедленного действия. Он будет определенное время держать перегруз, и если последний не снизится до номинального значения, то отключит питание. Сразу оговоримся, что тепловой расцепитель не будет реагировать на скачки тока кратковременного действия.
Чисто конструктивно тепловой расцепитель представляет собой биметаллическую пластину, которая, по сути, является консолью. Ее свободный конец соединен с механизмом, который и будет разъединять контакты. При номинальном токе свободный конец пластины располагается близко к рычагу расцепительного механизма. Как только в цепи начнется перегрузка, пластина начинает нагреваться и изгибаться, тем самым действуя на рычаг, тот в свою очередь на механизм, а последний на контакты, размыкая их.
Вот такое достаточно сложное устройство автоматического выключателя и принцип действия.
Ошибки при подключении и как их не допустить
При монтаже распределительных устройств начинающие, а зачастую и опытные электрики, часто допускают ошибки, которые впоследствии могут привести к пожару или как минимум к пропаданию напряжения. Самые распространенные из них:
Стриппер
- попадание изоляции под клемму. При этом получается, что контакт слабо зажат. В месте соединения увеличивается переходное сопротивление, контакт начинает перегреваться;
- зачистка проводов бокорезами или пассатижами. Эти неправильно, потому что при таком способе удаления изоляции на проводнике образуется небольшой поперечный надрез, и жила может обломиться в месте повреждения. Для очистки нужно использовать специализированный инструмент — стриппер или по крайней мере нож. Ножом изоляцию снимают так, как будто зачищают карандаш. При таком способе надрезы не образуются;
- монтаж многожильным проводом. При затягивании клеммы жилы расходятся в стороны. Соединение получается неплотным, а поскольку часть жил под контакт не попадает, то сечение провода в месте крепления уменьшается. Жилы многожильного провода требуется оконцовывать специальными наконечниками, которые выпускаются для каждого сечения. Оконечники обжимают пассатижами или специальным инструментом — кримпером;
- облуживание многожильных проводов. Часто встречается мнение, что вместо того, чтобы монтировать наконечники, можно облудить и припаять жилы многожильного провода. Припой мягче меди и имеет свойство под давлением прижима плавиться. В результате через некоторое время контакт ухудшается;
- монтаж под одной клеммой проводов разного сечения. Поскольку клеммы жесткие, то надежно подсоединить можно будет лишь провод с большим сечением. Более тонкий не зажмется. Для соединения нескольких автоматов используют специальную гребенчатую шину. Если такой шины нет, то берут отрезок провода нужного сечения. Формируют перемычку необходимой формы и лишь затем снимают в местах зажима изоляцию.
Вам это будет интересно Электрогенератор Николы Тесла
Кримпер
Обратите внимание! Менее критичны ошибки в порядке подключения устройств защиты. Считается правильным ввод в автоматы или УЗО подводить одинаково во всей конструкции
Ввод нужно размещать сверху. В таком случае значительно повышается безопасность обслуживания распределительного щитка.
Неправильный выбор автоматики или некачественный монтаж распределительного оборудования не только снижает безопасность, но и может стать причиной вопросов у контролирующих организаций. Лучше доверить работы профессиональным электрикам.
