Полиспасты. Назначение и устройство

Общие сведения о полиспастах

Полиспаст состоит из 2-х и более шкивов (блоков), связанных при помощи веревочных канатов или цепей:

  1. Неподвижный шкив. Этот блок крепится к крепким статичным элементам или спецтехнике. Он включает в себя несколько роликов. По каждому из них проводятся веревки, металлические канаты или железные цепи. Неподвижный шкив распределяет давление между элементами конструкции. Величина давления на каждый канат определяется числом роликов.
  2. Подвижный шкив. Этот блок прикрепляется к грузу и используется для поддержания работоспособности грузоподъемного механизма. Он оборудован крюком, карабином и магнитом. Подвижный шкив, прикрепляясь к грузу, способен выиграть в усилиях.

Простые полиспасты могут состоять из 1 шкива и веревки. В них ролик располагается над грузом: на потолке, балке или опоре. Первый конец веревки связан с крюком и спускается к поднимаемому грузу. Человек тянет второй конец веревки, поднимая тяжелый объект. Сложные устройства для подъема груза включают в себя несколько простых блоков и дают больший выигрыш в силе.

Принцип действия полиспастов основан на правиле рычага. Через неподвижный шкив перекидывается веревка. Груз поднимается на высоту посредством прикладывания усилий, соразмерных с весом поднимаемого объекта. Длина каната или цепи должна быть сопоставима с высотой, на которую поднимается груз. Для снижения количества затрачиваемых усилий необходимо, чтобы подвижный блок осуществлял движение параллельно грузу.

Существуют следующие разновидности полиспастов:

  1. По предназначению: силовые и скоростные. Силовые механизмы предназначены для транспортировки тяжелых объектов. Они обеспечивают выигрыш в силе за счет потерь в расстоянии и скорости. Скоростные полиспасты позволяют ускорить процесс транспортировки легких грузов за счет уменьшения прикладываемых усилий.
  2. По сложности схемы. В простых схемах подъема груза при помощи блоков все ролики соединены последовательно при помощи 1 цепи или каната. Сложные системы отличаются высокой производительностью. Выигрыш в силе обеспечивается при меньшем количестве блоков.

Полиспасты используются для следующих операций:

  1. Для натяжения кабелей, силовых линий и подвесных конструкций.
  2. Совместно с лебедкой для вытаскивания автомобиля или иного вида транспорта, застрявшего в грязи или грунте.
  3. Для проведения такелажных работ при транспортировке тяжелых конструкций.

Полиспастами оснащаются различные виды кранов, гидравлические и электрические приводы. Они также применялись в старых прототипах лифтов.

Особенности выбора полиспаста

В идеальном случае, для каждого грузоподъемного механизма подобная система должна проектироваться индивидуально. При этом учитывают следующие факторы:

  • общая грузоподъемность механизма;
  • число обводных блоков, влияющих на итоговые потери на постоянное трение (зависят от типа опорных подшипников, способе смазки);
  • диаметры отдельных элементов полиспаста;
  • углы допустимого возможного отклонения от плоскости обводных барабанов;
  • материал изготовления грузоподъемного каната;
  • характер и вид опор, способы смазки для снижения трения осей;
  • скорость движения подвижных блоков.

На практике обычно используют типовые решения, что позволяет сэкономить время на производстве, проектировании подобных систем, их сертификации. Дополнительно они обходятся значительно дешевле для конечного покупателя.

Силовой полиспаст

В силовых полиспастах грузоподъемных машин можно использовать канаты небольшого диаметра и, следовательно, уменьшить диаметры барабана и блоков, снизить массу и габариты машины. Увеличение кратности полиспаста позволяет снизить передаточное число редуктора, но одновременно требует большей длины каната и канатоемкости барабана. Увеличение числа блоков при повышении кратности полиспаста вызывает увеличение потерь и возрастание мощности, затрачиваемой на подъем груза, а также увеличивает число перегибов каната, что вызывает некоторое снижение его срока службы. В то же время, как уже указывалось, канат при большой кратности полиспаста имеет небольшой диаметр и, следовательно, большую гибкость, что способствует увеличению долговечности. Выбор каната, типа и кратности полиспаста связан с проблемой общей компоновки механизма и с его параметрами, в частности с передаточным числом механизма, габаритами и массой, что в свою очередь влияет на размеры всей грузоподъемной машины и на размеры здания, где эта машина устанавливается.

Так, если для подъема груза одного и того же веса Gгр с одинаковой заданной скоростью подъема υгр применять полиспасты различной кратности, то параметры механизмов подъема будут различными. Статическая мощность этих механизмов Nст = Gгрυгр/1000ηп, необходимая для подъема груза, будет другой только из-за различия в значениях КПД, и при кратностях, отличающихся незначительно (например, механизмы с кратностью два и четыре), потребную мощность двигателя можно считать одинаковой. Так как максимальные силы в канатах полиспастов изменяются практически обратно пропорционально кратности полиспаста, то с увеличением кратности уменьшаются нагрузка в канате и его диаметр, а также и диаметр барабана. Скорость наматывания каната на барабан изменяется прямо пропорционально кратности, и в полиспасте с большей кратностью она имеет большее значение. Тогда при одинаковой заданной скорости подъема и одинаковой частоте вращения ротора электродвигателя передаточное число редуктора, соединяющего двигатель с барабаном, оказывается меньше при полиспасте большей кратности благодаря большей скорости навивки каната на барабан и меньшему его диаметру.

Кратность

Это основная характеристика, показывающая, во сколько раз полиспаст теоретически увеличивает усилие или скорость. Величина кратности определяется количеством ветвей троса, между которыми распределена нагрузка и может быть чётной или нечётной. В первом случае свободный конец троса закрепляется на неподвижной части грузоподъёмного механизма, а во втором прицепляется к обойме крюка.

Может показаться, что увеличивая число блоков можно бесконечно умножать усилие.

Однако никто не отменял трение, на преодоление которого даже в лучших моделях шкивов тратится не менее 10% усилий. Поэтому если подсчитать реальный выигрыш с учётом трения для полиспаста кратностью 5:1 (5*0,9*0,9*0,9*0,9 = 3,28), результат окажется более скромным. А если вместо блоков использовать карабины (например, в альпинизме), у которых потери на трение значительно больше выигрыш будет ещё скромнее.

Система блоков — полиспаст

Полиспаст — система подвижных и неподвижных блоков, соединенных гибкой связью (канаты, цепи) используемая для увеличения силы или скорости подъема грузов. Используется полиспаст в случаях, если необходимо прилагая минимальные усилия поднять или переместить тяжелый груз, обеспечить натяжение и т.п. Простейших полиспаст состоит всего из одного блока и каната, при этом позволяет в два раза снизить тяговое усилие, необходимое для подъема груза.

Обычно в грузоподъемных механизмах применяют силовые полиспасты, позволяющие уменьшить натяжение каната, момент от веса груза на барабане и передаточное число механизма (тали, лебедки). Скоростные полиспасты, позволяющие получить выигрыш в скорости перемещения груза при малых скоростях приводного элемента. Они применяются значительно реже и используются в гидравлических или пневматических подъемниках, погрузчиках, механизмах выдвижения телескопических стрел кранов.

Основной характеристикой полиспаста является кратность. Это отношение числа ветвей гибкого органа, на котором подвешен груз, к числу ветвей наматываемых на барабан (для силовых полиспастов), либо отношение скорости ведущего конца гибкого органа к ведомому (для скоростных полиспастов). Условно говоря, кратность это теоретически рассчитанный коэффициент выигрыша в силе или скорости при использовании полиспаста. Изменение кратности полиспаста происходит путем введения или удаления из системы дополнительных блоков, при этом конец каната при четной кратности крепится на неподвижном элементе конструкции, а при нечетной кратности — на крюковой обойме.

В зависимости от количества ветвей каната, закрепленных на барабане грузоподъемного механизма, можно выделить одинарные (простые) и сдвоенные полиспасты. В одинарных полиспастах, при наматывании или сматывании гибкого элемента вследствие его перемещения вдоль оси барабана, создается нежелательное изменение нагрузки на опоры барабана. Также в случае отсутствия в системе свободных блоков (канат с блока крюковой подвески непосредственно переходит на барабан) происходит перемещение груза не только в вертикальной, но и в горизонтальной плоскости.

Для обеспечения строго вертикального подъема груза применяют сдвоенные полиспасты, (состоящие из двух одинарных), в этом случае на барабане закрепляются оба конца каната. Для обеспечения нормального положения крюковой подвески при неравномерной вытяжке гибкого элемента обоих полиспастов применяют балансир или уравнительные блоки. Такие полиспасты применяют в основном в мостовых и козловых кранах, а также в тяжелых башенных кранах для того, чтобы можно было использовать две стандартные грузовые лебедки вместо одной крупногабаритной большой мощности, а также для получения двух или трех скоростей подъема груза.

В силовых полиспастах при увеличении кратности можно использовать канаты уменьшенного диаметра, и как следствие уменьшить диаметр барабана и блоков, снизить массу и габариты системы в целом. Увеличение кратности позволяет снизить передаточное число редуктора, но одновременно требует большей длины каната и канатоемкости барабана.

Скоростные полиспасты отличаются от силовых тем, что в них рабочая сила, обычно развиваемая гидравлическим или пневматическим цилиндром, прикладывается к подвижной обойме, а груз подвешивается к свободному концу каната или цепи. Выигрыш в скорости при использовании такого полиспаста получается в результате увеличения высоты подъёма груза.

При использовании полиспастов следует учитывать, что используемые в системе элементы не являются абсолютно гибкими телами, а имеют определенную жесткость, поэтому набегающая ветвь не сразу ложится в ручей блока, а сбегающая ветвь не сразу выпрямляется. Это наиболее заметно при использовании стальных канатов.

Как производить расчеты для полиспаста ↑

Несмотря на то что теоретически конструкция полиспаста предельно простая, на практике не всегда ясно, как поднять груз с помощью блоков. Как понять, какая кратность понадобится, как выяснить КПД подъемника и каждого блока в отдельности. Для того чтобы найти ответы на эти вопросы, нужно выполнить расчеты.

Расчет отдельного блока ↑

Расчет полиспаста нужно выполнять из-за того, что условия работы далеки от идеальных. На механизм действуют силы трения в результате движения троса по шкиву, в результате вращения самого ролика, какие бы подшипники ни применялись.

Кроме того, на стройплощадке и в составе строительной техники редко применяется гибкая и податливая веревка. Стальной канат или цепь обладают гораздо большей жесткостью. Так как для сгибания такого троса при набегании на блок требуется дополнительное усилие, его тоже нужно обязательно учитывать.

Для расчета выводят уравнение моментов для шкива относительно оси:

SсбегR = SнабегR + q SнабегR + Nfr (1)

В формуле 1 показаны моменты таких сил:

  • Sсбег – усилие со стороны сбегающего каната;
  • Sнабег – усилие со стороны набегающего каната;
  • q Sнабег – усилие, для сгибания/разгибания каната с учетом его жесткости q;
  • Nf – сила трения в блоке, с учетом коэффициента трения f.

Для определения момента все силы умножаются на плечо – радиус блока R или радиус втулки r.

Сила набегающего и сбегающего троса возникает в результате взаимодействия и трения нитей каната. Поскольку сила для сгибания/разгибания троса существенно меньше остальных, вычисляя воздействие на ось блока, этим значением часто пренебрегают:

N = 2 Sнабег×sinα (2)

В этом уравнении:

  • N – воздействие на ось шкива;
  • Sнабег – усилие со стороны набегающего каната (принимается примерно равным Sсбег;
  • α – угол отклонения от оси.


Блок полиспаста

Расчет полезного действия блока ↑

Как известно, КПД – коэффициент полезного действия, то есть насколько результативна была выполненная работа. Его рассчитывают, как отношение выполненной и затраченной работ. В случае с блоком полиспаста применяется формула:

ηб = Sнабег/ Sсбег = 1/(1 + q + 2fsinα×d/D) (3)

В уравнении:

  • 3 ηб – КПД блока;
  • d и D – соответственно, диаметр втулки и самого шкива;
  • q – коэффициент жесткости гибкой связи (каната);
  • f – коэффициент трения;
  • α – угол отклонения от оси.

Из этой формулы видно, что на КПД влияет строение блока (посредством коэффициента f), его размер (через отношение d/D) и материал каната (коэф. q). Максимальное значение КПД можно получить, используя втулки из бронзы и подшипники качения (до 98%). Подшипники скольжения дадут до 96% коэффициент полезного действия.


На схеме изображены все силы S на разных ветвях каната

Как высчитать КПД всей системы ↑

Подъемный механизм состоит из нескольких блоков. Суммарный КПД полиспаста не равен арифметической сумме всех отдельных составляющих. Для вычисления используют куда более сложную формулу, а точнее – систему уравнений, где все силы выражаются через значение первичной S0 и КПД механизма:

  • S1=ηп S0;
  • S2=(ηп)2 S0; (4)
  • S3=(ηп)3 S0;

….

Sn=(ηп)n S0.

КПД полиспаста при разной кратности

Поскольку значение КПД всегда меньше 1, с каждым новым блоком и уравнением в системе значение Sn будет стремительно уменьшаться. Суммарный КПД полиспаста будет зависеть не только от ηб, но и от количества этих блоков – кратности системы. По таблице можно найти ηп для систем с разным количеством блоков при разных значениях КПД каждого.

Особенности силовых полиспастов

Ключевой характеристикой подобных систем остается максимальна нагрузка, которая может быть развита. В общем случае, она зависит от следующих факторов:

  • грузоподъемность крана, где полиспасты устанавливаются;
  • кратность устройства (общее число ветвей каната, удерживающих груз);
  • КПД блока, который определяют потери на преодоление силы трения, а также зависящие от жесткости цепи либо каната.

На механизме по подъему и передвижению груза может быть одновременно установлено несколько полиспастов, то позволяет равномерно распределить нагрузку и уменьшить толщину веревки либо каната. Одновременно одинарные полиспасты наиболее просты технически (у них один конец закреплен, а второй находится на барабане). Одновременно у последних очень ограничен угол отклонения из-за риска схода подъемного каната с блока. Вместе с этим наличие дополнительного блока усложняет и удорожает всю систему, но дает сразу несколько преимуществ:

  • возможность повышения скорости вращения блоков;
  • снижение износа каната;
  • более симметричное расположение нагрузки.

Наиболее широко используют на практике следующие схемы полиспастов:

  • сдвоенные трехкратные с наличием в схеме расположения двух обводных и трех рабочих блоков;
  • сдвоенные трехкратные, имеющие уравнительную траверсу, которая позволит использовать грузоподъемную технику в тяжелых условиях.

Классификация

Полиспасты делятся на две большие группы: силовые и скоростные. Зачастую на практике используются силовые аналоги, позволяющие значительно снизить натяжение троса. Кстати, это усилие можно вычислить достаточно просто. Для этого потребуется разделить массу груза на имеющуюся кратность полиспаста. Возникает вопрос: что же такое кратность? Ответ: кратность – отношение количества ветвей органа, на котором расположился груз, к числовому значению ветвей, которые наматываются уже на барабан. Такое определение применимо к силовым полиспастам. Что касается скоростных полиспастов, то здесь кратностью является значение, получаемое от деления скорости ведущего конца каната на скорость ведомого.

В скоростных полиспастах рабочее усилие прилагается к подвижной обойме, груз же, в свою очередь, закрепляют на свободном конце троса. Выигрыш в скорости во время эксплуатации полиспаста такого типа возникает благодаря наращиванию расстояния подъема предмета.

Способы крепления веревки к грузоподъемному механизму

Грузовая веревка позволяет автоматически фиксировать поднимаемый груз, что сказывается на проходе узлов. Ее нужно заправить так, чтобы исключалась возможность перетирания из-за частых контактов с остальными частями грузоподъемной конструкции. Выделяют 3 основных метода крепления веревки к полиспасту:

  1. С помощью схватывающих узлов, изготавливающихся из репшнуров диаметром до 8 мм. Они обладают высокой прочностью и начинают сползать с веревки только при нагрузке 10 – 13 кН. Схватывающие узлы не подвергает канат деформации. При длительной эксплуатации они оплавляют оплетку и прилипают к веревке, становясь предохранителями.
  2. С помощью зажима общего направления. Его рекомендуется применять на влажных и обледенелых веревках. Зажим начинает сползать без возникновения деформаций при нагрузке 6-7 кН.
  3. При помощи личного зажима. Он сползает при нагрузках от 4 кН, разрывая оплетку.

Для фиксации канатов кранов требуется закрепить 1 конец веревки запреткой или тросовым зажимом. На лебедках трос фиксируется на специальных креплениях при помощи клина и прижимной планки.

Устройство полиспаста и условия его работы

Основная область применения полиспастов – стреловые механизмы кранов. Всё многообразие полиспастов может быть сведено к двум требованиям: либо увеличить силу (силовые полиспасты), либо поднять скорость (скоростные полиспасты). В подъёмных кранах чаще используются первые, а подъёмниках – вторые. Таким образом, схемы скоростных и силовых полиспастов взаимно обратные.

В состав полиспаста входят следующие составляющие:

Блоки с неподвижными осями Блоки с подвижными осями. Обводные блоки. Обводочные барабаны.

Все вышеперечисленные элементы располагаются преимущественно в вертикальной компоновке, причём место размещения барабана зависит от наличия обводных блоков: сверху, если такие блоки отсутствуют, и снизу – если присутствуют.

Количество блоков с неподвижными осями всегда на один меньше, чем с подвижными. При этом общее количество блоков определяет (для силовых полиспастов) кратность увеличения суммарного усилия на механизме. Количество обводных блоков определяется размерами узла: с увеличением числа таких блоков усилие также увеличивается.

Силовые полиспасты, назначение и устройство которых характеризуется несколькими параметрами, важнейшим из которых является нагрузка, развиваемая в подъёмном механизме. Она увеличивается с увеличением расчётной грузоподъёмности крана, кратности устройства (количества ветвей каната, на которых подвешен груз) и КПД блока. КПД учитывает потери на трение в осевых опорах, а также потери, определяемые жёсткостью каната или цепи.

Полиспастов может быть несколько, тогда суммарная нагрузка на блок пропорционально уменьшается. Одинарные полиспасты конструктивно проще, но и наименее эффективны. В них один конец неподвижно закрепляется на неподвижном элементе, а второй – на барабане. При этом угол отклонения весьма ограничен из-за опасности схода каната с блока. Наличие обводного блока существенно улучшает условия работы механизма: нагрузка становится симметричной, что снижает износ каната, и увеличивает допустимую скорость вращения блоков. Устойчивость действия полиспаста зависит также от расстояния между обводным и основными блоками. С увеличением этого параметра надёжность полиспаста как функционального узла возрастает, хотя одновременно увеличивается (из-за наличия соединительной оси) и его сложность. Другими схемами полиспастов, применяемых на практике, являются:

  • Сдвоенные трёхкратные, когда в схеме присутствует три рабочих блока и два обводных;
  • Сдвоенные трёхкратные, снабжённые уравнительной траверсой. Вариант используется в грузоподъёмной технике, которая эксплуатируется в тяжёлых и особо тяжёлых условиях.

https://youtube.com/watch?v=nbbklUjHmxQ%3F

Классификация моделей по разным характеристикам ↑

Существует множество исполнений одной задумки – системы блоков, объединенных канатом. Их дифференцируют в зависимости от способа применения и конструктивных особенностей. Познакомьтесь с разными типами подъемников, выясните, в чем заключается их назначение и чем отличается устройство.

Классификация в зависимости от сложности механизма ↑

В зависимости от сложности механизма выделяют

  • простые;
  • сложные;
  • комплексные полиспасты.


Пример четных моделей

Простой полиспаст представляет собой систему последовательно соединенных роликов. Все подвижные и неподвижные блоки, а также сам груз объединяются одним тросом. Дифференцируют четные и нечетные простые полиспасты.

Четными называют те грузоподъемные механизмы, чей конец троса крепится к неподвижной опоре – станции. Все комбинации в таком случае будут считаться четными. А если конец веревки прикреплен непосредственно к грузу или месту прикладывания усилия, эта конструкция и все производные от нее будут называться нечетными.


Схема нечетного полиспаста

Сложный полиспаст можно называть системой полиспастов. В этом случае последовательно соединяются не отдельные блоки, а целые комбинации, которые вполне могут использоваться сами по себе. Грубо говоря, в этом случае один механизм приводит в движение другой подобный.

Комплексный полиспаст не относится ни к одному, ни к другому виду. Его отличительная черта – ролики, движущиеся навстречу грузу. В состав комплексной модели могут входить как простые, так и сложные полиспасты.


Объединение двукратного и шестикратного простого полиспаста дает сложный шестикратный вариант

Классификация по назначению подъемника ↑

В зависимости от того, что хотят получить при использовании полиспаста, их подразделяют на:

  • силовые;
  • скоростные.


А – силовой вариант, Б — скоростной

Силовой вариант используется чаще. Как следует из названия, его задача – обеспечить выигрыш в силе. Так как для значительного выигрыша нужны столь же значительные потери в расстоянии, неизбежны и потери в скорости. К примеру, для системы 4:1 при поднятии груза на один метр нужно натянуть 4 метра троса, что замедляет работу.

Скоростной полиспаст по своему принципу представляет собой обратную силовому конструкцию. Он не дает выигрыша в силе, его цель – скорость. Применяется для ускорения работы в ущерб прикладываемому усилию.

Кратность – основная характеристика ↑

Основной показатель, на который обращают внимание при организации подъема грузов –кратность полиспаста. Этот параметр условно обозначает, во сколько раз механизм позволяет выиграть в силе

Фактически, кратность показывает, на сколько ветвей каната распределен вес груза.


Кинематическая кратность

Кратность подразделяют на кинематическую (равную количеству перегибов каната) и силовую, которая рассчитывается с учетом преодоления тросом силы трения и неидеальным КПД роликов. В справочниках приведены таблицы, которые отображают зависимость силовой кратности от кинематической при разных КПД блоков.

Как видно из таблицы, силовая кратность существенно отличается от кинематической. При низком КПД ролика (94%) фактический выигрыш в силе полиспаста 7:1 будет меньше выигрыша шестикратного полиспаста с КПД блоков 96%.


Схемы полиспастов разной кратности

Элементы полиспаста

В состав простейшего полиспаста входят:

  • Неподвижные блоки.
  • Подвижные блоки.
  • Веревка, трос или цепь.

Неподвижные блоки в системе представляют собой ролик на оси в корпусе, закрепленный в одном положении. При пропуске через него веревки или троса происходит только оборачивание ролика в момент прикладывания тягового усилия. За счет его применения выполняется изменение направления тяги. То есть, если нужно поднять привязанный груз вверх, то пропущенная через неподвижный блок веревка тянется вниз. Нагрузка при этом остается той же.

Подвижные блоки в полиспасте имеют аналогичную конструкцию, что и неподвижные. Единственное их отличие заключается в методе крепления. Груз цепляется непосредственно к подвижному блоку. Если пропустить через последний веревку, и потянуть за нее, то для поднятия прикрепленной тяжести потребуется приложить меньшее усилие в 2 раза, чем ее фактическая масса.

Определение КПД полиспаста

Введение………………………………………………………………………………………….3 Задание, исходные данные………………………………………………………………………4 Определение КПД полиспаста………………………………………………………………….5 Определение натяжения ветви каната, идущей на барабан…………………………………..6 Подбор каната по разрывному усилию………………………………………………………….7 Определение размеров барабана………………………………………………………8 Подбор электродвигателя………………………………………………………………………10 Подбор редуктора………………………………………………………………………………11 Подбор тормоза…………………………………………………………………………………13 Кинематическая схема………………………………………………………………………….15

Введение

Основной грузоподъемный механизм – лебедка, применяется как самостоятельно, так и в качестве составной части строительных кранов.

Лебедка состоит из барабана, на который навивается канат, зубчатых и червячных передач, тормоза и двигателя.

Лебедки с механическим приводом выполняются одно- или многобарабанными, с приводом от электродвигателя.

Однобарабанные реверсивные лебедки с электроприводом пригодны в комбинации с полиспастами для подъема грузов любой массы. Лебедки этого типа имеют сварную раму, на которой установлен барабан, двухступенчатый зубчатый редуктор, тормоз, электродвигатель.

Электродвигатель с редуктором соединяется упругой муфтой, одна из половин которой является одновременно тормозным шкивом.

Тормоз двухколодочный с короткоходовым электромагнитом. Электрическая часть магнита включена параллельно электродвигателю привода. Спуск груза принудительный – реверсированием (изменением направления вращения) двигателя. Скорость спуска равна скорости подъема или несколько превышает ее.

Рис. 1. Общая расчетная схема механизма подъема груза:

1 – строящееся здание; 2 – груз; 3 – направляющий блок; 4 – стрела крана; 5 – канат (трос); 6 – барабан; 7 – эл. Двигатель; 8 – редуктор; 9 — полиспаст

Задание, исходные данные

Требуется:

  1. Подобрать канат по ГОСТу.
  2. Определить диаметр, длину и канатоемкость грузового барабана.
  3. Определить необходимую мощность двигателя и выбрать его тип.
  4. Определить общее передаточное число лебедки и подобрать её тип.
  5. Выбрать тип тормоза и определить вес тормозного груза.

Начертить кинематическую схему подъемного механизма (с указанием всех размеров передач и тормозного устройства).

Исходные данные:

  • Вес поднимаемого груза Q, кг – 2000;
  • Высота подъема груза, Н×м – 50;
  • Скорость подъема груза, м/мин – 30;
  • Режим работы механизма – средний;
  • Схема подвески груза – Б;
  • Лебедка: электрическая, реверсивная с индивидуальным приводом, двигатель лебедки электрический, тормоз колодочный.

Рис. 2. Схема полиспастной подвески груза

1 – одноступенчатый редуктор; 2 – соединительная муфта; 3 – колодчатый тормоз: 4 – электродвигатель; 5 – барабан; 6 – канат; 7 – полиспаст.

Определение КПД полиспаста

Если соединить по определенной схеме несколько подвижных и неподвижных блоков, закрепленных в обоймах, огибаемых гибким элементом (канатом, цепью), то такое устройство называется полиспастом.

Кратность полиспаста определяется числом ветвей каната, на которых подвешен груз, и характеризуется, во сколько раз достигается выигрыш в силе. Блоки различают направляющие с неподвижными осями и блоки ведущие, служащие для передачи крутящего момента. К первой группе относятся блоки, применяемые для изменения направления канатов при работе грузоподъёмных механизмов.

Диаметр блока подбирают в зависимости от сечения гибких элементов. Так, для стреловых кранов на автомобильном, гусеничном и железнодорожном ходу:

Dбл > 16 × dк – при легком режиме;

Dбл > 18 × dк – при среднем режиме;

Dбл > 20 × dк – при тяжёлом режиме;

При набегании каната на блок тратится работа на деформацию каната и на трение в опорах, что характеризуется КПД блока.

При многократном полиспасте:

– КПД блока на подшипниках скольжения принят равным .

Определение натяжения ветви каната, идущей на барабан

Определить усилие в канате, навиваемом на барабан, можно по формуле:

,

где – вес поднимаемого груза, кН;

– вес подвесных приспособлений, кН (принимаем за 5% от веса груза);

– кратность полиспаста;

– КПД полиспаста.

кН.

(внимание ошибка!!!) значение равно 7,15 кН

Основы построения полиспастов

Если закрепить веревку (трос) на грузе, перекинуть её через блок, закрепленный на станции (далее стационарный или неподвижный блок) и потянуть вниз, то для поднятия груза необходимо приложить усилие равное массе груза. Выигрыша в усилии нет
Для того чтобы поднять груз на 1 метр необходимо протянуть через блок 1 метр веревки.

Это так называемая схема 1:1

Веревка (трос) закреплена на станции и пропущена через блок на грузе. При такой схеме для поднятия груза необходимо усилие в 2 раза меньше чем его масса. Выигрыш в усилии 2:1. Ролик движется вместе с грузом вверх. Для того чтобы поднять груз на 1 метр необходимо протянуть через ролик 2 метра веревки.

Это схема самого простого полиспаста 2:1

Рисунки №№ 1 и 2 иллюстрируют следующие Основные Правила Полиспастов:

Правило №1.

Выигрыш в усилии дают только ДВИЖУЩИЕСЯ ролики, закрепленные непосредственно на грузе или на веревке идущей от груза.
СТАЦИОНАРНЫЕ ролики служат лишь для изменения направления движения веревки и ВЫИГРЫША В УСИЛИИ НЕ ДАЮТ.

Правило №2.

Во сколько раз выигрываем в усилии – во столько же раз проигрываем в расстоянии.
Например: если в показанном на рис. 2 полиспасте 2:1 на каждый метр подъема груза вверх надо протянуть через систему 2 метра веревки, то в полиспасте 6:1 – соответственно 6 метров.
Практический вывод – чем «сильнее» полиспаст – тем медленнее поднимается груз.

Продолжая добавлять стационарные ролики на станцию и подвижные ролики на груз, мы получим так называемые простые полиспасты разных усилий:

Примеры простых полиспастов Рис. 3, 4.

Правило № 3

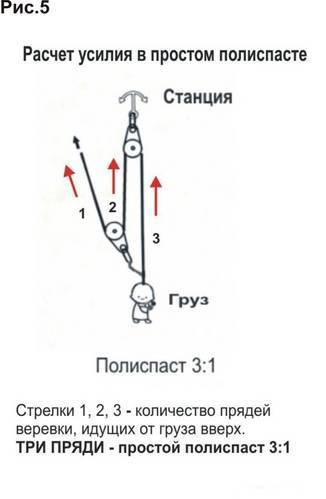

Расчет теоретического выигрыша в усилии в простых полиспастах.
Здесь все достаточно просто и наглядно.

Если необходимо определить ТВ уже готового полиспаста,
То нужно посчитать количество прядей веревки, идущих от груза вверх.
Если подвижные ролики закреплены не на самом грузе, а на веревке, идущей от груза (как на рис. 6) – то пряди считаются от точки закрепления роликов. Рисунки 5, 6.

Полужирное начертание

Виды полиспастов

Силовыми механизмами называются системы, позволяющие экономить усилия на поднятие или перемещение груза за счет сокращения скорости его поднятия или перемещения, таким образом, сэкономленные усилия обратно пропорциональный затраченной скорости. Также существуют скоростные механизмы, рычагом в таких системах является веревка, но усилия направляются на скорость подъема груза, что очень актуально для гидравлических систем. Существуют следующие виды полиспастов:

  • Одинарные силовые полиспасты, в таких системах груз необходимо подвесить к подвижному блоку, а рабочие ветви берут на себя тяговые усилия. При использовании силовых систем нужно учитывать необходимость наличия у барабана нарезки в одну сторону, так как один конец канта/цепи будет прикрепляться к нему, а второй — к неподвижному блоку или обойме крюка.
  • Скоростные полиспасты, в таких системах груз необходимо подвесить к концу рабочей ветви, а усилия прикладываются в отношении подвижного блока.
  • Сдвоенные силовые полиспасты, в таких системах груз оба конца веревки/цепи прикрепляться к барабану с нарезкой в две стороны. Уравнительный верхний блок выравнивает длину ветвей каната, в случае если они неровно вытянуты.

Эксплуатационные характеристики полиспастов и их выбор

На эффективность, которой обладают полиспасты, на их назначение и устройство в конкретном механизме влияние оказывают следующие факторы:

  1. Грузоподъёмность основного механизма, в составе которого работают данные узлы.
  2. Количество обводных блоков: с ростом их числа потери на трение возрастают.
  3. Углы отклонения канатов от средней плоскости барабана.
  4. Диаметры блоков.
  5. Диаметр каната/высота цепи.
  6. Материал каната.
  7. Характер опор (в подшипниках качения или скольжения).
  8. Условия смазки всех осей полиспаста.
  9. Скорость вращения блоков или перемещения тяговых канатов (в зависимости от назначения устройства).

Наибольшие потери в полиспастах связаны с условиями трения. В частности, КПД рассматриваемых механизмов, которые работают в подшипниках скольжения, в зависимости от условий их эксплуатации, составляет:

  • При неудовлетворительной смазке и при повышенных температурах — 0,94…0,54;
  • При редкой смазке – 0,95…0,60;
  • При периодической смазке — 0,96…0,67;
  • При автоматической смазке – 0,97…0,74.

Меньшие значения соответствуют полиспастам с максимально возможной кратностью. Потери на трение для узлов, которые работают в подшипниках качения, гораздо ниже, и составляют:

  • При недостаточной смазке и высоких температурах эксплуатации – 0,99…0,83;
  • При нормальных рабочих температурах и смазке – 1,0…0,92.


Таким образом, применяя современные антифрикционные покрытия контактной поверхности блоков, можно практически исключать потери на трение. Углы отклонения каната, располагающегося на блоке/блоках полиспаста, определяют не только износ канатов и блоков, но и безопасность производственного персонала грузоподъёмного устройства. Объясняется это тем, что при превышении допустимых показателей сход каната с блока чреват производственной аварией. На данный параметр влияют материал канатов, профиль канавки барабана, а также направление навивки. Материалами канатов чаще всего служат типы ТЛК-О по ГОСТ 3079, ЛК-Р по ГОСТ 2688 и ТК по ГОСТ 3071. Третий тип имеет наименьшую жёсткость (не более 1,7), что положительно сказывается на предельно допустимом угле отклонения каната на полиспасте. Соответственно для канатов двух первых типов жёсткость достигает 2.

Нормальными углами отклонения от оси полиспаста считаются углы 7,5…2,50 (меньшие значения принимаются для максимальных соотношений диаметра блока к диаметру каната). Вообще при проектировании данных устройств это соотношение всегда стараются выбирать в диапазоне значений 12…40. Допустимый угол отклонения канатов из маложёстких материалов меньше: до 6,5…20.

ГОСТ допускает увеличение предельного отклонения, по сравнению с рекомендуемым не более, чем на 10…20% (зависит от режима работы грузоподъёмной техники). На уравнительном блоке допустимые углы отклонения могут увеличиваться, но не более, чем в 1,5 раза.

Для снижения углов отклонения на барабанах полиспастов изготавливают профильные канавки, причём угол их направления зависит от направления навивки. Поэтому барабаны в механизмах современной конструкции всегда выполняют с крестовым профилем, пригодным под оба типа навивки.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
