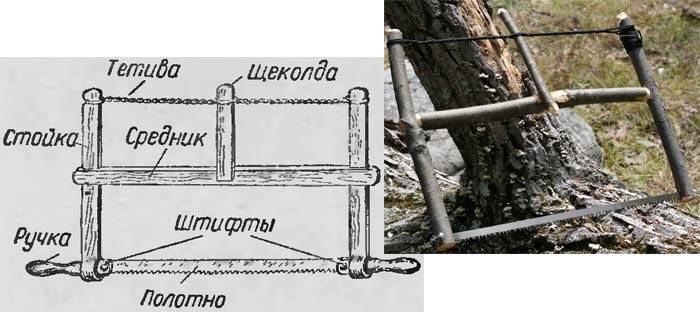

Устройство лучковой пилы по дереву
Современный «лучок» включает в себя:
- Рамку из профильного проката. В зависимости от размеров пильного полотна – а они обычно стандартны: 350 мм, 530 мм или 760 мм, рама может быть выполнена в виде заоваленной трапеции (для более длинных полотен) или заоваленного треугольника (для более коротких).
- Ручку, профиль которой исключает внезапное травмирование пальцев работающего.
- Пильного полотна.
- Устройства для натяжения пильного полотна.
- Крепежа полотна к рамке.
К рамке лучковой пилы по дереву предъявляются особые требования – она должна быть жёсткой и одновременно лёгкой, чтобы не увеличивать физическую нагрузку во время пиления. Поставленной задаче удовлетворяет специальный трубчатый профиль с очень небольшой шириной. Это позволяет легко изгибать его в процессе изготовления до требуемой конфигурации рамки, не теряя в прочности детали, обеспечивая пиле необходимую мобильность.
Одним из основных различий в конструкции современных лучковых пил по дереву – принцип натяжения пильного полотна. Например, торговые марки Gardena или Proline для натяжения использует ручку с эксцентриком: изменяя с его помощью угол наклона ручки по отношению к продольной оси пиления, таким образом можно регулировать усилие натяжения.
По другому пути пошли производители пил от Bahco Stanley: там в ручку монтируется специальный винтовой механизм натяжения пильного полотна. Выбор определяется удобством пользования, однако наличие винтового механизма обеспечивает натяжению повышенную точность, и не зависит от случайных движений пользователя, когда положение ручки во время пиления может случайным образом измениться. Поэтому поворотный механизм натяжения рекомендуется использовать при наличии некоторого опыта работ с лучковой пилой.
Для крепежа пильного полотна к противоположной части «тетивы» (рамы) используются съёмные шплинты или барашковые винты, Последние надёжнее, поскольку шплинт, обычно изготавливаемый из мягкой стали, со временем изнашивается, и может самопроизвольно выйти из крепёжного отверстия.

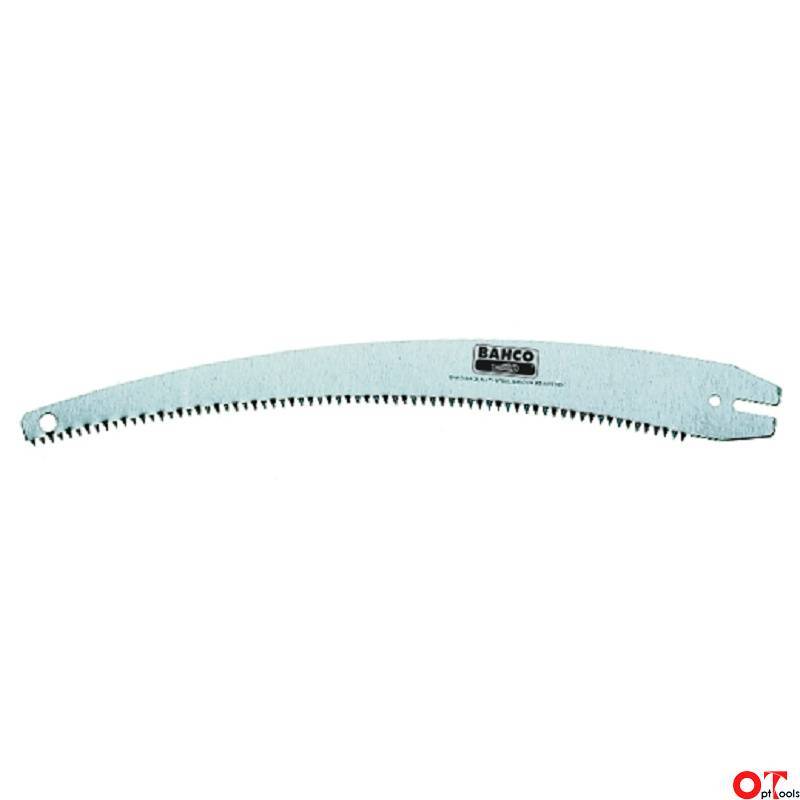

Полотно для лучковой пилы
Универсальность этого инструмента определяет и изменения в конструкции пильного полотна, в частности, его зубьев. Чаще всего используются:
- Пильные полотна с равномерным шагом зубьев. Они предназначены для ровного реза древесины со сравнительно небольшой длиной.

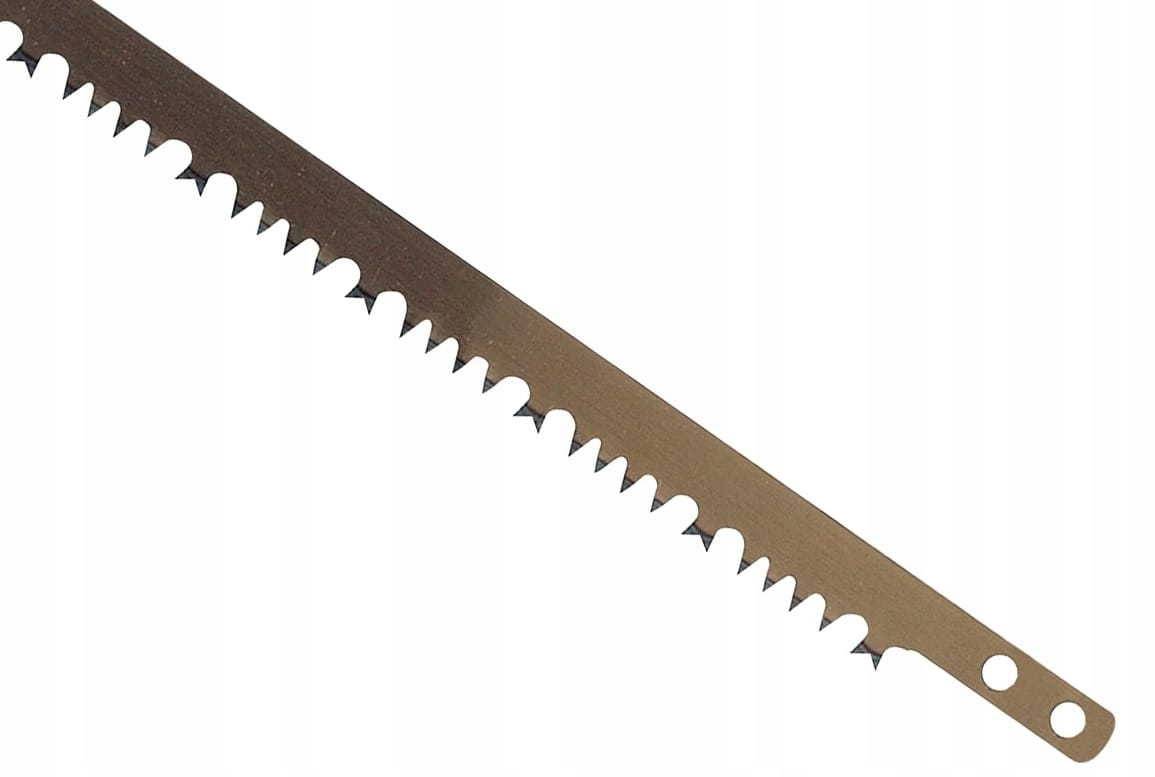

- Полотна с так называемым «американским» зубом, когда через 3..4 обычных зуба встречается сдвоенный или «кремлёвский» зуб. Такая конфигурация режущей части пильного полотна позволяет производить более длинный и сложный рез. Частота чередования определяет точность результата: чем ближе друг от друга располагаются сдвоенные зубья, тем линия распила будет менее чистой.
- Пространственные зубья с широким разведением. Полотно с такими зубьями полезно при максимальных размерах сечения разрезаемой древесины. Усилие реза и количество отходов при этом увеличиваются, однако производительность пиления становится максимально возможной.
В зависимости от поставленных задач изменяется и материал пильного полотна. Для инструмента сравнительно небольших размеров (350 мм, отчасти – 530 мм) используют полотна с равномерным шагом, которые изготавливаются из конструкционной хромоникелевой стали типа 45Х, 40ХН или 45Г. Полотна проходят закалку ТВЧ, в результате чего их поверхностная твёрдость достигает 45…48 HRC. Однако такие полотна весьма чувствительны к изменению оси пиления, которая легко изменяется из-за гибкости полотна, и ломаются при предельных изгибах.
Для полотен со сдвоенными зубьями применяют высокоуглеродистую сталь 7ХФ или даже быстрорежущую сталь. Долговечность таких полотен (если они не сделаны в Китае) весьма высока, поскольку с увеличением процента углерода в стали её упругие свойства возрастают. Кроме того, лезвия нет необходимости охлаждать, поскольку ванадий и вольфрам, входящие в состав таких сталей, отличаются высокой теплостойкостью.
Для зубьев с широким разведением решающим фактором долговечности считается абразивный износ от трения древесины по металлу. Поэтому финская компания Fiskars наносит на производимый ею инструмент тефлоновое покрытие, которое снижает коэффициент трения, увеличивая тем самым долговечность пильного полотна. Другие производители (например, Bahco) производят биметаллические полотна: основа изготавливается из конструкционной стали, а режущая часть – из инструментальной.
Сверло для высверливания точечной сварки. Особенности заточки
Ацетиленовый генератор. Устройство и требования к размещению
Критерии выбора
И в быту, и на производстве предназначение ножовки по дереву – работа с деревом. Это может быть и брус, и доска, и деревянная вагонка, а может быть и работа по уходу за садом, где тоже нужна острая пила. Впрочем, могут быть и иные работы, к примеру заготовка дров или изготовление художественных рамок для картин, здесь тоже нужны пилы, но разные по характеристикам и назначению.
Назначение. Этот критерий обычно указывается в описании товара. Однако для опытного мастера в зависимости от типа полотна, формы зубьев, типа заточки и конструкции ручки определить назначение довольно просто:
- Общего назначения для несложных работ;
- Пила для грубых работ;
- Пила для точного реза;
- Пила для поперечного реза дерева;
- Ножовка для продольного роспуска;
- Садовая пила;
- Туристическая или специальная пила.
Длина и размеры. Классификация по размеру пильного полотна принято считать одной из наиболее информативных для выбора ножовки. При работе этим инструментом за один проход длина полотна должна минимум дважды перекрыть размер распиливаемой детали. А раз так, то длина в 30 см подойдет для несложных работ по дому и в саду. Стандартные полотна в 450-500 мм больше подходят под универсальные модели, поскольку они в состоянии работать с большинством пиломатериалов, начиная от вагонки и заканчивая стропильным брусом.
Для распила материала толщиной больше 300 мм лучше иметь не ножовку а двуручную пилу. Большинство плотницких работ обходится пилами длиной 450-500мм. Для высокоточных столярных работ уже потребуется целый арсенал, начиная от мелкой пилы с обушком и заканчивая тонкой лучковой пилой.
Размер и форма зубьев. Распил древесины ножовкой осуществляется во время движения пилы – зубья проходя по поверхности дерева, вгрызаются в него и выбирают раз за разом пропил. Эффективность этой работы зависит от нескольких факторов:
- Формы зуба;
- Количества зубьев;
- Их остроту и качество заточки;
- Ширину шага развода.
Для работы с грубым материалом, когда точность не столь важна, необходимы крупные зубья это позволит увеличить скорость распила. Для работы в строительстве обычно применяются ножовки с треугольным зубом – они дают ровный и аккуратный рез. Для продольной распиловки угол наклона зуба смещается вперед, а для точного распила ножовки имеют совсем небольшие зубья без развода.
Количество зубьев определяется по специальному коэффициенту «TPI». Это характеристика числа зубьев на 1 дюйм режущей поверхности.
Совет: В домашнюю мастерскую лучше подобрать пилы с большими, средними и маленькими зубьями. Это позволит охватить практически весь комплекс работ по хозяйству.
Большинство моделей на рынке сегодня имеет зубья классического вида – в форме равнобедренных треугольников. Они обеспечивают легкий и ровный рез. Так называемый «американский» зуб сложной формы в основном встречается на профессиональных версиях инструмента. Дело в том, что для его заточки необходимо иметь определенные навыки и обычным напильником здесь не обойдёшься.
Отличия зубьев по внешнему виду типу заточки и степени развода
Технологии обработки металла сегодня позволили создать пилы с закаленными резцами. Раньше закалке подвергалось все полотно, сегодня большинство производителей предлагают полотна с закалкой только режущей кромки. С одной стороны, это удешевило производство, с другой пильное полотно стало тоньше что облегчило работу с деревом.
В отличие от обычного металла с зубьями, выполненными методом штамповки пилы с закаленными зубьями, проходят процесс нарезки и заточки зубьев. Большинство фирменных пил сегодня затачивается именно таким образом, с высокой точностью и гарантией остроты режущего края. А вот обычные штампованные полотна придется не только править напильником, но и делать разводку через 1-2 недели работы.
Конструкция ручки. Для рабочего инструмента ручка всегда была особенной частью. Не зря мастера старались подогнать рукоятку ручки «под свою руку». Компьютерная техника позволила сделать удобную эргономичную форму рукояти. Для этого элемента сегодня используется высококачественный пластик с обрезиненной частью – ручка удобно ложится в руку, во время работы позволяет без потери управляемости принять любое положение хвата ладоней и пальцев.
Для пил изготавливается два основных типа рукояток:
- Перекидная универсальная для замены режущих полотен;
- Классическая – имеющая только одно полотно для работы.
Устройство лучковой пилы по дереву
Современный «лучок» включает в себя:
- Рамку из профильного проката. В зависимости от размеров пильного полотна – а они обычно стандартны: 350 мм, 530 мм или 760 мм, рама может быть выполнена в виде заоваленной трапеции (для более длинных полотен) или заоваленного треугольника (для более коротких).
- Ручку, профиль которой исключает внезапное травмирование пальцев работающего.
- Пильного полотна.
- Устройства для натяжения пильного полотна.
- Крепежа полотна к рамке.
К рамке лучковой пилы по дереву предъявляются особые требования – она должна быть жёсткой и одновременно лёгкой, чтобы не увеличивать физическую нагрузку во время пиления. Поставленной задаче удовлетворяет специальный трубчатый профиль с очень небольшой шириной. Это позволяет легко изгибать его в процессе изготовления до требуемой конфигурации рамки, не теряя в прочности детали, обеспечивая пиле необходимую мобильность.
Одним из основных различий в конструкции современных лучковых пил по дереву – принцип натяжения пильного полотна. Например, торговые марки Gardena или Proline для натяжения использует ручку с эксцентриком: изменяя с его помощью угол наклона ручки по отношению к продольной оси пиления, таким образом можно регулировать усилие натяжения.
По другому пути пошли производители пил от Bahco Stanley: там в ручку монтируется специальный винтовой механизм натяжения пильного полотна. Выбор определяется удобством пользования, однако наличие винтового механизма обеспечивает натяжению повышенную точность, и не зависит от случайных движений пользователя, когда положение ручки во время пиления может случайным образом измениться. Поэтому поворотный механизм натяжения рекомендуется использовать при наличии некоторого опыта работ с лучковой пилой.
Для крепежа пильного полотна к противоположной части «тетивы» (рамы) используются съёмные шплинты или барашковые винты, Последние надёжнее, поскольку шплинт, обычно изготавливаемый из мягкой стали, со временем изнашивается, и может самопроизвольно выйти из крепёжного отверстия.
Для чего нужна лучковая пила?
Инструмент, необходимый для каждой дачи, дома — это лучковая пила. С помощью нее разрезают разнообразные материалы, например, небольшие металлические конструкции, деревянные изделия. Но именно для деревянных изделий в основном она и предназначена. Распил осуществляется в следующих направлениях:
- вдоль;
- поперек;
- фигурный разрез;
- в угловом направлении.
В связи с тем, что пила настолько функциональна, ее используют как для разрезания деревянных конструкций, так и для выделки фигур из дерева или для аккуратного распиливания. Поэтому этот инструмент лучше иметь в мастерской вместе с ножовкой.
Сравнение с ножовкой
Есть некоторые сходства ножовки с лучковой пилой. Во-первых, обе предназначены для деревянных изделий. А во-вторых, они относятся к неотъемлемому инструментарию человека, занимающегося бытовыми делами.
Но все-таки ножовка и лучковая пила — это разные инструменты, и их предназначения различаются, да и само устройство тоже:
- лучковая пила предназначена для аккуратного распиливания, а также для выделывания различных фигур, чего нельзя сказать о ножовке;
- пилы лучковые по весу меньше, чем ножовки, пользоваться ими удобнее;
- при использовании лучковой пилы в работе могут быть задействованы несколько человек, при использовании ножовки такого не допускается;
- за пилой легко ухаживать.
Лучковая пила и ножовка — это два разных инструмента, каждый из которых необходим мастеру для большей эффективности деятельности на даче или по дому.
Топ-5 в соотношении цены и надежности
Модельный ряд «лучков» несомненно большой, однако есть марки и виды, занимающие лидирующие положения. Рассмотрим лучшие их лучших, имеющие высокий рейтинг среди отзывов покупателей.
BAHCO 10-30-51
Лучковая пила с одной ручкой. Характеристики имеет просто потрясающие. При небольшом весе, 900 грамм, она может быть использована для разнообразных работ. Но главное ее предназначение — обработка сухой древесины. Пильное полотно в длину достигает 76 см и имеет трехгранные зубья. У инструмента удобная ручка, благодаря которой рука мастера не будет скользить, работа идет быстро, без задержек.
Fiskars 1000615 (124810)
Финская компания Fiskars выпускает пилы исключительно качественные. Пила сделана в форме выкружной трапеции, т.к. достаточно длинная (70 см). Это устройство необходимо для дома, т.к., во-первых, имеет небольшой вес (770 грамм), во-вторых, есть «кремлевские» зубцы, которые чередуются с обычными, поэтому можно пилить как вперед, так и назад. А также у прибора очень удобная ручка, благодаря которой мастер не устает от работ. Основное назначение — это разрезание толстых веток и небольших стволов деревьев.
Stanley Pro 760
760 мм — полотно лучковой пилы, благодаря которому можно подрезать ветки кустов и небольших деревьев. Вес устройства составляет 250 грамм (очень легкое, поэтому работать им одно удовольствие). Зубцы чередуются, и главным является наличие сдвоенных зубьев, что позволяет работать качественнее и быстрее. Такие зубцы даже заточки не требуют. Рукоятка удобная, поэтому никаких проблем с распиливанием возникать не будет.
TOPEX 530 мм 10A905
Агрегат имеет небольшую стоимость, поэтому и характеристики находятся не на очень высоком уровне. Из преимуществ: размер лезвия инструмента — 530 мм (это стандартная длина), зубцы чередуются (имеются сдвоенные), вес составляет 500 грамм, работать можно как с сухой, так и сырой древесиной. Главным и наиболее серьезным недостатком является отсутствие удобной ручки, что делает работу более сложной и трудоемкой.
Brigadier 83000
Лучковая пила с неплохими параметрами, но отсутствием удобной ручки. К достоинствам относится следующее: инструмент складной, поэтому в походах — незаменимая вещь; длина — 70 см; вес — 770 грамм; работать удобно с ветками, а также сухой древесиной. Цена приемлемая. Поэтому при правильном использовании устройство будет служить долго и проблем никаких возникать не будет.
