Пороховой монтажный пистолет для дюбелей

Общие принципы работы

Сразу следует отметить, что применяемые в монтажных пистолетах металлические дюбели имеют особое строение и конфигурацию. Они очень мало похожи на классические дюбели. Чисто внешне этот тип фиксатора выглядит как гвоздь, который имеет шайбу, расположенную вблизи заостренного конца. Именно ее наличие гарантирует качественное и плотное прижатие крепежа к подлежащей поверхности.

Суть процесса вбивания крепежа с использованием строительного инструмента заключается в выполнении выстрела из пистолета, заряженного дюбелем, по заранее обозначенному месту. Завершение этой манипуляции приводит к тому, что крепеж входит в материал, при этом происходит перемещение шайбы в верх шляпки, которая впоследствии фиксируется вместе с ней.

Крепежные элементы, используемые при выстрелах монтажным пистолетом, обеспечивают возможность закрепления любых материалов на твердых основаниях. Следует помнить о том, что нельзя забивать дюбели в материал с высокой пористостью, иначе крепеж «уйдет» или крепление будет непрочным.

Новые технологии

В российских магазинах совсем недавно появился нейлер, использующий для удара силу заключенного в пневмоцилиндр сжатого азота. Поршень отводится электродвигателем, питающимся от аккумуляторной батареи.

Называется это чудо техники Senco Fusion F-18. Уже известны его плюсы:

  • высокая скорострельность (3 выстрела в сек.);
  • полная мобильность;
  • дешевизна выстрела;
  • заряд батареи на 500 выстрелов;
  • мощность среднего пневматического монтажного пистолета.

Из недостатков этого шпилькозабивателя известен пока один – его стоимость в 35 тыс. руб., что делает его присутствие в домашней мастерской довольно сомнительным.

Особенности использования монтажных пистолетов

Рассматриваемое приспособление относится к числу тех, которые при неверном применении могут нанести тяжёлую травму работающему. Поэтому перед использованием пистолета для дюбелей желательно пройти соответствующее обучение (с выдачей удостоверения), а также первое время работать вместе с опытным пользователем.

Основные правила работы с пистолетом:

  1. Монтажный пистолет перед применением должен быть плотно прижат своим стволом к месту пристрелки крепежа: этим исключается случайный выстрел в свободное пространство.
  2. Рекомендуется использовать прижим пружинного типа: это не только исключает неплотность фиксации ствола, но и предотвращает от опасности разлетания мелких осколков, которые неизбежно возникают, если пристрелка ведётся по хрупким материалам – бетону, кирпичу, чугуну.
  3. Запрещается пристрелка когда пользователь находится на неустойчивой поверхности, а также на высоте, превышающей 4 м.
  4. В процессе выполнения необходимых подготовительных работ монтажный пороховой пистолет должен быть пристёгнут к поясу монтажника, его ствол должен быть направлен в сторону от лиц, которые находятся в зоне выполнения работ.
  5. Дюбеля и монтажные патроны должны полностью соответствовать техническим возможностям пистолета.
  6. После окончания работ, или при возникшей неисправности монтажный пистолет следует немедленно разрядить, предварительно отсоединив его от ствола, в котором находится неиспользованный патрон. Сам корпус инструмента опасности для жизни не представляет.
  7. Запрещается выполнять замену ствола, если в нём находится монтажный патрон.

Особые требования существуют и относительно поверхности пристрелки:

  • Место пристрелки крепежа на расстоянии не менее 100…150 мм должно быть очищено от местных неровностей;
  • Толщина поверхности, к которой пристреливается конструкция или крепёж, не должна быть менее 80…100 мм;
  • Расстояние от углов поверхности в месте пристрелки должно быть более 100…120 мм;
  • Смежные дюбеля устанавливают с шагом не менее 200 мм: это исключает разрушение хрупких поверхностей при вбивании в них ударного крепежа.

После окончания работ необходимо визуально осмотреть место монтажа: дюбель-гвоздь должен плотно прилегать к материалу, а его головка не должна быть деформированной (такое случается, если в зону пристрелки попал элемент с твёрдостью, большей, чем та, на которую рассчитан монтажный пистолет).

Сфера применения

В принципе о предназначении этого инструмента можно узнать из его названия. Его используют главным образом для забивания дюбелей и гвоздей в различные поверхности. При совершении манипуляций используемый фиксатор обычно забивают в твердый материал: бетон, пластик, кирпич, камень.

Строительный инструмент для дюбелей разумнее применять при необходимости проведения больших объемов работ. Довольно часто его используют для:

  • Прокладывания различных коммуникаций внутри здания. Качество проводимых монтажных работ будет зависеть главным образом от быстроты вбивания крепежа. Так, если выровненные фиксирующие детали будут вбиваться медленно, может возникать ситуация их перекоса, что впоследствии негативным образом отразится на функционировании электросети, интернет-кабеля или антенного провода. Если выполняется быстрая фиксация крепежа с использованием монтажного инструмента, то обеспечивается ровность, точность прокладки коммуникаций. Конечно же, необходимо обеспечить выполнение точных расчетов и качественное проведение разметки.
  • Крепления сайдинга на фасадах зданий. При выполнении работ по монтажу панелей сайдинга его закрепление осуществляют специальными гвоздями. В процессе этой работы требуется закрепить на стене большое количество элементов. Невероятно долгим будет процесс монтажа этого отделочного материала, если эта работа будет выполняться вручную. Если же стена, которую необходимо облагородить сайдингом, выполнена из монолитного бетона, то в этом случае практически невыполнимой становится такая работа. При использовании строительного пистолета появляется возможность быстрого и качественного выполнения работ по отделке.
  • Крепления мягкого типа кровли. Подобная работа к числу тяжелых не относится. Однако её следует рассматривать в качестве невероятно сложной. Для её выполнения требуются серьезные временные затраты. Помимо этого, имеет место быть человеческий фактор, который может негативно повлиять на качество проводимых работ.

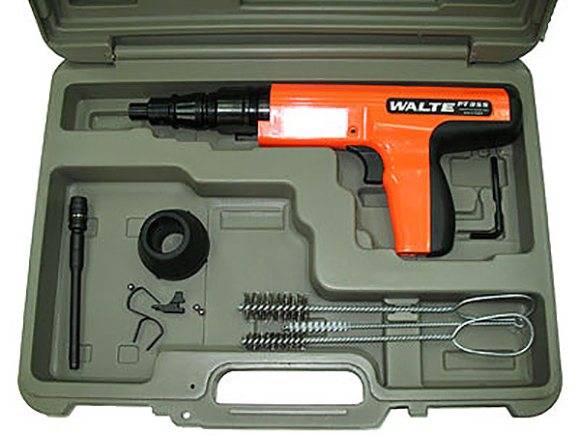

Пороховые монтажные пистолеты (нейлеры)

Принцип их действия очень близок к принципу действия огнестрельного оружия, только в оружии пороховые газы выталкивают пулю или снаряд, а в нейлерах толкают поршень, вбивающий гвоздь или дюбель в практически любой, из применяемых в строительстве, материал.

Сначала о достоинствах:

  • малые габариты и вес;
  • большая сила удара (до 350 — 550 Дж), позволяющая производить т.н. прямой монтаж, не требующий предварительной подготовки соединяемых материалов;
  • регулировка усилия удара;
  • высокая мобильность;
  • простота обслуживания и самостоятельного ремонта.

Именно этот инструмент чаще всего называют строительным пистолетом для дюбелей. Он заряжается и крепежным материалом и специальным патроном. Для различных не только пристреливаемых материалов, но и материалов к которым производится пристреливание, существуют различные виды патронов, маркируемые соответствующей краской.

Также сами пистолеты могут быть однозарядными, когда для каждого пристреливания вставляется 1 патрон и 1 дюбель.

Могут быть и многозарядными, когда и патроны подаются из пластиковой обоймы автоматически, и крепеж из кассеты – одним движением.

Совместно с регулировкой на самом пистолете, можно идеально подобрать характеристики соединения, но в любом случае потребуется предварительная пристрелка. Такие пистолеты работают с различными разновидностями крепежа.

Наряду с несомненными достоинствами, пороховым строительным пистолетам для дюбелей присущи и достаточно весомые недостатки:

  • сложность в применении, связанная с комплектацией патронами различной мощности и крепежом для различных материалов;
  • ограничениями на проведение работ в огнеопасных средах и непроветриваемых помещениях;
  • высокая стоимость крепежа;
  • большая периодичность обслуживания и замены изнашиваемых деталей;
  • необходимость разрешения на использование этого – почти огнестрельного – инструмента;
  • необходимость использования обеих рук при работе.

А кого не смутят перечисленные недостатки и цена от 5000 руб. за простенький пороховой пистолет, а также:

то, при использовании его в домашних целях, вряд ли кто-нибудь поинтересуется наличием у вас специального разрешения.

Вот только, нужен ли в быту вам такой инструмент, решайте сами.

Устройство порохового пистолета

Если не принимать во внимание некоторые технические нюансы конструкции (а данный вид строительного инструмента выпускается как в нашей стране, так и за рубежом), то пороховой монтажный пистолет однозарядного исполнения состоит из:

  1. Сменных стволов с различными длиной и диаметром направляющей части.
  2. Патронника, где располагается монтажный патрон.
  3. Соединительной муфты.
  4. Корпуса, где находится ударно-спусковой механизм.
  5. Рукоятки.

В свою очередь, поршневая часть включает в себя собственно направляющую, рассекатель и амортизатор. Всё это посредством шарнира соединено с рукояткой инструмента.

Для пристрелки ствол размещают перпендикулярно оси направления дюбеля, оттягивают до упора спусковой курок ударника, и нажимают на рукоятку. При этом направляющая, преодолевая сопротивление рассекателя и амортизаторов, нажимает своим острым торцом на поверхность капсюля монтажного патрона. Происходит прокалывание капсюля, и воспламенение пороха. Образующиеся пороховые газы разгоняют поршень, который наносит удар по головке дюбель-гвоздя.

В зависимости от типоразмера установленного ствола, скорость движения поршня параболически возрастает на направляющем участке длиной от 25 до 35 мм. Далее дюбель, который запас достаточную кинетическую энергию, движется уже силами инерции. Поскольку одновременно возрастает сопротивление материала, то перемещение дюбеля постепенно замедляется, и он останавливается на определённой глубине.

Иногда в ходе пристрелки крепежа к более мягкому материалу его сопротивления бывает недостаточно для остановки дюбеля. В этом случае излишек пороховых газов проходит через рассекатель, попадает в муфту, откуда и выдавливается в атмосферу.

Если стержень дюбель-гвоздя полностью находится в основной поверхности, то срабатывает механическое торможение поршня: упругие лепестки амортизаторов изгибаются, и прекращают его движение. Таким образом исключается смятие головки крепежа.

Поскольку пристрелка сопровождается громким и резким звуком, монтажник должен работать в противошумных наушниках.

Для чего нужны монтажные пистолеты

Пистолет для забивки дюбелей в бетон – функциональный современный инструмент, который способен существенно облегчить мастеру реализацию поставленных задач и ускорить весь процесс, гарантируя качество и надежность крепежа. Пистолет используется для забивания дюбелей в монолиты из шлакоблока, кирпича, металла, бетона.

В случае использования перфоратора мастеру приходится для создания одной локальной точки крепежа выполнять множество действий: приложить к стене профиль, просверлить ровно и правильно, отставить перфоратор, взять дюбель-гвоздь, вставить в отверстие, верно забить. Вся процедура отнимает немало времени, особенно если нужно сделать десятки таких креплений.

Пистолет для забивания дюбелей в бетон от мастера потребует минимума действий: приставить инструмент к профилю и нажать на курок. Выполнение одного крепления занимает секунды и отнимает минимум сил.

Немаловажно и то, что инструмент не боится столкновения с арматурой. Так, если в стене есть металлические стержни и мастер случайно «находит» их сверлом, последствия могут быть плачевные

В то же время, монтажный пистолет обладает такой силой забивания, что может работать и с металлом.

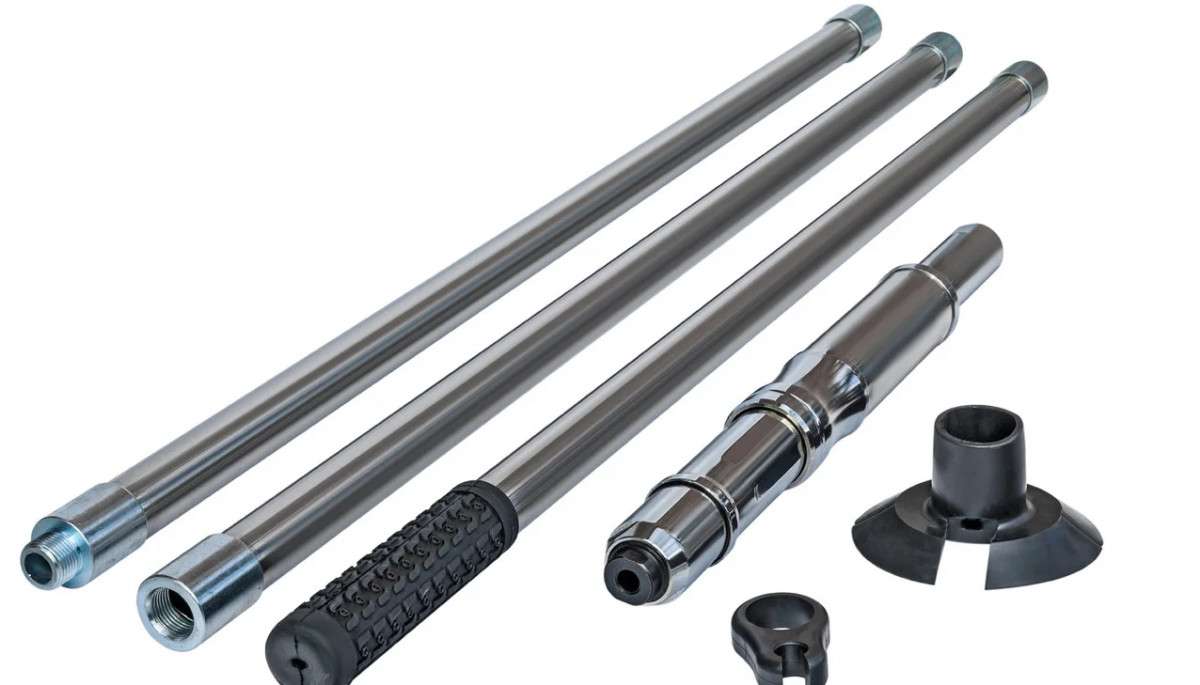

Монтажный пороховой пистолет RS-PRO 4000


Фото: market.yandex.ru

Основное преимущество RS-pro 4000 является его незначительный вес всего 1.5 кг. Использование инструмента простое, им без труда может работать неподготовленный человек. Ни каких заклиненных патронов, никакой отдачи – инструмент прост и безопасен. И при всем при этом одна точка крепления обладает нагрузкой в 80 кг, а это в два раза превышает показатели конкурентов. Для удобства крепления кабеля к потолочной поверхности инструмент оснащен специальным держателем. За один час работы инструмент может выполнить порядка 1000 креплений, и это с учетом того, что он однозарядный.

Монтажный пороховой пистолет RS-PRO 4000

Коротко о главном

Фактически пороховой монтажный пистолет работает по принципу мини-копра: инициируемая взрывом пороховых газов кинетическая энергия направляется на головку дюбель-гвоздя, и внедряет его в поверхность бетона, камня, металла или любого другого материала. Имеет значение только твёрдость. Для бетона, например, возможности рассматриваемой оснастки ограничиваются маркой М400, а для стали – низкоуглеродистыми сталями типа Ст.2 или Сталь 15 с пределом временного сопротивления не более 380…420 МПа. Впрочем, и этого бывает достаточно для большинства строительных конструкций.

Дюбельное крепление считается хорошей альтернативой неразъёмным соединениям, которые получаются в результате проведения сварочных работ. Пристрелка происходит быстро, не сопровождается изменением механических характеристик соединяемых материалов, а сам монтажный пистолет компактен, и удобен в работе. Правда, без специального допуска с ним работать не рекомендуется.

Выпускаемые в соответствии с ТУ 14-4-1731-92 дюбель-гвозди снабжаются насадочными шайбами, увеличивающими площадь крепления и обеспечивающими центровку дюбеля, причём шайбы обязательно имеют антикоррозионное покрытие. Эксплуатационные возможности способа расширяются, если использовать дюбеля, имеющие резьбовое окончание на своём стержне: тогда присоединение может быть и разъёмным.

Последовательность пристрелки такова. Дюбель-гвоздь помещают в направляющую часть ствола порохового монтажного пистолета. Сам торец направляющей плотно прижимается к поверхности конструкции. С противоположного торца диаметр ствола увеличен: там располагается поршень, которым и производится ударное давление на дюбель. При срабатывании монтажного пистолета в канале ствола возникает давление до 300 МПа, которым дюбель разгоняется до скоростей порядка 90…100 м/с. Эпюра скоростей не носит равномерный характер. В начальный момент скорость всегда меньше. Вначале – из-за сопротивления самого дюбеля, а затем материала, куда загоняется крепёж. Это исключает возможность рикошета дюбеля от твёрдой поверхности конструкции.

Особенности и характеристики

Среди большого обилия свойств и параметров, которые характерны для моделей дюбельных пистолетов, можно отметить следующие важные параметры:

  • Подача патрона. По этому параметру выделяют полуавтоматический и ручной инструмент.
  • Вес пистолетов. В зависимости от модели он может варьироваться от 3,1 до 5 кг.
  • Питание. Оно может обеспечиваться за счет аккумулятора, пороха газа или электрической сети.
  • Система подачи фиксирующих элементов: в современных моделях строительных пистолетов может использоваться однозарядная или многозарядная.
  • Длина пистолета. Этот параметр варьируется от 345 до 475 мм.
  • Стволовой диаметр. Он варьируется от 8,2 до 12,5 мм.
  • Оптимальный для проведения работы температурный режим: от -31 до +53 градусов.

Популярные модели

Из отечественных пороховых пистолетов наибольшее распространение получили модели ПЦ 84 и ППМ 603. Пистолет ПЦ 84 является самовзводным и однозарядным. Может применяться как в монолитных, так и в каркасных строительных конструкциях. Подходит для монтажа и дюбель-гвоздей, и винтовых дюбелей под резьбу М6 и М8. Предельными глубинами внедрения ударного крепежа являются 4 мм – для стали, и 40…50 мм – для бетона и кирпича. Цена — 15000…17000 руб.

В отличие от предыдущей модели пистолет марки ППМ 603 обеспечивает регулировку кинетической энергии перемещения поршня за счёт предустановки усилия сжатия пружины. Переключатель располагается на корпусе инструмента. Цена – 4700…5200 руб.

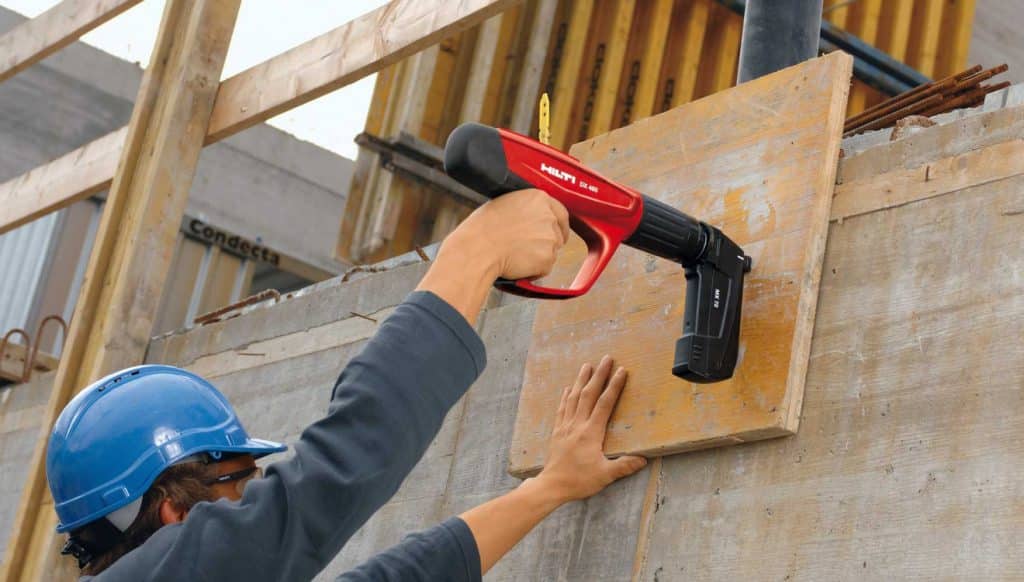

Из зарубежных торговых марок, занимающихся производством монтажных пистолетов, стоит отметить фирмы Hilti (Лихтенштейн) и Toua (Польша). В частности, модель HILTI DX E72 (по техническим характеристикам подобная ПЦ 84) отличается удобной опцией автоматического выбрасывания гильзы. Эргономическая рукоятка позволяет действовать одной рукой. Цена – 18000…20000 руб.

Однозарядная модель Toua 307 отличается расширенными возможностями: позволяет работать с дюбелями диаметром до 15 мм и длиной стержня до 80 мм. Характеризуется повышенной энергией удара (до 450 Дж). Самая лёгкая из всех рассмотренных моделей. Цена – 4800…5000 руб.

Сверлильный патрон. Как выбрать лучший?

Секторные ножницы. Залог идеального реза

Виды пистолетов

Сегодня наиболее популярным и востребованным считается газовый монтажный пистолет по бетону. Он предполагает минимальное количество ограничений, широкий спектр использования. Для использования порохового требуется специальное разрешение, пневматический инструмент работает исключительно от компрессора, поэтому не слишком мобилен.

Любой инструмент предполагает соблюдение определенных правил технического обслуживания – через указанное число выстрелов пистолет разбирают, осматривают, смазывают. Правила безопасности требуют нажатия на курок только при полном прижатии пистолета к монолиту, а также хранения зарядов отдельно от самого инструмента.

Простейшие правила эксплуатации гарантируют длительную и эффективную работу устройства. А вот выбор конкретного типа, модели, производителя напрямую зависят от массы факторов, которые каждый мастер определяет индивидуально.

Из общих особенностей пистолетов стоит отметить сравнительно высокую стоимость инструмента и немалую цену на комплектующие, расходники. Поэтому чаще всего инструмент приобретают для профессионального использования мастера, постоянно выполняющие большие объемы работ.

Пневматика

Пневмопистолет по бетону – самый популярный тип устройства среди строителей.

Основные преимущества инструмента:

  • Простая конструкция, гарантирующая бесперебойную работу и длительный срок эксплуатации
  • Большая скорость забивания дюбелей
  • Компактность, небольшой вес
  • Отсутствие необходимости в расходниках, благодаря чему стоимость выстрела минимальная среди аналогичных устройств
  • Простота монтажа по бетонным и другим поверхностям
  • Возможность использовать там, где есть риск взрыва
  • Минимальный шум, отсутствие отдачи
  • Сравнительно небольшая стоимость комплекта

Из недостатков инструмента стоит отметить: необходимость в компрессоре для создания давления (это ограничивает место использования доставанием до объекта шлангов), наличие дискомфорта из-за шлангов (к примеру, под потолком не слишком удобно работать), необходимость подключать компрессор к источнику электроэнергии.

Газовые пистолеты

Строительный газовый пистолет по бетону создан для мобильного и высокопроизводительного монтажа электрических кабелей. Используется для выполнения крепежей в металле, бетоне, дереве. Основное преимущество данного типа оборудования – мобильность и серьезная мощность. Монтаж легко можно осуществить даже на высоте.

Эксплуатация устройства очень проста, пистолет тяжелый и удобный, эргономичный. Можно регулировать силу выстрела.

Разрешение на использование инструмента не требуется. Обслуживание пистолета выполняется самим мастером, так как не предполагает каких-либо сложностей.
Недостатки газового пистолета:

  • Сравнительно высокая стоимость
  • Необходимость постоянно чистить камеру сгорания
  • Выработка выхлопного газа в процессе работы, поэтому есть необходимость в системе вентиляции или постоянном проветривании помещения, где ведется монтаж
  • Необходимость использовать специальные газовые баллончики

Порохового типа

Такой пистолет для дюбель-гвоздей по бетону использовался еще во времена Советского Союза. На стройках использовали именно этот инструмент с патронами. Пистолет работает аналогично стрелковому оружию – тут энергия для забивания появляется в процессе выстрела холостого патрона.

Модели старого образца могли даже использоваться в качестве оружия, что провоцировало несчастные случаи на строительных площадках. Современные модели имеют предохранители и выстрел осуществляется исключительно после плотного прижатия к месту монтажа гвоздя. Патроны для инструмента обладают одинаковым калибром, но длина гильзы и средняя мощность заряда отличаются. В магазин пистолета укладывают дюбели длиной до 8 сантиметров.

Основные преимущества порохового пистолета:

  • Высокий забивной импульс – без проблем прошивает и бетон, и металл
  • Небольшой вес, что облегчает монтаж
  • Возможность использовать дюбеля разного типа и длины

Из недостатков можно упомянуть лишь один, но существенный: на использование данного типа инструмента нужно получать разрешение. Да и стоимость патронов высока, что также не добавляет популярности пороховым монтажным пистолетам.

Советы по выбору

Строительный пистолет следует рассматривать в качестве удобного инструмента для забивания дюбелей. Его использование позволяет заметно ускорить процесс выполнения монтажных работ. Применение этого инструмента обеспечивает надежную фиксацию необходимых крепежных элементов. Однако, следует понимать, что в зависимости от выбранного типа монтажного инструмента спектр действий, которые он в состоянии выполнять, ограничен.

Так, электрические пистолеты, которые обладают малой мощностью, могут позволить облегчить выполнение работ в быту. Газовые и пороховые устройства по той причине, что при их применении выделяется газ, могут использоваться только на улице. Самым же многофункциональным вариантом такого инструмента являются пневматические модели.

Чтобы правильно выбрать подходящий для себя монтажный пистолет, необходимо ознакомиться с его основными преимуществами и на основании их подобрать подходящее решение. При выборе следует учитывать задачи, которые вы будете решать с его помощью. Если у вас возникли сложности с выбором этого приспособления, тогда стоит обратиться к продавцу в магазине строительных инструментов. Он подскажет вам подходящую модель, которая позволит вам эффективно решить стоящую перед вами задачу.
