Все про круглогубцы: назначение, виды, выбор

Чем отличаются

Плоскогубцы были созданы раньше, чем пассатижи, которые в целом являются попыткой провести модернизацию первых.

Как отличить:

  • Пассатижи обладают зубчатой выемкой, которая обеспечивает крепость захвата, даже в том случае, когда захватываемое изделие изготовлено в форме шара или круга. Эта же конструктивная особенность позволяет закручивать болты и гайки, что невозможно при помощи плоскогубцев.
  • У пассатижей есть бокорезы. Они представляют собой острое лезвие, с помощью которого можно снять изоляцию провода или перекусить проволоку.
  • На внешних сторонах шарниров у пассатижей расположены резаки, предназначенные для перерезки проволочных элементов из металла.

Иными словами, разница между этими инструментами обуславливается наличием трех вышеперечисленных особенностей конструкции.


Пассатижи и плоскогубцы отличие имеют несущественное

В качестве еще одного можно назвать обширное применения инструмента. Если пассатижи являются многофункциональными, то плоскогубцы более узконаправлены.

Пассатижи и плоскогубцы: в чем разница между вариациями шарнирно-губцевых инструментов

История появления приспособлений данной группы уходит корнями как минимум в эпоху греческих богов. С незапамятных времен человечеству знакомы клещи кузнеца. С течением времени изменения происходили не только в обществе людей, но и в инструментах. Когда конкретно и кем именно был создан рисунок плоскогубцев, являющихся прототипом современных изделий, неизвестно. Однако неоспоримым является тот факт, что вещь получилась невероятно практичная и нужная.

Многие люди не видят разницы между плоскогубцами и пассатижами, так как внешне они очень похожи

Современные шарнирно-губцевые инструменты характеризуются большим разнообразием. Основными вариациями, которые представлены вниманию потребителей, являются:

  • клещи;
  • круглогубцы;
  • кусачки;
  • плоскогубцы;
  • пассатижи.

Каждая из вышеуказанных категорий имеет подвиды, которые разнятся по таким параметрам, как размер рабочей поверхности, форма, а также предназначение. К примеру, с задачей разделки жил кабелей наилучшим образом справляются круглогубцы.

Пассатижи считаются более функциональным инструментом, чем плоскогубцы

Различные формы режущей части и ее разные габариты диктуют особенности эксплуатации кусачек. К примеру, изделия, созданные для ремонта электронных устройств, характеризуются меньшими размерами. Следует знать, что для разделывания кабелей разного предназначения они совершенно не подойдут, так как это неудобно и нецелесообразно.

Для выполнения работ, связанных с деликатными материалами, используются специальные насадки – пластиковые либо изготовленные из другого сырья. Наличие насечек на круглогубцах позволяет с максимальной надежностью осуществлять фиксацию детали в процессе пайки плат. При этом специальная форма и угол наклона губок дают возможность пробираться в наиболее труднодоступные участки.

Чем отличаются пассатижи от плоскогубцев: основные параметры инструментов

Согласно трактовке ГОСТа, пассатижи представляют собой инструмент, созданный для захвата и зажима труб и деталей разнообразных форм. Внешне изделия очень напоминают плоскогубцы. Они оснащаются плоскими губками, которые являются продолжением рабочего участка для захвата болтов либо трубок. К тому же представленные инструменты чаще всего наделяют бокорезами для устранения изоляции.

Рассмотрим подробнее, в чем отличие пассатижей и плоскогубцев. Необходимо отметить следующие особенности этих инструментов:

Пассатижи и плоскогубцы имеют разную форму рабочей поверхности

  • возможность регулировки зазора рабочей поверхности губок и степени усилия изделия путем перестановки шарнира предусмотрена только у пассатижей;
  • плоскогубцы – инструменты, предназначенные для выполнения лишь одного действия, в то время как пассатижи представляют собой мультифункциональные изделия;
  • пассатижи оснащаются кусачками для перекусывания нетолстой проволоки, при их изготовлении используется высокопрочная сталь;
  • зачастую плоскогубцы характеризуются плоской рабочей поверхностью с насечкой по всей длине.

Кроме того, стоит заметить, что конструкция пассатижей рассчитана на большее усилие сжатия. Это значит, что марку материала для этих изделий производители подбирают соответствующую – именно такую, которая характеризуется большей степенью прочности.

Пожалуй, наиболее существенное отличие пассатижей и плоскогубцев заключается в том, что первые обеспечивают возможность решать большее количество различных бытовых задач. Во многом они могут стать отличной заменой торцевых кусачек, небольших домашних тисков либо бокорезов, захватывая почти любой малогабаритный предмет.

У пассатижей ширина губок по всей длине всегда одинаковая, в отличие от плоскогубцев

Клещи, плоскогубцы, круглогубцы, пассатижи и кусачки

Клещи, плоскогубцы, пассатижи, кусачки — это представители очень разнообразной группы инструментов, называемой — шарнирно-губцевые инструменты. Их главное отличие в форме рабочей поверхности, определяемой их назначением. Эти инструменты активно используются в самых разных сферах, ими пользуются и врачи стоматологи, и кузнецы, и железнодорожники. В частности клещи — один из самых древних инструментов, они являются неотъемлемым атрибутом (вместе с молотом) греческого бога огня — Гефеста. С клещей и начнем.

Клещи

Обычно это инструмент с относительно длинными ручками и короткими губками, смыкающимися на небольшом протяжении плоскими или заостренными поверхностями. Клещи предназначены, преимущественно, для захвата деталей. Кузнечными клещами держат раскаленный металл, у них длинные ручки и различная форма губок.


Старинные кузнечные клещи У железнодорожников есть клещи для переноски железнодорожных шпал, а также для переноски рельс.

Клещи для переноски шпал и рельс (ROBEL)

Столярными (плотницкими) клещами вытаскивают гвозди.

Столярные (плотницкие) клещи (GEDORE)

Сантехнические клещи (трубные) обычно имеют зубчатую выемку для захвата труб, наклоненные губки и переставной шарнирный механизм для зажима труб разного диаметра.


Сантехнические клещи (STAYER)

К клещам относят и целый ряд электромонтажных инструментов: это и обжимные клещи для клемм, клещи для снятия изоляции с проводов, клещи для разъемов, клещи для кабельных вводов, токоизмерительные клещи, изолирующие клещи для замены предохранителей и т.п.

Вообще же, клещами можно назвать почти любой шарнирно-губцевый инструмент, например плоскогубцы, упрощенно — это клещи с плоскими губками.

Плоскогубцы

Плоскогубцы — это клещи имеющие плоскую рабочую поверхность, часто с мелкой насечкой. Используются они для захвата относительно маленьких деталей и осуществления с ними различных манипуляций (сгибание, перекусывание), часто одновременно использую сразу два инструмента. Для разных работ форма самих губок может быть разной. Есть плоскогубцы с удлиненными губками (длинногубцы, утконосы) и плоскогубцы с изогнутыми губками, используемые при работе с деталями находящимися в труднодоступных местах; плоскогубцы с узкими губками (узкогубцы), используемые при тонкой работе; плоскогубцы с укороченными губками, обеспечивающие на концах губок большую силу сжатия. Некоторые плоскогубцы имеют на рабочей поверхности накладки для исключения повреждений деталей. Часто плоскогубцы имеют режущие кромки для перекусывания проволоки. Комбинированные плоскогубцы, иногда называемые пассатижами, — это инструмент включающий плоскогубцы, имеющий режущие кромки для перекусывания проволоки и гвоздей, выемку с зубцами для захвата трубок, гаек и различных цилиндрических деталей. Это многофункциональный инструмент, с одной стороны способный помочь в различных ситуациях, с другой стороны специальные инструменты справляются с конкретными задачами лучше. Поэтому комбинированные плоскогубцы — инструмент для бытового набора инструментов, а не для профессионального.

Комбинированные плоскогубцы (Facom)

Круглогубцы

Отличие круглогубцев от плоскогубцев — круглое сечение сужающихся к концу губок (конусовидная форма губок). Круглогубцы предназначены для фигурного сгибания проволоки, конусная форма губок дает возможность делать изгиб с разным радиусом, они являются важным инструментом ювелиров. Круглогубцы могут иметь губки разных размеров, как по длине, так и по толщине, причем есть модели, у которых в одном инструменте губки разной формы, бывают круглогубцы с изогнутыми губками. Есть модели с насечками на губках и без насечек. Так же как и плоскогубцы, круглогубцы могут иметь режущие кромки для перекусывания проволоки.

Пассатижи

Если исходить от французского происхождения названия этого инструмента — pinces-a-tige, pince — зажим и tige — стержень, то пассатижи — это инструмент для захвата труб и других цилиндрических деталей. То есть главное в пассатижах, что определяет их название — это выемка с зубцами.


Старинные пассатижи с двумя зубчатыми выемками, для больших и маленьких диаметров

Современные пассатижи, вместо нескольких выемок, имеют переставной шарнир для труб разного размера.


Пассатижи с переставным шарниром (Task Force)

Судя по всему, пассатижи отличаются от сантехнических клещей меньшим размером, либо между ними можно смело ставить знак равенства.

То, что многие привыкли называть пассатижами, согласно ГОСТу 5547-93 — это комбинированные плоскогубцы. И получается, что с одной стороны этот инструмент можно определить как плоскогубцы имеющие пассатижи, а с другой стороны — пассатижи имеющие плоскогубцы.

Классификация инструмента

Итак, шарнирно-губчатый инструмент отличается невероятным многообразием. Поэтому запутаться в процессе его выбора очень легко. В действительности в нем нет ничего сложного. Все, что требуется – это разобраться с главными разновидностями и понять, для решения каких задач тот или иной инструмент подходит.

Популярный шарнирно-губцевый инструмент это:

  1. Пассатижи.
  2. Плоскогубцы.
  3. Тонкогубцы.
  4. Круглогубцы.
  5. Кусачки.
  6. Клещи.
  7. Ножницы.

Рассмотрим их более подробно.

Пассатижи

Такой вид инструментов является наиболее популярным. Они отличаются тем, что по форме их губки рассчитаны на зажим и удержание самых разнообразных деталей – плоских или цилиндрических. К примеру, это могут быть провода или разные элементы крепежа. Чтобы использование инструмента было еще более эффективным, на губках пассатижей имеются выемки.

Плоскогубцы

Такой вид инструментов внешне очень похож на пассатижи. Вот только губки у них плоские – отсюда и название. И именно за счет такой формы рабочей части плоскогубцами удобно удерживать мелкие крепежные элементы и разные плоские детали. Больше того, у них имеется и режущая кромка. За счет этого можно их использовать для откусывания проволоки и зачистки проводов.

Тонкогубцы

Исходя из названия у шарнирно-губцевого инструмента такого вида несложно понять, что он имеет тонкие и удлиненные губки. Они могут быть загнутыми или прямыми. Рабочая часть такого типа прекрасно подходит для захватывания и удерживания всевозможных мелких элементов, проволоки, колец, винтиков. Также тонкогубцы отлично подходят для тех случаев, когда необходимо добраться в труднодоступные места. Их часто используют в своей работе электромонтажники, а также мастера, занимающиеся ремонтом бытовой техники и автомобилей.

Круглогубцы

Что касается инструмента данного вида, то он имеет рабочую часть из округленных губок, которые имеют конусообразную форму. Круглогубцы удобно использовать для закручивания или выпрямления проволоки. Также их применяют для закручивания или удержания тонких металлических элементов, типа гвоздей.

Кусачки

У таких инструментов губки заостренные по всей внутренней стороне. Исходя из этого не сложно предположить, что они предназначены исключительно для перекусывания проволоки, проводов, гвоздей и тонких прутьев. У кусачек может существенно различаться рабочая часть по форме и размеру. Поэтому одни из них предназначены для работы с тонкими предметами, которые имеют диаметр до одного миллиметра. Другие же способны перекусывать даже арматуру. Кроме того, есть специальная разновидность кусачек, которые предназначены для разрезания болтов – это болторезы.

Клещи

Данный вид шарнирно-губцевого инструмента отличается от прочих видов тем, что имеет особую форму рабочей части. Губок у клеще две и по своей форме они напоминают букву С. Когда губки смыкаются, то это позволяет выполнить захват достаточно крупные детали цилиндрической формы – трубы, к примеру. Также у клещей довольно длинные рукоятки. Это позволяет существенно облегчить процесс демонтажа металлических конструкций.

Ножницы

В данном случае речь идет совсем не об обычных ножницах, а о тех, которые предназначены для резки металла. И такой инструмент отличается тем, что имеет длинные рукоятки так же, как и клещи. Однако режущая часть инструмента – это плоские губки с острой режущей кромкой. Ножницы по металлу могут иметь короткую режущую часть. Такие предназначены для разрезания арматуры и проволоки. Ножницы с длинными губками – это инструмент для работы с профилем и металлическими листами.

Виды круглогубцев и их цена

Для выполнения большинства задач подойдут обычные круглогубцы стандартных размерностей с коническими губками, однако, существуют и другие виды этого инструмента для решения специфических задач:

Захватные

К ним относятся фактически все стандартные круглогубцы, так как они подходят для удержания деталей и их элементов.

Стоимость начинается с отметки 240 рублей.

Качественные модели обойдутся в сумму от 1 тыс. рублей.

С режущими кромками

Это смесь круглогубцев и бокорезов.

Такой вариант предназначен для захвата и резки.

Кусачки-круглогубцы имеют режущие кромки, расположенные у основания губок.

По сути, представляют собой плоскогубцы со скругленной внешней частью губок.

Полукруглогубцы

Одна губка имеет коническую форму и круглое сечение, а у второй закруглена только внешняя часть, а внутренняя — плоская.

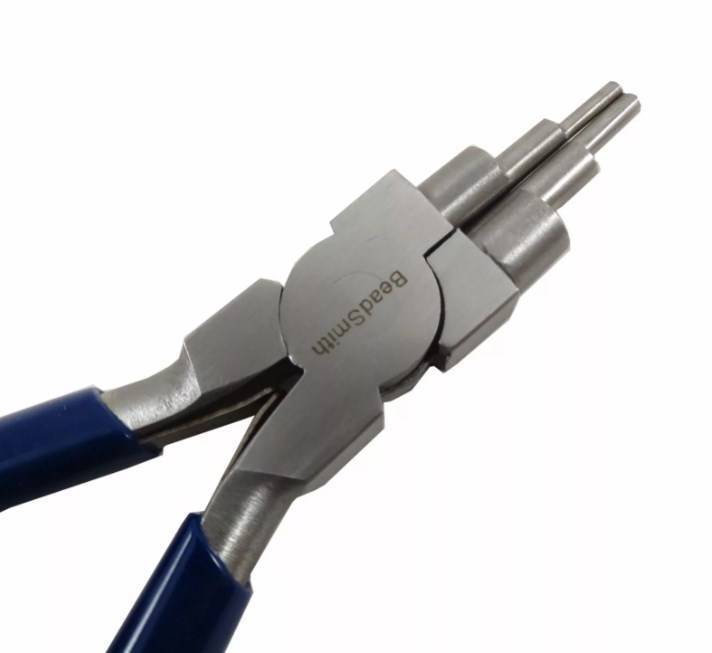

Ступенчатые

С концами, радиус которых изменяется ступенчато.

Как правило, выполняется с 3-мя ступеньками, при этом внутренняя часть ровная, и к ответной губке прилегает всей поверхностью.

Инструмент бывает односторонний и двухсторонний.

В первом случае ответная губка коническая, имеет плоскую внутреннюю часть, а во втором варианте исполнения ступенчатые обе губки.

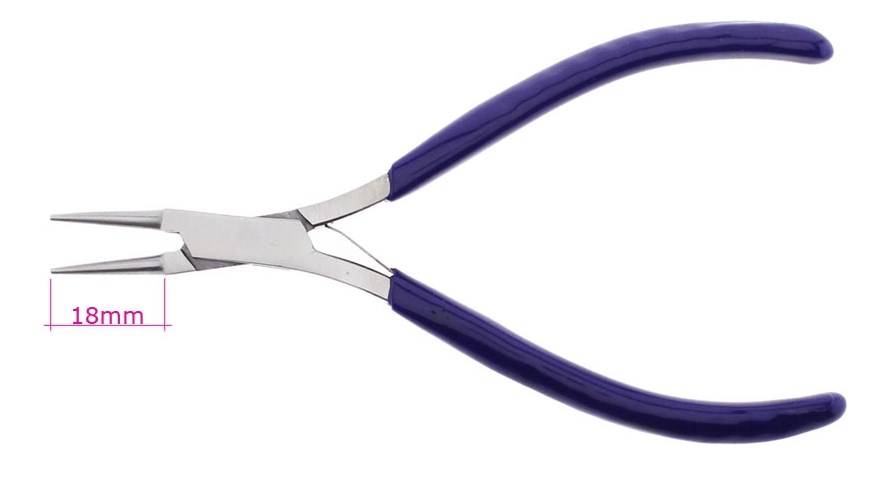

Ювелирные

Миниатюрный точный инструмент с тонкими прецизионно обработанными губками, толщина которых на конце составляет не более 1 мм.

Электронные

Конечно, никакой электроники в инструменте нет, а название такое из-за того, что используется для работы с электроникой.

Как и предыдущий вариант, такие круглогубцы прецизионные, иными словами, позволяют выполнять точные работы за счет идеально подогнанных размеров и полного отсутствия люфта.

В дополнение могут быть антистатическими.

Цена за качество начинается с отметки 1 тыс. рублей.

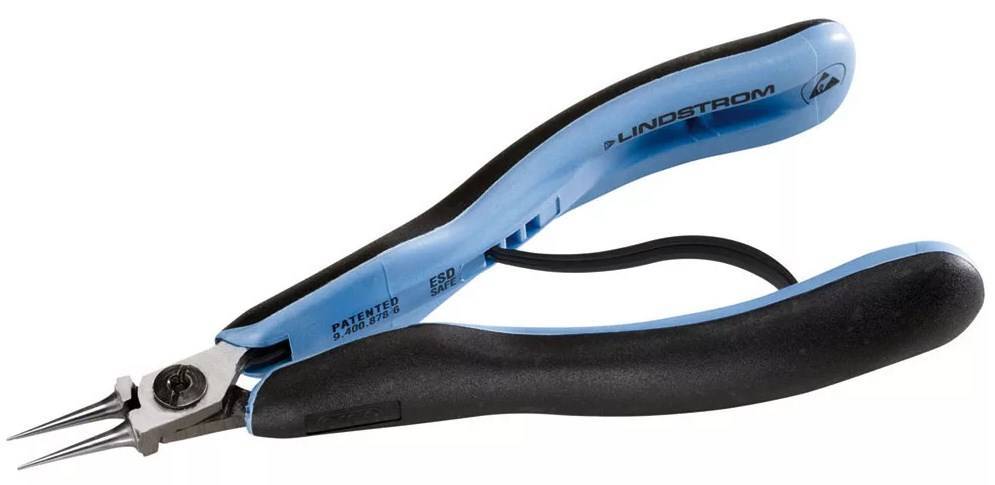

Антистатические

Для работ с компонентами, обладающими чувствительностью к электростатическим разрядам.

Подходят для работы с электроникой.

Оснащены проводящими ручками, позволяющими безопасно снимать статический заряд.

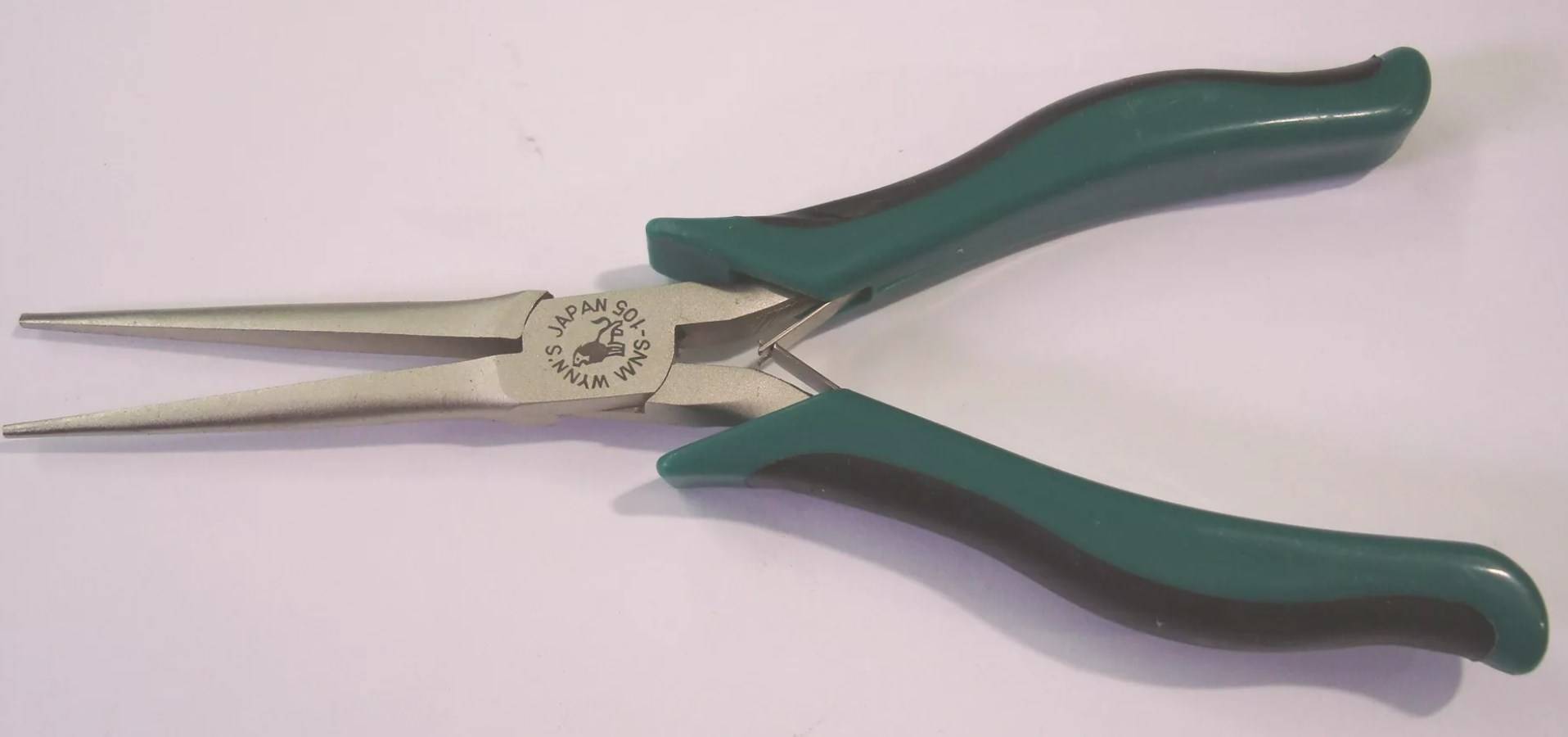

Собственно, имеют концы, длина которых превышает стандарты.

Подходят для работы в труднодоступных местах.

Изогнутые

Тут вариантов масса, начиная от стандартных губок, загнутых под различными углами в одну стороны примерно по центру, заканчивая удлиненными вариантами, где изогнутые лишь кончики.

Кроме того, отдельным подвидом тут выступают угловые модели, угол изгиба губок которых составляет 90 градусов.

За качественный инструмент придется отдать в районе 2 тыс. рублей.

Круглогубцы телефониста

Имеют крестообразную насечку на внутренней части удлиненных губок, что повышает надежность захвата деталей.

Позволяют работать в труднодоступных местах и подходят для использования в роли щипцов за счет наличия режущих кромок.

Диэлектрические

С изолирующими рукоятями для работы в электроустановках, напряжение переменного тока которых – до 1000В, либо же постоянного – до 1500 В.

Цена: 280 – 4000 рублей.

Со страховочным креплением

Металлическим кольцом, расположенным на внутренней части одной из рукоятей, что позволяет фактически привязать инструмент к поясу или элементу оснастки, предотвратив его случайное падение при работе на высоте.

Для снятия стопорных колец

С удлиненными и классическими, прямыми и изогнутыми кончиками, толщина которых на конце составляет около 1 мм.

Различают варианты для наружных и внутренних стопорных колец.

Стоимость хороших по качеству круглогубцев практически любой конфигурации начинается с отметки 1 тыс. рублей.

Что такое пассатижи?

Не допускайте появления коррозии на металле, всегда смазывайте рабочую поверхность. Это поможет увеличить срок службы пассатижей. Кроме того, существуют некоторые правила использования.

Следите за расстоянием между ручками, чтобы не защемить пальцы.
Пассатижи дают возможность захватывать плоские и цилиндрические детали.
Можно использовать для удерживания гаек

Затянутые гайки лучше не откручивать с помощью пассатижей.
Важно не толкать, а тянуть инструмент при работе.
Если нужно перекусить проволоку, то установите ее перпендикулярно режущей части.
При работе с электричеством держите инструмент за рукоятки из изоляционного материала.

Круглогубцы и их семейство

Согласно справочным материалам, круглогубцами называется ручной инструмент, который относится к сфере слесарно-монтажных работ (в случае, если рукоятка инструмента не покрыта защитной изоляцией), или электромонтажных работ (если такая изоляция имеется). В большей степени, данные щипцы необходимы для того чтобы удерживать или выкручивать что-либо, и в своей конструкции они имеют скругленные губки, поэтому отсюда и происходит название инструмента – круглогубцы.

В ту же очередь, губки могут иметь две различные формы – так, они могут быть цилиндрическими или же коническими. Цилиндрические круглогубцы имеют одинаковую в диаметре рабочую часть, а вот конические круглогубцы имеют такие губки, которые к концу сужаются, поэтому они так и называются, коническими. Кроме всего прочего, концы губок могут быть выполнены в прямой или изогнутой форме, в зависимости от того, для каких целей нужно использовать инструмент. К слову, существует еще один тип данного инструмента, который называется полукруглогубцами. У таких «губцев», одна из губок имеет коническую форму, а вторая губка является ровной. И, еще одной разновидностью таких круглогубцев, является вариант, в котором коническая половина губок имеет разные диаметры. Такой инструмент очень удобен, когда нужно сделать закругления разных диаметров.

Согласно международным и государственным стандартам изготовления инструмента, с внутренней стороны губок должны присутствовать специальные насечки. Они не дают выскочить из зажатого состояния материалам, деталям и заготовкам. Но, это наблюдается не у всех моделей круглогубцев, так как, например, у ювелирных круглогубцев эти насечки отсутствуют потому, что они будут даже мешать во время работы. Таким образом, следует приобретать круглогубцы, сообразно конкретным целям и задачам. В целом, большинство моделей круглогубцев необходимы для того чтобы аккуратно сгибать проволоку или же небольшие пластинки из листового металла. Этот инструмент, предназначен для тонких работ – с его помощью можно аккуратно работать с металлическими жилами или тоненькими прутками, захватывать и перекусывать проволоку, или делать равномерный изгиб.

Для тонких работ в электромонтажном деле, электромонтёры пользуются специальными электромонтажными круглогубцами. Как и говорилось ранее, в таких круглогубцах предусмотрена рукоятка из диэлектрического материала, способного выдерживать напряжение до 1000 В. Круглогубцы являются обязательным инструментом саперов или ювелиров, ведь и в той и в другой профессии, точность означает очень многое. Поэтому, область использования инструмента достаточно широкая. В целом, плоскогубцы, круглогубцы или кусачки, стоит отнести к шарнирно-губцевым инструментам, ведь принцип их работы заключается в движении рабочей части, называемой губками, которые в свою очередь соединяются шарниром.

Как пользоваться плоскогубцами

Собственно в этом вопросе не требуется никаких разъяснений, ведь шарнирно-губцевые устройства имеют простую конструкцию и интуитивно понятную для применения. Однако есть некоторые особенности, о которых многие мастера не знают, хотя и пользуются приборами долгое время

Именно поэтому уделим внимание вопросу о том, как пользоваться плоскогубцами и пассатижами, чтобы выяснить особенности их правильной эксплуатации

Перед тем, как пользоваться плоскогубцами или пассатижами, необходимо правильно подобрать подходящий вариант инструмента. Выше представлен список основных разновидностей шарнирно-губцевых инструментов, из которых следует выбирать подходящие варианты в зависимости от вида запланированных работ. Правильный выбор инструмента — это гарантия того, что запланированные манипуляции удастся не просто выполнить, но еще и сделать это качественно и быстро. При работе плоскогубцами, следует учитывать ряд следующих рекомендаций:

  1. Плоскогубцы не предназначены для зажимания заготовок больших размеров. Многие ошибочно считают, что если губки разводятся на достаточное расстояние для захвата детали, значит они для этого и предназначены. В действительности все обстоит иначе, работать плоскогубцами можно с деталями, размер которых меньше в 2 раза расстояния открытия губок. Причиной этого является невозможность сжатия рукояток одной рукой.
  2. Слишком сильное давление на рукоятки может привести к слизыванию граней рабочей поверхности.
  3. Категорически противопоказано перекусывание плоскогубцами стальной проволоки, твердость которой выше, чем материал изготовления инструмента.
  4. Необходимо регулярно вносить смазку в конструкцию шарнирного механизма, что позволит обеспечить плавность хода, а также исключит вероятность заклинивания.
  5. Нельзя хранить инструмент во влажной среде, так как не исключена вероятность возникновения коррозионных процессов.
  6. Категорически противопоказано работать инструментом, в котором имеются такие признаки неисправностей, как люфт шарнира, слизаные грани шлицов, перекос губок, откалывание губок, повреждение рукояток (особенно диэлектрических) и т.п.
  7. Инструменты представлены в широком ассортименте размеров, что позволяет использовать их для работы с разными по размеру деталями.

Плоскогубцы и пассатижи не предназначены для того, чтобы по ним наносились удары. Нельзя также использовать их для забивания гвоздей и прочих деталей. В процессе нанесения ударов возникает большой риск того, что произойдет откалывание губки, и итог такой эксплуатации — непригодность к дальнейшей эксплуатации прибора.

Теперь разберемся, что же можно делать при помощи плоскогубцев и пассатижей. Функционал последнего прибора достаточно широк, но не все мастера в курсе того, на что способен такой инструмент. Перечень работ, подвластный пассатижам, достаточно большой, поэтому рассмотрим основное предназначение.

  1. Перекусывание кабеля и проволоки.
  2. Захват материала с целью его последующей обработки, извлечения из посадочного места или установки в необходимое отверстие.
  3. Обжим кабельных наконечников. Для этого не обязательно использовать специализированный инструмент, как показано на фото ниже. Вполне достаточно обычных пассатижей.
  4. Зачистка жил проводов от изоляции.
  5. Удержание цилиндрических деталей для последующей их обработки.
  6. Использование в качестве гвоздодера для извлечения гвоздей из поверхностей.
  7. Перекусывание гвоздей заподлицо с поверхностью.
  8. Захват троса для его установки в необходимый паз или с целью последующей обработки.
  9. Завинчивание или вывинчивание резьбовых элементов. Особенно актуально для случаев, если грани деталей имеют слизанные части.

И это только основные виды работ, которые можно выполнить пассатижами. Имея полный перечень шарнирно-губцевого инструмента, можно решать различные задачи с высокой эффективностью.

Простая быстрозажимная струбцина своими руками

Первый вариант — самый оптимальный для новичков. И именно с него мы и начнем. Понадобится сварочный аппарат, болгарка и дрель.

Cоветуем: Как сделать универсальную вилку для гибки металла

Быстрозажимные слесарные струбцины очень удобны в работе, поэтому мы считаем, что они должны быть у каждого мастера. Тем более что сделать такую струбцину не так уж и сложно.

Давайте рассмотрим один из самых простых вариантов. Сама идея принадлежит автору YouTube канала Mr Tool Junction.

Основной материал — это металлическая полоса. Также потребуются:

  • старый напильник;
  • труба;
  • метизы.

Как я уже говорил, основой самоделки является металлическая полоса. Автор берет заготовку длиной 30 см, размечает и разрезает ее на две части ровно пополам. Или же можно сразу отрезать от полосы две заготовки требуемой длины (в данном случае — по 15 см) или вырезать их из листового металла подходящей толщины.

Далее нам потребуется еще один кусок полосы металла длиной около 25-30 см (длина заготовки — на ваше усмотрение).

Все три подготовленных детали необходимо соединить вместе. Короткие заготовки располагаем параллельно друг другу, и привариваем перпендикулярно длинному куску полосы.

В результате у нас получится одна из основных частей самоделки — рама самодельной струбцины. В длинной ее части с помощью УШМ вырезаем паз.

Далее необходимо будет сделать неподвижную прижимную губку струбцины. Для этого автор отрезает кусок от старого плоского напильника по металлу. Привариваем заготовку к раме.

На следующем этапе приступаем к изготовлению подвижной части струбцины — блока с быстрозажимным механизмом.

Отрезаем две детали (полосы металла) одинаковой длины, и привариваем к их торцам кусочек такой же полосы. После этого зачищаем место сопряжения деталей лепестковым кругом для УШМ.

В получившейся детали мастер сверлит пару соосных отверстий. Также необходимо будет приварить гайку, как показано на фото ниже.

Теперь нужно изготовить подвижную прижимную губку. Отрезаем заготовку, и вырезаем болгаркой или дремелем паз, чтобы можно было вставить получившуюся деталь в гайку.

В подвижной части сверлим дополнительно пару отверстий, которые нужны для крепления данной детали к раме самодельного быстрозажимного приспособления.

В завершении останется только изготовить рычажок, с помощью которого прижимная губка будет прижиматься к заготовке.

Для этого нам потребуется небольшой кусок полосы металла и отрезок круглой стальной трубы. Край полосы необходимо закруглить. Также сверлим в ней отверстие. Вставляем заготовку в трубу, и обвариваем.

Далее приступаем к сборке. Подвижную часть крепим к раме с помощью болта с барашковой гайкой. Устанавливаем рычажок.

При желании самоделку можно дополнительно покрасить — считаю, что красивым и ухоженным инструментом работать намного приятнее.

Подробнее о том, как сделать струбцину с быстрым зажимом, вы можете посмотреть на авторском видео.

Из преимуществ данной конструкции стоит отметить простоту изготовления (даже начинающие мастера смогут сделать себе такой зажим), а также низкую себестоимость — все необходимые комплектующие можно найти в металлоломе.
