Глубокая обработка почвы
При освоении новых участков приходится осваивать целину. Обычно она обильно зарастает дерниной, многолетними травами и бурьяном. Справиться обычными инструментами с подобными территориями довольно сложно. Чаще прибегают к культивации с помощью глубокой обработки с оборотом пласта. При оборотной пахоте происходит подрезание части слоя, ее подъем и переворот вокруг собственной оси. В результате земля из нижнего слоя оказывается сверху. Сорные травы в течение определенного времени не могут расти. У культурных растений появляется фора для опережающего развития.
Подобную работу выполняют осенью. Корневища крапивы, пырея ползучего, одуванчика и иных сорняков подмерзают в ноябре-декабре, когда температура воздуха опускается ниже -15…-17 ⁰С (стабильного снежного покрова еще нет). В дальнейшем они теряют способность к росту.
В дальнейшем к подобному приему прибегают каждую осень. Через 2…4 года осенней зяблевой пахоты количество сорных трав на участке многократно сокращается.
Глубокая пахота позволяет:
- обернуть пласт почвы и дать возможность растениям использовать для питания вещества, которые в течение сезона постепенно смещаются на нижние горизонты. Подобная операция позволяет снизить засоление грунта минеральными подкормками, а также сократить количество вносимых удобрений;
- аэрация нижних слоев почвы способствует возникновению аэробных процессов перегнивания растительных остатков. Обычно в нижних слоях доступ кислорода воздуха ограничен. Поэтому создаются условия, когда перегнивание корней стержневого типа растягивается на несколько лет. Анаэробные процессы (без доступа воздуха) происходят с медленным накоплением гумуса;
- при обороте пласта семена сорных трав оказываются в нижних слоях грунта, и прорастать они не могут. Оставшиеся на поверхности корни вымерзают. В результате резко понижается засоренность почв;
- вымерзающие комки земли в зимний период легче крошатся весной. Образуется легкий рыхлый поверхностный слой, в котором культурные растения могут получать более обильное питание;
- внесение органики перед пахотой позволяет организовать активное перегнивание навоза или сидератов, если их посеяли после уборки основных культивируемых культур.
Какие фрезы для мотоблока лучше. Фрезы для мотоблока: их назначения, отличия (Салют и Агро) и видео
Аграрии знают, чтобы получить хороший урожай, необходим комплекс работ, который включает в себя обработку почвы. На приусадебных участках традиционным инструментом всегда считалась лопата.
Сегодня многие владельцы законных соток земли хотят и могут качественно обрабатывать почву с помощью специальной «домашней» техники.
Назначение почворезов, их роль в обработке почвы
Это мотоблоки, которые выполняют обработку почвы. Один из элементов, установленных на домашних помощниках по обработке земли, являются фрезы для мотоблока.
Они непосредственно влияют:
- на качественную вспашку;
- от почвофрезы зависит управляемость техникой;
- оказывают влияние на трансмиссию;
- и силовой агрегат мотоблока.
Фреза для мотоблока – это их основной рабочий орган. Они отвечают:
- за глубину рыхления верхнего слоя почвы;
- за создание структуры обработанной земли. Крупный или мелко комковой вариант;
- за борьбу с сорными растениями.
Отличие почворезов
Они кардинально могут отличаться друг от друга. Конструкция и форма могут быть разными. Отличие может состоять в количестве ножей и расположении.
Ножи главное оружие почвофреза. Материал, из которого они изготовлены, прямо влияет на глубину проникновения в почву.
Они могут быть кованными с само заточкой. Хорошие ножи для фрез изготавливают итальянские мастера. Видео мотоблока с фрезами смотрите в конце публикации.
Штампованный лист часто применяется для производства ножей. В этом случае режущая кромка не явно выражена. Практика показывает, что их установку выполняют часто на недорогие, бюджетные модели культиваторов
Фрезы для мотоблока Салют
Комплектация и оборудование мотоблока Салют разных моделей включает в себя набор фрез с дисками для защиты растений. Производители мотоблока Салют изготавливают почвофрезы из стальных заготовок или обычной металлической полосы.
Ножи фрез для Салюта выполнены из пружинной стали, обработаны особым способом. Серповидная форма даёт возможность проникновения в почву с наименьшим сопротивлением. Проверено на практике, что ножи очень надёжные.
Три пары фрез, которые идут в комплекте, крепятся на болтах стальными пальцами. Показатели захвата фрез: 350 х 600 х 800 мм.
Фрезы для мотоблока Агро
В комплектацию мотоблока Агро входит ряд навесного дополнительного оборудования, с помощью которого можно за непродолжительное время более качественно обработать почву: взрыхлить, удалить сорняки.
Это делает инструмент более функциональным и универсальным. Главной скрипкой в «техническом оркестре» выступает фреза. Характеристики почвофрезы для обработки почвы: захват по ширине составляет 610 мм.
Глубина обработки верхнего слоя почвы составляет 80 мм. Проникновение в верхний слой земли, на отметке 80 мм, возможно, только ножами, выполненными из качественного материала.
Можно сделать выводы, что фрезы для мотоблока, вещь нужная и полезная. Комплекс работ с дополнительным оборудованием расширяет возможности домашней техники, повышая спрос на неё. Возможна покупка почвофрез отдельно от мотоблоков. Это нормальная практика, которая даёт возможность приобретения необходимого дополнительного оборудования в нужный момент.
Сборка фрез на мотоблок брайт. Фрезы на мотоблок
Такое оборудование, как фреза, является необходимым для любого мотоблока, так как с его помощью можно проводить большинство работ, связанных с обработкой почвы. В основном почвофреза идет в комплекте к агрегату, но в случаях, когда нужно поменять ширину и глубину обработки, следует приобретать оборудование отдельно.
Дополнительные фрезы позволяют увеличить функциональность мотоблока и упростить работу с ним. Специалисты рекомендуют иметь в своем арсенале несколько пар фрез.
Какие фрезы лучше для мотоблока?
Такие «ножи» для обработки почвы можно условно разделить на две большие группы. Каждая из них имеет свои особенности и подходит для определенного вида работ.
Саблевидная фреза к мотоблоку
Самые популярные и универсальные модели, которые эффективны при выполнении разных земляных работ. В этих моделях используется оптимальная форма ножей, для изготовления которых производители выбирают высококачественную прочную сталь.
Модели имеют разборную конструкцию, поэтому их установка и обслуживание максимально простое.
Гусиные лапки
Эти модели появились на рынке сравнительно недавно. С их помощью может быть обработана любая целина, также они эффективны при возделывании твердой и сложной почвы.
Особенности фрез данного типа:
- сплошная конструкция, которая обеспечивает высокие показатели точности работы;
- оборудование хорошо борется с сорняками;
- удобство в эксплуатации, возможность замены запчастей в домашних условиях.
Такие модели, в отличие от саблевидных фрез, изготавливаются из углеродной стали, которая по прочности немного проигрывает.
Фрезы для мотоблока самодельные
Производители предлагают разные варианты почворезов для мотоблока. Можно использовать один комплект фрез или приобрести два разных вида устройств, меняя их в зависимости от условий обработки почвы.
Некоторые умельцы предпочитают использовать самодельные изделия, которые при правильной сборке будут не хуже заводских.
Основным преимуществом самостоятельного создания почфоврезы является то, что ее можно подстроить под специфические особенности участка.
Как собрать правильно фрезы на мотоблок?
Сборка фрезы своими руками должна проводиться максимально правильно
И здесь особо важно проследить за тем, чтобы активная часть врезалась в землю при работе. Для этого изначально рекомендуется изучить чертежи, а затем уже приступать к изготовлению оборудования
Для создания фрез требуются следующие инструменты:
- Ось ротора необходимой длины. Она может быть разделенной на две части, если нужно собрать фрезу из двух блоков.
- Короткая ось.
- Редуктор с фиксаторами.
- Левые и правые ножи.
- Болты, шайбы, гайки.
Сбор конструкции не занимает более часа, но здесь важно установить ножи таким образом, чтобы они не мешали вращениям
- Длинная роторная ось оборудуется ножами под углом 30 градусов.
- Необходимо объединить по четыре ножа на одном блоке, закрепив их к редукторам.
- Далее проверяется правильность конструкции и подтягиваются все крепежные элементы.
Данная конструкция является очень надежной и способна выдержать достаточно высокие нагрузки.
установка фрез на мотоблок
чтобы установить фрезы на мотоблок, следует использовать специальные деревянные козелки, высота которых должна быть около 50 см. агрегат нужно опереть на сошник и наклонить на угол 45 градусов. затем с него снимаются колеса и надеваются фрезы. на внешние концы с обеих сторон устанавливаются специальные тарелки, которые делают ход агрегата более плавным и устойчивым.
Нужно ли точить фрезы на мотоблок?
Любые почвенные фрезы являются самозатачивающимися инструментами. Заточка для них не нужна, так как она может лишь испортить конструкцию. Только в некоторых случаях, если вы используете фрезу очень давно и видите, что она стала плохо обрабатывать землю, можно подточить ножи.
Почвофреза – важный элемент каждого агрегата. Самодельные правильно собранные фрезы можно использовать на любых современных мотоблоках, в частности на Нева Мб 1 и Мб 2, МТЗ и других. Такие конструкции будут помогать в обработке земли и сделают выполнение сельскохозяйственных задач более простым.
Разновидности
Применяются несколько типов и форм этого почвообрабатывающего инструмента. Разберем все виды более подробно, т.к. сборка отличается в зависимости от вида фрез.

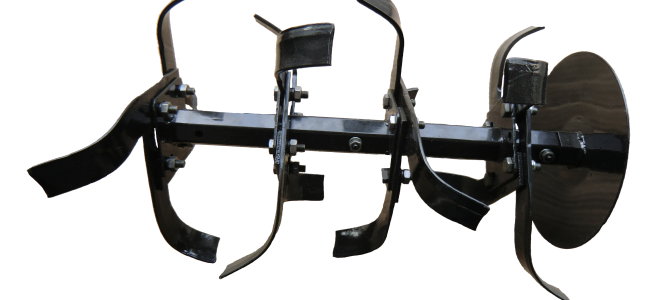

Саблевидные
Саблевидные, или сабельные фрезы – самый распространенный, классический тип. Именно они используются на большинстве мотоблоков. Об их прочности и практичности говорит то, что они же используются на мощной сельхозтехнике для обработки больших полей.
На фото – классический вариант:
Обладают рядом преимуществ, такими как сменные лопасти. При желании можно снять одну лопасть, наточить, выправить или заменить на новую. Крепление организовано на болтах.
Геометрия каждой лопасти и их расположение относительно друг друга рассчитаны наилучшим образом для того, чтобы режущие кромки входили в грунт легко и проходили его без лишних нагрузок на трансмиссию и двигатель. Вместе с тем земля эффективно рыхлится, поднимается и перемешивается. При этом нет пропусков в виде полос необработанной земли. Вся обрабатываемая полоса перекрывается полностью режущими кромками левых и правых ножей.
Фрезы выполнены из специальных прочных сплавов, прошедших термическую обработку (закалку). Они не хрупкие, в некоторой мере могут выдержать, обходя, например, камень.
У разных производителей качество сплава сильно отличаются.
Гусиные лапки
Эта разновидность конструкции появилась много лет назад, как самодельная, выполненная своими силами для своих нужд. Затем её заметили, и после некоторых доработок такой вид фрез начали выпускать в заводских условиях для мотоблоков.
Плюсы такого варианта в сравнении с классическим:
острые наконечники легче входят в грунт, что важно при обработке тяжелых, плотных и пересохших, окаменевших грунтов. Мотоблоку работать с ними значительно легче;
трава и корни также могут наматываться на них, но меньше, чем на сабельные
Стойки здесь прямые, а не согнутые. Часть волокон проскакивает между них.
Минус такого варианта может быть только в некачественном заводском исполнении каждого конкретного изделия. Приваренные треугольные резцы могут отваливаться. Если узел сделан как неразборный, при безнадежной поломке одной фрезы, придётся менять весь узел.
Спиральные
Конструктивно это разновидность «гусиных лапок».
Отличие от обычного варианта:
- полукруглая форма несущих стоек;
- прямоугольная форма резцов.
Преимущества и недостатки те же, что и у вышеописанных «гусиных лапок». Есть особенность – из-за малой площади резцов могут быть пропуски, не вся площадь подрезается и рыхлится.
Как правильно работать мотоблоком на фрезах. Как правильно настроить культиватор?
В целях исключить зарывание культиватора и ряд других распространенных проблем, владельцу техники необходимо выполнить ряд действий по его подготовке и настройке.
К ним относиться:
Сначала культиватор необходимо установить на толстую доску, и снять с него заводские колеса. Вместо них нужно закрепить по одному комплекту фрез с левой и правой стороны
В один набор фрез входят 8 режущих ножей – это количество элементов дает самый лучший результат при обработке грунта;
При установке фрез необходимо обратить внимание на положение ножей. Они должны быть направлены только вперед
Рабочая часть каждого из ножей не должна быть острой. В противном случае культиватор не будет продвигаться вперед, а начнет зарываться в землю. Кроме того, острые фрезы будут срезать стебли сорняков, а не наматывать и вытаскивать их вместе с корнями;
Далее на технику потребуется установить серьгу, необходимую для монтажа сошника;
Сошник представляет собой планку с проделанными в ней отверстиями. Он необходим для точной регулировки положения фрез при культивации участка;
Для фиксации сошника его нужно установить в серьгу и закрепить при помощи шплинтов и втулки. Для этого выбирается второе отверстие. Отсчет ведется с нижней части сошника. Таким образом, глубина культивации составит 20 см. Этого вполне достаточно для качественной обработки грунта и ликвидации крупных сорняков;
Чтобы увеличить глубину культивации, сошник необходимо опустить вниз, и прикрепить к серьге через верхнее отверстие элемента;
Чтобы уменьшить глубину вспашки, сошник следует приподнять вверх, и зафиксировать на серьге через его нижнее отверстие.
Какие фрезы лучше
Насадки саблевидного типа подходят для любого грунта. Для участков с камнями и большими корнями рекомендуют использовать навесные механизмы с высокими эксплуатационными показателями. В активных фрезах ножи не ломаются из-за качественного материала изготовления. Режущие элементы характеризуются максимальной надежностью, прочностью и долговечностью. Установка фрез производится на культиваторы.
Гусиные лапки отличаются большой проходимостью фрезы по целине, нетронутой сельскохозяйственной техникой, в результате чего грунт легко и быстро обрабатывается, тщательно измельчается земляной ком, перемешивается на глубине 30-40 см. Они удобны для обработки земли каменистого и твердого типов, борьбы с сорняками и устанавливаются как на мотокультиваторы, так и мотоблоки.
Недостатком орудия является меньшая прочность. В процессе эксплуатации ножи необходимо постоянно осматривать на наличие повреждений и ремонтировать. Материал гусиных лапок имеет не такие высокие прочностные характеристики, как легированная или высокоуглеродистая сталь, тем не менее хорошо поддается сварочным процессам. При поломке или трещине режущих элементов изделие можно отремонтировать в домашних условиях с минимальными затратами. Это качество является главным преимуществом при выборе фрезы.
Такое оборудование, как фреза, является необходимым для любого мотоблока, так как с его помощью можно проводить большинство работ, связанных с обработкой почвы. В основном почвофреза идет в комплекте к агрегату, но в случаях, когда нужно поменять ширину и глубину обработки, следует приобретать оборудование отдельно.
Дополнительные фрезы позволяют увеличить функциональность мотоблока и упростить работу с ним. Специалисты рекомендуют иметь в своем арсенале несколько пар фрез.
Назначение фрезы
Одним из важнейших процессов при возделывании земли является её культивация. В ходе этой работы происходит вспашка, однако отсутствует оборот пласта – то есть, нижний слой на поверхность не выносится. Техника (в данном случае мотоблок) выполняет проходы заданной глубины и при этом рыхлит и крошит верхний участок. Внешне поле выглядит подровненным. Одновременно подрезаются и корневища сорняков. А далее можно вносить удобрения. Есть у культивации и другие преимущества — улучшение доступа воздуха, ускорение прогрева земли, насыщение почвы полезными элементами, удерживается флага. Для выполнения этой операции и нужна фреза.
Культивация мотоблоком Нева
Фрезы являются основным действующим элементом при культивации почвы. Они существуют нескольких видов. Каждый из них подходит для обработки определённой почвы, и с определённой скорость.
Выбор фрезы влияет на то как:
- насколько качественный будет конечный результат обработки грунта;
- сколько необходимо будет приложить усилий для этого;
- какова будет управляемость мотоблока при культивации;
- насколько будет нагружен двигатель.
В первую очередь выбор фрезы должен происходить в зависимости от того, какая почва будет обрабатываться, т.е. где, на какой земле он будет работать.
Фрезы-культиваторы являются неотъемлемой частью любого мотоблока. Это одно из первых навесных приспособлений, которое следует приобрести.
Однако бывают ситуации, когда в стандартном культиваторе установлена не та фреза, которая необходима.Например, она не подходит по ширине обрабатываемой поверхности или не достаточно глубоко проникает в землю. В этом случае можно приобрести дополнительные фрезы для мотоблока Нева, которые смогут выполнять необходимый объём работы.
Вот как происходит вспашка земли мотоблоком Нева с 8 фрезами:
Изменяя число установленных фрез, можно оптимизировать работу всего мотоблока Нева при культивации, улучшить его управляемость и конечный результат разрыхлённой почвы.
Если предстоит обрабатывать глинистую землю, то не стоит устанавливать более двух пар фрез для культивации. Поскольку в противном случае будет идти огромная нагрузка на двигатель мотоблока. И вместо хорошего результата культивации мы получим неисправный двигатель. Тем более что производителем не рекомендуется увеличивать количество фрез при работе с землями целины, поскольку почва там имеет большое количество камней и прочих органических соединений.
Дополнительно ставить фрезы рекомендуется только при работе с уже подготовленной землёй. В этом случае культивация мотоблоком Нева с фрезой принесёт отличный результат.
Насколько глубоко будут проникать фрезы в грунт, будет зависеть от заранее выставленной регулировки, которая осуществляется с помощью сошника. Это стальной якорь, который расположен вертикально в месте сцепки культиватора.
Наибольшая глубина погружения характеризуется размером диаметра фрезы.
Как собрать прочную фрезу на мотоблок?
- Конструкция мотоблока
- Заводские фрезы с саблевидными ножами
- Заводские фрезы «гусиные лапки»
- Схема сборки фрезы
Мотоблок #8211 это оборудование, востребованное в сельском хозяйстве. Как собрать фрезу на мотоблок и подготовить почву к посеву на собственном приусадебном участке?
Мотоблок #8211 это оборудование, которое предназначено для выполнения различных сельскохозяйственных работ.
Предварительно необходимо ознакомиться с конструкцией мотоблока, чтобы выполнить его сборку за кратчайшее время. Чаще всего для сборки применяются саблевидные ножи и «гусиные лапки». Они удобны, позволяют выполнить значительную часть работ, не производя замену фрезы. В итоге сокращаются время и затраты на обслуживание.
Заводские фрезы «гусиные лапки»
Не так давно для мотоблоков стали использоваться фрезы, которые получили название «гусиные лапки». Они зарекомендовали себя хорошо, применяются чаще всего для обработки твердых и сложных почв. Именно такие фрезы применяются, когда культивирование нужно провести в сложных условиях, на каменистых почвах. Конструкция «гусиных лапок» делается сплошной, что обеспечивает высочайшие показатели прочности оборудования. Фрезы выпускаются в стандартных размерах:
Фреза #8220 гусиные лапки#8221.
- ширина ножей равна 41 см
- длина ножей составляет 38 см
- высота конструкции #8211 38 см
- масса фрезы равна 16 кг
- допустимая рабочая скорость мотокультиватора с такими ножами равна 2-5 км/ч.
В чем плюсы фрезы «гусиные лапки», можно ли установить ее самостоятельно? Она удобна для обработки почвы, борьбы с сорняками. Остальные модели не смогут справиться с работой лучше. Для каменистого и твердого грунтов фреза «гусиные лапки» является просто незаменимой. Из преимуществ следует отметить и то, что сталь фрезы в данном случае поддается сварке. При необходимости можно выполнить ремонт в домашних условиях, а не покупать новые ножи, так как это затратно.
У фрезы этого типа есть и минусы. Главный недостаток состоит в том, что для изготовления используется обычная углеродистая сталь. Прочность самой конструкции находится на высоком уровне, но вот материал немного проигрывает прочим разновидностям.Подобная фреза должна регулярно осматриваться, когда проводятся работы на глинистых грунтах, при культивации целины. Ножи фрезы могут быть изогнуты либо просто поломаны. Однако ремонт не слишком сложный, для сломанного ножа обычно используется сварочный аппарат, после чего место излома тщательно полируется.
При сборке схемы следует работать вдвоем, так как вес конструкции значительный
Важно не перепутать направление установки ножей на оси. При сборке заточка должна смотреть в сторону обрабатываемой почвы
Чтобы укрепить фрезу, применяют стопор, он ставится на выходную ось.
2 Разновидности фрез для мотоблока — активные, гусиные лапки
Фрезы для мотоблоков могут быть двух разновидностей, это:
- Ножи типа «гусиные лапки»
- Активные (саблевидные).
Активные ножи максимально приспособлены для всех видов выполняемых работ. Их саблевидная форма считается наиболее популярной, а правильно собрать их своими руками достаточно просто.
Эффективность активных фрез подтверждалась результатами использования на протяжении десятков лет и в большинстве случаев, культиваторы комплектуются именно активными (саблевидными) фрезами.
Для изготовления такого навесного оборудования применяется высококачественная углеродистая сталь с высокой степенью прочности.
Активные ножи отличаются разборной конструкцией, сборка и установка изделий занимает несколько минут.
Сталь применяемая для создания активных фрез совершенно не совместима со сваркой, а для улучшения механической прочности изделий при производстве применяется так называемая термозакалка. Для усиления прочности готовое изделие подвергается обработке высокочастотным током.
Активная саблевидая фреза
Относительно недавно для мотоблоков стали использоваться фрезы «гусиные лапки». Такую модификацию рекомендуется применять для обработки сложных и твердых типов почв.
Именно такое подвесное оборудование применяется в сложных условиях неровностей и каменистых почв.
Конструкция таких ножей сплошная, что напрямую увеличивает прочностные характеристики изделий. Фрезы выпускаются со стандартными техническими характеристиками:
- ширина – 40 см;
- длина – 37 см;
- высота – 38 см;
- масса – 16 кг;
- допустимая рабочая скорость культиватора – 2-5 км/ч.
Такой инструмент имеет и свои недостатки – обычная углеродистая сталь не отличается высокими прочностными характеристиками. Нож необходимо подвергать регулярному осмотру, особенно при работе на глинистых почвах.
2.1 Особенности сборки фрез мотокультиватора
Перед тем, как начнется сборка лезвий, рекомендуется заранее подготовить чертеж будущего устройства и обзавестись необходимыми инструментами и материалами.
Если в процессе создания понадобятся фигурные компоненты, то имеет смысл заказать их у мастера кузнечного производства.
Прочие конструктивные элементы изготавливаются самостоятельно. Сборку нужно производить правильно, ориентируясь на существующий чертеж.
Если сборка будет происходить неправильно, то в процессе работы мотоблок может отклоняться от линии перемещения, что затруднит обработку земли. Лопасти фрезы вставляются в специальные гнезда и крепятся при помощи болтов.
Крепление фрезы к мотоблоку
При этом важно правильно размещать режущую грань лепестка. Он должна размещаться по ходу направления движения и острым концом вонзаться в почву. Дополнительная секция крепится к основной с использованием штифтов, а ограничительный металлический диск соединяется с каркасом с помощью болтов
Дополнительная секция крепится к основной с использованием штифтов, а ограничительный металлический диск соединяется с каркасом с помощью болтов.
Подбирать количество лопастей рекомендуется с ориентировкой на мощность агрегата. Для сборки режущих лопаток можно использовать как одну, так и несколько осей.
При сборке фрезы с четырьмя лепестками следует соблюдать последовательность правого и левого ножей, размещающихся на крепежной пластине.
2.3 Делаем фрезы для мотоблока своими руками
Для самостоятельного изготовления фрезы для мотокультиватора необходимы следующие детали и инструменты:
- металлическая трубка с диаметром в 42 мм;
- сварочный аппарат;
- шлифовальная машина углового типа (болгарка);
Сборка агрегата своими руками позволяет точно подогнать его размеры под особенности отдельно взятого земельного участка.
Для создания хороших разрыхлителей для почвы можно использовать элементы бывших в употреблении пластин автомобильных рессор.
В процессе изготовления лопасти следует подогнать по размеру и согнуть под требуемым углом в одном направлении. Применяя сварочный аппарат нужно присоединить режущие элементы к заранее подготовленной трубке.
В процессе сборки можно заточить режущую кромку в направлении запланированного вращения агрегата. Далее готовая к работе конструкция стыкуется с узлом сцепки агрегата, а при пробном запуске выполняется необходимая регулировка.
Самодельная фреза
Конструкция типа «гусиные лапки» собирается из металлических элементов с диаметром не превышающим 500 мм.
Благодаря таким ограничениям в размерах инструмент сможет входить в землю на глубину в 250 мм
При эксплуатации стоит обратить внимание на то, чтобы ножи вонзались в землю последовательно. При этом стоит избегать рывков и ударов
Изготовление почвенных фрез «гусиные лапки»
Фрезы данного типа начали массово применяться со средины 80-х годов прошлого столетия. Это было обусловлено развитием самодельной малой механизации в то время. С тех пор до нашего времени данная конструкция полностью доказала свое право на существование. Конструктивно этот модуль можно разделить на несколько основных элементов, которые изготавливаются по отдельности и несут разный функционал.
Приводная втулка
Начинать изготовление почвенной фрезы желательно из этого элемента. Поскольку втулка подвергается большим нагрузкам, изготовление ее производится на токарном станке с толщиной стенки не менее 5 мм, оптимально 7-8 мм. Внутреннее отверстие с одной стороны протачивается таким образом, чтобы фреза свободно одевалась на вал без излишних люфтов, допуск примерно 0,5 мм.
С другой стороны делается проточка под посадку осевой трубы глубиной 30-40 мм. Это позволит без проблем получить выровненное по оси соединение. Сверлится отверстие под фиксирующий штырь.
Осевая труба с фланцами
Этот элемент изготавливается в разборном и неразборном вариантах на выбор. Но есть одна особенность в пользу разборного варианта – возможность установить дополнительный блок ножей или наоборот. Как поведет себя фреза, окончательно выяснится только после испытаний и, как зачастую бывает с самоделками, результат не всегда соответствует ожиданиям. Для изготовления применяются стандартные трубы Æ25-32 мм.
При изготовлении разборного варианта необходимо выточить соединительные втулки, которые наполовину вставляются в осевую трубу и закрепляются через отверстия заклепками или электросваркой. Выступающая часть послужит соединением для аналогичного элемента.
На осевую трубу наваривается фланец для крепежа стоек ножей. Он может быть выточен на токарном станке, а может быть изготовлен из полос металла толщиной не менее 5мм.
Во фланце сверлятся отверстия под болтовое или заклепочное соединение со стойками. Соединение данного узла электросваркой нежелательно в связи с повышенными нагрузками.
Длина трубки подбирается в зависимости от расположения и ширины режущих элементов. Количество заготовок должно соответствовать количеству ножевых блоков. Два блока изготавливаются с приводными втулками.
Режущий элемент (нож)
Изготавливается из прочной нехрупкой стали типа 65-70Г, толщиной 3-5 мм. Треугольная форма ножа считается оптимальной для наименьшего сопротивления при вхождении в грунт.
В качестве ножа самодельщики часто используют треугольный режущий элемент сегментной косилки. Поскольку сталь стойки и сегмента имеет разный состав, сварку необходимо производить после отпуска с последующей закалкой. Фрезы с такими ножами применяются на чистых обрабатываемых площадях. Для тяжелых, целинных грунтов рекомендуется изготовить режущие элементы из более толстой стали, что позволит сделать качественное сварное соединение.
Как показывает практика, оптимальная ширина ножей 50-80 мм. При больших размерах создается увеличенное сопротивление почве.
Стойка режущего элемента
Наиболее оптимально применять ту же сталь, что использовалась при изготовлении ножей, но вполне можно использовать прочные, легированные стали с более низкими физико-техническими показателями.
Стойка «гусиных лапок» изготавливается из прямой или изогнутой по ребру полосы. Кромку, которая непосредственно соприкасается с грунтом, желательно заточить.
В стойке сверлятся отверстия для крепления на фланец осевой трубы. Навариваются режущие элементы с последующей закалкой.
Блок ножей
После соединения стоек с ножами и осевых труб получается взаимозаменяемый модульный режущий элемент. Индивидуальными остаются только два блока с наваренными приводными втулками.
При соответствующей квалификации и наличии необходимого оборудования изготовление этого элемента не составит больших затруднений. Во избежание порчи материалов и для предотвращения лишних телодвижений, перед изготовлением желательно составить подробный чертеж или воспользоваться уже готовым.
Как работать на мотоблоке Нева с фрезами?
- Необходимо настроить положение рукояток. Здесь главным моментом является, чтобы было удобно держать и работать. В противном случае очень быстро устанете;
- На заднюю поверхность следует установить сошник. Он работает как якорь и, если мотоблок перепрыгивает участки земли, то поможет сделать культивации более равномерной;
- Заведите мотоблок Нева и дайте прогреться мотору в течение 5 минут;
- Включите передачу и выезжайте на место работы;
- При работе с участком земли не стоит задерживаться на одном месте длительный период времени, можете увязнуть в грунте;
- Основная цель культивации мотоблоком Нева это разрыхление верхнего слоя почвы, поэтому сошник необходимо выставить в минимальное положение;
- Скорость необходимо подбирать в зависимости от ситуации. Если на более высоких передачах Вы замечаете, что фрезы проскакивают, то снизьте скорость. Если всё идёт хорошо, то можете немного прибавить скорости;
- Если скорость снизили, но он всё равно перепрыгивает через участки земли, то попробуйте погрузить его нажатием на рукоять. В этом случае сошник уйдёт в землю и немного задержит ход.
Что делать, если Вы всё-таки застряли в грунте?
- Поднимите рукоять мотоблока, как можно Выше. Это поможет в 90 % случаев.
- Если сразу не можете поднять мотоблок, то попробуйте переключиться на задний ход, а затем снова-таки поднимите;
- Можете попробовать расшатать мотоблок из стороны в сторону. Это также помогает вытащить мотоблок с фрезой из земли.
Вот как происходит культивация мотоблоком Нева:
