Принцип работы солнечной батареи – как работает гелиобатарея ,виды, плюсы и минусы

Из чего сделаны

Чтобы изучить устройство солнечной батареи, нужно разобраться в основных разновидностях, так как технология производства имеет существенные различия в зависимости от используемого сырья:

  1. Батареи CdTe. Теллурид кадмия применяется при изготовлении пленочных модулей. Слоя в несколько сотен микрометров хватает для того, чтобы получить КПД порядка 11% или немного выше. Это откровенно низкий показатель, зато в пересчета на 1 Ватт мощности себестоимость электроэнергии получается как минимум на 30% дешевле, чем у традиционных вариантов из кремния. При том, что данная разновидность намного тоньше и легче.
  2. Тип CIGS. Аббревиатура обозначает, что в состав входят медь, индий, галлий и селен. Получается полупроводник, который также наносится небольшим слоем, но в отличие от первого варианта тут эффективность на порядок выше и составляет 15%.
  3. Типы GaAs и InP отличает возможность нанесения тонкого слоя в 5-6 мкм, при этом КПД будет составлять около 20%. Это новое слово в технологиях добычи электроэнергии из солнечного света. Благодаря высоким рабочим температурам батареи могут сильно нагреваться без потери эксплуатационных характеристики. Но из-за того, что при производстве используются редкоземельные материалы, себестоимость этого типа высока.
  4. Батареи с квантовыми точками (QDSC). В них в качестве поглощающего материала для преобразования солнечной энергии используются квантовые точки вместо традиционных объемных материалов. За счет особенностей настройки запрещенных зон можно делать многопереходные модули, поглощающие солнечную энергию более эффективно.
  5. Аморфный кремний наносится методом испарения и имеет неоднородную структуру. Он не отличается высокими показателями КПД, но однородная поверхность очень хорошо поглощает даже рассеянный свет.
  6. Поликристаллические варианты изготавливаются путем плавления кремния и его охлаждения при определенных условиях, чтобы получить однонаправленные кристаллы. Одно из самых распространенных решений благодаря дешевизне производства и неплохим показателям КПД.

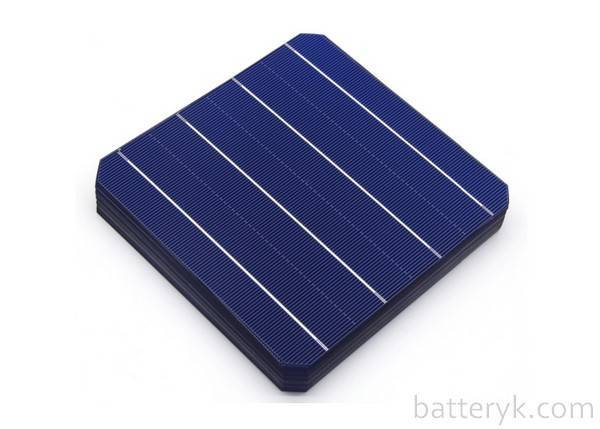

  7. Монокристаллические элементы состоят из цельных кристаллов, разрезанных на тонкие пластинки и легированных фосфором. Самое долговечное решение, у которого низкие показатели деградации и срок службы, составляющий как минимум 30 лет, но чаще всего больше на 10-15 лет.


Батареи из теллурида кадмия – одни из самых выгодных по себестоимости киловатта электроэнергии.

Аккумуляторы по типам

Для солнечной энергетики ценность имеют емкие аккумуляторы

Количество циклов заряда также важно, от этого зависит периодичность смены вышедших из строя устройств. Оба фактора непосредственно устанавливаются используемыми технологиями и применяемыми химическими реакциями в батарее

Существуют следующие виды в зависимости от электролитической составляющей:

  • Аккумуляторы, в которых электролит находится в виде геля. Такие конструкции не требуют периодического обслуживания в процессе эксплуатации. Что касается химической основы, — это обычные свинцово-кислотные батареи. Применение геля в качестве основы электролита дополнительно дает увеличение количества циклов заряда, за счет отсутствия связывания проницаемого ионами вещества с частями материала анода. Другими словами, у таких аккумуляторов меньше падает кислотность электролита, что дает возможность отказаться от периодического поднятия его плотности в процессе использования батареи. Аккумуляторы такого типа обозначаются, как «GEL» на корпусе. Их, наверное, самый большой минус — непереносимость перезаряда или пополнения слишком высокими токами.

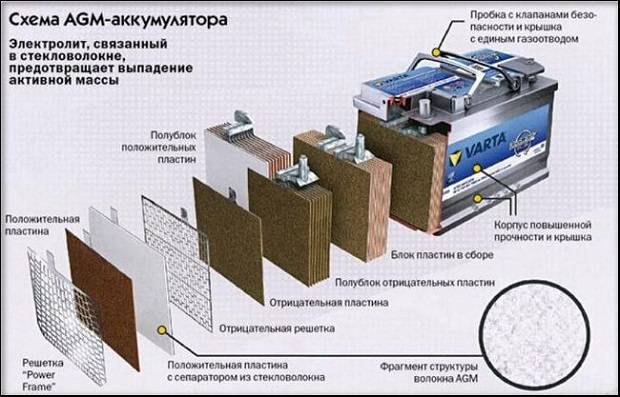

  • Обычные AGM. Свинцово-кислотные АКБ, распространенные и зачастую используемые в транспорте. В аккумуляторах этого типа основой реакции служит связка химического обмена ионами между контактами свинца с преобразованием его в оксид металла. Электролитом служит раствор серной кислоты. Как раз последний фактор и обеспечивает минус у таких батарей — жидкость, кроме того, что может закипеть, еще и постоянно теряет свою кислотность из-за оседающих в ней остатков от химических реакций обмена. Такие аккумуляторы требуют периодического повышения плотности в процессе эксплуатации. Уровень электролита в одном положении, относительно пластин электродов, поддерживается пропиткой им специальных матов из стекловолокна.
  • Аккумуляторы, в которых в качестве электролита используется щелочная основа. Материал, применяющийся для пластин электродов — водородный металлогидридный сплав никеля с лантаном или литием в качестве анода, и оксид никеля для катода. Электролитом служит сильнощелочной раствор гидроксида калия (KOH). Маркируются такие аккумуляторы, как NiMH. Плюс подобной батареи — отсутствие «эффекта памяти», что позволяет заряжать ее полностью, вне зависимости от текущего уровня запасенной энергии. Кроме того, они абсолютно безопасны для экологии. Минус — ограниченный срок службы и малое количество циклов.

Также аккумуляторы для солнечных панелей различают по металлам, используемым в качестве основы анода и катода. Среди них:

  • Уже упомянутые свинцово-кислотные батареи, основа которых — свинец (Pl), что обязательно бывает отмечено на корпусе накопителя;
  • Никель-кадмиевые, в которых анод изготавливается из гидрата закиси кадмия Cd(OH)2 или его металлического варианта Cd. Применяемый электролит состоит из смеси гидроксидов лития (LiOH) и кадмия (KOH). Катод выполнен путем соединения графитового порошка с гидратом закиси никеля Ni(OH)2. Обычно батареи такого типа маркируются, как NiCd. Характерным минусом служит долгое время заряда и относительно невысокая емкость АКБ, которая еще и уменьшается в процессе эксплуатации из-за сильно выраженного «эффекта памяти» никель-кадмиевых накопителей. Плюсом служит — низкая цена в соотношении с аналогами и малый нагрев при зарядке.
  • Литий ионные с пометкой Li-ion на корпусе. Анод в них выполнен на основе графита, нанесенного на алюминиевую фольгу, а катод с использованием кобальтита лития (LiCoO2) на тонкой медной поверхности. Литиевые аккумуляторы характеризуются низким уровнем саморазряда и быстрым набором энергии. К сожалению, взрывоопасны при неправильном использовании. Еще один минус — они дороги.

Применяются и другие виды по структуре и составу аккумуляторные батареи, но частота их использования с солнечными панелями практически равна нулю.

Как повысить эффективность солнечных батарей?

Для достижения максимально эффективной электрификации помещений:

  • Перед покупкой и установкой батарей следует со стороной куда будут устанавливаться панели. Желательно делать это на южное направление.
  • Для оценки освещенности лучше всего будет воспользоваться люксметром либо пригласить специалиста, который составит вам предварительную смету и рассчитает рентабельность системы.
  • Рассчитайте окупаемость системы – если вы живете в Центральной России или в северных регионах, то установка аккумуляторных батарей будет неоправданно высока.

Если в живете в южном регионе, то солнечные панели отлично вам подойдут. Однако для оптимальной работы необходим корректный расчет и правильная установка.

Лучшие солнечные панели для частного дома

Солнечные модули представлены двух типов – кремниевые и пленочные. Выбирайте в зависимости от региона проживания, назначения и стоимости изделия

При покупке рекомендуем обратить ваше внимание на следующих производителей:

  • Hevel (Россия) – компания производит микроморфные и гетероструктурные панели с КФП до 20-22% и умеренной стоимостью;
  • Axitec (Германия) – моно и поликристаллических фотоэлементы из кремния. Панели мощностью от 260 до 330 Вт;
  • TopRaySolar (Китай) – поликристаллические батареи разной мощности (от 20 до 300 Ватт).

Обратите внимание, что выбор компании-производителя не имеет принципиального значения. Ориентироваться нужно на емкость аккумулятора, полупроводники и отзывы покупателей

В интернете можно найти большое количество информации о лучших моделях солнечных батарей, а также обучающие видео по установке

Ориентироваться нужно на емкость аккумулятора, полупроводники и отзывы покупателей. В интернете можно найти большое количество информации о лучших моделях солнечных батарей, а также обучающие видео по установке.

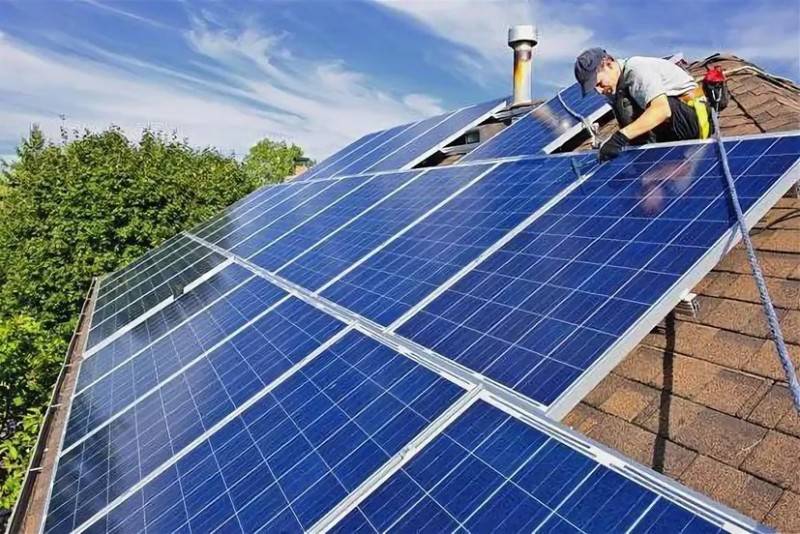

Пример: Установка солнечных батарей на крыше дома:

Подъем и крепление электрических солнечных панелей:

Виды солнечных батарей

Солнечная панель состоит из компонентов, и они могут быть разными:

  • монокристаллическими;
  • поликристаллическими;
  • пленочными.

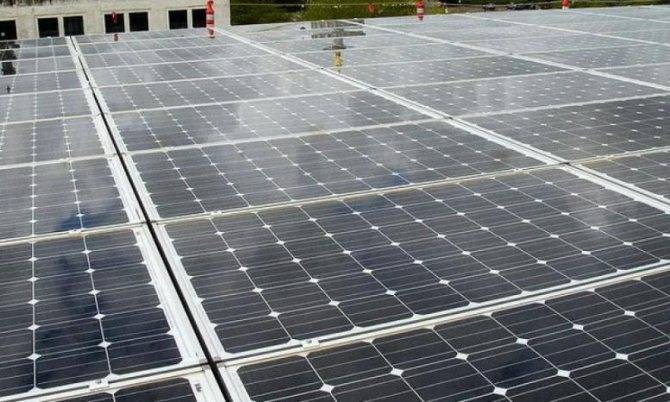

В первом случае один фотоэлемент – это один кристалл кремния. Данные батареи имеют наибольший КПД (до 25%), но они являются очень дорогими. Пластины насыщенного синего цвета, а их края немного скругленные.

Поликристаллические фотоэлементы объединяют несколько кристаллов кремния. Они широко распространены, их КПД колеблется в районе 20-23%. Структура неоднородна, и они хуже поглощают солнечный свет, нежели монокристаллические панели. По стоимости они более доступны.

Тонкопленочные (аморфные) фотоэлементы представляют собой напыление полупроводника на подложку. Основное преимущество в том, что их можно расположить буквально на любой поверхности, они гибкие. Недостаток – небольшая производительность.

По техническому принципу электрификацию солнечными элементами делят на:

  • открытые системы;
  • закрытые системы (автономные);
  • комбинированные.

Открытой система называется, когда солнечная панель подключена к общей электросети. В таком случае необходимость приобретения аккумулятора и контролера отпадает. Солнечные батареи подсоединяются к общей сети с помощью инвертора. Если потребляемая бытовыми приборами мощность не превышает ту, которую производят панели, то из общей электросети ток не берется. В случае, когда вы включили приборы повышенного энергопотребления, и батареи не могут их обеспечить током, электричество берется из общей сети. Особенностью является то, что если тока не будет в основной сети, то батареи работать не станут.

С автономными системами все понятно: они замкнутые и не требуют внешней сети. Энергия накапливается в аккумуляторе и расходуется по мере необходимости.

Комбинированные сети не получили широкого распространения, так как они дороги. Сложная конструкция объединяет тип открытой и закрытой системы. При излишке электроэнергии, вырабатываемой батареями, ее можно перенаправить в общую сеть.

Виды солнечных батарей

В настоящее время солнечные батареи представлены несколькими вариантами в зависимости от типа их устройства, и от материала, из которого изготовлен фотоэлектрический слой.

I. Классификация по типу их устройства:

  1. 1. Гибкие;
  2. 2. Жёсткие.

II. В зависимости от материала, из которого изготовлен фотоэлектрический слой выделяют:

1. Солнечные батареи, фотоэлемент которых выполнен из кремния. Они в свою очередь бывают монокристаллическими, поликристаллическими и аморфными. Монокристаллические панели достаточно дорогой вариант, но они отличаются высокой мощностью.

Поликристаллические дешевле, чем монокристаллические панели. Такие панели медленней теряют свою эффективность с увеличением сроков службы, а так же при нагревании.

Аморфные представлены в основном тонкопленочными панелями. Такое устройство солнечной батареи позволяет генерировать солнечный свет, даже в плохих погодных условиях;

2. Солнечные батареи, фотоэлемент которых выполнен из теллурида кадмия;

3. Солнечные батареи, фотоэлемент которых выполнен из селена;

4. Солнечные батареи, фотоэлемент которых выполнен из полимерных материалов;

5. Из органических соединений;

6. Из арсенида галлия;

7. Из нескольких материалов одновременно.

Основные типы, которые получили распространение, это многопереходные кремниевые фотоэлементы.

Фотоэлементы, выполненные из кремния, отличаются высокой чувствительностью к нагреванию, компактностью, надежностью и высоким уровнем КПД (коэффициента полезного действия).

Другие материалы не получили широкого распространения в связи с большой стоимостью.

Важная информация о технологии

Если детально рассматривать солнечную батарею, принцип работы понять несложно. Отдельные участки фотопластины меняют проводимость на отдельных участках под воздействием ультрафиолетового излучения.

В результате происходит преобразование солнечной энергии в электрическую, которую можно сразу использовать для электроприборов, или же накапливать на съёмных автономных носителях.

Чтобы более подробно понять такой процесс, нужно оценить несколько важных аспектов:

  1. Солнечная батарея — это специальная система фотоэлектрических преобразователей, которые образуют общую конструкцию и соединены в определенной последовательности.
  2. В структуре фотопреобразователей находится два слоя, которые могут отличаться типом проводимости.
  3. Для изготовления этих преобразователей используют кремниевые пластины.
  4. Также к кремнию добавляется фосфор в слое n -типа, что вызывает появление избытка электронов с отрицательно заряженным показателем.
  5. Слой р-типа изготовляют из кремния и бора, что приводит к образованию так называемых «дыр».
  6. В конечном итоге оба слоя располагаются между электродами с разным зарядом.

https://youtube.com/watch?v=ZF2aqJ7MhoI

Сколько стоит солнечная батарея

Продажа солнечных батарей – дело выгодное и перспективное. Объем продаж увеличивается ежегодно. На первом месте по продажам – китайские производители, продукция которым отличается низкой стоимостью. Такая ситуация привела к банкротству крупных немецких брендов, стоят которые вдвое дороже китайских солнечных батарей.

Стоимость солнечных батарей зависит от производителя и мощности, и имеет огромный разброс – от 1800 грн. до 9000 грн. (для Украины), от 5 тыс. рублей до 30 тысяч (для России). Стоимость этих батарей SunCharger SC- 9/14 и SunCharger SC-34/18 тоже высокая (надо же платить за отличные характеристики). Она составляет соответственно 6100 и 20700 рублей. Но, в сравнении с гибкой батареей фирмы AcmePower 32 Вт, цена за которую равна 27 тысяч рублей, эта батарея гораздо дешевле.

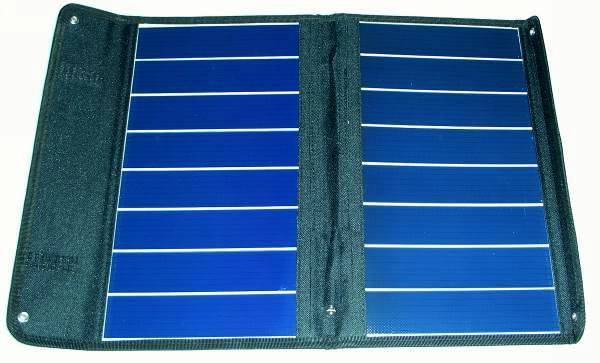

Солнечная батарея SunCharger SC- 9/14

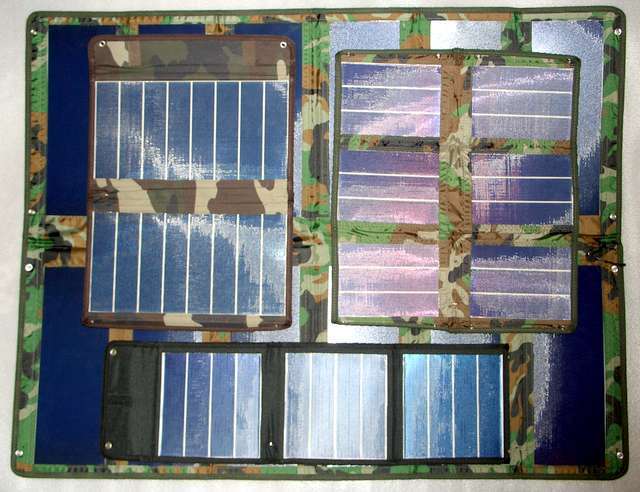

Солнечная батарея SunCharger SC-34/18

Принцип работы солнечной батареи

В результате перетечки зарядов на границе p- и n- слоев, в n-слое образуется зона нескомпенсированного положительного заряда, а в p-слое – отрицательного заряда, т.е. известный всем из школьного курса физики p-n-переход. Разность потенциалов, возникающая на переходе контактная разность потенциалов (потенциальный барьер) препятствует прохождению электронов с p-слоя, но беспрепятственно пропускает неосновные носители в направлении противоположном, что позволяет получить фото-ЭДС при попадании на ФЭП солнечного света.

При облучении солнечным светом, поглощенные фотоны начинают генерировать неравновесные электронно-дырочные пары. Генерируемые же вблизи перехода электроны, из p-слоя переходят в n-область.

Аналогичным образом попадают в p-слой избыточные дырки и слоя n (рисунок а). Получается, что в p-слое накапливается положительный заряд, а в n- слое – отрицательный, вызывая напряжение во внешней цепи (рисунок б). У источника тока есть два полюса: положительный — p-слой и отрицательный — n-слой.

Это основной принцип работы солнечный элементов. Электроны, таким образом, будто бегают по кругу, т.е. выходят из p-слоя и возвращаются в n-слой, проходя нагрузку (аккумулятор).

Фотоэлектрический отток в однопереходном элементе обеспечивают лишь те электроны, которые обладают энергией выше, чем ширина некой запрещенной зоны. Те же, которые обладают меньшей энергией, в этом процессе не участвуют. Это ограничение снять позволяют структуры многослойные, состоящие из более чем один СЭ, у которых ширина запрещенной зоны различная. Их называют каскадными, многопереходными или тандемными. Фотоэлектрическое преобразование у них выше за счет того, что работают такие СЭ с более широким солнечным спектром. В них фотоэлементы располагаются по мере уменьшения ширины запрещенной зоны. Солнечные лучи вначале попадают на фотоэлемент с самой широкой зоной, при этом происходит поглощение фотонов с наибольшей энергией.

Затем, фотоны, пропущенные верхним слоем, попадают на следующий элемент и т.д. В области каскадных элементов основным направлением исследования является использование в качестве одного компонента или нескольких арсенида галлия. У таких элементов эффективность преобразования составляет 35%. Элементы соединяют в батарею, поскольку изготовить отдельный элемент большого размера (следовательно, и мощности) не позволяют технические возможности.

Солнечные элементы способны работать длительное время. Они себя зарекомендовали как стабильный и надежный источник энергии, пройдя испытания в космосе, где главной опасностью для них является метеорная пыль и радиация, которые приводят к эрозии кремниевых элементов. Но, поскольку, на Земле эти факторы не оказывают на них столь негативного действия, можно предположить, что срок службы элементов будет еще более продолжительным.

Солнечные батареи уже находятся на службе человека, являясь источником питания для различных устройств, начиная от мобильных телефонов и заканчивая электромобилями.

И это уже вторая попытка человека обуздать безграничную солнечную энергию, заставив работать ее себе во благо. Первой попыткой было создание солнечных коллекторов, электричество в которых вырабатывалось за счет нагрева сконцентрированными лучами солнца воды до температуры кипения.

Термальная солнечная электростанция в Испании (город Севилья)

Преимущество солнечных батарей в том, что они непосредственно производят электричество, теряя энергии намного меньше, чем солнечные многоступенчатые коллекторы, в которых процесс ее получения связан с концентраций лучей Солнца, нагревом воды, выделением пара, вращающего паровую турбину и только после этого выработке генератором электричества. Основные параметры солнечных батарей – в первую очередь, мощность

Затем важно, каким запасом энергии они обладают

Зависит этот параметр от емкости аккумуляторов и их числа. Третьим параметром является пиковая мощность потребления, означающая количество одновременно возможных подключений приборов. Еще одним важным параметров является номинальное напряжение, от которого зависит выбор дополнительного оборудования: инвертора, солнечной панели, контроллера, аккумулятора.

Монтаж солнечной батареи

Начать изготовление станции нужно с разработки проекта.

На этом этапе учитываются следующие факторы:

— место установки модулей;

— расчёт угла наклона конструкции;

— если предполагается использовать кровлю под установку, просчитать несущую способность кровельного каркаса, стен и фундамента;

— отдельное помещение или уголок в доме под аккумуляторы.

После приобретения необходимого оборудования и фотоэлементов выполняется монтаж.

• Каркас собирается из алюминиевого уголка шириной 35 мм. Объем ячейки должен соответствовать размерам необходимого количества фотоэлементов (835х690 мм).

• В заготовленной раме из алюминия сделать отверстия для метизов.

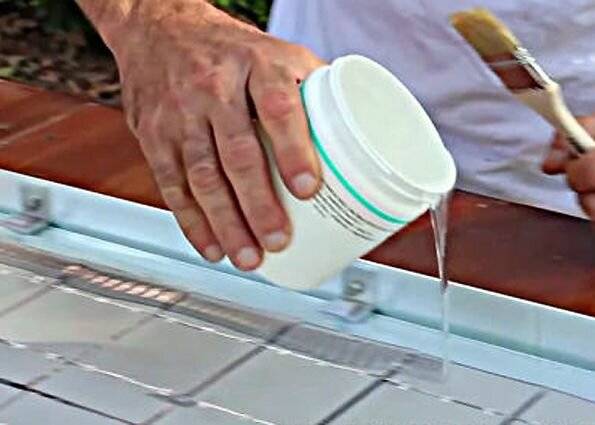

• Внутреннюю часть уголка обработать герметиком в два слоя.

• В раму уложить лист из оргстекла, поликарбоната, плексигласа или другого материала. Уплотнить соединения рамы и листа путём лёгкого прижима поверхностей по периметру. Оставить на открытом воздухе до полного высыхания.

• Зафиксировать стекло десятью метизами в отверстия, размещённые по углам и сторонам рамки.

• Перед креплением фотоэлементов очистить поверхность от пыли.

• Припаять проводник к плитке, предварительно протерев контакты спиртом и уложив на них флюс. Во время работы с кристаллом нужно избегать давления на него. Хрупкая структура может разрушиться.

• Уложить по всей длине контакта шину и медленно провести по ней горячим паяльником.

• Перевернуть пластины и выполнить пайку аналогичным образом.

• Выложить фотоэлементы на оргстекло в рамке, зафиксировать их с помощью монтажной ленты. Раскладку легче выполнить после разметки. Для крепления рекомендуется использовать силиконовый клей, который наносится точечным способом. Одной капли на плитку достаточно.

• Располагать кристаллы с соблюдением зазора 3-5 мм, чтобы избежать деформирования поверхности при нагревании.

• Выполнить соединение проводников по краям фотоэлементов с общими шинами.

• Специальным прибором протестировать качество пайки.

• Герметизировать панель, нанеся герметик между плитками

Осторожно придавить их пальцами, чтобы края плотно прилегли к стеклу и промазать герметиком края рамки

• С боковой стороны каркаса установить соединительный разъем, к которому подключить диоды Шоттки.

• Закрыть рамку защитным стеклом. Уплотнить все соединения для предотвращения попадания внутрь влаги.

• Лицевую сторону панели обработать лаком.

• Закрепить панель на кровлю или другое место, расположенное на солнечной стороне.

Обходные диоды

Еще одним элементом, который очень желательно установить, но которым почему-то при конструировании солнечных генераторов все пренебрегают, – обходной или, как говорят, байпасный (англ. bypass — обход). Для чего он нужен? Взглянем на схему, приведенную выше. Нас интересует верхний по схеме модуль, состоящий из элементов SZ1-SZ30.

Пока все элементы освещены и исправны, батарея выдает заданные напряжение и ток. Закроем один элемент рукой. Оказавшись в тени, фотоэлемент начинает «буксовать» – вырабатываемое им напряжение падает, сопротивление возрастает в десятки раз. Результат – весь модуль практически перестает работать, поскольку все элементы в нем включены последовательно. То же самое произойдет, если какой-либо элемент будет разбит или выйдет из строя по любой другой причине. А теперь взглянем на схему ниже:

Пока все элементы работают, шунтирующие их диоды заперты обратным напряжением, вырабатываемым самими фотоэлементами. Как только элемент по каким-либо причинам перестанет работать, упадет вырабатываемое им напряжение. Диод откроется и пустит ток в обход неисправной ячейки. В результате весь модуль будет продолжать работать, а неисправность выльется лишь в небольшое падение напряжения, которое вырабатывала отказавшая ячейка.

Недостатки солнечных батарей

К сожалению, и этот практически неисчерпаемый источник энергии имеет определенные ограничения и недостатки:

  • Высокая стоимость оборудования – автономная солнечная электростанция даже небольшой мощности доступна далеко не каждому. Оборудование частного дома такими аккумуляторами стоит недешево, но помогает снизить расходы на оплату коммунальных услуг (электроэнергии).
  • Обустройство собственного жилища солнечными батареями потребует финансовых затрат.
  • Периодичность генерации — солнечная электростанция не способна обеспечить полноценную бесперебойную электрификацию частного дома.
  • Хранения энергии – в солнечной электростанции аккумуляторная батарея является самым дорогим элементом (даже батареи небольшого объема и панели на гелевой основе).
  • Низкий уровень загрязнения окружающей среды – солнечная энергия считается экологически чистой, однако производственный процесс батарей сопровождается выбросами трифторида азота, оксидов серы. Все это создает «парниковый эффект».
  • Использование в производстве редкоземельных элементов – тонкопленочные солнечные панели имеют в своем составе теллурид кадмия (CdTe).
  • Плотность мощности – это количество энергии, которое можно получить с 1 кв. метра энергоносителя. В среднем этот показатель составляет 150-170 Вт/м2. Это гораздо больше по сравнению с другими альтернативными источниками энергии. Однако несравнимо, ниже чем у традиционных (это касается атомной энергетики).

Выводы

Еще два десятилетия назад диковинкой казались микрокалькуляторы с фотоэлементами, что позволяло не менять в них «батарейку-таблетку» годами. Сейчас же мобильные телефоны со встроенной в заднюю крышку солнечной панелью никого не удивляют. А ведь это мелочь в сравнении с автомобилями и самолетами (пусть и беспилотными), которые научились передвигаться при помощи одной лишь солнечной энергии.

Будущее солнечных батарей видится точно таким же светлым, как само солнце. Хочется верить, что именно солнечные батареи позволят наконец-то вылечить смартфоны и планшеты от «розеткозависимости».
