Изготовление приспособлений для обработки столбов и балясин

Каждый мастер может самостоятельно изготовить приспособления для ручного фрезера, которые удовлетворят его личные нужды. К примеру, фрезеровочный станок используется для обработки тел вращения – предметов, имеющих округлую форму. К ним относятся столбы, балясины и другие деревянные элементы, имеющие сходную конфигурацию.

Но чтобы добиться положительного результата, необходимо подготовить приспособление, облегчающее вырезание пазов в телах вращения. С его помощью удастся выполнить продольные канавки и произвести обработку по круглому контуру.

Насадки для фрезера по дереву

Конструкция такого приспособления состоит из следующих элементов:

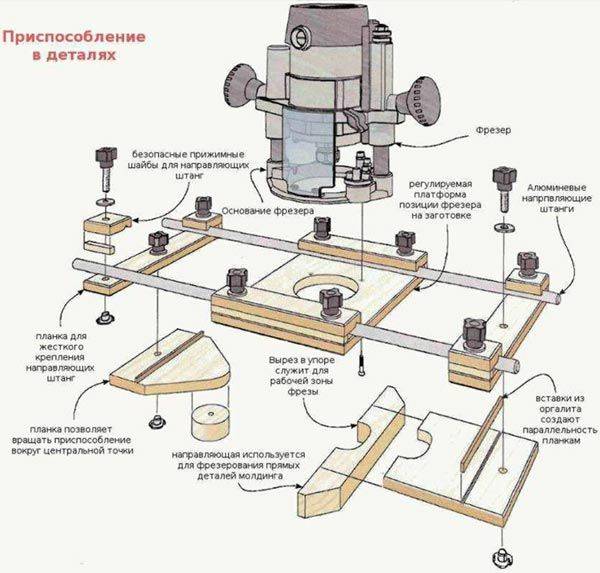

Приспособление по дереву в деталях

• корпуса;
• передвижной фрезерной каретки;
• диска для установки угла поворота;
• фиксирующих винтов, обеспечивающих неподвижность обрабатываемой заготовке;
• стопорного винта.

Чтобы приступить к работе, нужно поместить балясину в корпус устройства, закрепив ее винтами. С помощью поворотного диска деталь размещают под нужным углом и фиксируют стопорным винтом. Далее в движение приводится каретка с фрезером, который вырезает паз по всей длине заготовки. Чтобы вырезать следующий паз фиксацию изделия ослабляют и вновь располагают его под нужным углом.

Все эти операции желательно выполнять с помощником, который будет медленно вращать заготовку. Работу устройства можно автоматизировать, снабдив его приводом от электродрели или самого примитивного шуруповерта.

Для пазов на узких поверхностях

Выемки под замки или дверные петли можно выполнить и дрелью с долотом, но фрезер для этого подходит значительно лучше. Нужно только оснастить инструмент определённым приспособлением. Состоит оно из плоской пластины, которая крепится на основании устройства. Форма пластины может быть округлой или прямоугольной. На ней делаются 2 штыря, обеспечивающих ровный ход инструмента во время работы.

Главный параметр, которого необходимо придерживаться при изготовлении такого элемента, – ось каждого штыря должна быть на той же линии, что и центр фрезы. С условием соблюдения этого параметра паз будет вырезан именно в середине обрабатываемой детали безотносительно толщины. При необходимости смещения паза вправо или влево на соответствующий штырь надевается втулка такого размера, который нужен для желаемого сдвига.

Используя эту конструкцию, фрезер ведётся с плотным прижатием штырей к обеим сторонам заготовки.

Такой же эффект достигается, если использовать с фрезером два параллельных упора.

Даже одного упора может быть достаточно. Нужно укрепить заготовку между двух поверхностей, например досок, так, чтобы все три элемента находились в одной плоскости. Проблема недостаточной ширины детали в этом случае устраняется.

Когда часто приходится работать с узкими поверхностями, неплохим решением будет соорудить специальный стол из двух половин. Зажимая материал между ними, мастер легко добьётся эффекта одной плоскости.

Вырезание пазов округлой и эллиптической формы

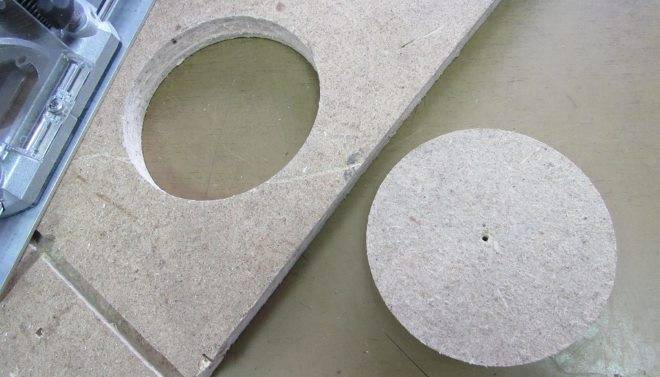

Чтобы ручным фрезером вырезать в дереве пазы в форме круга или эллипса, используют циркульные приспособления. Простейший циркуль для фрезера состоит из штанги. Один ее конец соединяется с основанием фрезера, а второй оснащается винтом и штифтом. Штифт вставляется в отверстие, выступающее в качестве центра окружности, по контуру которой формируется паз. Чтобы изменить радиус окружности паза, для выполнения которого используется такой циркуль для фрезера, достаточно сместить штангу относительно основания фрезера. Более удобными в использовании являются циркульные приспособления, в конструкции которых предусмотрены две штанги, а не одна.

Простейший циркуль-штанга часто идет в комплекте с фрезером

Оснастка, работающая по принципу циркуля, является достаточно распространенным типом приспособлений, используемых для работы с фрезером. С их помощью очень удобно выполнять фрезерование фигурных пазов с различными радиусами закругления. Как уже говорилось выше, типовая конструкция такого приспособления, которое можно изготовить и своими руками, включает в себя винт со штифтом, имеющим возможность перемещаться по пазу устройства и тем самым позволяющим регулировать радиус создаваемого паза.

В тех случаях, когда фрезером по дереву или другому материалу необходимо создать отверстие небольшого диаметра, используется оснастка другого типа. Особенностью конструкции таких приспособлений, которые фиксируются на нижней части базы фрезера, является то, что их штифт, устанавливаемый в центральное отверстие на обрабатываемой заготовке, располагается под основанием используемого электроинструмента, а не за его пределами.

Самодельный циркуль с двумя направляющими

Основание

Уголок

Направляющие

Центрирующий штифт

Циркуль в сборе. Вид снизу

Циркуль в сборе. Вид сверху

Используя специальные приспособления, ручным фрезером можно создавать в дереве не только круглые, но и овальные отверстия. Конструкция одного из таких приспособлений включает в себя:

• основание, которое может фиксироваться на обрабатываемом изделии из дерева вакуумными присосками или винтами;
• два башмака, которые перемещаются по пересекающимся направляющим;
• две монтажные штанги;
• кронштейн, соединяющий основание приспособления с фрезером.

За счет специальных пазов в кронштейне такого приспособления его опорная плита легко выставляется в одной плоскости с основанием фрезера. Если данная оснастка используется для выполнения фрезерования по круглому контуру, то задействуется один башмак, а если по овальному, то оба. Сделанный таким приспособлением вырез отличается более высоким качеством, чем если бы он был выполнен с использованием лобзика или ленточной пилы. Объясняется это тем, что обработка при помощи фрезера, используемого в данном случае, осуществляется инструментом, который вращается с высокой скоростью.

Результат работы с самодельным циркулем – круглое отверстие с ровными кромками

Вариант 1. Инструкция по изготовлению стола для ручного фрезера

Материалы для изготовления фрезерного стола

Для сооружения фрезерного стола понадобиться:

• 4 бруска квадратного сечения;
• обрезки ДСП и фанеры, размеры которых определяются при построении чертежа стола;
• метизы (гайки, болты, саморезы, петли и пр.);
• домкрат;
• металлический профиль;
• шестимиллиметровая стальная пластина;
• алюминиевые направляющие;
• подвижная каретка-упор (направляющая от пилы);
• ручной фрезер.

Чертеж самодельного фрезерного стола (вариант 1)

В любом случае, перед тем как начать делать любой такой стол, чертеж нужно выполнить с обозначением всех размеров и определением расположения рабочих элементов относительно друг друга.

Пошаговая сборка

Рассмотрим подробно каждый шаг по изготовлению и креплению каждого элемента самодельного фрезерного стола.

1-й шаг. Для изготовления стационарной основы для стола потребуются бруски и обрезки ДСП, из которых скручиваем опоры-ножки, дополнительно усиливаем жесткость с помощью горизонтальных соединительных панелей из фанеры. В правой боковой части вырезаем  отверстие под кнопку пуска, которая будет подсоединена к ручному фрезеру.

2-й шаг. Столешницу стола выполняем из ДСП.  Делаем ее подъемной вместе с фрезером, для чего устанавливаем петли и изготавливаем дополнительную основу-опору из 15-тимиллиметровой фанеры.

3-й шаг. Чтобы ровно перемещать обрабатываемую заготовку вдоль стола, например, чтобы прорезать в ней паз, применяется двигающаяся каретка-упор. В столешнице вырезаем канавку под направляющие подвижного упора и устанавливаем в нее металлический профиль. В качестве каретки-упора можно использовать направляющую от старой пилы.

4-й шаг. Продольный упор также выполняем из ДСП и делаем его подвижным для регулирования вокруг фрезы зазоров. Для обеспечения подвижности вырезаем в верхней части упора перпендикулярные пазы и крепим упор к столешнице фиксаторами. Посередине вырезаем небольшой паз для высасывания стружки и прочих отходов фрезерования.

5-й шаг. Из тонкой фанеры мастерим короб с отверстием для подсоединения шланга пылесоса, который будет удалять образовавшуюся в процессе фрезеровки пыль и стружку. Крепим короб сзади перпендикулярного упора.

6-й шаг. Берем шестимиллиметровую стальную пластину и прикручиваем ее к столешнице вровень с поверхностью. В процессе крепления следим, чтобы ее края не выступали над столешницей, иначе обрабатываемые детали будут за них цепляться. К пластине снизу будет крепиться ручной фрезер.

7-й шаг. Прикрепляем фрезер за алюминиевую подошву к низу пластины с помощью болтов, но не забываем предварительно просверлить в подошве отверстия под болты. Крепление ручного инструмента к съемной пластине, а не непосредственно к столу, обеспечивает экономию глубины фрезерования и позволяет легко заменять фрезу.

8-й шаг. Сооружаем лифт фрезера. Для этого используем автомобильный домкрат, позволяющий изменять высоту фрезы с максимальной точностью.

9-й шаг. Снимаем с фрезера ручки и вместо них прикручиваем алюминиевые направляющие, которые соединяем с механизмом домкрата.

Конструкция и видео самодельного фрезерного стола для ручного фрезера

Прежде чем приступить к изготовлению фрезерного стола необходимо точно определится с его конструктивными особенностями. Данная статья предоставляет инструкцию, согласно которой изготавливается простой фрезерный стол. Другие первого варианта сборки подробности смотрите на видео ниже.

Проверяем надежность крепления всех элементов – и фрезерный стол своими руками готов!

Предлагаем на ваш вкус еще несколько моделей фрезерный станков по дереву, сделанных своими руками.

Обслуживание

Высокую надежность крепления режущего элемента со сменными пластинами, которые закрепляются винтом, обеспечивает динамометрический ключ. Однако не стоит сильно затягивать винты, поскольку это скажется на сроке эксплуатации режущего инструмента и приведет к поломкам, деформациям пластин, или винта. Слабая затяжка приведет к появлению вибраций, что сильно скажется на точности обработки.

Чтобы повысить безопасность труда и надежность фрезерования резьбы нужно выполнять меры предосторожности: часто менять винты и следить, чтобы гнездо для пластины оставалось чистым, поскольку лишний мусор может передвинуть пластину

Фреза своими руками: изготовление самодельных фрез по дереву

Вопрос о том, как может быть изготовлена фреза по дереву своими руками, волнует не только домашних мастеров, которые самостоятельно занимаются плотницкими работами и моделированием, но и профессиональных отделочников. И главное тут не только в желании сэкономить, а в том, что серийные инструменты для обработки дерева, которые сегодня несложно приобрести в специализированных магазинах или на строительных рынках, часто не имеют требуемую конфигурацию рабочей части. Именно поэтому специалистам и домашним мастерам, применяющим такой инструмент, приходиться дорабатывать его серийные модели или изготавливать его с нуля, используя для этого стальные заготовки цилиндрической формы.

Самодельные фрезы по дереву

Копировальное кольцо

Копировальные кольца – устройства, используемые в качестве бортов.

Во процессе фрезерования кольцо движется по шаблону, придавая необходимое положение инструменту. Для крепления колец используют винты, резьбовые отверстия и усики.

Диаметр кольца примерно соответствует аналогичному показателю фрезера. Для изготовления устройства применяется сталь, способная выдерживать большие нагрузки. Гибкие металлы не используются, поскольку они быстро деформируются.

Для производства похожего устройства пригодится угловой рычаг и копировальные щупы. Угловой рычаг обладает шкалой, каждое деление равняется 0,1 мм. Она помогает центровать упорное копировальное кольцо под фрезой, чтобы создать нужную форму дырок на болванках. Для удобства к приспособлению добавляют защиту от стружки и опорную плату, способную улучшить качество обработки кромки.

Во время прорезания фрезер не дотрагивается до краёв кольца. В обратной ситуации режущий инструмент повредится и скоро выйдет из строя.

Использование копировальных шаблонов и колец

Шаблоны предназначены для производства конкретных видов изделий. Они помогают сделать форму готовых предметов более точной и ровной. Готовые шаблоны, которые можно приобрести в магазине, обладают следующими характеристиками:

1. Одни модели шаблонов используются для создания моделей по прямолинейному контуру, а другие предполагают круговую или угольную обработку. Часто для бытовых применяется шаблон, помогающий закруглять углы по разному радиусу.
2. Отдельные виды шаблонов дополняются кольцами или подшипниками для ручной обработки. Если в модели есть кольцо, то при обработке оно не дотрагивается до краёв фрезера.
3. Шаблоны применяются и при фрезеровании болванок с пазами необычной формы. К примеру, достаточно быстро своими руками изготавливается шаблон для создания пазов к петлям дверей.

Для изготовления шаблонов в бытовых условиях используют деревянные заготовки. Делается это из-за того, что древесина легко поддаётся обработке, поэтому на ней можно выполнить любые узоры для будущих работ. А при фрезеровании шаблон идеально состыкуется с предметами обработки из-за его способности точно повторять геометрию предмета.

Для изготовления шаблона своими руками кусок древесины помещают под фрезер и после нанесения разметки вырезают причудливые формы. Для использования в работе шаблон прикрепляется к болванкам двусторонним скотчем и прижимается струбцинами. Особенно удобно при помощи самодельных шаблонов обрезать не весь край материала, а только его углы.

Шаблоны для фрезера

Очень большое распространение получили шаблоны. Они изготавливаются для производства конкретных изделий. Именно поэтому довольно большое распространение получил вопрос, как сделать шаблон для фрезера своими руками.

Фрезерный шаблон характеризуется следующими особенностями:

1. Некоторые варианты исполнения предназначены для фрезерования заготовки по прямолинейному контуру, другие под углом или округлой формы. Очень часто применяется шаблон для фрезерования закругленных углов различного радиуса.
2. Некоторые модели рассматриваемой оснастки оснащаются кольцами или подшипниками. Они подходят для ручных фрезеров. В случае применения кольца следует учитывать, что он не должен соприкасаться с установленным режущим инструментом во время фрезерования заготовки.
3. Довольно сложной задачей можно назвать создание пазов необычной формы. В последнее время фрезерование пазов проводится при применении именно рассматриваемой оснастки. К примеру, можно быстро сделать трафарет для резьбы по дереву фрезером или для создания паза, подходящего к дверным петлям.

Шаблоны для фрезера своими руками зачастую изготавливаются из дерева. Этот выбор можно связать с тем, что подобный материал характеризуется высокой степенью обрабатываемости. Именно поэтому узоры на дереве ручным фрезером получить намного проще, так как шаблон будет полностью повторять геометрию.

В продаже можно встретить самые различные шаблоны, к примеру, ласточкин хвост. Однако, практически все мастера сталкиваются с тем, что приходится создавать подобное изделие своими руками при изготовлении уникальных деталей для мебели или других изделий.

Установка циркулярной пилы в самодельный стол

После изготовления основного корпуса, происходит установка электропилы в самодельный стол.

1. На этапах изготовления конструкции стола в столешнице были выпилены все необходимые отверстия.
2. Во время установки стационарной пилы необходимо идеально отрегулировать наклон инструмента, иначе выпилка деревянных деталей будет проходить некачественно. Первым делом необходимо установить инструмент на готовую столешницу во все пазы и определить, нужно ли менять наклон. Если угол не соответствует желаемому, то придется его подрегулировать с помощью специальных болтов, это самый простой вариант. Либо можно выпилить специальные брусочки, которые будут прикрепляться к столешнице, а уже сверху на них, под нужным углом будет крепиться электропила.
3. Если инструмент установлен на месте правильно, все отверстия сходятся, нужно поставить и прикрепить подошву к столу болтами и затянуть их с внутренней стороны с помощью гаек с пружинными шайбами.
4. После того как ручная дисковая пила будет установлена, надо взять брусок немного больше, чем те, с помощью которых происходило регулирование угла наклона, и закрепить его на столешнице в том месте, где была отмечена платформа пилы.

Что можно делать фрезером по дереву в зависимости от его мощности

С помощью обычного ручного фрезера можно скруглять углы и торцы мебельных щитов из дерева и МДФ, сверлить отверстия, оформлять радиуса и выравнивать углы, фрезеровать и пазовать поверхности. Однако функциональность и удобство пользования определенной моделью напрямую зависит от мощности. Исходя из того, что вы планируете делать фрезером, подбирается тот или иной вариант инструмента.

• Ручные фрезеры малой мощности (500-1200 Вт). Данный вид ручных фрезеров предназначен для работы с фрезами с рабочим диаметром порядка 32мм и хвостовиками 6-8мм. Подойдет для тех, кто занимается изготовлением мелких бытовых предметов из дерева (посуды, навесных полочек, рамок, шкатулок и т.д.). Или планирует использовать время от времени для решения определенных задач.
• Фрезеры средней мощности (1200-1900 Вт). Мощность фрезера, в конечном счете, определяет его вес и размер, более габаритным и тяжелым инструментом сложнее обрабатывать какие-то мелкие детали. Оптимальная длина хвостовика фрез для прибора средней мощности – 8-12мм.
• Фрезер большой мощности (1900-2400 Вт). Предназначен для изготовления мебельных фасадов, распила, обработки длинных кромок и других работ с габаритными деталями. Чаще всего закрепляется с помощью различных приспособлений на верстаках и рабочих столах, вручную, держа инструмент на весу, сложно добиться нужной точности и аккуратности в обработке поверхностей и торцов.

При больших объемах работ не всегда рационально тратить время на несколько подходов для обработки каждой заготовки. Поэтому лучше в этом случае приобрести фрезер большой мощности.

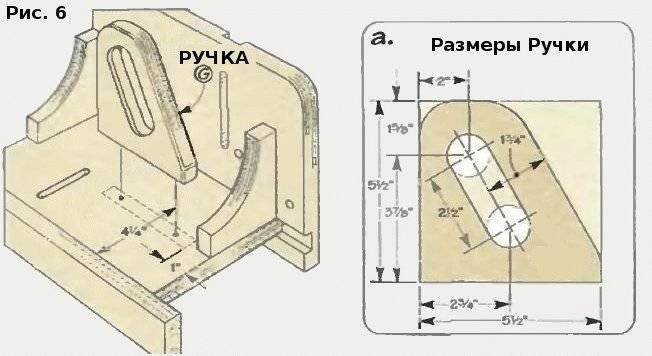

Вертикальная панель.

Вертикальная лицевая панель (Е) соединяется с подвижной платформой и поддерживает вертикально заготовку во время резки, см. Рис. 4. Это кусок фанеры толщиной 3/4″, у которой верхние углы скруглены. Для создания угла в 90 градусов нужно в панели вырезать глубокий паз и просверлить монтажные отверстия перед соединением ее с подвижной платформой.

Паз и слот в панели. Паз вырезают на внутренней стороне панели внизу, по размеру: толщины фанеры подвижной платформы плюс толщина фанеры основания, см. рис. 4. На лицевой стороне панели вырезают паз под задний упор, который добавим позже. Изготовьте слот шипорезное приспособление на циркулярный способом рассмотренным выше, он позволяет регулировать упор для перемещения его вверх и вниз, рис. 4.

Сверление отверстий. Просверлите четыре дополнительных отверстий под крепежные шурупы с лицевой стороны вертикальной панели, см.рис.4. Примечание: Просверлите дрелью также три отверстия (они будут использованы позже для сборки приспособления): два отверстия диаметром 3/8″ и одно 1/4″, см. рис. 4. Теперь вы можете соединить вертикальную панель (E) к подвижной платформе (B).

Упоры. Пара упоров (F) придают вертикаль соединяемым вместе деталям, см.рис.5 и 5а. У каждого упора сделаны вырезы, просверлены отверстия под шурупы, которыми они соединяются с подвижной платформой и вертикальной панелью. Убедитесь, что вертикальная панель установлена под 90 градусов к циркулярному столу, см.рис.5.

Ручка. И последнее, чтобы подтолкнуть шипорезное приспособление на циркулярный, я добавил ручку (G) вырезанную из фанеры толщиной не менее 3/4″, см.рис.6.

Подготовка к работе

В создании красивых деревянных изделий большое значение имеет прохождение практических уроков работы ручным фрезером. Начинать следует с легких моделей и простых операций. Работать удобнее с инструментом погружного типа, имеющего колонны, направленные перпендикулярно подошве. По ним опускается корпус с двигателем и инструментом. На них значительно проще регулировать глубину резания и затрачивается меньше сил для управления инструментом.

Сначала следует изучить, как работает ручной фрезерный станок по дереву. В корпусе установлен двигатель. Вращавший момент передается шпинделю и непосредственно на закрепленный цангой инструмент. Опирается ручной фрезерный станок по дереву на подошву. В ней напротив шпинделя сделано окошко, через которое инструмент опускается в рабочую зону. Напротив оси фрезы имеется насечки. По ним оператор ориентируется при ручном режиме резания по разметке.

Фрезерование древесины производится за счет вращения фрезы, закрепленной цангой в шпинделе. Инструмент вручную ведется по линии разметки или применяются для создания красивой лини реза шаблоны и специальные приспособления.

Мастера отмечают широкие возможности фрезерного станка по дереву. Основные выполняемые им операции:

• сверление отверстий;
• выборка четвертей;
• фрезерование пазов, шлицев;
• создание шипов различной формы;
• выравнивание боковых поверхностей;
• подгонка посадочных мест;
• профилирование кромки;
• вырезание дисков различных размеров;
• декоративная резьба по дереву.

Умельцы самостоятельно создают приспособления и увеличивают количество операций, выполняемых ручным фрезерным станком по дереву.

Как сделать самодельный лифт для фрезера

Кроме приведенного выше варианта, направляющую можно сделать и другими способами. Наиболее распространенными из них являются:

• при помощи домкрата. Несмотря на свою громоздкость, такой способ обеспечивает точность настройки глубины фрезерования. Кроме того, домкрат можно оснастить электроприводом;
• с приводом от резьбовой шпильки. Является наиболее простым и наименее трудоемким вариантом. Однако для настройки необходимо постоянно держать под рукой шестигранник или отвертку для регулировки уровня фрезерования;
• с цепной передачей. Сложный, но весьма эффективный подъемник для фрезера. Кроме цепи и приводных звездочек в сборочной схеме присутствуют направляющие шпильки, электромотор и переключатель положения подъема. Несмотря на весьма сложный процесс изготовления, такой лифт обеспечивает наиболее точный процесс настройки.
