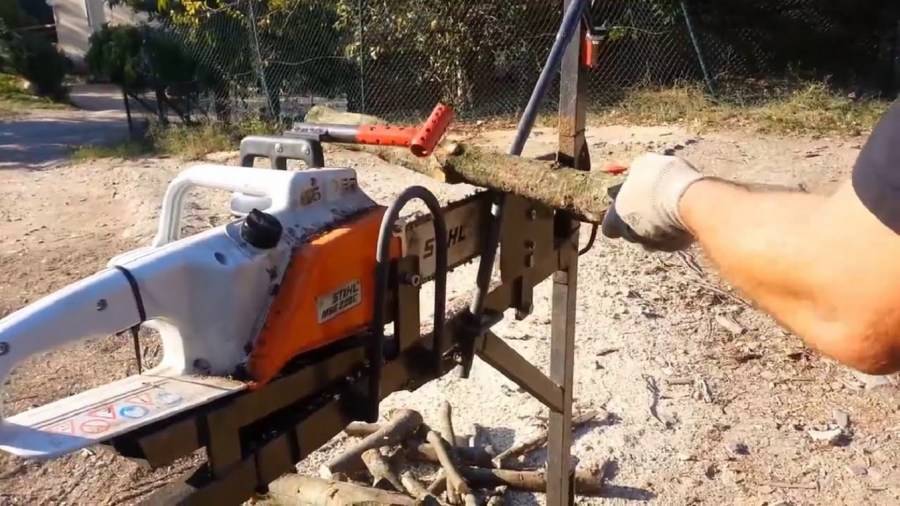

Приспособление из бензопилы для распилки дров

Преимущества

Наличие каретки для бензопилы позволяет:

1. Минимизировать время, необходимое для установки и демонтажа переносной лесопилки.
2. Облегчить управление пилой, поскольку для её перемещения будут применяться специальные направляющие.
3. Иметь в распоряжении рабочую поверхность, которая не ржавеет, и не загрязняется отходами.
4. Со временем модернизировать производство, увеличивая размеры каретки.
5. Увеличить массу и размеры сечения перерабатываемого бревна, поскольку в каретке предусматривается привод перемещения заготовки.
6. Повысить точность обработки, поскольку для продольного пиления с заданной точностью предусматриваются фиксирующие ограничители.
7. Повысить безопасность оператора при загрузке бревна (увеличивается также его стабильность при резке).

Ряд преимуществ имеют чисто потребительский характер: например, мини-лесопилку можно разбирать на фрагменты длиной не более метра, которые можно легко транспортировать в багажнике легкового автомобиля. В конструкции промышленных моделей предусматриваются также удобные транспортировочные ручки и устойчивые при работе бензопилы нижние опоры.

Каретка для бензопилы своими руками. Чертежи

Поскольку цена профессионально производимого оборудования (подобного тому, которое описано в предыдущем разделе), колеблется в пределах 2500…3000 долл. США, нетрудно прийти к заключению, что для продольного пиления лесоматериала можно изготовить и собственную конструкцию каретки.

Сообразно размерам используемых бензопил, габариты каретки в сборе, а также её внешний вид представлены на рисунке.

Изготовление и сборка каретки для бензопилы производится в следующей последовательности. Вначале к монтажу подготавливается двигатель привода. Для этого снимают шкив привода и устанавливают муфту включения, в результате получается готовая режущая головка. Под монтажную пластину двигателя необходимо изготовить опорный кронштейн. Изменением диаметра шкива можно управлять скоростью резания лесоматериала – до 2,5 раз быстрее, чем это допускается базовой частотой вращения двигателя. Для снижения температуры и исключения варианта заклинивания двигателя, его выходной вал шлифуют таким образом, чтобы звёздочка цепного привода без учёта габаритов центрального подшипника плотно прилегала к кронштейну.

Наличие ременной передачи на валу, который приводит в движение цепь, обеспечивает защиту двигателя от вибрации и сотрясений, создаваемых цепью. Остаётся отрегулировать зацепление, чтобы получить правильную скорость цепи. Затем необходимо установить на приводной вал подшипники для более интенсивных условий эксплуатации, с повышенной несущей способностью.

Большинство ремонтно-строительных работ по дому требует наличия необходимых материалов. Приобрести доски или брус нужного размера — не проблема, но иногда бывает нужен пиломатериал определенного размера. Часто требуются планки из той или иной породы дерева, нестандартной толщины или ширины. Наконец, просто имеется несколько бревен, из которых надо напилить доски. Решить подобные проблемы возможно, понадобится только каретка для бензопилы, созданная своими руками.

Это нехитрое приспособление позволяет делать лафет, брус или доски нужной толщины из бревен любого вида. Особенно ценно такое приспособление тем, что дает возможность переработать нестандартные бревна — короткие, неровные или сильно искривленные. Рассмотрим этот вопрос внимательнее.

Мобильные приспособления

Сделать приспособление мобильным, можно соорудив раскладные козлы. Но это трудоемкий и затратный в финансовом плане процесс. Вам для этого понадобятся: 4 крепких небольших бруса, труба из металла длиной 1-3 м, ограничитель, сверла для деревянных деталей.

Процесс сборки довольно простой. Из доски толщиной 50 мм нужно изготовить брусы. Сделать отметки надрезов для ножек. Сделать отверстия для трубы на каждой планке.

Запустить в них основание и установить ножки. Установить ограничитель, чтобы они не разъезжались в стороны.Металлические козлы

Наиболее прочный, устойчивый и долго эксплуатируемый вариант приспособления для распиловки древесины. Чтобы его создать самостоятельно потребуются:

• труба (уголок) диаметр которой 5,0 см – 5 штук, для основания,
• деревянный брус не более 10 см и сечением 50х59 мм,
• болгарка или ножовка,
• измерительная рулетка,
• кусочек мела,
• аппарат для сварки, болты.

Прежде чем преступить к работам необходимо подготовить эскиз будущего приспособления. После этого можно начинать подготовку основной балки, с отметками для устройства ножек и рогов.

Затем подготавливаются прочие необходимые конструкционные элементы. Для мобильности сооружения соединительные узлы нужно сделать на болтах, чтобы при необходимости их разобрать.

Соединения стационарного устройства можно приварить сварным станком. В завершении на основании фиксируется брус на всю длину конструкции во избежание соприкосновения пилы и металла.

Как сделать своими руками козлы для распиловки дров двуручной пилой

Кто когда-нибудь пилил большое количество бревен двуручной пилой «дружба» (именно так, с маленькой буквы. Это не марка пилы, а намек на дружбу двух пильщиков), тот хорошо знает, насколько важна правильно подобранная высота бревна на козлах. Считается, что самая удобная высота – от 90 до 110 см. Спину сгибать сильно не нужно в наклоне вперед, приседать не приходится, работается удобно и быстро. Ведь длительная работа в неудобном положении на следующее утро уподобит вас заржавевшему железному дровосеку – спина и колени сгибаться будут с большим трудом.

Важно! Основные требования к козлам: устойчивость и прочность. Прочность требуется из-за большого веса бревен и поперечных попеременно меняющих направление усилий, которые прикладывают пильщиков

Эти усилия будут расшатывать козлы, поэтому на Х-образные стойки («ног надо пускать хороший брус со стороной минимум 100 мм.

Для того чтобы сделать козлы для пилки дров, нам потребуется:

• Брус 100х100 мм длиной 1100 мм. Он пойдет на основу конструкции. В качестве основы можно использовать также ровное сухое и не очень толстое бревно.
• Брус 50х50 мм, четыре отрезка по 1100 мм каждый. Они станут «ногами» у козел.
• Брус 50х50 мм, два отрезка по 350 мм. Из них сделаем «рога».
• Брус 50х50 мм, два отрезка по 1100 мм для обвязки «ног».
• Саморезы 5х100 мм, всего порядка 30 шт.
• Пропитка «Биозащита».

На брусе, который будет служить основой, делаем пропилы. Пропилов делаем 12, по два на каждый паз. Нам будут нужны 6 пазов, каждый глубиной 25 мм, для «ног» и «рогов».

Важно! Старайтесь делать пропилы чуть уже бруска. Буквально на 2 мм

То есть вместо 50 мм делаем пропилы на 48 мм. Так брус войдет в паз с усилием, и вся конструкция будет прочнее.

Стамеской и молотком выбираем по намеченным пропилам пазы. В пазы с усилием загоняем подготовленные куски бруса: четыре «ноги» и два «рожка». Закручиваем саморезы. Ножовкой под углом отпиливаем концы бруса, который служит «ногами», таким образом, чтобы козлы прочно и ровно стояли на земле. Основа козел собрана.

Делаем обвязку «ног». Один конец бруса крепим к «ногам» с внутренней стороны, другой – с внешней. Теперь мы уверены, что «ноги» не разъедутся в стороны. Поперечные «усилители ног» также фиксируем саморезами. Если концы бруса выступают, ножовкой спиливаем их «заподлицо» с «ногами». Обрабатываем биозащитой и можно приступать к распиловке дров.

Помимо «классического» варианта козел из дерева, можно изготовить металлические козлы. Такая конструкция будет легче и прослужат дольше. Изготавливаются они из стальной трубы прямоугольного профиля со стороной не менее 50 мм. Для удобства хранения лучше крестовины и обвязку крепить болтами, а не сваркой. При креплении болтами конструкцию можно будет разбирать.

Важно! Конструкция не должна быть легкой, иначе она будет неустойчивой во время работы. И делайте конструкцию по своему росту

Куски трубы крепятся между собой под углом 45°. Получившиеся три крестовины для жесткости обвязываются такой же трубой горизонтально и по диагонали.

Как видите, козлы для пилки дров можно достаточно просто изготовить своими руками. Материала для их изготовления требуется совсем немного, и он доступен. Только следует помнить, что козлы должны быть обязательно устойчивыми, прочными и соответствовать росту пильщика.

Как сделать пилораму из бензопилы

Если нужна мини пилорама из бензопилы, то здесь все просто. Требуется взять металлические уголки, и сварить соответствующую конструкцию. При этом понадобится только предварительно подготовить чертеж, на котором спланировать конструкцию конечного оборудования.

Второй вариант, когда нужна домашняя пилорама, при изготовлении которой понадобятся:

1. Бензопила, которая используется в качестве приводного режущего источника
2. Механизм для передвижения заготовок. Это исключит необходимость передвигаться пильщику по заготовке, что является небезопасно
3. Устройство для фиксации заготовок в конструкции оборудования. Фиксировать заготовку нужно для того, чтобы исключить ее проворачивание при воздействии режущим инструментом. Если не закрепить бревно, то оно будет проворачиваться, что снизит не только производительность труда, но еще и в итоге получится неаккуратная заготовка в виде доски

Имея представление о том, что собой представляет самодельный вариант устройства, можно приступать к его реализации. Здесь сразу нужно отметить, что изготовить пилораму можно любой сложности, на что, как говориться «горазды руки». Однако цель данного материала в том, чтобы показать, как сделать самую простую пилораму с использованием бензопилы.

https://youtube.com/watch?v=gN4vadSfvUU%3F

Это интересно! Главное правило при изготовлении самодельной пилорамы из бензопилы — это предусмотреть механизм регулировки толщины получаемых досок. Реализуется данное действие за счет станины, к которой крепится инструмент, а также регулировочных винтов.

Приспособление для распиловки бревен бензопилой: учимся изготавливать своими руками

Огромное количество бытовых и производственных задач требуют распиловки деревянных бревен. Для этого создан целый арсенал вспомогательного оборудования, большая часть из которого стоит очень дорого, почему используется только в крайнем случае. Гораздо проще применять для этого бензопилу, для которой тоже изобретены всевозможные вспомогательные средства, в значительной мере упрощающие не только процесс заготовки дров, но и распускания бревен на доски даже без помощи стационарной пилорамы. В данной статье мы и поговорим о том, какими они бывают и что требуется для их самостоятельного изготовления.

Преимущество распилки бревна бензопилой

Метод распила бревен с помощью бензопилы имеет несколько достоинств.

Возможность работать при любых условиях – бензопила не боится влажности, поэтому распиливать бревна специалисты могут во время дождя, оборудование в таком случае не испортится.

Высокая производительность – разрешено осуществлять работы по дереву на протяжении всего дня, но надо учесть, что мощность аппарата обязана быть не меньше 7 лошадиных сил.

Автономное устройство – оборудование работает на бензине, не зависит от электричества, рабочее место монтируется на любом участке, где будет удобнее проводить процесс.

Составные части бензопилы

Удобство в работе – бензопила снабжена плавным пуском и регулировкой скорости вращения цепи, указанные условия обеспечивают получение качественного результата новичкам в таком деле.

Несомненным преимуществом является то, что оборудование стоит гораздо дешевле, чем небольшая пилорама. Во время поломки ремонт обходится недорого, не занимает много времени.

Каретка для бензопилы своими руками. Чертежи

Поскольку цена профессионально производимого оборудования (подобного тому, которое описано в предыдущем разделе), колеблется в пределах 2500…3000 долл. США, нетрудно прийти к заключению, что для продольного пиления лесоматериала можно изготовить и собственную конструкцию каретки.

Сообразно размерам используемых бензопил, габариты каретки в сборе, а также её внешний вид представлены на рисунке.

Изготовление и сборка каретки для бензопилы производится в следующей последовательности. Вначале к монтажу подготавливается двигатель привода. Для этого снимают шкив привода и устанавливают муфту включения, в результате получается готовая режущая головка. Под монтажную пластину двигателя необходимо изготовить опорный кронштейн. Изменением диаметра шкива можно управлять скоростью резания лесоматериала – до 2,5 раз быстрее, чем это допускается базовой частотой вращения двигателя. Для снижения температуры и исключения варианта заклинивания двигателя, его выходной вал шлифуют таким образом, чтобы звёздочка цепного привода без учёта габаритов центрального подшипника плотно прилегала к кронштейну.

Наличие ременной передачи на валу, который приводит в движение цепь, обеспечивает защиту двигателя от вибрации и сотрясений, создаваемых цепью. Остаётся отрегулировать зацепление, чтобы получить правильную скорость цепи. Затем необходимо установить на приводной вал подшипники для более интенсивных условий эксплуатации, с повышенной несущей способностью.

Техника безопасности и средства индивидуальной защиты

Цепная пила — источник повышенной опасности, работа с ней требует соблюдения определенных правил.

1. Оператор при работе с инструментом должен находиться в нормальном состоянии. Запрещено использование бензопилы в алкогольном или наркотическом опьянении.
2. Запрещено прикасаться руками к пильной гарнитуре в то время, когда двигатель на бензопиле запущен.
3. Во избежание попадания опилок в глаза оператор при работе пилой должен надевать защитные очки или использовать щиток.
4. Бензопила громко работает, поэтому необходимо позаботится о защите органов слуха. Используйте наушники или специальные вкладыши (беруши).
5. В процессе валки дерева есть риск падения сухих веток на оператора, поэтому выполнять работу необходимо в шлеме или каске.
6. Обувь должна быть прочной и не скользящей, лучше всего использовать специальные ботинки в носках которых установлены защитные пластины, предотвращающие получение травмы если цепь порвется и попадет в ногу.
7. Одежда должна плотно облегать тело это снизит риск её попадания и наматывания на цепь. Материал, из которого изготовлена одежда, должен быть плотным и прочным.
8. Работать бензопилой в одиночку не рекомендуется.
9. Нельзя заправлять топливо в помещении, а также непосредственно на месте проведения работ, после заправки необходимо проконтролировать затяжку пробки горловины бака.
10. Запрещено заправлять пилу во время работы двигателя.
11. Транспортировка пилы в собранном состоянии разрешается только с надетым защитным чехлом шины.

Это далеко не весь перечень правил, которые нужно помнить и соблюдать, для того чтобы не получить травму. Более подробные инструкции можно найти в руководстве, которое поставляется со всеми бензопилами.

Как правильно сделать своими руками – пошаговая инструкция

Для изготовления каретки необходимо выполнить следующие действия:

• создать рабочий чертеж устройства, указав все необходимые размеры.

  По нему составляется спецификация на все материалы, соединения, дополнительные элементы сборки. При создании чертежа каретки учитываются предполагаемые объемы работ, размеры заготовок, марка бензопилы, а также возможности и предпочтения владельца;

• подготавливаются все необходимые материалы и инструменты. Приобретаются готовые элементы конструкции (по возможности), изыскиваются нужные приспособления и станки;
• изготовление направляющих требует наличия ровной площадки, на которой можно сварить основание для каретки. Оно состоит из двух направляющих полос, соединенных с опорной конструкцией для заготовки. В качестве основания могут быть использованы отрезки бруса, шпалы, металлические поперечины. Если планируется сделать переносной вариант, то придется заранее продумать способ быстрой сборки основания с помощью резьбовых соединений;
• тележка представляет собой две пары колес на осях, которые через ступицы крепятся к опорной раме. Иногда используют готовые колеса, вращающиеся вокруг своей оси на специальной площадке. Этот вариант вполне допустим, но он снижает точность перемещения режущего инструмента, из-за чего доски могут получить волнистую поверхность. Необходимо учесть, что массивная тележка обеспечит большую точность и безопасность пиления;
• механизм фиксации инструмента обычно совмещают с устройством настройки размера. Есть два варианта — с неподвижной бензопилой и передвигающимся ограничителем, или с подвижной площадкой, на которой закреплен инструмент. Второй вариант намного эффективнее, но сложнее в техническом отношении. Как правило, используют части от механического домкрата, к верхней части которого приваривают площадку для крепления бензопилы, а нижнюю жестко фиксируют на тележке. Необходимо установить вертикальные направляющие, обеспечивающие достаточную жесткость и снижающие нагрузку на механизм подъема во время работы;
• контрольно-измерительная рейка с делениями позволяет настраивать высоту подъема пилы. Проще всего приварить к тележке вертикальную планку, а на площадке для пилы — указатель. Впоследствии к планке можно прикрепить линейку, предварительно отградуировав ее положение по пробному распилу. Устройство простое, но весьма полезное и значительно упрощающее рабочий процесс;
• механизм подачи бензопилы обычно представляет собой электродвигатель с понижающим редуктором. Он устанавливается так, чтобы имелась возможность перемещения режущего органа в обе стороны. Учитывая, что присоединение электропитания не всегда возможно и целесообразно, обычно обходятся ручным механизмом подачи. Самый простой вариант — рукоятка, установленная на тележке в таком месте, чтобы исключить возможность травмирования при разрыве цепи или иных ситуациях. Этот вариант удобен тем, что работу бензопилы приходится постоянно регулировать, увеличивая или уменьшая подачу топлива.

Описанный вариант не является единственно возможной конструкцией. Могут быть использованы другие способы подачи инструмента, крепления бензопилы или бревен. Выбор оптимальной методики является прерогативой владельца.

Составные элементы

Типовая конструкция каретки для бензопилы состоит из следующих частей:

1. Опорной рамы с направляющими, которые собираются непосредственно на месте использования с применением стандартных секций.
2. Системы автоматического контроля параметров деревообработки, в которую входят конечный выключатель, датчики контроля глубины реза, температурные детекторы, узлы измерения текущих вибраций инструмента и пр. Набор таких узлов у каждого из производителей кареток различен.
3. Измерительные шкалы, устанавливаемые на направляющих.
4. Двигатель перемещения каретки.

Дополнительного обслуживания оборудование не требует.

В качестве примера рассмотрим схему и возможности портативной лесопилки Logosol F2 Farmer с кареткой под бензопилу. Она предназначается для продольной распиловки брёвен диаметром до 60 см и собирается из стандартных секций длиной 1 м, которые изготавливаются из анодированного алюминия.

Имеется два варианта привода:

• Для бензопил с ручной подачей используется конструкция с 4-метровой направляющей, по которой производится вертикальное и горизонтальное перемещение каретки. Наиболее подходящим типом бензопилы для такой цепной пилорамы является Stihl MS391. Мощность двигателя — 3,3 кВт при массе 6,4 кг. Если использовать пилу большей мощности, например, Stihl MS661, то распиловка пойдёт ещё быстрее.
• Для бензопил, которые оснащены функцией автоматической подачи, больше подойдёт Logosol Log Moulder. Это комплекс, включающий приводную каретку, имеющую возможность изменять производительность и скорость движения пильного плотна в зависимости от усилия сопротивления обрабатываемого материала. Установка применяется преимущественно для электрических пил, но может быть приспособлена и под бензиновые.

Самодельное оборудование

Самодельная шинная пилорама представляет собой агрегат, который осуществляет распиловку леса цепью, закреплённой на шине. Поэтому во многих источниках такую установку называют самодельной цепной пилорамой.

Процесс пиления происходит в результате работы двигателя. Сам мотор может быть как бензиновым (дизельным), так и электрическим. Главным положительным фактором установки бензопилы на каркас является то, что пила может быть в любой момент снята и использована по изначальному предназначению.

Видео:

https://youtube.com/watch?v=KxtDdf-N3pY

Козлы для Распиловки Дров Своими Руками

Козлы для распиловки дров своими руками — соединения конструкции

Козлы для распиловки дров своими руками — чертеж конструкции

Конструкция козлов для распиловки дров состоит из трех Х-образных соединений и четырех поперечных планок. Все размеры приведены на чертеже выше. Изделие получается устойчивое, способное выдержать даже крупное бревно.

Козлы для распиловки дров своими руками — соединение болтами

Козлы рекомендуется соединять на болты с шайбами, чтобы было удобно складывать после использования. Если же вам не принципиально делать складную конструкцию, то можно ограничиться мебельным шурупом, или просто четырьмя саморезами.

Козлы для распиловки дров своими руками — сверление отверстия

Козлы для распиловки дров своими руками — подготовка поперечных планок

Козлы для распиловки дров своими руками — чертеж с размерами планок

На чертеже выше показаны размеры и места высверливания отверстий на планках

обратите внимание, что для каждой из сторон расстояние между отверстиями разное

Козлы для пилки дров своими руками — сборка

Сборка козлов для пилки дров происходит следующим образом — струбцинами закрепляем брус и по уровням крепим поперечные планки. Затем вкручиваем болты и фиксируем их гайками на шайбах.

Козлы для пилки дров своими руками

Ну и еще разок покажу козлы в работе. По-моему очень удобно и практично получилось! Берите себе на заметку, покупайте материалы и делайте такие козлы для пилки дров своими руками! Всего доброго!

Другие варианты

Простейший вариант козел — с основой из бруса.

Трехрожковые и двухрожковые козлы из бревна.

Запись опубликована в рубрике Дачное строительство. Добавьте в закладки постоянную ссылку.

Классический вид станка представлен несложной конструкцией.

Материал для изготовления дровопильного оборудования более чем доступен и выбирается по усмотрению: деревянный брус, тонкие стволы деревьев, металлический профиль, подручный металлолом.

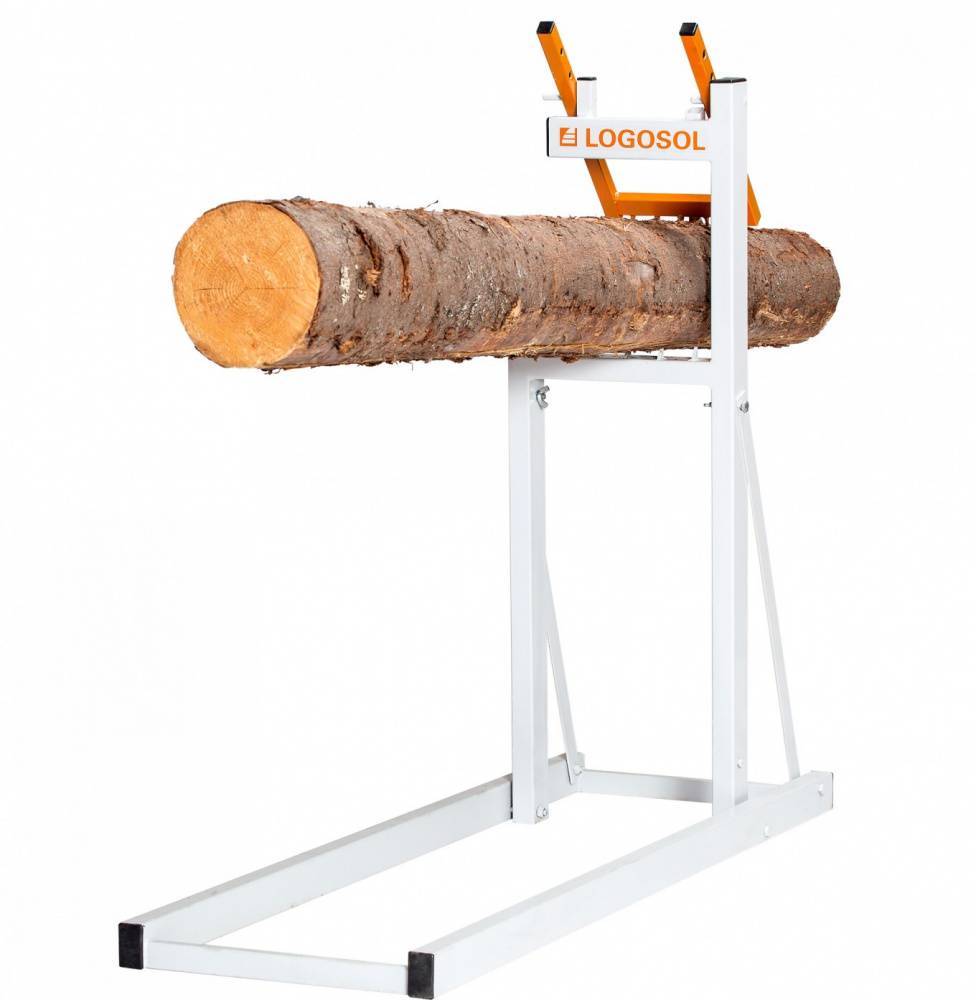

Основные требования, предъявляемые к козлам

При изготовлении козел своими руками важно помнить, что главным в их конструкции является устойчивость и прочность

• Как согнуть трубу — рекомендации и советы по проведению работ в домашних условиях

• Бензиновая мотопомпа — качаем воду без привязки к розетке, основные требования к устройству

• Дровокол своими руками — механизированная подмога при заготовке дров на зиму (фото + видео)

Прочность необходима для того, чтобы выдерживать значительный вес распиливаемых бревен, а также постоянно меняющиеся, расшатывающие конструкцию силы, прилагаемые участниками распиловки дров.

По этой причине в крестообразном основании козел следует использовать брусья квадратного сечения не менее 10 х 10 см.

Далее излагается, как сделать козла для распиливания дров. Требуемые материалы:

• Деревянные брусья в сечении 10 х 10 см, длиной 110 см. Они используются для изготовления основы козел. Также подойдут гладкие, высушенные, не толстые бревна.
• 4 деревянных бруса в сечении 5 х 5 см, длиной 110 см. Они предназначены для «ног» конструкции.
• 2 бруса в сечении 5 х 5 см, длиной 35 см. Они предназначены для верхних деталей конструкции.
• 2 деревянных бруса в сечении 5 х 5 см, длиной 110 см для крепежа «ног».
• Средство «Биозащита» для обработки деталей конструкции.

На основном брусе следует сделать 12 пропилов, из которых затем вырезаются 6 пазов глубиной 2,5 см для верхних («рогов») и нижних («ног») деталей конструкции.

С помощью стамески и молотка изготавливаются пазы, в которые вбиваются отрезки брусьев для 4 «ног» и 2 «рогов и фиксируются шурупами.

Под необходимым углом спиливаются окончания брусьев, служащих «ногами», с такой целью, чтобы вся конструкция была устойчива. На этом работа по сборке основания закончена.
