Производство меди

Глубина

Припуск – это толщина слоя, который удаляется с заготовки для получения необходимого размера. Во время обточки он удаляется в несколько этапов за некоторое количество срезов. Толщина снимаемого слоя за один проход называется глубина резания. В расчетах и технологичных таблицах данный параметр обозначается как t.

При обточке он равен половине диаметра. До и после обработки вычисляется по формуле:

t = (D-d)/2, где D – диаметр заготовки, d- заданный диаметр детали.

Идеальный вариант удаления припуска – 1 проход. Однако на практике токарные работы включают черновой этап обработки и чистовой. При необходимости повышенной точности есть и получистовой этап. При соблюдении всех правил добиться требуемого результата можно за 2-3 прохода.

Месторождения в России и мире

На территории России существует немало достаточно крупных месторождений медных руд:

Аллареченское, Мончегорское, Печенга – Мурманская область.
Гайское – Оренбургская область.
Михеевское, Томинское – Челябинская область
Юбилейный, Сибайское, Подольское, Западно-Озёрное, Учалинское, Ново-Учалинское, Октябрьское – Республика Башкортостан.
Быстринское и Удоканское – Забайкалье.
Октябрьское, Талнахское – Красноярский край.

На карте мира выделяются следующие месторождения этого полезного ископаемого:

Чукикамата, Эскондида, Кольяуаси, Антамина, Эль-Тесоро – Чили.
Бингем-Каньон, Кивино, Пэблл – США.
Вале-Салобу – Бразилия.
Нурказган – Казахстан.
Ую-Толгой – Монголия.
Гразберг – Индонезия.

Получение меди

После добычи руды возникает следующая проблема: как извлечь из неё необходимый материал? Существует несколько способов.

Одна из древнейших технологий заключалась в сжигании малахитовых руд с ограниченным доступом воздуха. Размещённая в горшках масса, смешанная с углём, сгорала, выделяя при этом угарный газ. Что приводило к достижению желаемого результата – получению достаточно чистой для своего времени меди.

Понятно, что за прошедшие века методы и способы переработки руд претерпевали серьёзные изменения движимые целью достижения наиболее оптимальных результатов при любом виде первичного сырья. Вот почему современная металлургия базируется на трёх основных способах получения меди.

Пирометаллургический метод

Основанный на проведении высокотемпературных процессов, пирометаллургический метод как нельзя лучше подходит для сульфидных руд, подчас достаточно бедных в отношении концентрации меди. Он позволяет извлекать металл даже при содержании его в 0,5%.

Но прежде всего исходное сырьё подвергается обогащению в процессе флотации. Суть его заключается в тщательном измельчении руды, заливке её водой, добавлении туда сложных органических флотореагентов. Они обволакивают частицы минерала, содержащие в своём составе сплавы меди, придавая им несмачиваемость.

На втором этапе этого процесса в растворе создаётся пена, пузырьки которой забирают покрытые органикой частицы. Происходит это под воздействием потока воздуха, в результате чего образования всплывают на поверхность, откуда в дальнейшем забираются. Насыщенная медными соединениями пена собирается, отжимается и высушивается.

После чего полученный концентрат подвергают обжигу при температуре 14000 C. Это необходимо для удаления серы и окисления сульфидов. Затем производят высокотемпературную (14 0000 – 15 0000C) плавку в шахтных печах для получения сплава железа и меди – штейна. Далее в процессе бессемеровской плавки в конвертере под воздействием кислорода получают оксид, а затем и саму черновую медь, содержащую в себе 90,95% металла. При этом сера переходит в кислотный остаток, а железо – в силикатный шлак.

Получить из черновой субстанции чистую медь можно с помощью:

огневого рафинирования,
электролиза,
экзотермической реакции восстановления под воздействием водорода.

Гидрометаллургический метод

Для извлечения меди и ряда других металлов из полиметаллических руд, содержащих в своём составе менее 0,5% искомого минерала, применяют гидрометаллургический метод.

Добытые минералы растворяют с помощью неконцентрированной серной кислоты или аммиака. Из образовавшихся жидкостей в процессе реакции вытеснения получают медь. Для проведения реакции используется металлическое железо.

Электролизный метод

Метод предназначен для получения чистой меди в процессе электролитической реакции.

Его технология заключается в изготовлении чистых медных тонких листовых катодов и толстых пластинчатых анодов из черновой меди. Помещённые затем в ванну, заполненную медным купоросом, они вступают в реакцию под воздействием электрического тока. Происходит растворение меди на анодах и её осаждение на катодах. Освободившиеся примеси удаляют химическими методами.

Медные трубы

Технология извлечения металла

Для отделения породы, не содержащей ценный компонент, используют метод флотации. Только незначительное количество сырья, содержащего медь в повышенной концентрации, подвергается непосредственной плавке. Выплавка металла предполагает сложный процесс, включающий такие операции:

обжиг;
плавка;
конвертирование;
рафинирование огневое и электролитическое.

Плавка сырья.

В процессе обжига сырья содержащиеся в нем сульфиды и примеси превращаются в оксиды (пирит превращается в оксид железа). Газы, выделяющиеся при обжиге, содержат оксид серы и используются для производства кислоты.

Оксиды металлов, образованные в результате влияния температурного градиента на породу, при обжиге отделяются в виде шлака. Жидкий продукт, полученный при переплавке, подвергается конвертированию.

Из черновой меди извлекают ценные компоненты и удаляют вредные примеси путем огневого рафинирования и другие металлы путем насыщения жидкой смеси кислородом с последующим разливом в формы. Отливки используются в качестве анода для электролитического способа очистки меди.

Сырье, в котором находятся медь и никель, подвергается обогащению по схеме выборочной флотации с целью получения концентрата металлов. Железомедные руды подвергаются магнитной сепарации.

Руды медистых песчаников и сланцев, жильных пород и самородного металла перерабатываются с целью извлечения медного концентрата. Обогащение производится гравитационным способом.

Метод флотации применяется для смешанных и окисленных руд, но чаще используется химический способ и бактериальное выщелачивание.

Высокое содержание меди характерно для концентратов, извлеченных из халькозина и борнита, а низкое — для халькопирита.

Обогащение руды с незначительным содержанием меди могут проводить гидрометаллургическим способом, состоящим в выщелачивании меди серной кислотой. Из полученного в результате процесса раствора выделяют медь и сопутствующие металлы, в том числе драгоценные.

Способы добычи

Как добывают медь на рудных месторождениях? Низкая концентрация металла в породе предусматривает обработку большого количества материала. Для получения единицы массы металла требуется переработать 200 единиц руды.

Медь, добыча которой в основном производится открытым способом, находится на глубине до 1000 м. Глубина открытых разработок достигает 150–300 м, а в отдельных случаях до 600 м. Подземным способом разрабатываются залежи, находящиеся на глубине до 1000 м.

Переработка руды в поисках меди.

Определенные стандарты регламентируют целесообразность углубления разработок с целью извлечения рудного сырья. Это связано с технологией добычи, дополнительными затратами и снижением производительности оборудования, увеличивающими себестоимость сырья.

Поэтому в металлургической отрасли широко используется открытый способ, отличающийся незначительными потерями при разработке. Хотя и здесь есть свои минусы, связанные со складированием пустой породы.

Например, в 2013 году в США на медном карьере Kennecott Utah Copper Bingham Canyon Mine произошел оползень. Глубина карьера Бингем Каньон около 1 км, а диаметр около 4 км. Добыча руды здесь производилась в течение 150 лет.

Доставка сырья к месту переработки осуществлялась автомашинами грузоподъемностью 231 т. Горняки были предупреждены об опасном явлении и были готовы к развитию событий. Стена карьера двигалась со скоростью несколько дюймов в сутки, а предпринятые попытки укрепления не дали желаемого результата.

Условия добычи сырья предполагают использование технологии последовательной разработки с использованием:

самоходного оборудования;
ведения работ во время добычи сырья;
закладки специальными материалами выработанного пространства с целью безопасности дальнейшей разработки.

Каждый технологический процесс предусматривает снижение потерь при разработке месторождений, улучшение показателей по выпуску руды.

При выемке руды слоями обеспечивается полное использование запасов. В условиях глубоких карьеров применяют циклично-поточную технологию, учитывающую особенности залегания руды.

Особенности меди: ее состав, структура и технология производства

Медь, которая относиться к цветным металлам, известна с давних пор. Ее производство было изобретено раньше, чем люди начали изготавливать железо.

По предположениям активное ее использование произошло в результате ее доступности и достаточно простого извлечения из содержащих медь соединений и сплавов.

Итак, давайте рассмотрим сегодня свойства и состав меди, страны мира-лидеры по производству меди, изготовление изделий из нее и особенности этих сфер.

Медь обладает высоким коэффициентом электропроводимости, что послужило росту ее ценности, как электротехнического материала. Если ранее на электропровод тратилось до половины всей произведенной в мире меди, то сейчас с этими целями используется алюминий, как более доступный металл. А сама медь становиться наиболее дефицитным цветным металлом.

В этом видео рассмотрен химический состав меди:

Структурный состав меди включает в себя множество кристаллов: никель, золото, кальций, серебро, свинец и многие другие. Все металлы, входящие в ее структуру, отличаются относительной мягкостью, пластичностью и простотой обработки. Большинство таких кристаллов в сочетании с медью образуют твердые растворы с непрерывными рядами.

Элементарная ячейка данного металла представляет собой кубическую форму. На каждую такую ячейку приходится по четыре атома, располагающихся на вершинах и центральной части грани.

Химический состав

Состав меди в процессе ее производства может включать в себя ряд примесей, которые влияют на структуру и характеристики конечного продукта. При этом их содержание должно регулироваться как по отдельным элементам, так и по их суммарному количеству. К примесям, которые встречаются в составе меди, можно отнести:

Висмут. Этот компонент негативно сказывается как на технологических, так и на механических свойствах металла. Именно поэтому он не должен превышать 0,001% от готового состава.
Кислород. Считается наиболее нежелательной примесью в составе меди. Его предельное содержание в сплаве составляет до 0,008% и стремительно сокращается в процессе воздействия высоких температур. Кислород негативно отражается на пластичности металла, а также на его устойчивости к коррозии.
Марганец. В случае изготовления проводниковой меди негативно отображается данный компонент на ее токопроводимости. Уже при комнатной температуре быстро растворяется в меди.
Мышьяк. Этот компонент создает твердый раствор с медью и практически не влияет на ее свойства. Его действие по большей мере направлено на нейтрализацию негативного воздействия от сурьмы, висмута и кислорода.
Никель. Образует твердый раствор с медью и при этом снижает ее тепло- и электропроводность.
Олово. Создает твердый раствор и способствует усилению теплопроводности.
Селен, сера. Эти два компонента имеют одинаковое воздействие на конечный продукт. Они организуют хрупкое соединение с медью и составляют не более 0,001%. При увеличении концентрации резко снижается степень пластичности меди.
Сурьма. Данный компонент хорошо растворяется в меди, поэтому оказывает минимальное воздействие на ее конечные свойства. Допускается ее не больше 0,05% от общего объема.
Фосфор. Служит главным раскислителем меди, предельная растворимость которого составляет 1,7% при температуре 714°С. Фосфор, в сочетании с медью, не только способствует ее лучшему свариванию, но и улучшает ее механические свойства.
Цинк. Содержится в небольшом количестве меди, практически не влияет на ее тепло- и электропроводность.

Далее будут рассмотрены процесс и правильная последовательность производства меди.

Различия по насыщенности

Вариаций соединений меди с другими веществами в рудах очень много, порядка двух с половиной сотен. Мы же рассмотрим самые популярные и самые насыщенные:

Борнит. Чаще всего принадлежит к гидротермальной группе руд, в составе своем может иметь около 65% Купрума. Хим. формула – Cu5FeS4;
Ковелин. Также член гидротермальной группы, до 64% меди. Формула – CuS;
Халькопирит. Гидротермальная группа. Насыщенность медью равна 30%. Самая популярная руда – 50% от всех месторождений. Формула – CuFeS2;
Халькозин. Лидер в плане насыщенности. 79,8% «рыжего металла». Все та же гидротермальная группа. Формула – Cu2S.

Рафинирование меди

Рафинирование меди для получения меди необходимо чистоты черновую медь подвергают огневому и электролитическому рафинированию, и при этом, помимо удаления вредных примесей, можно извлечь также благородные металлы. Огневое рафинирование черновой меди проводят в печах, напоминающие отражательные печи, используемые для выплавки штейна из медных концентратов. Электролиз ведут в ваннах, футурованных внутри свинцом или винипластом.

Огневое рафинирование меди

Основные операции огневого рафинирования меди:

загрузка в печь твердой меди и ее расплавление или заливка жидкой меди
окисление меди и примесей продувкой меди воздухом и удаление из печи шлака
восстановление оксида меди (Cu2O), растворенного в меди, и удаление растворенных в меди газов
выпуск меди из печи и разливка в анодные слитки

В период удаления примесей из меди в газовой фазе поддерживают окислительную атмосферу, продувая расплав воздухом через железные трубки, погруженные в него одним концом. Медь при этом окисляется, а Cu2O растворяется в меди (до определенного предела). Сера удаляется из меди по реакции (48), а примеси по реакции Мепр + Cu2O Û MenpO + 2Cu.

Примеси, присутствующие в меди, можно разделить на три группы: хорошо удаляемые (S, Zn, Fe, Pb, Sn ) – степень удаления 70-99 %; частично удаляемые (Ni, As, Sb, Se, Te, Bi) – степень удаления 5-70 %; совсем неудаляемые (Au, Ag). В меди остается в сумме 0,2-0,5 % примесей.

После удаления примесей и снятия шлака проводят восстановление Сu2O, оставшегося в меди (раскисление меди), и удаление растворенных в меди газов – дразнение на ковкость и дразнение на плотность, проходящие в обратной последовательности. При дразнении медь перемешивают восстановительными газами, получаемыми за счет погруженных в медь одним концом жердей или бревен, продувки меди природным газом или мазутом в смеси с паром. Во всех случаях основными восстановителями Cu2O являются СО и Н2:

Cu2O + CО = 2Cu + CO2

Cu2O + Н2 = 2Cu + Н2О

Процесс ведут до остаточного содержания кислорода в меди 0,05-0,2 %. Шлаки рафинировочных печей содержат 35-70 % меди (выход их 1,2-4 %). Их обычно используют в качестве холодных присадок при конвертировании штейнов.

Электролитическое рафинирование меди

Электролитическое рафинирование меди позволяет получить практически чистый продукт. Аноды для электролитического рафинирования меди представляют собой пластины шириной 700-900 мм, длиной 700-1000 мм, толщиной 30-50 мм и массой 160-350 кг. Аноды имеют ушки, которыми они опираются на борта ванны или шины, по которым подводится электрический ток. Катодами в товарных ваннах служат листы из чистой меди толщиной 0,4-0,8 мм. Катодные основы получают в матричных ваннах, в которых катодами служат листы из чистой полированной меди, нержавеющей стали или титана. Электролитная ванна – это прямоугольной формы ящик, корпус которого в настоящее время делают из железобетона. Изнутри он имеет футеровку из кислотоупорного материала (свинец, винипласт и др.). Электролит – водный раствор сульфата меди (35-50 г/л меди) и серной кислоты (125-230 г/л H2SO4). Катоды и аноды завешивают в ванны параллельно друг другу через один на расстоянии 90-120 мм между центрами одноименных электродов. Число пар электродов в ванне 24-49 (анодов на один меньше). Аноды подключают к положительному, а катоды к отрицательному полюсу источника постоянного тока. Электролизные ванны соединяют последовательно, объединяя в блоки и серии.

Для производства медной проволоки используют чистую рафинированную медь из которой вначале делают катанку диаметром 8 и более мм которую, затем протягивают через фильеры, получая в резудьтате одной или нескольких протяжек проволоку разных диаметров.

Физико-химические свойства меди

В естественной среде (на воздухе) у меди яркий желто-красный оттенок. Этот цвет придает металлу оксидная пленка, образующаяся на его поверхности. Чистый металл – это довольно мягкий материал, он легко подвергается прокату и вытяжке. Но использование при его получении определенных примесей позволяет увеличить ее твердость и изменить другие параметры.

Ключевым свойством, которое определило применяемость в быту и производстве. Кроме высокой электропроводимости меди свойственна высокая теплопроводности. Использование таких примесей, как железо, олово и некоторые другие оказывают существенное влияние на ее свойства.

Кроме названных параметров, у меди высокая температура плавления и кипения. Медь обладает высокой стойкостью к воздействию коррозии.

Медь в природе

Физические параметры меди позволяют получать из нее различную продукцию, например, проволоку толщиной в несколько микрон.

Медь и ее соединения нашли свое применение, в первую очередь, в электротехнической промышленности, впрочем без нее вряд ли обойдется любая другая область промышленности.

Применение меди

Благодаря ценным качествам медь и медные сплавы используются в электротехнической и электромашиностроительной отрасли, в радиоэлектронике и приборостроении. Существуют сплавы меди с такими металлами, как цинк, олово, алюминий, никель, титан, серебро, золото. Реже применяются сплавы с неметаллами: фосфором, серой, кислородом. Выделяют две группы медных сплавов: латуни (сплавы с цинком) и бронзы (сплавы с другими элементами).

Медь обладает высокой экологичностью, что допускает её использование в строительстве жилых домов. К примеру, медная кровля за счёт антикоррозионных свойств, может прослужить больше ста лет без специального ухода и покраски.

Медь в сплавах с золотом используется в ювелирном деле. Такой сплав увеличивает прочность изделия, повышает стойкость к деформированию и истиранию.

Для соединений меди характерна высокая биологическая активность. В растениях медь принимает участие в синтезе хлорофилла. Поэтому её можно увидеть в составе минеральных удобрений. Недостаток меди в организме человека может вызвать ухудшение состава крови. Она есть в составе многих продуктов питания. К примеру, этот металл содержится в молоке

Однако важно помнить, что избыток соединений меди может вызвать отравление. Именно поэтому нельзя готовить пищу в медной посуде

Во время кипячения в пищу может попасть большое количество меди. Если же посуда внутри покрыта слоем олова, то опасности отравления нет.

В медицине медь используют, как антисептическое и вяжущее средство. Она является компонентом глазных капель от конъюнктивита и растворов от ожогов.

Производство меди

Медь производится из сульфидных руд, которые содержат эту медь в объеме минимум 0,5%. В природе существует около 40 минералов, содержащих данный металл. Наиболее распространенным сульфидным минералом, который активно используется в производстве меди, является халькопирит.

Для производства 1 т меди необходимо взять огромное количество сырья, которое ее содержит. Взять, к примеру, производство чугуна, для получения этого металла в объеме 1 тонны потребуется переработать около 2,5 т железной руды. А для получения такого же количества меди потребуется обработка до 200 т руды ее содержащей.

Далее рассмотрены способы производства меди и оборудование для этого.

Видео ниже расскажет о добыче меди:

Технология и необходимое оборудование

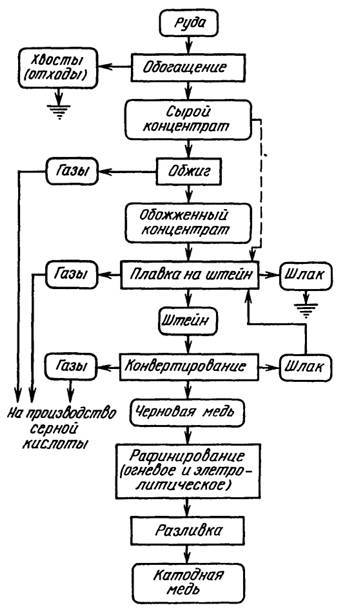

Производство меди включает в себя ряд этапов:

Измельчение руды в специальных дробилках и последующее более тщательное ее измельчение в мельницах шарового типа.
Флотация. Предварительно измельченное сырье смешивается с малым количеством флотореагента и затем помещается во флотационную машину. В качестве такого добавочного компонента обычно выступает ксантогенат калия и извести, который в камере машины покрывается минералами меди. Роль извести на этом этапе крайне важна, поскольку она предупреждает обволакивание ксантогената частичками других минералов. К медным частичкам прилипают лишь пузырьки воздуха, которые выносят ее на поверхность. В результате этого процесса получается медный концентрат, который направляется удаление из его состава избыточной влаги.
Обжиг. Руды и их концентраты проходят процесс обжига в моноподовых печах, что необходимо для выведения из них серы. В результате получается огарок и серосодержащие газы, которые в дальнейшем используют для получения серной кислоты.
Плавка шихты в печи отражательного типа. На этом этапе можно брать сырую или уже обожженную шихту и подвергать ее обжигу при температуре 1500°С. Важным условием работы является поддержанием нейтральной атмосферы в печи. В итоге происходит сульфидирование меди и ее преобразование в штейн.
Конвертирование. Полученная медь в сочетании с кварцевым флюсом продувается в специальном конвекторе на протяжении 15-24 ч. В итоге получается черновая медь в результате полного выгорания серы и выведения газов. В ее состав может входить до 3% различных примесей, которые благодаря электролизу выводятся наружу.
Рафинирование огнем. Металл предварительно расплавляется и затем рафинируется в специальных печах. На выходе образуется красная медь.
Электролитическое рафинирование. Этот этап проходит анодная и огневая медь для максимальной очистки.

Про заводы и центры производства меди в России и в мире читайте ниже.

Известные производители

На территории России действует всего четыре наибольших предприятия по добыче и производству меди:

«Норильский никель»;
«Уралэлектромедь»;
Новгородский металлургический завод;
Кыштымский медеэлектролитный завод.

Первые две компании входят в состав известнейшего холдинга «УГМК», который включает в себя около 40 промышленных предприятий. Он производит более 40% всей меди в нашей стране. Последние два завода принадлежат Русской медной компании.

Видеоролик ниже расскажет о производстве меди:

Получение меди

После добычи руды возникает следующая проблема: как извлечь из неё необходимый материал? Существует несколько способов.

Одна из древнейших технологий заключалась в сжигании малахитовых руд с ограниченным доступом воздуха. Размещённая в горшках масса, смешанная с углём, сгорала, выделяя при этом угарный газ. Что приводило к достижению желаемого результата – получению достаточно чистой для своего времени меди.

Понятно, что за прошедшие века методы и способы переработки руд претерпевали серьёзные изменения движимые целью достижения наиболее оптимальных результатов при любом виде первичного сырья. Вот почему современная металлургия базируется на трёх основных способах получения меди.
