Расположение видов на чертеже

Расположение основных видов на чертеже

Согласно ГОСТ 2.305–2008 за основные плоскости проекций принимают шесть граней куба: уже знакомые вам (см. рис. 4.4) три взаимно перпендикулярные плоскости 1, 2 и 3 (рис. 6.4), а также им параллельные плоскости 4, 5 и 6. Грани 1, 2 и 3 принимают соответственно за фронтальную, горизонтальную и профильную плоскости проекций. Внутри куба помещают предмет, который проецируют на его грани и получают шесть видов, называемых основными.

Рис. 6.4. Образование основных видов на чертеже

Грани куба с расположенными на них изображениями совмещают в одну плоскость (рис. 6.5).

Напомним, что изображение на фронтальной плоскости проекций принимают на чертеже в качестве главного. Предмет располагают относительно фронтальной плоскости проекций так, чтобы изображение на ней давало наиболее полное представление о форме и размерах предмета, облегчало бы использование чертежа при изготовлении изделия.

Видом называется изображение обращенной к наблюдателю видимой части поверхности предмета.

Невидимые части поверхности предмета допускается в необходимых случаях показывать на видах штриховыми линиями (см. рис. 6.4 и 6.5), если они позволяют уменьшить количество изображений, не нарушая ясности чертежа.

По характеру выполнения и по содержанию виды разделяют на основные, дополнительные и местные.

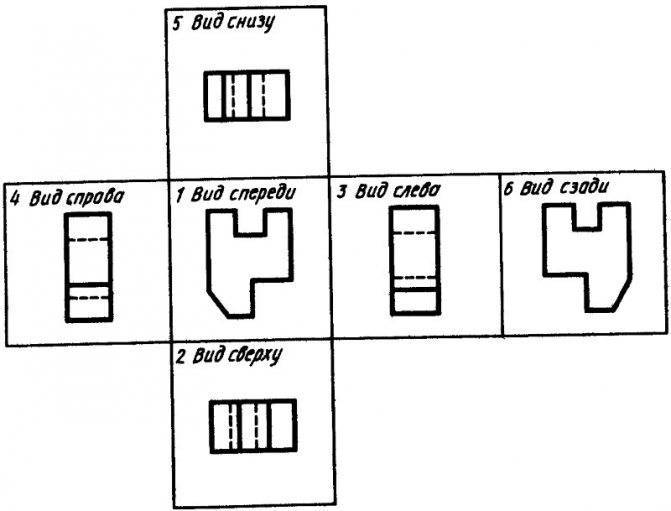

Рис. 6.5. Расположение основных видов на чертеже

Виды, полученные на основных плоскостях проекций, называют основными видами. Установлены следующие их названия (см. рис. 6.4): вид спереди (главный вид); вид сверху; вид слева; вид справа; вид снизу; вид сзади.

Основные виды обычно располагают в проекционной связи (см. рис. 6.5). В этом случае никаких надписей, поясняющих названия видов, не дают. Вид сзади допускается располагать левее вида справа.

Если какой-либо вид размещен на чертеже вне проекционной связи с остальными видами, то над ним ставят прописную букву русского алфавита, например4 (рис. 6.6). Одновременно у связанного с этим видом изображения указывают направление взгляда, в результате которого получен вид, отмеченный надписью. Направление взгляда указывают стрелкой, над которой проставляют ту же прописную букву русского алфавита, что и в надписи над видом. Стрелки, указывающие направление взгляда, выполняют в соответствии с размерами, приведенными на рис. 6.7. Так же оформляют надписи над видами, если они находятся между собой в проекционной связи, но отделены друг от друга какими-либо изображениями.

Рис. 6.6. Обозначение видов, находящихся вне проекционной связи

Рис. 6.7. Форма и размеры стрелки, указывающей направление взгляда

Надписи над видами выполняют также в случае расположения видов на разных листах.

Условности и упрощения

Для облегчения чтения и понимания чертежей допускается изображать на них деталь не в 100% соответствии с фактической формой, применяя следующие условности и упрощения:

1. Для деталей, имеющих центральную ось симметрии, разрешено рисовать половину контура. В расположении второй половины, как правило, размещают разрез либо сечение.
2. Если в конструкцию входит несколько идентичных элементов, подробно, с простановкой размеров и допусков, отображается один из них, расположение других упрощенно представляются в виде контуров либо просто указывается их число.
3. Переход между поверхностями допускается отражать условно или вовсе опускать.
4. Детали крепежа, шарообразные элементы, валы, рукояти и т.п. на продольных разрезах рисуют без рассечения.
5. Для тонкостенных деталей допускается изображение в увеличенном относительно общего масштабе.
6. Для большей иллюстративности допустимо увеличивать угол конуса или уклона.
7. Плоские грани детали выделяют диагональными тонкими линиями.
8. Детали большой длины с неизменным профилем изображают с разрывом, отмечая его места изломанными либо волнистыми линиями.
9. Накатка либо насечка может быть изображена частично.

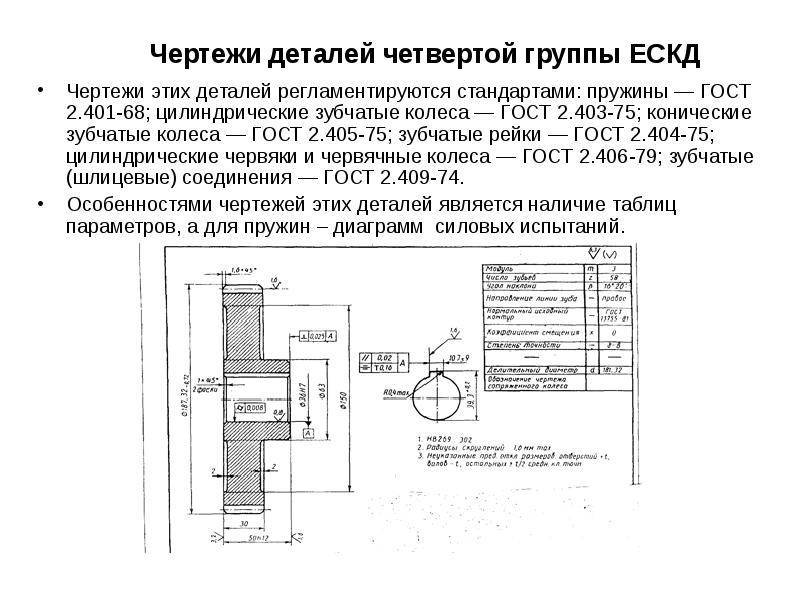

В отдельных специфических случаях применяются дополнительные упрощения. Допустимые условности в расположении отдельных видов чертежей, таких, как зубчатые передачи, электронные компоненты и приборы и др., описываются в соответствующих стандартах.

При упрощении чертежа конструктору следует соблюдать меру, чтобы вышедший из-под его мыши документ не превратился в ребус, на разгадку которого у партнеров уйдет много времени.

Слайд 7

Вид – изображение обращенной к наблюдателю видимой части поверхности предмета. Для уменьшения количества изображений допускается на видах показывать необходи- мые невидимые части поверхности при помощи штриховых линий. Однако, следует иметь в виду, что наличие большого количества штриховых линий затрудняет чтение чертежа, поэтому их использование должно быть ограничено. Виды pазделяются на основные, местные и дополнитель- ные. Основные виды – изобpажения, получаемые на основных плоскостях пpоекций – гpанях куба (pис. 3): Установлены следующие названия видов: 1 – вид спеpеди (главный вид); 2 – вид свеpху ; 3 – вид слева ; 4 – вид спpава ; 5 – вид снизу; 6 – вид сзади.

Условности и упрощения

Для облегчения чтения и понимания чертежей допускается изображать на них деталь не в 100% соответствии с фактической формой, применяя следующие  условности и упрощения:

• Для деталей, имеющих центральную ось симметрии, разрешено рисовать половину контура. В расположении второй половины, как правило, размещают разрез либо сечение.
• Если в конструкцию входит несколько идентичных элементов, подробно, с простановкой размеров и допусков, отображается один из них, расположение других упрощенно представляются в виде контуров либо просто указывается их число.
• Переход между поверхностями допускается отражать условно или вовсе опускать.
• Детали крепежа, шарообразные элементы, валы, рукояти и т.п. на продольных разрезах рисуют без рассечения.
• Для тонкостенных деталей допускается изображение в увеличенном относительно общего масштабе.
• Для большей иллюстративности допустимо увеличивать угол конуса или уклона.
• Плоские грани детали выделяют диагональными тонкими линиями.
• Детали большой длины с неизменным профилем изображают с разрывом, отмечая его места изломанными либо волнистыми линиями.
• Накатка либо насечка может быть изображена частично.

В отдельных специфических случаях применяются дополнительные упрощения. Допустимые условности в расположении отдельных видов чертежей, таких, как зубчатые передачи, электронные компоненты и приборы и др., описываются в соответствующих стандартах.

При упрощении чертежа конструктору следует соблюдать меру, чтобы вышедший из-под его мыши документ не превратился в ребус, на разгадку которого у партнеров уйдет много времени.

Условности и упрощения

Для облегчения чтения и понимания чертежей допускается изображать на них деталь не в 100% соответствии с фактической формой, применяя следующие  условности и упрощения:

• Для деталей, имеющих центральную ось симметрии, разрешено рисовать половину контура. В расположении второй половины, как правило, размещают разрез либо сечение.
• Если в конструкцию входит несколько идентичных элементов, подробно, с простановкой размеров и допусков, отображается один из них, расположение других упрощенно представляются в виде контуров либо просто указывается их число.
• Переход между поверхностями допускается отражать условно или вовсе опускать.
• Детали крепежа, шарообразные элементы, валы, рукояти и т.п. на продольных разрезах рисуют без рассечения.
• Для тонкостенных деталей допускается изображение в увеличенном относительно общего масштабе.
• Для большей иллюстративности допустимо увеличивать угол конуса или уклона.
• Плоские грани детали выделяют диагональными тонкими линиями.
• Детали большой длины с неизменным профилем изображают с разрывом, отмечая его места изломанными либо волнистыми линиями.
• Накатка либо насечка может быть изображена частично.

В отдельных специфических случаях применяются дополнительные упрощения. Допустимые условности в расположении отдельных видов чертежей, таких, как зубчатые передачи, электронные компоненты и приборы и др., описываются в соответствующих стандартах.

При упрощении чертежа конструктору следует соблюдать меру, чтобы вышедший из-под его мыши документ не превратился в ребус, на разгадку которого у партнеров уйдет много времени.

9.3. Нанесение размеров

Простановка размеров является наиболее ответственной частью работы над чертежом, так как неправильно проставленные и лишние размеры приводят к браку, а недостаток размеров вызывает задержки производства. Ниже предложены некоторые рекомендации по нанесению размеров при выполнении чертежей деталей.Размеры детали замеряют с помощью измерителя на чертеже общего вида сборочной единицы с учётом масштаба чертежа (с точностью 0,5мм). При замере наибольшего диаметра резьбы необходимо округлить его до ближайшего стандартного, взятого по справочнику. Например, если диаметр метрической резьбы по замеру d=5,5мм, то необходимо принять резьбу М6 (ГОСТ 8878-75).

9.3.1. Классификация размеров

Все размеры разделяются на две группы: основные (сопряжённые) и свободные.Основные размеры входят в размерные цепи и определяют относительное положение детали в узле, они должны обеспечивать:

• расположение детали в узле;
• точность взаимодействия собранных деталей;
• сборку и разборку изделия;
• взаимозаменяемость деталей.

Примером могут служить размеры охватывающих и охватываемых элементов сопряжённых деталей (Рисунок 9.2). Общие соприкасающиеся поверхности двух деталей имеют одинаковый номинальный размер.Свободные размеры в размерные цепи детали не входят. Эти размеры определяют такие поверхности детали, которые не соединяются с поверхностями других деталей, и поэтому их выполняют с меньшей точностью (Рисунок 9.2).А – охватывающая поверхность; Б – охватываемая поверхность;В — свободная поверхность; d – номинальный размерРисунок 9.2

9.3.2. Методы простановки размеров

Применяются следующие методы простановки размеров:

• цепной;
• координатный;
• комбинированный.

При цепном методе (Рисунок 9.3) размеры проставляются последовательно один за другим. При такой простановке размеров каждая ступень валика обрабатывается самостоятельно, и технологическая база имеет своё положение. При этом на точность выполнения размера каждого элемента детали не влияют ошибки выполнения предыдущих размеров. Однако, ошибка суммарного размера состоит из суммы ошибок всех размеров. Нанесение размеров в виде замкнутой цепи не допускается, за исключением случаев, когда один из размеров цепи указан как справочный. Справочные размеры на чертеже отмечаются знаком * и записываются на поле: «* Размеры для справок» (Рисунок 9.4).Рисунок 9.3Рисунок 9.4При координатном методе размеры проставляются от выбранных баз (Рисунок  9.5). При этом методе нет суммирования размеров и ошибок в расположении любого элемента относительно одной базы, что является его преимуществом.Рисунок 9.5

Комбинированный метод простановки размеров представляет собой сочетание цепного и координатного методов (Рисунок 9.6). Он применяется, когда необходима высокая точность при изготовлении отдельных элементов детали.

Рисунок 9.6

По своему назначению размеры подразделяются на габаритные, присоединительные, установочные и конструктивные.

Габаритные размеры определяют предельные внешние (или внутренние) очертания изделия. Они не всегда наносятся, но их часто указывают для справок, особенно для крупных литейных деталей. Габаритный размер не наносится на болтах и шпильках.

Присоединительные и установочные размеры определяют величины элементов, по которым данное изделие устанавливают на место монтажа или присоединяют к другому. К таким размерам относятся: высота центра подшипника от плоскости основания; расстояние между центрами отверстий; диаметр окружности центров (Рисунок 9.7).

Группа размеров, определяющих геометрию отдельных элементов детали предназначенных для выполнения какой-либо функции, и группа размеров на элементы детали, такие как фаски, проточки (наличие которых вызвано технологией обработки или сборки), выполняются с различной точностью, поэтому их размеры не включают в одну размерную цепь (Рисунок 9.8, а, б).

Рисунок 9.7

Неправильно	Правильно

 Рисунок 9.8, а

Неправильно	Правильно

 Рисунок 9.8, б

Выносные элементы

Если часть чертежа детали нуждается в более подробном отображении, чем позволяет выбранный масштаб основного чертежа, применяют так называемые выносные элементы.

Расположение выносного элемента на основном виде обозначают замкнутым контуром, чаще всего – круглым или овальным. От него идет тонкая стрелка к размещению подробного изображения. Если такую линию не провести, над выносной линией надписывают литерное обозначение элемента, а над подробным чертежом литеру повторяют.

Иногда выносной элемент может отличаться от типа основного изображения. Допускается отображение в виде сечений, разрезов и др.

В расположении выносного элемента обозначаются подробные линейные и угловые размеры, информация о точности, качестве и шероховатости, а также прочая необходимая информация.

Вертикальные разрезы (фронтальный)

Фронтальный разрез — изображение, полученное в резуль­тате мысленного рассечения детали секущей плоскостью, парал­лельной фронтальной плоскости проекций, и состоящее из фигуры сечения и изображения части детали, расположенной за се­кущей плоскостью.

Деталь помещают в систему плоскостей проекций (V, H или V, H, W) и мысленно рассекают секущей плоскостью, параллельной фронтальной плоскости проекций. Фигуру сечения и то, что расположено за секущей Плоскостью, проецируют на плос­кость V, получая изображение фронтального разреза

Читать также: Какое масло заливать в культиватор

Основные виды

Основными называют виды, полученные проецированием предмета на шесть граней куба, если предмет поместить внутрь его (рис. 1).

Изображение предмета на фронтальную плоскость принимают за главный вид изделия. Главный вид должен давать наиболее полное представление о строении детали.

Если виды сверху, слева, справа, снизу, сзади находятся в непосредственной проекционной связи с главным изображением (видом или разрезом, изображенным на фронтальной плоскости проекций), то они не обозначаются (рис. 2, а). Если проекционная связь отсутствует, то направление проецирования должно быть указано стрелкой около соответствующего изображения. Над стрелкой и над полученным изображением (видом) следует нанести одну и ту же прописную букву русского алфавита (рис. 2, б). Если вид выполнен в другом масштабе, рядом с буквой в скобках указывается масштаб (рис. 2, в).

Обозначение видов, разрезов и сечений выполняется шрифтом, более крупным, чем размерные числа.

Минимальное количество изображений – два.

Применение условных знаков позволяет уменьшать количество изображений при вычерчивании предметов. В простейших случаях достаточно одного изображения и соответствующего условного знака. Знак

На чертеже сферы перед размерным числом наносится слово «Сфера» или знак например: (рис. 7). Диаметр знака сферы равен размеру размерных чисел на чертеже.

Изображение отдельного, ограниченного места поверхности предмета, называется местным видом. Местный вид может быть ограничен линией обрыва, по возможности в наименьшем размере (рис. 8), или не ограничен (вид Б, рис. 8). Местный вид отмечается на чертеже подобно основному виду, выполненному не в проекционной связи.

Если местный вид выполнен в масштабе, отличном от масштаба остальных изображений на чертеже, то рядом с буквенным обозначением этого вида в скобках указывается его масштаб.

Подробное объяснение основных видов:

Это виды, полученные при проецировании на основные плоскости проекций.

В качестве основных плоскостей проекций принимают шесть граней полого куба, при этом изображаемый предмет располагают между наблюдателем и соответствующей плоскостью проекций.

Вид спереди – главный вид. Он должен давать наиболее полное представление о форме и размерах предмета.

Видов должно быть минимальное количество, но достаточно необходимое, чтобы полностью была ясна конструкция изделия.

Главный вид и другие основные виды должны быть рационально расположены на поле чертежа с учетом нанесения размеров и других обозначений.

По-возможности виды располагают в проекционной связи.

Если какой-либо вид размещен на чертеже в не проекционной связи с остальными видами, то над ним наносят прописную букву русского алфавита (рисунок 8.2). Направление взгляда указывают стрелкой. Над стрелкой проставляют ту же прописную букву русского алфавита.

1.2. Разрезы

1.2.1. Разрез — изображение предмета, мысленно рассеченного одной или несколькими плоскостями. На разрезе вычерчивают то, что получается в секущей плоскости (фигуру сечения), и то, что видимо за ней.

Мысленное рассечение предмета относится только к данному разрезу и не влечет за собой изменения других изображений того же предмета.

1.2.3. Технология построения разреза.

1. Выбрать положение секущей плоскости
2. Установить направление проецирования
3. “Удалить” часть предмета, расположенную между секущей плоскостью и наблюдателем (Выполняя мысленно этот пункт, удалите на изображении соответствующие линии видимого контура)
4. Фигуру сечения выделить штриховкой
5. Дополнить разрез линиями, изображающими все то, что видимо за секущей плоскостью
6. При необходимости разрез обозначить. Образование разреза показано на рисунке 1.5.

На разрезах, как правило, не вычерчивают линии невидимого контура.

1.2.4. Классификация разрезов.

По положению секущей плоскости относительно плоскостей проекций:

горизонтальный – секущая плоскость параллельна горизонтальной плоскости проекций – (рисунок 1.6,а);

фронтальный – секущая плоскость параллельна фронтальной плоскости проекций – (рисунок 1.5);

профильный – секущая плоскость параллельна профильной плоскости проекций – (рисунок 1.6,б);

наклонный – секущая плоскость составляет с горизонтальной плоскостью проекций угол, отличный от прямого – (рисунок 1.7).

По числу секущих плоскостей:

простой – при одной секущей плоскости,

сложный – при нескольких секущих плоскостях.

Сложные разрезы разделяют на ступенчатые и ломаные.

Ступенчатый: секущие плоскости взаимно параллельны – (рисунок 1.8). Ломаный: секущие плоскости пересекаются – (рисунок 1.9).

По положению секущей плоскости относительно предмета:

продольный – секущая плоскость направлена вдоль длины или высоты предмета, (рисунок 1.5);

поперечный – секущая плоскость направлена перпендикулярно длине или высоте предмета, (рисунок 1.6,а).

Местный разрез служит для выявления внутреннего строения предмета в отдельном ограниченном месте. Местный разрез выделяется на виде тонкой волнистой линией в соответствии с рисунком 1.3.

1.2.5. Обозначение разрезов.

• Разрез простой не обозначают, если секущая плоскость совпадает с плоскостью симметрии предмета, а изображение размещено в проекционной связи – (рисунки 1.5 и 1.6,б).
• Во всех остальных случаях разрез должен быть обозначен. Сложные разрезы всегда обозначают.
• Как обозначить разрез?
• секущую плоскость отметить линией сечения,
• стрелками – направление проецирования,
• “имя” плоскости – заглавными буквами русского алфавита,
• изображение надписать соответственно секущей плоскости, как показано на рисунках 1.6 – 1.9; обозначение секущей плоскости – (рисунок 1.10).

1.2.6. Построение комплексного изображения “Соединение части вида с частью разреза”.

Соединение части вида и части разреза допускается. При этом границей между видом и разрезом служит сплошная тонкая волнистая линия, как показано на рисунке 1.11.

Для симметричных предметов выполняют соединение половины вида и половины разреза. В этом случае разделяющей линией является ось симметрии – линия тонкая штрих-пунктирная. Пример – (рисунок 1.12).

Если контурная линия совпадает с осевой, то всегда вычерчивают контурную. При соединении части вида и части разреза волнистую линию смещают так, чтобы показать контурную линию, как показано на рисунке 1.13, а,б.

1.2.7. Штриховка в разрезах.

Штриховку фигуры сечения в разрезах в общем случае выполняют сплошными тонкими линиями с наклоном под углом 45 градусов к линиям рамки листа. Если при этом линии штриховки совпадают по направлению с линиями контура предмета, то ГОСТ 2.305-68 допускает углы 30 или 60 градусов. (Если необходимо отобразить действительный материал предмета, то следует обратиться к рекомендациям ГОСТ2.306-68. Изображение материалов на чертежах).

Допустимый интервал между линиями штриховки от 1 до 10 мм, рекомендуемый – от 2 до 2,5 мм.

Штриховка выражает материал предмета. Поэтому она должна быть одинаковой для данного предмета во всех разрезах и сечениях.

§ 1. Расположение видов на чертеже

Чтобы понимать чертежи, надо хорошо знать, как располагаются на них виды.

Видом называют изображение обращенной к наблюдателю видимой части поверхности предмета.

Названия видов зависят от того, с какой стороны смотрят на предмет. Направления взгляда указаны на рис. 3, а стрелками с надписями.

Исходным является вид спереди, который также называют главным видом.

Если смотреть на предмет слева, под прямым углом к исходному положению детали, то получают вид слева.

Когда смотрят на предмет сверху, перпендикулярно горизонтальной плоскости, получают вид сверху.

А как назвать вид, если смотреть на деталь снизу? Вид слева? Вид справа? Вид снизу? (Выберите правильный ответ).

Каждый вид имеет строго определенное место на чертеже. Вид слева располагают справа от главного вида и на одном уровне с ним, вид сверху — под главным видом (рис. 3, б). Нарушать это правило, располагая виды на произвольных местах, нельзя.

Зная правило расположения видов, можно представить форму предмета по его плоским изображениям. Для этого нужно сопоставить все виды, данные на чертеже, и воссоздать в воображении объемную форму предмета.

Рис. 3. Виды на чертеже: а — направление взгляда: б — расположение видов

Ответьте на вопросы?

1. Что в черчении называется видом?

2. Какое изображение на чертеже является исходным?

3. Запишите названия известных Вам видов.

4. В зависимости от чего дается название виду?

5. Как располагаются виды на чертеже?

6. Допустимо ли произвольное расположение видов?

7. Как по плоским изображениям представить объемную форму предмета?

Задания к § 1

Упражнение 1

( Упражнения, на которые в конце книги даны ответы, помечены знаком*.)

А. На рис. 4, а дан чертеж, содержащий три вида. Каждый из видов помечен цифрой. Как называется каждый из видов, данных на рис. 4, а? Запишите их названия в рабочей тетради.

Б. Из четырех наглядных изображений различных деталей, помещенных на рис. 4,6, только одно является изображением детали, показанной на рис. 4, а. Запишите в тетради номер этого наглядного изображения.

Форма записи:

В. Какое направление взгляда, указанное стрелкой с буквой на рис. 4, б, соответствует главному виду, виду слева, виду сверху, приведенным на рис. 4, а. Ответ запишите в тетради по следующей форме: Направление В соответствует главному виду.

Рис. 4. Задание для упражнений

Упражнение 2

А. Как называются виды, приведенные на рис. 5, б-г? Запишите их названия в тетрадь. Б. Из трех чертежей на рис. 5, б-г только на одном представлена деталь, соответствующая наглядному изображению на рис. 5, а. На каком? Запишите в тетради его номер.

Форма записи:

В. Какое направление взгляда, указанное стрелками с буквами на рис. 5, а, соответствует главному виду, виду сверху, виду слева? Пример записи ответа: Направление. соответствует главному виду.

Рис. 5. Задание для упражнений

Упражнение 3

По наглядным изображениям предметов найдите их чертежи (рис. 6). Запишите в тетради, какому наглядному изображению, обозначенному буквой, соответствует чертеж, обозначенный цифрой.

Рис. 6. Задание для упражнений

Виды

Преимущественный метод изображения объемных изделий на плоскости — это ортогональное проецирование. Расположение изображаемого предмета предполагается между условным наблюдающим и проекционной плоскостью. Для повышения читаемости изображения разрешается применять упрощенный подход. Поэтому изображения на чертежах не являются проекционными в строгом геометрическом смысле этого слова. Их называют изображениями на плоскости. Для получения основных проекций, изображаемую деталь помещают в центре воображаемого куба. Грани его будут служить проекционными плоскостями.

Основные виды

В результате проекции образа предмета возникает схема основных видов изделия:

• спереди;
• справа;
• снизу;
• слева;
• сверху;
• сзади.

В техническом черчении вид спереди считается главным. Он должен давать максимум информации об изображаемой детали. Дополняют его виды слева и сверху (относительно главного). Эти три вида называют основными. Остальные считаются вспомогательными. Их изображения строят, если важная конструктивная информация об изделии сложной формы не видна на трех основных видах.

Кроме того, для пояснения строения части детали применяются местные виды, показывающие фрагмент изображения основного вида. Такие изображения размещают в незанятых областях, надписывая заглавными буквами кириллицы. На основном виде в зоне расположения фрагмента изображается стрелка, показывающая направление условного взгляда, в результате которого появляется местный вид. Такие рисунки ограничиваются линиями разрыва, проводимыми в направлении минимального размера элемента.

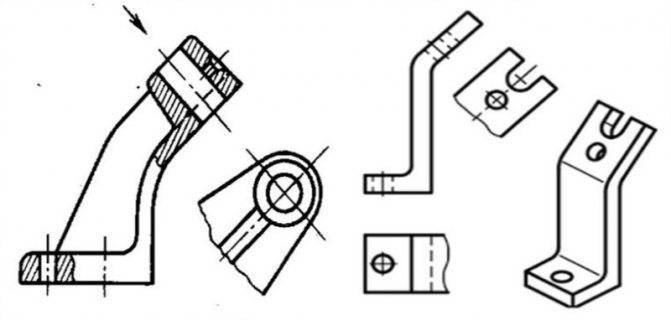

Кроме того, применяются дополнительные виды. Они строятся на плоскостях, размещенных под углом к основным граням проекционного куба. Они помогают проиллюстрировать расположение и строение тех участков объекта, которые не видны или недостаточно информативно представлены на основных видах, либо их габариты и конфигурация искажены. Обозначение дополнительных видов проводится литерами кириллического алфавита.

Дополнительные виды

Продуманный выбор местных и дополнительных видов позволяет сократить число штриховок при показе внутреннего строения детали, невидимого на основных проекциях. Улучшается также читаемость чертежа, взаимное расположение его частей, снижается вероятность ошибочного его толкования.

Виды: главный, местный, спереди. Основные виды

Вы знаете, что фронтальная, горизонтальная и профильная проекции являются изображениями проекционного чертежа. На машиностроительных чертежах проекционные изображения внешней видимой поверхности предмета называют видами.

Вид — это изображение обращенной к наблюдателю видимой поверхности предмета.

Основные виды. Стандарт устанавливает шесть основных ви­дов, которые получаются при проецировании предмета, поме­щенного внутрь куба, шесть граней которого принимают за плоскости проекций (рис. 82). Спроецировав предмет на эти грани, их разворачивают до совмещения с фронтальной плоскостью проекций (рис. 83). На производственных чертежах изделие ка­кой-либо сложной формы может быть изображено в шести ос­новных видах.

Рис. 82. Получение основных видов

Вид спереди

(главный вид) размещается на месте фронталь­ной проекции. Вид сверху размещается на месте горизонтальной проекции (под главным видом). Вид слева располагается на мес­те профильной проекции (справа от главного вида). Вид спра­ва размещается слева от главного вида. Вид снизу находится над главным видом. Вид сзади размещается справа от вида слева.

Основные виды, так же как и проекции, располагаются в про­екционной связи. Число видов на чертеже выбирают минималь­ным, но достаточным для того, чтобы точно представить форму изображенного объекта. На видах, при необходимости, допуска­ется показывать невидимые части поверхности предмета с по­мощью штриховых линий (рис. 84).

Главный вид

Рис. 83. Основные виды

Рис. 84. Использование штриховой линии на чертеже для изображения невидимых частей детали

Рис. 85. Местные виды

Расстояние между видами на чертеже выбирают с таким рас­четом, чтобы оставалось место для нанесения размеров.

Местный вид. Кроме основных видов, на чертежах используют местный вид — изображение отдельного, ограниченного места видимой поверхности детали.

Местный вид ограничивается линией обрыва (рис. 85). Если местный вид располагается в проекционной связи с одним из основных видов (рис. 85, а), то он не обозначается. Если местный вид расположен не в проекционной связи с одним из основных видов, то он обозначается стрелкой и буквой русского алфавита (рис. 85, б).

На местных видах можно проставлять размеры.
