Регулировка карбюратора бензопилы алко

Бензопилы конкурентов

Аналогичные бензопилы других производителей можно разделить на ценовые группы. Первая, бюджетная – Einhell, Sturm. В целом параметры пил схожи, но аналоги имеют меньший вес по сравнению с бензопилами AL-KO , а также некоторые конструктивные отличия.

Вторая группа – это более дорогостоящие модели таких известных брендов как Husqvarna, Makita, Stihl. Отличия опять же в весе, при аналогичной мощности. У бензопил Makita имеется переключатель режима работы двигателя «зима-лето». У Husqvarna в двигателях применяется технология X-torq, которая позволяет снизить расход топлива, шум и количество выхлопных газов. Также у аналогов есть отличия в объеме масляного и топливного баков, применяемых расходных материалах.

Как настроить карбюратор на бензопиле?

Регулировка карбюратора заключается в настройке жиклёра и воздушной заслонки так, чтобы получить оптимальное соотношение количества воздуха и топлива в топливной смеси.

Если в топливной смеси много воздуха и недостаток топлива – смесь обеднённая, поэтому мощность двигателя пониженная.

Если много топлива и недостаток воздуха – смесь перенасыщенная, происходит неполное сгорание топлива, что приводит к дымлению, нагару на поршне и в выхлопной трубе и повышенному расходу топлива.

Как правильно отрегулировать карбюратор?

Рассмотрим в качестве примера регулировку карбюратора бензопилы Партнер.

Для регулировки нужно иметь шлицевую отвёртку и прибор – тахометр, позволяющий замерять частоту оборотов двигателя.

Настройка проводится в следующей последовательности:

настройка карбюратора бензопилы на низких оборотах;
регулировка на максимальных оборотах;
точная настройка на работу на холостых оборотах;
проверка работы пилы во всех режимах.

Начинать надо после того, как двигатель поработает и прогреется.

Регулировка бензопилы выполняется с помощью трёх регулировочных винтов на его корпусе:

винт L – регулировка подачи топлива на средних и низких оборотах
винт Н – на высоких оборотах;
винт Т – в режиме холостого хода.

Если карбюратор совсем разрегулирован и двигатель не хочет запускаться, выставьте винты настройки L и H в положение стандартной настройки: сначала закрутите их полностью, потом выкрутите на пол-оборота.

Запустите двигатель и дайте ему прогреться, после этого приступайте к регулировке низких оборотов с помощью винтов L и T .

Для этого винт L следует выкрутить до достижения максимальных оборотов двигателя, а потом ввинтить на ¼ оборота, а винтом Т выставляйте обороты холостого хода.

Далее, для настройки на максимальные обороты медленно закручивайте винт Н, добиваясь по показаниям тахометра максимальных оборотов.

После окончания регулировки важно проверить работу двигателя на всех режимах. Для этого надо его заглушить и дать ему остыть

Затем запустите пилу в режиме холодного запуска и проследите работу двигателя в режиме холостого хода

Если газ плавно прибавляется и убавляется, и цепь не двигается – регулировка выполнена правильно. Далее следует проверить во время пиления. Если наблюдается потеря мощности – регулировку провести повторно

Затем запустите пилу в режиме холодного запуска и проследите работу двигателя в режиме холостого хода. Если газ плавно прибавляется и убавляется, и цепь не двигается – регулировка выполнена правильно. Далее следует проверить во время пиления. Если наблюдается потеря мощности – регулировку провести повторно.

Ремонт карбюратора своими руками

Карбюратор легко поддаётся разборке, поэтому ремонт карбюратора бензопилы можно выполнить самому. К примеру, в случае необходимости, вполне можно сделать своими руками следующие операции:

заменить прокладку под крышкой главной камеры;
промыть или заменить топливный фильтр;
заменить игольчатый клапан и диафрагму топливного насоса.

Прежде чем приступить к разборке карбюратора, необходимо очистить грязь с поверхности корпуса, так как она может попасть внутрь карбюратора и засорить отверстия игольчатых клапанов и жиклёра.

Далее, следует отстыковать крепления тяг управления воздушной и дроссельной заслонкой, демонтировать воздушный фильтр и снять крышку главной камеры, открутив винты крепления. После этого можно приступать к замене упомянутых деталей.

Очень часто причиной незапуска пилы могут быть дефекты системы зажигания, в частности, свечи из-за следующих причин:

нагар на свече – свидетельствует о некачественном масле или неправильной регулировке карбюратора;
залив свечи топливом – неправильная регулировка карбюратора.

Чтобы проверить состояние свечи, выкрутите её специальным ключом из головки цилиндра.

Нагар на свече удаляется с помощью иглы или шила, а при необходимости — шкуркой, после этого ставим её на место и пробуем завести двигатель.

Залитую свечу протираем ветошью, высушиваем, ставим на место и пробуем запустить пилу.

В некоторых случаях двигатель дымится и глохнет на больших оборотах. Причиной может быть засорение глушителя продуктами выхлопа, поэтому нужно снять глушитель, промыть нагар бензином, протереть, просушить и снова поставить на место. Пока глушитель не стоит на месте, выхлопное отверстие следует закрыть тряпкой, чтобы не попала грязь.

Как почистить карбюратор на бензопиле своими руками

Перед тем, как почистить карбюратор на бензопиле, разберемся с ситуациями, когда же нужна его чистка:

пила не заводится и глохнет;
инструмент не заводится;
инструмент глохнет при нажатии на газ.

Бывают ситуации, что чистка карбюратора не помогает, тогда нужно заменить ремкомплект, если после этой процедуры ничего в работе бензопилы не изменилось – проверяйте резиновый адаптер, что находятся между цилиндром и карбюратором (на его месте может быть резиновый переходник с латунной вставкой). Снимаем верхнюю крышку, фильтр, длинные болты, переходник, отключаем от карба трубки и изымаем его. Непосредственно процесс очистки:

сначала нужно почистить ворсистой щеткой от внешней грязи и пыли, чтобы она не попала во внутрь при разборе;
начинаем с болта «H», что отвечает за верхнее рабочее положение работы карбюратора, на максимальных оборотах. Закручиваем его, считая и запоминая количество оборотов, к примеру, 2,5. Дальше выкручиваем его
вкручиваем с подсчетом оборотов винт «L», он отвечает за низкие обороты. К примеру, 4,5 оборотов. Записываем показатели и выкручиваем его;
снимаем верхнюю и нижнюю крышку с помощью отвертки, откручивая болтики. Лучше это делать не навесу, а на твердой нескользкой поверхности;
достаем иглу;
если прокладки и мембраны сильно изношены, протерты – их также нужно менять на новые, а заказать ремкомплект карбюратора к пилам Хускварна, Лидер, Штиль или Партнер – можно в магазине КосиКоса;
часто перед чисткой можно наблюдать следующую картину – в «отстойничке» и других емкостях – много пыли и мусора;
очищаем карб, предварительно замочив в его растворителе, потом продуваем сжатым воздухом, используя компрессор. Процедуру повторяем 2 раза. Отдельно чистим мембраны и собираем обратно. Сначала ставим на место иглу;
опору коромысла монтируем обратно на иглу;
отжимаем пружинку и выжимаем фиксирующий болт;
ставим на место мембрану, нижнюю крышку и закручиваем болтами (нужно запомнить или подписать, какие именно фиксировали её);
верхнюю мембрану с крышкой также ставим на место и закручиваем болтами;
помещаем винт «L» до упора, а потом выкручиваем на его 4,5 оборота, (как пример) как он и состоял на карбюраторе, а винт «H» вкручиваем также до упора и выкручиваем на те же 2,5 оборота (как пример), сохраняя прежние настройки. Это нужно для того, чтобы не потерять настроек;
возвращаем карбюратор на обратное место в бензопилу для проверки, надевая на дроссельную заслонку;
шланг, выходящий из цилиндра – вешается на верх, шланг, выходящий из бака – с правой стороны от карбюратора, а шланг, что идет на прокачку с праймера – с левой – соединяем все шланги с карбом;
вставляем 2 болта в адаптер и ставим его на место;
закрываем заслонку, несколько раз нажимаем на праймер (достаточно10);
пробуем завести инструмент.

Как видно, своими руками прочистить карбюратор своего инструмента вовсе несложно, если следовать инструкции, хронологии, зафиксировать себе обороты винтов максимальных и минимальных, собрать агрегат ровно в противоположном порядке. Магазин бензоинструмента KosiKosa демонстрирует и качественное видео, где всю инструкцию ярко подкрепляет наглядный пример.

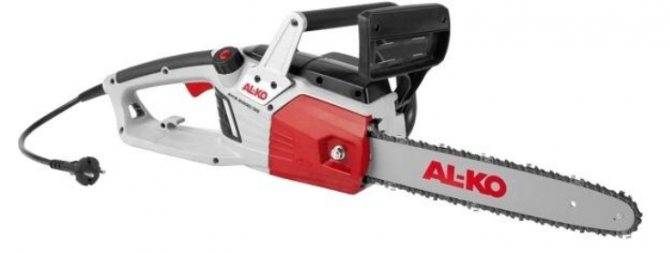

Электропила AL-KO EKS 2000/35 – заводские параметры

Этот бытовой цепной инструмент выделяется подходящим соотношением мощности и веса. Кроме того, модель хорошо сбалансирована, чего производителю удалось достичь благодаря поперечной crossline-позиции силового агрегата.

Электропила Алко 2000/35 укомплектована надежным двигателем. Благодаря сравнительно высокой мощности и системе балансировки энергопотребления мотор успешно справляется с высокими нагрузками без скачков в потреблении электричества.

Цепная электропила Алко в базовом оснащении оборудована эффективной защитой от обратных ударов, которые могут нанести увечья оператору и окружающим людям. Во время контакта режущих органов с проволокой, гвоздем или другим твердым предметом в конструкции модели срабатывает инерционный тормоз. Он мгновенно останавливает цепь без риска ее повреждения или разрыва.

Параметры электропилы AL-KO EKS 2000/35:

мощность – 2 кВт;
длина направляющего полотна – 35 см;
шаг цепи – 3/8″;
резервуар для масла – 200 мл.

Эта пила выделяется внушительной скоростью вращения цепи. При работе силового агрегата в режиме максимальных оборотов этот параметр составляет 13,5 м/сек.

Видео

Полезное видео о прочистке и настройке карбюратора:

Смесь называют нормальной, если бензин и воздух связаны в ней весовым соотношением 1:15. Мощность двигателя при работе на такой смеси на 4-5% ниже максимальной, а расход топлива примерно настолько же выше минимально возможного. Наибольшую мощность двигатель развивает, когда работает на обогащенной смеси, в которой это соотношение колеблется от 1:12,5 до 1:13. В тех же случаях, когда нужно добиться наибольшей экономичности, количество воздуха, приходящееся на 1кг бензина, увеличивается до 16-16,5 кг (обедненная смесь). При дальнейшем увеличении содержания воздуха в смеси она все больше обедняется и вскоре становится неработоспособной. Если же напротив, содержание воздуха в смеси уменьшать, то при соотношении от 1:12,5 до 1:6,5 (богатая смесь) двигатель «плохо тянет» из-за большой потери мощности и работает крайне неэкономично.

Регулировку карбюратора производят только на горячем двигателе, по этому перед началом регулировки необходимо прогреть двигатель. Винт качества смеси полностью заворачивают, а затем выворачивают на пол оборота — оборот. Вращая регулировочный винт холостого хода, добиваются минимального устойчивого вращения коленчатого вала, а затем постепенно отворачивают винт качества смеси (обедняя смесь) до возникновения перебоев в работе двигателя. После медленно заворачивают винт холостого хода (обогащая смесь), пока двигатель не начнет работать устойчиво. Вновь заворачивают винт качества смеси, уменьшая частоту вращения, находя новое положение винта холостого хода. Как и в первом случае, эти операции повторяют до тех пор, пока не будет получена минимальная, но вполне устойчивая частота вращения коленчатого вала.

Правильность регулировки количества смеси проверяют резким открытием и закрытием дросселя. Если двигатель глохнет при резком открытии дросселя, следует завернуть винт качества на 1/4-1/2 оборота (смесь обогатится), а если останавливается при резком закрытии дросселя — настолько же вывернуть (смесь обеднится).

Правильная регулировка карбюратора — залог минимального расхода топлива при максимальной отдаче мощности от двигателя.

ЯПОНСКИЙ КАРБЮРАТОР? РАЗБЕРЕМСЯ !

(диагностика, настройка и ремонт карбюраторов Японских мотоциклов)

Журнал «Мото» №2 1999 год.

Привычная картина: купил человек мотоцикл. В нормальном состоянии, да и пробег небольшой. Только вот беда — мотор с перебоями работает: плохой запуск соседствует с провалами на средних и высоких оборотах. Причин может быть две: либо зажигание барахлит, либо система питания. Электроника на «японцах» — эталон надежности и подводит редко. Зато карбюраторы шалят значительно чаще. Постоянный автор журнала Сергей РЫБАКОВ знаком с ними не понаслышке — за его плечами многолетняя практика ремонта мотоиномарок.

Карбюраторные проблемы заявляют о себе обычно тогда, когда мотоцикл оживляют после долгой спячки. Но мотор то железный, возразите вы, что ему будет. Дело в бензине. Проболтавшись в баке пару лет, горючее становится абсолютно непригодным (срок его годности всего полгода) Во-первых, в процессе хранения в топливе происходят необратимые изменения легкоиспаряющиеся фракции улетучиваются. Во-вторых, при контакте с воздухом бензин непрерывно окисляется и в нем увеличивается содержание смол. Цвет его меняется до коричневого.

Вроде бы ничего страшного. Промыл бак и катайся. Но не все так просто. Если во время отстоя краник пропускал топливо, а так нередко и случается, дело плохо. Со временем, в результате постоянного испарения бензина, внутри на стенках образуется короста из смол, а малокалиберные жиклеры забиваются напрочь. Эти отложения с трудом берут даже сильные растворители. Посоветую применять импортные препараты специально предназначенные для чистки карбюраторов. Попадаются среди них и подделки, их выдаст запах керосина и ароматизаторов. В тяжелых случаях приходится пробивать жиклеры механическим путем — тонкой прочищающей проволочкой для игл от отечественных шприцев

Ситуации, в которых регулировка необходима

Новые бензопилы поставляются производителем уже с отрегулированными карбюраторами. Это называется стандартная регулировка. Но для нормального прохождения процесса обкатки требуется понизить максимальные обороты двигателя, провести регулировку карбюратора. После обкатки, бензопила нуждается в точной настройке для достижения максимальной эффективности работы двигателя.

При излишке топлива в смеси, детали двигателя плохо смазываются, и происходит преждевременный износ. Также не качественная смесь может стать причиной заклинивания двигателя из-за перегрева (это одна из причин почему бензопила не заводится).

Так выглядит заклинивший, перегретый поршень, с разобранной бензопилы с неправильно настроенным карбюратором.

Регулировка необходима в случае, когда двигатель не держит холостые обороты, глохнет или не развивает полной мощности. Настройка карбюратора должна проводиться с чистыми воздушным и топливным фильтрами. Также рекомендуем почитать интересную статью, в которой подробно рассказывается про основные причины по которым бензопила заводится и сразу глохнет.
