Неисправности и ремонт бензопил Урал
Бензиновые заводские инструменты марки Урал приходят в негодность из-за неправильной повседневной эксплуатации, механических повреждений или работы под нагрузками, изначально выше критических. В любом случае поломку можно попытаться устранить самостоятельно. Для этого нужно найти причину проблемы и определить методы ее решения.
Бензопила Урал – нет искры
Эта неисправность связана с регулярным использованием топлива, приготовленного с чрезмерно большим количеством моторного масла.
Чтобы отремонтировать бензопилу, необходимо:
- Заглушить мотор и дождаться его остывания;
- Вывернуть свечу зажигания при помощи специального съемника;
- Промыть свечу чистым бензином, очистив ее от нагара и засохшей смолы;
- Провентилировать цилиндр, несколько раз потянув за трос стартера при извлеченной свече.
После этого нужно вкрутить свечу и завести мотор бензоинструмента. Если деталь не была повреждена в процессе очистки, то двигатель заведется практически сразу.
Бензопила Урал не заводится
Причин этой поломки может быть несколько. Первая из них – это увеличение дистанции между магнето и катушкой зажигания. В этом случае нужно заново выставить зазор зажигания и попытаться завести двигатель инструмента.
Вторая причина – потеря требуемых настроек карбюратора. Чтобы выполнить ремонт, потребуется отрегулировать топливный узел, придерживаясь указаний в инструкции по эксплуатации.
Третья причина поломки – это скопление масла и мусора на воздушном фильтре. Решить эту проблему поможет тщательная очистка элемента в емкости с неразбавленным 92-м бензином.
Самоделки из бензопилы Урал
Высокая мощность и солидные запасы тяги делают бензоинструменты популярной среди садоводов марки Урал подходящей основой для сборки различных хозяйственных самоделок.
К наиболее популярным из них относятся:
лодочный мотор из бензопилы Урал своими руками – для собственноручной сборки этого агрегата потребуется редуктор, усиленная растяжками стальная труба и покрытый антикоррозийным средством металлический гребной винт. При условии соблюдения оператором правильного порядка сборки, изготовитель получит надежный и долговечный силовой агрегат, который хорошо подойдет для установки на резиновую лодку;
- самодельная пилорама из бензопилы Урал – самодельная сборка этого приспособления производится с использованием прочного цельнометаллического каркаса, надежных болтовых креплений и металлической, усиленной болтами, направляющей. Готовая пилорама будет производить доски любой толщины с длиной до 2 м;
- мотобур из бензопилы Урал – это оборудование можно использовать для проделки аккуратных лунок во льду и широких отверстий в почве для самостоятельного монтажа свайного фундамента. Для сборки бура потребуется реверсивный редуктор – его установка позволит быстро извлекать орудие из земли без применения физических усилий;
снегоход из бензопилы Урал – это малогабаритное средство передвижения можно собрать из прочного сварного остова, лыж, расположенных в нижней передней части рамы, и гусениц – в нижней задней части несущей конструкции. Готовый самодельный снегоход сможет разгоняться до скорости около 20–25 км/ч.
Каждая из самоделок отличается от заводских аналогов сниженным расходом топлива, простотой в ежедневной эксплуатации и обслуживании. Их легко ремонтировать, используя для этого подручные средства.
Подробный обзор
Каждый отечественный производитель заботился о создании техники, максимально соответствующей своему классу. Профессиональный уровень также подтверждается наличием многих функций и систем, среди которых:
- специальная рама, способная гасить вибрации;
- низкий вес для долгой работы в лесу;
- особая функция — поворот шины на 90 градусов;
- бренд Урал представлен двумя моделями с мощностью 3 и 5 лошадиных силы;
- рукоятки на бензопиле устанавливаются вверху, что упрощает работу в сложных погодных условиях;
- отличная опция — гидроклин, предназначенный для валки деревьев в определенном направлении;
- удобная система смазки цепи.
Отличным решением была система смазки цепи, которая проводилась в автоматическом режиме и обеспечивала рабочего отличной производительностью. С недавних пор владельцы пил Урал используют пильную основу от бренда Stihl, что создало лучшую производительность при тех же характеристиках мотора.
Недостатки
К сожалению, любое подобное устройство не лишено недостатков, поэтому у бензопил Урал есть несколько замечаний:
- разбавлять бензин с маслом требуется в большим пропорциях, вместо современных 50:1 бензопилы Урал требовали соотношение 20:1;
- ни одна модификация не получила цепной тормоз;
- такая деталь как редуктор имеет свойство отказывать и даже наносить ущерб двигателю;
- при работе образуется много неприятного дыма.
Владельцы модели Урал 2 Электрон отмечают неправильный воздушный фильтр, в котором сетка располагается с большими ячейками. Ввиду этого минуса увеличивается требуемое соотношение бензина к маслу.

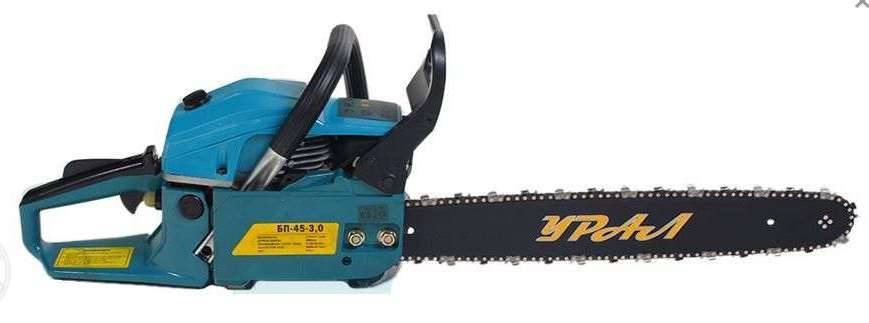

Модификация Урал БП-45-3.0
Помимо классической модели с мощностью 5 л.с. выпускалась интересная бензопила Урал БП-45-3.0, которая была отличным помощником в домашнем хозяйстве. Вес устройства был немного уменьшен, имеется неплохая комплектация в виде дополнительных храповика и масло привода. Мощность двигателя уменьшили до 3 л.с. или 2,3 кВт.
Для модели отлично подходит шина длинной 45 сантиметров, к счастью большой выбор позволяет подобрать подходящую шину и цепь. Уменьшись также бачки для жидкостей — топливный составил 550 мл, маслобак 260 мл. Кстати, преимуществом Урал БП-45-3.0 можно считать наличие автоматического масляного насоса. В результате всех изменений снизился конечный вес бензопилы, который составил 7 кг.
Какие еще карбюраторы ставили на бензопилу Урал 2т Электрон
На бензопилу Урал 2т Электрон часто ставились, и ставятся сегодня, карбюраторы от других двухтактных двигателей со следующими параметрами двигателя:
- мощность 5,5 л.с.
- объем камеры сгорания 90,4 куб.см,
- диаметр поршня 55 мм.
Иногда устанавливались карбюраторы от значительно более мощных двигателей. Например, от мотоциклов «Минск», «Восход». Правда, есть недостаток, существенно возрастает подача топливно-воздушной смеси. Её снижали регулировкой винтов. Двигатель работал, но перерасход топлива был значительным.
Карбюратор Walbro на бензопилу Урал
На бензопиле Урал 2т Электрон хорошо себя зарекомендовал немецкий карбюратор от близкой по мощности бензопилы Stihl MS 660. Его подача топливной смеси почти полностью соответствует двигателю Урала 2т Электрон. Идеальное соответствие достигается за счет регулировки винтами. Также почти идентичны посадочные размеры (между отверстиями на карбюраторе и шпильками на двигателе). Разницу в 1 мм устраняют, подточив оба отверстия надфилем, каждое на 0,5 мм.
Так выглядит карбюратор Walbro, который ставят на бензопилу Урал
Как поставить китайский карбюратор на бензопилу Урал
Родной завод ЗиД в Перми больше не выпускает бензопилы Урал 2т Электрон и запчасти к ним. В продаже есть карбюраторы КМП-100У китайского производства стоимостью около 1500 руб. Они не всегда хорошего качества. И пользователи предпочитают ставить не их, а карбюраторы от китайских мопедов.
Это качественные изделия, которые обладают следующими достоинствами:
- рассчитаны на долгий срок службы;
- экономичные;
- обеспечивают легкий запуск двигателя.
Прогресс не стоит на месте, поэтому современные карбюраторы, намного превосходят старинные КМП-100 по всем параметрам. Используются карбюраторы от следующих мопедов (скутеров):
- Альфа;
- Дельта;
- Актив;
- Харлей.
Карбюраторы у этих мопедов практически одинаковые, а характеристики двигателя схожи с двигателем бензопилы Урал 2Т Электрон.
На этом видео можно увидеть, как реально работает бензопила Урал 2т Электрон с карбюратором от китайского мопеда:
Последнюю модификацию бензопилы Урал — 2т Электрон с карбюратором КМП-100У начали выпускать более 30 лет назад. Она постепенно уходит в историю. Но, похоже, уйдет не скоро, ввиду высокой ремонтопригодности.
Для собственных нужд в плане заготовки леса или каких-то бытовых потребностей многие выбирают пилу «Урал 2». Этот агрегат и в настоящее время пользуется довольно большой популярностью. Недаром же производитель этих пил выпустил около 14 млн изделий такой серии.
В результате имеем бензопилу, которая становится мощным и надёжным помощником в любом хозяйстве. И несмотря на то что в современных магазинах садового инструмента достаточно различных моделей, пила «Урал 2 электрон» все так же пользуется определённой популярностью.
Укомплектованная бензопила Урал 2 имеет:
Общую массу без стартера – 11,7кг.;
Производительность – 100 кв.см./сек;
Расход горючего на максимальной мощности – около 500 мл/час.
Для начальной работы с бензопилой особых настроек не требуется. Просто необходимо заливать топливо согласно заводской инструкции. А также нужно сказать, что бензопила Урал 2 регулировка карбюратора не требуется. По крайней мере, для работы в обычных условиях.
Регулировка Карбюратора Бензопилы Урал два Электрон
Главная страница Регулировка карбюраторной бензопилы Ural два Electron
Регулировка карбюратора. Настройка максимальной мощности
Регулировка мощности на бензопиле Ural два Electron осуществляется только после окончания периода запуска (это двадцать пять часов работы) и после установки холостого хода.
Неполное вкручивания винта означает больше воздуха и меньше топлива. Когда винт откручивается, все происходит наоборот, то есть обогащенная горючая смесь. Наиболее преимущественное положение винтов можно определить исключительно экспериментом.
В процессе тюнинга карбюратора Урала нужно помнить о следующих принципах правильной работы бензопилы:
- Двигатель всегда должен иметь хорошие показатели резки, а дым должен быть умеренным.
- Двигатель всегда должен иметь отличную характеристику дроссельной заслонки. Более того, в процессе резки древесины цепь не должен останавливаться, пила должна перегреваться, а двигатель должен автоматически тормозить.
Если произошло полное перекос карбюратора и двигатель прекратился, рекомендуется выполнить следующие действия:
- Винт №1 полностью возвращают до упора, а затем выворачивают один виток, не более.
- Винт №2 возвращают до предела, а затем выворачивают на пол оборота.
Это позволит вернуть регулировочные винты в исходное положение, а затем правильно отрегулировать карбюратор уральской бензопилы согласно стандартам, описанных выше.
Характеристика моторной пилы советского времени
Сначала бензопила Урал находилась на техническом оснащении армии, и только в одна тысяча девятьсот пятьдесят пять году завод перешел к производству для рубки, дав модели название Урал 2. Инструмент весил 11,7 кг. При этом мощность двигателя составляла 5,5 литров. С. Отрегулировать карбюратор уральской бензопилы следует так, как отрегулировать его руками. Пила вращалась под прямым углом во время работы, облегчает работу вAL-KOв. Цепь имел принудительное смазки, в оборудование агрегата входил гидравлический клин.
Образец уральской бензопилы, изготовленный в 1946, Выставленный в музее артиллерии Санкт-Петербурга. Урал 2, заменен важным условием длительной работы бензопилы, регулировки карбюратора Урала. Технические характеристики регулировки карбюратора бензопилы Ural 2. В одна тысяча девятьсот пятьдесят восемь году инструмент был удостоен золотой медали на Брюссельской выставке достижений.
Советский Союз находился в изоляции, созданное оборудования оценивалось и распределялось на предприятия лесопромышленности в соответствии с приказом. Эта же система распределения не позволила частную собственность не только на уральской бензопиле, но и на Дружбе.
Технические характеристики бензопилы Ural 2:
- Двухтактный двигатель, одноцилиндровый;
- Мощность пять литров. От.;
- Топливный бак 1,6 л
- Резервуар для смазки бака 0,24 л
- Длина шины сорок шесть см;
- Цепь, количество звеньев 64;
- Шаг связи 0,404 дюйма;
- Ширина канавки 1,6 мм.
Регулировки бензопилы Урал 2Т
Вопрос: Собрал бензопилу Урал 2Т Электрон. Заводится с пол оборота, работает на холостых идеально.
Цилиндр с поршнем оставил старый, только кольца поменял. Начинаешь давать полную нагрузку — сразу глохнет.
На верхушке поршня до первого кольца скол. Может из-за этого глохнуть?
Ответ: Если самодельная прокладка под цилиндром — возможно, перекрыт импульсный канал.
Как заглохнет, смотрите свечу — (переливает- недоливает). Попробуйте провести регулировку карбюратора.
Винт, который ближе к воздушной заслонке нужно выворачивать (против часовой стрелки) на 1/2 оборота.
Вопрос: Подскажите, как сделать регулировку бензопилы бензопилы Урал 2Т Электрон, и вообще что регулировать?
Работает только на больших оборотах, газ отпускаешь глохнет. Вообще, когда обороты чуть понижаешь, глохнет. Начинаешь газовать резко, тоже глохнет как будто захлёбывается.
Пробовал крутить карбюратор, не поддаётся, поставил прежнюю регулировку, снимал его, промывал, всё бесполезно.
И свечу новую поставил — не помогает. Завожу газу ей, сразу бывает не сразу заглохнет, потом всё равно глохнет. Подскажите, что ещё можно попробовать, в чём причина?
Ответ: базовые регулировки карбюратора: винт Х (тот что ближе к цилиндру) завернуть до упора и выкрутить на один оборот, винт Р — завернуть до упора и выкрутить на пол оборота, не поможет- смотреть состояние сальников и прокладок.
Вопрос: Перебираю старенькую б/п Урал. В сцеплении две пружины разбиты сильно, а целые разные по длине и диаметру проволоки.
Они должны быть одинаковые, или «включаться» по очереди?
Ответ: да одинаковые; — нет, работают одновременно, при установке желательно добиться максимально «одновременного срабатывания».
Вопрос: Собрал я свой аппарат б/п урал, но есть проблема — нет холостого хода, при работе дымит и всё время при второй попытке завести, то свеча мокрая, но сейчас куда-то пропала и искра.
Снял электронику, а там мокро от бензина, видимо когда менял сальник, не ровно сел. Как самому отрегулировать количество смеси и холостой ход?
Ответ: разобраться с сальником, устранить мокроту, иначе моторчик будет очень странно себя вести.
Дайте на холостом ходу полтора, для запуска будет достаточно, но сначала сальник.
Вопрос: Почему цепь не останавливается на холостом ходу?
Ответ: Причин несколько: Не отрегулированы холостые обороты, не отрегулирована муфта сцепления.
Вопрос: Подскажите, пожалуйста как правильно ставить поршень. Одну поршневую уже испортил, поставив поршень замками в сторону глушителя, то есть в сторону конуса, как по инструкции.
Пила Урал проработала два дня и сломалась, разобрал и увидел, что нет замка между кольцом, по моему он выгорел, так как направлен в сторону выхлопа.
Сейчас поставил новый поршень замками в сторону карбюратора, но пила отказывается нормально работать, рывки, стрельба и тому подобное.
Переставлял два магнето заводских и одно спаял сам результат тот же, два карбюратора результата не дают, сальники и прокладки все новые. Разбирал её раз двадцать, а причины нет.
Ответ: правильно, только это относится к верхнему замку, два замка никак не возможно установить в одну сторону.
При не правильной установке мотор не будет завивать мощность , тяжело заводится, работать не возможно. Я специально ставил для пробы.
Если 2 дня проработал то установлен правильно. ориентировка по установке поршня идет по верхнему стопору , он должен быть направлен в сторону конуса на коленвале.
Попробуйте использовать другой маховик, возможно магниты немного утратили свои свойства. Если стреляет в карбюраторе или в глушителе, то попробуйте заменить свечи.
Вопрос: как разобрать подпружиненную шину и вытащить звездочку? Не могу догадаться.
Ответ: Стачиваются две заклёпки по краям и вынимается весь наконечник со звёздочкой.
Вопрос: Пилил дрова и внезапно перестала крутиться цепь. Движок работает нормально. Причем от руки цепь прокручивается. Подскажите, пожалуйста. что делать и с чего начать?
Ответ: думаю смотреть надо редуктор и муфту сцепления.
Вопрос: Собрал пилу бензопилы Урал 2Т Электрон, завёл, настроил карбюратор, вроде работает, почти всегда заводится с одного рывка.
Я поменял только поршень и кольца, надо ли обкатывать по полной программе 4 заправки бачка на холостых или это перебор?
Пила на месте не стоит, брыкается, надо её поддерживать и поэтому сидеть ждать 4 бачка на холостых будет утомительно.
Да, ещё выявил вот что. У меня нет провода на «Стоп» поэтому глушу пилу, закрывая воздушную заслонку.
После этого заливает свечу и её надо выкручивать, протирать и продувать цилиндр. Можно ли глушить пилу, снимая колпачок со свечи?
Шина и цепь
Бензопила Урал Электрон 2 имеет направляющую шину 460 миллиметров. В стандартной комплектации вместе с ней идет цепь. Она съемная и во время длительного хранения или консервации оборудования она снимается.
Поскольку при эксплуатации звенья цепи растягиваются, это естественный процесс, необходимо периодически следить за ее натяжением, иными словами, регулировать. Сильнее растягивается новая цепь.
Отличным выбором для данной бензопилы будет цепь МИ-10.26.16 Strong. После длительной эксплуатации цепь требует заточки. Для ручной заточки подойдет круглый напильник в форме цилиндра диаметром 5-7 мм. При заточке нет необходимости снимать цепь с устройства, достаточно просто увеличить натяжение и произвести заточку «по месту».
https://youtube.com/watch?v=9XnPfJMq-c0
Конструкция и принцип функционирования карбюратора бензопилы
для смешивания в определенных пропорциях кислорода и горючего
Устройство карбюратора, в общем, во всех пилах одинаково, исключение составляют бензопилы китайского производства. Но, в принципе, не будет лишним заглянуть в техпаспорт инструмента и изучить строение карбюратора. Его основные составляющие таковы:
- трубка — элемент, отвечающий за порционную подачу воздуха путем открытия или закрытия заслонки;
- диффузор — элемент, расположенный у входного отверстия, через которое подается топливо и предназначен для ускорения потока воздуха;
- распылитель — механизм впрыскивания топлива в поток воздуха;
- поплавковая камера — полость, предназначенная для поддержания горючей смеси на одном уровне. Именно из нее через жиклер, топливо попадает в распылитель.
Поток воздуха, проходя через диффузор
Признаки, говорящие о необходимости регулировки карбюратора
Есть несколько признаков того, что карбюратор работает некорректно и его требуется отрегулировать.
Пила с трудом заводится и почти сразу после старта глохнет. Причина этого в том, что в топливе содержится низкая доля октана.
- Слишком большой расход топлива, очень большой объем выхлопных газов, горючее расходуется не полностью. Здесь причина кроется в слишком насыщенной смеси, подаваемой в двигатель.
- Нарушено крепление винтов регулировки из-за вибрации и неисправности защищающего колпака. Это встречается редко и вследствии попытки регулировки винтов.
- Попадание мусора (или окалины) в карбюратор из-за поломки воздушного фильтра или использования топлива низкого качества. Здесь одной регулировки будет недостаточно, нужно еще провести промывку.
- Сильная изношенность поршней. Настройка карбюратора поможет временно. В этом случае необходимо капитально ремонтировать двигатель.
Если у вас присутствуют некоторые из вышеописанных признаков, значит пора заняться регулировкой карбюратора бензопилы.
Подготовка к регулировке
Регулировка карбюратора бензопил происходит с помощью трех винтов:
- «H» — винт, регулирующий максимальные обороты и главный жиклер;
- «L» — винт для настройки малых оборотов мотора и жиклера холостого хода;
- третий винт регулирует холостой ход и может обозначаться по-разному: «LA», «S», «T».
Возможно также, что в вашей бензопиле винтов будет меньше, зависит от производителя.
Итак, обозначение винтов мы выяснили, переходим к подготовительным процедурам. Здесь все просто.
- Найдите в техпаспорте на пилу информацию об углах поворота винтов. Это условие должно соблюдаться, иначе это может стать причиной поломки двигателя.
- Положите бензопилу на какую-либо устойчивую поверхность.
- Цепь пилы должна быть направлена в сторону от вас во избежание травм.
- Чтобы добраться до карбюратора, открутите болты крышки бензопилы и снимите её.
- Далее убирается поролон и часть воздушного фильтра.
Теперь можно приступить непосредственно к самой регулировке, которая производится в два этапа.
Регулировка карбюратора бензопил
закрутить по ходу часовой стрелки винты
Завершив процедуру, запускаем двигатель и прогреваем его 10 минут, установив на средние обороты. Теперь займёмся винтом холостого хода, который, как мы помним, может быть обозначен по-разному. Его необходимо закручивать против хода часовой стрелки, пока мотор не начнет работать равномерно. Следите за тем двигается или не двигается цепь. Если да, то винт нужно еще покрутить против часовой стрелки. Если двигатель в этом режиме глохнет, немного проверните винт по часовой стрелке.
По завершении всех манипуляций обязательно проведите проверку: ускорения, холостого хода и числа оборотов.
Проверка работы бензопилы после настройки карбюратора
Правильно ли вы отрегулировали карбюратор на бензопиле покажут следующие испытания. Плавно нажимайте на акселератор и, если обороты двигателя почти сразу возросли до максимальных, значит он работает нормально при ускорении. Под максимальными понимаются значения от 2800 до 15000. Если этого не происходит, крутим винт L на одну восьмую оборота против часовой стрелки.
должно быть в пределах 11500 – 15000
После этих испытаний нужно проверить работу бензопилы в режиме холостого хода. Можно говорить о правильной регулировке винта холостого хода, если при проверке цепь не двигается, а мотор при нажатии на акселератор быстро набирает максимальное количество оборотов. Звук мотора должен попадать в четыре такта.
Если при проверке вы понимаете, что необходимые условия не достигнуты, регулировку нужно провести снова или обратиться к специалистам.
Как работает карбюратор бензопилы
Принцип работы карбюратора КМП-100У следующий:
Для более подробного ознакомления с карбюратором бензопилы Урал,скачай инструкцию по эксплуатации.
Из бензобака топливо по топливопроводу и каналу -1, обозначенный красной стрелкой (смотри принципиальную схему ) подается через клапан-3, в полость 25. После этого с помощью впускного клапана-1,топливо подается к седлу топливного клапана 19.
До момента пуска двигателя бензопилы,топливо не поступает в полость регулятора давления -21 так как отверстие седла -19 перекрывается рычагом -20.
Во время пуска двигателя в диффузоре возникает разряжение воздуха, которое воздействует на мембрану карбюратора -4. При этом мембрана прогибается вверх и отжимает от седла -19 рычаг-20, открывая топливу путь в полость 21. Из полости 21 топливо поступает к распылителям -9, 14 и 15 по каналам, проходное сечение которых регулируется с помощью винтов 5 и 6.
Распыленная рабочая смесь (топливо) поступает за счет вакуума в картер. Из картера во время движения поршня топливо поступает в надпоршневое пространство. Обратный клапан-17 (смотри принципиальную схему) не допускает в полость 21 проникновения воздуха при работе двигателя бензопилы на холостом ходу через канал с распылителем 9. Перед пуском двигателя полость карбюратора заполняют топливом с помощью обогатительной кнопки -9.
1.Бензопила Урал ремонт и эксплуатация.
Фото-2.Карбюратор КМП-100 У.
Внешний вид карбюратора КМП-100 У.
Карбюратор бензопилы Урал состоит из:
1-Рычаг воздушной заслонки,
2-рычаг дроссельной заслонки,
3-резиновый уплотнитель регулировочных винтов малого и полного газа,
4-болт крепления карбюратора,5-обогатительная кнопка.
Фото-3.Устройство карбюратора бензопилы Урал.
Детали карбюратора бензопилы Урал
Карбюратор бензопилы Урал состоит из следующих комплектующих:
1-болт крепления, 2-топливный фильтр, 3-пружина, 4-болт, 5-возвратная пружина подкачивающего насоса,
6-угольник,7-винт полного газа,8-винт малого газа,9-уплотнитель резиновый,10- мембрана карбюратора,
11-прокладка,12-прокладка,13-мембрана,14-корпус,15-алюминиевая деталь,16-крышка,17-рычаг воздушной заслонки,
18-рычаг дроссельной заслонки,19-корпус карбюратора. Карбюратор бензопилы Урал является надежным устройством, но требует в основном замены внутренних мембран и прокладок.
Если за лето бензопила не используется и в карбюраторе нет бензина, тогда мембраны могут выйти из строя. Поэтому карбюратор рекомендуется разобрать а мембраны хранить в закрытой емкости с бензином.
Или же можно карбюратор не разбирать, но хотя бы один раз в месяц произвести пуск двигателя и прогреть двигатель в течении 3-5 минут.Ремонт карбюратора в основном сводится к замене ремкомплекта, который состоит из мембран, прокладок и регулировочных винтов малого и полного газа. О том как произвести ремонт карбюратора наша следующая статья.
