Регулировка карбюратора бензопилы Партнер 350 своими руками

Все карбюраторы на бензопилах Партнер 350 проходят заводскую настройку на специальных стендах. Регулировочные винты надежно зафиксированы пружинами и раскручиваются в процессе эксплуатации бензопилы крайне редко. Но регулировка карбюратора своими силами иногда требуется, хотя и нечасто.

Например, при сильном износе поршневой группы потерю компрессии и мощности можно компенсировать увеличением подачи топлива. Это приведет к перерасходу топлива, а поршневую группу менять все равно придется. Но ещё какое-то время бензопила может работать.

В отдельных случаях регулировка требуется после обкатки двигателя и при переходе на бензин другой марки.

Признаки того, что карбюратор надо регулировать:

1. Бензопила на холостых оборотах глохнет (мало оборотов) или оборотов слишком много, прокручивается цепь. Требуется регулировка холостых оборотов винтом T.
2. При нажатии ручки газа двигатель не развивает обороты, «проваливается». Не хватает топлива, смесь слишком бедная (мало бензина – много воздуха). Требуется регулировка винтами L и H.

Иногда эти проблемы возникают по другим причинам:

• забит воздушный фильтр;
• затруднена подача топлива из бензобака в карбюратор;
• забиты нагаром выхлопные окна и глушитель.

Нужно убедиться, что с этим нет проблем, и только тогда приступать к регулировке карбюратора.

Так выглядит забитый пылью и опилками фильтр

Необходимые инструменты

Потребуется крестовая отвертка для винта T. Винты H и L не имеют шлицов под отвертку. У них рифленая головка под торцевой ключ. Со снятой крышкой их можно крутить пальцами, ключом или пассатижами.

Для контроля за количеством холостых и максимальных оборотов можно использовать электронный тахометр. Если его нет, регулировку проводят на слух, по реальной работе двигателя.

Алгоритм регулировки карбюратора

В крышке бензопилы Партнер 350 есть специальные отверстия для регулировки. На практике регулировать карбюратор через них трудно. Проще снять крышку, тогда будет видно головки винтов.

Регулировка холостых оборотов

Бензопилу заводят. Винт T вращают маленькими шагами по 1/3-1/4 оборота в нужную сторону, добиваясь оптимальных оборотов, когда двигатель не глохнет, а цепь не вращается. Если цепь прокручивается, холостые обороты убавляют. Если выхлопы крайне редкие и двигатель глохнет, обороты прибавляют. Тахометр в этом случае практически не нужен. Но если его использовать, при правильной регулировке он покажет 2500 – 3300 об/мин.

Регулировка средних и высоких оборотов

Винт H регулирует подачу бензина (количество). Винт L регулирует количество воздуха, и это определяет пропорции бензина и воздуха в топливно-воздушной смеси (качество).

Несгоревшее при нехватке кислорода топливо будет вылетать в выхлопную систему. Тогда двигатель дымит и расходует лишнее топливо.

Поэтому винт H регулируют вместе с винтом L – увеличивая подачу топлива, увеличивают и подачу воздуха.

Основная регулировка карбюратора бензопилы Партнер 350 осуществляется двумя винтами: L, H

Удобнее всего проводить регулировку при работающем двигателе, поворачивая винты H и L на 1/4 оборота и пробуя, как реагирует двигатель при нажатии ручки газа. Если провалы в работе двигателя становятся меньше, винты выкручивают ещё на 1/4 оборота. Если двигатель стал работать хуже, настройки возвращают в исходное положение и проводят регулировку в другую сторону.

Заводские настройки карбюратора

Несмотря на стандарты, каждый карбюратор и бензопила имеют свои индивидуальные особенности. Заводская настройка аппаратными методами на оборудованных стендах позволяет отрегулировать карбюратор на самый оптимальный режим:

• Двигатель устойчиво работает на холостых оборотах, цепь не прокручивается.
• Пропорции бензина и воздуха в карбюраторе составляются оптимально, бензин выгорает полностью.
• При нажатии ручки газа двигатель сразу развивает максимальные обороты, при этом нет перерасхода топлива.

Именно поэтому при самостоятельной регулировке заводские параметры следует считать базовыми.

Видео регулировки карбюратора Партнер 350

Немного более сложный, но понятный алгоритм регулировки при заведенном двигателе показан на этом видео:

Из видео не до конца ясно, зачем нужно было закручивать винты до конца, а не начинать регулировку с имеющегося заводского положения винтов. Но финал положительный, настройщик неплохо отрегулировал карбюратор.

Регулировка карбюратора бензопилы Партнер 350 своими руками

Все карбюраторы на бензопилах Партнер 350 проходят заводскую настройку на специальных стендах. Регулировочные винты надежно зафиксированы пружинами и раскручиваются в процессе эксплуатации бензопилы крайне редко. Но регулировка карбюратора своими силами иногда требуется, хотя и нечасто.

Например, при сильном износе поршневой группы потерю компрессии и мощности можно компенсировать увеличением подачи топлива. Это приведет к перерасходу топлива, а поршневую группу менять все равно придется. Но ещё какое-то время бензопила может работать.

В отдельных случаях регулировка требуется после обкатки двигателя и при переходе на бензин другой марки.

Признаки того, что карбюратор надо регулировать:

1. Бензопила на холостых оборотах глохнет (мало оборотов) или оборотов слишком много, прокручивается цепь. Требуется регулировка холостых оборотов винтом T.
2. При нажатии ручки газа двигатель не развивает обороты, «проваливается». Не хватает топлива, смесь слишком бедная (мало бензина – много воздуха). Требуется регулировка винтами L и H.

Иногда эти проблемы возникают по другим причинам:

• забит воздушный фильтр;
• затруднена подача топлива из бензобака в карбюратор;
• забиты нагаром выхлопные окна и глушитель.

Нужно убедиться, что с этим нет проблем, и только тогда приступать к регулировке карбюратора.

Так выглядит забитый пылью и опилками фильтр

Необходимые инструменты

Потребуется крестовая отвертка для винта T. Винты H и L не имеют шлицов под отвертку. У них рифленая головка под торцевой ключ. Со снятой крышкой их можно крутить пальцами, ключом или пассатижами.

Для контроля за количеством холостых и максимальных оборотов можно использовать электронный тахометр. Если его нет, регулировку проводят на слух, по реальной работе двигателя.

Алгоритм регулировки карбюратора

В крышке бензопилы Партнер 350 есть специальные отверстия для регулировки. На практике регулировать карбюратор через них трудно. Проще снять крышку, тогда будет видно головки винтов.

Регулировка холостых оборотов

Бензопилу заводят. Винт T вращают маленькими шагами по 1/3-1/4 оборота в нужную сторону, добиваясь оптимальных оборотов, когда двигатель не глохнет, а цепь не вращается. Если цепь прокручивается, холостые обороты убавляют. Если выхлопы крайне редкие и двигатель глохнет, обороты прибавляют. Тахометр в этом случае практически не нужен. Но если его использовать, при правильной регулировке он покажет 2500 – 3300 об/мин.

Регулировка средних и высоких оборотов

Винт H регулирует подачу бензина (количество). Винт L регулирует количество воздуха, и это определяет пропорции бензина и воздуха в топливно-воздушной смеси (качество).

Несгоревшее при нехватке кислорода топливо будет вылетать в выхлопную систему. Тогда двигатель дымит и расходует лишнее топливо.

Поэтому винт H регулируют вместе с винтом L – увеличивая подачу топлива, увеличивают и подачу воздуха.

Основная регулировка карбюратора бензопилы Партнер 350 осуществляется двумя винтами: L, H

Удобнее всего проводить регулировку при работающем двигателе, поворачивая винты H и L на 1/4 оборота и пробуя, как реагирует двигатель при нажатии ручки газа. Если провалы в работе двигателя становятся меньше, винты выкручивают ещё на 1/4 оборота. Если двигатель стал работать хуже, настройки возвращают в исходное положение и проводят регулировку в другую сторону.

Заводские настройки карбюратора

Несмотря на стандарты, каждый карбюратор и бензопила имеют свои индивидуальные особенности. Заводская настройка аппаратными методами на оборудованных стендах позволяет отрегулировать карбюратор на самый оптимальный режим:

• Двигатель устойчиво работает на холостых оборотах, цепь не прокручивается.
• Пропорции бензина и воздуха в карбюраторе составляются оптимально, бензин выгорает полностью.
• При нажатии ручки газа двигатель сразу развивает максимальные обороты, при этом нет перерасхода топлива.

Именно поэтому при самостоятельной регулировке заводские параметры следует считать базовыми.

Видео регулировки карбюратора Партнер 350

Немного более сложный, но понятный алгоритм регулировки при заведенном двигателе показан на этом видео:

Из видео не до конца ясно, зачем нужно было закручивать винты до конца, а не начинать регулировку с имеющегося заводского положения винтов. Но финал положительный, настройщик неплохо отрегулировал карбюратор.

Особенности эксплуатации

Используемое в эксплуатации топливо – смесь из бензина марок АИ-95 или АИ-92 с маслом для двухтактных двигателей. Перед началом работы необходимо провести обкатку мотора на средних оборотах и небольших нагрузках.

Соотношение бензина и масла для бензопилы Партнер во время обкатки составляет 35 грамм на 1 литр. После нее необходимо разбавлять 20 грамм масла с одним литром бензина. Период обкатки бензопилы Партнер должен составлять 1,5-2 бака.

Настоятельно рекомендуется использовать исключительно высококачественное масло, так как в противном случае на свечах и на стенках цилиндра образуется слой нагара, выходит из строя карбюратор. Кроме того, необходимо начинать работу 35-40 секунд спустя холостых оборотов.

Устройство бензопилы Partner

Основные неисправности и ремонт

Как и любая техника, бензопилы Партнер подвержены различным неисправностям. К наиболее частым дефектам можно отнести неполадки с двигателем: отсутствие завода, неустойчивость работы, частое резкое прекращение работы, быстрый перегрев, падение мощности.

• Отсутствие завода: данный дефект может быть связан с заливанием камеры сгорания, свечи топливом, покрытие ее нагаром. В случае проблем с камерой, необходимо извлечь свечу, просушить оную при помощи холостого завода, затем – прочистить свечу. В случае ее загрязнения, провести очистку.
• Неполадки с глушителем: причинами дефектов могут быть использование топливной смеси с неправильным соотношением или же низкокачественного масла – впоследствии, образуется нагар. В этом случае, прочистить глушитель.
• Проблемы со смазыванием цепи: это могут спровоцировать проблемы с подкачкой масла или же его подтекание. В первом случае, необходимо прочистить каналы подачи масла. Во втором же, нужно проверить их герметичность. При нарушении данного состояния, заделать при помощи герметика или заменить.
• Неполадки непосредственно цепи, ее тормозного механизма: стопорной механизм может не срабатывать по причине загрязнения подкрышечного пространства и самой стопорной ленты. При замусоривании – очистить, при износе ленты – заменить.

При проблемах с цепью, их рекомендуется затачивать – это можно делать как с использованием специальных станков, так и напильника, имеющего шаблон, который изменяется в зависимости от шага зуба цепи.

Как отрегулировать карбюратор

Неполадки с данным узлом двигателя могут произойти после обкатки. Неисправный карбюратор может не давать холостой ход или максимальное количество оборотов.

Для проведения регулировки, необходимо сперва прокрутить винты максимальных и минимальных оборотов до момента их самого высокого сопротивления. После этого, повернуть их обратно, оставив в таком положении после полутора оборотов. Затем, двигатель прогревается в течение десяти минут, находясь на средних оборотах

Важно следить за тем, чтобы цепь не двигалась. В случае, если мотор заглохнет, надо сразу довернуть винт регулирования до состояния упора

Некоторые аспекты технического обслуживания

Немаловажной особенностью, которая предопределяет надлежащую работу бензопил Партнер, является натяжение цепи. Ее можно проводить самостоятельно

Плохое натяжение может спровоцировать слет цепи с шины или ее повреждение. При избыточном натяжении, увеличивается нагрузка на мотор, впоследствии чего, пила изнашивается быстрее.

Порядок проведения натяжки цепи:

• Убедиться, что устройство выключено. Осмотреть натяжной механизм, который расположен справа от боковой крышки, которая фиксирует ось.
• Раскрутить болты, которые отвечают за фиксацию шины. Подобрать регулировочным винтом степень натяжения, перемещая ось вперед.
• Отрегулировав цепь, затянуть болты.

Также, важно уметь заменять звездочку. Этот процесс состоит из следующих стадий:

• Демонтаж гарнитуры бензопилы, откручивание гаек крышки шины. Извлечение шины и цепи.
• Демонтаж воздушного фильтра.
• Выкручивание свечи при помощи универсального ключа, замена ее на стопор поршня.
• При помощи съемника сцепления, который монтируется в универсальный ключ, демонтируется муфта сцепления.
• Замена звездочки.
• Сбор в обратной последовательности.

Изучение инструкции по эксплуатации бензопилы Партнёр 350

• перечень комплектующих узлов и деталей;
• информацию, как правильно читать символы на оборудовании;
• технику безопасности при работе с пилой и соблюдения технологии лесопильных работ;
• инструкцию последовательности сборки инструмента;
• правильный состав смесей горючего и требования к смазке цепей;
• инструкции по техническому обслуживанию отдельных узлов;
• таблицу неполадок и способы их устранения;
• технические характеристики бензопилы Partner.

Официальные документы, разработанные в помощь владельцам техники, несут исчерпывающую информацию о правильной эксплуатации пилы.

Бензопила Партнер 350 – регулировка зажигания

О настройке зажигания садового инструмента Partner нужно задуматься тогда, когда его двигатель перестал заводиться, или в том случае, когда номинальная мощность мотора заметно упала. Перед регулировкой зажигания потребуется тщательно очистить свечу, а также протереть от пыли саму катушку.

Дальнейший порядок действий выглядит следующим образом:

1. Вначале необходимо снять левую крышку защитного пластикового корпуса;
2. Под крышкой расположены маховик и катушка зажигания. Они должны располагаться друг от друга на определенном расстоянии. Установить зазор между ними поможет шаблон или обычная бумажная визитка;
3. Чтобы выполнить настройку, потребуется вывернуть 2 винта, расположенные рядом с маховиком. Во время их поворачивания элемент будет отдаляться от катушки;
4. Далее на боковую часть катушки потребуется неподвижно установить шаблон и начать поворачивать винты в обратном направлении;
5. Как только маховик соприкоснется с шаблоном, потребуется закончить регулировку.

После настройки зажигания нужно установить крышку корпуса на место и проверить  работу бензопилы Partner 350. Если регулировка узла была выполнена правильно, то двигатель бензопилы заведется с первого раза.

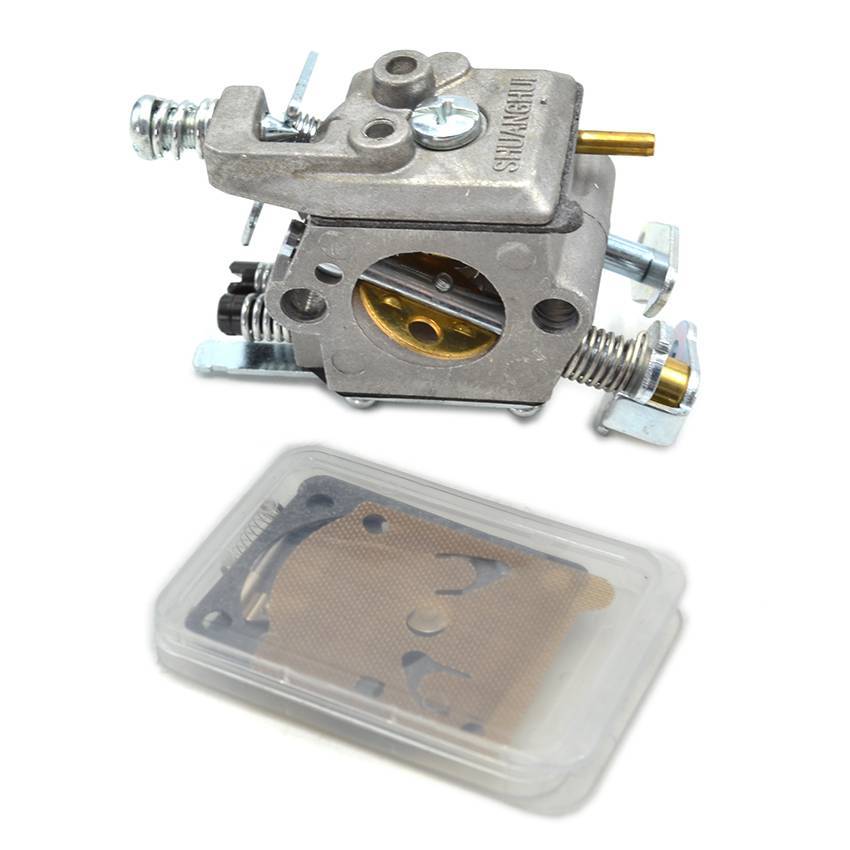

Устройство карбюратора на бензопиле Carver

На большинстве современных бензопил (Carver не исключение) стоят или полностью однотипные карбюраторы от одного изготовителя (например, фирмы Walbro), или весьма схожие по конструкции. Но даже при отличиях во внешнем виде корпуса, принцип работы всех карбюраторов абсолютно одинаков.

Но карбюраторы на пилах Carver отличаются от других бензопил доступностью регулировки. Регулировочные винты на большинстве других моделей пил спрятаны под корпус и часто имеют уникальные фигурные просечки. Поэтому регулировать их можно только специальными «фирменными» отвертками, которые продаются в сервисных центрах. Карбюратор Carver регулируется обычной плоской отверткой. Под регулировочные винты в корпусе есть три отверстия. Поэтому карбюратор на бензопиле Carver можно регулировать, даже не снимая кожуха.

Основные узлы карбюратора Carver

Карбюратор бензопилы состоит из следующих основных узлов:

• литой корпус из легкого сплава;
• мембранный насос для ручной подкачки топлива перед запуском (подсос);
• диффузор;
• жиклеры (строго калиброванные отверстия в бронзовых втулках для дозированной подачи топлива);
• поплавковая камера;
• распылитель.

Также в карбюраторах бензопил есть топливные каналы, дроссельная (газовая) регулируемая заслонка, воздушная заслонка, фильтры и регулировочные винты.

Принцип работы карбюратора Carver

После запуска ДВС бензопилы, открывается воздушная заслонка, через неё в диффузор попадает очищенный воздух фильтром тонкой очистки. Туда же через калиброванные отверстия в жиклерах попадает бензин. Количество воздушно-топливной смеси, которая попадает из карбюратора в камеру сгорания, регулируется положением дроссельной заслонки, связанной тягой с рукояткой газа.

Игольчатый клапан перекрывает поступление бензина в карбюратор при его наполнении. Бензин перед попаданием в жиклеры проходит через фильтр, что снижает риск засорения калиброванных отверстий в них.

Что регулируют три винта карбюратора L, H, и T.

На старых моделях бензопил всего два регулировочных винта. Один из них регулирует обороты холостого хода, просто приподнимая дроссельную заслонку. Когда он закручивается, проход под заслонкой увеличивается, возрастает подача топлива в камеру сгорания, двигатель увеличивает обороты. По сути, закручивание «прибавляет газ» без нажатия рукоятки газа.

В современных карбюраторах бензопил Carver, винт регулировки холостого хода Т регулирует не положение дроссельной заслонки, а количество топлива, протекающего через жиклер холостого хода.

Винт L внутри имеет острый иглообразный наконечник и регулирует основной проток топлива через калиброванное отверстие жиклера.

В современных моделях таких винта два. Один — L, регулирует основной поток топлива при малых и средних оборотах (не путать с холостым ходом). Второй — Н, определяет подачу топлива на максимальных оборотах.

Partner 351 – технические характеристики

Бензопила Partner 351 – одно из лучших устройств, характеризующихся небольшим весом и высокой производительностью. Также найдется немного товаров представленной категории, которые смогут составить этой бензопиле конкуренцию по мощности двигателя.

Название характеристики Партнер 351	Показатель
Шина	35 сантиметров
Свеча зажигания	Bosch WSR 6F
Топливный бак	380 мл
Масляный бачок	200 мл
Цепь	56 звеньев
Шаг цепи	1 сантиметр
Мотор	мощность 1400 Ватт
Уровень издаваемого шума	более 100 дБ
Дополнительные возможности	установка шины размером 41 сантиметр

Эксплуатационные особенности:

• Расход топлива минимален благодаря установленному воздушному фильтру, который функционирует на системе ССS.
• Моторесурс Partner 351 повышен с помощью двойной системы воздушной очистки. Работа цепи совершается на максимально возможных высоких оборотах.
• Бензопила Партнер рассчитана на долгое беспрерывное использование.
• В устройстве предусмотрена система гашения вибрационных потоков.
• Безопасность работы с инструментом Партнер 351 гарантирует моментальное срабатывание цепного тормоза.

Сравнение бензопил легкого класса STIHL MS-180, Husqvarna-137 и Partner-351

Показатели садового инструмента включают:

• мощность штатного бензомотора – 1,9 л. с./1,4 кВт;
• скорость вращения коленчатого вала на холостых/максимальных оборотах – 3000/12000 об/мин;
• возможная длина используемой для работы шины – 35–40 см;
• количество звеньев цепи – 56;
• звуковое давление на оператора – 98 дБ.

Одно из главных преимуществ фирменной модели Partner 351 заключается в ее сравнительно небольшом весе. При полностью заправленных топливном и масляном резервуарах, а также с установленной пильной гарнитурой этот параметр составляет 4,7 кг.

В сегменте непрофессиональных бензопил Партнер 351 (Partner 351) занимает достойное место. Легкая, производительная и надежная, пила позволяет выполнять широкий круг задач по распиловке древесины на бытовом уровне.

Бензопила Партнер 351 — это устройство, предназначенное для заготовки дров и валки небольших деревьев.

Среди востребованных у отечественных покупателей моделей бренда лидирующие позиции занимает бензопила Партнер 350 s.

Бытовая модель широко применяется в частном хозяйстве, на дачах и садовых участках, в столярных мастерских для выполнения следующих задач:

• обрезка сучьев и веток;
• уход за деревьями и их кронирование;
• валка деревьев небольшого диаметра;
• очистка территории от нежелательной поросли;
• распиловка стволов, веток, досок, брусьев;
• заготовка дров на зиму.

Бензопила Partner 350 может использоваться и для частного строительства (при возведении срубов, бань, альтанок, беседок, деревянных домиков).

Тип конструкции	Ручной
Мощность инструмента	1,8 лошадиных сил
Шаг цепного устройства	3,8 дюйма
Длина шины	35 см
Скорость вращения механизмов	10 000 оборотов в минуту
Рабочий объем двигателя	34 см³
Объем бака для топливной жидкости	0,4 л
Объем бака для масляной жидкости	0,2 л
Тормоз цепи	Есть
Режим автоматической смазки цепного механизма	Есть
Толщина цепи	1,3 мм
Количество звеньевых элементов	56
Уровень шума	106 дБ
Опция работы одной рукой	Есть
Обороты на холостом ходу	3000 в минуту
Тип натяжителя	Инструментальный
Антивибрационная система	Есть
Блокиратор непреднамеренного включения	Есть
Прорезиненные рукоятки	Есть
Размеры	42*26*29 см
Система запуска	Easy Start
Масса	4,7 кг

У пилы Партнер 351 хорошие показатели по мощности и производительности, несмотря на компактный размер и вес 4,7 кг:

• мощность мотора 1400 Вт (1,9 л.с.);
• шина 35 см. Есть возможность установки шины на 41 см;
• цепь на 56 звена с шагом 3/8 дюйма;
• свеча зажигания — Bosch WSR 6F;
• ёмкость бака для топлива 380 гр;
• бачок для масла на 200 гр;
• уровень шума чуть более 100 дБ.

Воздушный фильтр, работающий на системе CCS, способствует значительному уменьшению расхода топлива. Двойная система очистки воздуха увеличивает ресурс мотора бензопилы Партнер 351. Цепь работает на высоких оборотах.

Продуманная эргономика и надежная система гашения вибраций позволяет пользоваться инструментом несколько часов без перерыва.

Цепной тормоз срабатывает моментально, что делает работу с бензопилой еще более комфортной и безопасной.

Бензопила Партнер 340 – описание инструмента

Эта модель разработана и полностью адаптирована специально для эксплуатации в бытовых условиях. Среди ее технологических решений выделяется инновационная система очистки воздуха CCS, предназначенная для улучшения качества топливной смеси. В числе других конструктивных особенностей бензопилы нужно выделить качественный хромированный карбюратор, а также улучшенную систему запуска ДВС.

Бензопила Партнер P340C оснащена высококачественной системой зажигания, которая состоит из катушки с первичной и вторичной обмоткой, а также свечи, передающей искру в цилиндр двигателя. Катушка защищена боковой пластиковой накладкой, демонтаж которой позволяет выполнить самостоятельный ремонт узла.

Пильные органы пилы модели Partner представлены легкой, но достаточно стойкой к износу кованой шиной, а также закаленной цепью. Для смазки гарнитуры в устройстве инструмента предусмотрена производительная нерегулируемая масляная помпа. Натяжение цепи – ключевое, и осуществляется при помощи отдельного винта.

Параметры бензопилы Partner:

• мощность – 1,93 л. с.;
• топливный/масляный бак – 250/150 мл;
• длина шины/шаг цепи – 35 см/3/8″;
• вес с гарнитурой – 4,88 кг.

Фирменный бензоинструмент в этой комплектации оборудован долговечным сцеплением, за непрерывную работу которого отвечает износостойкая ведущая звездочка.

В инструкции производитель рекомендует использовать неэтилированный бензин, смешанный со специальным моторным маслом, предназначенным для двухтактных двигателей

В отзывах и в видео пользователи бензопилы Партнер 350 часто напоминают о важности сохранения соотношения бензина и масла: 1 часть масла на 40 частей бензина. Чистый бензин ни в коем случае нельзя заливать в топливный бак

Это может спровоцировать серьезные поломки двигателя.

Для смазывания цепи необходимо применять масло наивысшего качества с воздушным охлаждением, которое предназначено для двухтактных двигателей

Здесь также важно сохранить соотношение 40:1. Ни в видео, ни в инструкции не рекомендуется использовать для смазки масла, пропорции смешивания которых составляют 100:1

Дело в том, что если бензопила не получит достаточную смазку двигателя и цепи, мотор быстро выйдет из строя, неся за собой существенные поломки, которые не покрывает гарантия.

Устройство карбюратора бензопилы. Устройство и принцип работы карбюратора

Выясним устройство карбюратора бензопилы. Этот прибор состоит из:

• корпуса;
• диффузора, который находится при входе в прибор;
• жиклеров;
• клапанов, регулирующих подачу смеси;
• специального распылителя;
• поплавковой камеры.

В приборе бывает 2 или 3 регулировочных винта, снабженных пружинами. На конце винтов расположены иглы-конусы.

Принцип работы карбюратора бензопилы:

1. При включении мотора распахивается воздушная заслонка.
2. Воздух движется вперед и перемешивается с горючим в диффузоре, там, где проход сужается.
3. Воздух идет через жиклеры, потом очищается фильтром и поступает через заслонку, расположенную на входе диффузора.
4. При этом специальная заслонка, которая находится за диффузором, распределяет смесь, и она попадает в камеру сгорания.

Прибор устроен таким образом, что объем горючего, который проходит через жиклеры, регулируется болтами бензопилы. Объем топлива в камере зависит от клапана с острым конусом. Работа этого клапана регулируется мембраной, контролирующей поступление смеси в камеру. Работа этих узлов зависит от вращения ДВС. Смесь очищается при помощи фильтра.
