Регулировка клапанов мотоблока lifan

Об устройстве мотоблоков и клапанов

Мотоблоки Кайман, Патриот, Техас, Прораб, Кроссер, Викинг, Форза, Садко, Дон представляют собой довольно сложное техническое устройство, состоящее из нескольких основных рабочих узлов: двигателя, трансмиссии, ходовой части и органов управления.

Само понимание конструкции мотоблока очень важно, ведь от этого зависит правильность проведения ремонтных и настроечных работ. Рассмотрим каждый узел более детально:

Рассмотрим каждый узел более детально:

• Двигатель. В зависимости от комплектации, могут использоваться 2-тактные и 4-тактные моторы. На сегодняшний момент, наибольшее распространение получили именно 4-тактные, потому что они обладают более высокими рабочими показателями.
• Кроме того, двигатели делят на дизельные и бензиновые. Первые подходят больше всего для крупногабаритных агрегатов, а вторые – для малых и средних мотоблоков.

Более подробно о работе двигателя мотоблока смотрите на приведенном видео:

• Трансмиссия. Крутящий момент, который передается от двигателя к колесам, осуществляется именно с помощью трансмиссии. В её состав входит редуктор, коробка передач, система сцепления и дифференциал (у отдельных моделей).
• В зависимости от типа редуктора и сцепления формируется не только стоимость мотоблока, но и принцип действия данных компонентов.
• Ходовая часть. Большинство мотоблоков имеет в своем наличии пару колес различного типа – пневматические или металлические, оборудованные грунтозацепами. Кроме того, ходовая часть включает в себя саму раму, на которой располагаются все прочие элементы мотоблока – двигатель, редуктор и т.д.
• Система управления. Все управление мотоблоком располагается на расстоянии вытянутой руки оператора, т.е. на рукоятке и в непосредственной близости от нее. Сюда входит рычаг сцепления, кнопки переключения скоростей и изменения движения, аварийной остановки двигателя и т.д.

Что касается карбюратора, то он является частью системы питания двигателя. Выполняет роль своеобразного миксера, который смешивает жидкое горючее с воздухом для получения топливной смеси, которая затем попадает в цилиндры мотора. Конструктивно, он выглядит следующим образом:

• поплавковая камера;
• диффузор;
• распылитель;
• дроссельные и воздушные заслонки;
• смесительная камера;
• жиклер и т.д.

Это описание стандартного карбюратора, но у разных моделей мотоблока, таких как Хутер, Профи, Пахарь, Чемпион, Карвер, Хускварна могут использоваться различные карбюраторы, соответственно, и регулировка будет иная.

Это интересно: Как регулировать карбюратор мотоблока своими руками: изучаем во всех подробностях

Регулировка топливной системы мотоблока

Если горючее не подается в цилиндр, то, первым делом, необходимо проверить, достаточно ли топлива залито в бак. Также нужно проконтролировать, поступает ли оно к карбюратору. Для этого с входного штуцера устройства снимается шланг. Если речь ведется о карбюраторе типа К45, следует надавить на его утолитель, чтобы топливо начало выливаться через отверстие дренажа.

Если горючее не попадает в карбюратор, то нужно отвернуть кран подачи топлива, полностью разобрать его и удалить скопления грязи из фильтра механической очистки. Чтобы добиться максимальной чистоты, все составные элементы нужно обработать бензином. Топливный кран собирается и возвращается на прежнее место.

Если же в карбюратор топливо поступает, но в цилиндры не подается, необходимо проверить корректность работы топливного клапана, а также наличие грязи на жиклерах.

Чтобы разобраться с карбюратором бензинового мотоблока типа КМБ-5, необходимо снять его с мотора и вылить горючее из поплавковой камеры. Через штуцер (смотрите рисунок), с помощью которого ведется подвод бензина, необходимо подать воздушную смесь, предварительно установив карбюратор в рабочее положение. Прохождение воздуха должно идти беспрепятственно, а при перевороте карбюратора – полностью прекращаться. Эти особенности говорят о полной работоспособности детали.

Рис. 2. Карбюратор КМБ-5

Детали на рисунке: 1 – штуцер, подводящий горючее; 2 – верхний корпус; 3 – заслонка дросселя; 4 – игла малого газа; 5 – жиклер; 6 – нижний корпус; 7 – воздушная заслонка; 8 – винт, фиксирующий стяжку; 9 – игла максимального газа; 10 – распыляющий элемент; 11 – поплавок; 12 – клапан подачи горючего.

Уровень горючего внутри поплавковой камеры может быть скорректирован при помощи поплавкового язычка. В идеале, он должен варьироваться от 3 до 3.5 сантиметров.

Чтобы выполнить продувку жиклеров, необходимо вывернуть винты, отвечающие за полный и малый газ.Очистка деталей карбюратора начинается в отворачивание винтов, удерживающих верхний корпус. Нижний корпус снимается, клапан подачи топлива промывается с помощью бензина, а грязь из жиклеров выдувается насосом. Необходимо проверить, цел ли поплавок. Использовать в процессе чистки ветошь категорически нельзя.

После завершения чистки, корпуса соединяются. Необходимо проконтролировать, чтобы трубка распылителя четко прошла в отверстие, расположенное на верхнем корпусе. Откройте заслонку дросселя и проверьте, насколько четко выполнена сборка. Винты, фиксирующие верхний корпус, плотно закручиваются. После того, как процесс сборки полностью завершен, следует отрегулировать карбюратор. Это значительно улучшит показатели работы мотоблока с навесным оборудованием, так как для корректной работы требуется идеальная настройка всех его деталей.

Если же на двигателе мотоблока установлен карбюратор ДМ 1.08.100 то методика его регулировки будет такая:

• Следует завернуть винт 10 (рис. 3) малого газа до полного упора и отвернуть от себя на пол-оборота.
• Затем нужно закрутить винт 9 полного газа полностью отвернуть его на 2 оборота.
• Отвернуть винт 4 (рис. 4) минимальных оборотов двигателя прямо до упора рычага в прилив корпуса карбюратора и завернуть на 2 оборота.
• Заведите двигатель мотоблока, затем отрегулируйте стабильную работу на максимальных оборотах после прогрева винтом 9.

Не допускайте выключения рычага управления двигателем, переведите его в положение минимального газа (оборотов) и путем отворачивания винта 10 выставьте стабильные обороты малого газа.

Рис. 3. Карбюратор ДМ 1.08.100

Рис. 4. Карбюратор ДМ снаружи

Вот, в принципе, и все. Основные моменты регулировки главных деталей мотоблока рассмотрены. Регулируйте ваш мотоблок с удовольствием!

Особенности бензинового двигателя на мотоблоках

Бензиновый движок на с/х технике часто является наиболее проблемной частью. У него есть много особенностей, которые требуется учесть при техобслуживании и настройке. Особенности:

есть два типа бензиновых движков – двухтактные и четырехтактные;
основная часть деталей является универсальными, но для ряда механизмов потребуются запчасти от производителя;
полноценная установка проводится при техобслуживании, которое производится минимум один раз за год;
большая часть двигателей имеет азиатское происхождение, но при этом достаточно качественны и удобны в обслуживании;
для регулировки и прочих процессах потребуется иметь необходимые инструменты.

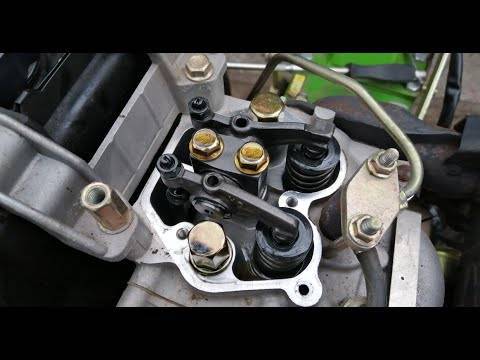

Важно! Видео о регулировке клапанов и всем процессе обслуживания можно найти в интернете, но проводить процедуру должен только человек с опытом и необходимыми навыками, так как механизм очень чувствителен даже к небольшим недочетам. В этом видео вы узнаете, как отрегулировать клапан в мотоблоке:

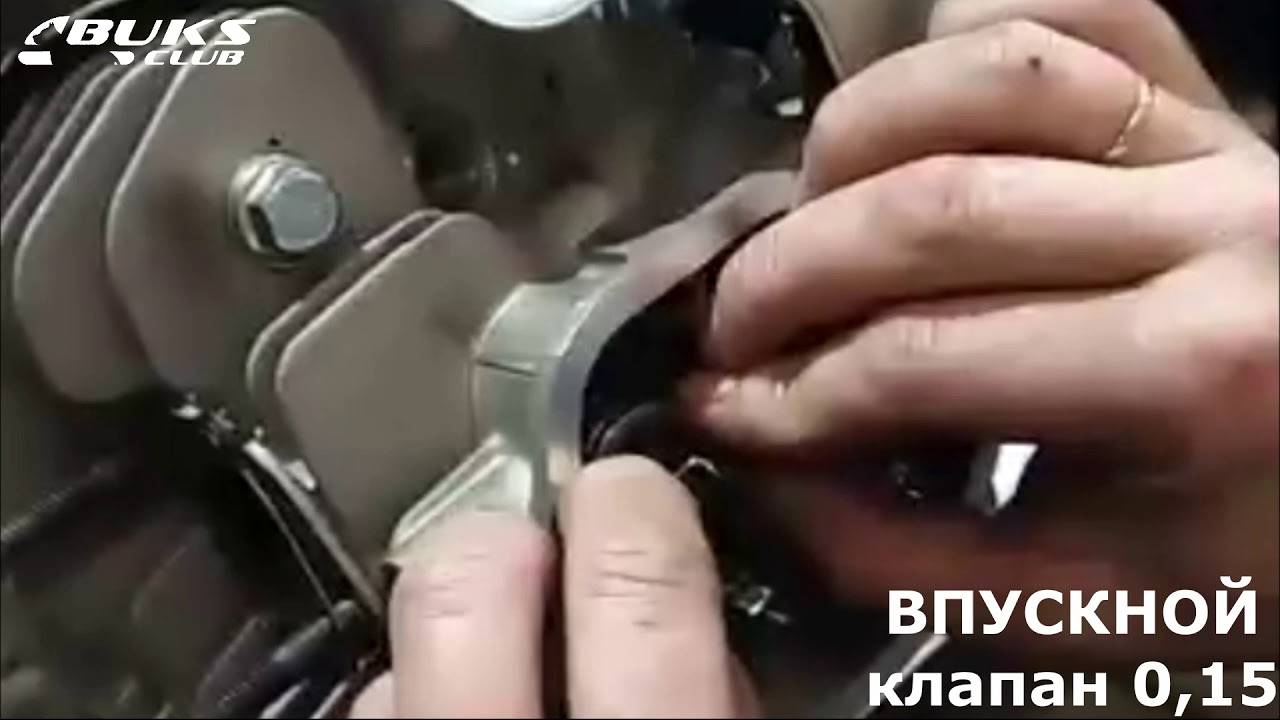

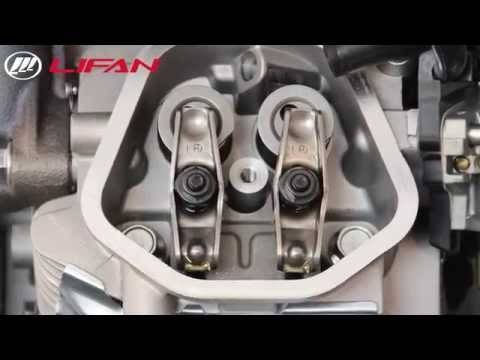

В этом видео вы узнаете, как отрегулировать клапан в мотоблоке:

В устройстве мотоблоков внутреннее оборудование занимает важное место, так как именно от него зависит производительность любой работы. Обслуживать технику рекомендуется ежегодно в специальных сервисах, но также потребуется дополнительная установка после периода простоя или после длительной эксплуатации

Такой подход позволяет уменьшить износ деталей и содержать технику в оптимальном состоянии.

Любая неправильная подгонка приведет к снижению мощности, износу деталей и постоянным неполадкам. Также выяснить, что процедура была проведена неправильно, можно по отсутствию стабильности при работе.

Для каждого бензинового варианта процесс проверки регламентируется рядом моментов, в том числе эксплуатационными данными, расписанными в инструкции, а также марками и видами наборов деталей. При различных типах уровень необходимых параметров может различаться даже при одной марки самой техники.

Регулировка клапанов имеет свою особенность

Как работает?

Чтобы разобраться в поломках и устранить их, важно понимать, как все работает в нормальной ситуации. Остановимся для большей простоты только на моделях с ДВС

Раньше встречались двухтактные мотоблоки, но сейчас они все больше вытесняются четырехтактными аналогами. Также набирают популярность и дизельные устройства. Что касается трансмиссии, она может выполняться в трех разных вариантах.

Традиционный подход подразумевает использование зубчатой трансмиссии. Несмотря на приличный уровень надежности, этот аппарат занимает много места. Передача усилия происходит при помощи либо конуса, либо цилиндра. Легкие мотоблоки преимущественно оборудуются зубчато-червячной трансмиссией.Типичный принцип работы регулятора мотоблока содержит:

• устройство, следящее за количеством оборотов;
• тягу, соединяющую этот аппарат с дроссельной заслонкой;
• пружину.

Контрольный агрегат действует на основе пневматической или механической связи. «Пневматика» означает наличие своеобразного крыла, реагирующего на скорость воздушного потока. Центробежные варианты подразумевают размещение внутри картера особого распределительного вала. Он дополняется небольшими грузиками и легко двигающимся штоком. Тяга выполняется из проволоки, а чувствительность пружины определяет, насколько точно будут выдерживаться значения оборотов.

Роль механизма газораспределения состоит в подаче смеси топлива и воздуха в цилиндр. Но то же самое устройство также обеспечивает удаление отработанных газов. Чтобы влиять на степень сжатия, используется декомпрессор. Бензиновые моторы обязательно оснащаются карбюраторами, отвечающими за подготовку топливно-воздушной смеси. Независимо от вида топлива большую роль играет пусковое устройство.

Для чего нужны зазоры клапанов

Чтобы двигатель работал наилучшим образом, развивал все свои эксплуатационные характеристики по максимуму, должны четко и синхронно двигаться клапана. Клапана должны плотно садиться в свои гнезда и открываться по максимуму.

При правильно выставленных зазоров клапанов, горячий двигатель работает почти также, как и холодный, то есть потеря мощности минимальна.

Когда автомобиль много эксплуатируется, например круглосуточно работает в такси, то клапана быстрее теряют свою настройку. Многие наверное слышали, говорят — клапана стучат. Это как раз, время для регулировки клапанов.

Двигатель УМЗ — 341 для мотоблока Агро — технические характеристики, инструкция, неисправности

В 1999 г. ОАО Уфимское моторостроительное производственное объединение» приступило к изготовлению карбюраторного двигателя нового поколения УМЗ — 341, разработанного заводскими специалистами. Этот одноцилиндровый четырехтактный двигатель мощностью 8 л.с. по всем параметрам соответствует лучшим мировым аналогам, а в России ему просто нет равных. Первоначально он создавался для мотоблока “Агрос”.

Двигатель для мотоблока Агро УМЗ-341 — руководство по эксплуатации скачать

Каталог запчастей двигателя УМЗ-341 и УМЗ-341Э — скачать

Для перевода двигателя на бензин Аи-92 необходимо заменить свечу А11-3 на свечу А17В и отрегулировать угол опережения зажигания, сместив его на 2 градуса против часовой стрелки.

Методическое указание по переводу двигателя УМЗ — 341 и его модификаций на бензин Аи-92 / Аи-80 от производителя скачать (эта информация с сайта завода производителя)

Подробные технические характеристики двигателя УМЗ-341

Двигатели рассчитаны на эксплуатацию в следующих условиях:

— температура окружающего воздуха от минус 20 до плюс 40°С.

— относительная влажность окружающего воздуха до 98% при температуре плюс 25°С

Двигатели УМЗ-341 и УМЗ-341Э представляют собой одноцилиндровый, четырехтактный, бензиновый, карбюраторный двигатель с верхним расположением клапанов, искровым зажиганием, с горизонтальным расположением вала двигателя, с наклонным расположением цилиндра, имеет центробежный всережимный регулятор оборотов уравновешивающий вал.

Двигатель УМЗ-341 предназначен для установки на мотоблоке Агро производства ОАО”УМПО”, поставляемый на внутренний рынок и на экспорт в страны с умеренным климатом

Двигатель УМЗ-341 Э изготовлен на основе базовой модели УМЗ-341 и предназначен для привода электроагрегата АБ-4.

РЕГУЛИРОВКА ДВИГАТЕЛЯ

Регулировка карбюратора УМЗ-341

Регулировка карбюратора двигателя производится в случае неустой­чивой работы двигателя

1 Запустить двигатель и прогреть его без нагрузки от 2 до 3-х минут.

2 Вывернуть винт регулировочный холостого хода 8 (рисунок 3) до положения, при котором двигатель начинает работать неустойчиво медленно заворачивая винт, добиться устойчивой бесперебойной работы двигателя

3 Вращением упорного винта 10 установить дроссельную заслонку в положение наименьшего открытия, при котором двигатель устойчиво работает на минимальной частоте вращения холостого хода, затем вращением регулировочного винта 12 добиться максимального увеличения оборотов двигателя. Упорным винтом 10 отрегулировать регламентированные обороты

4 Если бензин переливается через поплавковую камеру карбюра­тора необходимо снять поплавковую камеру и проверить состояние поп­лавка, запорной иглы, седла клапана

Карбюратор

Регулировка тепловых зазоров клапанов на двигателе УМЗ- 341

Регулировку зазоров между клапаном и коромыслом производить на холодном двигателе в следующей последовательности

— снять крышки 4 и 5 головки цилиндра и стартер;

— проверить затяжку гаек крепления головки цилиндра;

— установить поршень в верхнюю мертвую точку (ВМТ) такта сжатия,

— отпустить контровочную гайку 6 и втулку 7 коромысла 8 и, вставив пластину щупа 0.08 или 0,1 мм между пятой коромысла 8 и торцем клапана 3, затянуть втулку 7 так, чтобы пластина щупа проходила в зазор без закусывания затянуть контровочную гайку 6;

— проверить тепловые зазоры между пятой коромысла и торцем стержней впускного и выпускного клапанов

Установить крышки головки цилиндра и стартера на место, закрепив гайками.

Примечание: Для более точной установки поршня в верхнюю мертвую точку необходимо снять кожух вентилятора и совместить метку”Э”на торце маховика со штифтом “Г “на корпусе картера (рисунок 1 лист З).

Устройство двигателя

Неисправности двигателя

Приводим первый лист возможных неисправностей и методов их устранения из руководства пользователя, боле подробно вы узнаете изучив инструкцию полностью.

Замена двигателя УМЗ 341 на мотоблоке Агро на китайский двигатель Lifan — видео

Как заменить двигатель УМЗ-341 установленный на мотоблоке Агро на Lifan? Многие хотят заменить этот двигатель на более современный, для них очень полезное видео.

В данной статье описана регулировка мотоблока, а именно основных его частей: карбюратора, клапанов и топливной системы. Процесс это нелегкий, поэтому мы также приложили несколько фото и видео.

Об устройстве мотоблоков и клапанов

МотоблокиКайман, Patriot, Техас, Прораб, Кроссер, Viking, Форза, Садко, Донпредставляют собой довольно сложное техническое устройство, состоящее из нескольких основных рабочих узлов: двигателя, трансмиссии, ходовой части и органов управления.

Само понимание конструкции мотоблока очень важно, ведь от этого зависит правильность проведения ремонтных и настроечных работ. Рассмотрим каждый узел более детально:

Рассмотрим каждый узел более детально:

• Двигатель. В зависимости от комплектации,могут использоваться 2-тактные и 4-тактные моторы.На сегодняшний момент, наибольшее распространение получили именно 4-тактные, потому что они обладают более высокими рабочими показателями.
• Кроме того, двигатели делят на дизельные и бензиновые. Первые подходят больше всего для крупногабаритных агрегатов, а вторые – для малых и средних мотоблоков.

Более подробно о работе двигателя мотоблока смотрите на приведенном

• Трансмиссия. Крутящий момент, который передается от двигателя к колесам, осуществляется именно с помощью трансмиссии. В её состав входит редуктор, коробка передач, система сцепления и дифференциал (у отдельных моделей).
• В зависимости от типа редуктора и сцепления формируется не только стоимость мотоблока, но и принцип действия данных компонентов.
• Ходовая часть.Большинство мотоблоков имеет в своем наличии пару колес различного типа – пневматические или металлические, оборудованные грунтозацепами. Кроме того, ходовая часть включает в себя саму раму, на которой располагаются все прочие элементы мотоблока – двигатель, редуктор и т.д.
• Система управления. Все управление мотоблоком располагается на расстоянии вытянутой руки оператора, т.е. на рукоятке и в непосредственной близости от нее. Сюда входит рычаг сцепления, кнопки переключения скоростей и изменения движения, аварийной остановки двигателя и т.д.

Регулировка устройств Нева мб 2, Зирка 105

Процесс регулировки клапанов на мотоблоке нева мб 2 и схожем мотоблоке зирка 105:

• Даем двигателю поработать,а потом немного остыть.
• Снимаем кожух.
• Снимаем клапанную крышку и добираемся к тем маховикам, которые под ней.
• Отвинчиваем контргайку.
• Лезвие,которое вставляем в зазор, должнопроходить очень свободно между поршнем и клапаном.
• Завинчиваем всю систему назад.

Каскад

Регулировка клапанов на мотоблоке Каскад:

• Снимаем кожух с маховика.
• Снимаем клапанную крышку.
• Проворачиваем маховик до тех пор, пока впускной клапан не будет поджат. Соответственно, выпускной клапан будет отжатым.
• Далее нужно добиться правильного зазора для каждого из клапанов. Согласно инструкции, для впускного этот параметр составляет 0,15 мм, а для выпускного – 0,20 мм.
• Проверяем при помощи щупа имеющийся зазор между клапаном и поршнем.Если щуп сильно проскальзывает, либо он вообще не проходит между ними, то нам потребуется регулировка. Если щупа нет, то можно воспользоваться бритвенным лезвием, толщина которого составляет 0,1 мм.
• Для регулировки расслабляем гайку крепления, после чего вставляем щуп в промежуток под клапаном. Оптимальным его положением будет довольно плотное хождение между поршнем и клапаном, без проскальзывания.
• Если все получилось,закручиваем обратно гайки, после чего ставим крышку клапанов и кожух на место.

К регулировке клапанов на мотоблоке урал также стоит подходить именно исходя из вышеописаной инструкции.

Схема работы устроена идентичным образом, так что можно использовать один алгоритм действй, ровным счетом как и для регулировки клапанов на популярном мотоблоке кентавр.

Заключение

Мотоблок — это реальный ассистент владельцам земляных участков.

Он способен выполнить что остается сделать нашему клиенту главные работы в саду и в огороде. При помощи плуга и культиватора он вспашет и обработает участок. После навешивания ему другого оборудования агрегат скосит травку, перевезет грузы.

Бензиновый или дизель имеет достаточную мощность для таких операций. Для правильной работы необходимо настроить что остается сделать нашему клиенту узлы и механизмы этого устройства. Как верно отрегулировать клапаны на движке, мы разглядели. Остальное обозначено в аннотации по применению.
