Всё, что нужно знать домашнему мастеру о ремонте перфоратора

Основные причины поломки перфораторов и отбойных молотков

Как известно обойные молотки и перфораторы работают в непростых условиях, которые сопровождаются ударами и постоянными вибрациями, а также грязью и пылью, что является основной причиной поломки инструмента. Поэтому, прежде всего, необходимо защитить инструмент от попадания различных загрязнений внутрь прибора, что повысит износостойкость трущихся и вращающихся деталей

Это особенно важно при работе на потолке, так как пыль и частички материала будут попадать внутрь прибора наиболее интенсивно. Для защиты инструмента в данной ситуации можно воспользоваться пылесосом или же соорудить импровизированный защитный щит

Механические неисправности перфоратора Bosch

При появлении механических неисправностей в работе инструмента появляется посторонний неприятный звук, усиливается искрение в районе коллектора, появляется запах гари, инструмент излишне греется, его мощность падает в зависимости от длительности работы и воздействия на материал.

Все неисправности рассмотрим на схеме перфоратора Bosch 2-26. Остальные модели, такие как Bosch 2-20, 2-24, отличаются конструкцией промежуточного вала, установкой различных пьяных подшипников.

Перфоратор перестает долбить, но сверлит

Перфоратор не долбит под нагрузкой или в холостом режиме по следующим причинам:

• износились резиновые кольца ударника, бойка, поршня;
• развалилась обойма подшипника качения;
• разрушился цилиндр, боек ствола ударного механизма;
• срезало шлицы муфты сцепления, установленной на промежуточном валу;

Перфоратор перестал сверлить, но долбит

Основные причины, при которых перфоратор долбит, но не сверлит, это:

• ослабела сила конической пружины, прижимающая муфту сцепления;
• стопорный ролик не фиксирует большую шестерню вала ствола;
• не держит механизм фиксации инструмента в стволе;
• Перфоратор не долбит и не сверлит.

Основными причинами, при которых перфоратор не долбит и не сверлит, являются:

• срезанные зубья на малой шестерне ротора или на большой шестерне промежуточного вала;
• не работает электродвигатель перфоратора;
• нет питания на электродвигатель перфоратора.

Теперь обо всем по порядку

Рассмотрим варианты, при которых перфоратор не долбит, но сверлит

Износ резиновых колец на ударнике, бойке, поршне.

Данная причина появляется постепенного, по мере износа резиновых колец. Сначала удар ослабевает, затем пропадает вообще.

Неисправность устраняется путем замены указанных резиновых колечек на новые.

При любом ремонте перфораторов, его узлов, замене подлежат все резинотехнические изделия.

Ремкомплект резиновых уплотнительных колец к перфоратору Bosch 2-26

Развалилась обойма подшипника качения (пьяный подшипник)

При разрушении пьяного подшипника поз.830 вращательное движение промежуточного вала не может преобразовываться в поступательное движение цилиндра в ударном механизме.

Устраняется путем полной замены подшипника качения.

Подшипник качения

Разрушились цилиндр, ударник, боек ствола ударно механизма

Бывают случаи, когда закусывается ударник в цилиндре поз.26, что приводит к разрушению цилиндра и невозможности создания давления воздуха в стволе ударного механизма. И вторая причина: разрушение или поломка бойка поз.28, приводящая к искривлению детали и невозможности передачи ударного импульса. Поломки устраняются полной заменой вышедших из строя деталей.

Боек заклинило в поршне, разрушение поршня

Срезало шлицы муфты сцепления поз.67, установленной на промежуточном валу

Неисправность устраняется ремонтом муфты сцепления либо ее полной замены. При производстве ремонта на муфте сцепления запиливаются сработанные зубья. Для исправления этого дефекта используется круглый надфиль и бормашина. Муфту зажимают в руке, а бормашиной с соответствующим надфилем выправляют профили зубьев. Аналогично дорабатывают шлицы и на промежуточном валу.

Восстановление зубьев муфты сцепления промежуточного вала

Рассмотрим варианты, при которых перфоратор сверлит, но не долбит

Ослабла сила конической пружины, прижимающей муфту сцепления

Когда сила давления пружины поз.50 уменьшается, муфта сцепления проскальзывает на промежуточном валу, не передавая вращение от малой прямозубой шестерни на большую шестерню поз.22 вала ствола поз.821 ударного механизма. Кстати, на разных моделях Bosch муфты сцепления устроены по разному.

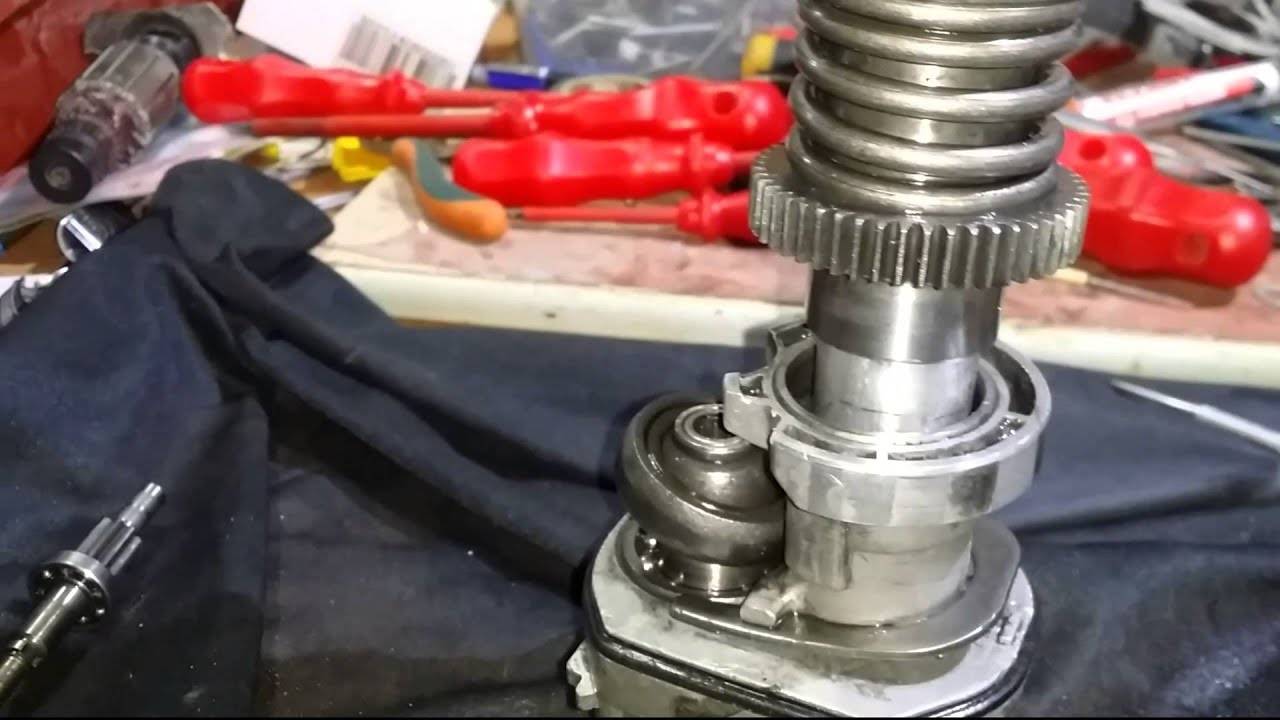

Детали узла передачи момента вращения и поступательного импульса

Стопорный ролик не фиксирует большую шестерню вала ствола

Большая шестерня поз.22 крепится на валу ствола поз.01 роликом поз.88, прижимается к буртику вала конической пружиной поз.80 и фиксируется стопорным кольцом поз.85.

Причиной может быть ослабление усилия конической пружины поз.80, разрушение стопорного кольца поз.85, выпадение фиксирующего ролика поз.88.

Как правильно пользоваться и ухаживать за перфоратором, чтобы часто не ремонтировать

Чтобы инструмент работал как можно дольше без поломок, нельзя во время эксплуатации на него сильно надавливать, нежелательно выполнять работу за один раз. Оснастку следует подбирать, исходя из особенностей перфоратора и вида будущей работы. Стараться не перегревать инструмент и избегать его механических повреждений.

Местом хранения для перфоратора должно быть помещение с низкой влажностью. Влага отрицательно сказывается на сроке службы, механизмы и детали, находящиеся внутри устройства, начнут ржаветь. А при включении электроинструмента в сеть из-за элементов, покрытых конденсатом, может случиться короткое замыкание.

Производители оснащают перфораторы специальными устройствами. Они не дают проникнуть внутрь мусору, пыли и влаги. Но полностью оградить инструмент от этого невозможно. С целью предотвращения непредвиденных поломок диагностику необходимо регулярно проводить.

Повседневный уход и хранение перфоратора

Для того чтобы инструмент служил долго и исправно, нужно соблюдать простые правила.

• Перед началом работы провести беглый осмотр технического состояния инструмента. Ни в коем случае не игнорировать признаки неисправности, если таковые обнаружатся.
• По окончании работы очистить перфоратор от пыли и мусора. Желательно продуть струёй воздуха из пылесоса.
• При транспортировке в холодное время года перед началом работы дать прибору не менее 20 мин на «акклиматизацию» прибора. Смазка должна оттаять и стать эластичной.
• Работать с соблюдением норм эксплуатации, описанных в техническом паспорте инструмента.

Хранить перфоратор следует в сухом и тёплом месте. При длительной консервации рекомендуется упаковывать в полиэтиленовый мешок и картонную коробку. Не допускать попадания влаги на электрические детали, в том числе и конденсата из воздуха.

Осведомлён — значит, вооружён. Зная тонкости устройства механизма перфораторов, можно отремонтировать инструмент самостоятельно и в самые сжатые сроки. Однако если своевременно заглядывать под кожух перфоратора, чистить и смазывать механизмы, то вполне возможно, что к ремонту вовсе не придётся прибегать. Регулярное техническое обслуживание прибора поможет продлить срок его службы.

Как отремонтировать перфоратор, если он не стал работать. Выясняем предпосылки поломок инструмента

Строительная сфера раз в день развивается и дополняется новыми инструментами. Уже по ходу пары лет в топе электроинструментов оказываться перфоратор. На самом деле, это рядовая дрель, которая вооружена ударным эффектом. Раз в день кто 2-ой работник сталкивается с дефектами.

Как сменить подшипники

Если во время профилактического осмотра на подшипнике заметны потёки смазки, он трещит или хрустит при прокручивании вручную, это значит, что его пора заменить. Демонтаж подшипника производится при помощи специального съёмника, состоящего из винтовой части и приспособления для захвата корпуса гильзы подшипника. Затяжка резьбы создаёт усилие, которое снимает подшипник с вала.

Установка нового подшипника на рабочее место производится с набивкой резиновым или деревянным молотком

При установке важно не допустить перекоса оси подшипника относительно оси вала. Смазка на деталь наносится после установки

Бур не держится в патроне и вылетает

Недержание оснастки перфоратора может случиться в процессе длительной эксплуатации. Бур или зубило, вставленное в патрон, не держится и вылетает во время работы. Таким инструментом не только невозможно продолжать долбление, это ещё и очень опасно — вылетевшее зубило может нанести травму.

Причина недержания оснастки кроется в износе или поломке патрона. Патрон необходимо разобрать и определить, в чём заключается проблема. Возможно, деформировались шарики, появилась выработка на ограничительном кольце или просела фиксирующая пружина. Обычно после замены испорченной детали патрон снова начинает функционировать нормально.

Устройство перфоратора и его механизм

В отличие от дрели, а также ударной дрели, перфоратор обладает усиленной ударной функцией, что ставит его на порядок выше в тех ситуациях, когда необходимо применение значительного механического воздействия на обрабатываемые материалы.

Достигается это конструктивными особенностями устройства перфоратора. Прибор снабжён самостоятельным механизмом генерирования мощного пневматического толчка рабочего инструмента, и эта его способность освобождает мастера от применения физических усилий при сверлении и долблении бетона и камня.

Ударный механизм перфоратора в разрезе

Преобразование вращательного движения электродвигателя в поступательное колебание ударного механизма выполняется за счёт создания компрессии между поршнями. Это движение передаётся на ударник. Боёк, изготовленный из стали высокой прочности, в свою очередь, отправляет энергию сжатого воздуха непосредственно на рабочий инструмент — бур, зубило или лопатку. Такое устройство агрегата позволяет повысить мощность удара до огромной разрушительной силы — 20 кДж.

Перфоратор с вертикальным расположением двигателя («бочка»)

В зависимости от расположения двигателя различают дрелеобразные и бочковые виды перфораторов.

1. Первый тип устройств похож на дрель, в них мотор расположен в одной оси со сверлом.
2. У перфораторов второго типа двигатель установлен перпендикулярно оси сверления.

Ремонт отбойных молотков и перфораторов

Все неисправности перфораторов с отбойными молотками можно разделить на два вида: механические и электрические. В большинстве случаев механические повреждения можно устранить самостоятельно, а вот с электрическими неисправностями, скорее всего, придется обратиться за помощью к специалисту. Конечно, можно самостоятельно заменить шнур или вилку, однако отремонтировать обмотку якоря двигателя или перемотать статор под силу лишь мастеру имеющему специальное оборудование.

Механические поломки отбойных молотков и перфораторов

Механические неисправности зачастую можно определить на слух или зрительно. При работе перфоратор начинает издавать странный гул, стук и скрежет или из-под корпуса идет отвратительный запах.

Одна из самых распространенных механических поломок связана с механизмом переключения режимов работы расположенным на корпусе инструмента, который подвергается постоянному воздействию пыли и грязи. Отремонтировать его достаточно просто: необходимо отвинтить деталь корпуса с механизмом, найти причину неисправности и устранить ее, или, при необходимости, установить новый переключатель режимов.

Так же довольно часто из строя выходит патрон. Это связано с тем, что при работе он подвергается колоссальным нагрузкам и вибрациям, а также воздействию пыли. Для того чтобы уберечь его от поломки достаточно постоянно протирать его влажной ветошью.

К механическим повреждениям также относятся: выход из строя подшипника или бойка ударного механизма, повреждение зубцов шерстен, поломку муфты сцепления, появление трещин на шпиндельном зажиме. Данные неисправности можно устранить своими руками.

Электрические неисправности отбойных молотков и перфораторов

О том, что поломка связана с электротехнической частью свидетельствуют следующие признаки:

• При включении в электросеть прибора, мотор не вращается;
• Искрят щетки коллектора;
• Ощущается запах обгорелой изоляции;
• Из корпуса идет едкий дым.

Для того, чтобы определить и устранить причину возникновения данных явлений, перфоратор с отбойным молотком необходимо разобрать.

Если причина связана с перегоревшим проводом или неисправной вилкой, то ее можно исправить самостоятельно. А вот более серьезные проблемы требуют привлечения специалиста.

Одной из распространенных поломок является износ щеток коллектора двигателя. Для ее устранения достаточно просто заменить щетки. Однако бывает так, что щетки коллектора в порядке, но двигатель все равно не работает. В этом случае, при помощи мелкой наждачки, необходимо почистить от пыли и нагара сам коллектор.

Иногда случается так, что под воздействием вибрации раскручиваются некоторые болты крепления контактов. В этом случае достаточно просто их подтянуть.

Самой большой неприятностью будет появление неприятного запаха гари и гула во время включения перфоратора. Это обозначает выход из строя обмотки якоря или статора. Устранение данной поломки возможно только в специализированной мастерской.

Не стоит забывать о том, что некоторые детали при поломке можно отремонтировать, некоторые требуют замены, а бывает и так, что отремонтировать инструмент не представляется возможным.

Детали, которые можно заменить:

• воздушный и топливный фильтры;
• замки зажигания;
• щетки коллектора электродвигателя;
• масло;
• свечи зажигания;
• ротор и статор;
• патрон;
• «пьяный» подшипник;
• шнур и вилку;
• обмотку якоря и статора;
• кольца, пыльники и др.

В любом случае, при возникновении поломки, лучше всего обратиться к специалисту, который окажет квалифицированную и грамотную помощь вашему инструменту.

Сдайте отбойный молоток или перфоратор по адресу сервисного

Санкт-Петербург, ул. Чугунная дом 20, Телефон

Позвоните нам прямо сейчас и cервис-менеджер предоставит Вам профессиональную консультацию по вопросам обслуживания инструмента.

Полный список услуг по ремонту по этой ссылке

Обычная кнопка вкл/выкл

Ремонт или замена кнопки дрели считается простым процессом, но необходимо иметь определённые навыки — при неосторожном открытии боковой стенки многие детали могут разлететься в разные стороны или выпасть из корпуса. Как было написано выше, кнопка может не функционировать из-за окисления или подгорания контактов

Чтобы исправить это, необходимо разобрать ее для очистки, соблюдая следующий порядок

Как было написано выше, кнопка может не функционировать из-за окисления или подгорания контактов. Чтобы исправить это, необходимо разобрать ее для очистки, соблюдая следующий порядок.

Осторожно подцепить фиксаторы защитного кожуха и открыть его.
Нагар на контактах удалить с помощью спирта, или зачистить их наждачной бумагой.
Затем произвести сборку и проверку.

Если все работает нормально, то значит, причина была в контактах, в противном случае требуется замена кнопки.

Довольно часто схема подключения кнопки дрели используется для проверки функциональных способностей всей конструкции: только при ее наличии можно выполнить частичный ремонт или осуществить правильное подключение кнопки в случае ее замены. Схема должна идти вместе с инструкцией по эксплуатации изделия, если же ее по какой-то причине там нет, то поискать можно в интернете.

Это интересно: Подключение варочной панели и духового шкафа к клеммной коробке — излагаем по порядку

Нет удара перфоратора. Что делать в таких случаях?

При сверлении отверстий при помощи перфоратора основным фактором является не вращения сверла, а удар. Его крепкость определяет как скорость бурения, так и способность инструмента управляться с особо жесткими строй материалами (бетоном, гранитом и т.П.). Пыль и неизменная нагрузка на инструмент плохо оказывают влияние на его эффективность. Во время работы сила удара может приметно уменьшиться либо стопроцентно пропасть.

Как работает ударная дрель и почему она «отрешается» забивать?

Починка перфоратора

Если удар не врубается, вы сможете начать тест с кнопки пуска. Во-1-х, отключите молотковую дрель. Снимаем защитный кожух, чтоб добраться до контактов выключателя и звонить по всей схеме. По дороге проверяем провода на обрыв (в большинстве случаев на вилку и конкретно на месте стыка с инвентарем). Если контакты кнопок отлично, неувязка, вероятнее всего, в движке.

Если аромата горения нет, обмотки не поражаются, а ротор свободно крутится, то щетки изнашиваются. Всегда есть две кисти, они сделаны из металлографитовых. Они прижимаются к коллектору пружинами, а в процессе работы стираются и становятся короче. Их давление на коллектор миниатюризируется, контакт усугубляется и движок перестает нормально работать.

Вытащите кисти и осмотрите их. Проверьте, как они помещаются в держателе, если они очень перекошены, то они изношены. Время от времени на их наносят специальную краску, чтоб было понятно, что пора поменять кисточку. Приобретите новейшую щетку, подходящую только для этой модели электромотора.

Если щетки в порядке, дела плохи. Статор либо якорь повреждены. Их обмотку можно разрушить последующим образом: поломка, поломка электронного выхода из строя, поломка «к делу». На этом шаге ремонт лучше доверить спецам. Падение мощности, обычно, связано также сначала с износом кистей. Если они в порядке. Якорь вышел из строя. Если дрель-молот начала очень вибрировать, извлекая из рук либо выдавал громче шум, чем как правило это может быть в коробке. Может быть, подшипники изношены, баланс деталей нарушен, шестерни перекошенные, либо появляется свободный ход. Для вас необходимо будет без помощи других поменять подшипники либо уравновесить либо поменять шестерни.

Сильный искровой и жгучий запах показывает на поломку арматуры, что повлечет за собой дорогостоящий ремонт.

Нападающий толкает сверло, вращаясь меж поршнем и хвостовиком. Чем больше давишь молотком в стенку, тем почаще происходит удар. Из-за уменьшения хода сила удара становится меньше. Это отключает нападающего. Его можно поменять новым.

Устройство перфоратора, схема сборки и список запчастей

Инструмент состоит из однофазового мотора и ротора. Шестерня, расположенная на валу арматуры, отвечает за вращательные движения. Меж ними есть подшипники, один из которых «пьяный», конкретно он передает движения рабочим частям.

Ремонт перфоратора бочкового

Эта процедура ничем не отличается от ремонта обыкновенной буровой установки. Необходимо подчеркнуть, что мотор и вал размещены вертикально.

• Основная
• Вопросы и ответы
• Пробивач не работает. Как отремонтировать удар, если он перестает работать. Выяснение обстоятельств поломки инструмента

READ Дрель Makita Либо Bosch Что Лучше

Основные причины возникновения поломок перфоратора

Основное отличие вращающегося молотка от многих других строй электроинструментов. Это работа в очень запыленной среде. Его движок охлаждается вентилятором. Воздух остывания содержит много пылевых частиц, которые, проникая в инструмент, протираются арматурой и статором, что приводит к их резвому износу. Чтоб продлить срок эксплуатации этих частей, нужно временами их очищать от пыли.

Набросок 3. Диаграмма статора.

Еще одна частая поломка инструмента связана с механизмом переключения режимов работы (вращения, бой, вращения стычкой). Потому, если ваш удар не врубается, к примеру, в режиме вращения, тогда следует разобрать инструмент и зрительно проверить механизм переключения.

Довольно нередко поломки перфоратора связывают с патроном, так как он подвергается огромным нагрузкам во время работы. Вы сможете уберечь свое оборудование от такового вреда, временами очищая картридж от пыли и грязищи тряпкой, смоченной в бензине.

Способы устранения неисправностей

Схема снятия рычага.

Самостоятельный ремонт перфоратора крайне затруднен сложной конструкцией. Даже разборка корпуса часто является непосильной задачей для домашнего мастера.

Специалисты сервисных центров ведущих брендов помимо соответствующего образования имеют регулярную практику работ, необходимый инструмент, приспособления.

Кроме того, диагноз электроинструменту выносится при первичном осмотре, что позволяет спланировать бюджет: вложиться в имеющийся инструмент без гарантий длительной эксплуатации, либо потратиться на новый электроинструмент с высоким ресурсом, гарантийными обязательствами производителя.

Разборка редуктора перфоратора: 1 – кольцо специальное, 2 – втулка освобождающая, 3 – кольцо, 4 – шарик, 5 – пружина 8 – кожух, 22 – пружина замыкающая, 28а – переключатель, 29 – кольцо, 30 – пружина,31 – фиксатор.

Перфоратор используется в разных режимах, что значительно снижает ресурс рабочих органов. Кроме того, в специализированных компаниях чаще используется либо долбежка (бетонные, каменные работы, реставрация зданий, фундаментов), либо сверление (монтаж бытового, промышленного оборудования). Если во втором случае, соблюдая рекомендации производителя по режимам сверления, можно продлить срок службы электроинструмента, то в первом варианте рассчитать нагрузку очень сложно. Например, при указанном максимальном сверлении бетона в 24 мм рекомендуется использовать буры в пределах 18-16 мм. Пики для разрушения бетона, камня, кирпича — стандартные, поэтому инструмент испытывает различные нагрузки.

Если электроинструмент перестал бить, можно ограничиться разборкой шпиндельного узла в следующей последовательности:

• демонтаж рычага переключения режимов — детали обычно изготовлены из полимеров, поэтому являются достаточно хрупкими;
• отсоединение пыльника — резиновая гофра должна периодически заменяться, поскольку часто контактирует с разрушаемыми материалами, изнашивается, растрескивается;
• при разборном патроне вначале снимаются щетки; ослабляются и откручиваются винты;
• корпус разделяется на две половины.

Визуальный осмотр в 90% случаев позволяет выявить неисправность, заменить поврежденную/изношенную деталь. Перед сборкой в обязательном порядке добавляется, заменяется смазка.

Возможные неисправности, причины их появления и способы устранения

Чтобы отремонтировать перфоратор своими руками, следует сначала определить внешние проявления неисправностей.

Перфоратор не бьёт

Если перфоратор при переключении в режим удара перестал бить, но при этом бур вращается, наиболее вероятно, что повреждён плавающий подшипник. Решением проблемы будет замена его новым.

Вторая возможная причина — нарушение работы ударного механизма. Часто при перегрузках в работе раскалывается стальной боёк, это приводит сначала к ослабеванию удара, а затем и к полному его отсутствию. Боёк необходимо заменить.

Третий вероятный повод — износ или поломка поршневой группы перфоратора. Заменить следует гильзу и поршень.

Перфоратор не крутится и не сверлит

Если при нажатии кнопки пуска патрон в режиме сверления не вращается, предварительно причину можно определить по звуку. Если электромотор гудит, но не крутит патрон, скорее всего, что-то не даёт ротору вращаться внутри редуктора. Что случилось с двигателем, придётся выяснять, разбирая механическую часть инструмента.

Если же при включении двигатель не гудит, более вероятно, что произошла поломка мотора. Вскрыв крышку прибора, необходимо определить, что именно привело к такому явлению. Это может быть обрыв цепи питания, поломка кнопки пуска или короткое замыкание в обмотках катушек. При помощи тестера определяется конкретная причина и делается соответствующий ремонт.

Бур не держится в патроне и вылетает

Недержание оснастки перфоратора может случиться в процессе длительной эксплуатации. Бур или зубило, вставленное в патрон, не держится и вылетает во время работы. Таким инструментом не только невозможно продолжать долбление, это ещё и очень опасно — вылетевшее зубило может нанести травму.

Причина недержания оснастки кроется в износе или поломке патрона. Патрон необходимо разобрать и определить, в чём заключается проблема. Возможно, деформировались шарики, появилась выработка на ограничительном кольце или просела фиксирующая пружина. Обычно после замены испорченной детали патрон снова начинает функционировать нормально.

Видео: почему вылетают свёрла из перфоратора

Искрят щётки

Искрение щёток — довольно распространённое явление при работе инструментом в условиях повышенной запылённости. Как правило, искрение является следствием выработки материала самих щёток. Исправить ситуацию поможет замена последних на новые, искры вылетать больше не будут.

Если же нет, причину нужно искать в обмотках статора или ротора. Вполне возможно, что большое количество пыли, проникающей в двигатель, привело к истиранию защитного лака, покрывающего медные проводники. А это влечёт за собой короткое замыкание. Наличие межвиткового замыкания проверяется электротехническими приборами (мультиметром).

Измерение сопротивления между ламелями производится мультиметром

Кроме того, следует учитывать, что пыль может налипать на смазку подшипника, находящегося рядом с коллектором. Чтобы это предотвратить, коллектор обезжиривают при помощи тампона, смоченного в спирте или растворителе.

Перфоратор сильно греется

Если перфоратор во время работы чрезмерно нагревается, это явный признак нарушения нормальной работы электродвигателя. Прежде всего для предотвращения перегрева надо соблюдать режим эксплуатации прибора:

• делать паузы через определённые промежутки времени;
• после нагрузок давать инструменту возможность поработать на холостом ходу.

При сверлении рекомендуется применять периодический режим: максимальную мощность прикладывать не более 1 минуты, затем на 3–4 секунды включать холостой ход.

Если же температура корпуса не снижается, то нужно сделать ревизию электромотора. Ощутив характерный запах из-под кожуха инструмента, нужно немедленно прекратить работу и отключить прибор из сети. Разбирать его можно только после полного остывания.

Перфоратор не держит патрон

Иногда бывает ситуация, когда на работающем перфораторе слетает патрон вместе с оснасткой. Это происходит вследствие износа крепления корпуса патрона на конце растровой втулки, которое представляет собой стопорное кольцо. При его поломке фиксация нарушается и во время толчка слетает резиновый пыльник, за которым следуют пружина и шарики.

Восстановить нормальную работу патрона можно установкой нового стопорного кольца. Делается это быстро и не требует никаких дополнительных приспособлений кроме обычной отвёртки.

Устранение неисправностей перфоратора своими руками

Сверло для горы. Это сложное устройство, состоящее из электронных и механических компонент. Неизменное функционирование этого устройства может привести к разным поломок и дефектов, в особенности если не проводится профилактическое сервис. Чтоб продлить срок службы инструмента, также исключить внезапные поломки, следует временами разбирать перфоратор

и проводить диагностику. Если случается, что дрель-молот отрешается работать, то не стоит торопиться брать новый агрегат, даже если вашему инструмента уже 10 лет. Его можно сдать в ремонтную мастерскую, но цена услуг будет довольно высочайшей. Эта статья скажет, как без помощи других отремонтироватьперфоратор .

Перфоратор сильно греется

Если сверло молотка во время работы становится слишком горячим, это явный признак неисправности электродвигателя. Сначала, для предотвращения перегрева нужно соблюдать режим работы устройства:

• Делать паузу через равные промежутки времени;
• После напряжения позволяйте инструмента работать на холостом ходу.

При сверлении рекомендуется использовать повторяющийся режим: применяйте наивысшую мощность менее один минутки, а потом включите холостой режим в течение 3-4 секунд.

Если температура тела не понижается, то необходимо пересмотреть электромотор. Почувствовав соответствующий запах из-под кожуха инструмента, необходимо немедля закончить работу и отключить устройство от сети. Разбирать его можно только после полного остывания.

Сбои в электрике: не вращается мотор, искрят щётки на коллекторе и прочие виды поломок

Последующие симптомы указывают на трудности с электронной частью бурения на горе:

• При включении мотор не крутится;
• Кисти на коллекторе активно поблескивают;
• Из организма выходит запах спаленной изоляции
• Острый дым вытекает из инструмента во время работы.

Для того, чтоб узнать и убрать причину всех этих явлений, перфоратор нужно разобрать.

Причины отсутствия удара

На первый взгляд кажется, что ударный механизм имеет простую конструкцию, и ломаться там нечему. Нагрузка, пыль и вибрация постепенно берут свое. Обычно сила удара снижается по мере износа механизма и в итоге сходит на нет. Резкое исчезновение удара объясняется деформацией или разрушением некоторых деталей.

Боек и ударник

Эти детали изготавливают из высокопрочной стали. Боек выходит из строя редко, но втулка, в которой он двигается, поглощает часть ударной энергии и со временем разрушается. Осколки заклинивают боек, и перфоратор перестает бить.

Ударник («летающий поршень») имеет компрессионное кольцо. При его износе часть воздуха проходит в зазор между цилиндром в стволе и ударником. Чем больше износ, тем слабее удар. Проблему решает замена кольца на новое.

Иногда ударная часть «летающего поршня» разбивается о боек. Обычно это результат давления на перфоратор при бурении отверстий. Скорость сверления не увеличивается, но нагрузка на механизм возрастает, что ускоряет износ. Ремонт заключается в снятии фаски на наждачном станке или замене детали.

«Пьяный» подшипник

Он насажен на вал под углом и приводит в движение поршень. При наличии выработки или разрушении подшипник подлежит замене.

Переключатель режимов

Детали механизма могут выйти из направляющих пазов. Это может быть следствием деформации, износа или частой работы инструментом с не полностью включенным режимом. Неисправность устраняется установкой деталей на свои места или заменой на новые.

Смазка

Несвоевременная замена смазки тоже может быть причиной отсутствия удара. Работа перфоратором подразумевает наличие пыли, которая не лучшим образом влияет на свойства смазочных материалов. Пыль может забить отверстия в цилиндре, предназначенные для циркуляции воздуха при работе ударного механизма. Такой же эффект не исключен при использовании слишком густой смазки, не предназначенной для перфораторов.

Как устроен механизм

Различные производители сооружают агрегаты с некоторыми изменениями в конструкции, но узлы и системы одинаковы во всех моделях. Устройство перфоратора содержит следующие компоненты:

1. Электродвигатель.
2. Ударный механизм.
3. Редуктор.
4. Патрон.

Дополнительно структура содержит ряд вспомогательных деталей, которые делают использование инструмента более удобным.

Если понадобился вашему перфораторному устройству ремонт, это сопровождается такими признаками:

• ощутимый запах гари;
• непривычные для прибора звуки;
• сниженные способности;
• функциональность с перебоями.

Обеспечить техническое обслуживание перфоратора можно самостоятельно, определив место поломки – электро элементы или двигатель.

Рекомендации по эксплуатации перфоратора

Как видим, осуществить ремонт перфоратора своими руками – задача, с которой может справиться любой, главное – разобраться с устройством этого полезного в домашнем обиходе инструмента и следовать инструкции. А чтобы свести вероятность появления поломки к минимуму, требуется соблюдать некоторые правила:

• Перед тем как приступить к работе с инструментом, осмотреть его на наличие сколов или трещин корпуса. В случае их обнаружения заняться ремонтом.
• Ознакомиться с инструкцией и техническим паспортом изделия и следовать всем рекомендациям по работе с ним.
• Использовать качественные свёрла, которые подходят для конкретного типа материалов.
• Если объём работы, который нужно выполнить, большой, то необходимо делать перерывы во избежание перегрева.
• После того как работа с инструментом закончена, очистить его поверхность от грязи и пыли, можно также воспользоваться пылесосом, чтобы его продуть.
• Соблюдать условия хранения. Перфоратор должен находиться в специальном месте, куда не проникает влага, так как она может повредить электрические детали.
• Проводить полный разбор, чистку и смазку инструмента на регулярной основе один-два раза в год.

К слову, отсутствие или недостаток смазки является довольно частой причиной поломки перфоратора. В инструкции к прибору должно быть указано, какие именно места и детали необходимо смазывать, а какие нет

Важно знать, что для редукторов должна использоваться жидкая смазка, которую нужно залить в специально предназначенное для этого отверстие, для остальных деталей можно использовать смазку более густую

Благодаря соблюдению этих простых правил инструмент будет служить долго, а риск возникновения неисправностей будет сведён к минимуму. Но если всё же появится какая-либо неисправность, то, следуя рекомендациям выше, вы устраните её без труда.
