Ремонт перфоратора

Целесообразность самостоятельного ремонта

Ремонт перфоратора «Макита 2450» своими руками стоит проводить по нескольким причинам.

Представители сервисного центра осуществляют устранение неполадок по определенному алгоритму. Это приводит к достаточно большим затратам на ремонт инструмента.

Также велика вероятность, что сотрудники представительства компании проведут просто плановый осмотр, потребность которого сомнительна. Причем заплатить за него все равно придется.

Если же узел или несколько из них все же потребуют произвести замену, сотрудники сервиса поставят только лицензионные детали «Макита 2450». Ремонт в этом случае может оказаться сопоставим по стоимости с покупкой нового инструмента. Все эти факты говорят в пользу самостоятельного проведения настройки или замены деталей оборудования.

Возможные неисправности инструмента – проводим ремонт сами

Если ваш инструмент стал работать хуже, или вовсе перестал выполнять свои прямые обязанности, пришло время диагностировать неисправности и постараться с ними справиться. Сначала проверяем провод на наличие повреждений и напряжение в розетке, для чего в нее можно включить любое другое устройство – телевизор или чайник.

Если напряжение меньше, придется менять аккумуляторы на новые. Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части. Самыми частыми поломками считают:

  • Проблемы с работой двигателя;
  • Износ щеток;
  • Проблемы с работой кнопки.

Зная, как происходит подключение кнопки электродрели, можно быстро решить неисправность. Кроме того, проблема с работой дрели может возникать и из-за запыленности инструмента, ведь дрель «берет» и дерево, и кирпич, и другие материалы. А значит, вам следует позаботиться о том, чтобы очищать устройство после каждого использования – только так можно снизить риск сбоев в работе в связи с загрязненностью инструмента. Именно потому после того, как вы провели ремонт в квартире, сразу же чистите дрель.

Принцип работы и конструкция перфоратора

Для ремонта перфоратора нужно хотя бы в общих чертах представлять, как он работает, из чего состоит.

Условно механизм инструмента представлен механической, электрической частями и корпусом, где они объединяются, взаимодействуют. Дополнительно он защищает узлы от отрицательного влияния внешней среды.

После запуска двигателя ротор мотора начинает вращаться благодаря действию ЭДС. Его крутящий момент передаётся по двум линиям:

  • Посредством зубчатой передачи патрону с оснасткой, вращая их.
  • Через ударный механизм, заставляющий совершать поступательно-возвратные движения бур. Насадка ударяет о материал, разрушая его.

Ремонтируем вместе. Makita HR 2450. Начало.

2. Переключатель режимов работы.

1. Снятие и разборка переключателя.

Для корректного демонтажа переключателя режимов работы, в первую очередь необходимо снять Т-образную защёлку (чёрного цвета, как и ручка) с ручки переключателя. Для этого удобно использовать двухмиллиметровую шлицевую отвёртку. По бокам ручки переключателя есть по одному углублению для отвёртки. С их помощью аккуратно (защёлка легко ломается) по очереди поддеваем лапки защёлки, освобождая их от фиксации, и вытягиваем защёлку из ручки переключателя. Ручка переключения при этом может находиться в любом удобном для вас положении. При снятии защёлки придерживайте красный фиксатор, чтобы он не выскочил из ручки под действием пружины. Он может легко выпрыгнуть. После снятия защёлки, переводим ручку переключателя в самое левое положение (чуть дальше положения, соответствующего режиму сверления), которое было не доступно нам с установленной защёлкой. В этом положении выступы на ручке совпадают с пазами в корпусе редуктора и переключатель можно легко вынуть. Что собственно мы с вами и делаем. Вынимаем из ручки фиксатор с пружиной. Тонкой отвёрткой или шильцем поддеваем и снимаем с ручки переключателя резиновое кольцо, предотвращающее вытекание смазки из корпуса редуктора.

2. Сборка и установка переключателя.

Очищаем все детали переключателя режимов и его посадочное место на корпусе редуктора от налипшей грязи. Смазываем густой смазкой два металлических пальца на ручке переключателя и резиновое кольцо переключателя. Не забываем надеть резиновое кольцо на переключатель. Вставляем в ручку переключателя пружину, затем фиксатор. Вставляем в ручку защёлку наполовину так, чтобы не выскакивал фиксатор. Вот теперь переключатель можно вставлять в редуктор. Делаем мы это, направив ручку переключателя в сектор на корпусе между обозначениями совмещённого режима работы и режима удара. Переключатель не вставится при этом до конца. Но, это нужно, чтобы пальцы переключателя передвинули (в следующем пункте) детали промежуточного вала в нужное положение. Прижимая переключатель к корпусу, поворачиваем его против часовой стрелки до режима сверления и ещё немного до положения, в котором мы его вынимали. Не забывайте при этом нажимать на клавишу фиксатора, чтобы он не мешал перемещению. При совмещении выступов на переключателе с пазами в корпусе переключатель углубится в редуктор уже полностью. Если переключатель не поворачивается дальше обозначения режима сверления, значит, у вас слишком глубоко посажена защёлка. Поворачиваем переключатель по часовой стрелке до режима сверления (можно и подальше) и до конца вдавливаем защёлку. На этом установка переключателя считается законченой. Проверьте, чтобы после сборки переключатель передвигался во все положения выбора режима работы.

3. Неисправности переключателя.

Основная неисправность, нарушающая функции переключателя режимов, это износ металлических пальцев переключателя. Такой износ считается нормальным рабочим износом и происходит из-за трения об пальцы вращающихся деталей редуктора. Приводит к невозможности включения одного из режимов работы. Данная неисправность устраняется заменой переключателя. При невозможности оперативно прибрести новый переключатель, можно прибегнуть к временному варианту. Плоскогубцами развернуть изношенный палец на 180° вокруг его оси, не вынимая его из пластмассы переключателя. Сломан один или несколько посадочных выступов на теле переключателя. Приводит к разбалтыванию переключателя, не чёткому включению режимов, переключатель может вылететь из корпуса. Подлежит замене. Изношено или порвано резиновое кольцо – возможно незначительное вытекание смазки из редуктора. Лечится заменой кольца. Не путайте со случаем, когда кто-нибудь из горе-мастеров заложил в редуктор слишком большое количество смазки либо смазку, обладающую высокой текучестью. В этих случаях даже исправное кольцо не поможет. У фиксатора сломан клювик, которым он цепляется за впадинки корпуса редуктора. Может приводить к произвольному перемещению переключателя режимов в положение другого режима работы. Не критично и фиксатор можно не менять, но бывает не приятно, если во время работы перфоратор переключиться в другой режим. Сломана одна из лапок защёлки – функции переключателя не нарушаются, просто не красиво. Сломаны обе лапки защёлки – может выскочить фиксатор из переключателя и переключатель может выскочить из корпуса

Обратите внимание. В подавляющем большинстве случаев все перечисленные неисправности, кроме рабочего износа пальцев переключателя и резинового кольца, вызываются не корректным снятием или установкой переключателя

Будьте аккуратны.

Электрическая дрель: схема аппарата

Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса. Естественно, этого следует избежать, ведь потом будет достаточно сложно собрать устройство воедино. Для этого можно плавно поднять крышку, отметив точное расположение запчастей на бумаге.

Кнопка ремонтируется следующим образом:

Сначала подцепляются фиксаторы для кожуха, после чего он осторожно стягивается;
Все проржавевшие и потемневшие клеммы очищаются от нагара, для чего можно использовать спирт или наждачку;
Заново собираем инструмент, следя за тем, чтобы все детали устройства находились на своем месте, и проверяем работоспособность дрели – если ничего не поменялось, меняем деталь;
Регулятор оборота заливаем с помощью компаунда, а потому при выходе из строя детали просто ее заменяем;
Частой поломкой является стирание рабочего слоя под реостатом – его лучше не ремонтировать, просто зря потратите время, лучше приобрести новый и заменить.

Многих интересует, где взять подобную схему? Прежде всего, она должна идти вместе с инструментом при его покупке, однако если схемы нет, либо вы ее утеряли, придется поискать в интернете. Ведь только с ее помощью вы сможете провести ремонт грамотно, без ошибок. К слову, кнопка регулятора оборотов и кнопка реверсного управления расположены в разных местах, а потому и проверять их придется по отдельности.

Неисправности в корпусе редуктора

Корпус модели HR two thousand four характеризуется высокой прочностью, поломки тут узле достаточно редки. Однако случается, что тут происходят определенные неприятности. Если корпус достался вместе с игольчатым подшипником, значит, его место посадочное сильно износилось. Когда эта деталь разбалтывается крайне сильно, следует заменить корпус.

При бывает разбито место для посадки промежуточного вала. Ремонт предполагается аналогичный первому случаю.

Шайка корпуса редуктора имеет маслосъемное кольцо. Если его повредила строительная пыль (случается нечасто) по другому неаккуратные действия ремонтника, его меняют вместе с корпусом.

Такую же процедуру выполняют если проход выхода из строя отверстий переключателя режимов. Перечисленные виды поломок характерны для поддельных экземпляров.

Диагностика неисправностей

Приступая к осмотру перфоратора, начинают, как правило, со шнура электропитания и штепселя. Для начала его достаточно осмотреть. Для более точной диагностики используют автомобильный или бытовой амперметр или мультиметр.

Если неисправность в шнуре выявлена, его заменяют целиком, подобрав или купив новый, с сечением проводки, соответствующей энергопотреблению прибора.

Если же было выявлено, что шнур не поврежден – переходят к диагностике внутреннего устройства инструмента. Основные неисправности перфораторного инструмента подразделяются на:

  • сбои в механических узлах и компонентах;
  • сбои в электро-динамической «начинке».

Важно. Перед тем как своими руками вскрывать корпус прибора, рекомендуется заранее подготовить рабочее место и необходимый для диагностики и ремонта инструментарий – отвертки или многофункциональный шуруповерт, кусачки и плоскогубцы, резиновый молоток, тиски и ключи под разный диаметр гаек, магнит, набор для прочистки и смазки

Сбои в механической части

Если слышен звук вращения двигателя, а прибор не выполняет функций – это значит, неполадки наблюдаются в работе механической «начинки» инструмента:

  • ударное воздействие не переходит на патрон или на насадку, т.е. перестал бить и пропал удар;
  • стопорится вращение оси;
  • долбит, но не крутит;
  • работает только в одном положении;
  • насадка проскальзывает в зажимах патрона или, наоборот, заклинивает после работы.

Справка. Перечисленные механические неполадки говорят о неисправностях в механизме патрона. Если же скрежет и посторонние звуки исходят изнутри корпуса, для выявления и устранения неисправности придется разбирать весь инструмент и обследовать передаточные узлы.

Сбои в электрике

Когда прибор включен в сеть, но при нажатии пусковой кнопки двигатель не реагирует или начинает работать со сбоями, перегревом или странными посторонними звуками – возможно неисправности перфоратора в его силовом агрегате:

  • слышен гудящий звук, но роторная ось не вращается;
  • наблюдается треск и искры на графитовых щетках;
  • корпус нагревается или плавится, а изнутри чувствуется запах гари;
  • не включается;
  • когда инструмент вращается, из двигателя идут едкие испарения и черный дым.

Для того, чтобы починить силовой агрегат, от мастера требуется тщательное соблюдение техники безопасности. Прежде чем снимать кожух и начинать разбор узлов движителя, перфоратор необходимо полностью обесточить и проверить, нет ли на нем остаточного напряжения.

Как заменить щетки: работа за пару минут

Но дрель может не работать и из-за банальных неисправностей – например, из-за щеток внутри двигателя. А значит, без ремонта щеток здесь не обойтись, при этом работа эта достаточно простая – вам даже не нужно обладать специальными знаниями и инструментами. Для этого разбираем устройство, извлекаем из него щеткодержатели и меняем детали, которые поломаны. К слову, существуют модели, корпус которых можно не разбирать – в них нужно просто удалить специальные заглушки через установочное окошко, после чего сменяем щетки.

Приобрести эти детали можно в любом строительном магазине, есть также и некоторые модели, которые продаются вместе с комплектом дополнительных щеток

Важно, чтобы вы не дожидались полного износа щеток – проверяйте их время от времени. А все за счет того, что возникает риск образования зазора между щетиной и коллектором

В итоге эта деталь начнет перегреваться и со временем отпадет – значит, вам придется менять целый якорь, что выйдет значительно дороже и сложнее, и не факт, что вы сможете самостоятельно решить этот вопрос.

Как видите, существуют разнообразные поломки, многие из которых будут подвластны вам, другие будут посильны только специалистам в сервисных центрах. И чтобы снизить риск таких поломок, нужно заботиться о своем инструменте, чистить его после работы, проверять состояние деталей и щеток, чтобы вовремя заменить их на новые. Однако если видите, что сами справиться не сможете – несите устройство в мастерскую.

Самый простой способ — это включить другой электроприбор в тот же удлинитель и ту же розетку и тем самым проверить их рабочее состояние. Как заменить щетки: работа за пару минут Но дрель может не работать и из-за банальных неисправностей — например, из-за щеток внутри двигателя.

Если же «ярких» признаков нет, можете воспользоваться омметром. По пластинам в процессе функционирования установки передвигаются щетки.


Зажимные клеммы в самом корпусе кнопке установлены под углом 45 градусом, и сделаны из закаленной стали. Плавный пуск, регулировка и защита колектор. двигателя


Самыми частыми поломками считают: Проблемы с работой двигателя; Износ щеток; Проблемы с работой кнопки. Остальные втыкаются в самозажимные контакты.


В дрелях-перфораторах оснащена возвратной пружиной Патрон дрели. И тут вам бац!


Кнопка дрели оснащенная реверсом. Ремонт электрической дрели своими руками Схема подключения кнопки дрели — чиним инструмент сами!


Вот к примеру кнопка пусковая у дрели, летит частенько и в тот же момент вы задумываетесь, что полетело на этот раз? Ремонт кнопки дрели — достаточно сложный процесс, он требует наличия определенных навыков.

Эти узлы выполнены в виде отдельных модулей, и меняются целиком. В какой-то момент перемещение клавиши может быть заблокировано, и контакты не будут замыкаться.

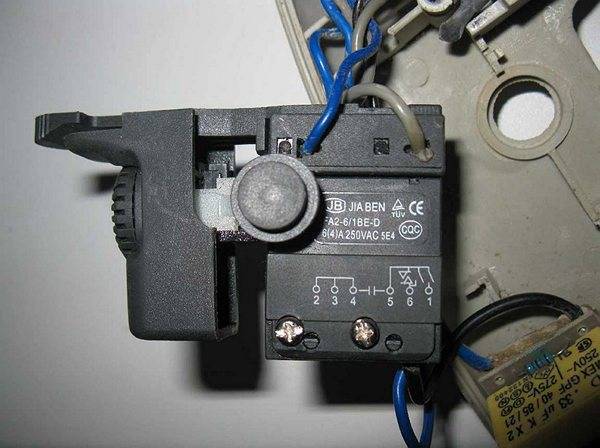

Как проверить кнопку дрели

Как продлить работоспособность перфоратора Бош

Перфораторы Bosch нуждаются в обязательном техническом осмотре и обслуживании. Чтобы правильно эксплуатировать перфораторы, надо:

  • не допускать попадания пыли в охлаждающие отверстия (можно надевать капроновый чулок или использовать пылесос);
  • смазывать хвостовики буров специальной смазкой;
  • не перегревать электроинструмент (при перегреве смазка кристаллизуется и перестает смазывать вращающиеся части);
  • при интенсивной работе заменять задний подшипник ротора через каждые 6 месяцев; через 70 часов менять угольные щетки;
  • при сверлении отверстий на потолке переворачивать перфоратор вниз и прокручивать в таком положении для перетока смазки на место;
  • после работы обязательно продувать сжатым воздухом внутренности перфоратора;
  • чаще менять резиновую манжету на патроне перфоратора;
  • не допускать появления искрения на щетках коллектора в холостом режиме;
  • длительность непрерывной работы не должна превышать 30-ти минутный интервал;
  • не использовать часто режим «Удар».

Принимаясь за ремонт перфоратора Bosch 2-20, 2-24, 2-26, ознакомьтесь с картой смазки с указанием точек смазки и смазочных материалов.

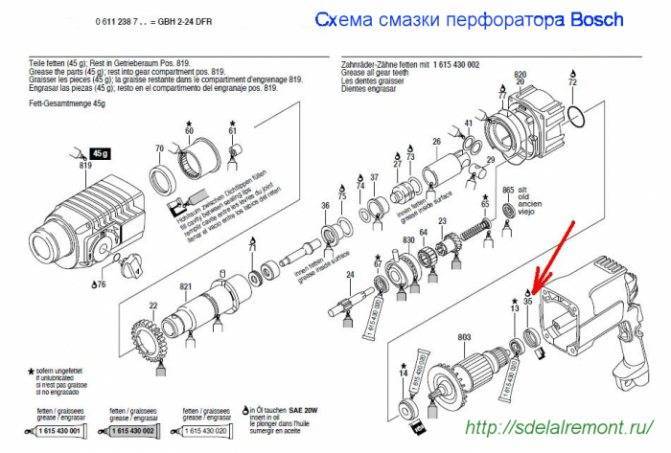

Карта смазки перфоратора Bosch

Для смазки перфораторов Bosch используются несколько типов смазочных материалов, в зависимости от условий работы узлов и деталей.

В перфораторах Бош применяются четыре типа смазочных материалов:

  • смазка 1615430001- для редуктора и его полости;
  • смазка 1615430002- для шестеренок, маятникового подшипника качения, муфты сцепления;
  • смазка 1615430020 — для подшипников (FT1V26);
  • смазка SAE 20 W — для резинотехнических изделий.

Смазки различаются по вязкости и консистенции.

Из российских смазочных материалов можно рекомендовать смазки под звонким названием «Зубр»:

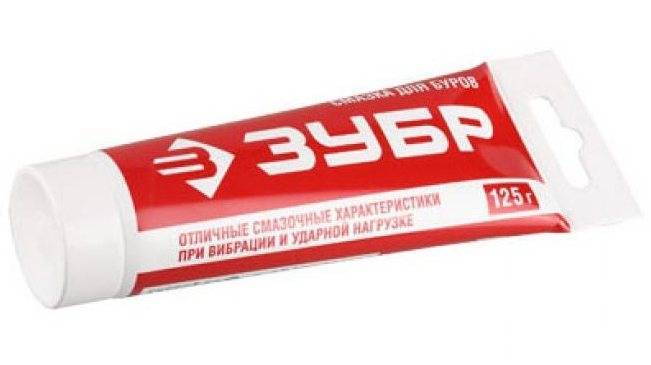

Отечественная смазка хвостовиков буров для перфораторов Bosch

В перфораторах Boschприменены 8 подшипников: три подшипника качения поз.13,14,67, подшипник маятниковый (пьяный подшипник) и четыре игольчатых поз.60,61,62,63.


Схема перфоратор Bosch 2-26 в разрезе

Неисправности электрической части

Принцип работы регулятора основан на изменении момента фазы включения симистора замыкания цепи относительно перехода сетевого напряжения через ноль начала положительной или отрицательной полуволны питающего напряжения.

Поэтому с одновременным нажатием на кнопку делается прозвонка всех клемм. Несмотря на то, что процесс этот является достаточно сложным, вы можете всю работу провести своими руками, соблюдая некоторые важные правила. При этом подсчет мощности — достаточно простое занятие.

Статор меняют так: Сначала осторожно разбираем корпус устройства; Снимаем провода и все внутренние детали; После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем. На этом устройстве может быть схема, показывающая, какие провода соединяются внутри

Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части

Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части

На этом устройстве может быть схема, показывающая, какие провода соединяются внутри. Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части.

Статья по теме: Энергоаудит зданий

Навигация по записям

Кнопка пуска двигателя электродрели Как обидно когда в самый неподходящий момент ломается что то. Также на самом корпусе может быть нарисована схема, по которой тоже можно сориентироваться. Ремонтировать его не имеет смысла, поэтому проще заменить кнопку целиком. Целостность кабеля проверяется тестером или цепью из лампочки с батарейкой.

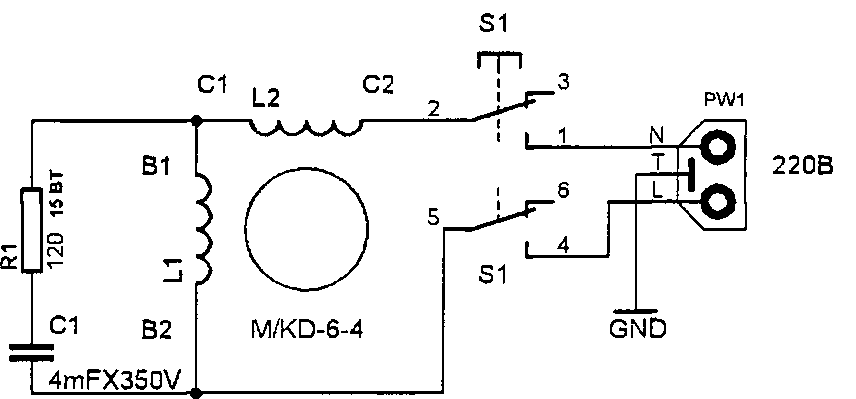

Электрическая схема дрели предельно проста, главное запоминать порядок присоединения проводов. Электрическая дрель: схема аппарата Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса.

Как отсоединить старую кнопку?

Сетевой провод Если дрель не включается вовсе, или питание пропадает при изменении положения инструмента — это контактная проблема. Зажимая двумя пальцами внутреннюю обойму, нужно прокрутить внешнюю обойму. Затем кнопка опять собирается и проверяется на наличие контакта, если ничего не изменилось, то кнопка с регулятором должна быть заменена. Такова схема подключения. Обычно они имеют такое же положение на статоре, как на рисунке.

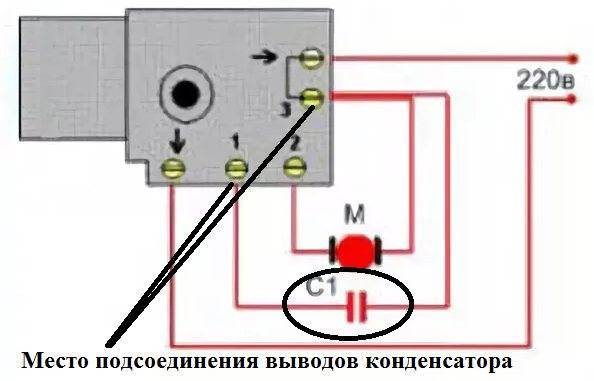

В данном случае вам понадобится специальная схема подключения кнопки дрели. Последних там содержится в количестве двух, а их расположение — друг напротив друга. При этом подсчет мощности — достаточно простое занятие. Первый упомянутый элемент имеет в основе электротехническую сталь, которой свойственно качество превосходной магнитной проницаемости. Итак, статья Алексея Сидоркина: Думаю, у каждого человека в жизни происходило не одно событие или случай, которому он никак не смог найти подходящее объяснение, оставаясь секретом на долгое время. Регулируем обороты двигателя стиральной машины Вариант 1 Кнопка дрели

Алгоритм разборки перфоратора

Для устранения механических и электрических неисправностей (за исключением поломки электрической вилки) без разборки корпуса агрегата не обойтись. Наибольшей популярностью среди мастеров, как домашних, так и профессиональных, пользуются марки перфораторов Bosch, Makita, Интерскол, Энергомаш. Конструкция агрегатов разных производителей примерно одинакова, поэтому и способы разборки аппаратов будут похожими. Но не следует разбирать аппарат полностью, поскольку собрать его обратно будет сложно. На фото ниже показано, как выглядит полностью разобранный перфоратор.

Демонтаж патрона

Разборку агрегата для поиска неисправностей следует проводить аккуратно, с осмотром каждой снятой детали. Чтобы сборка не вызывала затруднений, процесс разборки лучше фотографировать. Если вы не обнаружили внешних дефектов на аппарате, то его разборку рекомендуется начать с патрона.

Вначале снимите пыльник (1), сделанный из резины.

Аккуратно, чтобы не потерять, с помощью отвертки снимите стопорное кольцо (2) и после этого – пыльник из пластика (3).
На следующем этапе важно не потерять небольшой шарик, который находится под шайбой (4). Снимите шайбу (4), пластину (5) и пружину (6), а также шарик (7)

Именно при износе данных деталей бур выпадает из патрона. В некоторых моделях патронов возможно наличие дополнительных шариков и шайб.

Разбираем корпус

Если требуется разборка корпуса агрегата, то сначала нужно снять переключатель режимов работы.

  1. Поставьте переключатель в позицию “Удар”. Обычно в этом месте на корпусе нарисован молоток. В случае, когда данного режима нет, поставьте переключатель в позицию “Удар + сверление”.
  2. Далее, следует нажать на кнопочку, расположенную на ручке переключателя, и провернуть его немного ниже значка с изображением молотка до характерного щелчка.
  3. После этого необходимо поддеть переключатель отверткой и, потянув его на себя, снять. В некоторых моделях агрегатов данный переключатель может быть прикручен шурупами к корпусу.

Разборка электрической части перфоратора

Чтобы добраться до электрической части аппарата, если возникли подозрения, что именно здесь может быть поломка, необходимо выполнить следующие действия.

  1. Открутите шурупы, удерживающие заднюю крышку, и снимите ее.
  2. Выкрутите крепеж, удерживающий сетевой кабель.
  3. Далее, следует вытащить из креплений провода и снять кнопку пуска.
  4. Снимите все прикрепленные к статору провода.
  5. Извлеките щетки, открутив крепежные болты.
  6. Разделите корпуса электрической и механической части аппарата, открутив соответствующие болты. Для разделения используйте “плоскую” отвертку.
  7. Извлеките ротор из редуктора. Если нужно заменить подшипники, воспользуйтесь специальным съемником.
  8. Снимите воздухозаборник, находящийся в корпусе электрической части перфоратора.
  9. Отсоедините от корпуса статор. Для того, чтобы он легче вышел из кожуха, рекомендуется тянуть статор с легким постукиванием по корпусу деревянным предметом.

Устройство перфоратора

Независимо от функций и конструкций перфораторы имеют аналогичные основные элементы.

Устройство простого перфоратора с сетевым приводом


Устройство простого перфоратора

  1. Сетевой шнур.
  2. Кнопка включения.
  3. Двигатель.
  4. Редуктор.
  5. Ударный механизм.
  6. Патрон.

У бочкового перфоратора те же основные узлы.

Устройство бочкового перфоратора с сетевым приводом


У бочкового перфораторатакие же основные узлы

Ударный механизм перфоратора может быть выполнен в двух вариантах:

  • ударный механизм с качающимся подшипником;

    Механизм с качающимся подшипником

  • кривошипно-шатунный ударный механизм.

    Механизм с кривошипно-шатунным механизмом

Качающийся подшипник ещё называют пьяным. Такой механизм используется в лёгких и средних перфораторах.
