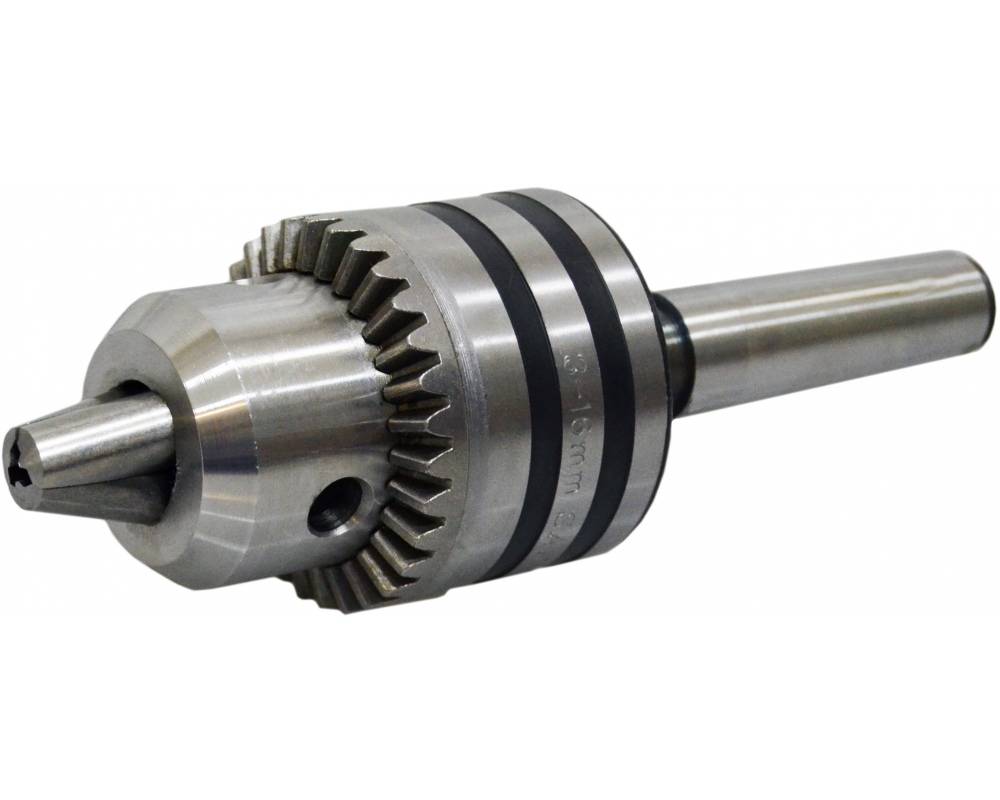

Патрон для сверлильного станка: виды, описание, преимущества и недостатки

Сверлильные патроны применяются для проведения сверления не только с помощью ручного инструмента — шуруповерта, перфоратора или дрели. Они для станка имеют европейские и российские стандарты. Изделия обязаны соответствовать по жесткости крепежа, радиальному биению, типоразмеру, которое требуется для выполнения сверления с учетом плотности материала и толщины сверла. Чем обрабатываемый материал жестче, тем больше на сверло нагрузка. Неверно выбранный патрон сможет повлечь поломку сверла.

Патроны разделяются на две основные группы по способу крепления на станке:

резьбовое соединение со станком;
с помощью конуса, который соответствует в станке крепежному отверстию для конусных креплений.

Эти особенности обуславливают и отличия их внутреннего строения. Внешний конус Морзе обозначает, что и внутри находится конусное строение. Самозажимной патрон по размеру внутреннего конуса обязан в нормативных документах соответствовать стандартам. Маркировка имеет указания на ГОСТ, с учетом которых сделан патрон. Главные параметры указаны в документе 1979 года, дальнейшие могут иметь незначительные отклонения по допускам нижней границы зажима сверла и радиального биения.

Их выбор определяется с учетом необходимости проведения разных видов отверстий, самого держателя и удобства в работе с быстрой заменой инструмента. Конус Морзе, виды размеров по возможности зажима от наименьшего диаметра сверла до большего, наличие в конструкции ключа или стопорного и фиксирующего кольца для каждого типоразмера указаны в ГОСТе 8522−79.

Конструкция бывает:

с фиксирующим для гайки кольцом либо без него;
с зажимной гайкой;
с ключом.

Нормативные документы не ограничивают усовершенствование и доработку внешних форм, самое важное, чтобы главные параметры соответствовали. Это дает возможность во время выбора сменной втулки или сверла добиться наиболее четкого крепления сверлильного инструмента

Лишь так можно не нарушить радиального допустимого биения. Несоответствие патрона и конуса сверла провидит к увеличению погрешности, это отрицательно отражается на конечном результате работы.

Патроны для сверления бывают:

прецизионными;
быстрозажимными (самозажимными);
быстросменными;
трехкулачковыми.

Применение патронов

Сверлильные элементы используются для крепления и зажима несимметричных сложных заготовок нецилиндрической и цилиндрической формы. Причем отличают самоцентрирующиеся патроны для деталей, которые имеют осесимметричную форму, и изделия с независимыми кулачками, которые используются для несимметричных.

Цанговые — применяются в виде цилиндра для крепежа сверл малого диаметра с хвостовиком.
Конусообразные переходные втулки — применяются для закрепления устройства с хвостовиком в форме конуса, когда номер хвостовика конуса изделия не соответствует в шпинделе агрегата номеру конуса.
Быстросменные — используются для быстрой смены режущего механизма в процессе обработки, что повышает производительность и сокращает время работы во время изготовления отверстий.
Самоустанавливающиеся — применяются во время изготовления предварительно сделанных отверстий, дают возможность по оси обтачивающего отверстия центрировать агрегат.

Классификация сверлильных патронов

Существуют следующие виды:

Предохранительный — для нарезания резьбы в сквозных и глухих отверстиях. Он состоит из ведомых полумуфт, кулачков муфты, регулировочной гайки, пружины и основной кулачковой муфты. Применяется как держатель для метчиков.
Сверлильный быстросменный — применяется с коническим хвостовиком со сменной втулкой для сверл.
Сверлильный двухкулачковый — зажимает сверло за счет внутренних зацепов сверху патрона, которые фиксируются пружиной. Чем и обусловлена его особенность использования для тонких сверл и применения во время небольших нагрузок на сверло.
Сверлильный цанговый — состоит из хвостовика, который соединен с цилиндрической частью. Между хвостовиком и зажимом внутри патрона расположена разрезная втулка.

Лишь сверлильные патроны с ключом обладают необходимыми требованиями с учетом ГОСТ 8522–79 . Быстрозажимной изготавливается без конуса, однако в отличие его собрата с ключом, имеет внутреннюю резьбу, ее диапазон непременно указан в маркировке.

Особенности трехкулачкового патрона

Как правило, маркировка выглядит таким образом (на изделиях отечественных изготовителей):

ГОСТ 8522–79 — это обозначение в маркировке указывает однозначно на соответствие по всем характеристикам в таблице, которая была составлена в 1979 году.
КМ В18; В16; В12 — это обозначает конус Морзе соединительного отверстия.
ПСК 3−16 — это указывает на диапазон диаметров сверл в миллиметрах.

Классификация

Практически все виды рассматриваемой оснастки имеют схожую конструкцию. Однако они отличаются по следующим основным признакам, которые и является критериями для проведения классификации:

Тип хвостовика, который определяет ГОСТ.
Диапазон нарезания, в котором может использоваться конкретная модель. Речь идет о диаметре тела вращения.
Тип конуса.
Длина и другие размеры.

Все модели обозначены согласно правилам ГОСТ, что позволяет найти необходимый вариант достаточно быстро.

Набор резьбонарезных предохранительных головок с патроном

Кроме этого можно выделить следующие типы резьбонарезных патронов:

Для «жесткого» нарезания.
Для обработки с компенсацией.

Существуют варианты исполнения, которые создаются по заказу под определенные станки .

Общие правила эксплуатации

Для обеспечения точности при выполнении работ, долговечности оснастки, инструмента и оборудования рекомендуется следовать правилам безопасной эксплуатации:

Подбор патрона осуществляйте по минимальному и максимальному диаметру хвостовика инструмента.
При выборе патрона учтите его конструкцию, особе внимание уделите способам соединения со шпинделем (номеру конуса) и фиксации инструмента.
Используйте различные переходные конусные втулки для фиксации патрона и инструментов. При установке убедитесь в чистоте поверхности конуса.
Перед сверлением отметьте керном центр будущего отверстия.
При подборе сверла учтите вибрацию патрона, что увеличивает получаемый диаметр на 0,05 – 0,3 мм

Для высокоточного сверления используйте прецизионные патроны.
Применяйте тиски, призмы и прочие фиксаторы для обрабатываемых деталей.
Используйте СОЖ для охлаждения инструмента и продления срока его эксплуатации.
При сверлении отверстий большого диаметра используйте инструмент меньшего размера с последующим рассверливанием.

Нарезание внутренней резьбы магнитным сверлильным станком

Для нарезания внутренней резьбы магнитным сверлильным станком потребуются такие инструменты, как метчик и резьбонарезной патрон с необходимыми предохранительными головками, которые, как правило, входят в резьбонарезной набор. При отсутствии резьбонарезного набора можно воспользоваться прямым переходником с метчика на Weldon, но в таком случае есть риск поломки инструмента. Также непосредственно перед процессом нарезания, необходимо предварительно просверлить отверстие в детали соответствующего диаметра.

Метчик — это специальный инструмент для нарезания внутренней метрической резьбы в сквозных и глухих отверстиях. Как правило, метчики идут комплектом по две штуки: один черновой — для первичного нарезания резьбы, другой чистовой — для финишной обработки отверстия. Отличие одного метчика от другого в том, что режущая поверхность чернового метчика выражена не так ярко, как чистового.

Черновой и чистовой метчики

Важно! Метчики должны быть изготовлены из качественного материала! У дешевого китайского инструмента режущая кромка быстро затупится, нарезать резьбу не получится. Метчик просто застрянет в материале, т.к. сработает механизм защиты в предохранительной вставке

С его извлечением проблем будет намного больше, чем с покупкой нового инструмента

сработает механизм защиты в предохранительной вставке. С его извлечением проблем будет намного больше, чем с покупкой нового инструмента.

Резьбонарезной патрон и предохранительные вставки

Для нарезания резьбы потребуется резьбонарезной набор. Такой набор включает в себя резьбонарезной патрон с хвостовиком конус Морзе и комплект быстросменных вставок (втулок) для установки метчиков.

В патроне имеются системы защиты от перегрузки и осевой компенсации шага резьбы. Вставки имеют механизм регулировки крутящего момента, что позволяет предотвратить поломку инструмента (при увеличении момента метчик останавливается), а так же выполнить качественную резьбу. Вставки имеют удобный механизм быстрой смены метчика обеспечивая при этом его надежную фиксацию.

Резьбонарезной патрон применяется в магнитных сверлильных станках как с реверсом вращения шпинделя, так и без него. Разница в том, что магнитный сверлильный станок с реверсом обеспечивает переключение с правого вращения на левое, что позволяет удобно вывести метчик обратно из отверстия, не вынимая его из патрона.

Набор резьбонарезной M12-M24 с предохранительными вставками

Какого диаметра брать сверло под отверстие, в котором будем нарезать резьбу?

Подходящий диаметр сверла подбираем в зависимости от диаметра резьбы и ее шага. Рекомендуемые значения диаметров отверстий приведены в конце статьи.

Процесс нарезания резьбы

Для глухой резьбы необходимо включить правое вращение и «утопить» метчик в отверстии, после его остановки — переключить направление вращения на левое и метчик плавно выйдет обратно по своей резьбе. Без реверса такой резьбы выполнить невозможно.

Для сквозной резьбы при правом вращении проходим метчиком насквозь вниз в нужной детали, и потом переключением на левое вращение проходим медленно вверх. Для сквозной резьбы в магнитных сверлильных станках без реверса после прохода метчика, его необходимо будет извлечь вручную, прежде чем продолжить работу.

Серия SFM

Конструкция данных патронов без механизма компенсации, специально разработана для использования на многошпиндельных станках, на операциях резбонарезания в отверстиях, расположенных на небольшом расстоянии друг от друга. В связи с различными требованиями к данным патронам, они делятся на три вида:

SFM Стандартная конструкция без компенсации с относительно короткой длиной.

SFM-NP Стандартная конструкция без компенсации в осевом направлении с относительно короткой длиной. Оснащены специально разработанным механизмом компенсации в плоскости, перпендикулярной к оси инструмента, который предназначен для точного введения метчика в просверленное отверстие при возможной неточности позиционирования шпинделя.

SFM-L (DZ) Патроны этого типа имеют компенсацию в осевом направлении и компенсацию в плоскости, перпендикулярной к оси инструмента, что обеспечивает одновременно точное введение метчика в просверленное отверстие при возможной неточности позиционирования шпинделя и компенсирование рассогласования вращения шпинделя и движения подачи.

Реверсивный механизм резьбонарезных патронов

В некоторых случаях станок не имеет возможности реверсивного движения шпинделя. Именно поэтому были созданы специальные реверсивные резьбонарезные патроны. Их конструкция имеет следующие особенности:

Зажимной тип оснастки.
Эластичная втулка.
Механизм защиты от перезагрузки и компенсации шага.

Реверсивный резьбонарезной патрон

Конструкция позволяет менять направление вращения без изменения режима резьбонарезания. Согласно ГОСТ также проводится выбор по нужному диаметру резьбы и ее параметры.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Сверлильный патрон – это основной элемент оснастки сверлильных и токарных станков, а также электрического, пневматического и ручного инструмента, предназначенный для крепления металлорежущего инструмента с цилиндрическим хвостовиком на шпиндель. В основном это сверла различного диаметра, а также развертки, зенкера, фрезы, метчики и другой инструмент.

Нарезание внутренней резьбы магнитным сверлильным станком

Для нарезания внутренней резьбы магнитным сверлильным станком потребуются такие инструменты, как метчик и резьбонарезной патрон с необходимыми предохранительными головками, которые, как правило, входят в резьбонарезной набор. При отсутствии резьбонарезного набора можно воспользоваться прямым переходником с метчика на Weldon, но в таком случае есть риск поломки инструмента. Также непосредственно перед процессом нарезания, необходимо предварительно просверлить отверстие в детали соответствующего диаметра.

Метчик — это специальный инструмент для нарезания внутренней метрической резьбы в сквозных и глухих отверстиях. Как правило, метчики идут комплектом по две штуки: один черновой — для первичного нарезания резьбы, другой чистовой — для финишной обработки отверстия. Отличие одного метчика от другого в том, что режущая поверхность чернового метчика выражена не так ярко, как чистового.

Черновой и чистовой метчики

Важно! Метчики должны быть изготовлены из качественного материала! У дешевого китайского инструмента режущая кромка быстро затупится, нарезать резьбу не получится. Метчик просто застрянет в материале, т.к. сработает механизм защиты в предохранительной вставке

С его извлечением проблем будет намного больше, чем с покупкой нового инструмента

сработает механизм защиты в предохранительной вставке. С его извлечением проблем будет намного больше, чем с покупкой нового инструмента.

Резьбонарезной патрон и предохранительные вставки

Для нарезания резьбы потребуется резьбонарезной набор. Такой набор включает в себя резьбонарезной патрон с хвостовиком конус Морзе и комплект быстросменных вставок (втулок) для установки метчиков.

В патроне имеются системы защиты от перегрузки и осевой компенсации шага резьбы. Вставки имеют механизм регулировки крутящего момента, что позволяет предотвратить поломку инструмента (при увеличении момента метчик останавливается), а так же выполнить качественную резьбу. Вставки имеют удобный механизм быстрой смены метчика обеспечивая при этом его надежную фиксацию.

Резьбонарезной патрон применяется в магнитных сверлильных станках как с реверсом вращения шпинделя, так и без него. Разница в том, что магнитный сверлильный станок с реверсом обеспечивает переключение с правого вращения на левое, что позволяет удобно вывести метчик обратно из отверстия, не вынимая его из патрона.

Набор резьбонарезной M12-M24 с предохранительными вставками

Какого диаметра брать сверло под отверстие, в котором будем нарезать резьбу?

Подходящий диаметр сверла подбираем в зависимости от диаметра резьбы и ее шага. Рекомендуемые значения диаметров отверстий приведены в конце статьи.

Процесс нарезания резьбы

Для глухой резьбы необходимо включить правое вращение и «утопить» метчик в отверстии, после его остановки — переключить направление вращения на левое и метчик плавно выйдет обратно по своей резьбе. Без реверса такой резьбы выполнить невозможно.

Для сквозной резьбы при правом вращении проходим метчиком насквозь вниз в нужной детали, и потом переключением на левое вращение проходим медленно вверх. Для сквозной резьбы в магнитных сверлильных станках без реверса после прохода метчика, его необходимо будет извлечь вручную, прежде чем продолжить работу.

Как купить Патроны для сверлильных станков

Компания “МОССклад” поставляет Патроны для сверлильных станков во все города России, в том числе в г. Москва, Санкт-Петербург, Челябинск, Пермь, Симферополь, Ульяновск, Казань, Калуга, Новосибирск, Екатеринбург, Нижний Новгород, Калининград, Самара, Омск, Уфа, Саратов, Красноярск, Владивосток, Ростов-на-Дону, Воронеж, Волгоград, Махачкала, Грозный и другие, а также в Белоруссию, Казахстан, Армению и Киргизию.

У нас вы можете купить Сверлильные и резьбонарезные патроны следующих производителей: ASSFALG, OPTIMUM, ROHM , SARAL TOOLS, TAPMATIC, и другие.

Приобрести Патроны для сверлильных станков у нас очень легко:

Выберите интересующее оборудование в таблице выше
Узнайте характеристики, посмотрите фото и видео, нажав на название модели
из любого города РФ 8-800-333-51-02 или отправьте запрос на meh@mossklad.ru

Как нарезать резьбу в отверстии, используя магнитный сверлильный станок

Для нарезания резьбы в отверстии магнитным сверлильным станком используются метчики и резьбонарезной патрон, или держатель метчика. Мы рекомендуем использовать специальный резьбонарезной патрон с предохранительными головками, потому как при нарезании резьбы есть риск поломки метчика в заготовке и выхода из строя оборудования от возникшей нагрузки. В процессе нарезания резьбы в резьбонарезном патроне идет ограничение крутящего момента и срабатывает предохранительный механизм при заклинивании метчика.

Метчики

Метчик – это резьбонарезной металлорежущий инструмент. Для нарезания резьбы в отверстиях с помощью магнитных сверлильных станков вы можете использовать метчики:

машинно-ручные, они же однопроходные, то есть резьба нарезается с первого раза;
ручные, состоящие из комплекта 2 или 3 шт. Первый номер в комплекте необходим для черновой, а последний — для чистовой нарезки резьбы.

В зависимости от обрабатываемой детали на метчике, форма канавок

может быть прямой или винтовой и с укороченными канавками,расположение зубьев по одной линии или в шахматном порядке. Универсальные конструкции метчиков в мягких и твердых сплавах использоваться не могут. Метчики для глухих отверстий имеют спиральные канавки, что позволяет легко выводить стружку наверх. У метчика для сквозных отверстий прямая канавка.

Резьбонарезной патрон

Резьбонарезной патрон предназначен для нарезания резьбы метчиком.

Состоит собственно из патрона, с коническим хвостовиком и набора предохранительных резьбонарезных головок, настроенных под необходимое усилие нарезаемой резьбы. Учтите конусность станка при подборе патрона. Резьбонарезной патрон имеет компенсацию по длине инструмента, те нет необходимости давить на метчик при работе. Метчик в патроне надежно фиксируется и легко устанавливается.

Патрон предполагает систему защиты от перегрузок и осевую компенсацию шага резьбы. При увеличении крутящего момента метчик останавливается, патрон прокручивается.

Из плюсов резьбонарезного патрона выделим следующие:

быстрота смены метчика вместе с предохранительной головкой,
защита от поломки и метчика и двигателя магнитного станка,
нарезать резьбу может мастер, не имеющий высокой квалификации.

Соответствие диаметра отверстия необходимой резьбе

Для того, чтобы просверлить правильный диаметр отверстия под нужную резьбу, воспользуйтесь сводными таблицами. Ниже приводим стандартную таблицу соответствия метчиков и диаметров отверстий для внутренней метрической резьбы.

Реверсивный станок на магнитном основании AT-S SU-48R

Оснащен электронным реверсом, который позволяет нарезать резьбу и в глухих, и в сквозных отверстиях.

Магнитные сверлильные станки могут применяться для выполнения нескольких задач. В некоторых случаях показатель их функциональности зависит от оснастки. Для нарезания резьбы в сквозных отверстиях вы можете использовать любые магнитные сверлильные станки. Для глухих отверстий нужна опция реверса.

Многофункциональный магнитный станок SU-48R промышленного назначения отличается особыми преимуществами:

наличие реверса,
двухскоростной привод со шпинделем Конус Морзе 2,
малый размер,
легкий вес,
высокая эффективность,
плавная регулировка скорости.

Помимо этого мощный двигатель поддерживает постоянную мощность, имеет механизм плавного пуска, электронное ступенчатое управление скоростью и систему предохранения от перегрузки.

Редуктор привода станка имеет масляную ванну, что обеспечивает лучшую смазку, своевременное охлаждение и увеличивает срок службы станка. Пониженная передача и наличие реверса позволяют нарезать с помощью станка резьбу в сквозных и глухих отверстиях. Станок может выполнять несколько функций: сверление корончатыми и спиральными сверлами, резьбонарезание в глухих и сквозных отверстиях и снятие фаски отверстия зенкером. Особые положительные отзывы в условиях пониженной t °C.

Подробнее о станке

Нарезание резьбы в отверстии

используйте низкие обороты,
старайтесь вводить метчик в металл плавно и постепенно, после закрепления метчика в отверстии нарезание продолжится постепенно за счет компенсации в резьбонарезном патроне;
глухая резьба выполняется только на станках с реверсивным ходом. После прохода метчиком глухого или сквозного отверстия, включите реверс и выведите метчик,
после исполнения резьбы в сквозном отверстии на безреверсивном станке извлеките метчик и затем поднимите привод.
ВСЕГДА: используйте охлаждающие и смазывающие средства.

Резьбонарезные патроны с предохранительными головками

Патроны резьбонарезные с предохранительными головками (тип 1080) предназначены для использования на сверлильных, токарных, фрезерных, расточных станках, оборудовании с ЧПУ и прочих моделях, на которых есть подходящие приспособления для установки головок этого типа. Также эти патроны можно использовать со сверлильными станками на магнитном основании.

Варианты соединения:

конусы Морзе в исполнении с лапкой: М3-М12 (КМ2-КМ4); М3-М16 (КМ2-КМ4); М12-М24 (КМ3-КМ5)
R8.

Стандарты: BE BEK ГОСТ 25557-2006 DIN 228.

Для установки метчика в патрон необходима предохранительная головка. Диапазон головок разбит на три линейки размерности:

М3-М12;
М5-М16;
М12-М14.

Предохранительные головки снабжены механизмом защиты от перегрузки, который предотвращает поломку метчика при заклинивании и помогает настроить усилия срабатывания при обработке материалов с разной твердостью. Для получения различных усилий срабатывания защитного механизма, головку можно отрегулировать. Технология настройки:

Удалите стопорное кольцо, которое фиксирует головку в нужном положении.
Ключом поверните головки на необходимое расстояние для увеличения или уменьшения усилия. Поворот вправо увеличивает момент срабатывания, поворот влево — уменьшает. Для настройки применяют специальный ключ со штифтами.
Фиксация головки происходит автоматически, при нажатии она садится в гнездо.

Снять головку можно простым нажатием на кольцо. Чтобы установить метчик, нужно вставить его до упора и нажать. Чтобы снять — достаточно нажать на головку.

Благодаря предохранительным головкам эти патроны позволяют нарезать резьбу в сквозных и глухих отверстиях. Для нарезания резьбы выберите сверло, которое соответствует диаметру и шагу метчика. Затем просверлите отверстие, замените сверлильную головку на резьбонарезную и нарежьте внутреннюю резьбу.

При работе со сквозным отверстием можно выкрутить метчик, включив реверсивное вращение шпинделя. Второй вариант — пройти материал насквозь, нажать на головку и вынуть метчик с обратной стороны.

Когда при работе с глухим отверстием метчик упирается, срабатывает трещотка и инструмент перестает вращаться. Трещотка сработает и если отверстие выполнено меньшего диаметра. Такая конструкция спасает инструмент и станок от поломки.

Купить резьбонарезные патроны и соответствующий инструмент можно в каталоге POZOS tools:

Резьбонарезные патроны.

Если не знаете, какую резьбонарезную головку купить — позвоните нашему эксперту или отправьте запрос на почту.

Конструкция сверлильных патронов

Если рассматривать конструкцию патрона кулачкового типа, то он включает следующие основные элементы:

корпус;
гайка с обоймой;
винтовой хвостовик с левой резьбой;
шарикоподшипник между гайкой и хвостовиком;
кулачки.

В обойме профрезерованы три паза с кулачками (зажимами), также 3 Г-образных паза имеется и в верхней части винта. Последние обеспечивают подвижную радиальную связь зажимов и винта. Вращение осуществляется с помощью ключа, который входит в зубчатое зацепление с обоймой. Концевая часть ключа фиксируется в корпусе патрона.

При вращении хвостовой части винт совершает осевые движения, придавая зажимам патрона радиально-осевое перемещение. Кулачки осуществляют скольжение внутри корпуса и по бортику обоймы, обеспечивая фиксацию инструмента или освобождая его от действия сжимающих сил.

Читать также: Степлер строительный электрический профессиональный

В процессе сверления хвостовик патрона проворачивается в его корпусе в направлении часовой стрелки. Тем самым на винт действует усилие затягивания, которое усиливает силу фиксации инструмента. При смене инструмента обойма вращается против часовой стрелки с помощью ключа, тем самым разжимая кулачки.
