Садовый измельчитель из дисковых пил своими руками

Как с делать крупорушку из старой стиральной машины

Нет ничего сложного в том, чтобы самостоятельно сделать зернодробилку из старой стиральной машины. Принцип работы у нее будет как у кофемолки: зерно измельчается вращающимися в барабане ножами. Так как стиральные машины все разные, то ниже будет представлен сам принцип изготовления зернодробилки.

Фото дробилки кукурузы из стиральной машинки

1. Первый двигатель вместе с втулкой и ножами устанавливается на дне бака стиральной машины. Там же будет располагаться сетка и выходное окно, через которое будет выходить перемолотое сырьё.
2. Второй двигатель тоже с втулкой и ножами закрепите у входного отверстия возле основания. Чтобы в него не попадали пыль и семена, наденьте на него жестяную банку поверх ножей и закрепить.
3. Валы у двигателей должны будут вращаться в разные стороны. Установить их лучше под углом 25 градусов друг к другу – это позволит получить максимально большой результат дробления зерна.
4. Бункер, через который будет подаваться зерно в дробилку, может быть любых габаритов. Необходимо только помнить, что зернодробилка, сделанная из старой стиральной машины, обладает высокой производительностью и рассчитана на большой объем работы. Чтобы регулировать подачу сырья в бункер, его необходимо оснастить затвором. Фото зернодробилки для кормов
5. Перемолотое зерно должно будет поступать в контейнер, который необходимо заблаговременно установить под зернодробилкой. Для удобства окно, через которое будет выходить результат помола, лучше оборудовать рукавом, чтобы ничего не разбрасывалось в стороны.

Как сделать мельницу-дробилку своими руками

Для самостоятельного изготовления мельницы-дробилки, нужны ротор и статор, которые будут работать как жернова. Если все продумать заранее, то сделать крупорушку вы без труда сможете своими силами.

Фото зернодробилки из подручных материалов

Интересная статья: Чем кормить индюшат в месячном возрасте

Инструкция по изготовлению мельницы-дробилки:

1. Однофазный электродвигатель мощностью 1 кВт и напряжением 220 В устанавливается на ящик.
2. Корпус дробилки диаметром 35 см делаем из полосы металла. Внизу устанавливается статор, а ротор будет установлен на валу двигателя. При вращении его скорость будет около 3 тыс. оборотов в минуту.

   Чертеж зернодробилки своими руками

3. Наверху корпуса дробилки болтами крепится бункер. Через него сырье будет поступать в дробилку. Для удобства его желательно оборудовать затвором, а в нижней части корпуса сделать окно для выхода готового сырья. Лучше когда оно оснащено рукавом, для предотвращения разбрасывания.
4. Чтобы самостоятельно сделать статор нужно взять металлическую пластину 5 сантиметров шириной. Ее необходимо согнуть в цилиндр и поставить в емкость для последующей заливки. Для того чтобы у нас получилась чаша с дном, толщина которого около 4 мм, нужно один край покрыть алюминием. Для придания статору жесткости необходимо взять уголки 2х2х5 см и приварить внутри чаши. Фото зернодробилки для пшеницы и кукурузы
5. В центре сделаем сверлом отверстие для вала.
6. Ротор изготавливаем из металлического листа, из которого вырезаем круг с диаметром 32 см. Далее от края отмерьте 2 см и прочертить окружность.
7. Потом разделите ее на 32 равные части и в каждой просверлить отверстие. От края до отверстия пропиливаются ножовкой полосы. Получившиеся лепестки отгибаются. В центре ротора привариваем втулку, 3 см в диаметре и 5 см в длину. Для правильной работы нашей крупорушки для начала нужно установить на вале статор, потом ротор устанавливается на прокладке.

Полезная статья: Правильный рацион питания коров

Нюансы эксплуатации самодельной техники

Любая самоделка не всегда снабжена всеми приспособлениями согласно требованиям безопасности. При эксплуатации для того, чтобы избежать несчастных случаев необходимо соблюдать следующие правила:

• Приступая к работе, следует использовать плотно облегающие перчатки, очки и головной убор; категорически запрещается проталкивать ветки и мусор руками, для этого можно применять следующую партию ботвы.
• Диаметр материала для измельчения не должен превышать допустимый согласно мощности двигателя; не допускается попадание твердых материалов в бункер с режущими лезвиями, они могут повредить ножи и вывести из строя двигатель.
• При застревании веток в барабане, установку полностью обесточивают, лишь после удаляют застрявшие куски.
• Питающие провода прокладывают в местах, где не будут лежать ветки, и падать щепа.

Правильное и долгосрочное использование измельчителя веток изготовленного своими руками возможно не только при соблюдении условий эксплуатации, но и при соответственном хранении. После измельчения ножи очищают, а само устройство убирают в сарай, либо под навес, при необходимости подтачивают ножи. Соорудить дробилку для веток своими руками может практически каждый, главное иметь двигатель и необходимые металлические заготовки.

Дисковый измельчитель

В отличие от двухвального, дисковый измельчитель требует гораздо меньше деталей, времени и усилий при сборке.

Необходимые материалы:

• мотор;
• ножи;
• профильная труба;
• металлический лист для создания диска;
• листовой металл 2 мм в толщину для защитного панциря и приемного отсека.

Такое небольшое количество деталей объясняется малой мощностью аппарата. Если двухвальный механизм может перемолоть в щепки толстые ветки диаметром до 10 см, этот справится максимум с 2-х сантиметровыми. Ножи можно сделать так, как описано в инструкции выше.

Ход работы:

1. Из профильной трубы сделайте каркас.
2. Поместите двигатель внутрь каркаса.
3. Поверх двигателя установите отражающий щит из листового металла.
4. В отражающем щите прорежьте отверстие для вала.
5. В диске просверлите отверстие для установки на вал и небольшие прорези для фиксации ножей.
6. Соберите диск с ножами и установите его внутрь.
7. Сделайте приемный отсек из листового металла по вышеописанной инструкции и установите его на измельчитель.

Как видите, ничего сложного, главное – обзавестись всеми необходимыми деталями. Самодельный измельчитель древесины с двумя валами обладает большой мощностью и предназначен для переработки крупных веток. Размеры щепы можно контролировать от 2 см до 8 см в зависимости от числа ножей на один вал. опубликовано econet.ru

Как сделать измельчитель веток своими руками: поэтапная инструкция

Порядок действия простой, сделать необходимо следующее:

• подобрать чертеж;
• приобрести или найти в саду, гараже, доме необходимые инструменты и материалы;
• изготовить ножи;
• соорудить кожух и куб для подачи веток или травы;
• установить все устройства на станину.

Ищем чертеж или составляем его самостоятельно

Рекомендуется использовать готовые чертежи, но, при этом, корректировать их с учетом размеров имеющихся деталей. В первую очередь это касается двигателя, поскольку от его габаритов будут зависеть размеры станины и схема размещения всех агрегатов.

Простейшая схема веткодробилки

Примером чертежа того, как сделать садовый измельчитель своими руками на базе электродвигателя может быть несколько вариантов схем:

• В интернете полно чертежей роторного устройства для утилизации веток. В качестве режущего механизма при этом, как правило, используются фрезы. Следует иметь в виду, что такой агрегат потребует достаточно мощного мотора, а фрезы будут расходным материалом, что удорожает его эксплуатацию. С другой стороны, такой измельчитель позволит утилизировать крупные ветки.
• Самым технически сложным с точки зрения изготовления является двухвалковый шредер. Однако он будет и самым мощным. С его помощью можно утилизировать ветки до 8 см. толщиной. Изготовить такое устройство самостоятельно сложно, поэтому рекомендуется привлекать специалистов.

Подробный чертеж для сооружения устройства

Готовим инструменты и материалы

Изготовление самодельного измельчителя требует времени, материалов и инструментов. Некоторые комплектующие могут “ударить по карману” в случае, если их нет в наличии, и они будут покупными. Экономический смысл в самостоятельной сборке устройства будет при условии, если оно будет дешевле в несколько раз по сравнению с ценой в магазине.

Некоторые комплектующие для измельчителя

В первую очередь необходимо озаботиться двигателем. В зависимости от толщины перерабатываемых веток подбирается мощность мотора. Двигатель мощностью до 1,5 кВт позволяют утилизировать траву и ветки толщиной до 2 см. Но самые популярные устройства комплектуются мотором мощность в 3-4 кВт. Они перерабатывают ветки диаметром до 5 см.

Для передачи усилия с двигателя на вал с режущим механизмом потребуются, как минимум, 2 шкива и подшипника. Также может возникнуть потребность и в шестеренках. Оптимальная скорость вращения режущего механизма – 1500 оборотов в минуту. Она обеспечит необходимую производительность и длительный период эксплуатации двигателя.

Также потребуются ножи, о чем уже говорилось выше ножи. Можно использовать дисковые пилы или фрезы. А еще допустимо изготовить режущие элементы самостоятельно, например, из фуганка. Во втором случае производительность и качество работы агрегата оставит желать лучшего.

Для станины необходимы трубы, а для сварки кожуха и бункера для подачи веток — листы металла.

Изготовление станины

Двигатель, бункер и режущий механизм крепятся на станину. Это — сварная конструкция из труб или металлических уголков. Ее размеры определяются на основании чертежа. Для изготовления потребуется болгарка и сварочный аппарат. При работе со сваркой необходимо соблюдать правила техники безопасности и надевать защитные очки.

Станина — основа будущего агрегата

Изготовление режущего механизма

Режущий механизм представляет собой вал, на который монтируются ножи. В их качестве можно использовать диск от болгарки, фрезы, дисковые пилы. Можно изготовить ножи из автомобильной рессоры. Для этого придется их заточить.

Несколько вариантов режущих элементов

Сборка агрегата

Порядок действий:

• Сбор режущего механизма. Ножи помещаются на вал, между ними прокладываются шайбы для того, чтобы исключить трение режущих элементов друг о друга. С обоих сторон вала ножи закрепляются гайками.
• Монтаж режущего механизма на станину. Для этого в станине проделываются отверстия, а сам механизм крепится на нее с помощью гаек и болтов. Предварительно следует напрессовать подшипники на вал.
• Установка электродвигателя и ременной или цепной передачи.
• Монтаж защитного кожуха, бункера и рукава для выброса щепы.
• Установка кнопки пуск/стоп.

Техника безопасности при работе с садовым измельчителем и при его изготовлении

Если на вашем агрегате предусмотрены защитные устройства, перед включением обязательно установите их

Как и любой бытовой прибор, садовые измельчители работают от дизельных или электрических двигателей. Оба силовых агрегата несут опасность для жизни и здоровья человека, если применять неправильный подход к эксплуатации устройств. Поэтому мы настоятельно рекомендуем вам изучить несколько правил, которые гарантируют безопасность при работе с измельчителем в домашних условиях:

1. Перед включением оборудования в сеть и началом эксплуатации обязательно проверьте его устойчивость, не допускается покачиваний. Во время работы двигателя агрегат легко может опрокинуться.

2. Не стойте возле отверстия выброса сырья после переработки. Не допускайте игру детей рядом с «мельницей». Кусочки древесины легко способны нанести травму не только ребёнку, но и взрослому человеку.

3. Не засовывайте ветви в дробилку вручную, для этого используйте специальную толкушку. Её тоже можно сделать своими руками. Чтобы исключить травмирование глаз, надевайте специальную маску.
4. Не следует работать с измельчителем в дождливую или сырую погоду. Есть риск получить поражение электрическим током, ведь вода является отличным проводником для электричества.
5. Если ваш агрегат для переработки сырья работает от бензиновой или дизельной силовой установки, не следует рядом курить и держать открытый огонь. Это чревато возгоранием с/х техники.

Планируете почистить агрегат? Обязательно отключите мотор и убедитесь, что ножи остановились. Лучше всего выдерните шнур из розетки.

Распространенные варианты простейших измельчителей для веток своими руками

Теперь стоит рассмотреть, как сделать дробилку из уже готового оборудования. В качестве «полуфабрикатов» подойдут электроинструменты и бытовая техника.

Инструкция по изготовлению садового измельчителя из болгарки своими руками

Своими руками из болгарки можно сделать неплохой веткоизмельчитель. Хоть эффективность и не высока, зато траться почти не придется.

Понадобится какая-нибудь емкость. Например, ведро (подойдет даже пластиковое), кега от пива, глубокий тазик. По центру делается отверстие, равняющееся диаметру шпинделя болгарки. Что касается УШМ, то она должна быть от 2,5 до 3 киловатт. Диаметр диска не менее 180 и чем больше – тем лучше.

Ведро надевается на шпиндель, а за ним и нож. Неплохой нож — это косильный резак. С ним могут быть проблемы, так как шпиндель болгарки М14, а посадка должна быть тугой. Гайку обязательно затягивать ключиком, а не руками.

Такие садовые измельчители больше подходят для травы или сена. На выходе получается густая, травянистая масса, которая хороша для удобрений.

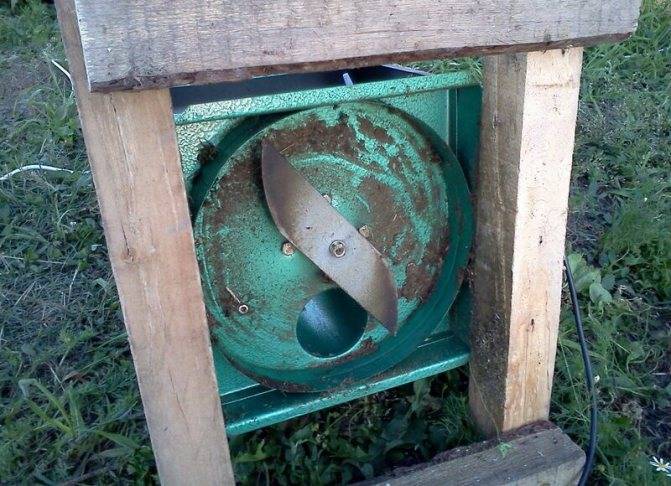

Как из стиральной машинки сделать садовый шредер для веток

Если на даче завалялась стиральная машина активаторного типа – то она отлично подойдет, как донор для веткоизмельчителя.

Для начала понадобится извлечь сам активатор. Он не понадобится. Но на имеющийся вал можно поставить нож. Придется его сделать собственноручно или найти подходящий косильный резак. По сути принцип работы будет схож кофемолкой.

Чтобы своими руками из стиральной машины не доставать отходы, можно сделать канал для слива. Для этого в боковине понадобится прорезать отверстие. Чтобы ошметки не летели по всему участку, установите защитный кожух. Система надежная и была испробована уже многими дачниками, так как активаторные стиралки мало подходят для современной одежды. Слишком сильно они ее мнут и портят.

Как сделать садовый измельчитель из обыкновенной дрели

Своими руками садовые измельчители часто делают из дрели. Это неплохой вариант, при этом инструмент не страдает. Его всегда можно демонтировать и пользоваться по назначению. Причем у дрели есть преимущество, по сравнению с болгаркой — регулятор оборотов. Он есть даже на эконом-моделях, поэтому разлетающиеся ошметки не страшны.

Но есть и минус – редуктор дрели не предусмотрен для таких нагрузок, в отличие от болгарки. Поэтому делать своими руками измельчитель древесины из дрели только на свой «страх и риск». Подойдет старый, полурабочий инструмент.

Понадобится стойка. Обычно используют деревянную табуретку с просверленным отверстием по середине. Поверх устанавливается ведро с аналогичным отверстием по середине. Чтобы оно не «ездило», лучше прикрутить шурупами. В отверстие продевается болт и на нем 2 гайками — несколькими шайбами фиксируется нож, как здесь. Осталось подключить дрель к болту и запустить.

Впрочем, садовый измельчитель можно сделать своими руками и без фиксирования на табурете. Вот такое приспособление делается за пять минут. В деревянной болванке нужно сделать отверстие и протянуть шпильку. С обоих сторон она фиксируется гайками. Осталось только сделать рубящие кромки из саморезов и можно опускать дробилку в ведро.

Инструкция по самостоятельному изготовлению измельчителя веток из бензинового двигателя

Из мотоблока своими руками вполне возможно сделать веткоизмельчитель. Производительность будет высокой – даже выше, чем у полноценного станка.

Стоит помнить, что двигатель для мотоблока работает от бензина, поэтому мобильность веткоизмельчителя отличная. Его можно вывозить даже в поле. Чтобы установить на мотоблок насадку-измельчитель, понадобится болгарка, сварка и дрель.

О том, как сделать приспособление для мотоблока, можно посмотреть в видео.

Дробилка для измельчения древесины своими руками

Дисковый измельчитель

В отличие от двухвального, дисковый измельчитель требует гораздо меньше деталей, времени и усилий при сборке.

• мотор;
• ножи;
• профильная труба;
• металлический лист для создания диска;
• листовой металл 2 мм в толщину для защитного панциря и приемного отсека.

Такое небольшое количество деталей объясняется малой мощностью аппарата. Если двухвальный механизм может перемолоть в щепки толстые ветки диаметром до 10 см, этот справится максимум с 2-х сантиметровыми. Ножи можно сделать так, как описано в инструкции выше.

• Из профильной трубы сделайте каркас.
• Поместите двигатель внутрь каркаса.
• Поверх двигателя установите отражающий щит из листового металла.
• В отражающем щите прорежьте отверстие для вала.

В диске просверлите отверстие для установки на вал и небольшие прорези для фиксации ножей

• Соберите диск с ножами и установите его внутрь.
• Сделайте приемный отсек из листового металла по вышеописанной инструкции и установите его на измельчитель.

Как видите, ничего сложного, главное – обзавестись всеми необходимыми деталями. Самодельный измельчитель древесины с двумя валами обладает большой мощностью и предназначен для переработки крупных веток. Размеры щепы можно контролировать от 2 см до 8 см в зависимости от числа ножей на один вал.

Основные этапы изготовления

Даже простейший измельчитель невозможно сделать без навыков сварочных и слесарных работ. Корпус для подшипников и вал придётся заказывать у токаря в мастерской.

Процесс изготовления имеет несколько этапов:

• Выбор механизма.
• Расчёт главной передачи и приобретение двигателя.
• Выточка деталей на станке.
• Сборка рамы.
• Крепление передачи, привода и механизмов для резки.
• Установка ёмкостей и кожуха.

Рекомендации по выбору механизма веткоизмельчителя:

1. Для дробления своими руками веток в щепу оптимальным вариантом считается машина с дисковыми пилами.
2. Остановиться на конструкции под названием фуганка можно, если требуется получить из тонких веток более крупные части.
3. Порубить древесину диаметром не более 5 см сможет аппарат с дисковой дробилкой.

Виды двигателей

Самодельный измельчитель веток имеет одну принципиальную конструкцию. Различие может быть по мощности электромотора. Для более мощных устройств применяется бензиновый двигатель, с его помощью можно измельчать деревья со стволами диаметром более 100 мм. Бензиновые отличаются мобильностью за счет своей самостоятельности и независимости от источников питания.

Электрические приводы для садового измельчителя веток разделяют на три основных вида по значению мощности:

1. Для переработки мусора на небольших территориях применяют двигатель рабочей мощностью до 1,5 кВт, он способен перемолоть ветки диаметром до 2 см.
2. При измельчении веток до 4 см, на приусадебном участке используют привод мощностью до 4 кВт.
3. Значение 6 кВт и более применяют при работе по уборке отходов древесины на больших территориях.

Крутящий момент передается при помощи цепной или ременной передачи, либо установкой ножей шредера на сам вал двигателя.

Критерии выбора садового измельчителя

По принципу работы садовые измельчители напоминают большие мясорубки, у которых можно отличаться рабочая часть, общая форма, габариты. Так как это дорогостоящее оборудование, допустить ошибку при выборе будет критично

Чтобы этого не случилось, важно знать, на что обратить внимание в первую очередь

Тип двигателя

Выбирая шредер для веток, первое, на что нужно обратить внимание – тип двигателя. Он может быть электрическим или бензиновым

Зависимо от типа двигателя, изменяются возможности, автономность инструмента, особенности его эксплуатации и обслуживания.

Преимущества электрических двигателей:

• нет необходимость покупать топливо и постоянно заполнять измельчитель;
• нет вредного выхлопа в атмосферу;
• экономичность эксплуатации;
• низкий уровень шума при работе;
• простое техническое обслуживание;
• простая и надежная конструкция.

Из недостатков нужно отметить несколько моментов:

• нужно подключение к сети электроснабжения, что делает инструмент не автономным в отличии от бензиновых шредеров;
• провод может мешать работать с инструментом;
• не рекомендуется работать шредером в мокрую погоду;
• низкая мощность по сравнению с бензиновыми инструментами.

Преимущества измельчителей с бензиновыми двигателями:

• высокая мощность шредеров, производительность.
• автономность в плане работы.
• можно использовать измельчитель в любую погоду.

Недостатков у бензиновых инструментов достаточно много: загрязнение окружающей среды выхлопами, высокий уровень шума при работе: необходимость регулярно покупать топливо и заправлять шредер.

Для личного использования на даче или приусадебном участке обычно выбирают электрические модели. Бензиновые больше подходят для профессиональной эксплуатации.

Режущая часть

Современный садовый измельчитель веток может быть оснащен различными типами режущих частей.

1. Дробилка червячного типа. По своему внешнему виду она напоминает большую мясорубку. С ее помощью можно эффективно измельчать траву, небольшие ветки, диаметр которых не превышает 4 см. Единственный недостаток – требуется регулярная чистка режущей части.
2. С несколькими ножами. Самые простые и маломощные измельчители, которые подойдут для работы с небольшой травой, мелкими ветками. Чтобы перерубать более толстые ветви, придется покупать измельчитель с 4 или 6 ножами.
3. Режущий вал. Универсальные измельчители, которые более эффективны при работе с большими ветвями. Могут разрубать ветки диаметром до 8 см. Главный недостаток – нужен мощный двигатель для работы с подобными шредерами.
4. С цилиндрической режущей частью. На таком инструменте устанавливается фреза в форме усеченного конуса или цилиндра. На оснастке закреплено несколько боковых ножей. Подходит для работы с различными ветками и травой.

Дополнительные опции

Выбирая измельчитель на дачу, отдельное внимание нужно уделить дополнительным функциям инструмента

1. Возможность регулировки ручек по высоте.
2. Автоматическая подача веток в рабочую часть и далее измельченных отходов в бункер.
3. Дополнительный шумопоглощающий кожух.
4. Турборежим для максимально быстрого измельчения материала в мульчу.
5. Наличие штатного толкателя для того, чтобы выбрасывать мусор наружу.
6. Регулятор для изменения скорости вращения рабочей части.

Важнейшая дополнительная функция подобных инструментов – реверс. Она нужна для автоматической очистки рабочей части от забившегося с ней мусора.

Общая эргономика и уровень шума

Выбирая лучшую модель шредера, есть еще несколько важных моментов

Нужно уделить внимание общей эргономике:

• масса и габариты инструмента;
• расположение и форма ручек;
• объем бункера для мульчи;
• ширина и диаметр колес.

Еще один важный момент – уровень шума. Он не должен превышать 80 дБ, чтобы не доставлять дискомфорта при работе и шредером.

Способы самостоятельного изготовления садового инструмента

Чтобы сделать дробилку, за основу берут разные схемы. Если правильно спроектировать агрегат, можно получить измельчитель универсального действия (три в одном: переработка травы, соломы, веток разных размеров). Возможные варианты:

• из триммера (траворезки);
• из пылесоса и др.

Из болгарки

Измельчитель древесины своими руками легче и быстрее сделать из угловой шлифовальной машинки (УШМ или болгарка). Для переработки отходов среднего объема достаточно инструмента мощностью до 3 кВт. Материалы, необходимые для изготовления измельчителя:

• уголки из стали (для каркаса);
• емкость для готового сырья, еще одна будет использоваться в качестве бункера;
• ножи (подойдет лезвие от любого режущего инструмента);
• листовой металл (толщиной 1,5 мм, работать с более прочным материалом самому будет сложнее);
• стандартный крепеж: болты, гайки, шайбы.

Инструменты:

• сварочный аппарат;
• электродрель;
• отвертка, гаечные ключи;
• ножницы по металлу.

Чтобы изготовить свой измельчитель, а затем перерабатывать органические отходы разных видов, необходимо взять за основу инструкцию:

1. Из уголков сваривают каркас (станину).
2. Крепят полку (из листа металла).
3. Каркас используется в качестве основы для болгарки, ее фиксируют хомутами (валом кверху).
4. На валу мотора устанавливают втулку для дальнейшего крепления ножей.
5. В металлической емкости делают 2 крупных отверстия диаметром 10 см: сбоку – для выхода готового сырья, снизу – для подведения рабочего инструмента УШМ.
6. Заводят втулку в емкость через отверстие в днище емкости, фиксируют ножи.
7. Металлическая тара (она же бункер для загрузки материалов) дополнительно крепится болтами.

Дробилка из болгарки

Из старой стиральной машинки

Измельчитель травы для кур своими руками можно собрать, используя модель стиральной машинки, которая давно не выпускается, но все еще может храниться в гаражах многих людей – «Малютка». Набор инструментов одинаковый в каждом подобном случае. Этапы изготовления самодельного шредера:

1. Корпус уже готов, нужно сделать боковое отверстие для выхода мусора.
2. Для работы используется двигатель от этой же модели стиральной машины, с ним соединяются ножи, которые находятся со стороны бака – на дне.
3. Снаружи вокруг бокового отверстия делают желоб из листовой жести, это позволит предупредить разброс сечки в разные стороны.
4. Сверху корпус закрывается крышкой (идет в комплекте к машинке), при этом нет необходимости устанавливать измельчитель на каркасе.

Самодельная корморезка

Из циркулярной пилы

Подготавливают электродвигатель мощностью не более 2 кВт, также для агрегата понадобятся пилы – до 15 шт. (200 мм в диаметре), другие материалы:

• готовая ось – для крепления на ней циркулярной пилы;
• резиновые прокладки для разделения режущих кромок – не позволят ножам тереть друг друга;
• ременная передача со шкивами;
• металлические листы для 2 рабочих емкостей.

Если выбирается способ, как сделать измельчитель для травы своими руками, в числе прочих вариантов рассматривают инструкцию:

На валу фиксируют режущие кромки – рекомендованное расстояние между ними – до 10 мм, большие зазоры не оставляют.
Рабочий вал будет располагаться на площадке из бетона, причем важно, чтобы этот элемент конструкции был установлен параллельно оси двигателя.
Создается бункер, ножи должны находиться внутри этой конструкции.

Устройство из дисковой пилы

Из дрели

Принцип создания разных видов дробилок, позволяющих измельчать отработанные материалы, едины. Для работы понадобятся материалы:

• металлический стержень;
• пластина с заостренными краями;
• гайка;
• ведро.

Инструкция применения импровизированного измельчителя:

1. В головку дрели устанавливают металлический стержень.
2. На него насаживают пластину (режущая кромка).
3. Сверху предусматривается гайка, не позволяющая ножу слетать.
4. Насадку на дрели опускают в ведро с подготовленными отходами, включают на переработку.

Это один из лучших вариантов, что обусловлено отсутствием необходимости в использовании маховика, ременной передачи, каркаса.

Конструкция на основе углошлифовальной машины

С бензиновым двигателем от мотоблока

Используют вариант кожуха из любого приведенного выше варианта. Особенности конструкции измельчителя на основе бензинового двигателя от мотоблока:

• предусматривают возможность подключения мотора к валу измельчителя;
• в конструкцию входит редуктор;
• обустраивают надежную площадку – из материалов высокой плотности, прочности;
• на моторе предусматривают «уши», понадобятся также стандартный крепеж для его крепления.

Двигатель работает на бензине

Что это такое, разновидности

В процессе приготовления пищи образуется множество очистков, отходов. Эту органику не удается транспортировать по канализационной системе ввиду крупных фракций.

Крупные фракции отходов могут привести к засорам

Проблему полностью решает измельчитель пищевых отходов для раковины – диспоузер, монтируемый под мойкой перед системой канализации.

Измельчитель под раковиной

Эта встраиваемая техника имеет следующую конструкцию:

• корпус – цилиндрической формы, имеет крепление к мойке;
• дробильная камера – сделана из нержавейки, стенки имеют шероховатое покрытие;
• диск дробильный – съемные кулачки из сверхпрочного материала;
• двигатель – смонтирован в нижней части корпуса, на вал насажен дробильный дис, вращающийся в подшипнике;
• толкатель – помогает протолкнуть отходы внутрь дробильной камеры, обеспечивает безопасность пальцев.

Конструкция диспоузера

Для повышения комфортности эксплуатации сразу под фланцем крепления имеется шумопоглащающий экран. Камера так же защищена снаружи шумоизоляционным материалом. Включаются диспоузеры либо поворотом крышки, либо отдельной кнопкой.

Кнопка включения диспоузера

Существуют бытовые измельчители габаритами от 12 см в диаметре, 40 см высоты. Промышленное оборудование может иметь собственные раковины.
