Самодельный горн из консервной банки

Безопасная спиртовая горелка из алюминиевой банки

Наверняка многие уже видели спиртовую горелку из алюминиевой банки. Одним автором было предложено, как ее можно доработать, чтобы она стала безопаснее и удобнее. Теперь горелка никогда не взорвется при нагреве, так как имеет специальный защитный клапан. Помимо этого пламя стало более красивым и ровным, что повысило эффективность горелки. В итоге горелка теперь стала похожа на обычную кухонную конфорку. Материалы и инструменты для сборки: — алюминиевая банка от пива и других напитков (автор использует узкие банки от Мио, так как делает небольшой примус); — ватные диски, ткань из хлопка или губка; — банка большего диаметра (используется из под оливок); — монетка; — сырая еда и сковородка (для проверки можно сжарить яичницу).

Для работы будут нужны такие инструменты: ножницы, зажигалка, иголка с шилом (вместо шила подойдет острый гвоздь), плоскогубцы, болтик с гайками или же саморез. Приступаем к сборке спиртовой горелки:

Шаг первый. Вырезаем первый элемент горелки

Первый элемент горелки нужно вырезать из банки, для этого от донышка нужно отступить 17 мм. После этого маркером проводится кольцевая линия. Чтобы линия была ровной, маркер можно закрепить на нужно высоте, а затем вращать банку.

Теперь эту часть нужно осторожно вырезать по нарисованной линии. Всего таких запчастей нужно две шутки, одна должна быть высотой 17 мм, а вторая 25 мм

Далее в вырезанном донышке нужно проделать отверстия, выдерживая между ними расстояние в 4-5 мм

Важно при этом, чтобы по диаметру расстояния были примерно одинаковыми. Для этих целей можно пользоваться шилом, либо гвоздем

Пробивать отверстия удобнее всего на досточке. В итоге все должно быть так, как видно на фото. Если сделать отверстия большего диаметра, пламя будет выше. Еще в центре донышка нужно проделать одно большое отверстие. По размерам оно должно быть меньше монетки. Шаг второй. Соединяем два элемента между собой В донышко, которое составляет 25 мм, нужно положить хлопковую ткань. Это может быть вата или ватные диски. Далее донышко с отверстиями нужно надеть поверх донышка с ватой. Их нужно соединить так, чтобы не было перекоса. Края можно заправлять куском от той же банки.

Шаг третий. Тестирование горелки Через большое отверстие нужно залить в горелку спирт или другое жидкое горючее, к примеру бензин. Далее отверстие закрывается сверху монеткой. Монетка нужна для того, чтобы горелка не взорвалась при избыточном давлении. Если в горелке будет избыток давления, монетка просто сместится, и лишние газы выйдут из горелки, при этом ее не разорвет.

Для запуска донышко горелки нужно нагреть зажигалкой или спичками, а затем поджечь пары, которые из нее будут выходить. Ну а далее горелка будет греть сама себя и так гореть до тех пор, пока в ней есть горючее.

Шаг четвертый. Изготовление крышки для тушения горелки Помимо того что крышка тушит горелку, она также препятствует тому, чтобы из нее испарялось топливо, когда она не горит. Чтобы сделать крышку, будет нужна еще одна банка, у которой нужно отрезать донышко. В центре донышка затем нужно просверлить маленькое отверстие и ввернуть саморез.

Шаг пятый. Как сделать подставку для посуды Чтобы превратить горелку в примус, необходимо сделать подставку для посуды. Для этих целей понадобится банка немного большего диаметра. Чтобы определить высоту подставки, на банке сперва нужно сделать отметку на высоте горелки. Далее эту длину нужно удвоить и прибавить желаемые сантиметры, на которых будет находиться от горелки посуда. Потом банку нужно разделить маркером на 12 частей, лишнее отрезается по кольцевой линии. Каждую линию нужно надрезать до нижнего кольца. Затем получившиеся полоски отрезают через одну, в итоге получается такая конструкция, как на фото.

В подставке нужно прорезать отверстие, оно нужно для того, чтобы подогревать горелку при запуске. Полоски нужно согнуть таким образом, чтобы они уперлись в донышко, тем самым возрастет жесткость подставки. Вот и все, затем горелка вставляется в подставку и можно приступать готовить.

В качестве эксперимента на такой горелке было без проблем поджарено яйцо с беконом. Главным ее достоинством можно считать дешевизну, ее можно собрать бесплатно, все необходимые материалы постоянно выбрасываются в больших объемах. К топливу горелка тоже не требовательна, вместо спирта вполне подойдет бензин или ацетон, также можно попробовать и с другими летучими жидкостями. По размерам такую горелку можно собрать любой, для этого просто нужно найти банки подходящего размера. Можно собрать огромную горелку из банок из под краски.

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Привод вентиляторов для горна

Вращение колеса вентилятора с лопастями осуществляется с помощью привода:

• электрическим способом;
• ручным усилием;
• комбинацией способов.

При использовании электрического привода вращение осуществляется с помощью электродвигателя, преобразующего энергию электричества в механическую энергию вращения.

Ручной способ предполагает простое вращение ручки редуктора планерного типа.

Этот вариант обычно является запасным и используется при отключении электричества и невозможности применения установленного электродвигателя.

На рисунке показаны приводы: а) — ручным способом, б) — с использованием электродвигателя.

1— ремень на шкиве;

2 и 3 — передающие шестерни;

4 — ручка вращения;

Шаг 6: Создаём жаропрочный наполнитель

Смешайте в равных пропорциях гипсу и песок, добавьте воды столько, чтобы добиться консистенции влажной глины. Мы использовали пластиковую кружку на 350 мл и по нашему опыту для большой жестяной банки советуем смешать по 3 кружки песка и гипсы и добавить в смесь 1 — 1.5 кружки воды.

Нужно работать очень быстро, так как смесь начинает мгновенно схватываться и твердеть.

Плотно набейте банку на 34 её объема, а затем проделайте посередине отверстие радиусом около 4 см (например, при помощи ложки), оставляя стенки толщиной около 2 см. Выберите более широкую полость у задней (нижней) части банки, чтобы создать лучшую зону удержания тепла.

При помощи задней части ложки или другого тонкого предмета очистите торчащий соединитель для труб от смеси песка и гипсы. Очистите все поверхности при помощи влажной салфетки и дайте смеси постоять около 30 минут.

Позже я придумал, что можно было набить соединитель для труб бумагой, а для создания отверстия в банке использовать трубку из-под туалетной бумаги и набить жаропрочную смесь вокруг неё, а затем вся бумага просто сгорит при первом прокаливании.

Прокаливание горна

Чтобы полностью вывести влагу из только что изготовленного устройства, специалисты рекомендуют прокалить горн. Как источник огня применяется простая горелка на газу, ее без труда можно найти в любом магазине хозтоваров. Насадка включенной горелки вставляется в трубку, размещенную сбоку, и нагревается до той поры, пока устройство не станет красным от накала. На эту сушку уходит не более 10-15 минут. Газовый фитиль поджигать лучше в раструбе паяльной лампы, это не так опасно.

Производительность такого оборудования не очень высокая, и без кирпичной заглушки самодельный механизм используется расточительно. А с такой заглушкой быстрота нагревания мини – горна ощутимо возрастает.

На этом процесс создания бытового мини-горна завершается. Теперь его можно испытать в действии. Применяют самодельный горн для плавки металлических деталей и последующей отливки, для ковки в домашних мастерских, и для выплавки небольших стеклянных изделий. Внимательно следуя вышеизложенным рекомендациям, каждый может соорудить такую конструкцию. А научившись работать с таким устройством, можно приступать к созданию более сложных механизмов.

Еще одно похожее видео

Горны на угле

Горны, которые в качестве топлива используют уголь, отличаются простым устройством и практичностью использования. Конструкция устройства этого вида состоит из таких рабочих частей:

1. Крыша и стенки. Для их возведения применяют кирпич, обладающий огнеустойчивыми свойствами. Это может быть шамот или динас.
2. Гнездо. Именно в нем и происходит нагревание рабочих заготовок.
3. Зонт. Состоит из шторок, откидного типа. Его основное предназначение заключается в улучшении естественной тяги рабочего пространства.
4. Задняя стенка. В ней проделываются специальные отверстия, через которые обеспечивается подача исходящего потока воздуха.
5. Воздушный кран. Посредством его использования выполняется подача воздуха в гнездо горна.
6. Короб. Для его выполнения используется жаропрочная сталь. С его помощью происходит соединение входного отверстия и гнезда.
7. Закаленная емкость. Она может быть выполнена как из кирпича, так и из стали. Основное ее предназначение заключается в понижении температуры рабочих заготовок после их термической обработки. Благодаря этому можно исключить процесс образования на них термотрещин.
8. Дымоход. Через него выводятся продукты сгорания топлива.

Подготовку горна к использованию нужно проводить в такой последовательности:

очистить гнездо от остатков золы и сгоревших углей;
продуть дымоход и каналы, по которым проходит воздух посредством использования сжатого воздуха. Для этого можно использовать обычный пылесос;
насыпать на дно гнезда горна немного угля

При этом следует обратить внимание на то, что отверстие, расположенное на дне короба, должно остаться открытым;
для облегчения процесса розжига рекомендуется на поверхность угля положить немного ветоши, смоченной жидкостью для розжига костров. Вместо ветоши можно использовать древесные опилки;
когда уголь хорошо разгорится, можно понемногу подсыпать уголь небольшими порциями;
теперь необходимо открыть кран подачи воздуха и установить его посредине положения;
как только уголь станет прогорать, можно повысить интенсивность подачи потока воздуха;
при образовании на поверхности угля корки можно приступать к прогреву рабочей заготовки и подготовки ее для работы.

Так как температура под коркой выше, чем на ее поверхности, заготовка помещается непосредственно под корку. Если толщина корки достигает больше 5−10 мм, ее рекомендуется разрушить. В противном случае уровень теплопроводности становится меньшей.

Для того чтобы заготовка прогрелась равномерно по всей площади, ее необходимо периодически переворачивать

Стоит также обратить внимание на цвет огня. Он должен быть равномерный, а также иметь одинаковый цвет

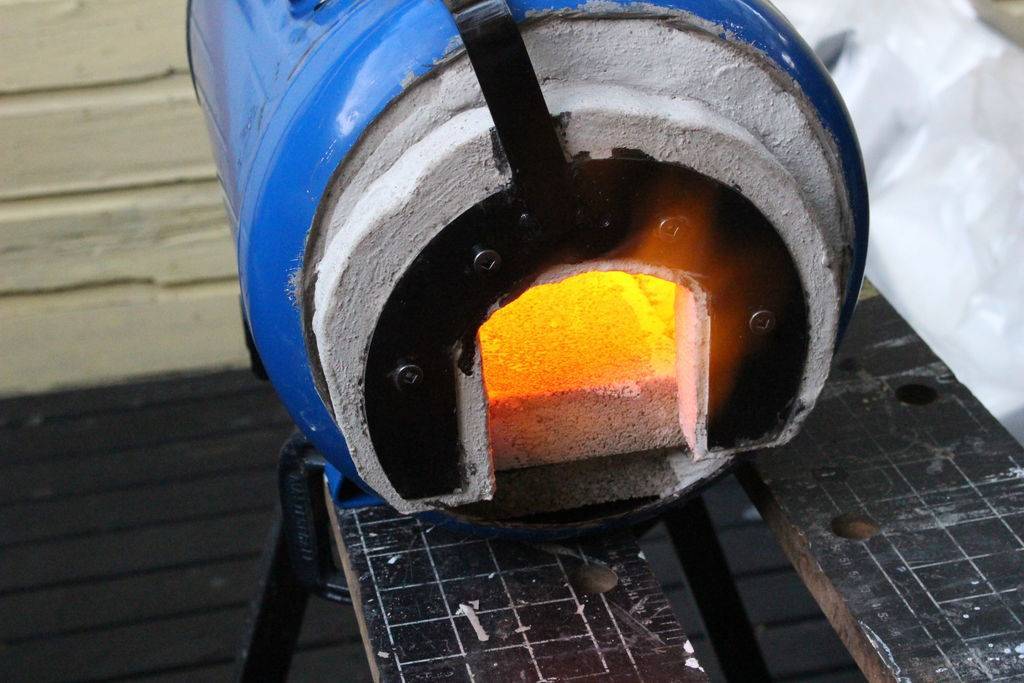

Шаг 12: Использование горна

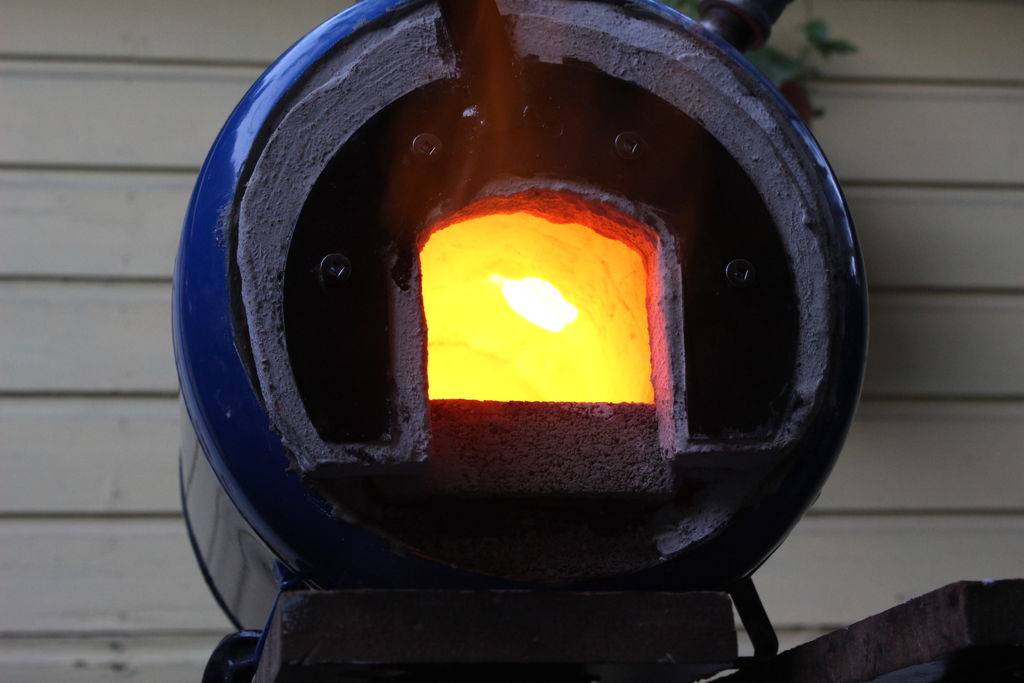

Наденьте защитные очки и поставьте рядом огнетушитель. Чтобы разжечь пламя, используйте специальную длинную зажигалку для гриля и поднесите огонек прямо к отверстию с трубкой горелки. Медленно открывайте вентиль подачи газа, в горне должно появиться пламя. Пока оставьте маленькое пламя.

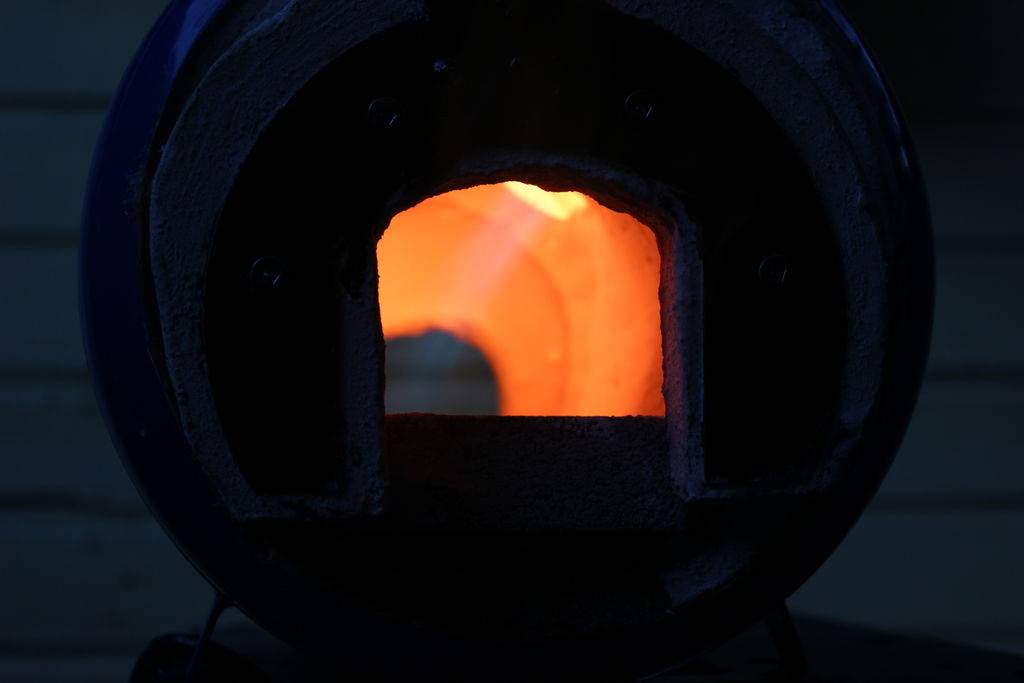

Высохшее керамическое покрытие необходимо запечь. 15-20 минут дайте горну постоять на низкой температуре, чтобы керамический состав и волокна огнеупорных материалов «устоялись».

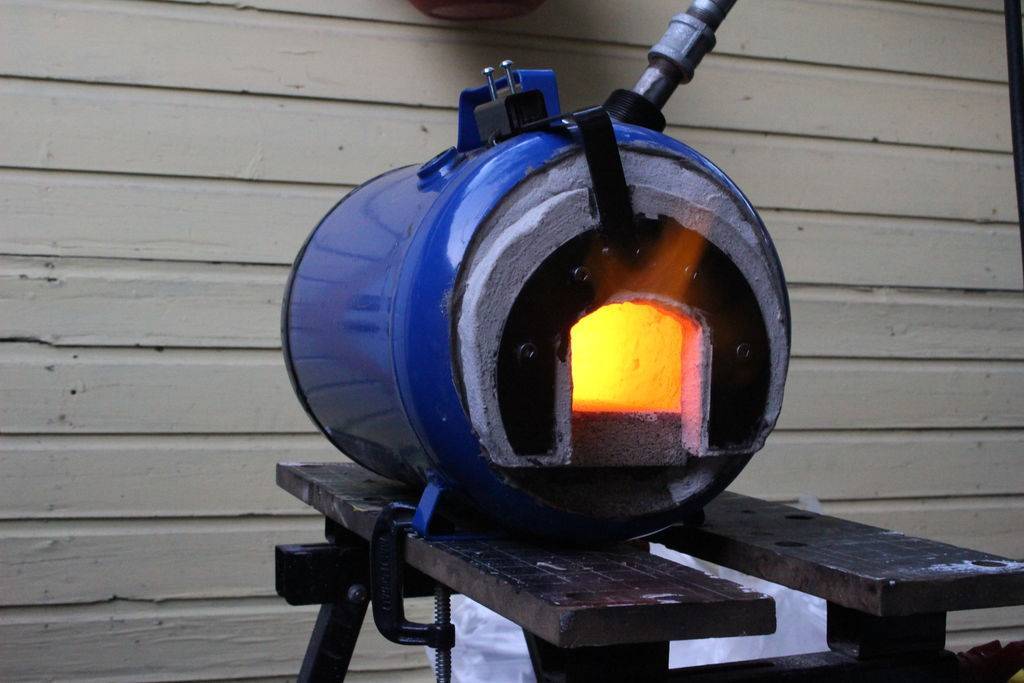

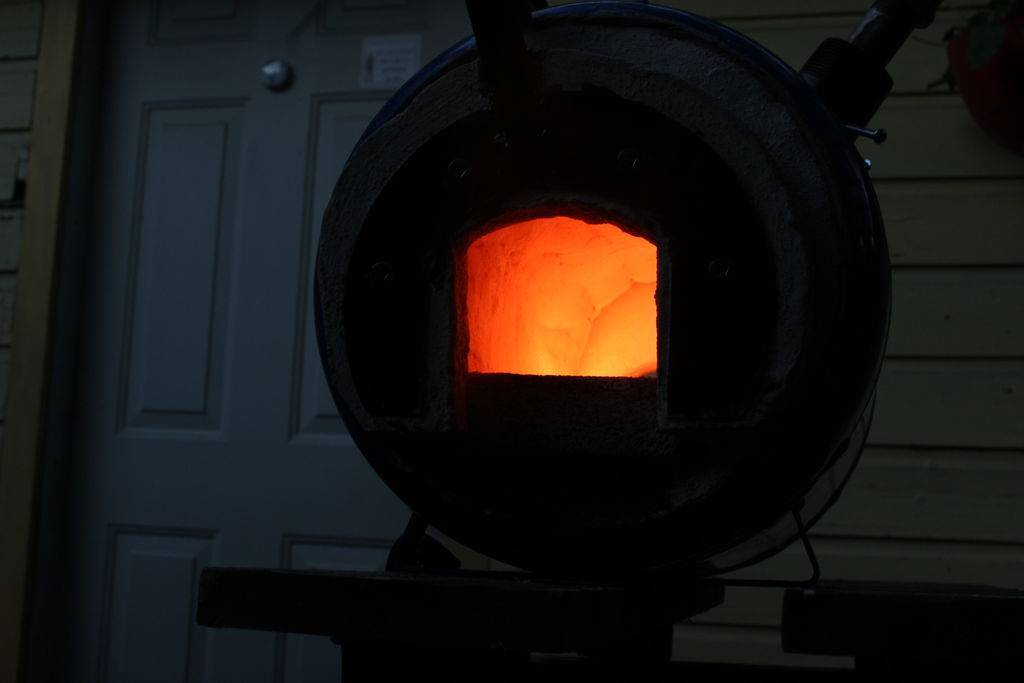

Горн готов к использованию. Поднимите температуру, чтобы проверить работоспособность горна.

Рассказываю как сделать какую-либо вещь с пошаговыми фото и видео инструкциями.

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим подробную пошаговую инструкцию по созданию переносного кузнечного горна работающего на пропане своими руками. Кузнечный горн использующий в качестве топлива пропан намного эффективнее чем угольный горн, так же неоспоримое преимущество в том что его можно переместить в любое место вашего гаража или мастерской, так же не требует дополнительной подачи воздуха.

В данном случае ГАЗОВЫЙ ГОРН представляет сабой металлоконструкцию из уголка, профтрубы и листового металла 2 мм. Камера горна выложена огнеупорным кирпичом что дает ей возможность выдерживать максимальные температурные нагрузки и при этом шамотный кирпич обладает низкой теплопроводностью, что дополнительно повышает КПД горна.

Имея в своей мастерской небольшой кузнечный горн вы сможете ковать всевозможные изделия: ножи, топоры, зубило, керно и многое другое, если вы творческий человек.. то вполне можно заняться художественной ковкой.

И так, давайте рассмотрим пошаговый процесс сборки горна.

Материалы

1. уголок
2. проф-труба
3. листовой металл 2 мм
4. огнеупорный кирпич
5. газовая горелка
6. баллон с газом (ПРОПАН)

Инструменты

1. сварочный инвертор
2. дрель
3. УШМ (болгарка)
4. линейка и маркер
5. молоток
6. хомутатель или плоскогубцы

Пошаговая инструкция по сборке кузнечного газового горна своими руками.

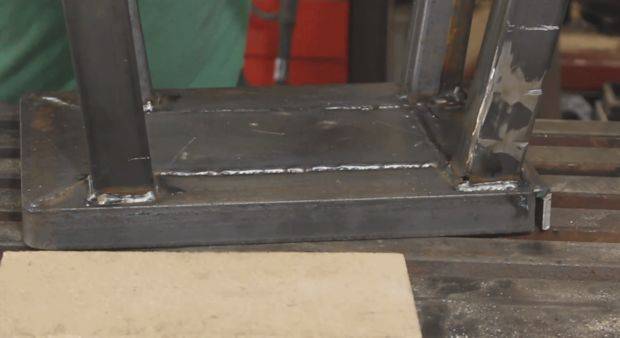

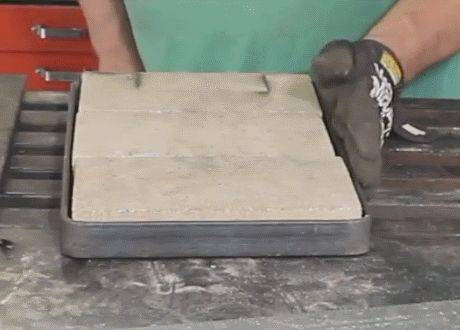

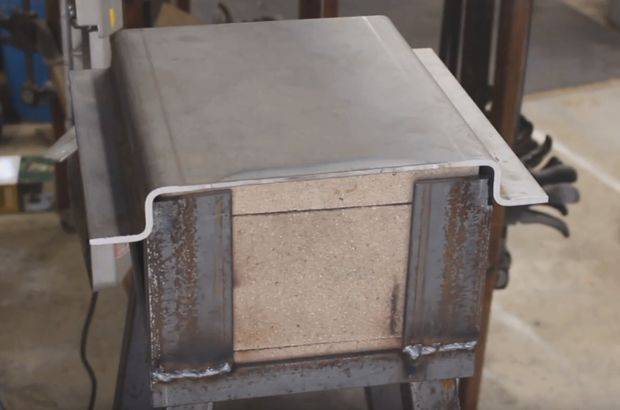

Первым делом делаем основание камеры из уголка 50х50, в местах сгиба нужно выпилить угол. Сгибаем. Получилось основание для укладки огнеупорного кирпича. Нижнюю часть завариваем листовым металлом 2 мм. Выкладываем огнеупорный кирпич. Привариваем ножки из про-трубы. Затем необходимо сделать отверстие в основании под установку сопла газовой горелки. Сверлим отверстия в кирпиче. Так же нужно прожечь отверстие в металле. Устанавливаем горелку. Затем навариваем уголки по углам и делаем стенки с крышей. Верхнюю часть гона следует покрыть металлом 2 мм. Рукоять газовой горелки прикручиваем и фиксируем к основанию ножек горна. Далее останется только подсоединить через гибкий резиновый шланг газовый баллон и модно начинать работать с металлом, к примеру из куска железа выковать нож. Вот такой кузнечный газовый горн запросто можно сделать своими руками и заняться к примеру художественной ковкой малых изделий из металла.

Как сделать газовый горн своими руками (лучшее видео)

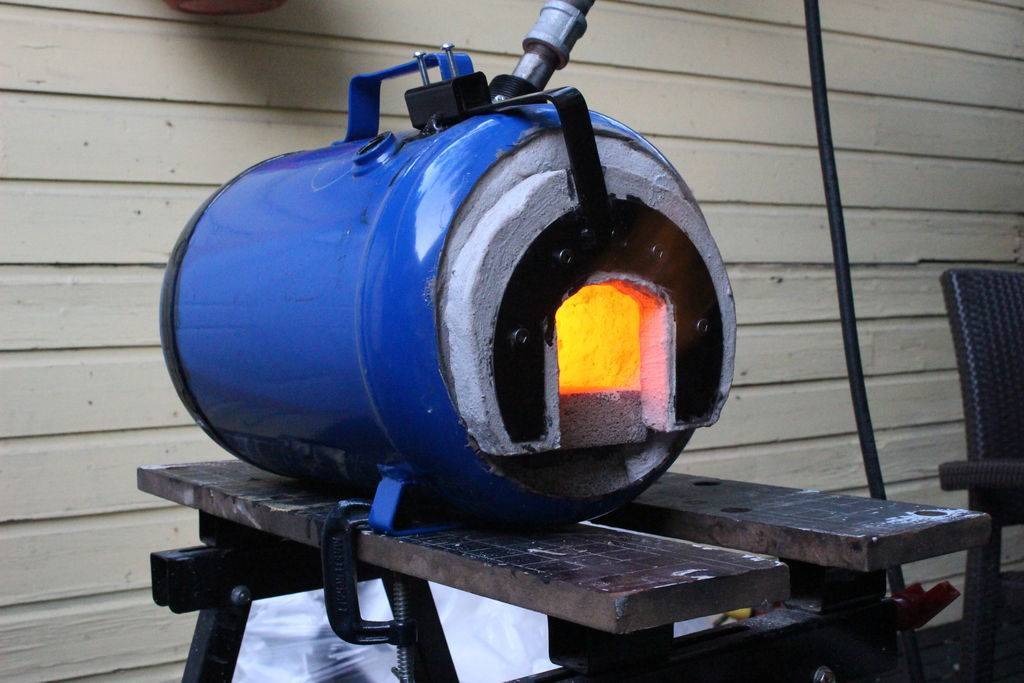

Адвокат Егоров. Это видео про газовый горн из жестяной бочки и сопла кровельной газовой горелки. Несмотря на то, что горн сделан своими руками и ладный и миниатюрный, он вполне пригоден для паковки крупных изделий.

Обратите внимание! После прогрева горна, интенсивность подачи газа можно и нужно убавить, появится тяга, и в горелку засасывать больше воздуха, чем при холодном горне. В результате, почти весь газ сгорать внутри горна

Расход газа уменьшится, а температура в горне только увеличится. Горн выходит на штатный режим в течение 5 минут.

Посмотрите товары для изобретателей. Ссылка на магазин.

Вы уже могли видеть горн в видео про изготовление самого крупного ножа – ножа “Якут”. Традиционного ножа северных народов, с широким долом и симметричными спусками. Однако, первым в горне выковал топор. А это, в отличии от томагавка из железнодорожного костыля и напильника, совсем немаленький и полноценно прошивной топор. Топор достоин мороки с изготовлением горна из бочки. А если учесть, что планируется отковать еще десяток различных по виду и по функционалу топоров, а кроме топоров будут и другие изделия, то усилия по изготовлению этого горна точно окупятся.

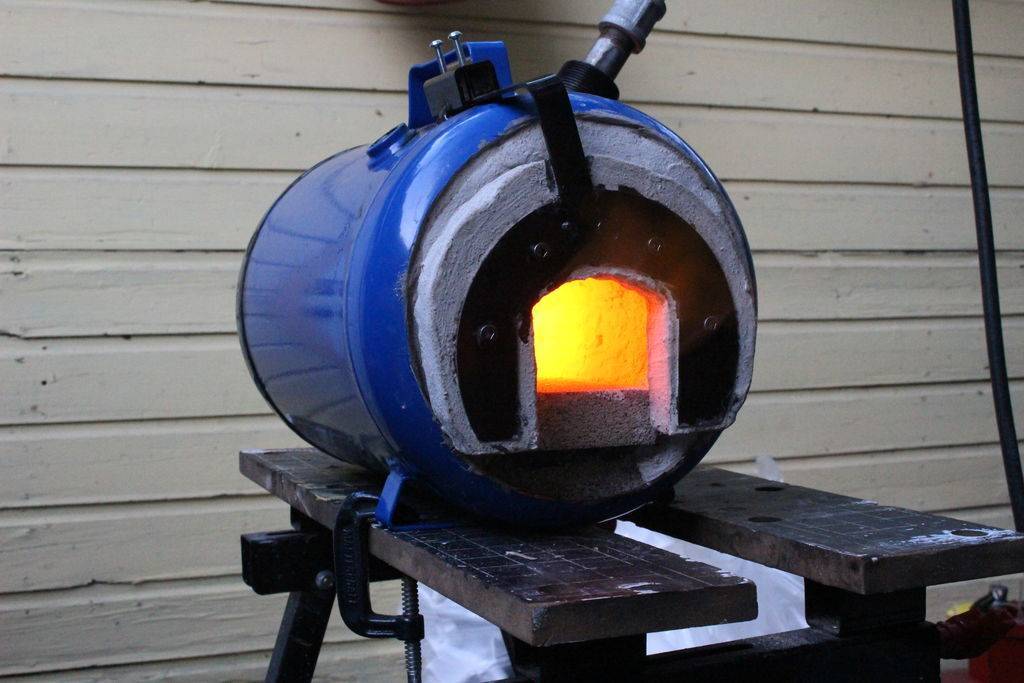

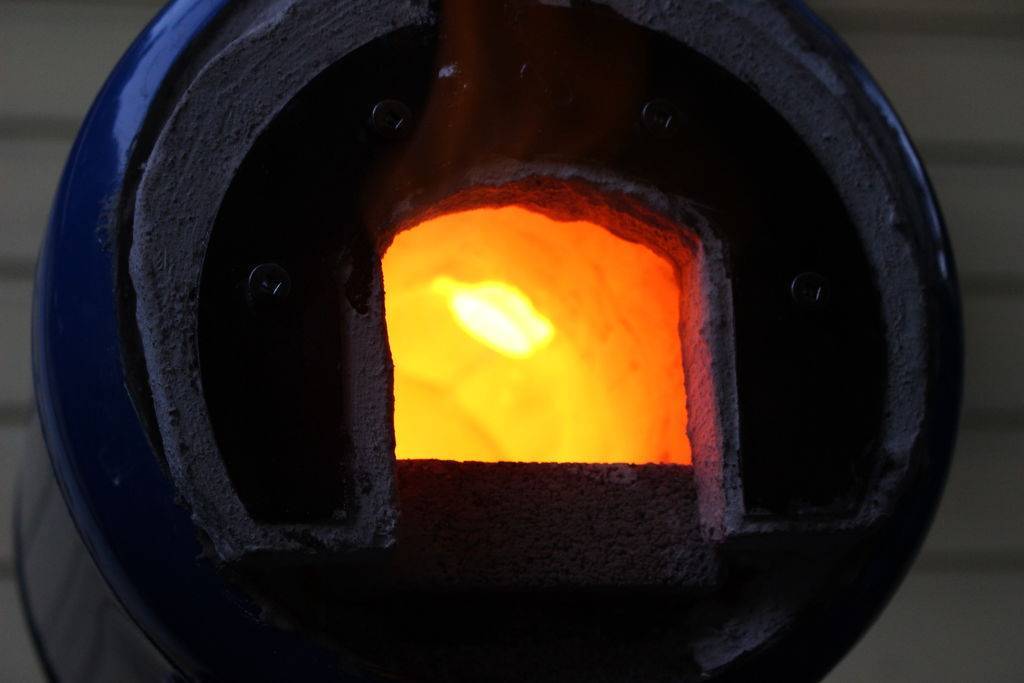

Горн сделан в точности по той же схеме, что и горн из консервной банки. Но в таком маленьком невозможно разогреть паковку даже для крупного клинка, а топор не выковать и подавно. Кроме того, микро-горн не экономичен. Газ в одноразовых баллонах дорог и быстро заканчивается. Скажете, что топор можно отковать в угольном горне из ведра и вентилятора. Но угольный горн весьма прожорливый и жечь угли в нем надоело. Как показала практика, газовый экономичнее, хотя и менее колоритный.

Видео относительно длинные по причине того, что в горне последовательно были применены две разные фотировки. Забегая вперед, перлит разочаровал. Рад, что не опубликовал это видео, остановившись на фотировке из перлита, хотя отковал в нем ножевой клинок и скобель. Но довольно рекламы этого горна, пора переходить к рассказу о том, как его сделать руками.

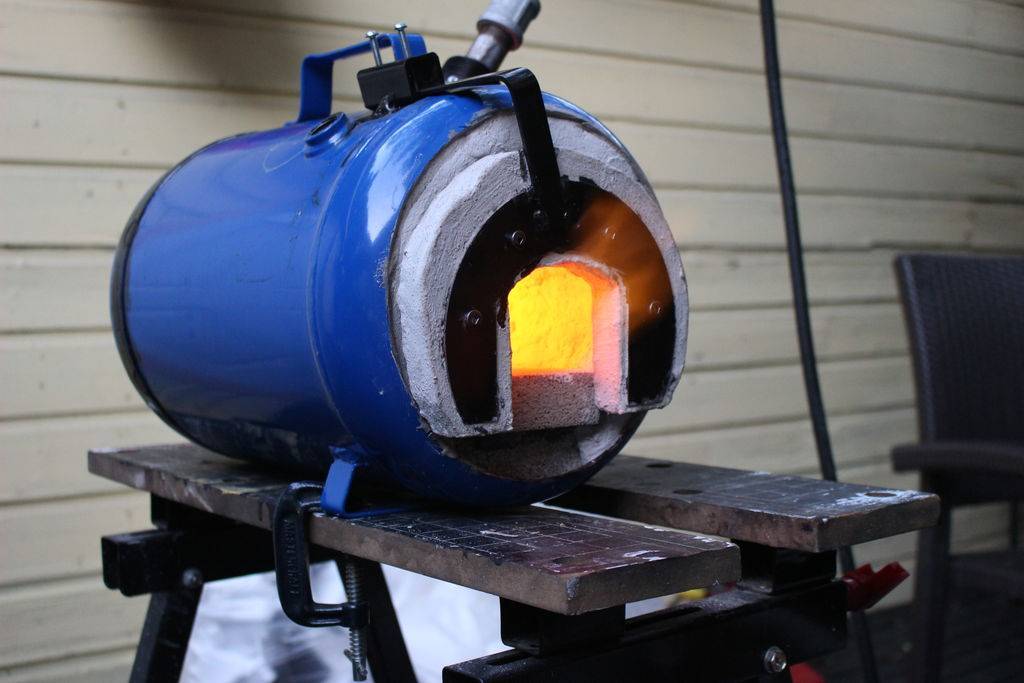

Бочонок нашел ржавый и немного помятый, поэтому сперва зашкурил. Вырезал из крышки бочонка отверстие для жерла горна. Надрезал импровизированным циркулем канавку и выбил жестяной круг молотком. Тут же, передумал и решил увеличить диаметр жерла горна при помощи УШМ. Лепестковую насадку лучше для этого не использовать. Выдернул пластиковый насос и зачистил абразивом острые края. Теперь, надо придумать, как подать газовоздушную смесь в горн. Для этого использовал лишнюю в хозяйстве горелку, водопроводные сгоны, фитинг, гайки и уголок, чтобы фитинг поместился в раструби горелки, его пришлось немного обточить. Все штатные стальные сгоны и фитинги, внешне кривые и выглядят неопрятно. А так как опрятные детали и в руках держать приятнее, заодно с откалиброванным фитингом, отшлифовал у них на своем гриндере внешнюю поверхность и торцы. Нет заусенцев – меньше травм. Рукоятка с клапаном кровельной горелки в конструкции горна лишняя, поэтому ее отпилил.

Эксперимент с использованием сгона на 1 и 1/4 дюйма, показал, что воспламенение происходит внутри трубы. А это недопустимо. В противном случае горелка и кожух горна будут нагреваться. Очевидно, скорость газовоздушной смеси должна быть выше. Тогда пламя оторвется от сопла и всё воспламенение внутри горна. Для увеличения скорости потока, достаточно взять трубу тоньше. Эксперимент подтвердил теорию распространения газа в трубах. При использовании трубы на 3/4 дюйма, пламя оторвалось от сопла. Фактически горелка готова. Настало время изготовить ножки для горна. Разметил место для четырех отверстий и просверлил ступенчатым сверлом. В дальнейшем добавлю еще две ножки, но это позже. Крепления ножек после фотировки будут замурованы, поэтому лучше сделать надежно и с первого раза. Итак, крепления ножек будут состоять из болтов и удлиненных гаек. В удлиненную гайку можно ввинтить болт нужной длины и тем самым регулировать высоту горна. А можно горн подвесить на шпильках к потолку, либо поставить на “попа” и опустить в него вертикально распложенный кигель. Вариантов много. Крепления ножек подготовлены, осталось смонтировать систему подачи газа и можно преступить к фотировке. А для этого, просверлил короночным сверлом отверстия под резьбу водопроводного сгона. Чтобы гайки были посимпатичнее, обточил на гриндере, но можно было этого не делать. Хотя с аккуратными деталями, как уже говорил, работать приятнее. Даже жалко, что одна из гаек окажется внутри и покрыта фотировкой.

Продолжение с 5 минуты на видео (в начале статьи)

Классификация видов кузнечных горнов

Она может быть произведена по следующим основным показателям:

1. По виду применяемого топлива. Различают газовые горны, а также устройства, работающие на твёрдом (угле) или жидком (мазуте) топливе.
2. По конструктивным особенностям строятся открытые и закрытые горны.
3. По размерам пода (эффективной поверхности) – малые, средние и крупные.

Твёрдотопливные горны, для которых необходимо применять коксующийся уголь – эффектное для видеосъёмки, но устаревшее техническое решение. При этом потребуется не только обеспечить непрерывную поставку высококачественного древесного угля, но и смириться с технологическими недостатками, среди которых:

• неравномерность нагревания;
• невозможность управлять процессом;
• повышенное содержание серы, что увеличит хрупкость в процессе ковки;
• увеличенный расход топлива, он может составлять до 120 — 150% от веса;
• низкий КПД устройства, сопровождающийся значительным угаром.

Тем не менее, такие конструкции в условиях единичного выпуска изделий могут находить применение в домашних условиях, особенно, если это мини-горны, работающие на дешёвом мазуте.

Что необходимо?

Рабочие инструменты и материал для будущей конструкции – вот что нужно подготовить перед созданием самого прибора.

• Материал для ручки. Строгих критериев его выбора нет, потому все зависит от смекалки и возможностей изготовителя. Ручка должна быть удобной, не прогреваемой во время работы. Готовую рукоятку брать наиболее разумно – подойдет ручка от вышедшего из строя кипятильника либо паяльной станции.
• Проводящая трубка. Она должна быть стальной, потому изготовитель выбирает стальную трубку диаметром не более 1 см и с толщиной стенки 2,5 см.
• Корпус горелки. И он должен быть стальным, а рассекатель изготавливают из латунного прутика.
• Форсунка. Ее делают из металлического прута.

Из инструментов понадобятся: болгарка, сварочный полуавтомат, напильник, сверлильный станок или дрель, метчик, сверло, лерка, молоток, пассатижи, зачистной и отрезной круги, щетка по металлу, защитные средства. Не всегда нужно все из списка, но в стандартном наборе это присутствует.

Переделка горелки от старой плиты

Сделать горелку для горна можно из устройства, применяемого в газовых плитах. Для этого достаточно лишь правильно рассчитать мощность по таким формулам:

• определяем мощность плиты (W), с которой снимается горелка (узнать ее можно из инструкции или данных на корпусе агрегата);
• умножаем W на КПД топлива (0,89-0,93), чтобы получить необходимую мощность для горна (W1);
• узнаем теплотворную способность газа (Q). Если применяется пропан, она составит 3600 кДж/м 3 ;
• вычисляем расход топлива: T = 3,6 × W1 / Q.

Изготовив горелку по чертежам, нужно обязательно проверить ее работоспособность

Особое внимание уделяется герметичности системы. При выявлении запаха газа сразу же закрывайте регуляторы, проветривайте помещение и ищите утечку, чтобы не допустить возникновения аварийной ситуации в процессе работы

В этой статье я расскажу вам как сделать кузнечный горн, работающий на пропане.

Самодельный кузнечный горн можно использовать для ковки ножей, мечей, работ со стеклом или любой другой работы, требующей разогрева какой-либо вещи до очень высокой температуры.

Некоторые части мини горна сварены сварочным аппаратом, но если у вас нет навыков сварки, проявите смекалку – можно скрепить конструкцию болтами или спаять ее.

Предупреждение! Не начинайте делать горн в домашних условиях на пропановом топливе если у вас нет опыта работы с пропаном. Хотя пропан при правильном использовании не представляет угрозы, опасность все равно сохраняется. Горелка большая и взрыв может повредить ваше имущество и навредить вашему здоровью. Я вас предупредил и ответственности за ваши дальнейшие действия я не несу.

Всегда используйте защитную экипировку при зажигании горелки и работе с ней. Минимум, что на вас должно быть надето – защитные очки или маска для лица, хлопковые или кожаные защитные перчатки. Не надевайте одежду из синтетических материалов, если собираетесь работать с горелкой, так как они моментально вспыхивают.

Особенности бытового кузнечного горна

Из-за высокой стоимости плавильных установок не каждый пользователь может купить подобное оборудование специального назначения. Для бытовых нужд собрать газовый кузнечный горн своими руками несложно при условии правильного определения формы, мощности и устройства системы наддува. Бытовую простейшую кузню для художественной ковки или литья из цветного металла можно собрать из нескольких шамотных кирпичей и листовой стали.

Сделать горн в домашних условиях для работы с черным металлом не представляет сложности. Изготовить простейшую конструкцию можно из металлической емкости, в боковой части которой необходимо сделать отверстие под газовую горелку. Систему подачи топлива можно собрать из отрезка трубы и муфты, для опорной конструкции под емкость подойдут длинные болты. Футеровка газового очага выполняется методом засыпки раствора из алебастра или гипса, песка и воды.

Горн необходимо оснащать защитным кожухом, керамической трубкой или подходящей по размеру бутылкой. После выполнения футеровки и сверления отверстия для подачи газа, приспособление устанавливается в удобном месте, но на расстоянии от легковоспламеняющихся материалов. К преимуществам конструкции относится возможность перемещать печь, регулировать степень нагрева заготовки, что особенно удобно в процессе работы с разным ковочным материалом.

Изготовление и установка горелки в закрытый газовый горн

Рассмотрим два варианта – смастерить горелку «с нуля», используя рекомендации домашних мастеров с опытом, либо применить готовую конструкцию, приспособив/видоизменив некоторые её характеристики. Необходимо отметить, что в первом случае следует обладать весьма высокой квалификацией, а также иметь опыт настройки и, как минимум, ремонта подобных устройств. Иначе дело может окончиться взрывом, ожогами, и прочими неприятностями.

Проще всего для горна изготовить шаровую горелку, которая относится к группе топливосжигающих узлов с тангенциальным подводом факела к рабочему пространству горна. Такая горелка состоит из следующих деталей:

1. Конфузионного раструба из жаропрочной из стали типа Х18Н9Т.
2. Стального трубчатого корпуса, имеющего форму двойного усечённого конуса.
3. Газоподводящей головки.
4. Воздухоподводящей головки.
5. Устья.
6. Регуляторов количества газовоздушной смеси.

Для изготовления такой горелки необходимы: трубы на 1,5 дюйма, листовая заготовка толщиной не менее 1,2 мм под конфузор, два штуцера и три фланца – под соединение элементов. Сварную конструкцию лучше выполнять из жаропрочной стали, при этом сварку необходимо производить под флюсом или используя инертный газ. Как воздухо- и газоподводящие трубы можно использовать рукава высокого давления, диаметры которых будут соответствовать присоединительным размерам корпуса. Необходимы также фиксирующие хомуты и качественные уплотнения из бензомаслостойкой высокотемпературной резины. Все остальные элементы соединяются при помощи резьбы.

Горн с самодельной газовой горелкой

На некоторых сайтах встречаются рекомендации по изготовлению корпуса горелки способом вальцовки трубчатой заготовки. Но при больших давлениях струи пластическое упрочнение материала может привести к возникновению зон внутренних напряжений, которые при пуске горелки часто становятся причиной трещинообразования металла корпуса.

Вариант с установкой горелки от б/у газовой плиты значительно проще. Предварительно потребуется определить затраты топлива, необходимые для быстрого нагрева металла под ковку. Подбирая готовую конструкцию, устанавливают мощность основного агрегата (котла, плиты и т.п.), для которого устройство применялось. Произведение этого значения на КПД (для газа это – 0,89…0,93) даёт искомое значение мощности W.Немного сложнее установить расход газа Т. Алгоритм расчёта следующий:

• Выясняется теплотворная способность топлива Q (для пропана можно принять 3600 кДж/м3);
• Используя формулу Т = 3,6W/Q, определяется расход.
• По результатам расчёта подбирается вся необходимая запорно-регулирующая арматура: клапаны, тройники, уплотнительные кольца и т.д.

Установку горелки в горн для ковки своими руками производят следующим образом. Вначале в подготовленное футеровочное отверстие вставляют конфузор, к нему через листовую прокладку из жаропрочной стали присоединяют устье горелки. К нему прикрепляют само изделие, и ввинчивают трубки для подачи воздуха и газа. Проверяют эффективность действия регуляторов, после чего производят пробный пуск газа от баллона или стационарной сети. Все работы необходимо проводить при хорошо проветриваемом помещении. При малейшем запахе газа установочные работы прекращают, и выясняют источник вероятных утечек.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Инжекционную (без наддува вентилятором) сделать тоже можно, но она не экономичная и трудноуправляемая.

Покупать горновую “горелку” инжекционную ли, наддувную ли, у кого то за денги – бох не велит. Её себестоимость – копейки.

На внутр.объём камеры горна.На толщину и материал футеровки камеры.На то, какой газ будет применяться: сетевой или сжиженный в баллонах.

Конфигурация и размеры образуемого горелкой факела значения не имеют никакого.Как только камера горна разогреется до t, несколько превышающей t самовоспламенения пропана – функции горелки сводятся только к приготовлению смеси газа и воздуха в надлежащей пропорции.

Наддувная лучше инжекционной.Отпадает ряд головоломок с давлением, потребным колич.воздуха, внутр.сопротивлением горелки и печи, смешиванием, проскоком пламени.

С наддувом есть , работает более менее нормально.

Самодельный горн из консервной банки

На сегодняшний день многие мужчины интересуются кузнечным делом. Действительно, красота раскаленного металла, который на глазах становиться красивым кованым изделием просто завораживает. Самодельный горн может быть как большим стационарным, так и компактным настольным. Мастера с большим опытом работают с традиционными конструкциями. А среди любителей наиболее популярные компактные самодельные горны, которые очень легко сделать собственноручно.

Горн из консервной банки

Компактный и простой кузнечный горн для ковки металлических изделий можно изготовить из самой обыкновенной консервной банки и гипса. Такой самодельное устройство – это просто незаменимая вещь в мастерской. Ведь каждому мастеру-любителю приходится нагревать и ковать различные детали и инструменты. Мини-кузница на дому выручит в любой момент, плюс ко всему, изготовить горн своими руками несложно. Для сборки потребуются материалы, которые всегда находятся под рукой.

Необходимые для работы приспособления:

• консервная жестяная банка (она должна иметь большой объем приблизительно около литра);
• брусок из дерева;
• трубка из стали (диаметром от 11 до 12 мм, и длиною в 50 мм);
• пара уголков из стали;
• несколько саморезов по дереву (на 6 или 7 см);
• несколько винтов и гаек небольшого размера, они нужны для крепежа банки к уголкам;
• песок и строительный гипс;
• газовая горелка;
• очки, защищающие глаза;
• огнетушитель (его готовят в целях безопасности).

Последовательность изготовления:

В консервной банке на боковой стенке делают отверстие для подготовленного стального обрезка. Это выполняют на расстоянии приблизительно 4,5 мм. С обратной стороны банки необходимо высверлить два отверстия (они нужны для крепежных винтов).

• Деревянная доска будет служить основанием для горна, к ней саморезами крепят уголки. Их прикручивают в соответствии к проделанным отверстиям на банке.

  Далее, взяв винты и гайки, прикручивают консервную банку.

• Дальнейший этап – это нанесение слоя термоизоляции из гипса. Такой раствор мгновенно застывает. Поэтому все нужные инструменты следует подготовить заранее (это тубус, ложка, вода и остальное).
• Из плотного картона сворачивается тубус (диаметром приблизительно 4 см) и помещается в центр банки. К нему вплотную вставляют стальную трубку через подготовленное отверстие.

  Чтобы в дальнейшем он легко вытягивался, его рекомендуют завернуть в вощеную бумагу.

• Теперь можно начинать замес раствора. Песок и гипс смешивают в пропорции один к одному. Песок нужно брать чистый и без примесей. Добавляя воду, смесь доводят до консистенции густой сметаны.

Если есть возможность, то можно добавить шамот или асбест. Этими огнеустойчивыми материалами разрешено заменить 1/2 используемого песка.

Но, если их нет, то без этого вполне обходятся.

• В свободное пространство между стенками и картонной вставкой плотно закладывают гипсово-песчаный раствор (для этого можно использовать пластиковую ложку). Делая это, нужно помнить, что данная смесь схватывается за считаные минуты. После того как емкость заполнится, нужно удалить раствор с отверстия на боковой трубке.
• По истечении 30 минут можно убрать тубус.

Прокаливание горна

Чтобы полностью вывести влагу из только что изготовленного устройства, специалисты рекомендуют прокалить горн. Как источник огня применяется простая горелка на газу, ее без труда можно найти в любом магазине хозтоваров. Насадка включенной горелки вставляется в трубку, размещенную сбоку, и нагревается до той поры, пока устройство не станет красным от накала. На эту сушку уходит не более 10-15 минут. Газовый фитиль поджигать лучше в раструбе паяльной лампы, это не так опасно.

Производительность такого оборудования не очень высокая, и без кирпичной заглушки самодельный механизм используется расточительно. А с такой заглушкой быстрота нагревания мини – горна ощутимо возрастает.

Не стоит забывать, что самодельный горн является предметом высокой опасности. Его нельзя оставлять без присмотра в горящем режиме.

На этом процесс создания бытового мини-горна завершается. Теперь его можно испытать в действии. Применяют самодельный горн для плавки металлических деталей и последующей отливки, для ковки в домашних мастерских, и для выплавки небольших стеклянных изделий. Внимательно следуя вышеизложенным рекомендациям, каждый может соорудить такую конструкцию. А научившись работать с таким устройством, можно приступать к созданию более сложных механизмов.

Еще одно похожее видео

, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Классификация кузнечных горнов

Существует несколько критериев, по которым можно развести все эти печки на аккуратные типы.

Чаще всего горны делят по виду топлива, на котором они работают:

Газовые кузнечные горны

Вот об этом типе печек мы поговорим подробно: они являются самыми распространенными и в домашних кустарных мастерских, и в профессионально оборудованных кузнечных центрах. Газовый кузнечный горн – без сомнения, любимый инструмент отечественных кузнечных мастеров.

Жидкостные

Здесь основным видом топлива выступает мазут.

Угольный кузнечный горн.

По конструкторскому решению горны делятся на закрытые и открытые. По размеру они бывают малыми, средними и большими. Вот, собственно, и вся классификация кузнечных горнов. Самодельный горн для ковки – вещь вполне реальная и, самое главное, нужная в хозяйстве.

Главное – решить какой именно горн вас устроит. А для этого вы должны четко знать, какую именно кузнечную продукцию вы собираетесь делать, для кого и в каком количестве.

Последовательность изготовления:

• Деревянная доска будет служить основанием для горна, к ней саморезами крепят уголки. Их прикручивают в соответствии к проделанным отверстиям на банке. Далее, взяв винты и гайки, прикручивают консервную банку.
• Дальнейший этап – это нанесение слоя термоизоляции из гипса. Такой раствор мгновенно застывает. Поэтому все нужные инструменты следует подготовить заранее (это тубус, ложка, вода и остальное).
• Из плотного картона сворачивается тубус (диаметром приблизительно 4 см) и помещается в центр банки. К нему вплотную вставляют стальную трубку через подготовленное отверстие. Чтобы в дальнейшем он легко вытягивался, его рекомендуют завернуть в вощеную бумагу.
• Теперь можно начинать замес раствора. Песок и гипс смешивают в пропорции один к одному. Песок нужно брать чистый и без примесей. Добавляя воду, смесь доводят до консистенции густой сметаны.

Если есть возможность, то можно добавить шамот или асбест. Этими огнеустойчивыми материалами разрешено заменить 1/2 используемого песка. Но, если их нет, то без этого вполне обходятся.

• В свободное пространство между стенками и картонной вставкой плотно закладывают гипсово-песчаный раствор (для этого можно использовать пластиковую ложку). Делая это, нужно помнить, что данная смесь схватывается за считаные минуты. После того как емкость заполнится, нужно удалить раствор с отверстия на боковой трубке.
• По истечении 30 минут можно убрать тубус.
