Способы штробления
Чтобы сделать штробы под проводку без пыли, каждый выбирает для себя максимально удобный способ при наличии конкретного вида инструментов.
Работы перфоратором
Лучше всего подходит приспособление с патроном SDS+. Более тяжелое оборудование может повредить стену, пробить её насквозь. Оптимальный вариант – трехрежимный инструмент с функцией долбления. Что касается перфораторов из класса «домашние», то уже через 2-3 часа работы их редуктор или узел патрона часто выходят из строя.
Штробление перфоратором дает больше мелкого и крупного мусора, чем пыли. Поэтому при проведении работ можно использовать строительный или бытовой пылесос. Хорошо, если у мастера будет помощник, который удерживает сопло устройства непосредственно возле перфоратора. Для штробления лучше использовать канавочную лопатку.

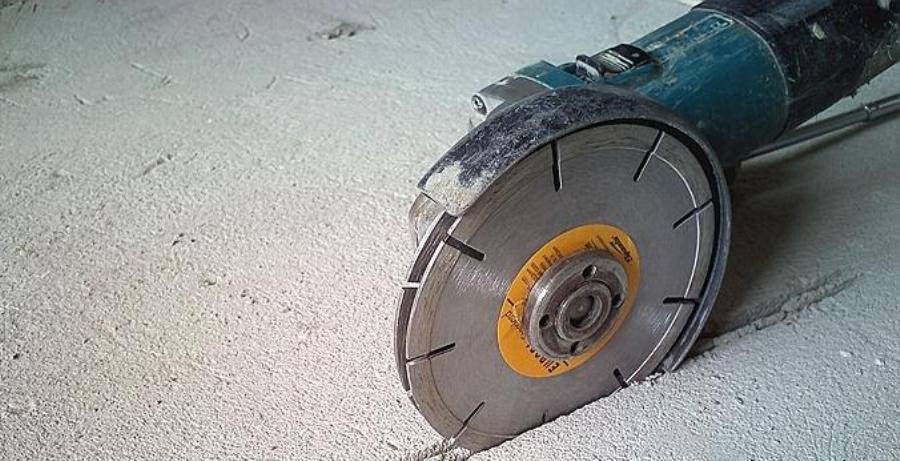

Работа болгаркой
Угловая шлифмашина (она же болгарка) чаще используется для резки металла или тротуарной плитки/иных материалов из камня. В чистом виде инструмент для формирования борозд не используют. При помощи болгарки сначала делают надрезы по бетону или кирпичу. А потом перфоратором выбивают нужные линии. Такой метод позволяет придерживаться единой глубины борозды.
Чтобы при работе болгаркой избежать большого количества пыли, профессионалы прибегают к двум способам штробления:
- Формирование мокрого реза. Вся обрабатываемая поверхность должна постоянно смачиваться. Запрещено брызгать на работающий диск. Увлажнение стены выполняют до включения инструмента. Такое штробление стены под проводку болгаркой без пыли сопряжено с постоянной переувлажненностью помещения, высок риск подтопить соседей снизу.
- Использование пылесоса. На рынке представлены специальные приспособления, при помощи которых можно подключать всасывающее оборудование к шлифмашине и делать борозды без пыли. Стоимость таких устройств варьируется в пределах 1500-10000 руб.
Болгарку можно использовать по всем видам материалов стен.
Работа штроборезом
Этот вариант инструмента особенно хорош, если предстоят объемные ремонтные действия. Принцип устройства штробореза – два диска, расположенных с небольшим зазором. Между ними установлена специальная фреза. В момент формирования бороздок диски режут края тоннелей. Фреза выбирает их сердцевину. Благодаря этому удается достичь идеальной ровности и глубины канавок. Преимущество такого инструмента в том, что к нему можно подключить пылесос для сбора пыли. Недостаток — ориентация устройства на один тип строительного материала. Чаще — на газобетон. Сформировать борозды по кирпичу или бетону можно. Но для этого нужны специальные виды штроборезов. Стоят они дороже. Но производительность у них ниже.
Зубило/стамеска и дрель
Это самый старый способ сделать канавки под электропроводку. По линиям нанесенной разметки с шагом примерно 2-2,5 см при помощи дрели делают отверстия нужной глубины. Затем зубилом/стамеской и молотком как по пунктиру вручную выбивают борозды. При таком методе работы мастер тратит много времени.
Эксплуатация бороздодела
Перед началом рабочего процесса следует оценить состояние оснастки и болгарки. Проверяется также техническое состояние компонентов, проводки и качество дисков. После этого круги надеваются на специальные патроны, а насадка-штроборез – на болгарку. Как собрать конструкцию правильно? Для этого необходимо использовать фиксирующие и зажимные элементы штробореза, которые должны соответствовать формату конкретной УШМ. Обычно производители используют универсальные крепления, но может потребоваться соединение отдельного штробореза и болгарки другого типа. В таком случае необходимо установить на рабочий вал первый круг, после чего закрепить его комплектной гайкой. Далее фиксируется второй диск, разделять который можно специальной втулкой – она выступит разделителем резаков.
Затем можно приступать к рабочим мероприятиям. Заранее надо сказать, что глубину резки лучше выставлять на пару миллиметров больше, чем планируется. В ходе выполнения резки следует надежно удерживать инструмент, контролируя его движение по линии реза. Если диски заклинит, то не стоит пытаться вытащить их при включенном аппарате
Важно помнить конструкционные особенности, которыми отличается штроборез-насадка на болгарку. Своими руками созданная двухдисковая конструкция весьма капризна, и при малейшем отклонении в сторону может возникнуть риск повреждения оснастки. Поэтому в случае клина необходимо в первую очередь отключить питание, а затем уже строго по линии реза постараться вытащить диски из созданного на текущий момент паза
Поэтому в случае клина необходимо в первую очередь отключить питание, а затем уже строго по линии реза постараться вытащить диски из созданного на текущий момент паза.
Самодельный уловитель пыли для болгарки
Мастера часто прибегают к собственноручному изготовлению защитного кожуха на шлифмашину под пылесос. Такая завеса поможет отводить пыль. Для работы нужно взять:
- кастрюлю алюминиевую;
- измерительные инструменты;
- болгарку;
- краску.
Из нижней части кастрюли вырезается кожух по диаметру рабочего колеса болгарки. Здесь нужно точно просчитать глубину работы диска. От него зависит высота формируемого среза.
Из остатков кастрюли вырезают посадочную ось. На болгарку примеряют сечение вытяжного приспособления. Надежно крепят его.
По такому же методу собирают патрубок для шланга простого бытового пылесоса. Края готовой конструкции аккуратно, по единой линии загибают внутрь. Это нужно для прикрепления боковых стенок. Их можно сделать из любого материала (металлический лист и др.).
Остается придать готовому приспособлению эстетичный вид: зачистить стыки и покрасить краской.
Режем бетон болгаркой без пыли!Мокрый рез!
Сегменты диска крепятся к полотну серебряным припоем или с помощью лазерной сварки. 1-ый вариант не просто подходит для увлажненной, 2-ой употребляют только при сухой резке
В процессе выбора подходящего алмазного круга обратите внимание на его поперечник, который должен подходить к характеристикам УШМ. Принципиальным аспектом служит также частота вращения диска
Лучше если она будет выше очень вероятного показателя, заявленного в технических свойствах «болгарки». Это обеспечит лучший режим работы.
Внедрение воды позволяет резать
бетон «болгаркой» без пыли и перегревания инструмента. Разработка позволяет решить сходу несколько заморочек:
- прирастить ресурс алмазной насадки,
- избежать образования пыли,
- повысить скорость работы.
Один из методов обеспечить подачу воды безпрерывно — закрепить шланг таким макаром, чтоб жидкость попадала на диск. Если в рабочей зоне нет водопровода, к процессу можно привлечь ассистента. Он воспользуется для смачивания круга простым приспособлением из пластмассовой бутылки. Сразу жидкостью смачивают место разреза
Делать это необходимо осторожно, чтоб вода не заливалась в инструмент
Метод не совсем применим в высотных домах, так как встречаются риск залить соседей снизу.
Избавиться от образующихся в ходе резки «болгаркой» маленьких частиц материала позволяют УШМ со интегрированным пылесосом. Однако как поступить, если появилась необходимость пилить бетон обыденным инвентарем без дополнительных опций? Самым обычным решением будет приобрести кожух под пылесос раздельно либо смастерить приспособление на дому. Есть вариант привлечь ассистента, который соберет пылесосом образующиеся при распиле частички.
Сделать комфортную насадку легко сможете из обычной пластмассовой канистры, в какой нередко продают авто «незамерзайку». На работе будет нужно строительный резак и ёмкость подходящего размера, горловина какой занимается подойдет по поперечнику к шлангу пылесоса.
Последовательность производства состоит в следующем:
- С 2-ух сторон прорезаются посадочные размеры для возможности было можно просто поменять направление вращения диска.
- Под круг производится прорезь подходящего размера.
- Для крепления резака «болгарки» прорезается очередное отверстие.
- Шланг состыковывают с горловиной канистры и укрепляют переходным кольцом с хомутиком.
- «Болгарку» закладывают в кожух и подсоединяют нашему клиенту остается элементы.
- Неиспользуемое отверстие закрывают крышкой.
Неплохой пылесборник получится и из обычный полиэтиленовой бутыли пятилитрового объема. Она крепиться с помощью стандартного защитного кожуха, а патрубок пылесоса к горловине. Такая конструкция подходит для всех видов работ, не считая штробления.
Последний совет: чтобы выполнить разрез ровно, поначалу наносится разметка. Потом вдоль полосы закрепляются из дерева брусочки. Вследствии этого делают неглубокий разрез до 1 см, убирают ограничители и продолжают работу. В протяжении всего процесса на лезвие диска подается охлаждающая жидкость. Делать что остается сделать нашему клиенту манипуляции необходимо в защитных очках, респираторе и перчатках.
- Чем резать бетон?
- Как резать бетон?
- Чем сверлить бетон?
Необходимый инструмент
При выборе инструмента для штробления стен необходимо ориентироваться на объемы работ и имеющиеся навыки. Ниже рассмотрим основные виды применяемой техники.
Зубило и молоток
Наиболее простой инструмент, который должен быть в арсенале мужчины — долото (зубило) и молоток. Такой вариант подойдет при штроблении в мягком материале, к примеру, штукатурке или пеноблоке.
Для создания штробы ставьте край зубила к разметке, а после этого ударьте молотком для более глубокого проникновения. При использовании ножовки можно получить более ровные линии.
Преимущества:
- Отсутствие затрат на покупку дорогостоящего оборудования.
- Быстрый перенес розетки или добавление нескольких приборов.
- Наличие инструмента под рукой.
Недостатки:
- Неудобство выполнения работ.
- Продолжительность процесса.
- Кривые штробы на выходе. Получение ровных линий почти невозможно.
- Сложности при штроблении в кирпичных или бетонных стенах.
Дрель
У многих мужчин в хозяйстве имеется обычная дрель. Ее можно использовать для штробления в разных поверхностях, в том числе в бетоне.
Общий алгоритм действий следующий:
- Сделайте разметку на поверхности.
- Выберите подходящее для дрели сверло (материал — победит), диаметр — 8-10 мм.
- Высверлите отверстия по линии проводки на расстоянии 5-10 мм между собой. Держите дрель таким образом, чтобы сверло входило в стену строго перпендикулярно. В ином случае высок риск его повреждения.
При штроблении бетонной стены установите минимальную скорость вращения, чтобы избежать перегрева сверла. Периодически давайте отдыхать инструменту и охлаждайте сверло в холодной воде.
- С помощью молотка и зубила выбейте промежутки.
Рассмотренная технология позволяет сделать штробы на малом и среднем расстоянии. Для создания электропроводки во всей комнате или доме такой вариант не подходит.
Плюсы:
- Большая скорость работы в сравнении с зубилом и молотком.
- Отсутствие большой пыли.
- Доступность инструмента.
Минусы:
- Метод не подходит при необходимости прокладки проводки во всей квартире / доме.
- Штроба получается кривой с острыми углами.
- Промежутки приходится пробивать с помощью зубила и молотка.
Перфоратор
При наличии перфоратора можно ускорить процесс и избежать применение ручного инструмента.
Алгоритм изготовления штробы проходит в два этапа — высверливание отверстий на расстоянии 10-15 мм по линии прокладки проводов с последующей заменой насадки (устанавливается специальная лопатка) и удалением перегородок.
Преимущества:
- Высокая скорость работы.
- Сравнительная доступность инструмента.
Недостатки:
- Сделать ровную бороздку почти невозможно.
- Необходимо использовать разные насадки.
Болгарка
Еще один вариант — применение угловой шлифмашинки, с помощью которой можно сделать штробу в разных типах стен (в том числе в бетонных).
Для большей эффективности в инструмент необходимо вставить турбо-алмазный или алмазный диск.
Работа выполняется в три этапа. Сначала выполняется разметка. На следующим этапе с помощью болгарки делается две параллельные линии. На завершающем этапе применяется перфоратор для выбивания центральной линии.
Плюсы:
- Высокая скорость работ.
- Ровность и аккуратность готовых штроб.
Минусы:
- Работа сопровождается огромными объемами пыли, поэтому защита глаз и дыхательных путей обязательна.
- Необходимо дополнительно работать перфоратором.
- Рекомендуется вынести всю технику и мебель из комнаты.
Чтобы хотя бы частично уменьшить объем пыли, можно использовать специальный пылесос (строительный, промышленный). В этом случае работу должны выполнять два человека: один делает штробу, а второй — держит шланг возле места воздействия на стену.
Еще один вариант — намочить поверхность водой, но в таком случае высок риск затопления соседей.
Штроборез
Это оптимизированный вариант угловой шлифмашинки, оборудованный двумя параллельно расположенными дисками и платформой (упирается в стену).
Для защиты помещения от распространения пыли к кожуху можно подключить пылесос (строительный, промышленный).
Преимущества:
- Высокая скорость работы.
- Ровные штробы на выходе в стенах из любого материала.
- Отсутствие пыли.
- Сравнительно небольшой шум.
- Точная ровность краев.
Минусы:
- Стоимость оборудования. Для одноразовой работы штроборез лучше взять напрокат.
Дополнительно потребуется и другой инструмент, помогающий штробить стен под проводку — уровень (лучше лазерный), карандаш и рулетка.
Использование перфоратора и болгарки в ремонте
Сначала нужно определить, в каком месте комнаты будут находиться розетки. После этого следует наметить путь, по которому необходимо проложить электрический провод. Нанеся разметку на стены, нужно взять перфоратор, высверлить отверстия строго по линии. Шаг между ними должен составлять от 1 до 2 см.
Когда отверстия будут готовы, их следует соединить. Для этого перфоратор необходимо переключить в специальный режим, который называется «молоток». Перегородки между 2 отверстиями лучше всего удалять, удерживая инструмент под углом 90°С.
В работе можно использовать бур или специальный клиновидный инструмент, работающий по ударному принципу.
Выбрав нанесение штробов при помощи перфоратора, нужно помнить о ряде недостатков этого способа. Среди них стоит упомянуть следующие:
- Сильный шум, который возникает при работе инструмента. Если ремонт будет проходить в жилых помещениях, то нужно заранее сообщить соседям о предстоящих работах.
- На рассверливание стен придется потратить много времени. Процесс трудоемкий, он потребует от специалиста опыта.
- В результате манипуляций получаются штробы, кромки которых имеют низкое качество.
- В помещении образуются мусор и осколки.
Заменить традиционный способ можно, выбрав штробление болгаркой, оборудованной алмазным диском. Этот способ позволит сделать кромки хорошего качества. Сначала вдоль разметки нужно сделать 1 борозду. Потом, отступив от нее на 3 см, сделать 2-ю борозду. После этого необходимо взять перфоратор, переключить его на «молоток» и убрать материал, который находится между очерченными ранее бороздами.
В результате получатся штробы с достаточно качественными кромками, но с неровной поверхностью. Она может повредить изоляцию электропровода. Кроме того, этот способ имеет еще несколько недостатков, и главным из них станет большое количество строительной пыли.
Использование перфоратора и болгарки в ремонте
Сначала нужно определить, в каком месте комнаты будут находиться розетки. После этого следует наметить путь, по которому необходимо проложить электрический провод. Нанеся разметку на стены, нужно взять перфоратор, высверлить отверстия строго по линии. Шаг между ними должен составлять от 1 до 2 см.
Когда отверстия будут готовы, их следует соединить. Для этого перфоратор необходимо переключить в специальный режим, который называется «молоток». Перегородки между 2 отверстиями лучше всего удалять, удерживая инструмент под углом 90°С.
В работе можно использовать бур или специальный клиновидный инструмент, работающий по ударному принципу.
Выбрав нанесение штробов при помощи перфоратора, нужно помнить о ряде недостатков этого способа. Среди них стоит упомянуть следующие:
- Сильный шум, который возникает при работе инструмента. Если ремонт будет проходить в жилых помещениях, то нужно заранее сообщить соседям о предстоящих работах.
- На рассверливание стен придется потратить много времени. Процесс трудоемкий, он потребует от специалиста опыта.
- В результате манипуляций получаются штробы, кромки которых имеют низкое качество.
- В помещении образуются мусор и осколки.
Заменить традиционный способ можно, выбрав штробление болгаркой, оборудованной алмазным диском. Этот способ позволит сделать кромки хорошего качества. Сначала вдоль разметки нужно сделать 1 борозду. Потом, отступив от нее на 3 см, сделать 2-ю борозду. После этого необходимо взять перфоратор, переключить его на «молоток» и убрать материал, который находится между очерченными ранее бороздами.
В результате получатся штробы с достаточно качественными кромками, но с неровной поверхностью. Она может повредить изоляцию электропровода. Кроме того, этот способ имеет еще несколько недостатков, и главным из них станет большое количество строительной пыли.
Описание устройства
При проведении электромонтажных работ необходимо обеспечить защиту электропроводки от механического воздействия. Это связано с требованиями безопасности при ее эксплуатации.
Самым надежным способом является укладка кабеля в каналы стеновых конструкций здания.
Сантехнические работы иногда требуют для выполнения дизайнерских решений, например, проложить трубопровод не снаружи, а внутри стены.
Углубление в каркасе здания можно сделать с помощью традиционных болгарки и перфоратора. Однако качество каналов будет оставлять желать лучшего. Выдержать необходимую прямолинейность, ширину и глубину штробы не представляется возможным.
Штроборез – специализированный электроинструмент, который используется для решения таких проблем. В каналы, выполненные таким аппаратом, легко уложить кабель или трубопровод.
Штробление при помощи специальных инструментов
Использование штробореза
Для прокладки штроб в больших объёмах используют специализированный инструмент — штроборезы.
Они, в большинстве случаев, имеют три режущих органа — с двух сторон у них два абразивных диска, делающих разрез с двух сторон штробы, а середина выбирается специализированной фрезой.
Достигается идеальная точность и глубина штробы, вся работа делается за один проход.
К штроборезу подключается специальный строительный пылесос, который отсасывает практически всю пыль.
Главный недостаток штроборезов — ориентация на один тип материала. Чаще всего они предназначены для прокладки штроб в газобетоне, штроборезы для бетона и кирпичных стен стоят дороже и имеют низкую производительность.
Использовать для прокладки штроб какие-то другие инструменты, кроме болгарки, штробореза и перфоратора, нежелательно. Например, при штроблении в штукатурке на небольшую глубину возникает соблазн использовать фрезер.
Однако, если случайно из стены выпирает небольшой уголок кирпича, который закрыт штукатуркой — фреза или инструмент сломаются. То же самое и с другими инструментами. Для ручного штробления в небольших объёмах пользуются шлямбуром с резиновой защитной прокладкой и киянкой.
О штроблении без пыли с помощью бытового пылесоса можно посмотреть на видео:
Виды работ
Каким инструментом лучше штробить стены?
Сделать штробу можно при помощи следующих инструментов:
- Зубило и молоток. Это самый старый и наиболее дешевый способ, однако он связан с большими затратами времени и сил.
- Перфоратор, ударная дрель. Прокладка штробы этим инструментом в бытовых условиях производится наиболее часто.
- Электрическая болгарка. Этот агрегат позволяет сделать наиболее ровную канавку, но при этом его использование имеет существенный побочный эффект, связанный с сильным запылением рабочего помещения.
- Штроборез. Проштробить стену под проводку этим инструментом проще и удобнее всего, но люди, чья работа не связана с частым выполнением процедуры штробления, приобретают его крайне редко из-за высокой цены аппарата и узкой сферы использования.
Порядок выполнения этой операции одинаков, независимо от того, какой инструмент для работы вы выберете.
Штробление стен молотком и зубилом
Как было сказано выше, пытаться прорубить этими инструментами канавку для электропроводки в бетонной стене не стоит – такая работа будет очень долгой и утомительной. Но справиться ими с кирпичной стеной вполне реально. Производится эта процедура в следующем порядке:
- Зубилом углубить верхний и нижний край разметки.
- Поставив зубило поперек будущей штробы и нанося по нему удары молотком, выбить верхний слой сердцевины канавки.
- Снимая слои поочередно, углубить борозду на 2-2,5 см, пройдя зубилом и молотком по всей ее длине.
Когда канавка будет готова, из нее нужно удалить пыль и обработать грунтовкой. Когда она высохнет, уложить внутрь кабель, после чего зашпаклевать борозду (также можно заделать ее штукатуркой или гипсом).
Как сделать штробу с помощью перфоратора?
Перфоратором можно как штробить бетонную стену, так и проделывать электрическую канавку в кирпичной. Существуют специальные насадки, предназначенные для этой работы, одна из которых называется широким буром, а другая – лопаткой. Порядок действий при этой процедуре следующий:
- При помощи перфоратора с широким буром просверлить вдоль сделанной разметки отверстия глубиной 2-2,5 см. Расстояние между соседними лунками должно составлять 1-1,5 см.
- Сменить насадку на перфораторе, установив вместо бура лопатку.
- Проделать борозду, проходящую через все углубления. В нее будет укладываться провод.
Подробнее про штробление перфоратором на видео:
Преимуществом этого способа является скорость работы. Недостатком является то, что перфоратор не позволяет сделать ровную канавку, и проделанная штроба будет иметь рваные края.
Штробление стены болгаркой
Посредством этого инструмента можно с легкостью проделать электрическую канавку в любой стене – бетонной, кирпичной, покрытой штукатуркой. Для этих работ на болгарку надевается диск, имеющий алмазное напыление. Штробление производится в следующем порядке:
- Сделать при помощи болгарки в стене два параллельных надпила по всей длине нанесенной разметки. Глубина прорезанных линий и расстояние между ними должны быть приблизительно одинаковыми – 2-2,5 см.
- Перфоратором удалить из получившейся канавки центральную часть. Если перфоратора у вас нет, можно воспользоваться молотком и зубилом.
Чтобы она не покрыла всю комнату, желательно воспользоваться помощью другого человека, который во время работы болгарки будет держать всасывающий шланг работающего пылесоса около среза.
На видео пример штробления с поливом:
Прорезание электрической канавки штроборезом
Этот инструмент похож на усовершенствованную болгарку. Он оснащен двумя алмазными дисками, которые можно зафиксировать друг от друга на нужном расстоянии. Они закрываются кожухом, который не позволяет пыли разлетаться по комнате, и предотвращает биение штробореза об стену.
Регулировка положения дисков, которая предусмотрена конструкцией аппарата, позволяет изменять ширину и глубину проделываемой канавки. Кроме того, кожух инструмента оборудован отводом, к которому во время работы подсоединяется пылесос. Таким образом, пыль, образующаяся при работе, будет напрямую поступать в мешок для сбора мусора, что позволит сохранить помещение в чистоте.
Штроборез позволяет в кратчайшие сроки, а кроме того, без пыли прорезать канавку в стене, после чего из нее останется только удалить сердцевину. Как и в случае с болгаркой, это можно сделать дрелью с отбойником, или молотком и зубилом.
Про работу штроборезом на видео:
https://youtube.com/watch?v=RtIUVKq2bYk
Конкретные особенности штробления
Иногда приходится сталкиваться с нестандартными ситуациями, в которых нужны общие знания и еще чуть-чуть советов. Среди наиболее распространённые были выбраны ниже представленные.
Штробление стен под кондиционер
Для кондиционера бытового типа с двумя стандартными блоками – внутренним и наружным нужны особые размеры для штробы. Минимальная ширина должна быть 60 мм, а глубина – 50 мм. Такие размеры позволят разместить, всю «начинку», состоящую из двух медных трубок с утеплителями, двух проводов и гофры для отвода конденсата без повреждений.
Штробление деревянных стен
При проведении электропроводки в деревянном доме, в т.ч. бане, штробление стен запрещено правилами пожарной безопасности. По своей сути, физически это было бы простое вырезание (выдалбливание) канавки, что являлось бы нецелесообразным процессом. Для таких случаев существует наружная проводка, скрытая специальными кабель-каналами, замаскированными «под дерево».
Штробление гипсокартона
Штробление в листах гипсокартона невозможно из-за его тонкой и хрупкой конструкции. Кабель укладывается за листом. Единственный возможный вариант – это проделывание отверстий под розетку специальной насадкой-коронкой на перфоратор.
Установка розеток в гипсокартоне
Штроба в кафельном полу
Ванная и кухня – два помещения, где может понадобиться штроба в стене. Особых проблем с таким процессом возникнуть не должно. Единственный нюанс в том, чтобы на болгарку или штроборез установить соответствующие алмазные диски. Перфоратором же пользоваться не рекомендуется, чтобы избежать трещин в плитке.
Монтаж кабеля и установка розеток
Существует два вида расположения проводов в штробе. Первый предусматривает укладку нескольких кабелей, собранных в изоляционную гофру. Вначале размещается в борозде гофрированная труба, а затем через неё протягиваются провода к месту, где будут установлены розетки и выключатели.
Второй способ укладки производится без использования трубы. В этом случае кабель в штробе фиксируется гипсом, штукатуркой или шпаклёвкой.
Самый удобный способ размещения розеток — блоками в одну рамку. В них устанавливаются не только электророзетки, но и разъёмы для интернета, телефона, кабельного телевидения.
Для штробления отверстий под розетки, выключатели или распределительные коробки не подходят способы, описанные выше. Чтобы все гнёзда были правильной формы и с ровными краями, необходимо использовать коронки для перфоратора с соответствующим диаметром. Инструмент следует применять в ударном режиме.
Порядок и техника безопасности
Последовательность подготовки стен для проводки такова:
- Помещение защищается от пыли и мусора. Из него выносится мебель и техника, дверной проём закрывается влажной тканью.
- Удаление обоев (если они есть).
- Перенос на стену плана проводки.
- Проверка зон со старыми кабелями. При обнаружении они удаляются или от них делается отступ минимум в 10 см.
- Создание штроб подходящим инструментом (по материалу поверхности).
- Очищение борозд, их грунтование.
- Монтаж проводов.
Штробы отличаются по своим целям. И укладываются не только провода, также маскируются подрозетники, распаечные коробы, выключатели и трубы.
Коробки обычно сосредотачиваются прямо под потолком, штробление под розетки происходит в 30 см от линии пола. Для них создаётся круглое углубление.
Нужны две коронки: на 8,5 и 6.5 см. Они ставятся на дрель. Далее выпиливаются необходимые отверстия.
Также не редки случаи, когда требуется перенос розетки со штроблением. В квартирах типовых домов розеточные участки определены ещё до въезда жильцов. Но часто новосёлы не довольны таким расположением и выводят новую линию.
Перенос розетки со штроблением осуществляется в таком порядке:
- Отключение электричества в помещении.
- Обозначение маршрута для прокладки новой штробы.
- Её выпиливание по нему. Борозда углубляется так, чтобы провод не выходил из неё.
- Под новую точку в обозначенном месте коронкой создаётся ниша глубиной 5 см.
- Её стенки очищаются от пыли и мусора, покрываются гипсовым составом. Им же обрабатываются внешние грани «стакана».
- Укладка провода в нишу. Он фиксируется каждые 5-7 см с помощью пластиковых хомутов.
- Вскрывается распределительный короб, питающий старую точку. Обнаруживается место контакта выводящего провода с кабелем, направленным к прежней розетке. Эти провода разъединяются.
- Демонтаж старой линии в тандеме с розеткой.
- Запитывается новая линия. Для этого окончание выводящего провода соединяется с новым кабелем пружинными клеммами.
- Размещение подключённого блока в монтажный короб и его фиксация болтами. Не допускаются любые люфты.
- Для плотного контакта жил провода соединяются клеммными колодками. С обих окончаний проводника должен оставаться незначительный резерв для качественного электрического контакта.
- Свободные очищенные окончания жил подсоединяются к новой точке с помощью клемм (винтовых или пружинных). Нулевой кабель ставится на правый зажим, фазовый – на левый.
- Присоединение жилы заземления к клемме с усиками (она находится на корпусе).
- Подключённый функциональный узел ставится в подрозетник и фиксируется зажимными винтами и распорными лапами.
- Установка декоративной панели сверху.
Делаем выбор: штроборез с пылесосом или обычные ручные бороздоделы
Наряду с электрическим выпускается штроборез ручной, основными преимуществами которого являются простая конструкция, малое количество пыли и шума, а также небольшая стоимость. Однако ручной бороздодел не может справиться с прочными бетонными и железобетонными конструкциями и его используют для устройства штроб в легких ячеистых бетонах, например в газобетоне.
Для обработки более прочных материалов следует купить штроборез с электроприводом. Такой инструмент быстро сможет сделать борозды и в кирпичной, и в железобетонной стене. Его конструкция во многом аналогична угловой шлифмашинке. Борозды нарезают дисками по камню или бетону. Внешний диаметр дисков – 150 мм. Принцип закрепления тот же, что и в шлифмашинке.
При работе электрического штробореза образуется много пыли, которую требуется удалить. Это делают при помощи промышленных пылесосов. Большинство электрических штроборезов имеют систему, позволяющие подключить пылесос и откачивать образующуюся пыль. В качестве дополнительных средств защиты рекомендуется применять средства индивидуальной защиты, такие как наушники от шума, очки и респиратор.
Для тех, кто выбирает штроборез, фото в статье помогут подобрать наиболее подходящий тип инструмента. Определяясь, какой инструмент приобрести следует учитывать и компанию производитель. Профессионалы предпочитают более дорогие, но и более производительные и надежные штроборезы от компаний Хилти, Макита или Вosch. Особенно ценятся бороздоделы Hilti, а их высокая цена полностью оправдывается возможностью интенсивной эксплуатации в сложных условиях.
Штроборезы от Sparky Hitachi, Интерскол, Кратон пользуются спросом у небольших компаний или бригад частников. Для домашнего ремонта вполне подойдут более дешевые Зубр, Sturm и Фиолент. Основное преимущества этого класса штроборезов – цена. Они позволяют так же быстро и качественно нарезать штробы, но не способны длительное время работать в интенсивном режиме.
Штроборез своими руками
Самодельный кожух из фанеры на болгарку для штробления стен
Чтобы проштробить стены под проводку своими руками, можно сделать самодельный штроборез. Для его изготовления понадобятся:
- Мощная угловая шлифмашина от 1,2 кВт. Такой показатель крайне необходим, поскольку инструмент будет вращать два алмазных диска.
- Труба с внутренним сечением 50 мм (металлическая).
- Железо листовое с толщиной 2 мм и более.
- Колесики или подшипники в количестве 3-4 штуки диаметром 2-3 см.
- Металлические прокладки для их устройства между двумя дисками (их лучше заранее заказать у токаря).
- Металлические крепежи (гайки, винты).
- Два-три отреза труб маленького сечения.
Дополнительно нужно заготовить напильник, тиски, сварочный аппарат, молоток, штангенциркуль, линейку, карандаш. Завершающий штрих — покрытие дисков нитроэмалью. Поэтому нужно заготовить и её.
Принцип формирования самодельного штробореза заключается в том, чтобы на угловую шлифмашину закрепить два диска для резки по бетону. Между ними при помощи прокладок выдерживают нужное расстояние (по ширине будущей штробы).
Штроборез из дрели
Сделать своими руками нужный инструмент из дрели проще простого. Нужно лишь зафиксировать в патроне дрели нужную фрезу. Но формирование канавок при помощи такого устройства не совсем качественное. Бороздки имеют разную глубину и ширину.
Как избавиться от пыли при штроблении
Профессиональные строители при работах по укладке проводки внутри стен используют оборудование со встроенным пылесосом. Но стоимость такого инструмента высока и его покупка для разового мероприятия смысла не имеет. Чтобы проштробить стену штроборезом без дополнительных опций, не создавая при этом облака пыли, мастерам приходится идти на разные хитрости. Простейший способ это обильное смачивание водой обрабатываемой поверхности. Мелкие частицы
можно собрать простым бытовым пылесосом.
Чтобы штробить болгаркой без пыли, используют технологию мокрой резки бетона. Она заключается в непрерывной подаче воды к режущему диску через присоединяемый шланг. Можно воспользоваться помощью подручного, который просто будет поливать диск и площадь резки из пластиковой емкости. При этом следует быть внимательным, жидкость не должна попадать на электроинструмент.
Снизить запыленность помещения помогут следующие мероприятия:
- пол закрывают пленкой,
- над входом закрепляют промышленную штору или ткань,
- перед дверью кладут влажный половик.
После того как штробы будут проделаны, мусор сметают веником и пылесосят. Углубление обрабатывают грунтом, укладывают и закрепляют кабель. Канал заделывают шпаклевочной массой, штукатуркой или гипсом.
Провести электрические провода можно и без штробления стен
. Такой вариант привлекателен полным отсутствием пыли. В торговой сети представлено множество различных изделий, позволяющих не только замаскировать открытую проводку, но и оживить дизайн помещения. К ним относятся:
Если есть необходимость замены проводки, без прокладки новой, можно воспользоваться уже имеющимися каналами.
Источник
