Серый чугун

Легирующие элементы сплава

Специально введенные легирующие вещества, добавленные в состав белого чугуна, способны придать большую износостойкость и прочность, коррозийную стойкость и жароупорность. В зависимости от количества добавленных веществ, различают такие виды чугуна:

• низколегированный сплав (до 2,5 % вспомогательных веществ);
• среднелегированный (от 2,5 % до 10 %);
• высоколегированный (более 10 %).

В сплав могут добавлять легирующие элементы:

• хром;
• сера;
• никель;
• медь;
• молибден;
• титан;
• ванадий,
• кремний;
• алюминий;
• марганец.

Легированный белый чугун обладает улучшенными свойствами и часто используется для отливки турбин, лопаток, мельниц, деталей для цементных и обычных печей, лопастей перекачивающих машин и др. Обрабатывается железоуглеродистый сплав в двух печах, что позволяет довести материал до определенного химического состава:

• в вагранке;
• в электроплавильных печах.

Отливки, выполненные из белого чугуна, подвергаются отжигу в печах для стабилизации необходимых размеров и снятия внутреннего напряжения. Температура отжига может повышаться до 850 градусов. Процесс нагрева и остывания в обязательном порядке должен производиться медленно.

Маркировка или обозначение белого чугуна с примесями начинается с буквы Ч. Какие именно легирующие элементы вмещаются в составе сплава, можно определить по последующим буквам маркировки. В названии могут быть цифры, которые обозначают количество в процентном выражении дополнительных веществ, что вмещаются в белом чугуне. Если в маркировке имеется обозначение Ш, то это обозначает, что в структуре сплава имеется графит шаровидной формы.

Чугун ковкий

В структуре ковкого чугуна графит имеет хлопьевидную форму. Такой графит называют углеродом отжига. По сравнению с серым чугуном ковкий чугун обладает более высокой прочностью, пластичностью и вязкостью. Свое название он получил потому, что имеет повышенную пластичность. Ковке в прямом понимании этого слова чугун не подвергается.

Процесс получения отливок из ковкого чугуна включает две стадии: изготовление фасонных отливок из белого чугуна и отжиг полученных отливок с целью графитизации цементита. При отжиге происходит разложение цементита белого чугуна с образованием графита хлопьевидной формы. В результате этого хрупкие и твердые отливки становятся пластичными и более мягкими. В зависимости от условий и режима отжига структура чугуна может иметь ферритную (Ф), перлитную (П) и ферритно-перлитную металлическую основу. Наибольшее распространение получил пластичный ферритный ковкий чугун. Отжиг ковкого чугуна-весьма продолжительный процесс, занимающий 70-80 ч. Однако его можно ускорить путем закалки отливок из белого чугуна перед графитизацией, а также модифицированием чугуна алюминием, бором, висмутом или титаном. Существуют и другие способы ускорения процесса отжига. Использование указанных способов позволяет сократить продолжительность отжига до 35-40 ч.

Таблица 2. Чугуны ковкие, их основные свойства и применение

Марка	НВ	Свойства и применение
КЧ 35-10 КЧ37-12	160	Чугуны ферритного класса используют для производства деталей, эксплуатируемых при высоких динамических и статических нагрузках (картеров, редукторов, ступиц, крюков, скоб, задних мостов, кронштейнов)
КЧ 30-6 КЧ 33-8	160	Для изготовления менее ответственных деталей (хомутов, гаек, вентилей, деталей сельскохозяйственных машин, глушителей, фланцев, муфт, тормозных деталей, педалей, гаечных ключей, колодок, кронштейнов)
КЧ 45-7	203	Ковкие чугуны перлитного класса марок обладают высокой прочностью, умеренной пластичностью и хорошими антифрикционными свойствами. Из них получают вилки карданных валов, шестерни, червячные колеса, поршни, подшипники, звенья и ролики конвейерных цепей, втулки, муфты, тормозные колодки, коленчатые валы
КЧ 50-5	226
КЧ 55-4	236
КЧ 60-3	264
КЧ 65-3	264
КЧ 70-2	280
КЧ 80-1,5	314

По ГОСТ 1215-79 маркируется ковкий чугун по тому же принципу, что и высокопрочный. Например, марка чугуна КЧ 33-8 означает, что данный чугун имеет предел прочности σ_в = 32.4 Н/мм 2 (33 кгс/мм 2 ) и относительное удлинение δ =8 %.

Отливки из ковкого чугуна можно получить с сечением до 55 мм. При большем сечении в сердцевине отливок образуется пластинчатый графит и чугун становится не пригодным для отжига. В машиностроении чаще применяют высокопрочный чугун, который получают при менее сложных и более дешевых технологических процессах, чем процессы производства ковкого чугуна.

Основные свойства ковкого чугуна и его применение приведены в таблице 2.

Что такое чугун

Итак, давайте узнаем, какие железоуглеродистые сплавы называют чугунами.

Понятие

Чугуном называется железоуглеродистый сплав с содержанием углерода, то есть под ним понимается материал, который состоит из сплава железа и углерода. Процентное содержание углерода в чугуне составляет более 2,14%. Последний элемент может входить в чугун в виде графита или цементита.

Данное видео рассказывает об особенностях чугуна:

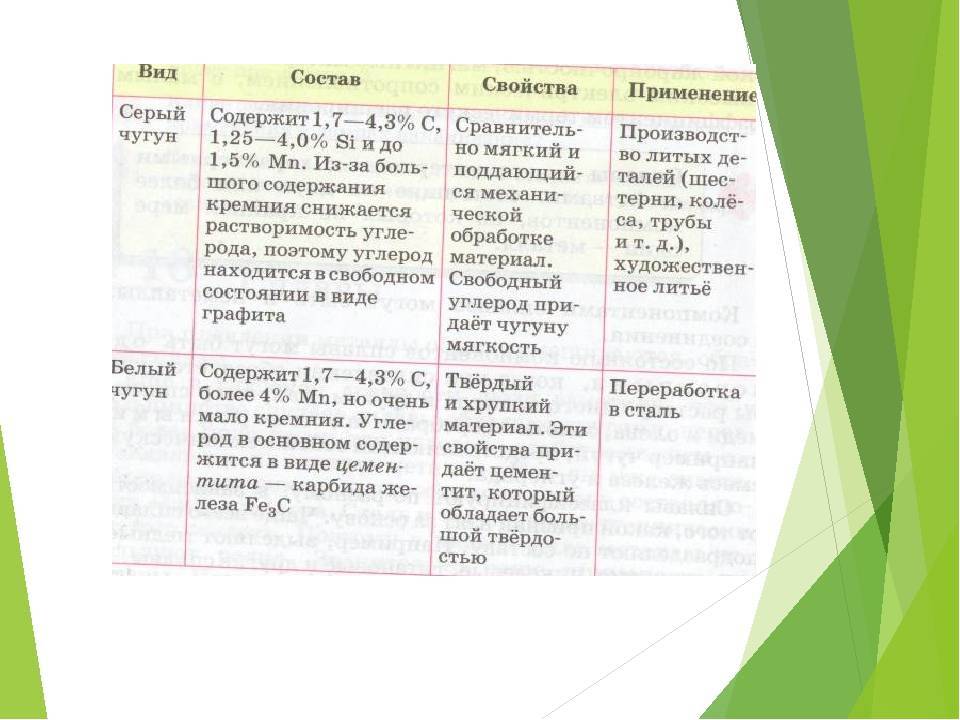

Разновидности

Различают белый и серый чугун.

• Углерод в белом чугуне представлен в виде карбида железа. Если переломить его, то можно увидеть белый отлив. В чистом виде белый чугун не используют. Его добавляют к процессу производства ковкого чугуна.
• На изломе серый чугун имеет серебристый отлив. У этого вида чугуна большая сфера использования. Он хорошо поддается обработке резцами.

Кроме этого, чугуны бывают высокопрочные, ковкие и со специальными свойствами.

• Высокопрочный чугун используют в целях повышения прочности изделия. Механические свойства такого чугуна позволяют это сделать на отлично. Высокопрочный чугун получают из серого в результате добавление к массе примеси магния.
• Ковкий чугун — это разновидность серого. Название не означает, что этот чугун легко подвергают ковке. Он обладает повышенными свойствами пластичности. Его получают помощью отжига из белого чугуна.
• Различают так же половинчатый чугун. В нем некоторая часть углерода находится виде графита, а оставшиеся часть в форме цементита.

Особенные черты

Особенность чугуна кроется в процессе его производства. Средняя температура плавления разных видов чугуна составляет 1200ºС. Это значение на 300 градусов меньше, чем у стали. Связано это с очень высоким содержанием углерода. Углерод и атомы железа имеют между собой не очень тесную связь.

Когда идет процесс выплавки, углерод не может полностью внедриться в решетку железа. В результате чугун принимает свойство хрупкости. Его нельзя использовать для изготовления деталей, на которых будет постоянно действовать нагрузка.

Чугун относится к материалам черной металлургии. Его характеристики часто сравнивают со сталью. Изделия из стали или чугуна широко используются в нашей жизни. Их применение является оправданным. Проведя сравнение характеристик, можно сказать следующее об этих двух материалах:

• Стоимость чугунных изделий ниже стоимости стальных.
• Материалы отличаются по цвету. Чугун – это темный матовый материал, а сталь – светлый и блестящий.
• Чугун легче, чем сталь поддается литью. Но сталь легче сваривается и куется.
• Чугун менее прочный, чем сталь.
• По весу чугун легче стали.
• В стали содержание углерода, выше чем в стали.

Плюсы и минусы

Чугун, как и любой материал, имеет положительные и отрицательные стороны.

К плюсам чугуна относят:

• Углерод в чугуне может находиться в разном состоянии. Поэтому этот материал может быть двух видов (серый и белый).
• Определенные виды чугуна обладают повышенной прочностью, поэтому чугун иногда ставят на одну линию со сталью.
• Чугун может достаточно долго сохранять температуру. То есть при нагреве тепло равномерно распределяется по материалу и остается в нем длительное время.
• По экологичности чугун является чистым материалом. Поэтому его часто используют для изготовления посуды, в которой впоследствии готовится пища.
• Чугун стоек в кислотно-щелочной среде.
• Чугун обладает хорошей гигиеничностью.
• Материал отличается достаточно долгим сроком службы. Замечено, что чем продолжительнее используется чугун, тем его качество лучше.
• Чугун – долговечный материал.
• Чугун – это безвредный материал. Он не способен нанести организму даже маленького вреда.

К минусам чугуна относят:

• Чугун покроется ржавчиной, если на нем непродолжительное время будет находиться вода.
• Чугун – дорогостоящий материал. Однако этот минус оправдан. Чугун очень качественный, практичный и надежный. Предметы, изготовленные из него, так же получаются качественными и долговечными.
• Для серого чугуна характерна маленькая пластичность.
• Для белого чугуна характерна хрупкость. Он в основном идет на переплавку.

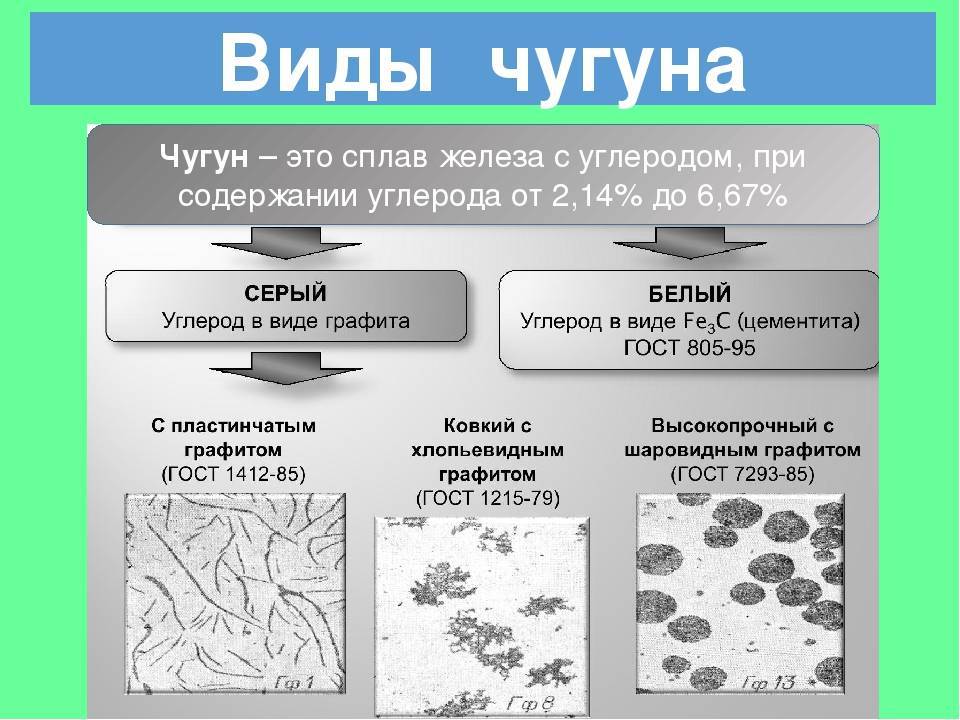

Виды чугунов

Марка чугунного сплава определяется количеством углерода и других веществ в его составе.

Виды чугуна

Такой подход позволяет выделить следующие виды этого материала:

• белые;
• серые (ГОСТ 1412);
• ковкие (ГОСТ 1215);
• высокопрочные (ГОСт 7293 ).

https://youtube.com/watch?v=F6ApHPhpnok

Белый чугун

В составе этого сплава углерод собран в форме цементита. Эта марка материала обладает стойкостью к износу, хорошими параметрами твердости. Вместе с этим, он довольно плохо подвергается обработке на металлорежущем оборудовании.

Структура белого чугуна

Белый чугун делится на следующие группы:

• доэвтектический с концентрацией углерода от 2,14% до 4,3%;
• эвтектический — 4,3%;
• заэвтектический от 4,3% до 6,67%.

В других марках чугуна углерод имеет форму графита.

Серый чугун

Углерод в составе этой марки чугуна имеет форму пластин. В составе серого чугуна участвуют и такие компоненты, как:

• кремний до 0,8%;
• марганец до 0,3% и пр.

Микроструктура серого чугуна

Для производства отливок из этого материала применяют формы, выполненные из литьевой земли или стали. Такие формы называют кокилем. Ключевая сфера использования серого чугуна – машиностроение. Из него выполняют конструкции, работающие тогда, когда отсутствуют ударные воздействия, к примеру, колесные клиноременных передач, подшипниковые чашки и др. Чугунный сплав этого типа маркируют следующим образом СЧ 32 – 52. Первая цифра показывает предел прочности на растяжение, вторая предел на изгибе.

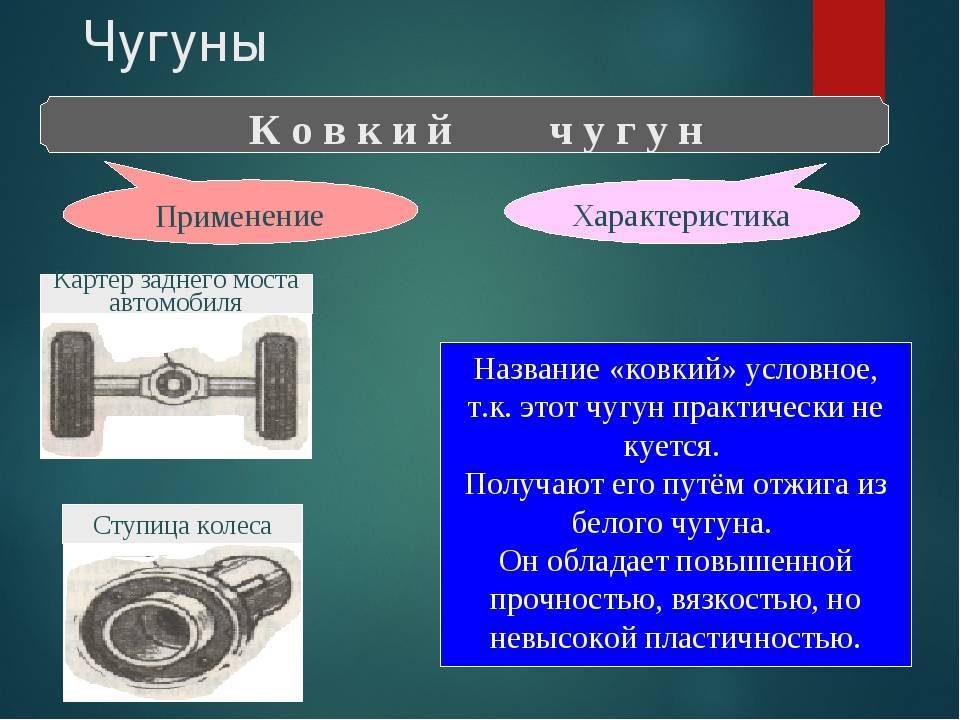

Ковкий чугун

В составе этого материала углерод обладает хлопьевидной формой. В химсостав этого материала входит до 1,4% кремния, 1% марганца и пр. Ковкий чугун производят из белого.

Ковкий чугун

Для этого выполняют его термическую обработку, то есть прогревают и выдерживают в этом состоянии в течение заданного технологией времени. Эту операция называется томлением. Ковкий чугун маркируют так КЧ 45 – 6. Первое число обозначает прочность на растяжение, вторая удлинение в процентах.

Высокопрочный чугун

В составе этого чугуна, углерод обладает шаровидной формой. Для производства чугуна этого вила используют модифицирование, то есть в расплав вводят магний. Он обеспечивает формирование углерода в виде включений шаровидной формы. Это решение позволило приблизить чугун этого сорта, по ряду свойств к углеродистым сталям. Литейные же параметры у него больше чем у других марок чугунных сплавов, за исключением серого.

Высокопрочный чугун

Чугуны этого класса используют в производстве таких деталей, как – поршни, коленвалы, компоненты систем торможения.

Высокопрочный чугун маркируют так — ВЧ – 45-5. Первое число обозначает прочность на растяжение, вторая удлинение в процентах.

Распространение и применение чугуна

Чугун стал обширно применяться много лет назад. Это связано с тем, что материал довольно прост в производстве и обладает довольно привлекательными эксплуатационными качествами. Выделяют следующие разновидности этого материала:

1. Высокопрочный: применяется при производстве изделий, которые должны обладать повышенной прочностью. Получается подобная структура за счет добавления в состав примеси магния. Отличается высокой устойчивостью к изгибу и другому воздействию, не связанному с переменными нагрузками.
2. Ковкий чугун: обладает структурой, которая легко поддается ковке за счет высокой пластичности. Процесс производства предусматривает выполнения отжига.
3. Половинчатый: обладает неоднородной структурой, которая во многом и определяет основные механические качества материала.

Таблица 2 — Плотности сталей, чугунов и некоторых цветных сплавов

Марка сплава	Плотность, г/см3
Плотность некоторых конструкционных сталей
10	7,85
60	7,8
30ХГС	7,85
45Х	7,82
Плотность некоторых инструментальных сталей
У8	7,84
Р9К10	8,3
Х12М	7,7
Плотность сплавов чугуна
СЧ10	6,8
СЧ35	7,4
ЧВГ30	7,0
Плотность нержавеющих и коррозионостойких сталей
08Х18Н10	7,9
08Х13	7,76
20Х13	7,67
95Х18	7,75
Плотность некоторых алюминиевых сплавов
АЛ6	2,75
АК12	2,65
АК7ч	2,66
Д16	2,77
АК4-1	2,8
Плотность бронзовых сплавов
БрО10	8,8
БрС30	9,54
БрБ2	8,2
Плотность некоторых медно-никелевых сплавов
ВТ20	4,45
ОТ4	4,55
ВТ1-0	4,5

Быстрая резка металла лазером цена снижена на 15 процентов.

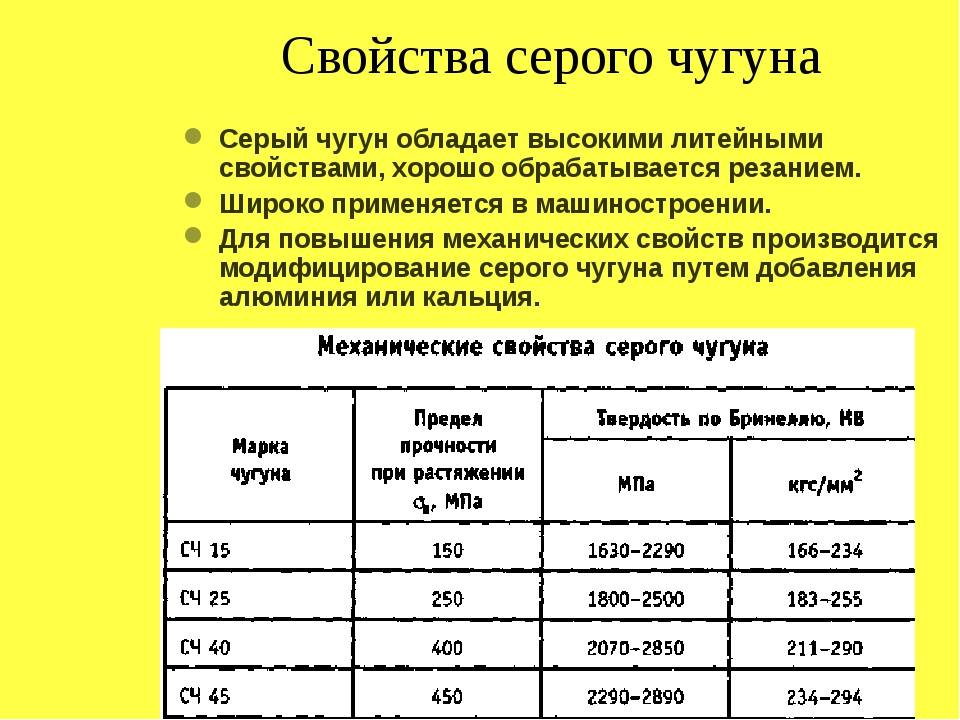

Чугун серый

Серый чугун широко применяется в машиностроении. Такое название он получил по серому цвету излома, обусловленному наличием в структуре чугуна свободного углерода в виде графита. По виду металлической основы различают серые чугуны перлитные, перлитно-ферритные и ферритные.

Таблица 1. Чугуны серые литейные, их основные свойства и применение

Марка	σв МПа	НВ	Свойства и применение
Сч10	275	139-274	Малоответственные отливки с толщиной стенок до 15 мм (корпуса, крышки, кожухи и др.), детали, для которых прочностная характеристика не является обязательной,- опоки, арматуру, рамки, сковороды, декоративные детали, массивные строительные колонны, фундаментные плиты
СЧ15	314	160-224	Малоответственные отливки с толщиной стенок 10 — 30 мм (трубы, корпуса клапанов, вентили при давлении — до 20 МПа и др.), корпусные малонагруженные детали, подмоторные плиты, рычаги, шкивы, маховики, емкости для масла и охлаждающей жидкости, корпуса фильтров, фланцы, крышки, звездочки цепных передач
СЧ18	354	167-224	Ответственные отливки с толщиной стенок 10 — 20 мм (шкивы, зубчатые колеса, станины, суппорты и др.)
СЧ20	397	167-236	Ответственные отливки с толщиной стенок до 30 мм (блоки цилиндров, поршни, тормозные барабаны, каретки и др.), для изготовления базовых корпусных деталей повышенной прочности и износостойкости, деталей, к которым предъявляются требования герметичности при давлении до 8 МПа (80 кгс/см2), корпусов, коробок передач, шпиндельных бабок, балансиров, планшайб, гильз, кареток, цилиндров, насосов, золотников, арматуры, компрессоров
СЧ25	450	176-245	Ответственные отливки с толщиной стенок до 40 мм (кокильные формы, поршневые кольца и др.), для изготовления базовых корпусных деталей повышенной прочности и износостойкости, деталей, к которым предъявляются повышенные требования к герметичности
СЧ3О	490	177-250	Ответственные отливки с толщиной стенок до 60 мм (поршни, гильзы дизелей, рамы, штампы и др.), для изготовления кронштейнов, салазок столов и суппортов, деталей с поверхностной закалкой, цилиндров, корпусов насосов, дизелей и двигателей внутреннего сгорания, поршневых колец, коленчатых и распределительных валов
СЧ35 СЧ45	540	193-264	Ответственные высоконагруженные отливки с толщиной стенок до 100 мм (малые коленчатые валы, детали паровых двигателей и др.) деталей, для изготовления к которым предъявляются требования герметичности при давлении свыше 8 МПа

Графит обладает низкими механическими свойствами. Он нарушает целостность металлической основы. Располагаясь между зернами металлической основы, графит ослабляет связь между ними. Поэтому серый чугун плохо сопротивляется растяжению и имеет очень низкую пластичность и вязкость. Чем крупнее и прямолинейнее графитовые включения, тем хуже механические свойства чугуна. Твердость серого чугуна, а также его сопротивление сжатию близки к показателям стали, имеющей такую же структуру, как у металлической основы чугуна.

Графит оказывает и некоторое положительное влияние на свойства чугуна, в частности, он повышает его износостойкость, действуя аналогично смазке, повышает обрабатываемость резанием, так как делает стружку ломкой, способствует гашению вибраций изделий, уменьшает усадку при изготовлении отливок.

Механические свойства серого чугуна могут быть улучшены равномерным распределением мелкопластинчатого графита в отливке. Это достигается путем специальной обработки — модифицирования, когда в жидкий чугун перед его разливкой вводят добавки, которые образуют дополнительные центры графитизации, в результате чего получается мелкопластинчатый графит. Чугун с таким графитом называют модифицированным. От обычного серого чугуна он отличается более высоким сопротивлением разрыву, однако пластичность и вязкость его при модифицировании не улучшаются.

По ГОСТ 1412-85 буквы СЧ в обозначении марки чугуна означают — серый чугун. Двузначная цифра соответствует пределу прочности при растяжении σ_в МПа. Стандарт нормирует предел прочности серых чугунов σ_в = 274÷637 МПа, твердость — 143÷637 НВ и химический состав.

Основные свойства серого чугуна и его применение приведены в таблице 1.

Rimoyt.com

Чугун. Виды чугуна: белый, серый, ковкий, высокопрочныйЧугун – сплав железа (Fe>90%) с углеродом (C от 2,14% до 6,67%). Углерод может содержаться в чугуне в виде графита (С) или цементита (Fe3C). Также чугун содержит примеси кремния, марганца, фосфора и серы. Чугуны со специальными свойствами содержат также легирующие элементы – хром, никель, медь, молибден и др. Чугун – наиболее широко применяемый материал для изготовления литых деталей, используемых при относительно невысоких напряжениях и малых динамических нагрузках. Преимущества чугуна в сравнении со сталью – высокие литейные свойства и небольшая стоимость. Чугуны также лучше обрабатываются резанием, чем большинство сталей (кроме автоматных сталей), но плохо свариваются, обладают меньшей прочностью, жесткостью и пластичностью. В зависимости от состояния углерода в чугуне различают: белый чугун серый чугун(ГОСТ 1412 — «Чугун с пластинчатым графитом для отливок») ковкий чугун(ГОСТ 1215 — «Отливки из ковкого чугуна») высокопрочный чугун(ГОСТ 7293 — «Чугун с шаровидным графитом для отливок»)

Белый чугун

В белом чугуне весь углерод находится в связанном состоянии в виде цементита Fe3C. У белого чугуна высокая износостойкость и твердость, однако он хрупок и плохо обрабатывается резанием, поэтому в машиностроении они находят ограниченное применение и идут, в основном, в передел на сталь. По содержанию углерода серый чугун подразделяют на:Доэвтектический с содержанием углерода от 2,14% до 4,3% Эвтектический с содержанием углерода 4,3% Заэвтектический с содержанием углерода от 4,3% до 6,67%. В сером, ковком, высокопрочном чугунах весь углерод или большая его часть находится в виде графита различной формы (их еще называют графитными).

Серый чугун

В структуре серых чугунов графит пластинчатой формы. Серые чугуны содержат: 3,2-3,5% углерода, 1,9-2,5% кремния, 0,5-0,8% марганца, 0,1-0,3% фосфора и менее 0,12% серы. Отливки деталей из серых чугунов получают в кокилях – земляных или металлических формах. Серый чугун находит широкое применение в машиностроении. Ввиду невысоких механических свойств у отливок из серого чугуна и простоты получения их применяют для изготовления деталей менее ответственного назначения, деталей, работающих при отсутствии ударных нагрузок. В частности из них делают крышки, шкивы, станины станков и прессов. Пример обозначения серого чугуна: СЧ32-52. Буквы обозначают серый чугун (СЧ), первое число обозначает предел прочности при растяжении (32 кгс/мм2 или 320 МПа), второе число – предел прочности при изгибе.

Ковкий чугун

В структуре ковких чугунов графит хлопьевидной формы. Ковкие чугуны содержат: 2,4-3,0% углерода, 0,8-1,4% кремния, 0,3-1,0% марганца, менее 0,2% фосфора, не более 0,1% серы. Ковкий чугун получают из белого чугуна в результате нагрева и длительной выдержки. Эту процедуру называют графитизирующим отжигом или томлением. Пример обозначения ковкого чугуна: КЧ45-6. Буквы обозначают ковкий чугун (КЧ), первое число — предел прочности при растяжении (45 кгс/мм2 или 450 МПа), второе – относительное удлинение в % (6%).

Высокопрочный чугун Высокопрочный чугун содержит графит шаровидной формы. Он имеет наиболее высокие прочностные свойства. Высокопрочный чугун содержит: 3,2-3,8% углерода, 1,9-2,6% кремния, 0,6-0,8% марганца, до 0,12% фосфора и не более 0,3% серы. Высокопрочный чугун получают путем модифицирования (т.е. введения добавки-модификатора – магния) жидкого расплава. Модификаторы способствуют образованию графитных включений шаровидной формы, благодаря чему механические свойства такого чугуна приближаются к свойствам угеродистых сталей, а литейные свойства выше (но ниже, чем у серых чугунов). Из высокопрочных чугунов изготавливают ответственные детали для машиностроения — поршни, цилиндры, коленчатые валы, тормозные колодки. Также из высокопрочного чугуна изготавливают трубы. Пример обозначения высокопрочного чугуна: ВЧ45-5. Буквы обозначают высокопрочный чугун (ВЧ), первое число обозначает предел прочности при растяжении (45 кгс/мм2 или 450 МПа), второе – относительное удлинение в %.

Особенности производства ковкого чугуна

Изготовление чугуна КЧ обладает рядом тонкостей, которые обусловлены литьевыми характеристиками и другими свойствами.

Производство ковкого чугуна

Чугун марки БЧ, являющийся основной производства ковкого, обладает не очень хорошими литьевыми параметрами. В, частности, он обладает пониженной жидкотекучестью, большим размером усадки во время остывания, и он склонен к формированию различных литейных дефектов. Эти является причиной того, что при производстве необходимо перегревать металл и принимать меры по борьбе с дефектами литья. Изготовление ковкого чугуна может выполняться с обязательным учетом усадки и изменения размеров заготовок во время томления. Максимальную усадку, имеют тонкие заготовки, минимальную, толстые. Операция томления выполняется при 1350 – 1450 градусов Цельсия.

Отжиг (томление) это базовый этап при производстве чугуна КЧ. Его производят в отдельных цехах, называемых томительными. Заготовки размещают в горшках, выполненных из стали или чугунных сплавов разных марок, для томления. В горшок может быть уложено до 300 отливок исходя из того, что до 1 500 кг должно приходиться на один кубометр.

Ковкий чугун получает наибольшую прочность в горшках, произведенных из белого чугуна с добавками хрома и минимальным количеством фосфора. Расход горшков измеряют по весу, он может составлять от 4 до 15 % веса заготовок. Именно поэтому увеличение их стойкости играет большую роль в формировании стоимости готового ковкого чугуна.

Во избежание коробления готовых отливок укладка заготовок в горшки должна выполняться с особой тщательностью. Их укладывают максимально плотно, для повышения эффекта заготовки пересыпают песком или рудой. Эти материалы предохраняют заготовки от деформации и лишнего окисления.

Производство чугуна

Для производства ковкого чугуна применяют электрические печи. Это вызвано тем, что в процессе томления должна быть возможность регулировки температуры, резкий подъем на время нагрева и быстрое понижения на стадии его графитизации. Кроме того, не будет лишним, и возможность регулировки воздушной смеси в печи.

Отливки, полученные из ковкого чугуна несколько раз проходят через операцию очистки, а после отжига удалению питателей и правке. Первая чистка проводится для удаления остатков формовочных смесей. Для чистки применяют пескоструйное оборудование или специальные галтовочные барабаны. Удаление остатков питателей происходят на наждаках.

Дефекты ковкого чугуна

Самыми часто встречающимися дефектами ковкого чугуна можно назвать следующие:

• усадочные раковины;
• недолив;
• трещины и пр.

Часть дефектов не может быть исправлена дальнейшей термической обработкой. Следует отметить, то, что изготовление ковкого чугуна требует строго соблюдения всех требований ГОСТ, технологических правил и регламентов. Только в этом случае можно говорить о получении качественного ковкого чугуна, которым допустимо заменять другие, дорогие материала – стали, цветные металлы.

Производство чугуна

Зачатки черной металлургии человек освоили уже во II-ом тысячелетии до н. э. Для получения стали. Но доменные печи появились в Европе только в XIV – XV веках. Чугун был получен как побочный ненужный продукт.

Оценили, когда обратили внимание на выдающиеся литейные качества. Удобен для изготовления пушек-ядер, да и сталь из него получать удобнее.. До России технология осмысленно дошла в XVII веке

Случилось это при Петре I, когда искали материал для оружия.

До России технология осмысленно дошла в XVII веке. Случилось это при Петре I, когда искали материал для оружия.

В качестве сырья обычно используются железняки. Наибольший выход получается из магнитного и красного, обильно содержащие Fe.

Для поддержания температуры используется кокс. Воздух для горения подается принудительно. Флюс (известняк) предназначен для снабжения углекислым газом. Основная реакция:

Восстановленное Fe опускается в горн, где насыщается углеродом. Цикл работы печи – непрерывный.

Применение серого чугуна

        В конструкции автомобилей и тракторов масса литых деталей из серого чугуна составляет 15—25% от общей массы. Основ­ная номенклатура — это ответственные детали: блоки, головки, гильзы цилиндров, крышки коренных подшипников двигателей, тормозные диски и диски сцепления, тормозные барабаны, де­тали, для которых серый чугун является оптимально технологичным и экономичным конструкционным материалом.Блоки цилиндров карбюраторных и дизельных двигателей изготавливают из низколегированных чугунов марки СЧ 20, СЧ 25 (табл. ), которые обеспечивают в стенках отливок толщиной 15—25 мм Ϭп = 200—250 МПа, а в более тонких стен­ках до 270 МПа. Такого же типа чугуны обычно применяют для головок цилиндров дизельных двигателей.Для наиболее тяжелых условий работы рекомендуется ис­пользовать перлитные чугуны с вермикулярным графитом.Маховики в процессе работы вращаются с частотой, равной частоте вращения коленчатого вала: 2500—8000 об/мин. При этом в маховиках возникают большие растягивающие напряже­ния. Поверхность маховика периодически трется о сопряженную поверхность. Трение с большими скоростями приводит к выде­лению тепла на поверхности трения, образованию усталостных термических трещин, снижающих прочность маховика. Требо­вания повышенной прочности с учетом большой массы махови­ков и толщины сечения обусловили применение для их изго­товления серых чугунов марки СЧ 25, СЧ 30, СЧ 35. Чем больше сечение отливки, тем выше марка. Выбранная марка чугуна должна обеспечивать получение в теле отливки прочно­сти не ниже 200—250 МПа. Если прочность чугуна СЧ 35 не­достаточна для условий работы маховиков, для них необходимо применять чугуны с вермикулярным или шаровидным графитом. Крышки коренных подшипников из серого чугуна применяют в основном в карбюраторных двигателях легковых автомоби­лей. Для обеспечения перлитной структуры и твердости не ме­нее 2000 МПа крышки подшипников отливают из серого чугуна марки СЧ 25. Для тяжело нагруженных карбюраторных двига­телей и для дизельных двигателей применяют крышки подшип­ников из ковкого чугуна или чугуна с шаровидным графитом.Выпускные коллекторы подвергаются воздействию горячих агрессивных выхлопных газов и в процессе работы подвержены окислению термическим деформациям, а иногда — растрескива­нию. Во многих случаях серый чугун является экономичным и достаточно долговечным материалом для этих деталей. Учитывая, что коллекторы имеют тонкие стенки (3—7 мм), их отли­вают из чугунов марки СЧ 15, СЧ 20, которые для повышения жаростойкости легируют небольшими добавками хрома и ни­келя.Для термически нагруженных коллекторов применяют ков­кий чугун, чугун с шаровидным графитом, а иногда — аусте­нитный чугун с шаровидным графитом, имеющий высокую тер­мостойкость и стойкость против окисления.

        Серый чугун в  станкостроении.

        В станкостроении серый чугун применяют для широкой номен­клатуры литых деталей с массой от 0,1 кг до 100 т, толщинами стенок от 4 до 200 мм, работающих в самых разнообразных условиях.При выборе марки чугуна конструктор в зависимости от класса, группы детали ,приведенной толщины стенки отливки определяет необходимый минималь­ный уровень твердости и микроструктуру . Затем, сопоставляя величину твердости, обеспечиваемую в направляющей при заданной приведенной ее толщине, с ми­нимально необходимой, выбирают  нужную марку чугуна.С учетом специфики большинства станкостроительных дета­лей , работающих преимущественно на жесткость, а не на прочность, предпочтение отдается чугунам, обладающим повы­шенной твердостью, пониженной пластичностью. Такие чугуны по химическому составу отличаются повышенным (против ре­комендаций ГОСТ 1412—85) содержанием кремния и марганца при пониженном содержании углерода .При невозможности обеспечения необходимого уровня твер­дости чугуна в направляющих в станкостроении применяют ле­гирование, формовку с холодильниками и другие способы.

        Вредные примеси в серых чугунах.

         К числу вредных примесей, ухудшающих микроструктуру и снижающих механические свойства чугуна, относятся свинец и мышьяк. Эти элементы попадают в чугун из шихтовых материалов; свинец — из лома автоматных и освин­цованных сталей, мышьяк — из доменных чугунов. Хотя при со­держании до 0,02 % РЬ и до 0,2 % As перлитизируют структуру чугуна, эти элементы способствуют образованию «вырожден­ного» «видманштеттова» графита, резко снижающего прочность чугуна. По этой причине их содержание в чугуне ограни­чивают 0,003—0,006 %.
