Схема и устройство сливных бачков с одной и двумя кнопками: основные характеристики, особенности и правила эксплуатации

Как диагностировать неполадки?

Если неисправен сливной бачок, это быстро становится очевидным: вода либо протекает в чашу унитаза, либо начинает капать на пол. Иногда бывает, что емкость не наполняется.

Какой бы ультрасовременной и сложной ни была бы конструкция бачка, проявляются поломки одинаково во всех моделях.

Наружные протечки не всегда сразу становятся видны. Случается, что вода капает наружу неделями, но ее количество настолько мало, что отсыревшие участки не бросаются в глаза. Тогда протечку можно определить по появлению рыжих пятен и потеков ржавчины.

Если они есть – стоит разобрать бачок и установить причину поломки.

Если нет фильтра грубой очистки, в бачок постоянно поступают частицы грязи и ржавчины. Они накапливаются в емкости и могут повредить внутренние механизмы конструкции, стать причиной поломки

В норме бачок заполняется до заданного уровня, а резиновая груша прижата к отверстию слива, надежно перекрывает его и удерживается в таком положении за счет давления воды. При нажатии на механизм спуска эта груша поднимается и открывает сливное отверстие.

Резиновая груша должна быть постоянно заполнена воздухом. Чтобы в нее не попадала вода, в конструкции предусмотрена специальная направляющая трубка. Она обеспечивает правильное положение груши в «седле».

Если нарушается целостность самой груши или трубки, механизм дает сбой.

Так должна выглядеть резиновая груша бачка, если она в рабочем состоянии. Она должна оставаться эластичной и хорошо прилегать к седлу

Первое, что нужно сделать, разобрав бачок, – осмотреть грушу. Если она утратила эластичность, растрескалась, то именно в ней и кроется причина протечки. Изношенная резина не может хорошо перекрывать отверстие слива, вода протекает в трещины и зазоры.

Резиновые изделия такого типа починить невозможно, поэтому грушу нужно просто заменить.

Если же с ней все в порядке, нужно убедиться, что под резину не попадают частицы грязи и ржавчины, которые также могут мешать нормальной работе груши.

Есть случаи, когда решить проблему протечки можно банальной очисткой бачка. Если выяснилось, что под резиновой грушей скопилась грязь, ее можно удалить обычной губкой. Часто этого хватает для восстановления нормальной работы. Также имеет смысл для профилактики протереть тряпкой стенки емкости и удалить налет

Если груша в порядке, то следует продолжить осмотр унитазного бачка в поисках причины протечки.

Бачок не заполняется, если:

  • неисправен подводящий шланг;
  • изношен впускной клапан поплавкового механизма.

Вода может вытекать наружу, если:

  • изношена прокладка между бачком и унитазом;
  • появилась течь в месте установки соединительных винтов.

Внутренние протечки появляются, когда:

  • не отрегулирована переливная трубка;
  • неисправен клапан;
  • вышел из строя поплавок.

Следует тщательно проверить все эти узлы, отремонтировать, отрегулировать или заменить поврежденные детали. Как разобрать бачок и найти эти элементы, показано в видеоролике:

Основные элементы унитаза

Вне зависимости от внешнего решения базовые составляющие у всех моделей практически идентичные, поэтому рассматриваться будут компактные системы, имеющие стандартизированную структуру.

Сливной бачок из нескольких компонентов:

  • запорная арматура;
  • отверстие спускное;
  • переливная трубка;
  • сливной механизм;
  • крышка клапана, снабженная резинкой.

Арматура для бачка с боковой подводкой воды

Подбирая способы для правильной установки, важно определить тип подвода воды в бачок (боковой или нижний). В первом случае емкость снабжена двумя отверстиями

Жидкость при сливе приводится в движение верхней кнопкой или боковым рычагом. Основное требование к запорной арматуре — надежное перекрывание доступа водной струи при нормативном заполнении, обеспечивает которое запорный клапан сливного бачка унитаза, учитывая, что мембранные его разновидности пользуются более высоким спросом, чем поршневые. Регулирует этот процесс поплавок. Всплывая вместе с водой, при достижении максимума наполнения он воздействует на рычаг, к которому прикреплен, а тот перекрывает непосредственно запорный клапан.

Чаша подбирается под конкретные условия. В основном предлагаются две ее модификации, различающиеся косой или прямой ориентацией канализационного отвода. Керамический бачок фиксируется болтами непосредственно к горизонтальной полке чаши, между ними предусмотрена резиновая прокладка.

Система слива или сливная арматура для бачка унитаза представлена двумя базовыми элементами:

  • спускной рычаг;
  • сливной сифон, основное предназначение которого герметично перекрывать отверстие после завершения процесса слива воды. Сифоны выпускаются нескольких моделей, самые простые из них напоминают резиновый цилиндр.

Последовательность операций по установке конструкционных элементов

Унитаз ставится на отведенное ему место и присоединяется к канализационной системе. После этого начинается этап монтажа такой ответственной части как арматура для сливного бачка унитаза, которая в значительной степени обеспечивает безупречное функционирование оборудования.

Сливная арматура бачка

  1. Установить в емкость сливной механизм, закрутить пластмассовую гайку, обеспечив плотность резиновой прокладкой.
  2. Болты снабдить шайбами и прокладками из комплекта, вставить их ровно по оси в отверстия. С обратной стороны на них надевается шайба, затем гайка, которая аккуратно, но плотно закручивается.
  3. Для лучшей герметизации надевается уплотнительное резиновое кольцо на гайку, если она выполнена из пластмассы. Если кольцо уже использовалось, то следует дополнительно соединения покрыть герметизирующим составом. Для нового кольца эти приемы применять не придется.

Остается закрепить бачок. Алгоритм будет идентичен последовательности операций сообразно рекомендациям, как поменять бачок унитаза, даваемый специалистами. На полке крепится прокладка из резины. Для более надежной фиксации целесообразно подыскать самоклеящиеся образцы.

Ставится бачок, учитывая, что острые наконечники конусообразных прокладок, которыми оснащены крепежные болты, должны направляться в отверстия. Такая форма уже доказала свою надежность, защищая от протеканий. Болты вводятся строго по оси в отверстия. Завинчиванием гаек завершается установка.

Установка арматуры в сливном бачке

Шланг присоединяется к трубопроводам, ориентируясь на системы холодной воды. Герметичность создается при помощи шайбы-прокладки. При надевании гибкого рукава не нужно пытаться самостоятельно усилить степень прочности будущего соединения и наматывать на резьбу вспомогательные материалы в виде нитей или лент. Главное в этой операции исключить перекос монтируемого механизма. Это поможет ровно закрутить гайки без срыва резьбы и добиться полноценной эксплуатационной готовности сливного механизма.

Аккуратно поставить крышку на место и прикрутить сливную кнопку. Затем открываются вентили, и проводится контрольное наполнение бачка и слив. Отсутствие выступающего конденсата на соединениях свидетельствует о качественном монтаже.

Основные неисправности сливного бачка

Теперь рассмотрим, как выявить проблему и что делать, если сломался бачок унитаза. Типичные неисправности:

  • вода в емкость поступает постоянно;
  • вода непрерывно сливается в чашу туалета;
  • не работает кнопка, отвечающая за смыв воды;
  • течет внизу бачка.

Течь воды

Причинами непрерывной течи воды в бачок и унитаз могут быть:

  • неисправность сливного клапана;
  • поломка запорного клапана.

Чтобы устранить эти проблемы, требуется приобрести ремкомплект для унитаза или заменить арматуру бачка. Если обнаружена неисправность сливного клапана, то необходимо предпринять следующие действия:

  1. в первую очередь нужно перекрыть поступление воды в бачок. Чаще всего на унитаз установлен отдельный кран, позволяющий перекрывать воду исключительно на сантехническое изделие. Если такого крана нет, то придется перекрыть воду по всей квартире;
  1. удалить воду из емкости. Основная часть воды удаляется нажатием на кнопку. Оставшуюся часть требуется вымокать тряпкой;
  2. отсоединить бачок от унитаза. Для фиксации бачка применяются болты, расположенные в нижней части емкости;
  1. отсоединить сливной . Для этого требуется открутить гайку, расположенную под прокладкой, и ослабить зажим, соединяющий сливной и наливной клапаны;
  1. в некоторых случаях возможен ремонт клапана. Для этого необходимо заменить все прокладки и очистить устройство от грязи. Однако ремонт не всегда помогает. При небольшой стоимости устройства к ремонту прибегают только в исключительных случаях;
  2. очистить место установки устройства от грязи и ржавчины. Для этой цели можно использовать любые химические средства, способные справиться с проблемой;
  3. в обратном порядке установить новый клапан;

В месте соединения устройства и емкости обязательно требуется установка уплотнительного кольца, причем как изнутри, так и снаружи бачка.

  1. зафиксировать бачок и подключить подвод воды.

Если в ходе осмотра обнаружена проблема с запорным клапаном, то его замена происходит аналогичным образом. Подробно о замене арматуры бачка можно посмотреть на видео.

Не работает кнопка

Ремонт кнопки унитаза заключается в замене тяги, соединяющей кнопку со сливным механизмом. Тяга может быть:

в виде провода;

в виде пластиковой трубки.

Произвести замену можно по следующей схеме:

  1. снятие крышки унитаза. Для проведения процедуры требуется аккуратно открутить кнопку;
  1. демонтаж кнопки. Чтобы отсоединить кнопку от сливного клапана, необходимо снять тягу, удерживающую устройство;
  2. отсоединение тяги от кнопки;
  3. установка новой тяги;
  4. сборка сливного бачка.

В большинстве случаев такая процедура не производится, так как приобрести элементы кнопки по отдельности достаточно сложно. Чаще всего кнопка заменяется целиком.

Течь внизу бачка

Течь внизу бачка может образоваться вследствие следующих проблем:

сдвиг или износ прокладки, установленной между бачком и чашей унитаза. Чтобы устранить неисправность, требуется снять бачок и установить новую резиновую прокладку;

износ прокладок, установленных на соединительные болты.

Для устранения течи в месте расположения фиксирующих болтов необходимо:

  1. отключить подачу воды в сантехническое устройство;
  2. слить воду из емкости;
  3. отсоединить от унитаза;
  4. заменить уплотнительные кольца, располагающиеся внутри бачка;
  5. установить емкость на прежнее место;
  6. подключить водоснабжение.

Таким образом, опираясь на представленные инструкции, можно устранить все неисправности унитаза самостоятельно.

Сливной механизм для бачка унитаза время от времени дает сбои в работе. Для решения проблемы есть два выхода: вызывать сантехника, ожидая долго и нервно его прихода, либо починить санузел самостоятельно. Второй вариант дешевле и быстрее, но для правильного проведения работ необходимо знать несколько нюансов, включая устройство блока и особенности его эксплуатации.

Классификация сливных бачков

В настоящее время производители выпускают различные модели ёмкостей для унитаза. Данные резервуары, как правило, классифицируют по особенностям механизма сливного бачка.

По виду материала сливные конструкции бывают:

  • металлические (чугунные);
  • пластиковые;
  • керамические.

Сегодня, наиболее популярными и доступными резервуарами являются фаянсовые бачки. Такие устройства, зачастую, используют для оборудования унитаза типа компакт и подвесных конструкций. Пластиковые чаши, как правило, применяют для сливных систем, которые вмонтированы в стену.

По типу спускного устройства бачки выпускают:

  • с ручным механизмом;
  • автоматические.

С целью экономии воды, следует отдать предпочтение приобретению бачка, оснащенным ручным механизмом слива.

Схема устройства разных видов сливных бачков

По способу установки резервуара выделяют следующие виды конструкций.

  • Бачок системы — компакт. Наиболее распространённый вид сливной ёмкости для унитаза. Отличительной чертой данной конструкции является компактность, ремонтопригодность, простота монтажа.
  • Автономный. Данный бачок для слива, зачастую, монтируют над керамической чашей и соединяют с ней при помощи специальной трубы.

Помните, унитазы с автономными бачками подходят не к любому интерьеру уборной комнаты. Наиболее гармонично они смотрятся в санузлах, которые выполнены в стиле «ретро».

Встроенный в стену. Монтаж такого резервуара выполняют при помощи инсталляции для унитазов. Благодаря этому, уборная комната приобретает изящный и стильный вид.

Помните, тип смывного бачка следует  выбирать в соответствии с существующей моделью керамической чаши.

По расположению пускового механизма выделяют приборы:

  • с верхним креплением кнопки;
  • с боковым расположением рычага.

Наиболее практичным типом смывного бачка является резервуар с верхним расположением спускного устройства.

Таким образом, перед установкой сливной ёмкости, следует внимательно изучить её внутреннее устройство, и «разобрать» конструктивные особенности каждого вида. Благодаря такому подходу вы сможете правильно подобрать бачок для чаши, а также произвести ее корректное подключение к прибору.

Основные элементы унитаза

Вне зависимости от внешнего решения базовые составляющие у всех моделей практически идентичные, поэтому рассматриваться будут компактные системы, имеющие стандартизированную структуру.

Сливной бачок из нескольких компонентов:

  • запорная арматура;
  • отверстие спускное;
  • переливная трубка;
  • сливной механизм;
  • крышка клапана, снабженная резинкой.

Арматура для бачка с боковой подводкой воды

Подбирая способы для правильной установки, важно определить тип подвода воды в бачок (боковой или нижний). В первом случае емкость снабжена двумя отверстиями. Жидкость при сливе приводится в движение верхней кнопкой или боковым рычагом

Основное требование к запорной арматуре — надежное перекрывание доступа водной струи при нормативном заполнении, обеспечивает которое запорный клапан сливного бачка унитаза, учитывая, что мембранные его разновидности пользуются более высоким спросом, чем поршневые. Регулирует этот процесс поплавок. Всплывая вместе с водой, при достижении максимума наполнения он воздействует на рычаг, к которому прикреплен, а тот перекрывает непосредственно запорный клапан

Жидкость при сливе приводится в движение верхней кнопкой или боковым рычагом. Основное требование к запорной арматуре — надежное перекрывание доступа водной струи при нормативном заполнении, обеспечивает которое запорный клапан сливного бачка унитаза, учитывая, что мембранные его разновидности пользуются более высоким спросом, чем поршневые. Регулирует этот процесс поплавок. Всплывая вместе с водой, при достижении максимума наполнения он воздействует на рычаг, к которому прикреплен, а тот перекрывает непосредственно запорный клапан.

Чаша подбирается под конкретные условия. В основном предлагаются две ее модификации, различающиеся косой или прямой ориентацией канализационного отвода. Керамический бачок фиксируется болтами непосредственно к горизонтальной полке чаши, между ними предусмотрена резиновая прокладка.

Система слива или сливная арматура для бачка унитаза представлена двумя базовыми элементами:

  • спускной рычаг;
  • сливной сифон, основное предназначение которого герметично перекрывать отверстие после завершения процесса слива воды. Сифоны выпускаются нескольких моделей, самые простые из них напоминают резиновый цилиндр.

Последовательность операций по установке конструкционных элементов

Унитаз ставится на отведенное ему место и присоединяется к канализационной системе. После этого начинается этап монтажа такой ответственной части как арматура для сливного бачка унитаза, которая в значительной степени обеспечивает безупречное функционирование оборудования.

Сливная арматура бачка

  1. Установить в емкость сливной механизм, закрутить пластмассовую гайку, обеспечив плотность резиновой прокладкой.
  2. Болты снабдить шайбами и прокладками из комплекта, вставить их ровно по оси в отверстия. С обратной стороны на них надевается шайба, затем гайка, которая аккуратно, но плотно закручивается.
  3. Для лучшей герметизации надевается уплотнительное резиновое кольцо на гайку, если она выполнена из пластмассы. Если кольцо уже использовалось, то следует дополнительно соединения покрыть герметизирующим составом. Для нового кольца эти приемы применять не придется.

Остается закрепить бачок. Алгоритм будет идентичен последовательности операций сообразно рекомендациям, как поменять бачок унитаза, даваемый специалистами. На полке крепится прокладка из резины. Для более надежной фиксации целесообразно подыскать самоклеящиеся образцы.

Ставится бачок, учитывая, что острые наконечники конусообразных прокладок, которыми оснащены крепежные болты, должны направляться в отверстия. Такая форма уже доказала свою надежность, защищая от протеканий. Болты вводятся строго по оси в отверстия. Завинчиванием гаек завершается установка.

Установка арматуры в сливном бачке

Шланг присоединяется к трубопроводам, ориентируясь на системы холодной воды. Герметичность создается при помощи шайбы-прокладки. При надевании гибкого рукава не нужно пытаться самостоятельно усилить степень прочности будущего соединения и наматывать на резьбу вспомогательные материалы в виде нитей или лент. Главное в этой операции исключить перекос монтируемого механизма. Это поможет ровно закрутить гайки без срыва резьбы и добиться полноценной эксплуатационной готовности сливного механизма.

Аккуратно поставить крышку на место и прикрутить сливную кнопку. Затем открываются вентили, и проводится контрольное наполнение бачка и слив. Отсутствие выступающего конденсата на соединениях свидетельствует о качественном монтаже.

Принцип действия сливного бачка

Функционирование сливного бачка основано на поэтапном действии запорной арматуры.

Рассмотрим принцип работы устройства.

  • Спуск воды в унитаз. До момента воздействия на кнопку бачка, устройство находится в режиме «ожидания». Резервуар, как правило, содержит запас воды, который удерживает специальная груша, находящаяся на его дне. При нажатии на сливной механизм происходит спуск «накопленного» ресурса в керамическую чашу.
  • Открытие сливного клапана и перекрытие стока в систему перелива при помощи тяги.

Подача воды в бачок происходит до тех пор, пока нажата пусковая кнопка.

  • Закрытие спускного клапана и перекрытие стока для перелива. Данный процесс происходит при падении уровня воды в ёмкости до минимальной отметки.
  • Возвращение вертикального клапана в первоначальное положение. Выравнивание запорной арматуры происходит после прекращения воздействия на пусковую кнопку бачка. При этом отверстие для слива автоматически закрывается.
  • Открытие поплавкового крана. При снижении уровня жидкости в баке, поплавок плавно опускается вниз, при этом открывая заливной клапан. Благодаря этому происходит наполнение сливной ёмкости водой. После достижения заданной отметки подача ресурса в ёмкость прекращается.

Помните, знание принципа работы устройства позволит грамотно осуществить монтаж конструкции, а также произвести ремонт оборудования в максимально сжатые сроки.

Устройство сливного бачка с кнопкой

Самый распространённый вид — резервуар с одной или двумя клавишами. Если на ёмкости присутствует только одна, то при нажатии на неё спускается весь объем, который содержится в бачке.

Двойной режим позволяет регулировать количество сливаемой жидкости:

  • при нажатии большой части сливается всё содержимое;
  • при нажатии маленькой — половина жидкости в ёмкости.

Из чего состоит система слива унитаза: схема

Внутренняя система кнопочного бачка унитаза состоит из сливного и заливного клапана, также как и у всех остальных типов.

Механизм слива связан с клавишей и предназначен для спуска жидкости из резервуара. Он оснащён герметической мембраной, расположенной внизу конструкции, которая защищает от образования щелей и протечки.

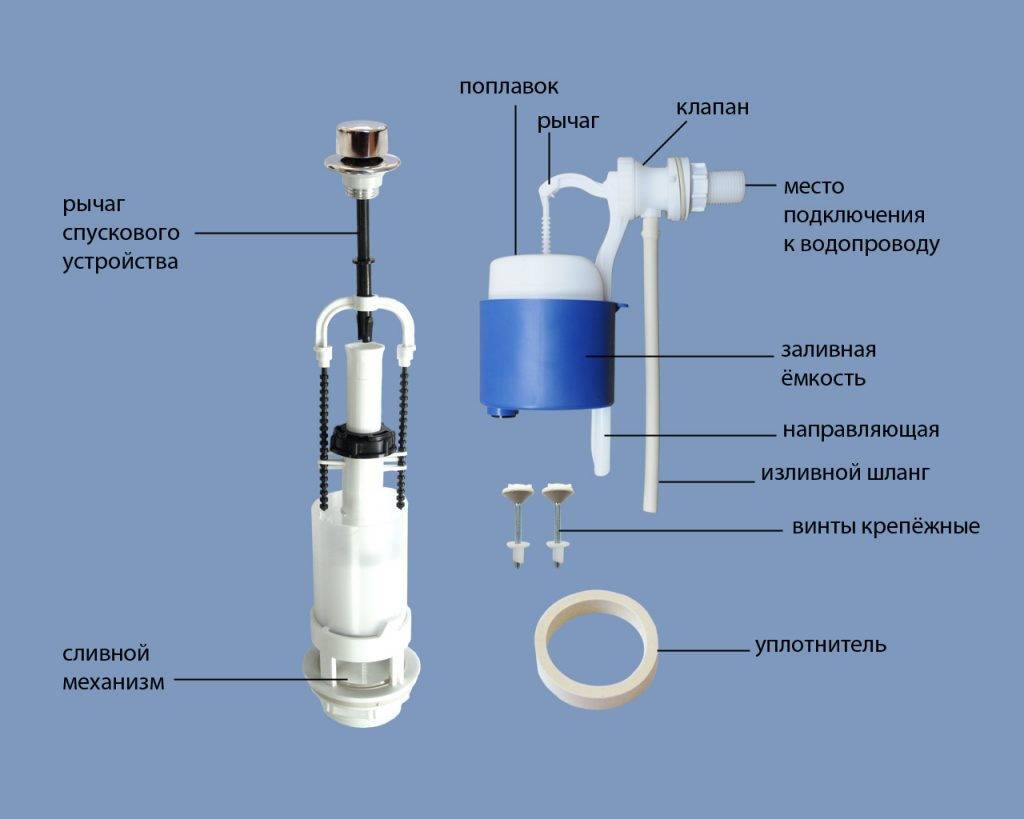

Фото 1. Схема внутреннего содержимого туалетного бака, отвечающего за регулирование набора и оттока жидкости.

Набор жидкости контролируется заливным механизмом. На нём закреплён поплавок, отвечающий за регулировку уровня жидкости.

При нажатии кнопки жидкость начинает стекать в унитаз. Поплавок заливного механизма опускается на дно ёмкости, открывая наливной клапан. После этого жидкость начинает набираться, а поплавок — подниматься. Когда резервуар заполнится, механизм закрывается.

Важно! Все элементы арматуры сливного резервуара напрямую взаимосвязаны

Как устроен механизм клапана

Клапан слива отвечает за спуск. Он состоит из штока, поршня и поплавка. Крепится шток клапана при помощи пластиковой шайбы и фиксирующей гайки.

Фото 2. Показана сливная арматура, в ней использовано два режима: малая клавиша отвечает за слив меньшего количества воды, а при помощи второй выпускается больший объем жидкости.

При спуске жидкости давление на шток, перекрывающий отверстие на поршне, уменьшается. Давление в ёмкости также понижается. При этом напор водопроводной воды увеличивается и открывает мембрану для набора жидкости.

Важно! Чтобы избежать протечек и обеспечить герметичность резервуара под шайбу устанавливаются специальные резиновые прокладки. Схема работы бачка с клавишей:

Схема работы бачка с клавишей:

  • после нажатия на клавишу поднимается запорный механизм;
  • вода начинает свободно стекать в унитаз;
  • через отверстия под ободком чаши унитаза поток омывает поверхность по периметру;
  • когда ёмкость пустеет, поплавок опускается и открывает клапан налива жидкости из труб холодного водоснабжения;
  • жидкость набирается до определённого уровня и наливной механизм закрывается.

Справка! Для экономного расхода воды специалисты рекомендуют устанавливать ёмкости с двухрежимными кнопками.

Дальше регулируем объем слива.

Не важно, как выглядит набор рычагов и толкателей, ведущих от кнопки к клапану. Кинематика может быть весьма разнообразной

Но важно найти стакан с регулируемой высотой на внешней стороне узла — это и есть узел, отвечающий за объем слива.

Для его регулировки в большинстве случаев требуется отсоединить пластиковую тягу от кнопки к сливному клапану, а затем отжать пластиковые лепестки фиксатора или снять защелку стакана, регулирующего объем сливной воды. Держа стакан вертикально, его перемещают до нужного уровня и там фиксируют пружинными лепестками или защелкой. Затем присоединяют тягу выпускного клапана.

Наиболее продвинутая система может иметь двухрежимный выпуск. Конструктивно узел выполнен в виде двух отдельных, независимых клапанов спуска, расположенных симметрично по двум сторонам от переливного предохранительного сифона. Их регулировка абсолютно такая же. Только один клапан настраивают на максимальный слив, а второй — на половину первого.

Статья по теме: Устройство поплавка сливного бачка с нижней подводкой

При установке крышки бачка и выставлении высоты кнопок следует следить, чтобы кнопки управления на крышке бачка имели небольшой люфт — он необходим для нормальной работы всего механизма.

Если регулировка требуется для арматуры, уже проработавшей какое-то время, то могут возникнуть затруднения из-за отложений — ржавого или известкового налета. Избавиться от них несложно при помощи обычного уксуса или химических составов для борьбы с накипью — просто добавьте в заполненный водой бачок и подождите несколько часов. И внутренняя поверхность бачка станет заметно чище.

В качестве бонуса, предлагаем посмотреть официальное видео от Geberit, которое поможет разобраться, как устроена арматура, как её устанавливать и настраивать.

Арматура для сливного бачка: виды, характеристики

В зависимости от выполняемых функций, арматуру
делят на два типа:

  1. Запорную. Она отвечает за заливку воды в бачок и блокировку его после
    заполнения.
  2. Сливную. С её помощью спускают воду и обеспечивают перекрытие слива до
    наполнения бачка.

Оба этих вида, несмотря на взаимосвязанность, работают автономно, но если один вид арматуры выходит со строя, итог один — протечки воды или её неподконтрольное вытекание.

Особенности запорной арматуры

Набор запорной арматуры состоит из:

  1. Сливного механизма, состоящего, в свою очередь, из сифона с крышкой и прокладки. Последняя деталь разделяет сливную трубу и накопительный резервуар.
  2. Рычага регулирования струи. К водопроводной трубе его подсоединяют через шаровой кран.
  3. Поплавка, координирующего заполнение бачка. С устройством слива он связан рычагом.

Работает запорная арматура по следующей схеме:

  • в бак подается вода;
  • поплавок поднимается до установленного уровня;
  • рычаг оказывает воздействие на запорный клапан и блокирует поступление жидкости из водопровода.

При сливе поплавок занимает нижнее положение, а рычаг открывает путь для поступления воды в ёмкость из водопровода. Исходя из способа ввода воды, различают запорную арматуру боковую и нижнюю.

Боковая арматура для сливного бачка

Резервуары с боковым подводом оснащены двумя
отверстиями, одно из которых закрыто заглушкой. В одних моделях унитазов слив
осуществляется посредством бокового рычага, в других — при помощи верхней
кнопки.

Работа боковой арматуры сопровождается довольно
большим шумом, устраняют который путем применения удлиненного наливного шланга.

Компоненты арматуры с боковой подводкой

Конструкция слива состоит из следующих элементов:

  • впускного клапана;
  • спускового устройства;
  • рычага с поплавком;
  • заливной ёмкости;
  • рычага, управляющего спусковым
    устройством.

Заливная ёмкость может отсутствовать. Тогда поплавок движется вдоль направляющей.

Плюсом арматуры с боковой подводкой является простота конструкции. Её легко ремонтировать, не нужно сильно уплотнять место подключения наливного шланга, стоимость её сравнительно невысокая.

Механизм слива работает следующим образом:

  1. При активации кнопки возникает тяга. Под её воздействием сливной клапан открывается.
  2. Вход в сливной механизм блокируется и осуществляется слив.
  3. При достижении наименьшего уровня воды, в бачке перекрывается слив путем закрытия выпускного механизма.
  4. Поплавковое отверстие открывается.
  5. После возвращения на место вертикального клапана, перекрывается спускной проход.
  6. Уровень воды понижается, и поплавок опускается, освобождая путь для наполнения сливного бачка.
  7. При достижении максимального уровня жидкости и подъёме поплавка, перекрывается кран, приостанавливая поступление воды.

Арматура для бачка унитаза с нижней подводкой

Нижняя арматура включает следующие элементы:

  1. Поплавок. Его роль — ограничение уровня воды в бачке.
  2. Направляющая. По ней движется поплавок.
  3. Спусковое устройство. В него входит стакан, в который при смыве унитаза опускается поплавок и тяги, связанной одним концом с поплавком, а другим с элементом для запора жидкости.
  4. Мембранный клапан.

Арматура для бачка унитаза с нижней подводкой воды.

К преимуществам арматуры этого вида относится отсутствие шума при наполнении бака водой. Конструкция нижней арматуры предельно проста, следовательно, служит она долго. Конструктивно она устроена так, что наливной шланг можно спрятать.

Работает нижняя арматура по такой схеме:

  1. Когда из бачка спускают воду, поплавок по направляющей уходит вниз.
  2. Тяга сообщает усилие, провоцирующее запирание клапана. Вода в
    накопительный резервуар не подается.

Отличительной особенностью этой арматуры является прямая зависимость мембранного клапана от качества, поступающей в бачок воды. В идеале она должна проходить предварительную фильтрацию, в противном случае возможно засорение деталей. В этом случае затрудняется подачи воды в резервуар.

Эстетичность конструкции — несомненный плюс арматуры для бачка унитаза с нижней подводкой, но при его ремонте приходится столкнуться с некоторыми трудностями. Они связаны с неудобным расположением арматуры.

Запорные элементы выходят со строя из-за
нарушения герметичности поплавка, в результате чего происходит его затопление.
Жидкость в накопительный резервуар поступает постоянно и через переливную трубу
сбегает в унитаз.

Протечка возможна в зоне подключения из-за слабой фиксации гайки или по причине повреждения резиновой прокладки.

Варианты установки сливного бачка унитаза

Всего известны три ключевых метода установки сливного бачка в условиях квартиры или частного дома:

  1. Под потолком;
  2. Соединение непосредственно с самим унитазом;
  3. Установка в стене туалетного помещения.

Под потолком сливной бачок практически никто не устанавливает, так как для этого нужно будет покупать соответствующую арматуру. Ключевым минусом данной системы будет ее не слишком удобная эксплуатация, однако  вода как набирается, так и сливается под довольно хорошим напором. Сегодня такая конструкция встречается очень редко, так как ее заменили более привлекательные современные системы.

Когда бачок соединяется непосредственно с самим унитазом, то такая технология будет иметь приличное количество положительных моментов. В этом случае бачок будет находиться на довольно удобной позиции – в случае необходимости проведения ремонтных работ не придется думать, как добраться до этого устройства. Также весьма удобно производить контроль за бачком, следить – все ли в нем в порядке и так далее.

Если же бачок планируется установить в стене, то нужно помнить, что это весьма трудоемкий процесс. Конечно, с эстетической точки зрения, это будет наиболее выгодный вариант, так как бачок данного рода будет практически незаметным, кроме того, с помощью данного решения можно серьезно сэкономить полезное пространство, которого в санитарном узле не хватает.

Устройство выпускного клапана современного бачка унитаза

Уровень воды в бачке: как настроить?

Одна из самых частых неполадок в работе сливного бачка — это постоянное стекание воды в унитаз. Это означает, что уровень воды слишком высокий — системе приходится непрерывно выпускать избыток жидкости. Случается и наоборот: сливом неудобно пользоваться, потому что воды в бачке все время слишком мало.

Как правило, проблема кроется в поплавке — возможно, он просто перекосился. В таком случае проблема решается быстро и легко — поплавок нужно поправить.

Поплавок в сливном бачке бывает, как правило, двух разновидностей: на рычаге из латуни и на пластиковом рычаге со специальным винтом. Чтобы настроить поплавок на латунном рычаге, его нужно просто аккуратно приподнять и опустить несколько раз, пока не станет ясно, в каком положении механизм будет работать оптимально. Поднятие поплавка повышает уровень воды, опускание — соответственно, понижает.

Что касается пластикового рычага, то здесь уровень настраивается поворотами винта (либо пластмассовой трещоткой, при помощи которой рычаг устанавливается в правильное положение).

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
