Слесарная рубка металла

Что это такое?

Рубка металла — отделение части заготовки при помощи резца, обычно расположенного от заготовки перпендикулярно или под углом. Не стоит путать эту технику металлообработки (перейти к услугам) с резкой (перейти к услуге): в ходе разрезания используются пилы, ножи, ножницы или особые методы тепловой обработки — лазерная (перейти к услуге), плазменная (перейти к услуге), газокислородная (перейти к услуге).

В своём классическом представлении рубка металла осуществляется при помощи зубила и кувалды; обрабатываемая деталь зажимается в тиски, что обеспечивает её неподвижность. В промышленных масштабах применяется автоматика, станки, например, гильотина (перейти к услуге) — она рубит заготовку резким выбросом лезвия.

Чаще всего рубка применяется для того, чтобы:

• отделить окалину от заготовки,
• выровнять поверхность,
• удалить заусенцы,
• обрубить головки креплений,
• сформировать пазы, канавки.

Список литературы

1. Б.А. Баум, Г.А. Хасин, Г.В. Тягунов и др. Жидкая сталь. – М.: Металлургия, 1985.
2. Воскобойников В.Г. Общая металлургия : учебник для вузов /  В.Г. Воскобойников, В.А. Кудрин, А.М. Якушев. – 6-е изд., доп. и перераб. – М.: ИКЦ «Академкнига», 2003
3. Давыдов С.В., Панов А.Г. Тенденции развития модификаторов для чугуна и стали // Заготовительные производства в машиностроении. -2008.
4. Кудрин В.А. Теория и технология производства стали : учебник для вузов /  В.А. Кудрин. – М.: Мир, 2005.
5. Панов А.Г., Давыдов С.В. Исследование влияния микроструктуры литых Ni-Mg-Fe лигатур на их ударную вязкость // Заготовительные производства в машиностроении. 2011.
6. Панов А.Г., Конашков В.В., Цепелев В.С., Гуртовой Д.А., Корниенко А.Э. Исследование структурообразования расплавов чугунов // М: Литейщик России, 2011.
7. Панов А.Г., Корниенко А.Э., Корниенко А.Э., Совершенствование технологии модифицирования чугунов с шаровидным графитом Mg-Ni-Fe лигатурой // М: Литейщик России, 2008.
8. Чугун: Справочник / Под ред. А.Д.Шермана и А.А.Жукова. – М.: Металлургия, 1992.

Похожие рефераты:

Реферат на тему: Великая Отечественная Война
Реферат на тему: Самоконтроль при занятиях физическими упражнениями
Реферат на тему: Глобальные проблемы человечества и пути их решения
Реферат на тему: Психология как наука
Реферат на тему: Меры предосторожности во время занятий физической культурой
Реферат на тему: Антонимы и их роль в речи
Реферат на тему: Комнатные растения
Реферат на тему: Толерантность в современном мире
Реферат на тему: Лыжная подготовка
Реферат на тему: Древнерусская литература
Реферат на тему: Что сближает и что отличает спектакль и фильм
Реферат на тему: Строение глаза

Приспособление для рубки металла — гильотина

Разделка сталей и более мягких сплавов может требоваться постоянно и в больших объёмах. В производственных условиях, домашних мастерских и небольших частных цехах находят применение станки и устройства с различной степенью механизации:

• ручная гильотина – сооружение рамного типа, имеющее в основе длинный твердосплавный нож;
• пресс-ножницы – гильотина, приводимая в движение электрическим или пневматическим приводом;
• пресс – более обстоятельный агрегат, изготовленный в виде полноценного оборудования;

станок для высечки – позволяет обработать лист металла и получить в нём отверстия требуемой формы и плотности.

Устроена гильотина сравнительно просто. На фундамент устанавливается несущая рама, на которой монтируются остальные узлы. Корпус, ножи, привод, трубопроводы (кабельные трассы) и органы управления создают техническую возможность рубки листового и другого проката, например, швеллер или уголок. Довершается агрегат защитными ограждениями и системами сигнализации.

Ручная гильотина

Интересна гильотина наличием диапазона регулируемых параметров:

• тип металла и его механические характеристики (обработка алюминиевого сплава и легированной стали потребует приложения отличающихся усилий);
• оптимальный угол α, «альфа» (характеристика взаимного расположения задней грани инструмента и разрезаемой поверхностью);

Схема гильотины

• скорость подачи ножа;
• рабочее давление, создаваемое ножом.

Настройка проводится механическими или электронными компонентами.

Пресс-ножницы

Основное достоинство механизированного оборудования – высокое КПД и возможность работы с большими толщинами. Механизированной промышленной оснастке присущи как гибкость в применении, так и высокая специализация:

• разделка листового проката любой толщины в зависимости от мощности установки;
• создание уникальных угловых вырезов;

• проработка проёмов в сортовом и фасонном прокате;
• получение узкоспециализированных объектов (к примеру, канавок во вкладышах и втулках подшипников – помимо резания здесь также задействуется и рубка).

Крейцмейсель, молотки для рубки металла, фото

Первое приспособление предназначено для проделывания канавок и отверстий. Оно не больше среднего гвоздя, однако с его помощью можно деформировать металлическое изделие в нужной пропорции. На них изредка тоже производят шляпки, но чаще это просто небольшой инструмент из монолитного сплава, который имеет приплюснутую основную часть и ромбовидную, заостренную рабочую зону. Вот как он выглядит:

• зубило – используется для грубых операций;
• крейцмейсель – приспособление для снятия небольших фрагментов поверхности.

О молотках подробно рассказывать нет смысла, так как они ничем не отличаются от нам привычных. Их удельный вес составляем от 400 г до 800 в зависимости от размаха работ. Главное при выборе смотреть на надежность установления металлической части на рукояти, на отсутствие свободного хода.

Слесарная рубка металла — что это такое?

Рубка состоит в запланированном и контролируемом образовании требуемой формы детали из листового металла  Процесс входит в перечень стандартных операций слесарного дела, уровень сложности – низкий.

Суть: удалить лишний материал по намеченной форме и размерам с помощью буквально пары инструментов.

Слесарная рубка металла

На лист-заготовку наносится разметка, практикуется обработка заготовок по установленному шаблону.

Затем с небольшим отступом от линии ударами по зубилу молотком проводится разделение материала.

При аккуратных действиях качество детали будет достаточно высоким.

Единственная потребность – последующая обработка краёв: из-за ударного способа воздействия края будут выглядеть рваными.

Для чего применяется эта операция?

• удаление припусков и кромок на готовом изделии;
• получение готового изделия и листовых заготовок;
• снятие окалины и других дефектов товарного вида;
• получение углублений (канавок, пазов и т.д.).

Кому нужна эта операция?

• работникам машиностроительных и ремонтных организаций, литейных цехов, в автомобилеремонтных мастерских – там, где идёт работа с металлом;
• в строительстве и ремонте (внутренние и наружные работы);
• специалистам, занимающимся ремонтом техники;
• обывателям для домашних и хозяйственных нужд.

Инструменты, применяемые при рубке металла

Основное режущее лезвие находится внутри зубила. Оно выглядит так – деревянная ручка небольшой длины, широкое основание и сама заостренная кромка. иногда дерева нет вовсе или его заменяет прочный пластик, резина. Главное, чтобы по шляпке можно было бить молотком, то есть была широкая часть. Посмотрим на фото:

Имеет большое значение твердость клинка. Обычно применяют инструментальную сталь марок У7 или У8, а прочность не должна быть меньше, чем 53 HRC.

Теперь поговорим о заточке. Не всегда чем острее, тем лучше. Ведь при соприкосновении с достойной преградой, кончик просто может сломаться. Посмотрим на таблицу и определим угол, под каким нужно заточить зубило, в соответствии с обрабатываемым материалом:

Металл	Угол заточки, градусы
Сталь	60
Чугун и сплавы на его основе	70
Цветмет	35-45

Теперь о головке. В идеале она должна быть более мягкой, чем основание, именно поэтому старые образцы инструмента не очень хорошо подходят. Это обусловлено тем, что при ударе могут начать деформироваться, крошиться кромки. Тогда необходимо своевременно менять ручку. Если пользоваться неисправным зубилом, то можно попасть себе по пальцу.

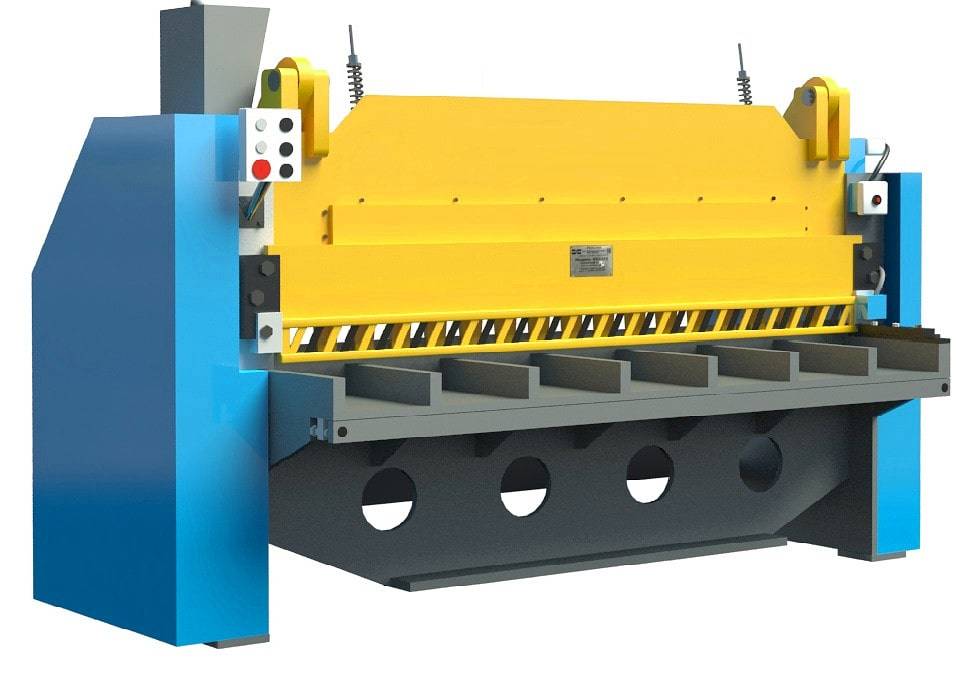

Приспособление для рубки металла – гильотина

Оборудование имеет гидравлический привод. Сама станина – очень тяженая и большая. С помощью аппарата можно производить только прямые надрезы (без закруглений) по горизонтали и вертикали. В случае необходимости можно вырезать нужные простые геометрические формы – квадраты, прямоугольники, ромбы и пр.

Обычно станок имеет дистанционное или компьютеризированное управление. ЧПУ позволяет заранее задавать формы, скорость разреза. Требуется производить математические вычисления, чтобы учитывать толщину заготовки и прочие параметры.

Иногда агрегаты являются комбинированными, то есть помимо лезвий гильотины имеются в составе ножницы по металлу, пресс. Это ускоряет работу и позволяет производить многофункциональные операции. Особенности машинизированного процесса:

• Высокая скорость.
• Точность произведения распиловки.
• Возможность отрезать даже минимальный край.
• Достаточно ровные кромки.
• Работа с металлическими изделиями большой толщины (арматура, толстые стенки).
• Действия слесаря заключаются только в настройке машины и слежении за процессом. Облегчение физического труда рабочих.
• Высокая производительность. Подходит для серийного производства.

К минусам же можно отнести большую стоимость и вес оборудования. Его может позволить себе не каждое производство.

Распиловка материала в промышленных масштабах

Рубку в промышленности используют не часто в связи с не самым качественным результатом. Метод гильотины применяют исключительно как промежуточный этап металлообработки. Но это экономически невыгодно – делать два задания вместо одного. Чтобы сразу получать идеальный срез, а также работать с более сложными геометрическими формами, чем линия, заводы оснащены специальными станками. Например, абразивным. Принцип его действия заключается в том, что газ под мощным давлением подает поток воды, смешанный с мельчайшим абразивом. Эта смесь отлично пробивает даже толстый металл, оставляя ровные кромки. Посмотрим видео:

Такое оборудование, а также газовое, плазменное, лазерное в основном оснащается пультом ЧПУ. Заготовка распиливается в соответствии с заранее обусловленным результатом, вычислениями.

Общая информация

Рубка металла это слесарная операция, заключенная в воздействии режущего либо ударного инструмента на металлическую заготовку. Процесс позволяет разделить ее на части, избавиться от лишних слоев материала, а также получить канавки и пазы. Режущим инструментом для рубки металла служит крейцмейсель или зубило, а ударным — молоток. Последний используется всегда при ручной работе, а первые два — в зависимости от желаемого результата.

Зубило предназначено для грубой работы и обрезания заусенцев. Состоит оно из 3 частей:

• рабочей (осуществляет рубку);
• средней (мастер держит зубило за нее);
• ударной (по ней бьют молотком).

Ручная обработка заготовок на производстве — энергозатратный и малопроизводительный процесс. Часто она заменяется на механическую.

Последовательность рубки металла зубилом такова:

• заготовка кладется на плиту или наковальню, а лучше — крепится в тисках;
• зубило ставится на линию разметки (место обрубания) вертикально;
• молотком наносятся легкие удары по контуру;
• далее следует глубокая рубка по проявившемуся контуру;
• заготовка переворачивается;
• удары зубилом производятся с другой стороны до окончания рубки.

Важно оставлять небольшую часть лезвия в прорубленной канавке, чтобы процесс был точным. Теперь — пара слов о проблемах, возникающих по ходу ручной рубки металла

Крейцмейсель, молотки для рубки металла, фото

Первое приспособление предназначено для проделывания канавок и отверстий. Оно не больше среднего гвоздя, однако с его помощью можно деформировать металлическое изделие в нужной пропорции. На них изредка тоже производят шляпки, но чаще это просто небольшой инструмент из монолитного сплава, который имеет приплюснутую основную часть и ромбовидную, заостренную рабочую зону. Вот как он выглядит:

• зубило – используется для грубых операций;
• крейцмейсель – приспособление для снятия небольших фрагментов поверхности.

О молотках подробно рассказывать нет смысла, так как они ничем не отличаются от нам привычных. Их удельный вес составляем от 400 г до 800 в зависимости от размаха работ. Главное при выборе смотреть на надежность установления металлической части на рукояти, на отсутствие свободного хода.

Какова суть раскройки металла?

Вне зависимости от задействуемой оснастки весь процесс рубки сводится к следующему.

Заготовку необходимо разметить – нанести форму отсекаемого элемента с учётом размеров и допусков на толщину реза. Последнее часто забывают – между тем для рубки металла следует запланировать рез от одной толщины заготовки.

При разметке важно задействовать максимум полезной площади – для этого оптимально предварительное планирование размещения. Особенно это касается сложных по форме изделий, а траектория их вырубки может получить ограничения по направлению и углам. . При рубке металла первая задача – закрепить материал. Это выполняется с помощью тисков или другого прижимного устройства

Популярна для этого обычная наковальня или просто массивный кусок металла.

При рубке металла первая задача – закрепить материал. Это выполняется с помощью тисков или другого прижимного устройства. Популярна для этого обычная наковальня или просто массивный кусок металла.

Рубка металла

Если работа производится силами механизации, дальнейшие операции сводятся к перемещению заготовки относительно опускающегося ножа. При ручной вырубке отсечение потребует как минимум 2 шагов:

• первоначально производятся слабые удары по намеченной линии – это требуется для установки контура рубки;
• по готовности всей линии или отдельной ее части (при сложной траектории) выполняется рубка – режущему инструменту сообщаются мощные удары.

В результате этого режущая кромка проходит именно по нужной линии отсечения лишнего. Без предварительной наметки движение острия будет затруднено, появляется риск его выхода на тело будущей детали.

Когда работа проведена по одной стороне, лист переворачивается, процесс повторяется для обратной стороны. При толщине материала более 2-3 мм это почти гарантированно потребуется. Если рубить сразу всю толщину, качество кромки будет неудовлетворительным.

Рубка металла

В результате описанных последовательностей постепенно удаляется металл по периметру, проявляется форма детали

При этом большую важность имеет безопасность: отдельные куски материала способны отлетать с большой скоростью

Для предотвращения травмирования необходимо:

надевать перед началом работ слесарные очки и перчатки;

• стараться сбить металл в таком направлении, чтобы его части не попадали на людей;
• организовать отсутствие посторонних в рабочей зоне, для чего допускается применение ширм;
• удары молотком – наносить без излишней силы, стараться не бить по тискам.

Весь рабочий инструмент следует содержать в целостности и порядке.

Если работа выполняется без тисков («горизонтальный» метод), суть не меняется:

• заготовка укладывается ровно, ее можно прижать так, чтобы линия реза была свободна (тяжелым предметом, струбциной);
• зубило предварительно затачивается – до получения требуемой степени остроты и кривизны;

• рубку производят в 2 этапа (подготовительно-наметочный и силовой), сплошной линией в одном направлении;
• при изгибании заготовки, если это мешает, периодически восстанавливается ее плоскостность (ударами молотка).

Инструмент для рубки.

Слесарное зубило представляет собой стержень, изготовленный из инструментальной углеродистой стали, состоящий из трех частей:

• — рабочей, имеющей клиновидную режущую часть на конце, заточенную под определенным углом;
• — ударной, суживающейся кверху и закругленной вершиной;
• — средней, предназначенной для обхвата инструмента кистью руки.

Рекомендуемые углы заострения зубила для некоторых материалов:

• — для твердых материалов (высокоуглеродистая сталь, бронза, чугун) — 70°;
• — для материалов средней твердости (углеродистая сталь) — 60°;
• — для мягких материалов (медь, латунь) — 45°;
• — для алюминиевых сплавов — 35°.

Крейцмейсель

отличается от зубила более узкой режущей кромкой и предназначен для вырубания узких канавок, шпоночных пазов и т.п.

Материалы (У7, У8,4ХС, 6ХС, ТХФ и др.) для изготовления крейц- мейселя и углы заострения, твердость рабочей и ударных частей те же, что и для зубила.

Для вырубания профильных канавок — полукруглых, двугранных и др. — применяют специальные крейцмейсели, называемые кана- вочниками,

отличающиеся от крейцмейселя только формой режущей кромки.

Заточка крейцмейселей и зубил производится на заточном станке. Не следует допускать сильных нажимов на затачиваемый инструмент, так как это приводит к перегреву и, как следствие, к отпуску режущей кромки.

Слесарные молотки с круглым бойком

• — № 1 весом 200 г применяются для инструментальных работ, а также для разметки и правки;
• — № 2 весом 400 г, № 3 — 500 г и № 4 — 600 г — для слесарных работ общего назначения;
• — № 5 весом 800 г и № 6 — 1000 г применяются редко.

Слесарные молотки с квадратным бойком

• — № 1 весом 50 г, № 2 — 100 г и № 3 — 200 г применяют для слесарноинструментальных работ;
• — № 4 весом 400 г, № 5 — 500 г и № 6 — 600 г — для слесарных работ: рубки, гибки, клепки и др.;
• — кувалды-молотки весом от 4 до 16 кг применяют при грубых и тяжелых работах.

Читать также: Схема включения реверсивного двигателя

Помимо обычных стальных молотков, в некоторых случаях применяют так называемые мягкие молотки со вставками из красной меди, резины или свинца.

Техника рубки. Для рубки используют возможно более прочные тиски. Правильное положение корпуса, держание (хватка) инструмента при рубке имеют большое значение.

Вес слесарного молотка выбирают в зависимости от размера зубила и толщины снимаемого слоя металла. При выборе молотка учитывают также и физическую силу рабочего. Удар осуществляют не за счет излишних мускульных усилий, ведущих к быстрому утомлению, а вследствие ускоренного падения молотка.

• — разрубание металла — зубило устанавливается вертикально и рубку ведут плечевым ударом;
• — вырубку заготовок из листового металла осуществляют на плите по линиям разметки контура изготовляемой детали;
• —рубку листового материала, как правило, ведут по уровню губок тисков;
• —рубку по разметочным рискам ведут строго по разметочным рискам. Первый удар наносят при параллельном губкам тисков положении зубила. Дальнейшую рубку выполняют при наклоне зубила на 25—30°;
• — рубка широких плоскостей является трудоемкой и малопроизводительной операцией, применяемой при невозможности прострогать заготовку;
• —рубку цветных сплавов рекомендуется проводить со смачиванием режущей части зубила мыльной водой или протирать промасленной тряпкой, а при рубке алюминия — скипидаром.

Рубкой металла называется процесс механического удаления с детали части металлического покрытия или разделение заготовки на несколько частей при помощи специального инструмента. Такая обработка применяется в тех случаях, когда другие методики воздействия невозможны или нерациональны. Гибка и рубка металла подразумевают проведение механического воздействия без предварительного подогрева заготовок. Это требует больших усилий, так как холодные детали хуже поддаются обработке.

Процесс рубки металла может протекать в ручном либо автоматическом режимах. Первый метод используется в основном на мелкосерийном производстве, где рабочему за смену необходимо обработать небольшое количество деталей и механизация производства будет нерентабельной. Для изготовления крупных партий продукции понадобится специальная гильотина для рубки металла.
