Снегокат с мотором своими руками из триммера

Какими бывают?

В старые добрые времена металлические лыжи штамповались тысячами и устанавливались практически на каждую модель, и на санях с рессорами дизайн лыж не был особенно важным. Уже много лет производители сотрудничают с различными поставщиками запчастей для обслуживания снегоходов, которые постоянно разрабатывают новые модели пластиковых лыж с улучшенными характеристиками.

Использование высокотехнологичных вариантов пластика позволяет лыжам изгибаться, чтобы не сходить с колеи.

Одни подходят только к какой-то одной конкретной модели с соответствующей маркировкой, а другие имеют более универсальное устройство для широкого применения. Эффективность зимней езды зависит от правильной конструкции и обеспечивает повышенную управляемость в любых условиях.

Вес каждой пластиковой лыжи составляет порядка 2 кг, ширина от 130 мм, длина от 1 метра. При этом опорная площадь составляет около 1 м2, что позволяет демонстрировать на удивление высокую проходимость в пухляке. Термопластик, из которого они изготовлены, обладает уникальными свойствами, большой гибкостью и способностью принимать на себя большую часть нагрузки при ударе.

Рекомендации

Кроме основных требований к работе, нужно учесть и более частные нюансы. Так, гусеничные снегоходы однозначно опережают колесные аналоги. Сделать гусеницу можно из старой грузовой покрышки. Первоначально срезают борт, а затем получают ленту бесконечной длины. Легковые покрышки тоже подойдут, но на их основе получают лишь маленькие гусеницы.

Ленту дополняют уголками либо полосками профильного сечения. Это будут своего рода зацепы. Для крепления зацепов иногда применяют самые простые болты. Передаточное соотношение определяется путем варьирования звездочек.

Катки либо варят из крупных труб, либо просто применяют готовые ролики. При желании гусеницы и лыжи используют от списанных «Буранов». Это вполне надежное и добротное решение, но его надо заранее учесть при составлении чертежей. Двигатель можно позаимствовать от бензопил «Дружба» и «Урал». Второй вариант легче, практичнее, мощнее и современнее. Кроме того, моторы «Уралов» эффективнее работают при отрицательной температуре.

Рули допускается брать от велосипедов, мотороллеров и скутеров. Однако в любом случае они должны быть максимально аккуратно соединены с двигателем. Именно ошибки при стыковке этих двух узлов приводят к серьезным проблемам. Особого смысла в создании тормозной системы нет. Все равно самодельные снегоходы не могут развивать высоких скоростей, а выезд на дороги общего пользования и уличные тротуары для них запрещен.

Не нужно забывать об опоре для сиденья (многие игнорируют это правило в процессе сборки). Большая величина опорного элемента не требуется, а вот устойчивость к нагрузке для него — на первом месте. В качестве балки иногда используют металлические водопроводные трубы диаметром от 15 мм. В любом случае надо предусмотреть ребра жесткости. Специальными стальными «косынками» подкрепляют стойки.

О том, как сделать детский снегоход из снегоката, смотрите далее.

На гусеничном ходу

Гусеничные опоры применяются чаще других, одновременно выполняя функцию движителей. Причина в высоком КПД и надежности. Такая конструкция позволяет развивать высокие скорости, сохраняя устойчивость и маневренность. Существует несколько вариантов того, как своими руками сделать гусеницы для снегохода:

  • из транспортерной ленты,
  • из покрышек грузовика,
  • из приводных клиновидных ремней.

Поперек транспортерной ленты надо прикрутить болтами распиленные вдоль оси пластиковые или ПВХ трубки не больше дюйма в диаметре.

С таким легким аппаратом может справиться даже ребенок.

Старые покрышки колес грузовика с зимним протектором тоже можно использовать в качестве гусениц, если отрезать от них боковины. Поперечины им не нужны, а вот обметать края леской с шагом в сантиметр придется, иначе покрышка быстро разлохматится.

Приводные ремни, так же, как транспортерную ленту, нужно оборудовать грунтозацепами. Несколько параллельных ремней, от 2 и больше, соединяют между собой поперечными прочными грунтозацепами, прикрепляя их к ремням заклепками или с помощью винтов. Расстояние между соседними зацепами должно равняться шагу ведущей звездочки.

Гусеницы из транспортерной ленты или ремней часто усиливают цепью, что увеличивает надежность и долговечность движителя.

В таких снегоходах легкость сочетается с надежным приводом.

Одна из разновидностей гусеничных снегоходов это мотособака, которая получила название по сходству с упряжной собакой для нарт. В ущерб маневренности была облегчена конструкция, тяговое усилие также увеличилось. Зато это самый эффективный механизм буксировки по снегу.

Для смены направления нужно прикладывать значительные усилия со смещением центра тяжести мотособаки.

Основные размеры для сборки двухместного снегохода, указанные на чертеже, помогут сделать езду комфортной. Остальные размеры будут зависеть от наличия запасных частей, схемы сборки.

При движении дискомфорт от встречного ветра ослабляют, установив мотоциклетное стекло и брызговики для ног. Но полностью закрыться на таком транспорте от холодного ветра невозможно. Для комфорта нужна полностью закрытая кабина, а значит вырастет вес и потребуется более мощный двигатель.

Снегоход с автомобильным двигателем предназначен для длительных поездок на большие расстояния. При теплоизолирующем материале кузова поездка сравнима с комфортом легкового автомобиля.

А самый простой способ достижения комфорта это просто поставить заднеприводный автомобиль на широкие опоры вроде лыж, гусениц или пневматических колесных камер, а также пустить привод штатных колес к снегоходным движителям и прикрепить переднюю лыжу к рулевой сошке.

Нелишним будет при изготовлении предусмотреть сменную схему замены колес на лыжи и обратно, если использовать для переделки запасные детали.

Актуальность и особенности эксплуатации

Снегоход на пневматике имеет ряд положительных характеристик по сравнению с обычными снегоходами:

  • довольно большая скорость;
  • высокая амортизация;
  • легкость управления;
  • простое строение;
  • мощный двигатель;
  • устойчивость к поломкам и деформациям.

Даже если поломка все же случилась, не составит труда починить аппарат своими руками даже в самых суровых условиях. На сегодняшний день снегоходы с таким строением все чаще используются. Самодельный аппарат даст вам определенный уровень свободы, так как вы легко сможете настроить машину под свои параметры и запросы. Для изготовления снегоходов своими руками не требуется высокая квалификация и знания в сфере инженерии, смастерить снегоход вы можете из старых деталей от транспортных средств и подручных материалов. Вам придется купить минимум запчастей, если в вашем гараже завалялись старые моторы, шины, большие транспортные лыжи и подшипники.

Будьте внимательны при выборе двигателя для устройства, он должен быть не слишком мощным, но достаточно выносливым. Оптимальными параметрами для мотора являются:

  • средний класс (мотоблок);
  • ручное управление;
  • сцепное устройство заднего типа.

Пневматик с таким двигателем будет расходовать немного бензина, не теряя маневренности, мощности и скорости. Одними из самых качественных моторов являются двигатели японской сборки, такие устройства проверены временем и испытаниями.

Перед тем как приступить к изготовлению машины, убедитесь, что в вашем распоряжении есть:

  • устройство, для прогиба труб;
  • аппарат для сварки;
  • мелкие необходимые детали.

Конечно, двигатель будет играть в создании транспортного средства самую важную роль.

Как из бензопилы сделать снегоход?

Снегоходы – это компактные, но достаточно проходимые агрегаты, которые давно активно эксплуатируются жителями регионов с большими объемами осадков. Тем не менее далеко не каждый желающий может позволить себе покупку этого агрегата. Из-за этого энтузиасты в области конструирования техники вынуждены разрабатывать собственные снегоходы, что сделать не так уж сложно. Главное – тщательно подготовиться к сборке и строго придерживаться правильного порядка действий.

READ Сделать ленточную пилу по металлу своими руками

Какие нужны навыки

Особых навыков для сборки самодельного снегохода не надо, но уметь работать со сваркой и иметь сварочный аппарат желательно. Для использования приведенных схем и чертежей, желательно уметь в них разбираться.

Стойка

Рулевая лыжа: 1 – полоз (капрон, лист s20, от детского снегоката); 2 – пружина (нормально растянутая, от заднего амортизатора мопеда); 3 – опорный подпятник пружины; 4 – подрез (дюралюминиевый уголок 20х20); 5 – крышка пружины (уголок 35х35); 6 – крепление пружины к крышке (болт М8 с шайбой); 7 – опорный рычаг (труба 30х30); 8 – пружина крепления стойки – вилки к рычагу лыжи (сталь, лист s2); 9 – пружина крепления опорного рычага к лыже (сталь, лист s2); 10 – оси (болт М8, 2 шт.); 11 – стойка поворотного кулака (велосипедная рулевая стойка с коронкой и частью вилки); 12 – рулевая сошка (сталь, лист s4); 13 – крепление рулевой сошки (типа М16); 14 – крепление подпятника пружины и пружины рычага к лыже (болт М5 с потайной головкой, 7 шт.); 15 – втулка рычага (стальная труба диаметром 30 мм); 16 – подшипник скольжения (капроновая втулка, 2 шт.); 17 – втулка стойки (стальная труба диаметром 30 мм). На виде сверху детали 11, 12, 13 поворотного кулака условно не показаны.

Для стойки берется несколько уголков 3х3 см и соединяются друг с другом при помощи металлических крепежей. Чтобы получилась площадка нужно прикрепить к соединенным стойкам лист металла. Это будет место для установки редуктора и вала цепной передачи.

Не забывайте про опору для сидения. Для нее надо взять стальной модуль и приварить его к основному каркасу. Модуль не обязательно должен быть крупным.

При помощи балки соедините перед рамы и передний мост. Для этих целей можно приспособить стандартную водопроводную трубу, которая имеет радиус не меньше 1,5 см. Понятно, что это должна быть не металлопластиковая труба, а металлическая. На конце приварить втулку руля, а по середине прикрепить стойку. Эта стойка и будет играть роль подрамника для мотора.

Обязательно прикрепите небольшие ребра жесткости в виде косынок в местах крепления стоек. Это необходимо для укрепления конструкции и обеспечения ей большего эксплуатационного срока.

Материалы для изготовления:

  • Детский снегокат.
  • Триммер (автор использовал Parther t281).
  • Насадка-рыхлитель с редуктором.
  • Колеса от садовой тачки — 2 шт.
  • Цепь.
  • Ножка от офисного стула.
  • Ручка от руля велосипеда на тормоза.

Весь процесс изготовления представлен на фото.

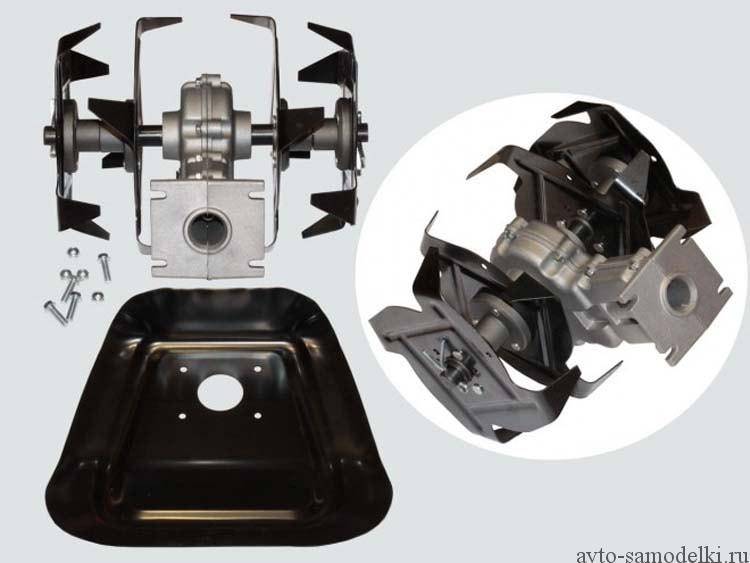

Первым делом разбираем насадку-рыхлитель.

Крепление от грунтозацепов нужно закрепить на дисках колёс.

Получился редуктор с парой колёс.

Чтобы колёса не буксовали по снегу, одеваем цепи.

Укорачиваем штангу триммера и приводной трос.

Крепление для редуктора делаем из ножки стула. К раме крепим с помощью вот такого крепления.

Лыжи можно усилить алюминиевым уголком.

Ручка газа, сделана из велосипедной ручки тормоза.

Вот такой получился снегокат с мотором от триммера, отличное развлечение для детей.

Конструкция разборная, легко помещается в багажник автомобиля.

Видео автора самоделки с испытаниями самодельного снегоката, прилагается.

Зимой передвижение затрудняется, потому нужен универсальный транспорт для езды по сугробам. Используя подручные средства, можно приступить к конструированию снегохода. При грамотном подходе самодельный снегокат станет незаменимым помощником зимой.


Начать сборку конструкции можно после разработки чертежей. От их точности зависит надёжность будущего транспортного средства.

Изготовить снегоход можно, взяв за основу одну из бензопил:

  • Дружба. Выполняет роль силовой установки. Получится несложное устройство без лишних деталей. Такой транспорт будет иметь достаточно большую массу при незначительно мощности, также отсутствуют кожухи безопасности. Двигатель пилы имеет мощность 1 кВт, работает на бензине. Вес инструмента 12 килограмм;
  • Урал. Более надёжный вариант с большей мощностью и меньшим весом. Инструмент экологичный, работает даже при минусовых температурах. Двухтактный двигатель пилы с мощностью 3,6 кВт. Масса инструмента 11,7 килограмм;
  • Штиль. Преимущество данной пилы в экологической чистоте и низком уровне издаваемого шума.

Определившись с бензопилой, можно взяться за конструирование снегоходной машины.

Конструкция состоит из таких деталей:

  1. Руля;
  2. Бачка под топливо;
  3. Силовой установки бензоинструмента;
  4. Втулки стойки рулевой лыжи (две трубы с диаметром 30 см);
  5. Управляющей лыжи;
  6. Гусеничного зубчатого колеса;
  7. Гусеничного полотна;
  8. Опорной основы;
  9. Опорного катка;
  10. Подкоса спинки-ограничителя;
  11. Натяжителя гусеничного полотна;
  12. Зубчатого колеса натяжения гусеничной ленты;
  13. Подшипника;
  14. Багажника;
  15. Водительского места;
  16. 1-й части цепной передачи;
  17. 2-й части цепной передачи;
  18. Держателя спинки водительского места;
  19. Ведомой звёздочки 1-й передачи;
  20. Ведущей звёздочки 2-й передачи;
  21. Звёздочки под 2-ю ступень цепной передачи;
  22. Звёздочки под 1-ю ступень цепной передачи;
  23. Рычага поворотного кулака;
  24. Тягового рулевой рейки;
  25. Сошки с рулевым валом;
  26. Балки переднего моста;
  27. Вала крепления гусеницы;
  28. Оси натяжения гусеничной ленты.

Снегоуборщик

Снегоуборочная машина представляет собой агрегат, который сгребает снег и отбрасывает его в стороны. Она работает по шнековому и роторному принципам.

Шнековые механизмы осуществляют 1-ступенчатый забор снежной массы. Устройство находится в передней части агрегата, по бокам и сверху прикрывается крышкой. В процессе вращения вокруг собственной оси шнек захватывает, перемалывает снег и лед, дробит их на мелкие фракции, передает внутрь техники на отбрасывающую лопату, затем на отводящий патрубок. Для свежевыпавшего снега подходят механизмы с гладкой кромкой, для залежавшегося — с зубчатой.

READ Настройка Карбюратора Бензопилы Своими Руками

В агрегате роторного типа снежный покров очищается ротором. Насадка крепится на приводной вал и работает, как пылесос. Лопасти выступают вперед, что намного облегчает захват снега. В самодельном снегоуборщике из триммера они делаются из качественного металла либо прочного пластика. Ротор создает увеличенную центробежную силу. Снег отбрасывается, проходя через патрубок, на расстояние до 12 м.

Для снегоочистителей подходят как электрические моторы, так и топливные.

Если радиус действия механизма в пределах дома, устанавливают электромотор от триммера, при этом учитывают гидроизоляцию агрегата. При проведении работ на дачных участках лучше установить бензиновый двигатель небольшой мощности.

На подготовительном этапе для снегоуборщика из триммера своими руками чертежи деталей и сборочных узлов разрабатываются по продуманному плану, технологии и исходя из наличия материала и оборудования. Для сборки используют схему газонокосилки.

Необходимое оборудование для изготовления самодельной машины:

  • Бензотриммер с прямой штангой и редуктором.
  • Стальной лист толщиной 1,5 мм или металлическая бочка.
  • Фреза с зубьями.
  • Набор инструментов:
  • дрель;
  • сверла;
  • гаечные ключи.
  • Болгарка.
  • Сварочный аппарат.
  • Из листа стали вырезают 4 прямоугольника 25х10 см.
  • Один из углов длинной стороны детали обтачивают в форме лопасти.

Дефлектор делают из металлических полосок 30х15 см, изгибают, приваривают бортики высотой 10 см. Для лопатки берут заготовку 30х40 см, загибают края на высоту 2 см.

Для того чтобы сделать снегоуборщик своими руками из триммера, выполняют такой алгоритм действий:

  • снизу бочки отступают 15 см, обрезают по кругу;
  • на дне конструкции сверлят отверстие для выступа редуктора и 3 дополнительных — для крепления щитка;
  • с боковой стороны делают квадрат со стороной 10 см для выгрузки снежной массы;
  • 1/3 передней части конструкции закрывают металлическим листом так, чтобы квадратное отверстие располагалось по центру заслонки;
  • готовые лопасти ротора крестом приваривают к диску бензотриммера;
  • к корпусу агрегата в месте выброса снега устанавливают дефлектор и проходят сваркой;
  • снизу крепят лопатку;
  • производят монтаж редуктора, закрепляя болтами;
  • вставляют ротор.

Во время работы пользуются сварочным аппаратом. Сварка по тонкому металлу — сложный технологический процесс, с которым может справиться только профессионал. Поэтому лучше при изготовлении некоторых деталей воспользоваться услугами опытного сварщика.

Ледобур из бензокосы

Бензокосу можно переоборудовать в ледобур. Заводские аналоги – это довольно сложные и мощные устройства. Конструктивно техника представляет собой соединенный с двигателем (в большинстве случаев устанавливаются двухтактные агрегаты) шнек. Промышленные аппараты оснащаются автоматическими системами обеспечения безопасности, которые выключают ледобур в случае неисправности и исключают возможность случайного запуска. Различаются модели также количеством скоростей: одно- или двухскоростные.

Для любителей зимней рыбалки покупать заводской агрегат накладно, а ручным устройством при большой толщине льда работать тяжело. Поможет сэкономить силы и средства переделка старого триммера в ледобур.

Кроме бензокосы, в работе понадобится бур (заводской или самодельный) и инструменты для сборки итоговой конструкции. Сложность заключается в креплении рабочей части к триммеру. Здесь многое зависит от имеющейся модели мотокосы.

В следующих роликах показано, как работает изготовленный из триммера ледобур:

Последний видеоролик содержит возможный вариант крепления бура к бензокосе.

По сравнению с промышленными аналогами, самодельный ледобур – это маломощное устройство, но для бурения лунок хватит с головой. Также аппарат мало весит, что позволяет его легко транспортировать.

Можно ли собрать детский снегоход самому?

На самом деле существует множество различных способов собрать своими руками детский снегоход. Для этого можно использовать множество разнообразных комплектующих. Рассмотрим на примере один из возможных вариантов такой сборки.

Прежде всего, необходимо продумать заранее конструкцию агрегата, детали которой несложно будет приобрести или изготовить самостоятельно. Хорошей проходимости по рыхлому или глубокому снежному покрову ожидать, конечно, не приходится, но мощности самодельного агрегата будет вполне достаточно для того, чтобы, например, отбуксировать сани с седоками или несколько «Аргамаков».

Чтобы сделать агрегат самому, можно взять мотор от мотоблока на 6 л.с. В качестве движителя, например, можно взять часть гусеницы от старого снегохода. В Интернете можно заказать специальный набор для мотоциклов, в котором вместо переднего колеса устанавливается лыжа, а также небольшой гусеничный движитель. Пользуясь такими приспособлениями, всегда можно сделать своими руками небольшой снегоход. В качестве каркаса можно использовать несколько металлических труб. Можно сделать разборную раму своими руками и закрепить на ней сиденье от старого скутера и руль от велосипеда. Если есть возможность выбора, для удобства хранения и транспортировки можно установить съемный двигатель.

Рекомендуем почитать: Рейтинг лучших детских колясок для новорожденных 2020-2021

Чтобы сделать стойки для лыж, можно собрать своими руками конструкцию из вилок и рамы от велосипеда. Отдельные элементы можно скрепить между собой болтами. Чтобы собрать и разобрать такой самодельный снегоход, понадобится всего несколько минут. Никаких инструментов для этого вообще не потребуется. Двигатель монтируется на съемной платформе. Приводом на задний вал движителя служит обыкновенная цепь от мотоцикла.

Самодельный снегоход не должен разгоняться быстрее 20 км/ч. Для этого необходимо подобрать соответствующее передаточное соотношение. Лучше всего соединять переднюю и заднюю часть снегохода шарнирно. Таким образом, на самодельный агрегат не нужно устанавливать амортизационные пружины.

На раму своими руками можно установить сиденье от скутера. Благодаря этому самодельный снегоход будет удобным не только для детей, но и для взрослых. Скорость такого средства передвижения не будет высокой. К тому же такой самодельный агрегат практически не имеет наката из-за сопротивления гусеницы и трансмиссии. Лучше всего сделать своими руками тормозную систему или устройство для экстренной остановки мотора. На самодельный руль можно установить ручку газа. По мере увеличения оборотов мотора возрастает и скорость средства передвижения. При сбросе газа прекратится ускорение и самодельный снегоход остановится.

Подобное средство передвижения можно сделать своими руками, используя мотор от скутера. Комплектующие для движителя можно заказать в Интернете или использовать старые запчасти от мототехники, которые есть под рукой. При желании всегда можно сделать детский снегоход самостоятельно. Если сравнивать с заводскими образцами самодельные средства передвижения, удастся определить их преимущество в легкости и компактности, а также в возможности хранения и транспортировки

Отличия в мощности двигателя может не оказаться, а если обратить внимание на техническое оснащение, лидирующие позиции почти всегда будут занимать фирменные агрегаты

Снегоход с мускульным приводом или снегоход из велосипеда своими руками

Снегоход не обязательно должен иметь мотор. Можно сделать отличный снегоход из велосипеда. Что он представляет из себя и как его сделать, читайте в нашей отдельной статье.

Фактически, такой снегоход — это обычный велосипед с высокой проходимостью.

Самодельные снегоходы позволяют легко передвигаться по заснеженному пространству даже при отсутствии накатанной поверхности. Порой достаточно потратить совсем немного времени и вы получите великолепное транспортное средство, в которое вложена душа и в качестве которого вы будете уверены.

Читать также: Лимонная кислота для очистки стиральной машины

Сделать снегоход очень просто при наличии необходимого инструмента и материалов. Вполне хватит набора инструментов продвинутого автолюбителя и простенькой сварки.

Всегда возникает вопрос: как сделать гусеницу для снегохода?

Используется несколько вариантов:

  1. Берется старая покрышка, срезается её борт и получается бесконечная лента. Если взять покрышку от грузовика, то получится гусеница приличного размера.
  1. Делается лента, к которой прикрепляются вспомогательные уголки или профильные полоски. Они выполняют роль зацепов. К ленте же их можно крепить даже с помощью обычных болтов.

Дальше всё уже готово. Остаётся сделать раму и систему катков. Передаточное отношение можно комбинировать из звездочек велосипеда или мотоцикла. Цепи можно также позаимствовать у этих транспортных средств. Катки можно сварить из трубы большого диаметра, а можно взять готовые ролики.

Двигатель же берется готовый, потому что это самая высокотехнологичная часть всей установки. Её в гаражных условиях сделать не получится.

Снегоход — хорошее транспортное средство передвижения в зимнее время. Он способен развивать скорость до 70 км/ч, отличается высокой маневренностью и довольно экономичен. К сожалению, стоимость фирменных изделий достаточно высока, и не каждый человек может их приобрести. Однако выходом из сложившейся ситуации могут стать самодельные снегоходы. Изготовить их можно из подручных материалов и их цена будет сравнительно низкой.

2 План переделки мотоблока в снегоход

В первую очередь нужно продумать, как будет выглядеть ваш будущий «монстр», и перенести свои мысли на чистый лист бумаги. Если с черчением у вас проблем нет, то мысли можно изобразить в виде чертежей – это будет наилучшим вариантом, так как снижается риск ошибиться в расчетах. Также не лишним будет сделать макет, в качестве материала можно взять, например, картон.

Затем составьте список необходимых деталей и инструментов, которые пригодятся вам в реализации задуманного. Докупите недостающие запчасти. Убедившись, что все необходимое у вас в наличии, можете приступать к следующему шагу.

2.1 Этапы сборки

В целом сборку снегохода из мотоблока можно поделить на несколько этапов. Однако универсального плана нет, и каждый может выполнять работу в той последовательности, в которой ему более всего удобно.

сборка рамы снегохода

Большинство конструкторов-любителей действуют в такой последовательности:

Изготовление рамы:

• подготавливаются прочные трубы. Наиболее подходящий вариант – рама мотоцикла; • посредством трубогиба создается желаемая форма; • точечной сваркой проводится соединение труб.

Монтирование деталей:

• неразрывным швом закрываются все имеющиеся стыки; • к раме приваривается кронштейн, на который крепится силовой агрегат (мотоблок); • устанавливается сам мотоблок; • установка сидения и других деталей (полозья, рулевые колонки, амортизаторы и прочие).

Особое внимание следует уделить точности расчета размеров деталей. Это нужно сделать, чтобы не пришлось в итоге разбирать и переделывать свое детище из-за неправильно вымеренной длины какой-нибудь трубы, к примеру

Снегоходная приставка должна выполняться строго по выбранному чертежу

Снегоходная приставка должна выполняться строго по выбранному чертежу.

2.2 Особенности сборки снегохода из мотоблока

Одной из основных особенностей и проблем, возникающих при сборке снегохода, можно назвать вопрос с гусеничной ходовой частью.

Некоторые мастера изготавливают гусеницы самостоятельно. Те, кому это не под силу, идут в специализированные торговые точки и покупают готовые заводские изделия. Зачастую можно встретить самодельный снегоход с половиной гусеницы серии Буран. В таком случае вес всей ходовой части, вместе с двигателем, равняется 20-30 кг.

Второй по значимости особенностью можно назвать реализацию ведомой части снегохода, которая крепится к мотоблоку. В качестве места для пассажиров и багажа можно использовать практически все, что приходит на ум. Например, можно установить на раму старое кресло или табурет. Можно и вовсе прикрепить к мотоблоку обычные сани, такие варианты также были замечены. А можно оборудовать раму несколькими сидениями, а к задней части прикрепить сани, которые будут играть роль багажника.

Варианты сидений для снегоходов

Третьей особенностью являются лыжи. В случае установки саней вам, вероятней всего, не придется возиться с подбором нужно размера лыжней и их конструкцией

Но, если лыжни вы собираетесь делать своими руками, то рекомендуем обратить внимание, что пластмассовые лыжи будут плохо сцепляться со снежной поверхностью, поэтому выбор материала должен быть продуманным. Также не поленитесь установить на них подрезы из металлического прута

Оптимальная толщина прута 8 мм в диаметре

Оптимальная толщина прута 8 мм в диаметре.

Также стоит отметить, что готовый снегоход, который вы сделали из мотоблока, будет неполноценным, если не дополнить его амортизаторами. Хоть это и не самая важная деталь, все же, улучшить качество езды и прибавить немного комфорта она способна. Хорошим вариантом здесь являются амортизаторы, которые ранее были установлены на рамах старых мотоциклов. Но для лучшего эффекта рекомендуется сделать такую конструкцию, которая позволит установить новые амортизаторы.

2.3 Рекомендации по эксплуатации снегохода

Невзирая, что никто не обязывает вас регистрировать самодельный снегоход из мотоблока, правило дорожного движения соблюдать все же стоит. По меньшей мере, не садитесь за руль в нетрезвом состоянии, не ездите на максимальных скоростях и старайтесь избегать опасных переездов (например, замерзших водоемов).

Самые успешные умельцы собирали таких самодельных «зверей», которые разгонялись до 70 км, а часть из них и вовсе могла рвануть до 80 км, но это были машины профессионалов. Однако среднестатистический самодельный снегоход развивает скорость 25-30 км/ч.

Как сделать снегокат с двигателем от бензопилы своими руками

Чтобы сделать детский бензоснегокат своими руками, мотор можно взять от бензопилы. Например, распространенные варианты:

«Дружба» – простая, устройство будет без лишних деталей. При этом вес составляет 12 кг, а мощность небольшая – 1 кВт

Еще один минус – нет кожухов безопасности, что особенно важно для детей.
«Урал» – вес примерно такой же (почти 12 кг), при этом мощность значительно больше – 3,6 кВт. Двигатель двухтактный, работает даже на морозе.
«Штиль» – пила средней мощности, зато она работает не так шумно

Не дает сильные выхлопы, что тоже важно для детей.

Необходимые материалы и инструменты

Для изготовления снегоката с мотором своими руками понадобятся готовые конструкции и установки: бензиновый двигатель, руль, ветровое стекло, сиденье, ходовая часть, амортизаторы. Спинку для снегоката можно взять готовую или сделать своими руками.

Для работы нужно подготовить такие материалы и инструменты:

  1. Сварочный аппарат с электродами.
  2. Труба дюралюминиевая Д16.
  3. Подшипники: 2 шт. по 16 мм, 1 шт. – 10 мм.
  4. Заглушки для пластмассовых труб – 2 шт.
  5. Звездчатый элемент.
  6. Траки по 5 см.
  7. Фанера, пластик либо стеклопластик (обшивка).
  8. Стальные валы.
  9. Труба для рамы диаметром 25 мм.
  10. Алюминиевый профиль (буквой «П»).
  11. Стальная труба профильная сечением 20*20 мм.
  12. Крепежные элементы (гайки, болты).

Чертежи и схема сборки снегоката

Самый простой вариант – взять уже готовый детский снегокат и монтировать мотор своими руками. При желании и наличии нужных элементов конструкцию можно собрать и самостоятельно, взяв двигатель, руль, изготовив ходовую часть и другие детали. За основу можно взять готовый чертеж.

При сборке изделий своими руками необходимо соблюдать правила техники безопасности

Пошаговая инструкция по сборке снегоката с мотором состоит из таких этапов:

  1. Сначала нужно сделать раму. С помощью точечной сварки стальной лист толщиной 2 мм соединяют посередине всей конструкции. Здесь будет вмонтирован вал цепной передачи, а также редуктор.
  2. Посередине рамы располагают сиденье. Сделать это можно самостоятельно – тогда на сборке снегоката с мотором своими руками получится сэкономить.
  3. Опорную основу скрепляют балкой с траверсами переднего моста. В качестве связующего элемента можно использовать водопроводную трубу диаметром 15 мм и больше. На концах приваривают втулки под руль, а в середине монтируют стойку.
  4. Следующий этап сборки снегоката с мотором своими руками – это стойка. Для монтажа используют стальные уголки со сторонами 30*30 мм. Их соединяют стальными поперечинами – для этого подойдут косынки 2 мм. На эту стойку будет крепиться мотор.
  5. Гусеницу берут уже готовую, например, от снегохода «Буран». Заготовку нужно укоротить на 50 см. Гусеницу закрепляют транспортной лентой. А зубчатые колеса изготавливают из картонных листов толщиной 15 мм.
  6. Приводной вал изготавливают из трубы толщиной 14 мм. Зубчатые колеса фиксируют верхним фланцем, а сзади приводного вала приваривают цапфы (наконечники).
  7. Теперь нужно прикрепить мотор самоката. Сделать это тоже можно своими руками в домашних условиях. Для этого берут исправную установку, приваривают и монтируют к задней части.
  8. Для изготовления звездочек нужно взять два наконечника, причем правый должен быть длиннее, чем левый (чтобы сделать шпоночный паз, который зафиксирует звезду цепной передачи). Звездочку фиксируют с помощью гайки с предварительно проделанной резьбой.
  9. Руль снегоката тоже можно сделать самому. Для этого берут готовое устройство от велосипеда или скутера. Для правильной установки необходимо разместить его по центральной оси так, чтобы тяговое усилие хорошо управляло лыжами.
  10. На последнем этапе можно поставить ветровое стекло, а также фары для освещения в темное время суток. Монтировать тормоза своими руками для детского снегоката с электромотором или бензиновым двигателем необязательно, поскольку транспорт не набирает большую скорость. При необходимости можно всегда затормозить ногой или отпустить газ.

Готовый снегокат с мотором, собранный своими руками, ничем не уступает заводской конструкции

Общие правила конструкций

Самоделки для движения по снегу разнообразны по внешнему виду, размерам, компоновке, мощности и даже по принципу перемещения. Но в каждой разновидности есть узлы, обеспечивающие необходимые снегоходам свойства, а именно:

  • Не проваливаться в снег.
  • Передвигаться по поверхности с минимальным трением и в нужном направлении.

Очевидно, что вероятность просесть в снег и сила трения зависят от веса агрегата, площади контакта, формы поверхности соприкосновения со снегом. Конечно же, свое влияние оказывает состояние снега, но которое нужно учесть.

Для выполнения главного предназначения в конструкции снегохода всегда присутствуют следующие узлы:

  • опоры в виде полозьев, колес или гусениц для удержания веса конструкции с пассажирами на поверхности снега,
  • двигатель с редуктором, передаточным устройством и топливным баком,
  • движители, толкающие конструкцию вдоль поверхности снега,
  • рулевое устройство, изменяющее вектор взаимодействия со снегом для поворота,
  • рама, на которую монтируются все узлы.

Изготовление самоделок упрощает наличие деталей от специализированной техники. Часто берутся запчасти от снегоходов Буран или любых инструментов и средств передвижения с мотором скутеров, мотоциклов, мотоблоков. Область для творчества при создании каждого узла огромна. Существует множество разнообразных и проверенных решений для каждой детали.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
