Снежный отвал для мотоблока своими руками

Особенности конструкции

Для начала определимся с самой конструкцией. Мотоблочная отвал лопата являет собой изогнутую рабочую поверхность, которая состоит из следующих элементов:

жесткой рамы;
ребер жесткости;
изогнутого стального листа толщиной 2 мм.;
пяток (2 шт.);
ножей (металлического и резинового).

Металлический нож используется при земляных работах, когда нужно разровнять грунт и т. д. В случаях, когда проводится уборка территорий от снега, мусора и т. д. используется резиновый нож (щадящий), который защитит и саму насадку от повреждения при контакте с твердым покрытием, и тротуар (плитка, асфальт, бетон).

Лопата-отвал

Стандартная лопата имеет ширину 100 см. и высоту 40 см.

Существует два типа мотоблочных отвалов, которые имеют некоторые визуальные отличия в своей конструкции:

Лопата-отвал.
Ковш.

Лопата-отвал для мотоблока предназначается только для очистки территорий от мусора, снега, используется для разравнивания щебня, грунта и песка. Ковш с обоих торцов закрыт наваренными пластинами, поэтому кроме уже описанных действий, может еще использоваться для погрузки того самого песка, земли, снега, мусора и т. д.

Предлагаем посмотреть фото, где видно, чем лопата отличается от ковша:

Лопата к мотоблоку

Ковш к мотоблоку

Тип установки относительно мотоблока

Благодаря относительной простоте конструкции, сравнительно небольшому весу (до 16 кг.) и большому функционалу выполняемых работ, отвалы могут крепиться как к средним, так и к тяжелым мотоблокам.

В зависимости от конструкции самого мотоблока, навес может присоединяться:

к передней части;
сзади моторизированного устройства, при учете того, что рулевая колонка последнего разворачивается на 180 градусов вокруг своей оси.

Расположение рабочего органа

Существует два типа отвалов:

регулируемые (поворотные);
нерегулируемые.

Поворотные отвалы — универсальные, так как позволяют выставить необходимый угол атаки:

правый наклон;
левый наклон;
прямая установка.

Нерегулируемые навесы жестко закреплены в необходимом оператору положении (прямо, право, лево) и регулировке не подлежат.

Предлагаем посмотреть видео работы мотоблока с использованием прямого и поворотного отвала:

Разновидности сцепок к мотоблокам известных брендов

Сцепка — это незаменимое устройство, идущее в комплекте с мотоблоком, которое позволяет агрегатировать различное навесное оборудование. В зависимости от марки мотоблока, его конструкции, изменяется и конфигурация самой сцепки. Кроме того, сцепки также бывают регулируемыми (угол атаки, горизонталь) и нерегулируемыми.

Существует несколько типов креплений:

Типа “Зирка”-41

“Нева”

Съемное крепление Zirka-105

Типа «ЗУБР»

Типа «Форте»

Универсальное

Сцепка для КИТ-набора, оснащенная передним подъемным механизмом

Типы подъемного механизма

Подъемники позволяют поднимать и опускать рабочий орган (отвал для мотоблока), производить погрузочно-очистительные работы. Существует несколько разновидностей подъемников:

ручные, или механические (рычаг);
гидравлические (с использованием гидронасоса).

Как сделать отвал для мотоблока из бочки

Старая металлическая бочка является хорошим материалом для лопаты. Однако толщина металла должна быть минимум 2 мм, а лучше – 3 мм. Тонкая жесть от нагрузки просто будет сгибаться. Чтобы получить заготовку нужного овала, бочку разрезают болгаркой вдоль на три равных сегмента.

Следующим этапом измеряют длину заготовки, от которой будет зависеть ширина захвата лопаты. Если бочка была высотой около 1 м, этого будет достаточно. Когда в наличии имеется низкая емкость, длины одной заготовки мало. Вырезанные сегменты сваривают между собой. Заготовки складывают внахлест, проваривают стыки с обеих сторон. Для усиления по шву можно просверлить отверстия, и поставить заклепки.

Если вырезанные из бочки сегменты маленькие, их сваривают между собой для получения нужной ширины лопаты

Чтобы собранный своими руками отвал для мотоблока из бочки хорошо чистил снег и не царапал тротуарное покрытие, лопату оснащают ножом. В нижней ее части по кромке заклепками или болтами крепят металлическую шину толщиной минимум 5 мм. Дополнительно сверлят отверстия шагом 100 мм под болты для крепления полосы транспортерной ленты. Резиновая накладка не даст металлической шине оставлять царапины на тротуарной плитке или асфальте.

Следующим этапом изготавливают раму прицепного устройства и регулировочный узел поворота отвала. Сначала по высоте лопаты находят ее середину. В этом месте на всю длину приваривают кусок профильной трубы сечением 40×40 мм. По центру перемычки приваривают полукруг, вырезанный болгаркой из металла толщиной 8 мм. В пластине сверлят три отверстия: одно по центру и два с отступом, чтобы получался поворот ковша вбок на 30 о.

Из профильной трубы аналогичного сечения сваривают саму раму прицепного устройства. Кронштейн получается в виде буквы «Г». Одну его сторону соединят с мотоблоком, а другую подводят к регулировочному узлу поворотов. Чтобы самодельную лопату на мотоблок для уборки снега можно было выставлять по высоте, приспосабливают регулировочный винтовой рычаг. Одну его сторону крепят к Г-образному кронштейну, а другую заводят в отверстие профильной трубы прицепного приспособления.

Навеска

Самодельный мотоблок или мотокультиватор дополняют всевозможным навесным оборудованием. Это делается для того чтобы расширить:

функционал;
область применения;
сезонность выполняемых работ.

Благодаря возможности компоновки, эксплуатировать самоделку можно в любой сезон, даже зимой, что позволяет круглый год задействовать технику. Помимо пахоты и культивирования навесным оборудованием производят вспашку земли, посадку и окучивание культур, выкапывание картофеля, а так же уборку территорий, заготовку сенажа. Если вдобавок к мотоблоку сделать прицепную тележку, то он сможет осуществлять ещё и транспортные функции, помогая перевозить тяжёлые, объёмные грузы. В связи с дороговизной оборудования для навески, многие стараются сделать его собственноручно, используя чертежи, эскизы, авторское видео.

Грохотная картофелекопалка

Изготовление картофелекопалки к самоделке начинают с подготовки кузова каретки, сваренного из проволоки и тонких прутиков. Понять такой процесс поможет представленный здесь эскиз (так же можно воспользоваться видео).

Рис.4. Грохотная картофелекопалка

На оси самоделки перед кареткой устанавливают лопату, сделанную из стального листа и повторяющую форму корпуса картофелекопалки. Сзади к ней приваривают прутики, слегка загнутые к низу.

Для изготовления плуга к мотокультиватору применяют высокопрочную легированную или листовую сталь толщиною не менее 3мм.

Рис.5. Самодельный плуг

Сначала на основе чертежа подготавливают лекало и переносят его на картон, а потом – на металл, после чего вырезают при помощи болгарки. Лемех плуга рекомендуется усиливать высокопрочным металлом, например, от дисковой пилы. Отвал и стойку можно сначала сделать отдельно, а затем соединить воедино, как показано на видео.

Такая конструкция менее уязвима и в случае поломки какого-то элемента, будет легко произвести его замену.

Прицеп

К готовому мотоблоку многие стараются сделать самодельный прицеп или адаптер, оснащённый водительским местом.

Рис.6. Устройство прицепа

1– держатель навесных орудий; 2– консоль; 3– водило; 4– подножка; 5– водительское сиденье; 6– рама; 7– кузов; 8– опорная балка; 9– болт М-8; 10– упорное кольцо; 11– колесо.

Раму для такого прицепа изготавливают из труб, уголков любого сечения. Для колёсной оси используют металлический стержень диаметром 30 мм. Кузов самодельного приспособления смастерить можно из досок, профнастила или листа металла толщиной 1,2-1,5мм. Для повышения прочности деревянный прицеп по углам усиливают металлическими пластинами, а сделанный из профнастила – дополняют рёбрами жёсткости.

Особенности изготовления разных отвалов

Отвал для мотоблока может быть выполнен из стального листа толщиной не менее 3 мм, размер устройства по завершению работ будет составлять 85*22*45 см.

Внутренние вспомогательные стойки должны быть выполнены из материала сравнительно большой толщины, так как они выступают в виде своеобразных ребер жесткости. В них также сверлятся отверстия для крепления лопаты к штангам мотоблока.

Отвал для мотоблока Нева

Отвал для снегоуборочной машины из мотоблока Нева выполняется по точно такой же технологии. В качестве крепления отвала может быть использован кронштейн, установленный на полозьях мотоблока. К ним также и крепится дно откидной опоры, расположенной спереди.

Для крепления используйте болты номенклатуры М 10. Нож лопаты для мотокультиватора Нева держится на болтах, имеет размеры 0,3*10*85 см.

Как сделать отвал для мотоблока своими руками?

Для того чтобы самодельный отвал получился как можно более качественным обязательно изучите чертежи. Они подскажут вам размеры и порядок крепления элементов приспособления для расчистки.

жестяные листы, толщиной не менее 3 мм. Размеры листов должны составлять 85 x 22 x 45 см;
1 металлическая стойка – для этого подойдет стальная труба;
4 ребра жесткости, толщиной около 4 мм;
полоса из стали такой длины, чтобы ею можно было охватить отвал. Толщина полосы должна составлять не менее 5 мм;
2 проушины для крепления тяги отвала;
набор шайб и гаек;
квадратная труба, сечением 4×4 см и длиной 1 м;
комплект сверл, диаметром 5–6 и 8–9 мм;
плоский кусок резины;
2 штанги, длиной 52 см каждая;
1 лист стали, толщиной 10–12 мм с размерами 60 x 60 см;
аппарат для сварки;
болгарка с дисками для резки стали;
перфоратор или электрическая дрель.

Имея под рукой все вышеперечисленные материалы и инструменты, вам будет проще изготовить навесной снегоуборщик для мотоблока. Правильный порядок действий выглядит следующим образом:

1. В первую очередь сделайте заборный ковш. Для этого возьмите ребра жесткости и сварите с них каркас с тремя горизонтальными и четырьмя вертикальными направляющими .Далее нагрейте газовой горелкой стальные листы и аккуратно согните металл таким образом, чтобы он получил форму ковша. Готовый элемент приварите к каркасу из ребер жесткости. В итоге у вас должен получиться снежный отвал идентичный тому, что показано на фото;

Далее сделайте нож для уборки снега – этот элемент должен измельчать слежавшийся снег и усилить снегоочиститель на мотоблок. Чтобы изготовить нож, возьмите стальную полоску и просверлите в ней 3 одинаковых отверстия, диаметр которых должен составлять 5–6 мм. Дистанция между ними не должна быть меньше 10 см. Далее закрепите нож болтами, положив между ним и ковшом резиновую прокладку;
Следующим шагом станет изготовление и монтаж механизма крепления. Отрежьте кусок трубы, сечением 4×4 см и приварите его к тыльной стороне ковша примерно посередине элемента. В средней части трубки приварите деталь в форме полукруга – для этого возьмите толстый кусок стали. В полукруге проделайте 3 одинаковых отверстия, которые в дальнейшем понадобятся для вкручивания болтов;
Далее возьмите такой же кусок трубы и сделайте из нее держатель, напоминающий по форме букву «Г». Один из концов держателя аккуратно вставьте в одно из отверстий в полукруге, а второй конец надежно закрепите на раме мотоблока;
Регулировать высоту подъема ковша можно посредством двух болтов, вкрученных в поверхность имеющихся углублений в квадратной трубе. Более детально об изготовлении снегоуборочного отвала расскажет видео.

Изготовление лопаты без подъёмного механизма

Конструкция навесного оборудования будет намного проще, если раму отвала зафиксировать в одном положении, а вот отвал минитрактора может вращаться влево и вправо.

Фиксация навески выполняется таким образом:

Железный диск с диаметром 15 сантиметров приваривается к лопате;
На диске просверливаются несколько отверстий для удобного использования. Оптимально – три отверстия;
Для фиксации лопаты в отверстия вставляют Г-образный штырь для удерживания всей конструкции;
К ковшу крепится удлинённая ручка;
Болты на конструкции подтягиваются и фиксируются;
Готовую конструкцию окрашивают.

Готовая самодельная навеска может не только убирать снег. В летний период минитрактор с отвалом может использоваться в качестве бульдозера для разравнивания почвы. Лопата может быть заменена щёткой для уборки территории. Принцип работы заводских отвалов-лопат такой же, но их конструкция не усилена, потому не может похвастаться надёжностью и прочностью.

Фрезы

Фреза — это универсальное навесное оборудование, которое может рыхлить и выравнивать землю, перемешивать удобрения и срезать сорняки. Существует два вида фрез для мотоблока:

Саблевидная. Это активная почвофреза, у которой изогнутые заостренные полосы равнонаправленны в разные стороны. По сути она такая же, как у культиватора. Такой фрезой хорошо работать на мягкой почве, которая регулярно обрабатывается. Для поросшей сорной травой лучше взять «гусиные лапки».

«Гусиные лапки». Насадка под названием «гусиные лапки» начала применяться относительно недавно. Здесь цельносварная конструкция с ножами, изготовленными по форме треугольника. Благодаря такой форме гораздо проще обрабатывать запущенные участки. Осенью таким оборудованием обрабатывают землю, уничтожая личинок вредителей, залегших на зимовку.

Самодельные отвалы

Сейчас многие предпочитают жить в собственных домах, и соответственно прилегающая территория занимает большую площадь. Для работы на приусадебном участке приобретаются мотокультиваторы, мотоблоки и мини-трактора.

Зимой уборка снега превращается в соревнование кто кого победит. И хозяева, обладающие моторизированной техникой, предпочитают убирать снег с ее помощью. Навесное оборудование на мотоблок стоит не дешево, поэтому умельцы предпочитают изготавливать его самостоятельно.

Широко распространен мотоблок отечественного производства «Нева». У него есть штатные места для навешивания приспособлений и резиновые колеса, которые приспособлены для езды по рыхлому снегу. Большинство самодельных отвалов изготавливались под Неву.

В интернете можно найти множество описаний и чертежи лопаты для мотоблока своими руками. Но перед изготовлением следует ознакомиться с характеристиками отвалов. Состав изделия:

исполнительный (рабочий) орган;
механизм поворота;
кронштейн крепления.

Углы поворота:

вправо на 30°;
влево на 30°;
прямо.

Поворот лопаты в сторону позволяет удалять снежную массу во время движения. Перейдя на сайты для мастеров-любителей, можно найти множество информации о том, как сделать отвал для мотоблока своими руками.

Отвал из баллона

Одним из подручных материалов для изготовления отвала считается газовый баллон. Его высота чуть больше метра, а рекомендованная ширина лопаты 1000 мм. Работы по изготовлению протекают в следующей последовательности:

С баллона стравить избыточное давление, если таковое было.
Обрезать с обоих сторон крышки так, чтобы ширина получилась равной метру.
Разрезать получившуюся трубу вдоль на две половины
При помощи сварочного аппарата соединить эти две половины так, чтобы высота отвала получилась около 700 мм.
Кронштейн для крепления изготавливается следующим образом. Из толстого металла вырезать косынку. В ней просверлить несколько отверстий, чтобы поворачивать лопату в разные стороны. К косынке приварить кусок трубы.
Полученное устройство приварить к лопате на высоте расположения кронштейна на мотоблоке.
Установка производится посредством толстого пальца.

Толщина баллона достаточная и усиления не требуется. Но можно нижнюю часть можно оборудовать плотной резиной, которая будет удалять рыхлый снег и не портить уплотненную дорогу. Для этого нужно взять жесткую резину от роторного конвейера.

Ширина резинового полотна 100−150 мм. В отвале электродрелью просверлить отверстия для закрепления резины. Чтобы надежно закрепить полотно необходима металлическая полоса 900х100х3 мм. В полосе и в полотне просверлить отверстия предварительно разметив по отвалу. Закрепить при помощи болтов.

Отвал из листовой стали

Некоторые мастера предпочитают пользоваться новым материалом, а не б/у элементами. Так можно изготовить самодельную отвальную лопату из стального листа толщиной 3 мм. Для усиления конструкции взять полосовую сталь толщиной не менее 5 мм.

Раскрой материала производится по чертежам. Полотно самой лопаты имеет четыре части: лобовая, нижняя и две боковые. Сваренная конструкция нуждается в усилении. Для этого в вертикальном направлении привариваются элементы, вырезанные из пятерки.

Далее, изготавливается поворотный механизм. Он представляет из себя ухо с отверстием для оси. Ухо приваривается к уголку, который крепится к отвалу. Ось закрепляется на одном конце трубы, а вторым концом фиксируется на мотоблоке. Требуемый угол поворота фиксируется пальцем (шкантом).

3 мм — толщина небольшая, поэтому требуется усиление. Вырезать из 3 мм листа полосу 850х100х3. Закрепить можно болтовым соединением, но придется сначала сверлить или прихватить полосу сваркой.

Как видно, для проведения работ понадобятся:

рабочий материал;
болгарка с дисками;
электродрель со сверлами;
болты с гайками;
сварочный аппарат с электродами;
гаечные ключи;
круглая или профильная труба.

Если вы имеете определенные навыки, работа не вызывает затруднений. А полученной конструкцией можно пользоваться не только зимой, но и летом. Выровнять площадку после строительных работ, разровнять место для детской песочницы и многое другое. Какую конструкцию выбрать — решать вам.

Самодельные отвалы

Сейчас многие предпочитают жить в собственных домах, и соответственно прилегающая территория занимает большую площадь. Для работы на приусадебном участке приобретаются мотокультиваторы, мотоблоки и мини-трактора.

Зимой уборка снега превращается в соревнование кто кого победит. И хозяева, обладающие моторизированной техникой, предпочитают убирать снег с ее помощью. Навесное оборудование на мотоблок стоит не дешево, поэтому умельцы предпочитают изготавливать его самостоятельно.

Широко распространен мотоблок отечественного производства «Нева». У него есть штатные места для навешивания приспособлений и резиновые колеса, которые приспособлены для езды по рыхлому снегу. Большинство самодельных отвалов изготавливались под Неву.

В интернете можно найти множество описаний и чертежи лопаты для мотоблока своими руками. Но перед изготовлением следует ознакомиться с характеристиками отвалов. Состав изделия:

исполнительный (рабочий) орган;
механизм поворота;
кронштейн крепления.

Углы поворота:

Поворот лопаты в сторону позволяет удалять снежную массу во время движения. Перейдя на сайты для мастеров-любителей, можно найти множество информации о том, как сделать отвал для мотоблока своими руками.

Отвал из баллона

Одним из подручных материалов для изготовления отвала считается газовый баллон. Его высота чуть больше метра, а рекомендованная ширина лопаты 1000 мм. Работы по изготовлению протекают в следующей последовательности:

С баллона стравить избыточное давление, если таковое было.
Обрезать с обоих сторон крышки так, чтобы ширина получилась равной метру.
Разрезать получившуюся трубу вдоль на две половины
При помощи сварочного аппарата соединить эти две половины так, чтобы высота отвала получилась около 700 мм.
Кронштейн для крепления изготавливается следующим образом. Из толстого металла вырезать косынку. В ней просверлить несколько отверстий, чтобы поворачивать лопату в разные стороны. К косынке приварить кусок трубы.
Полученное устройство приварить к лопате на высоте расположения кронштейна на мотоблоке.
Установка производится посредством толстого пальца.

Толщина баллона достаточная и усиления не требуется. Но можно нижнюю часть можно оборудовать плотной резиной, которая будет удалять рыхлый снег и не портить уплотненную дорогу. Для этого нужно взять жесткую резину от роторного конвейера.

Ширина резинового полотна 100−150 мм. В отвале электродрелью просверлить отверстия для закрепления резины. Чтобы надежно закрепить полотно необходима металлическая полоса 900х100х3 мм. В полосе и в полотне просверлить отверстия предварительно разметив по отвалу. Закрепить при помощи болтов.

Отвал из листовой стали

Некоторые мастера предпочитают пользоваться новым материалом, а не б/у элементами. Так можно изготовить самодельную отвальную лопату из стального листа толщиной 3 мм. Для усиления конструкции взять полосовую сталь толщиной не менее 5 мм.

Раскрой материала производится по чертежам. Полотно самой лопаты имеет четыре части: лобовая, нижняя и две боковые. Сваренная конструкция нуждается в усилении. Для этого в вертикальном направлении привариваются элементы, вырезанные из пятерки.

Далее, изготавливается поворотный механизм. Он представляет из себя ухо с отверстием для оси. Ухо приваривается к уголку, который крепится к отвалу. Ось закрепляется на одном конце трубы, а вторым концом фиксируется на мотоблоке. Требуемый угол поворота фиксируется пальцем (шкантом).

3 мм — толщина небольшая, поэтому требуется усиление. Вырезать из 3 мм листа полосу 850х100х3. Закрепить можно болтовым соединением, но придется сначала сверлить или прихватить полосу сваркой.

Как видно, для проведения работ понадобятся:

рабочий материал;
болгарка с дисками;
электродрель со сверлами;
болты с гайками;
сварочный аппарат с электродами;
гаечные ключи;
круглая или профильная труба.

Если вы имеете определенные навыки, работа не вызывает затруднений. А полученной конструкцией можно пользоваться не только зимой, но и летом. Выровнять площадку после строительных работ, разровнять место для детской песочницы и многое другое. Какую конструкцию выбрать — решать вам.

Мастерим отвал сами

Сделать отвал для уборки снега своими руками несложно, если у вас в хозяйстве есть сварочный аппарат, дрель, рулетка и болгарка.

Вот один несложный вариант такой конструкции для владельцев квадроциклов. Долго искать подходящий металл вам не придется, поскольку для этого вполне подойдет обычная 200-литровая стальная бочка. Аккуратно разрезав ее на 3 части, мы получим криволинейные сегменты для лопаты. Сварите по контуру два из них, и полученной 3-х миллиметровой толщины металла будет вполне достаточно для жесткости.

Нижнюю часть отвала нужно усилить ножом. Для этого потребуется стальная полоса толщиной 5 мм и длиной, равной ширине скребка. В ноже нужно заранее просверлить отверстия диаметром 5-6 мм и шагом 10-12 см для крепления предохранительной резиновой полосы.

Самые сложные и ответственные части всей конструкции – крепежная рама и подрамник, которые соединяют отвал с квадроциклом. Поэтому их лучше купить, чтобы не заниматься кропотливой съемкой установочных размеров под машиной. Самодельный снегоотвал приспособить к заводскому крепежу намного проще и работу эту можно сделать «по месту».

Для мотоблока конструкция крепежа намного проще и вполне может быть изготовлена в домашней мастерской. Для этого к отвалу, сваренному из двух половинок бочки нужно приварить квадратную трубу 40х40 мм для усиления. Затем к трубе приваривается полукруг из толстой стали с тремя отверстиями, которые необходимы для фиксирования угла поворота лопаты.

После этого из той же трубы сваривают Г-образный держатель, одна сторона которого вставляется в крепление на отвале, а другая с помощью болтов крепится к раме мотоблока. Для регулирования высоты подъема лопаты служат два болта А и Б. Они вкручиваются в отверстия, просверленные в отрезке квадратной трубы, приваренной к сцепному устройству и одеваемой на Г-образный держатель.

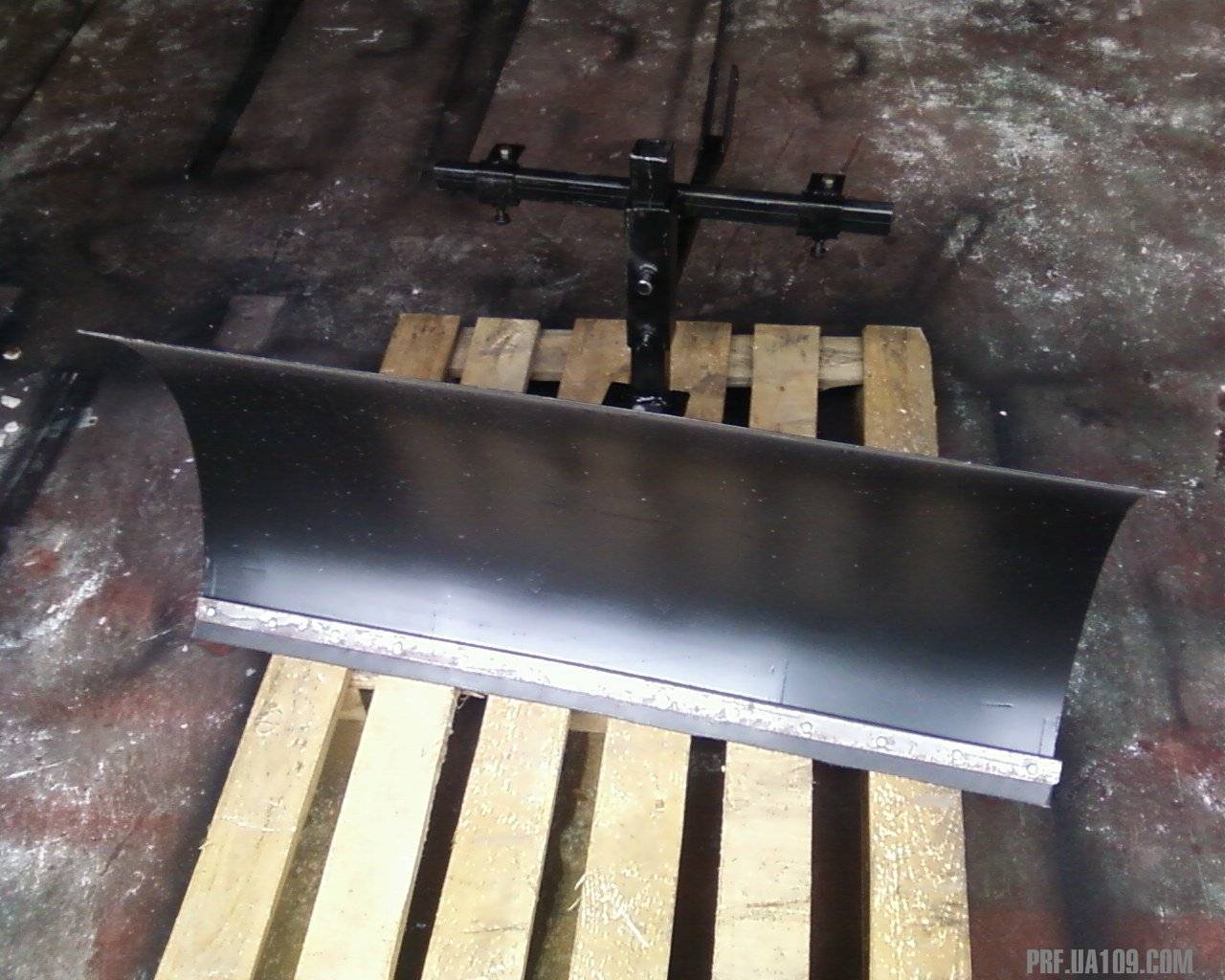

Вот решил смастрячить себе отвал для уборки снега, а то уже надоело лопатой упражняться с утра до вечера Правда в этом году снега еще не было, но жду с не терпеньем, так, как снежик простаивает, да и испытать отвал охота. хотя я его еще до конца не доделал, нужно приделать дугу из профиля от отвала к гитаре, дабы выровнять нагрузку на плиту при боковой уборке. вот как то так

Опять переделал свой отвал, думаю, что на этот год эксперементировать законьчу, получилось вот такое чудо Испытание прошли более чем успешно, прочистил сегодня около четырех километров дороги, все шпильки и болты остались на месте

Войдите или зарегистрируйтесь, чтобы комментировать.

Принцип работы со снегоотвалом для мотоблока

Как правило, на всех мотокультиваторах имеется штатный кронштейн для крепления навесного оборудования. Он вполне подойдет для присоединения фронтального отвала. При необходимости делается переходник, чтобы обеспечить возможность поворота ковша вправо или влево.

Предлагаем ознакомиться Удобрения из опилок для томатов

Крепление изготавливается таким способом:

С тыльной части ковша приваривается профильная труба. Для обеспечения прочности фиксации целесообразно дублировать сварочный шов несколькими болтами.
Выпиливается полукруг диаметром 20-25 см из листового металла толщиной 10 мм. Заготовка приваривается к профильной трубе. В ней по краю с интервалом 20 мм делаются отверстия для выставления угла ковша.
Из трубы квадратного сечения изготавливается держатель в форме буквы «Г». Короткая сторона держателя закрепляется на поворотном секторе, второй конец жестко фиксируется на кронштейне мотоблока. Для регулировки высоты ножа используются болты, вкрученные в переходник.

Более простым способом соединения является система проушин и зажимов, изготовленных из толстой листовой стали.

Вместо бочки материалом для лопаты послужит газовый баллон. Принцип изготовления навесного приспособления на мотоблок аналогичен, но имеется ряд нюансов:

Если в баллоне имеются остатки газа, его стравливают, открутив вентиль. Однако внутри еще может остаться не менее опасный конденсат. Бронзовый вентиль полностью выкручивают ключом из баллона и, перевернув его, сливают оставшуюся жидкость

Внимание! Конденсат из баллона ядовит, огнеопасен и имеет едкий токсичный запах. Нужно заранее продумать способ утилизации жидкости.С баллона отрезают торцевые заглушки и распускают его на две части. В баллон немного не до верха заливают воды

В баллон немного не до верха заливают воды

Болгаркой срезают верхнюю полукруглую заглушку. Воду выливают, после чего срезают нижнюю заглушку – днище.
Получившуюся трубу разрезают вдоль болгаркой на две половинки. Полукруглые сегменты сваривают между собой в длину.

Обычно масса отвала не превышает 20 кг. Подвесить его можно на любой мотоблок. В зависимости от модели агрегата, подсоединение навески производитель предусматривает к передней или задней части. Во втором варианте у мотоблока рулевая колонка имеет свойство разворачиваться на 180 о.

Самодельный отвал для мотоблока из газового баллона

Вместо бочки материалом для лопаты послужит газовый баллон. Принцип изготовления навесного приспособления на мотоблок аналогичен, но имеется ряд нюансов:

Если в баллоне имеются остатки газа, его стравливают, открутив вентиль. Однако внутри еще может остаться не менее опасный конденсат. Бронзовый вентиль полностью выкручивают ключом из баллона и, перевернув его, сливают оставшуюся жидкость

Внимание! Конденсат из баллона ядовит, огнеопасен и имеет едкий токсичный запах. Нужно заранее продумать способ утилизации жидкости.С баллона отрезают торцевые заглушки и распускают его на две части

В баллон немного не до верха заливают воды

Болгаркой срезают верхнюю полукруглую заглушку. Воду выливают, после чего срезают нижнюю заглушку – днище.
Получившуюся трубу разрезают вдоль болгаркой на две половинки. Полукруглые сегменты сваривают между собой в длину.

Дальнейшие работы по сборке своими руками отвала для снега на мотоблок основаны на выполнении тех же действий, что и с бочкой: изготовление ножа, рамы и поворотного механизма. Отличием является только то, что металл из баллона толще и прочнее. Усиливающую перемычку из профильной трубы можно не приваривать. Вместо нее на равном расстоянии от краев с тыльной стороны отвала приваривают держатели для рамы. Соединение ух и элементов сцепного устройства делают на болтах. Поворотный узел лопаты можно расположить непосредственно между сцепкой с мотоблоком и основной рамой отвала.

Конструктивные особенности отвалов

Отвал для мотоблока имеет такое строение:

рабочий орган: лопата-отвал или нож;
механизм регулировки угла поворота;
крепежный узел, обеспечивающий крепление лопаты на шасси силового агрегата.

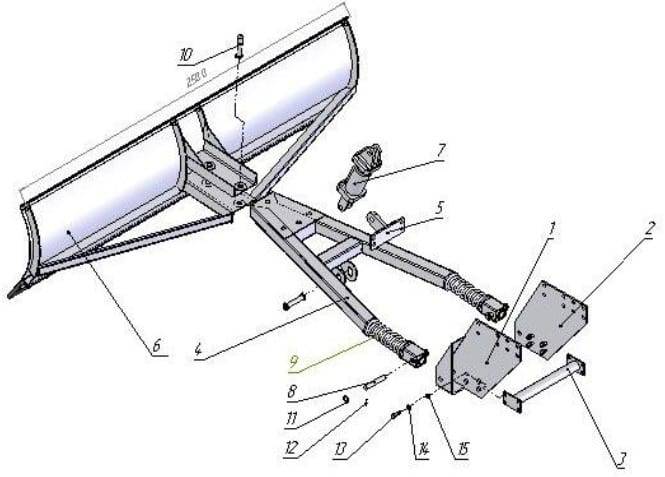

Схема мотоблока с отвалом

Чтобы уменьшить вибрацию инструмента во время работы и защитить его от механических повреждений, некоторые модели оснащают пружинно-возвратным механизмом, а на нож устанавливают кордовую резиновую ленту.

Отвал для мотоблока может быть оснащен такими насадками:

металлическими ножами для выравнивания грунта;
резиновыми пластинами для расчистки сугробов.

Выбирая модификацию инструмента, важно убедиться в возможности его установки на механический тягач. Резиновая пластина для отвала на мотоблок

Резиновая пластина для отвала на мотоблок

Facebook X ВКонтакте

Характеристика	Значение
Ширина забора снега	60 см
Высота	25 см
Дальность отброса снежной струи	7 м
Диапазон скоростей передвижения	От 2 км в час до 4
Снегоуборщик	Одноступенчатый
Вес	42 кг
Цена	15 150 руб.

Характеристика	Значение
Ширина забора снега	65 см
Высота	От 15 до 20 см
Дальность отброса снежной струи	От 3 до 5 м
Диапазон скоростей передвижения	От 2 км в час до 4
Снегоуборщик	Одноступенчатый
Вес	50 кг
Производитель	Россия
Цена	14 500 руб.
Гарантийный срок	1 год

Характеристика	Значение
Ширина забора снега	66 см
Высота	От 15 до 20 см
Дальность отброса снежной струи	От 3 м до 5 м
Диапазон скоростей передвижения	От 2 км в час до 4
Снегоуборщик	Одноступенчатый
Вес	42 кг
Производитель	Россия
Цена	18 900 руб.

Характеристика	Значение
Ширина забора снега	56 см
Высота	51 см
Дальность отброса снежной струи	До 15 м
Высота столба отброса снега	5 м
Угол поворота козырька	190 град.
Габариты	6756100 см
Диапазон скоростей передвижения	От 2 км в час до 4
Снегоуборщик	Двухконтурный
Вес	48,3 кг
Производитель	Россия
Цена	19 372 руб.
Гарантия	1 год

Снежный отвал для мотоблока своими руками

Особенности конструкции

Тип установки относительно мотоблока

Расположение рабочего органа

Разновидности сцепок к мотоблокам известных брендов

Существует несколько типов креплений:

Типы подъемного механизма

Как сделать отвал для мотоблока из бочки

Навеска

Грохотная картофелекопалка

Прицеп

Особенности изготовления разных отвалов

Отвал для мотоблока Нева

Как сделать отвал для мотоблока своими руками?

Изготовление лопаты без подъёмного механизма

Популярные модели снегоуборочных машин

Мегаладон-0,6 роторное оборудование к мотоблоку для уборки снега «Салют»

Снежный отвал Техас 92000160100 на мотоблок «Техаs»

См-0,6 снегоотбрасыватель на мотоблок «Каскад»

Снегоуборочная насадка на мотоблок «Крот»

Сп-56 приставка – снегоуборщик на мотоблок «Целина»

Фрезы

Самодельные отвалы

Отвал из баллона

Отвал из листовой стали

Самодельные отвалы

Отвал из баллона

Отвал из листовой стали

Мастерим отвал сами

Принцип работы со снегоотвалом для мотоблока

Самодельный отвал для мотоблока из газового баллона

Конструктивные особенности отвалов

Напишите комментарий Отменить

Вам это будет интересно

Материалы для зимних садов: как создать идеальное пространство

Как правильно выбрать инструмент для фрезерования металла? Советы!

Как выбрать розетки и выключатели: советы по выбору и дизайну.

Токарные работы: процесс и технологии обработки металла.

Как выбрать 48V батарею для погрузчика: советы и рекомендации.

Забивные сваи: для чего они нужны и как обеспечивают надежность?

Меню

Свежие записи
