Сортамент швеллеров стальных: таблицы, ГОСТ

Сортамент – швеллеp с паpаллельными гpанями полок

Номер сечения	Масса 1 м	Площадь сечения	I_x	W_x	I_y	W_y
кг	см₂	см₄	см₃	см₄	см₃
5П	4,840	6,160	22,800	9,100	5,950	2,990
6.5П	5,900	7,510	48,800	15,000	9,350	4,060
8П	7,050	8,980	89,900	22,500	13,900	5,310
10П	8,590	10,900	175,000	34,900	22,600	7,370
12П	10,400	13,300	305,000	50,800	34,900	9,840
14П	12,300	15,600	493,000	70,400	51,500	12,900
16П	14,200	18,100	750,000	93,800	72,800	16,400
16aП	15,300	19,500	827,000	103,000	90,500	19,600
18П	16,300	20,700	1090,000	121,000	100,000	20,600
18aП	17,400	22,200	1200,000	133,000	123,000	24,300
20П	18,400	23,400	1530,000	153,000	134,000	25,200
22П	21,000	26,700	2120,000	193,000	178,000	31,000
24П	24,000	30,600	2910,000	243,000	248,000	39,500
27П	27,700	35,200	4180,000	310,000	314,000	46,700
30П	31,800	40,500	5830,000	389,000	393,000	54,800
33П	36,500	46,500	8010,800	486,000	491,000	64,600
36П	41,900	53,400	10850,001	603,000	611,000	76,300
40П	48,300	61,500	15260,001	763,000	760,000	89,900

Швеллер гнутый равнополочный ГОСТ 8278-83

По ширине полок гнутый швеллер подразделяют на равнополочный и неравнополочный. Данный стандарт распространяется на гнутые стальные равнополочные швеллеры, которые изготавливают из холоднокатаной и горячекатаной стали обыкновенного качества, углеродистой качественной конструкционной и низколегированной. Гнутый швеллер производят на профилегибочных станах из рулонов.

По точности профилирования, согласно нормативным документам, изготавливается швеллер разной точности прокатки: высокой точности — А, повышенной — Б, обычной точности — В. Показатели технического уровня по этому ГОСТу предусмотрены для высшей и первой категории качества.

Отличие горячекатаного швеллера от гнутого.

Швеллер гнутый стальной представляет собой П-образное сечение, как и горячекатаный, но имеет более скруглённые внешние углы, более точные размеры. т.к. при производстве устраняются дефекты, имеющиеся у заготовки. При применении гнутого швеллера не требуется дополнительная обработка, в отличие от горячекатаного швеллера, гнутый имеет равномерную толщину изделия. Гнутый швеллер значительно легче горячекатаного проката, соответственно экономически выгоднее для покупателя.

Применение гнутого швеллера. Такой швеллер используется в промышленном и гражданском строительстве при возведении основы зданияна начальном этапе, он позволяет уменьшить нагрузку на фундамент. Гнутый швеллер применяется для каркасов перегородок, для облицовки стен. Его не используют, как горячекатаный, для конструкций, которые будут испытывать большие нагрузки, но применяют как дополнительный усиливающий элемент каркаса. В автомобильной промышленности и вагоностроении изготавливают рамные конструкции, дорожную и строительную технику с использованием гнутого швеллера.

Швеллер гнутый равнополочный характеризуется параметрами: швеллера, R- радиус кривизны, Xo – расстояние от оси y-y до наружной поверхности стенки.

По ГОСТ 8278 швеллер гнутый изготавливают длиной 3 — 11,8м: мерной длины, мерной длины с немерными отрезками, кратной мерной длины, кратной мерной длины с немерными отрезками и немерной длины. По требованию клиента выпускают швеллеры до 12м. Марки стали и технические требования соответствуют ГОСТ 11474.

Швеллер гнутый широко представлен на наших складах Московской области (лобня, Электроугли), в городах Орёл, Белгород, Нижний Новгород, Воронеж, Курск, Саратов,Самара, Казань,Ульяновск, Ростов-на-Дону, Краснодар, Пятигорск, Новочеркасск, Череповец, станции Новотитаровская. В Ростове-на-Дону и г. Курске производится гнутый швеллер по размеру заказчика. Толщина стенки производимого нами гнутого швеллера составляет 2,5 — 6 мм, высота: 40 — 250 мм, ширина полки: 32 -125 мм.

Таблица швеллеров ГОСТ 8278-83. Сортамент швеллеров гнутых, в основном изготавливаемых нами и предлагаемых с наших складов. Масса стального гнутого равнополочного швеллера, вес 1 метра швеллера, количество метров в тонне. a, b – высота и ширина гнутого швеллера, s – толщина стенки

Швеллер гнутый	Вес метра гнутого швеллера	Метров в тонне
a	b	s
32	2,5	2,22	450,45
4	3,39	294,99
32	4	4,02	248,76
40	3	3,49	286,53
60	3	4,43	225,73
4	5,78	173,08
5	7,07	141,54
80	4	7,07	141,54
100	50	3	4,47	223,71
4	5,81	172,12
5	7,14	140,06
120	50	3	4,91	203,67
60	4	7,07	141,54
5	8,71	114,81
6	10,25	97,56
80	4	8,32	120,19
5	10,28	97,28
140	60	4	7	142,86
5	9,49	105,37
160	50	5	9,49	105,37
60	4	8,32	120,19
5	10,28	97,28
6	12,14	82,37
80	4	9,58	104,38
5	11,85	84,39
6	14,02	71,33
180	60	4	10	100
70	6	14,02	71,32
80	5	12,68	78,86
200	60	4	9	111
80	5	13,42	74,52
6	15,91	62,85
100	5	16	62,5
6	17,79	56,21
250	125	6	22,5	44,44

Купить швеллер гнутый

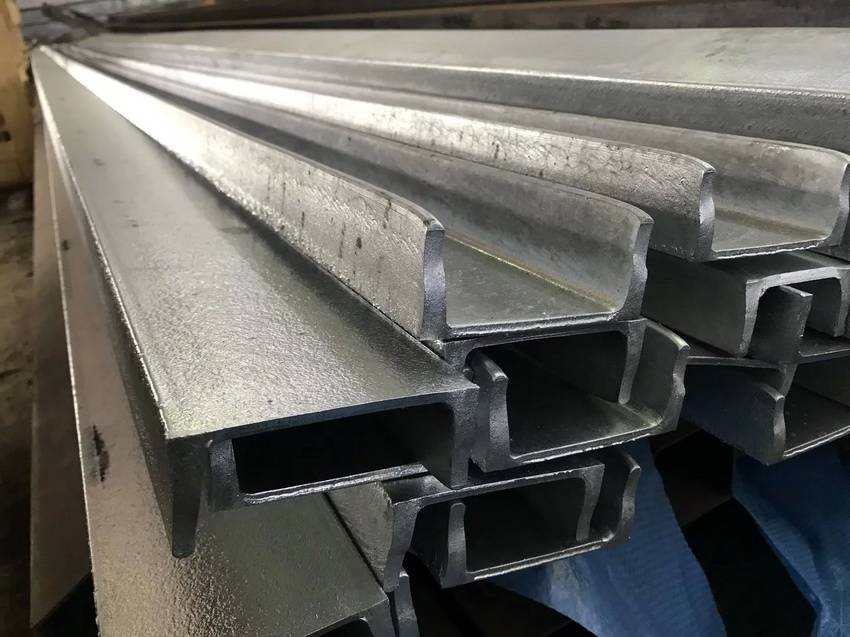

«Швеллеры стальные горячекатаные. Сортамент» – ГОСТ 8240 97: описание документа

Главное отличие горячекатаного швеллера от гнутого состоит в том, что его производят методом горячего проката. Его изготавливают согласно нескольким ГОСТам, в соответствии с запросами той или иной отрасли. Сортамент швеллеров ГОСТ 8240 97 был утвержден Госстандартом еще в 1997 году и впоследствии одобрен практически всеми постсоветскими странами. 5 апреля 2001 года постановлением Госкомитета РФ по стандартизации и метрологии документ был введен в действие на территории России.

Чертеж стандартного металлического швеллера 80 мм с размерами

В качестве непосредственного Госстандарта в Российской Федерации он начал действовать с некоторыми изменениями с начала 2002 года взамен действующего до этого времени ГОСТ 8240 89 «Швеллеры стальные горячекатаные. Сортамент». Документ указывает на все качественные характеристики металлопрокатных стройматериалов, произведенных горячекатаным методом.

Действующий документ указывает на область применения изделий, устанавливает сортамент стальных горячекатаных швеллеров высотой 5-40 см и шириной полочек 32–115 мм. ГОСТ включает различные параметры форм и размеров, подразделяя изделия на разные серии:

с уклоном граней внутри;
с гранями полок, расположенными параллельно;
экономичные модели с параллельными гранями;
легкие изделия с гранями полок, расположенными параллельно.

Каждая определенная серия, в соответствии с размерами и качествами стали, из которых производится металлопрокат, предусматривает свою расширенную таблицу сортамента швеллеров ГОСТ 8240-97. Всего документ содержит 7 таблиц, благодаря которым можно выбрать наиболее подходящий материал для строительства.

Для каждого типа швеллеров существует своя таблица госстандартов, в которой указаны основные характеристики материала

Швеллеры 10П, 12П и 10У, соответствующие ГОСТ 8240‒97

В перечне продукции, отвечающей требованиям ГОСТ 8240-97, наиболее популярными являются швеллеры размерами 10 и 12 см. Все они производятся путем горячей прокатки. При этом количество прокаток зависит от первоначальных габаритов заготовки и от требуемой точности изделия. Заготовку подвергают температурной обработке, достигающей 1250 °C.

Швеллер 10П имеет следующие характеристики:

вес погонного метра равен 8,59 кг;
в 1 тонне помещается 116,4 м швеллера;
высота профиля соответствует его главному размеру и равна 100 мм;
ширина швеллера – 46 мм;
стенки профиля имеют толщину 4,5 мм;
толщина полок швеллера достигает 7 мм.

В зависимости от назначения швеллеры подразделяют на легкие и усиленные профили

Швеллер 10У, как и 10П, имеет аналогичные показатели номинальной высоты 100 мм, веса погонного метра величиной 8,59 кг, ширины 46 мм и толщины, равной 4,5 мм. В одной тонне материала содержится 116,4 м. Различия заключаются в характеристиках закругленных полок. В частности, радиус округлой стороны полочки равен 7 мм, а радиус закругленности полок – не более 3 мм.

Учитывая различия в основном размере, то есть в высоте металлопроката, швеллер 12П имеет существенные отличия в параметрах. Его характеристики следующие:

вес погонного метра равен 10,40 кг;
в 1 тонне помещается 96,15 м швеллера;
высота изделия – 120 мм;
ширина швеллера – 52 мм;
стенки профиля имеют толщину 4,8 мм;
толщина полок швеллера не должна превышать 7,8 мм.

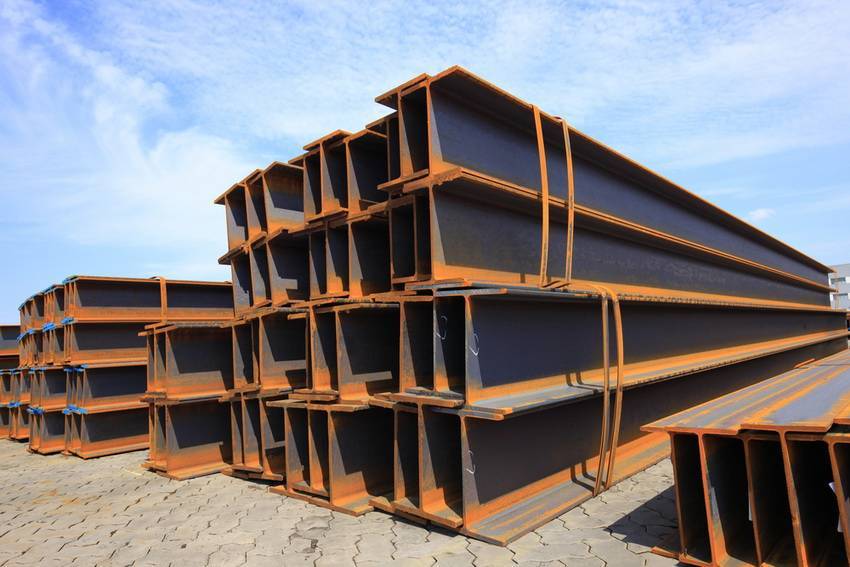

Сортамент швеллеров: двутавр и другие формы металлопроката

Разбирая тему сортамента металлопроката, следует упомянуть о такой его разновидности, как швеллер двутавр. Собственно, форма продукции не соответствует общей характеристике изделий, имеющих п-образную форму, так как этот профиль имеет вид двутавровой балки. В сечении изделие по форме напоминает букву «Н». Фото швеллера двутавр наглядно демонстрирует его отличие от обыкновенного профиля.

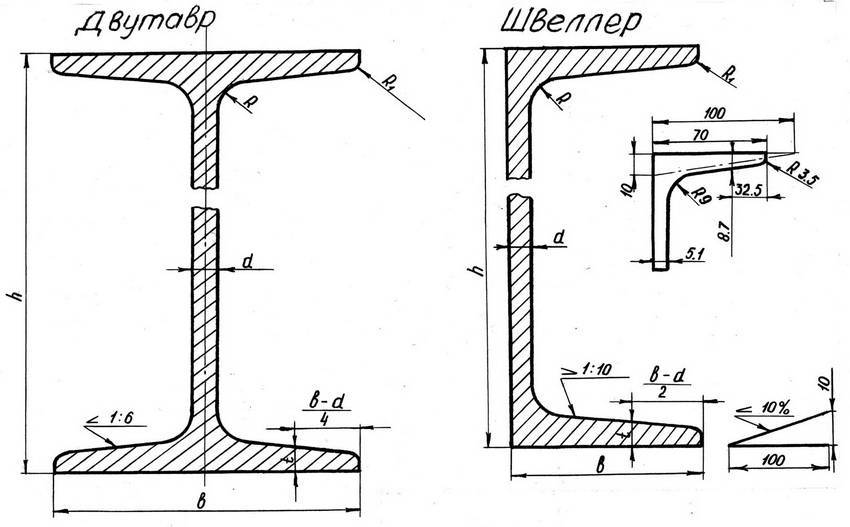

Чертеж с типовыми размерами двутавра и обычного швеллера

Такие изделия очень популярны в разных сферах строительства, так как их использование позволяет значительно снизить вес и нагрузку на конструкцию. Кроме этого, н-образная балка обладает высокой прочностью. Двутавры, как и обыкновенные швеллеры, производят горячекатаным или сварным способом. Методика гнутья в данном случае неприменима. Сварку используют в изготовлении больших деталей или с учетом индивидуальных особенностей стройки.

Для производства стальных балок применяют низколегированную (С255) или углеродистую сталь С345 (09Г2С). Их изготавливают путем горячего либо холодного проката, а сварку балок выполняют с использованием специального сварного оборудования. Контроль прочности продукции осуществляют с применением ультразвука.

Производство металлопрокатных н-образных балок происходит согласно специальному ГОСТу. Госстандарт различает отдельные типы балок. Основная классификация –разделение изделий на горячекатаные и специальные. Первый вид представляет собой двутавры с наклонными гранями полок. Они регламентированы ГОСТ 8239, где предусмотрен угол наклона с предельными значениями 6-12%.

Единые стандарты изготовления швеллеров позволяют выбрать наиболее подходящий тип материала для любой конструкции

Другой вид швеллеров характеризуется параллельными гранями полочек, их изготавливают согласно ГОСТ 26020. Высота таких изделий колеблется от 100 до 1000 мм, а ширина полочек может варьировать от 55 до 400 мм. Такие н-образные балки разделяют на нормальные, колонные или изделия с широкими полками.

Выбирая материал для строительства, важно учитывать стандартные типоразмеры, которые подразумевают сортамент металлопрокатной продукции. Опираясь на требования Госстандарта, процесс проектирования значительно упрощается, так как благодаря проведению расчетов можно определить точное количество необходимых швеллеров, рассчитать допустимую нагрузку и сэкономить на приобретении лишних материалов

Сферы применения швеллеров

Благодаря своим техническим характеристикам швеллер получил широкое распространение практически в каждой отрасли промышленности. Чаще всего он выступает составной частью различных рам, каркасов, несущих конструкций. Такой прокат используют для повышения функциональных качеств бетона, для усиления несущих стен, при монтаже кровельного покрытия. Возведение мостов, отделочные работы, прокладка коммуникаций также становятся сферами, в которых незаменим П-образный профиль.

За счет своей формы швеллер способен придать конструкции необходимую жесткость и устойчивость. Он хорошо выносит большие осевые нагрузки и противостоит нагрузкам на изгиб. Благодаря разным типоразмерам и маркам стали изделие применяется для разнообразных целей.

Наиболее востребован П-образный профиль:

в разных сферах строительства — для армирования элементов конструкций, выполнения опорной функции, как нишу для различных коммуникаций (полый внутри элемент создает полноценный канал);
в машиностроении — металлоизделие выступает опорной или фиксирующей деталью, крепежной деталью, каркасом, оснасткой для сборки и сварки различных изделий, а в тяжелом машиностроении свойство проката выдерживать значительные нагрузки позволяет использовать его в качестве балок, по которым ходят краны;
в автомобилестроении — используется аналогичным образом, что и в машиностроении.

Другие промышленные сферы применения швеллеров включают: вагоностроение, судостроение, станкостроительная отрасль, отрасль домашнего хозяйства.

Металлопрокат получает все более широкое распространение при реконструкции зданий. Частное использование швеллеров предполагает возведение таких помещений, как погреба, теплицы и ангары. Особенности конструкции элементов позволяют сэкономить на расходе металла. Кроме того, металлоизделия обладают небольшим весом, вследствие чего могут использоваться для строительства легких навесов, которые при этом будут отличаться высокой прочностью.

Прокат из алюминия, вес которого еще меньше по сравнению с аналогами, также востребован: он служит для соединения стыков, как деталь каркасов для облицовки, как интерьерный компонент.

Самые популярные и постоянно заказываемые типы швеллеров

Чаще всего в фундамент высоких построек используют стальные балки для того, чтобы создать несущий каркас. Во избежание дополнительной нагрузки на основание здания стальные детали выполняются из металлопроката со сложным сечением. Это позволяет сохранить количество металла и повышает сопротивление балки на изгибы и растяжения.

Для повышения прочности конструкции преимущество отдают двум видам швеллеров:

П-образный. Швеллеры, имеющие форму «П», считаются основными. Они также могут отличаться способами производства. Различают горячекатаный и холоднокатаный (по-другому его еще называют гнутый). Главной отличительной чертой является то, что гнутый швеллер производится с меньшей массой и размерами, нежели горячекатаный. Гнутый швеллер изготавливается без углов, а вместо них плавно перетекающие изгибы. Горячекатаные детали имеют заостренные углы и различаются по направлению расположения внутренних плоскостей полок. Выделяют 3 разновидности: высокоточные (А), повышенной точности (Б), обычные (В).
Швеллер, имеющий сечение буквой Н. Здесь отличий нет, они изготавливаются лишь горячекатаными. Или же могут собираться путем сваривания 2-х «Т-образных» видов. Многие считают, что относить такой вид швеллеров к двутаврам – это большая ошибка, но по статистике такая классификация используется множеством производителей.
Также имеются различия направления плоскостей полок и наличия острых углов. Материалом для изготовления служит углеродистая сталь, чугун или алюминий. По химическому составу сталь должна соответствовать ГОСТ 380.

Для того чтобы лучше ощутить разницу этих двух видов швеллеров, можно посмотреть следующее фото.

Где и какой вид швеллеров применяется на практике?

Первоначальная и главная задача – это балки для перекрытий, повышение прочности лестниц у подъезда, создание устойчивого каркаса и пояса различных зданий. Необходимость в использовании швеллера в любой из вышеперечисленной ситуации будет зависеть от природы металла, из которого была изготовлена деталь. Например, сплав из черного металла не сможет удержать сильную нагрузку, следовательно, для повышения прочности стен и перекрытий применяются стальные швеллеры. Чаще всего приоритет отдается горячекатаным изделиям, а гнутые швеллеры лучше подойдут для создания легкого каркаса или декоративного элемента.

Теперь можно задуматься о том, почему необходимо соблюдать все утвержденные правила и нормы при изготовлении швеллеров. Так как если пренебречь этим, в конечном итоге можно прийти к провалу.

Стандарты ГОСТ

СТО АСЧМ 20-93 регулирует все принятые ГОСТ, по которым производятся швеллеры. Данные стандарты содержат сортаменты. Все изготовленные швеллеры должны соответствовать СТО АСЧМ 20-93. Однако на усмотрение заказчика могут быть выполнены индивидуальные виды швеллеров. Они будут отличаться от принятых стандартов по форме, длине, массе.

Еще в Советском союзе был принят ГОСТ 8240-89. Он назывался «Швеллеры стальные горячекатаные». Данный утвержденный стандарт содержит сортамент стального швеллера с учетом уклона внутренних граней полок, а также имеющих параллельные грани полок.

Сортамент швеллера по ГОСТ 8240-89 должен соответствовать следующим требованиям:

Изготовленный швеллер должен иметь принятые значения, которые указаны на рисунке ниже (1, 2).
Номинальный разрез, S сечение, вес, а также значения оси выполняются с учетом данных (см. фото).

Рис.1 Рис.2

Помимо этого, в зависимости от точности прокатки производится изготовление швеллеров: с повышенной и простой точностью.

Допускаются незначительные отклонения размера и формы при изготовлении швеллеров. Эти отклонения указаны в таблице 1, расположенной ниже.

Таблица 1

Наружные углы швеллера 20 не должны притупляться более 2,3 мм. Швеллеры простой точности не контролируют.
Принятая длина изделия 5-11 метров. Однако по желанию заказчика они могут быть изготовлены более 13 метров.
Отклонения веса должно быть в пределах от +3 до -5%.

Данный стандарт был разработан взамен ГОСТ 8278-83.

С продвижением технологий производства данные стандарта стало тяжело соблюдать. Поэтому начали вносить поправки. После и вовсе был создан отдельный новый стандарт, а именно ГОСТ 8240-97 вместо ГОСТ 8240-89.

Название стандарта не изменилось и осталось прежним «Швеллеры стальные горячекатаные».

Утвержденные стандарты содержат сортамент горячекатаных швеллеров. Их используют в общих и специальных назначениях. Они имеют следующие значения:

Высота 49-400 мм;
Ширина полок 33-114 мм.

При изготовлении придерживаются следующих правил:

Форма и размер
1. «У» уклон внутренней грани полок;
2. «П» параллельные грани полок;
3. «Э» экономные и параллельные грани;
4. «Л» легкий вид, имеющий параллельные грани;
5. «С» специальные.
Все параметры должны соответствовать данным на рисунках (3, 4).

Рис.3 Рис.4

Все значения и формы изготавливаемого материала могут иметь небольшие отклонения от принятых стандартов. Со значением можно ознакомиться в таблице, которая соответствует каждому виду швеллера.

Таблица 2

Таблица 3

Таблица 4

Таблица 5

Таблица 6

Уклонение внутренней грани швеллера вида «У» не должно превышать 10%.
Швеллер 20. Притупление прямого угла должно находиться в пределах 1,9-3,5 мм.
Длина изделий варьируется от 3 до 13 метров.
Всю продукцию после изготовления обязательно обрезают.
Относительные пределы возможных отклонений по весу не должны превышать +4 и -4%.

Сортамент швеллера ГОСТ 8240-97 в России был принят только в 2002 году.

Общие понятия и виды

Швеллер – это металлический профиль П-образного типа. Сортаменты полностью унифицированы. Их размеры и механические свойства описаны государственными стандартами ГОСТ 8540-92 и ГОСТ 8278-83. Заготовками служат различные бруски, прутки и листовой металл.

Швеллер обладает достаточно выгодной с точки зрения сопротивления материалом формой сечения. По способности выдерживать изгибающую нагрузку он сравним с цельным бруском, но при этом швеллер обладает значительно меньшей массой. Коэффициент использования материала в этом случае увеличивается в 5-8 раз. Это и является главной причиной такого активного спроса на профиль в строительной промышленности.

Виды швеллеров, по аналогии с сортаментами уголков, подразделяют по следующим принципам:

Способ изготовления: катанный и гнутый.
Тип используемого металла: сталь, алюминиевый и магниевый сплавы.

Остановимся теперь на каждом пункте более подробно.

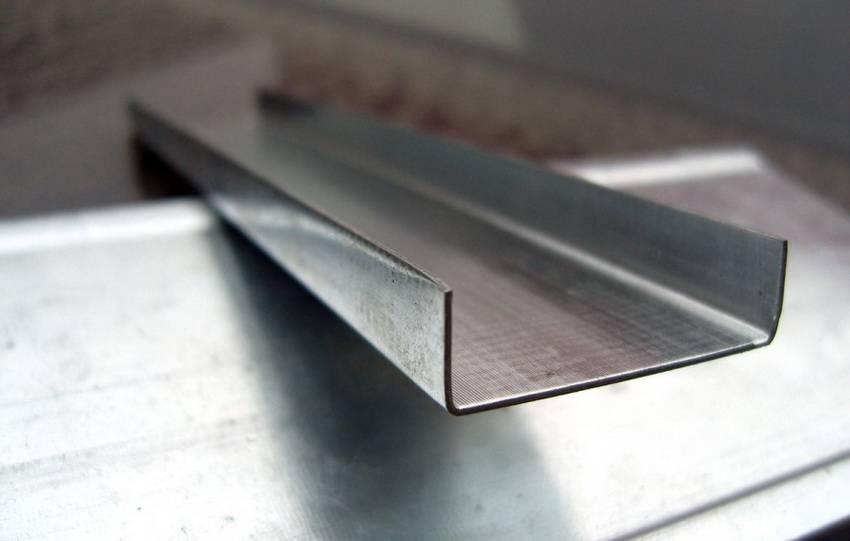

Гнутые швеллеры

Сортамент типоразмеров гнутого швеллера описывается в государственном стандарте ГОСТ 8278-83. Его технология изготовления заключается в придании заготовке, представляющей собой металлический лист, форму П-образного профиля. Осуществляется это с помощью специальных промышленных прессов и штампов.

Данный процесс отличается своей универсальностью, т.е. возможностью быстрой переналадки оборудования на другой сортамент швеллера. Как правило, это не занимает относительно большого количества времени. При этом само по себе прессовое оборудование не требует наличия больших площадей. Также немаловажный факт – стоимость такого оборудования, которая значительно ниже по сравнению с прокатным.

Особенности:

Полки и стенка по длине примерно соизмеримы между собой. В противном случае велика вероятность образования трещин на сгибе листа при сгибании его прессом.
Отличаются высокой чистотой поверхности. Причина этому кроется в отсутствии нагрева заготовки и то, что гибка осуществляется давлением на две точки листа.
Длина швеллера ограничена размерами формовочной матрицы штампа.
Толщина не превышает 4-5 мм. При больших размерах заготовочного листа нарушается плавность процесса, что служит причиной появления микротрещин на поверхности.

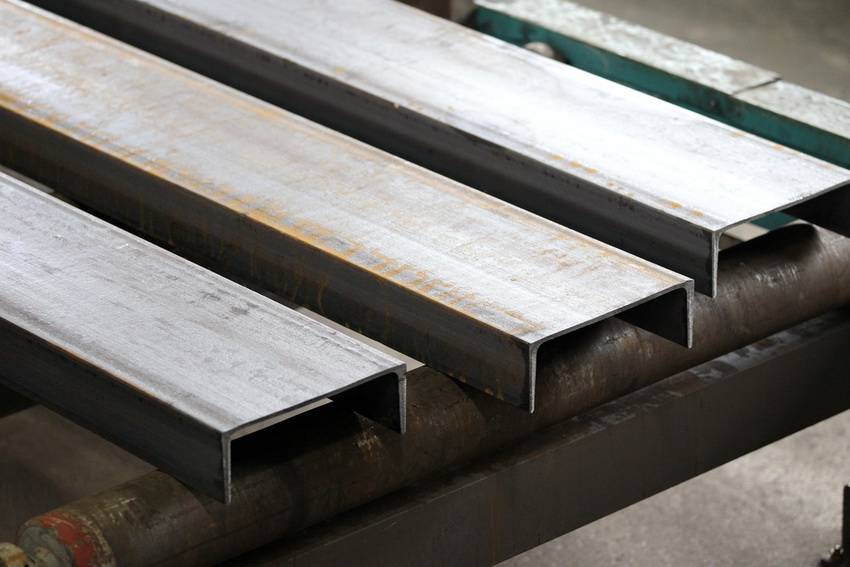

Катаные швеллеры

Главным преимуществом получения профиля методом прокатки является его непрерывность. Это в значительной степени повышает производительность процесса изготовления профиля. Количество метров в минуты готового швеллера увеличивается в 8-10 раз по сравнению с гибкой. Обратная сторона медали данной технологии – затруднительная переналадка на другой вид профиля и более высокая стоимость оборудования.

Технология прокатки позволяет применять более массивные заготовки, что дает возможность получать п-образные изделия с большой толщиной стенки. К тому же предварительный нагрев металлического бруска способствует измельчению зерна, которое благоприятно влияет на механические свойства швеллера. Хотя с другой стороны это служит причиной снижения качества поверхности и ухудшения внешнего вида.

Размеры регулируются ГОСТ 8240-92. Согласно ему они подразделяются на следующие категории:

С наклонными гранями полок. Угол наклона составляет 8-12 градусов. Обозначается в технической литературе буквой «У».
С параллельными гранями полок. Данный сортамент по размерам схож со швеллером с наклонёнными полками, но уступает ему в своих прочностных характеристиках. Происходит это по причине менее гладких переходов между стенкой и полками, что повышает коэффициент концентрации напряжения сечения. Маркируется буквой «П».
Швеллер специального назначения. По-другому его называют усиленный. Он отличается более толстой толщиной стенок и увеличенным размером полок. По этой причине профиль имеет большую прочность и жесткость. Как правило, его используют в узлах, от которых требуется повышенная сопротивляемость циклическим нагрузкам. Условно его обозначают буквой «С».
Швеллер легкой серии. Значительно уступает всем вышеперечисленным типам как по толщине стенки, так и ширине полке. Он обладает более низкой сопротивляемостью воздействию деформации, и по этой причине его применяют в конструкциях, от которых не требуется повышенная жесткость. Обозначается буквой «Л».
Экономичный – по своим размерам и форме занимает промежуточное положение между профилем с наклонными полками и лёгкой серии. Маркируется буквой «Э».

Профиль 120 мм

Иногда применяется и профиль со стенкой высотой 12 см. Такие изделия производятся в соответствии с ГОСТ 8278, если речь идет о равнополочной их разновидности, или ГОСТ 8281 для неравнополочной. Как и другие виды профиля, этот вариант может иметь более толстые полки, внутренние грани которых расположены под определенным углом. В таком случае швеллер 12 должен иметь характеристики, регламентируемые ГОСТ 8240. Стоит также сказать, что по способу производства различают катанный и гнутый профиль. В первом случае используется специальный прокатный стан, а во втором – комплекс профилегибочного оборудования. Швеллер 12 гнутый отличается от катанного тем, что его ребра более гладкие.

Основные характеристики сортамента и соответствие швеллеров ГОСТу

Сортамент подразумевает разные характеристики швеллеров. В частности, учитываются:

уклон внутренних граней;
толщина стенок и полок;
радиус закругления внутри швеллера;
ширина;
площадь поперечного сечения;
масса швеллера и погонного метра.
марка стали, от которой зависят практически все физико-механические качества (твердость, устойчивость к нагрузкам и коррозии).

Широкое использование п-образных швеллеров в различных сферах строительства и производства привело к созданию большого количества нормативов их изготовления

Широкий ассортимент таких профилей повлек за собой разработку большого количества ГОСТов и других технических нормативов. Главным условием высокого качества является именно соответствие швеллеров этим регламентам.

Среди существующих нормативов, утвержденных Госстандартом, необходимо упомянуть следующие:

ГОСТ 8240-97. Ему соответствуют все швеллеры, произведенные из стали горячекатаным методом.
ГОСТ 19425-74. По этому регламенту производят двутавровые балки и спецшвеллеры.
ГОСТ 8278-83. Гнутый швеллер, сортамент включает требования к равнополочным профилям.
ГОСТ 8281-80. Это гнутые изделия с неравными полками.
ГОСТ 5422-73. Швеллеры из горячекатаной стали, производимые специально для тракторов.
ГОСТ 5267.0-90. Горячекатаный п-образный металлопрокат для вагоностроения.
ГОСТ 21026-75. Стальные профили, произведенные горячекатаным способом с отогнутой полочкой для вагонеток.

По одному ГОСТу на швеллер производят разные виды металлопроката. Например, горячекатаный профиль уклоном граней полок от 4 до 10%, изготавливается согласно ГОСТ 8240-97. Для отличия его маркируют буквой «У» и соответствующим числом, указывающим на расстояние от полки до полки. По такому же ГОСТу изготавливают и швеллер, имеющий параллельные грани.

Двутавровые швеллеры чаще всего используют для создания каркасных опорных конструкций предполагающих усиленные нагрузки

Марка швеллера: соответствие буквенным и числовым данным

Для различия видов и подвидов швеллеров используют не только обозначения ГОСТа, но и пометку буквами и цифрами, что называется маркировкой металлопроката. Это обусловлено в первую очередь широким диапазоном размеров, различной площадью поперечного сечения и, соответственно, массой швеллера.

Профили, производимые в соответствии с ГОСТ 8240-97, имеют дополнительные и числовые, и буквенные шифры. Цифра, которая стоит первой, свидетельствует о главной характеристике, которая подчеркивает размер швеллера, определяемый расстоянием между полками.

Буква в маркировке обозначает тип п-образной продукции, указывая на особенности строения и расположения граней. Их расшифровка приведена ниже:

«П» – указывает на параллельность;
«У» – обозначает наличие уклона на гранях;
«Э» – свидетельствует об экономичности;
«Л» – подразумевает лёгкость;
«С» – говорит о специальном назначении профиля.

Типы п-образных швеллеров и их маркировка

Для определения остальных параметров металлопроката конкретной марки можно воспользоваться специальной таблицей, где указаны ГОСТ швеллера, размеры и другие данные.

Для компактности информации в таблицах используют специальные условные обозначения:

h – указывает на высоту стенок металлопроката (основная величина);
b – обозначает ширину полочек;
S – определяет не площадь, а толщину главной стенки;
R – указывает на радиус закругленной стороны полочки;
t – обозначает толщину полочек;
r – определяет общий радиус закругленности полок.

Некоторые особенности выбора

Сортамент швеллеров, конечно, значительно уступает в разнообразии сортаменту уголков, но это не мешает подбору изделия необходимых размеров и характеристик для решения конкретной конструкторской задачи. При выборе определенной марки из сортамента следует руководствоваться следующим правилом, которое актуально для изделий любого профиля: определившись с типом швеллера, соответствующего вашим требованиям, следует включить в спецификацию к чертежу ту марку, которая находится ближе к началу таблицы.

Сортамент, в котором различные типы швеллеров представлены в виде таблицы, позволяет определить не только их размеры, но и ряд других важных параметров:

вес погонного метра;
площадь поперечного сечения;
осевой момент инерции;
осевой момент сопротивления;
радиусы инерции.

Три последние параметра рассчитываются относительно центральной оси сечения швеллера.

Момент сопротивления швеллер таблица

29.08.2018

|In Швеллер

|By SEO

Нержавеющая сталь

Круг, квадрат, шестигранник
Полоса, уголок
Трубы нержавейка
Лист нержавеющий
Нержавеющие метизы
Комплектующие для лестничных ограждений
Детали трубопровода

Цветные металлы

Алюминий, дюраль
Медь, бронза, латунь
Олово
Свинец
Цинк

Также швеллер довольно часто применяется для усилений конструкций. Швеллер — это наверно самый популярный металлопрокат, применяемый в строительстве. Пример: балки перекрытия, которые выпущены за пределы наружной стены для опирания балконной плиты. Ведь бывает так, что самое большое его сечение не может выдержать приходящуюся на него нагрузку . Расчет швеллера на прогиб и изгиб (подбор номера швеллера по прогибу и прочности) в калькуляторе производится для следующих расчетных схем: Тип 1 — однопролетная шарнирно-опертая балка с равномерно распределенной нагрузкой. Также хотелось бы рассказать об особенности данного калькулятора. Расчет швеллера на прогиб и изгиб. Поэтому, если Вы хотите применять в строительстве своего сооружения швеллер, необходимо его сначала рассчитать на прогиб и изгиб.

Тип 6 — консольная балка с одной сосредоточенной силой. Она заключается в том, что Вы в режиме онлайн можете одновременно подбирать швеллеры по размеру и по ГОСТам. Пример: балка междуэтажного перекрытия. Тип 3 — шарнирно-опертая балка на двух опорах с консолью с равномерно распределенной нагрузкой. Тип 5 — однопролетная шарнирно-опертая балка с двумя сосредоточенными силами. Посудите сами, он может использоваться в качестве балок перекрытия, косоуров лестниц, перемычек и многих других строительных конструкциях.

Момент сопротивления швеллер таблица

Пример: козырек, выполненный путем жесткой приварки двух швеллеров к стене с одной стороны и заполнением пространства между ними железобетоном. Пример: перемычка, на которую опираются уже две балки перекрытия.

Швеллер: как выбрать подходящий профиль

Швеллер – популярный материал, применяемый для создания различных металлических конструкций и сооружения каркасов. Условие правильного выбора профилей– это подбор по размеру, весу и определение нужного количества. Госстандартом разработаны требования, которым должны соответствовать характеристики швеллера. Размеры, вес, плотность и их соотношение – все это включают соответствующие таблицы определенного ГОСТа. Описания наиболее ходовых размеров приведены в статье.

Сортамент швеллеров: (прочитать подробнее)

Швеллеры повсеместно используются в строительстве, промышленности, машиностроении и тому подобных сферах.

Характеристика сортамента и классификация швеллера

Швеллер гнутый изготавливается из рулонной горячекатаной и холоднокатаной углеродистой стали обыкновенного качества, качественной углеродистой и низколегированной стали.

По способу изготовления швеллеры делятся на следующие виды:

Швеллеры стальные горячекатаные;
Швеллеры стальные специальные;
Швеллеры стальные гнутые равнополочные;
Швеллеры стальные гнутые неравнополочные.

В соответствие со своим назначением швеллер подразделяется на:

Обычный, швеллер широкого применения, сортаментом регламентируемым требованиями ГОСТ 8240-89;
Специальный, предназначенный для автомобильной промышленности, сортамент по ГОСТ 19425-74;
Специальный для вагоностроения сортамент ГОСТ 5267.1-90.

Горячекатаный швеллер — производится путем горячего проката металла. Горячекатаный швеллер специального назначения изготавливается согласно ГОСТ 19425-74 и специально разработан по отраслевым запросам. Чаще всего такой швеллер востребован в вагоностроении, так как обладает необходимыми измененными геометрическими характеристиками.

Например, стальной горячекатаный швеллер с отогнутой полкой для вагонеток (производится по ГОСТ 21026-75), отогнутая вверх полка которого имеет отклонение от ширины полки 6-10%. Достоинство такого швеллера в том, что изготавливаясь из легированной стали, он не имеет ограничений по свариванию.

Швеллер стальной горячекатаный изготавливается согласно ГОСТ 535-88 в двух видах:

Швеллер с уклоном внутренних граней полок: 5, 6.5, 8, 10, 12, 14, 16, 16а, 18, 18а, 20, 22, 24, 27, 30, 33, 36, 40;
Швеллер с параллельными гранями полок П: 5П, 6.5П, 8П, 10П, 12П, 14П, 16П, 16аП, 18П, 18аП, 20П, 22П, 24П, 27П, 30П, 33П, 36П, 40П;

Швеллер с уклоном граней — изготавливается швеллер горячекатаный с уклоном граней согласно ГОСТ 8240-97 и имеет уклон противоположных полок от 4% до 10%. Маркируется такой швеллер буквой «У» и цифрой перед ней, определяющей расстояние между полками в сантиметрах.

Швеллер с параллельными гранями — отличается такой швеллер от горячекатаного с уклоном граней полок тем, что имеет параллельные грани. Изготавливается так же по ГОСТ 8240-97. Маркируется такой швеллер буквой по типу («П» — с параллельными гранями, «Э» — экономичный, «Л» — лёгкий) и цифрой, определяющей расстояние между полками в сантиметрах.

Швеллер с уклоном граней

Швеллер с параллельными гранями

В зависимости от точности прокатки, швеллер горячекатаный подразделяют:

Высокой точности — «А»;
Обычной точности — «В».

Швеллер специальный предназначен для применения в автомобильной промышленности (ГОСТ 19425-74) и в вагоностроении (ГОСТ 5267.1-90).

Стальной гнутый швеллер подразделяется на:

Гнутый равнополочный швеллер;
Гнутый неравнополочный швеллер.

Стальные гнутые равнополочные швеллера согласно ГОСТу 8278-93 изготавливаются на трубных станах из рулонной стали обыкновенного качества и углеродистой качественной конструкционной стали. Высота равнополочного составляет от 50 до 400 мм, ширина от 32 до 115 мм.

Стальные гнутые неравнополочные швеллера изготавливаются на профилегибочных станах из рулонной холоднокатаной и горячекатаной стали обыкновенного качества, углеродистой качественной конструкционной и низколегированной стали по ГОСТу 8281-80. Они также подразделяются по номерам, которые обозначают расстояние между полками (в мм). Разновидности длины такие же, как и у равнополочных швеллеров.

Высшей категории качества гнутого неравнополочного и равнополочного швеллера соответствуют категории А и Б.

В зависимости от точности прокатки гнутые швеллеры подразделяются:

Высокой точности — «А»;
Повышенной точности — «Б»;
Обычной точности — «В».

Гнутый равнополочный швеллер

Гнутый неравнополочный швеллер

Формы гнутого швеллера:

«У» — швеллер с уклоном внутренних граней полок;
«П» — швеллер с параллельными гранями полок;
«Л» — швеллер легкой серии с параллельными гранями полок;
«С» — швеллер специальный.

Сортамент швеллеров
