Станки для холодной ковки Blacksmith

Станки для ковки

Главные преимущества технологии холодной ковки:

  • Простой технологический процесс, небольшое число операций.
  • Низкая трудоемкость и себестоимость изделий.
  • Высокая повторяемость — изделия одной серии почти идентичны.

Недостатком является ограниченное число базовых элементов ковки, однако при должном мастерстве дизайнера и из них можно создать качественное и красивое изделие.

Станки для холодной ковки применяют способность металлов к пластической деформации под воздействием механического усилия. Усилие нужно весьма большое, поэтому все устройства оснащены рычажным, кривошипным или электрическим приводом. Широкое распространение получили несколько типов станков:

  • Гнутик — применяется для изгиба заготовки под установленным углом и при заданном радиусе.
  • Волна — разновидность гнутика, осуществляющая несколько изгибов, по форме напоминающих бегущую волну.
  • Улитка используется для сворачивания конца заготовки в спираль.
  • Торсион позволяет закручивать заготовку или группы заготовок вокруг продольной оси.

Процесс сгибания

Процесс скручивания

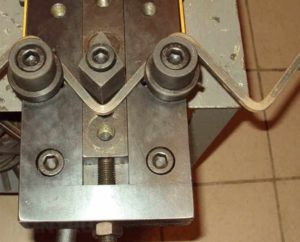

Приспособление «Гнутик»

Волны для выполнения волнообразного изгиба заготовки

Станки для ковки

Главные преимущества технологии холодной ковки:

  • Простой технологический процесс, малое число операций.
  • Низкая трудоемкость и себестоимость изделий.
  • Высокая повторяемость — изделия одной серии практически идентичны.

Станки для холодной ковки используют способность металлов к пластической деформации под воздействием механического усилия. Усилие требуется весьма большое, поэтому все устройства оснащаются рычажным, кривошипным или электрическим приводом. Широкое распространение получили несколько типов станков:

  • Гнутик – применяется для изгиба заготовки под заданным углом и при заданном радиусе.
  • Волна – разновидность гнутика, осуществляющая сразу несколько изгибов, по форме напоминающих бегущую волну.
  • Улитка используется для сворачивания конца заготовки в спираль
  • Торсион позволяет закручивать заготовку или группы заготовок вокруг продольной оси.

Виды станков Ажурсталь

Предприятие Ажурсталь давно проявило себя хорошим поставщиком широкой линейки станков для холодной ковки. Домашний умелец, маленькая мастерская и промышленное предприятие — все найдут для себя подходящий аппарат.

Станок ковки с применением художественных элементов «АЖУР-1М»

Станки производства Ажурсталь разделяют на несколько вариантов:

  • Многофункциональные гибочные станки для холодной ковки ажур дают возможность изготовлять завитки, волюты и фактически все применяемые в ковке с художественными элементами фигуры.
  • Прокатные станки предназначаются для формирования рельефного узора на гранях прутка или профильного проката, а еще для изготовления витой трубы с изменяемым шагом витка.
  • Горизонтальные и вертикальные прессы, развивающие усилия до 100 тонн.
  • Для мероприятий по подготовке: станок отрезной для нарезки полнотелого и профилированного проката и станок для поперечного разрезания рулонного металла.

Станок для ковки с применением художественных элементов «Ажур-3М»

Ажурсталь может если хочет клиент укомплектовывать многофункциональные станки:

  • портативными горнами для разогрева кончиков заготовок при выполнении трудных компонентов;
  • достаточным количеством специализированной оснастки — улиток, вальцов, оправок и др.

Станок ковки с применением художественных элементов «Ажур-1»

Это дает возможность сделать шире возможности оборудования или расширить самый большой размер и сложность изготавливаемых компонентов.

Станок улитка для холодной ковки своими руками

Изготовление станка состоит из нескольких этапов:

Чертеж. При составлении чертежа необходимо строго выдержать пропорции всех деталей. Зазор между центральной осью и упором должен быть шире заготовки на 3-4 мм. Тогда готовая деталь легко снимется со станка.

К стальной пластине из листа толщиной не менее 3мм приваривается по центру труба диаметром от 30 мм. Рядом крепится центральный упор для фиксации начала заготовки. Затем к ней приваривается металлическая полоса, шириной равная обрабатываемой детали, изогнутая спиралью под необходимым углом.

Приспособление закрепляется на станине. Лучше всего крепить болтами, чтобы можно было легко заменить в случае необходимости.

Для того чтобы облегчить процесс изгибания заготовки, к приспособлению приваривается ручка. Она крепится с обратной от заготовки стороны, чтобы не мешала устанавливать и снимать детали.

Для самостоятельного изготовления любого станка для холодной ковки понадобятся следующие инструменты:

сварочный аппарат;

  • дрель;
  • болгарка (УШМ) с отрезным и шлифовальным кругом;
  • сверла различного диаметра;
  • коронка по металлу;

магнитный угольник;

циркуль;

тиски.

Улитка с лемехом

Лемехом называется полоса металла, согнутая по форме нужной детали. Шаблон, по которому будут делаться завитки. Обычно лемех делается съемным, так как завитки делаются по индивидуальным размерам под каждое изделие.

Улитка с рычагом

В случае, ели требуется просто закрутить заготовку в спираль используется улитка с рычагом. Деталь крепится между основным валом и упором и с помощью закрепленного на станине рычага накручивается необходимое количество витков. Чем длиннее рычаг, тем меньшее усилие надо приложить для изгибания заготовки.

Как построить завиток?

Эскизов завитков для художественной ковки в интернете достаточно, но при попытках подогнать их размеры к требуемым для себя нередко оказывается, что изделие зрелищно проигрывает из-за вроде бы незначительного нарушения пропорций. Поэтому желательно также уметь строить ковочные шаблоны завитков, заведомо обладающие эстетическими достоинствами.

Шаблоны для холодной ковки художественных завитков – волют – строятся на основе математических спиралей. Чаще всего используется логарифмическая спираль; это одна из широко распространенных естественных форм, выражающая фундаментальные законы природы. Логарифмическая спираль обнаруживается и в раковине улитки-моллюска, и в нашем слуховом аппарате, и в форме скрипичного ключа в нотной записи; в грифе самой скрипки тоже.

Построение образующих шаблонов для холодной ковки на основе спиралей

Принцип построения логарифмической спирали по точкам заключается в том, что при повороте образующего ее радиуса, начиная с некоего начального R0, на фиксированный угол ?, его длина умножается на показатель расхождения спирали p. Для волют p берут, как правило, не более 1,2, т.к. логарифмическая спираль расходится (раскручивается) очень быстро; на поз. В рис. для примера показана логарифмическая спираль с p = 1,25. Чтобы попроще построить спираль по точкам с достаточной для кузнечных работ точностью, принимают ? = 45 градусов.

В случае, когда требуется более плотная арифметическая спираль, при повороте образующего ее радиуса на те же 45 градусов к предыдущему радиусу прибавляется 1/8 шага спирали S, поз. Б. В том и другом случае R0 берут равным или большим поперечника d заготовки равномерного сечения, поз А. Если начальный конец заготовки заострен, R0 может быть и меньше d, вплоть до предела пластичности металла.

Осталось определиться, как уложить зрительно гармоничную спираль с заданный для нее размер проема a. Чтобы решить эту задачу аналитически, т.е. по формулам с любой заданной наперед точностью, придется решать уравнения кубические и высших степеней. Компьютерных программ для численного технического расчета волют в интернете что-то не обнаруживается, поэтому воспользуемся приближенным методом, позволяющим обойтись одним рабочим и, возможно, одним проверочным графическим построением. В его основе лежит предположение, что при небольших р суммы R2+R6 и R4+R8 сильно не различаются. Пошаговый алгоритм построения волюты для ковочного шаблона отсюда следует такой:

  1. исходя из наличного материала определяем R0;
  2. количество витков волюты w берем по принципу: как бог положит на душу левой задней лапы любимого кота;
  3. пользуясь данными таблицы на рис., рассчитываем поперечник волюты b такой, чтобы он был немного меньше ширины проема под нее a, см. поз. Г;
  4. рассчитываем рабочий начальный радиус R по формуле на поз. Г;
  5. строим по точкам профиль волюты в масштабе;
  6. при необходимости точно подгоняем R по той же формуле и строим профиль рабочего шаблона окончательно.

Оборудование заводского производства для холодной гибки волют, запятых, завитков, спиралей, фото

Существует несколько типов оборудования для изготовления завитков. Они различаются строением, способом управления и соответственно стоимостью. Подбирать инструмент следует исходя из навыков, которыми обладает исполнитель, технологии обработки металла, выбранную мастером, финансовых возможностей.

Универсальные механизмы

Универсальные гибочные станки с электрическим приводом или ручным управлением позволяют производить самые различные по форме элементы: завитки, кольца, вензеля и другие. Подобные механизмы чаще всего имеют несколько оправок (кондукторов), которые крепятся на рабочую поверхность и обеспечивают разнообразие изготовляемых деталей.

МВ21-30

Универсальный станок для ковки, гибки BlackSmith MB21-30. Фото КовкаПРО

Кроме этого, лекала разной формы позволяют гнуть круглые и квадратные прутки, полосы, профтрубы разного сечения. Подобные станки имеют широкий спектр применения. Они подходят для использования сотрудниками производственных мастеров, реализующих небольшое количество проектов: для себя, знакомых и друзей.

Исполнителям предоставляется обширный ассортимент универсальных станков, которые имеют незначительные отличия. Востребованной моделью является МВ21-30, сборкой машин занимаются производители из России и Китая.

Станок ручной “Улитка”

Станки с ручным (рычажным) управлением «улитка» предназначены исключительно для изготовления завитков, волют, запятых. Подобный механизм имеет несколько составных деталей: рабочий стол, располагаемый на ножке или массивном основании, к которому крепится нижняя (опорная) часть рычага, а также верхняя часть рычага, являющаяся основной «силой» для гибки заготовок из прутков и квадрата.

Станок для холодной ковки типа Улитка Stalex SBG-30. Фото КовкаПРО

Кроме этого, в комплект входят одна или несколько оправок (другие названия: лекала, шаблоны, кондукторы), которые располагаются на столе. Во втором случае они попеременно помещаются в отверстия на столе.

Шаблоны для ручной ковки

Кондукторы являются частью станка, но также они нередко выступают в качестве простого приспособления для ручной обработки заготовок. Подобные инструменты используются при горячей и холодной ковке, фактически гибке металла. Лекала фиксируются в тисках, помещаются на наковальню или привариваются на рабочую поверхность.

Создание завитка для балясины на кондукторе.

Ковка, гибка и штамповка

Чем отличается холодная ковка металла от, например, штампования? В штамповке материал не растекается совсем или делает это крайне слабо. Для примера следует осмотреть банку для пива – она выбита единственным ударом оголовья пресса для штампа.

Если это сложное изделие типа чайника, то пуансон будет раздвижной формы.

Пуансон для пресса

Естественно, что в домашних условиях очень тяжело орудовать этими прессами и ими тяжело делать кованные детали.

Если сравнивать холодную ковку с горячей – отличия видны сразу. При холодном варианте исходный материал не требуется нагревать. По сути, ковка такого вида – это наклепывание заготовки множеством ударов с применением необходимой силы. При этом изменяется структура материала: наружная часть становится более твердой, а внутренняя – способствует повышенной стойкости и вязкость детали.

Наклепывание производится с помощью механического молота. Его можно смастерить и самому, в чем-то это даже проще, чем изготовление некоторых станков для художественной ковки.

Холодная художественная техника – это гнутье или гибка металлической заготовки. Сама структура детали серьезно не изменяется, а переработанные физические и механические параметры не оказывают серьезного влияния.

Основные виды станков и их функционал

От недорогих ручных станков для начинающих знакомиться с холодной ковкой до многофункционального гибочного комплекса с ЧПУ — линейка станков для холодной ковки BlackSmith – пожалуй, самая широкая в России.

Ручные станки для ковки BlackSmith выгодно отличаются от китайского ширпотреба высокой точностью изготовления, большим ресурсом и качественной инструментальной сталью, применяемой для изготовления основных узлов. Кроме гнутиков, улиток и торсионов, BlackSmith предлагает широкий спектр оборудования для подготовительных операций — инструмент для резки металла и правки заготовок.

Гнутик M3-G BlackSmith  предназначен для сгибания полосы 40*5 и прутка до 12 мм в дуги, изготовления колец радиусом от 80 мм и гибки углов более 60 градусов.

Ручная улитка M3-V1 BlackSmith позволяет гнуть завитки различной формы из полосы до 40*5 мм, круглого и квадратного прутка до 12 мм.

Торсионный станок M04B-KR BlackSmith представляет собой высокофункциональный набор для изготовления корзинок и витых прутков сечением до 16 мм.

Приспособление для обрезки седловин на концах труб TN1-38/50 BlackSmith работает с трубами диаметром 38 и 50 мм позволяет сделать заготовки для сварных объемных трубчатых конструкций

На верхнем конце продуктовой линейки BlackSmith находится топовая модель UNV3-02 универсальный станок для ковки. Этот комбайн выполняет практически все известные операции холодной ковки и способен создавать такие элементы художественной ковки, как завитки, витые прутки, корзинки, кольца, простые , двойные и обратные завитки, дуги и арки больших радиусов, расплющивать конец прутка в «гусиную лапку», двухстороннюю полуволну и «вчистую»

Станок Мастер-Универсал Р комбинированный бытовой деревообрабатывающий с рейсмусом. Назначение, область применения

Станок Мастер-Универсал Р – начальный вариант для оснащения столярной мастерской, станок не рассчитан на работу при непрерывном производстве.

Комбинированный переносной станок Мастер-Универсал Р — это наиболее функциональный станок в линейке бытовых деревообрабатывающих машин серии Мастер-Универсал; он имеет четыре функции (конфигурации) – рейсмусование, фугование (строгание), пиление и сверление. Не требует специального места для установки, в комплекте имеются опоры. Номинальная мощность 2200 Вт. Максимальный размер пильного диска — 250 мм.

На станке можно выполнять следующие операции:

  • рейсмусование – строгание поверхностей до определенной, заранее заданной толщины;
  • прямолинейное строгание (фугование) по пласти или кромкам;
  • строгание (фугование) под углом (по ребрам);
  • строгание (фугование) по пласти с приспособлением прижимным;
  • распиловку вдоль и поперек волокон, в том числе до определенной, заранее установленной глубины;
  • распиловку вдоль волокон под углом с помощью направляющей линейки;
  • распиловку поперек волокон под углом с приспособлением;
  • отбор четверти
  • сверление и фрезерование концевыми фрезами.

Для распиловки используется широкий накладной пильный стол, который устанавливается над строгальным столом и регулируется по высоте, что позволяет устанавливать требуемое выступание пилы над распиливаемым материалом в зависимости от его толщины и обеспечивает безопасный и качественный рез при продольной, поперечной и под углом к волокнам распиловке материалов, позволяет раскраивать листовые материалы.

Выходной конец ножевого вала имеет конус, на который устанавливается фланец для крепления пильного диска или сверлильный патрон 16-В16 ГОСТ 8522-79.

Дополнительные приспособления к станку Мастер-Универсал Р:

  • приспособление для фрезерования и сверления — фрезерование концевыми фрезами и сверление
  • приспособление прижимное — строгание (фугование) по плоскости с прижимным приспособлением
  • приспособление для поперечной распиловки под углом — распиловка поперек волокон под углом с приспособлением

Питание машины осуществляется от однофазной сети переменного тока с защитным (заземляющим) проводом. Качество источника электрической энергии по ГОСТ 13109-97.

Источник электрической энергии должен иметь защиту, рассчитанную на ток плавкой вставки 16 А.

Климатическое исполнение машины У, категория размещения 3.1 по ГОСТ 15150-69 для работы при температуре воздуха от +5°С до +40°С.

Исполнение по степени защиты от влаги — незащищенное.

Станок Мастер-Универсал Р имеет встроенное устройство отключения от источника питания при перегреве асинхронного двигателя. Повторное включение машины можно производить после того, как электродвигатель остынет до температуры окружающей среды.

Станок Мастер-Универсал Р имеет выходные цилиндрические патрубки диаметром 100 мм (обязательно снять, если не используется стружкоотсос) и 38 мм, для подключения к ней внешнего вакуум-отсоса, чтобы удалять стружку и опилки соответственно.

Комплект поставки станка Мастер-Универсал Р:

  • строгальная машина
  • пильный стол
  • строгальный стол
  • прижимное приспособление
  • приспособление для поперечной распиловки под углом
  • линейки для строгания и распиловки
  • переходник для удаления стружки
  • оснастка
  • опоры
  • средства индивидуальной защиты
  • руководство по эксплуатации
  • упаковка

Как правильно подобрать станок для холодной ковки: основные критерии выбора

Приняв решение заниматься холодной ковкой металла, вам предстоит столкнуться с проблемой выбора оптимального приспособления. Чтобы не совершить ошибку на этом этапе, достаточно определиться с основными условиями. Давайте же непосредственно рассмотрим каждое из них в отдельности.

Способ работы (управления)

В данной категории существует всего два варианта – либо ручной механизм, либо электрический. Первый метод лучше всего подойдёт новичкам, поскольку при нём можно оперативно изготавливать одинаковую продукцию без переналадки. Версия с электромотором, наоборот, довольно требовательна к навыкам мастера, но зато отличается высокой производительностью и возможностью работы с крупногабаритными профилями.

ФОТО: ahequkupimer.tkЕщё одним несомненным достоинством ручных ковочных станков является высокая надёжность и долговечность

Производитель оборудования

Не менее важный аспект – происхождение героя нашего обзора. На первый взгляд может показаться, что качественный заводской продукт будет идеальным при любых обстоятельствах. Да, в 95% случаев именно так всё и обстоит. Но не стоит забывать о талантливых обладателях «очумелых ручек». При желании, они могут создать с нуля уникальный самодельный инструмент, имеющий особые характеристики.

ФОТО: omowolybikij.tkПри желании, можно собрать готовый станок лишь из подручных материалов – были бы чертежи да опыт сварочной работы

Кстати, раз речь зашла о заводских моделях, не лишним будет предложить читателям небольшой рейтинг производителей станков, присутствующих на отечественном рынке:

БрендСтрана производительПопулярная модельОценка HouseChief, балл
ПольшаРучной гибочный универсальный инструмент Stalex SBG-408,2/10
Ручной гибочный универсальный инструмент Stalex SBG-40
РоссияУниверсальный гибочный станок TRIOD SBG-308,7 /10
Универсальный гибочный станок TRIOD SBG-30
ЧехияРучной листогибочный станок Proma UO-309,2/10
Ручной листогибочный станок Proma UO-30
ГерманияИнструменты для гибки завитков Blacksmith M3-V99,4/10
Инструменты для гибки завитков Blacksmith M3-V9
РоссияСтанок художественной ковки Ажур-1М9,7/10
Станок художественной ковки Ажур-1М
Станок художественной ковки Ажур-1М

Многие из читателей интересуются: правда ли можно изготовить самому с нуля работающую версию приспособления? Мы с уверенностью отвечаем – да, это действительно так. Более того, можно встретить массу реальных примеров подобной деятельности. Представленное ниже видео покажет вам лишь одну из сотен возможных вариаций. Всё зависит только от вас и вашего желания!

Watch this video on YouTube

Многозадачность

Как мы уже говорили ранее, герои нашего обзора могут быть как узкоспециализированными, так и универсальными. И хотя второй вариант кажется более выгодным и производительным, подобное решение подойдёт далеко не всем. Во-первых, вам может понадобиться лишь одна-две функции, а не целый набор возможностей – а это уже нерациональная переплата. Во-вторых, универсальные агрегаты быстрее выходят из строя, поскольку они используют чересчур много ресурсов. Также для начинающих кузнецов будет куда проще разобраться в особенностях работы узконаправленного приспособления для холодной ковки.

ФОТО: ggptl.gomel.byПодобный прибор хорошо подойдёт для небольшого завода или частной мастерской, но никак не для обычных бытовых нужд

Стоимость аппарата

Наконец, не лишним будет упомянуть о ценах на продукцию. На самом деле, найти устройство дешевле десяти тысяч рублей в данном сегменте не так просто – поэтому многие и стремятся к изготовлению самодельного оборудования. Тем не менее, станки заводского производства актуальны всегда, особенно для тех, кто хочет активно заниматься производством кованых изделий различного вида и назначения.

ФОТО: websvarka.ruСэкономив на приобретении полноценного агрегата, вы вряд ли получите максимально качественный и надёжный результат

Сравнительный анализ станков серий «Blacksmith», «Мастер» и «Ажур»

При анализе, изученных станков, мы исключили оборудование серий «Декор» и «Профи». Связано это с тем, что производители серии «Декор» остановили производство станков, а серия «Профи» не выдержала проверку качеством. Станки данной серии имеют низкий показатель надежности. Конструкция станка склонна к быстрому износу. Самый легкий станок «Профи-2Р» весит всего 80 кг. У станка из настолько тонкого материала «усталость металла» наступает гораздо быстрее, чем у металла, из которого сделаны станки конкурентов. Станки этой серии имеют неудобную в работе конструкцию (для осуществления замятия лапки приходится работать в положении максимального наклона). К тому же машины «Профи» мало отличаются друг от друга по функционалу и не имеют в своей серии аналогов универсальным станкам, представленным в других линейках. Также, они не подходят для производства больших объемов элементов художественной ковки.

Таким образом, в нашем анализе отражены сравнительные характеристики универсальных станков серий «Blacksmith», «Мастер» и «Ажур».

Для более детального рассмотрения и сравнения оборудования, мы отобрали станки из каждой серии и сопоставили каждый из отобранных станков с его аналогами из серий других производителей.

Параметры сравнения

«Ажур-Универсал»

«Мастер-Универсал»

UNV3-02»

Функционал

Осуществляет изготовление завитков, продольное скручивание, изготовление колец, корзинок, торсионов, окончаний, гибку трубы, обработку граней и нанесение рельефных рисунков на полосу, квадрат, круг и профильную трубу.

Выполняет операции продольного и спирального скручивания, разогрев и расковку заготовок, декоративный прокат различного металлопроката, изготавливает дуги из профильной трубы.

Изготавливает завитки, корзинки, торсионы, кольца, окончание «Лапка». Осуществляет накатку трубы и гибку дуги.

Размеры заготовок:

1.спиральное скручивание

2.продольное скручивание

3.раскатка конца заготовки

4.изготовление корзинки

1). проф. труба 10х10,15х15,20х20 , полоса 6х12мм

2). квадрат до 20 мм.

полоса  до 40х10мм

3). проф. труба 15х15, 20х20мм

4). круг и квадрат 6ммх4, 8ммх4, 10ммх4

 1). круг, квадрат от 8-20мм¸ проф.труба – 10,15,20,25

2).  квадрат 8-20мм,  проф.труба 10х10,15х15,20х20

3). квадрат/круг 8-20мм, проф.труба 10х10-40х20мм

1). труба/квадрат max 20х20х1,5мм, полоса 30х10мм

2). квадрат 16х16мм, полоса 30х10мм

3)квадрат 12х12мм

4) квадрат max 8х8мм Пруток max 8мм

Частота вращения рабочих валов/скорость вращения оправок

7,5 об/мин

9,5 об/мин

16 об/мин

Мощность электродвигателя

3кВт

2,2 кВт

2,2 кВт

Ток питания сети

380 либо 220 В

380 либо 220В

380В

Габаритные размеры, мм

1430х800х1120мм

720х720х1180мм

1270х670х1550мм

Масса станка

695 кг

300 кг

482 кг/в упаковке-572 кг

Стоимость

от 483040 рублей

от 209000 рублей

547020 рублей

Преимущества

Станок изготовлен из толстого металла. Имеет надежный редуктор и двигатель.

Эксцентрики выполнены из высокопрочной стали – позволяют изготовить огромное количество элементов.

Многофункционален. Совмещает в себе функции двух станков «Ажур-1М» ( изготовление завитков, продольное скручивание, изготовление колец, корзинок, торсионов, окончаний, гибку трубы) и «Ажур-2»( обработку граней и нанесение рельефных рисунков на полосу, квадрат, круг и профильную трубу).

Имеет двустороннюю рабочую зону-компоновку. т.е. рабочие валы выходят на обе стороны станка с соответствующей оснасткой станка (валки, ролики, лекала и т.д.), это позволяет свести к минимуму замену оснастки для выполнения той или иной операции. Увеличенная производительность станка дает возможность обрабатывать две заготовки одновременно для скорейшего выполнения ваших заказов.

Оснащен ЧПУ, позволяющим в кротчайшие сроки получить спроектированное на компьютере изделие. Еще одним плюсом является, быстрая смена оснастки не требует наличие высококвалифицированного специалиста. Потребляет меньше электроэнергии (на 25%) и обладает более привлекательной ценой.

Недостатки

Отсутствует ЧПУ

Отсутствие ЧПУ (все операции выполняются «на глазок»). Медленная скорость смены оснастки ведет к уменьшению производительности труда.

Необходимость дополнительного приобретения горна, навесного блока UNV-LP. Меньше возможностей по количеству операций в сравнении с конкурентами.

Показатели таблицы указывают на схожесть функционала станков «Ажур-Универсал», «Мастер-Универсал» и «UNV3-02». Все три станка изготавливают завитки, корзинки, торсионы, кольца, окончание «Лапка». Осуществляют накатку трубы и гибку дуги.«Ажур-Универсал»

Предыдущая | Следующая

Основные виды станков и их функционал

От недорогих ручных станков для начинающих знакомиться с холодной ковкой до многофункционального гибочного комплекса с ЧПУ — линейка станков для холодной ковки BlackSmith – пожалуй, самая широкая в России.

Ручные станки для ковки BlackSmith выгодно отличаются от китайского ширпотреба высокой точностью изготовления, большим ресурсом и качественной инструментальной сталью, применяемой для изготовления основных узлов. Кроме гнутиков, улиток и торсионов, BlackSmith предлагает широкий спектр оборудования для подготовительных операций — инструмент для резки металла и правки заготовок.

Гнутик M3-G BlackSmith  предназначен для сгибания полосы 40*5 и прутка до 12 мм в дуги, изготовления колец радиусом от 80 мм и гибки углов более 60 градусов.

Ручная улитка M3-V1 BlackSmith позволяет гнуть завитки различной формы из полосы до 40*5 мм, круглого и квадратного прутка до 12 мм.

Торсионный станок M04B-KR BlackSmith представляет собой высокофункциональный набор для изготовления корзинок и витых прутков сечением до 16 мм.

Приспособление для обрезки седловин на концах труб TN1-38/50 BlackSmith работает с трубами диаметром 38 и 50 мм позволяет сделать заготовки для сварных объемных трубчатых конструкций

На верхнем конце продуктовой линейки BlackSmith находится топовая модель UNV3-02 универсальный станок для ковки. Этот комбайн выполняет практически все известные операции холодной ковки и способен создавать такие элементы художественной ковки, как завитки, витые прутки, корзинки, кольца, простые , двойные и обратные завитки, дуги и арки больших радиусов, расплющивать конец прутка в «гусиную лапку», двухстороннюю полуволну и «вчистую»

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
