Станок для распила ДСП

Как самому сделать раскрой ДСП?

Данная статья – логическое завершение цикла статей о самостоятельном проектирование и расчете мебели для дома.

Здесь я расскажу о том, как делать экономный раскрой в домашних условиях, укажу на всевозможные нюансы и возможные подводные камни, к которым вы должны быть готовыми, решившись на заказ порезки ДСП на мебельном производстве.

FAQ или Часто задаваемые вопросы

1 – Зачем самому делать раскрой? – Прежде всего, самостоятельный раскрой деталей в листе ДСП – это ваша экономия.

Дело в том, что большинство мебельных компаний, производящих распил ДСП, продают плиты поштучно. То есть, если детали, которые вам необходимы, не помещаются в листе ДСП, и хоть одна штука оказывается на второй плите, вам приходится платить за два полных листа ДСП.

Согласитесь, не очень выгодно оплачивать две плиты, если по факту получается, что на шкаф-купе или кухню уходит всего лишь лист ДСП и еще пара небольших деталей.

Именно поэтому, лучше самостоятельно в домашних условиях сделать раскрой, согласно которому заказать распил в мебельном цехе.

2 – Что делать, если все равно по раскрою ДСП получается большой остаток? – Все просто – огляните свежим взглядом вашу квартиру и дом. Возможно, вам не помешает небольшой журнальный столик или необходимы книжные полки.

Используйте остаток рационально, продумайте несколько новых декоративных и функциональных элементов для интерьера и добавьте их в свой раскрой.

Таким образом, покупка деталей ДСП превратится из заведомо невыгодной в очень экономную и продуманную.

3 – Что такое структура ЛДСП? Как понимать выражение мебельщиков – по структуре или против структуры? – Обратите внимание на расцветку ламинированной ДСП, если в ней присутствует деревоподобный рисунок, значит она обладает схематическим изображением этой самой «структуры», а именно – структуры коры дерева, имитирующим ту или иную породу (бук, ясень, сосна, дуб, ольха, вишня и прочие.)

Согласитесь, довольно глупо выглядят мебельные фасады, на которых рисунок (структура) идет вразброс – на одном вдоль, на втором поперек, потом снова вдоль.

Поэтому, прежде чем заказывать ЛДСП на производстве, вы должны иметь на руках список деталей, написанных согласно определенным правилам и последовательности.

Итак, обратите внимание на то, как выглядит плита ламинированной ДСП с рисунком

Мы видим, что структура идет вдоль длинной стороны. И, если детали будут ложиться параллельно изображенных волокон – такую деталь мебельщики назовут «по структуре», если же перпендикулярно – то «против структуры».

4 – Как правильно указать размеры в списке, чтобы детали одного вида обладали одинаковым рисунком структуры? – Первое, и самое главное – это определиться с видимыми элементами, на которых структура обязана располагаться в одну и ту же сторону.

Например, фасады, бока шкафа, лицевой цоколь. А вот те детали, которые расположены внутри шкафа (внутренние полки, бока выдвижных ящиков и подобное), можно вырезать из листа ДСП вразброс.

Указывая размеры для мебельного цеха, лучше заранее уточнить, где вы планируете производить распил ЛДСП, какой размер детали указывать первым.

В большинстве мебельных компаний, первым указывают размер детали, который идет по структуре, то есть вдоль рисунка.

А теперь внимательно просмотрите схематический эскиз, расположенный ниже – на нем я постарался максимально доступно изобразить как будут выглядеть детали при размерах указанных по структуре и против структуры.

5 – Что такое базировка листа ЛДСП? Зачем при самостоятельном раскрое деталей ДСП указывать размер плиты меньше фактического? – Действительно, зная стандартные размеры листа ЛДСП, создавая раскрой, нужно учитывать базировку листа, которую обязательно будут делать в цехе перед распилом деталей.

Обычно, края плиты содержат некоторые сколы, неровности, возможно даже небольшое набухание. Поэтому, распиловщики «базируют лист ДСП» – срезают 10-15 мм с каждой стороны. Исходя из этого, вы должны также сделать базировку, то есть принять за правильный размер, например не 1830 х 2750 мм, а 1810 х 2730 мм.

6 – Что такое ширина пропила и чему она равна? – Ширина пропила – это ширина реза пилы. Пила, установленная на распиловочном станке, обладает толщиной 4 мм, а значит, между деталями будет рез толщиной в эти самые 4 мм.

То есть, фактический размер, на котором расположатся две детали 300 и 400 мм – не 700 мм, а 300 + 400 + 4 = 704 мм. Каждый пропил необходимо также обязательно учитывать при раскрое.

Ну, вот и все, теперь вы подготовлены для того, чтобы приступить непосредственно к самостоятельному раскрою деталей ЛДСП, который можно произвести двумя способами – вручную, при помощи линейки, листочка, ластика, калькулятора и с помощью компьютерной оффлайн или онлайн программы раскроя.

Форматно-раскроечный станок своими руками: чертежи, видео, фото

По мере развития проекта Пиропринтер, нашей команде приходится оптимизировать какие-то процессы. Нам давно требовалось сделать какой-то станок или приспособление для быстрого и аккуратного роспуска фанеры для последующей фрезеровки. Не буду утомлять, сразу покажу результат, который мы получили:

Вот такой форматно-раскроечный станок мы сделали своими руками Поясню сразу — мы не мебельное производство, где форматник — это один из основных инструментов.

И к нему идет требование обязательного наличия подрезного пильного диска для пиления без малейших сколов и высокой производительности.

Раскрой фанеры (и другого листового материала) для нас — это вспомогательный производственный процесс, не требующий высокого качества реза.

Те, кто когда-либо сталкивался с раскроем листов фанеры (1,5*1,5м), знают, что распиливание сопровождается рядом сложностей:

Лист громоздкий и требуется много места, если пилить его в горизонтальном положении;
При раскрое поперек волокон появляется много сколов;
Выдержать ровную линию от края до края, просто отпиливая по нарисованной линии не просто — рез немного плывет.

Исходные требования были простыми: нужен бюджетный вариант форматно-раскроечного станка, который можно собрать своими руками. Рез должен быть прямым и без сколов. При раскрое тратить минимум времени на выставление размеров. Форматник должен занимать минимум места.

Назначение форматно раскроечного станка

Основные функции форматно-раскроечного станка заключаются в формировании ровного реза на поверхности ламинированного ДСП или ДВП. При этом предъявляются особые требования к качеству кромки.

Внешне конструкция напоминает простую пилораму. Разница заключается в жесткой фиксации заготовки относительно режущих компонентов. Для увеличения качества присутствуют два диска различных диаметров. Один из них больше другого и вращается в обратную сторону. Это дает возможность уменьшить вероятность появления сколов на торце деревянной поверхности.

При изготовлении самодельной конструкции следует учитывать такие моменты:

устойчивость оборудования во время работы;
наличие измерительных инструментов для предварительной раскройки деревянного листа.
размеры рабочего стола. Они напрямую зависят от габаритов заготовки;
меры безопасности. Это относится к оборудованию и рабочему персоналу. Для удаления стружки обязательно должен присутствовать вытяжной механизм, режущие компоненты находятся под специальным чехлом.

Важным фактором является предварительный расчет всех элементов конструкции. Она должна выполнять свои функции в зависимости от степени нагрузки. Одним из недостатков форматно-раскроечного станка является невозможность формирования резов фигурной формы. Для этого необходимы другие типы оборудования.

Во время анализа заводских моделей следует учитывать толщину обрабатываемого материала и его удельную плотность. Это повлияет на выбор пильных дисков.

Почему решили сделать форматно-раскроечный станок своими руками, а не купили готовый?

Самый дешевый готовый форматник с горизонтальным расположением листа стоит 220 тыс руб. (марка Jet).

Пример готового горизонтального форматника. С листом фанеры он занимает очень много места

В данной конструкции есть подрезная пила. И по идее можно было самим собрать что-то подобное из готового циркулярного (распиловочного) станка или ручной циркулярной пилы. Самый простой дешевый циркулярный станок стоит 7 тыс руб, что-то по серьезнее обойдется в 30 тыс руб.

А со свободным местом у нас в мастерской проблематично (напомню, что раскрой фанеры — у нас вспомогательная функция). Поэтому нам подходил только вертикальный форматно раскроечный станок.

Самый простой вертикальный форматник обойдется в 230 тыс руб.

Бюджетный вариант вертикального форматинка, который нам не очень понравился

Тот, что нам понравился стоит около 300 тыс руб (причем, это бюджетный, так как серьезные форматники стоят от 500 тр до 1,5 млн). Правда, я нашел вариант на авито самодельный на металлической раме с закрепленной на нем простой ручной циркулярной пилой за 100 тыс руб. (+доставка).

Да, есть еще и простое готовое решение — пилить вдоль специальной шины (если ваша модель циркулярки предусматривает пазы под шину и шина под вашу пилу в принципе существует). Так рез будет ровным.

Но есть некоторые неудобства, связанные с шиной: долго размечать и выставлять, руки находятся в напряжении от веса циркулярки, распускать так придется либо в горизонтальном положении листа или как-то его фиксировать на расстоянии от пола, не удобно длинную шину использовать для распила коротких кусков фанеры и пр.

Сравнительная характеристика станков различной ценовой категории

Лидером в производстве дешевого оборудования на протяжении многих лет является Китай. Там производятся станки для раскройки древесных плит, предназначенные для промышленного использования. Например, распиловочный станок для ДСП марки MJ-90 /MJ-6128С (Китай) с алюминиевой кареткой длиной 2,8 м и с широким рабочим столом может обрабатывать листы ДСП большого формата. Вес каждого станка колеблется в пределах 1000 кг.

Однако все его детали изготовлены с расчетом на то, что такой станок будет использоваться на малых и средних производствах при односменном режиме работы. Это значит, что китайское оборудование не выдержит значительных и постоянных рабочих нагрузок. Такие станки имеют среднюю стоимость 4500$ – 5500$ в зависимости от технических возможностей.

Средний ценовой сегмент станков для распиловки ДСП наилучшим образом представляет итальянское оборудование фирмы «Griggio» стоимостью около 5000-7000$. Станки данной категории предназначаются для пакетного и штучного раскроя любых древесных плит, в том числе ламинированных. Благодаря тому, что алюминиевая каретка таких станков имеет 3,2 м длины, они могут распиливать листы ДСП очень больших форматов. Общая масса станка составляет около 710 кг.

Все оборудование от «Griggio» изготавливается из австрийских и немецких комплектующих под сравнительно небольшие нагрузки мелкосерийного производства мебели. Кроме того, потребители отмечают тот факт, что данные станки имеют оптимальное соотношение цены и качества.

Станки для распила ДСП премиум-класса уже более 100 лет представляет компания «Altendorf», оборудование которой можно назвать не только самым качественным, но и самым универсальным.

Основными особенностями станков от «Altendorf» можно считать наличие максимально жесткой станины и двухроликовой каретки длиной 3,2 м. Кроме этого, особого внимания заслуживает пильный механизм, который полностью комплектуется и монтируется на заводе-изготовителе, а затем поставляется покупателю в собранном виде. Это позволяет выполнить наладку и настройку режущих узлов в заводских условиях, точно отрегулировать основную и подрезную пилы. В результате, станок от «Altendorf» может выдерживать самые сильные нагрузки и используется преимущественно на фабриках с массовым производством мебели.

Как выбрать модель

Как сделать станок для вышивания своими руками

Критерии:

производительность — количество метров распила в час или за рабочую смену;
максимальная и минимальная площадь обрабатываемых поверхностей;
простота настройки, эксплуатации агрегата;
наличие производственных площадей для размещения оборудования;
качество, надежность механизма;
затраты на эксплуатацию, обслуживание оборудования;
цена.

MJ-45KB-2

Подходит для средних и мини-производств по изготовлению корпусной мебели. Мощная сварная станина обеспечивает точное вхождение пилы в тело плиты, гасит вибрацию силового оборудования. Пильный узел может работать под наклоном 45°. Станок кроит ДСП, МДФ, ЛДСП и некоторые другие материалы. Прост в обслуживании, работе.

JTS-315SP SM

Станок JET JTS-315SP SM — многофункциональный компактный агрегат весом 50 кг. Оборудование удобно для оснащения небольших мастерских. Станина — массивный чугунный стол. В комплекте поставляется второй дополнительный стол. Это обеспечивает работу агрегата без вибраций.

Пильный узел приводится в рабочий режим асинхронным однофазным электродвигателем. Это позволяет подключать станок к бытовой электросети.

Достаточный запас мощности не вызывает перегрев двигателя.

Максимальный диаметр фрезы — 250 мм. Глубина распила — до 70 мм. Для выреза пазов меняют положение дополнительного стола.

Недостаток конструкции — трудности обработки листового материала большой площади.

WoodTec PS 45

Агрегат WoodTec PS 45 предназначен для продольных, поперечных и угловых распилов ЛДСП, МДФ, массивных древесных заготовок. Раскрой производится с предварительной подрезкой нижней кромки. Это исключает появление сколов на поверхности материалов.

Пильный узел помещен в литой чугунный корпус — процесс распила не подвержен воздействию вибрации. Станок имеет раздельные приводы: основной и вспомогательный, вращающий подрезную фрезу.

Микрометрическая настройка упрощает фиксацию параллельного упора. Точность — до 0,8 мм.

Максимальный ход подвижного стола — 3200 мм. Пила наклоняется до 45°. Пильный диск диаметром до 350 мм обеспечивает высоту пропила до 75 мм. Размер рабочего стола (1200×650 мм) позволяет изготавливать вертикальные стенки корпусной мебели. Общий вес установки — 880 кг.

Altendorf F 45

Модель выполняет чистовые продольные, поперечные и угловые разрезы облицованных плит. Станок имеет электромеханическую регулировку высоты и угла наклона главной пилы.

Высокая точность обработки обеспечивается встроенной роликовой тележкой и круглыми направляющими каретки.

С 2006 года фирма Altendorf выпускает новое поколение станков, имеющих усовершенствованные пильные суппорта и шпиндельные узлы подрезного механизма. Система управления позволяет производить высококачественный раскрой плит.

Максимальная высота пропила — 200 мм. В пильный узел устанавливают главные пилы диаметром от 250 мм до 550 мм. Вес станка — от 870 кг до 1170 кг.

Оборудование используется крупными предприятиями по изготовлению мебели.

Filato Fl-3200B

Выполняет работы по раскрою плитных материалов (ЛДСП и МДФ). Аббревиатура 3200B обозначает наибольшую длину пропила в мм.

Удлиненная каретка и широкий стол позволяют устанавливать, передвигать плиты большой площади относительно пильного узла. Узел — основная пила и подрезной диск. Подрезка гарантирует отсутствие появления сколов на поверхности заготовок.

Раскроечный станок с ЧПУ FL выдерживает тяжелый беспрерывный режим работы. Используется производителями массовых серий корпусной мебели, имеет большой запас прочности.

ITALMAC Omnia-3200R

Выполняет распиловку в поперечном направлении и под углом ЛДСП, ДВП, фанеры, других материалов, покрытых шпоном, ламинатом, пластиком.

Модели 3200R устанавливаются на больших предприятиях по производству корпусной и кухонной мебели. Максимальная длина распила — 3200 мм. Оборудование оснащено роликовой кареткой с 4 направляющими балками. Пила помещена в литой стальной корпус. Регулируется подъем, опускание, угол наклона пильного узла. Станок оборудован числовым программным управлением.

Скорость вращения основной и подрезной пилы контролируется с помощью цифровой консоли. Установлен электродвигатель мощностью 0,75 кВт.

№	Модель станка	Цена, руб
1	MJ-45KB-2	270 000
2	JTS-315SP SM	50 000
3	WoodTec PS 45	270 000
4	Altendorf F 45	570 000
5	Filato Fl-3200B	475 000
6	ITALMAC Omnia-3200r	230 000

Инструменты и оборудование для распила

В зависимости от объёма предстоящих работ и конфигурации распила используют:

электрический лобзик;
дисковую пилу (паркетку);
ручной фрезер;
ножовку;
профессиональное оборудование.

Не каждым инструментом можно получить детали необходимой формы.

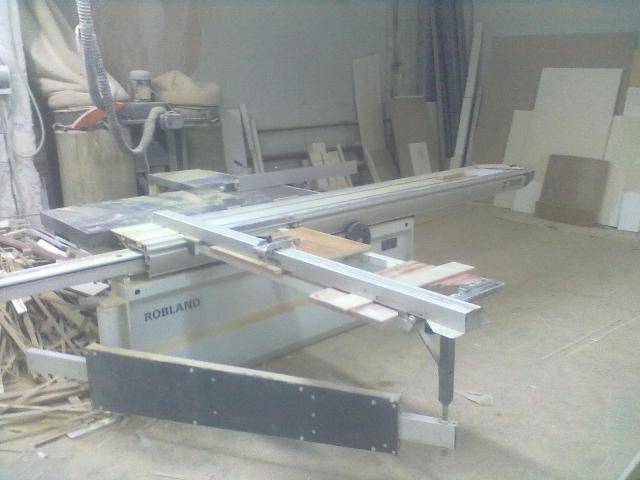

Форматно-раскроечный станок

Распил ДСП на форматно-раскроечном станке Если известны точные размеры, по которым следует раскроить лист, правильнее поручить работу профессионалам. Почти все продавцы — базы и строймаркеты — предоставляют такую опцию. Часто услуга по распилу бесплатна, заказчик оплачивает только стоимость ДСП.

Для раскроя используют форматно-раскроечные станки различных конструкций.

Отпилить ДСП без сколов позволяют различные дополнительные приспособления. Например, на некоторых моделях установлены два пилящих диска: первый, небольшого диаметра, пропиливает поверхностный ламинированный слой, а основной проводит полный рез.

Лобзик

Лобзиком можно выполнять фигурную резку Электрическим лобзиком раскраивают лист по прямым и фигурным линиям.

Преимущества метода:

доступность — лобзик есть у большинства мастеров, а новый стоит недорого;
в продаже есть специальные пилки для ДСП, ЛДСП и ламината;
можно резать окружности с небольшим радиусом;
подходит для изготовления сквозных отверстий под люки или электроустановочные изделия.

Для получения прямолинейного реза надо иметь опыт работы с инструментом или достаточно использовать направляющую шину.

Паркетка

Ручную дисковую пилу, иногда называемую «паркеткой», используют, если предстоит большой объём работы по раскрою ДСП по ровным линиям.

Приобретают диски с твердосплавными наконечниками зубьев.

Ручная дисковая пила с направляющей шиной Можно обойтись без дополнительных деталей, если вести рез вдоль направляющей из уголка или штукатурного правила.

Главный недостаток способа — невозможность изготовить криволинейный разрез.

Фрезер

Чтобы качественно отпилить ДСП с помощью фрезера, мастеру необходим большой опыт.

Ровная, безупречная кромка получается только при использовании алмазных фрез, цена которых велика.

Валера

Голос строительного гуру

Задать вопрос

В домашних условиях фрезер часто используют для финишной обработки кромок ламинированного ДСП. В этих случаях лист распиливают ножовкой, лобзиком или дисковой пилой, а затем обрабатывают срез фрезером

Важно предусмотреть запас 1,5–2 мм, который будет удалён фрезой

Ножовка

Для резки ДСП нужна ножовка с мелкими зубьями Раскрой ручными ножовками занимает много времени и требует больших затрат физических сил.

Ручные пилы с большим и средним зубом подходят только для пиления обычного ДСП (без ламинированного слоя). Результат всегда будет сопровождаться сколами и задирами. Внешний вид кромки можно будет исправить только декоративными накладками.

Небольшой объём резки выполняют ножовкой с мелкими зубьями. Чтобы снизить количество сколов, поверх листа наклеивают малярный скотч, размечают линию реза и только потом приступают к работе.

Вопрос эксперту

Чем нельзя резать ДСП?

Несмотря на то что посадочные места пильных дисков для паркетки и углошлифовальной машинки могут совпадать, резать ДСП и дерево болгаркой категорически запрещено. Крутящий момент даже слабого станка вырвет инструмент из рук, а диск нанесёт увечья. Опасность заключается в том, что вращение невозможно остановить мгновенно.

Разновидности и характерности станков

Три класса оборудования для распила отличаются следующими характерностями станков:

Не тяжелое. Несложные по устройству и дешевые станки рассчитаны на домашнее использование. Выдержит постоянную работу до 3 часов.
Усредненное. Имеет очень приличный раскроечный стол, снабжено всеми дополнительными устройствами: упоры, столы, линейки. Способно отработать восьмичасовую смену. Предназначается для малых и средних производств.
Увесистое. Ориентировано на большие деревообрабатывающие компании. Готово к круглосуточной работе, снабжено достаточным количеством дополнительного и дополнительного оборудования.

В качестве добавочных устройств, повышающих практичность и удобство работы, изготовители рекомендуют:

вакуумную систему убирания пыли и стружки;
струбцины для крепежа Дсп;
удлиненную раму для листов приличной длины.

Заводской станок для распила Дсп с вакуумным удалением стружки

Фигурные распилы, кромки замысловатой формы, пазы производятся при помощи кромочного аппарата.
