Стойка для дрели какую выбрать

Вертикальная стойка для шуруповерта своими руками

Теперь давайте рассмотрим второй вариант самодельной стойки. В целом, конструкция очень простая, но самое главное — рабочая. Идея принадлежит автору YouTube канала Gökmen ALTUNTAŞ.

В данном случае она довольно компактная, поскольку рассчитана на использование в паре с шуруповертом.

Однако можно приспособить ее и для электродрели, немного увеличив в размерах. И получится тогда самодельная стойка для дрели.

Преимущество данной конструкции заключается в том, что для ее изготовления потребуется небольшое количество материалов. Многие детали даже покупать не придется — можно найти их в гараже.

Подставку сверлильной стойки изготовим из фанеры толщиной 20 мм. Можно также взять кусок доски.

Первым делом отпиливаем от фанеры заготовку нужного размера. Затем размечаем и сверлим в ней два отверстия. Используя эпоксидный клей, вклеиваем направляющие.

Острые углы основания закругляем на шлифовальном станке. Изготавливаем из дерева или фанеры подвижную площадку.

В подвижной части сверлим отверстия диаметром 19 мм под подшипники. Наружную часть подшипников смазываем эпоксидным клеем и вставляем подшипники в отверстия.

В сверлильный патрон вкручиваем переходник, на который надеваем круглую трубку. Ее нужно не просто надеть, а жестко зафиксировать при помощи эпоксидного клея.

В подвижной части сверлим посадочные места диаметром 29 мм под круглые подшипники.

Надеваем на трубку первый подшипник и запрессовываем его снизу площадки. Потом надеваем на трубу второй подшипник, и также запрессовываем его в посадочное место. Для надежности используем эпоксидный клей.

На направляющие надеваем пружины и шайбы. Потом устанавливаем подвижную площадку со сверлильным патроном.

На верхнюю часть направляющих необходимо будет напрессовать деревянные «заглушки» — для ограничения хода.

Хвостовик сверлильного патрона зажимаем в патроне шуруповерта, после чего при помощи коронки подходящего диаметра сверлим в основании отверстие.

На этом процесс изготовления самоделки можно считать завершенным. Потом останется только все покрасить или покрыть минеральным маслом. Из всех стоек данный вариант — самый простой и бюджетный.

Подробно о том, как сделать это приспособление, можно посмотреть в авторском видеоролике.

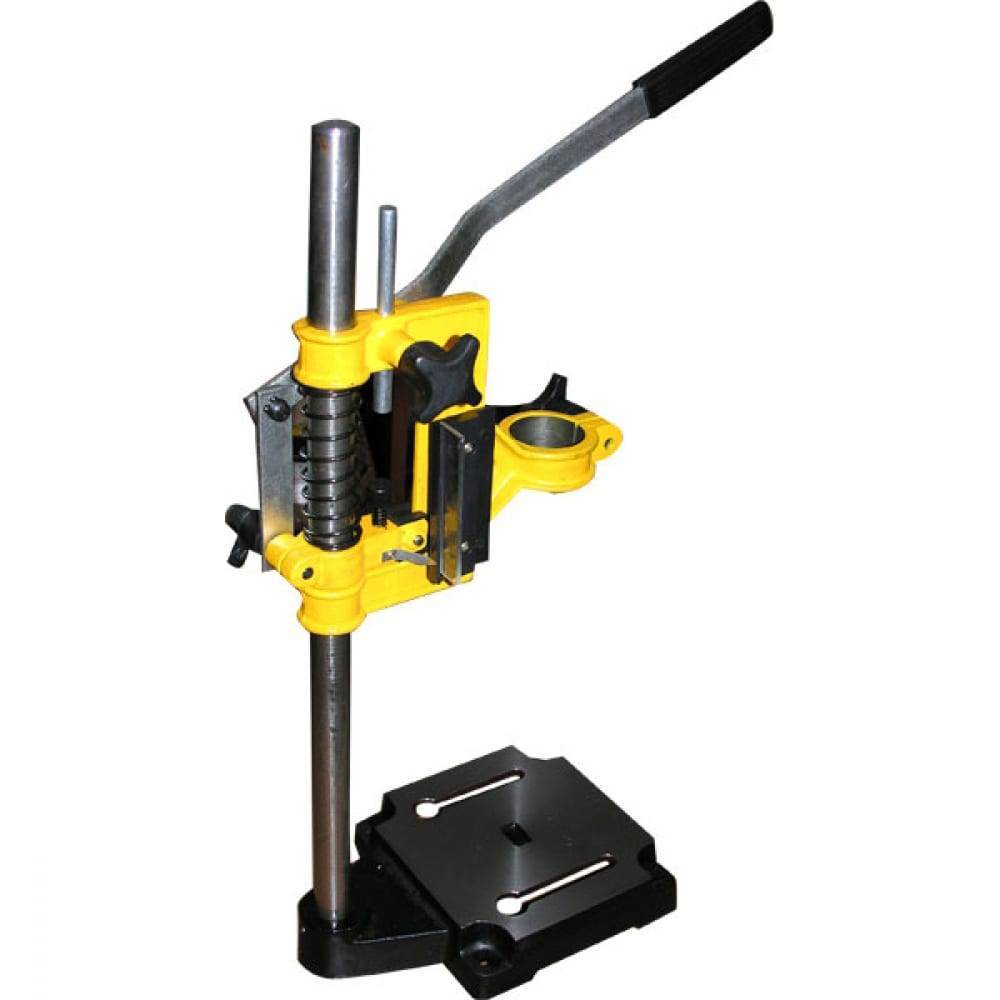

Стойка для дрели: обзор изделий от разных производителей

Держатель для электродрели является полезным и удобным приспособлением, которое обеспечивает быструю и надёжную фиксацию инструмента при выполнении стационарных работ. На сегодняшний день производителями налажен выпуск стоек для большинства моделей. Все они отличаются не только конструктивными особенностями, но и стоимостью.

Держатель для дрели Энкор 50429

Переносное приспособление «Энкор-50429» представлено рабочим столом и зажимным устройством, облегчающим сверление. Стойка предназначается для установки ручной электродрели, имеющей диаметр шейки корпуса в 4.3 см. По отзывам потребителей, лучше всего использовать для работы с данной стойкой инструмент, характеризующийся потребляемой мощностью в пределах 1 тыс. Вт и массой не более трёх килограмм. В комплект поставки входит колонна и кронштейн в сборе, а также основание и ключ шестигранный.

Стойка Sparky sp 43 (Спарки)

Сверлильная стойка предназначена для дрелей с диаметром шейки корпуса 4.3 см. Стандартный рабочий ход составляет 7 см. Плита основания sparky отлита из чугуна, поэтому работа становится наиболее удобной и безопасной. Значительный вес минимизирует риск сдвига держателя в процессе работы.

Ножки плиты стойки «Спарки» имеют резиновое покрытие, поэтому допускается установка на поверхность гладкого покрытия, а люфт полностью исключен. Такая конструкция может использоваться при обработке металлов, древесины, а также керамических изделий.

Другие популярные модели

Не менее популярны и модели от других производителей, которые характеризуются высокими качественными показателями и вполне доступной для рядового потребителя стоимостью:

  • модель «Калибр», позволяющая выполнять трансформирование ручного электроинструмента в стационарный станок для сверления. Устройство пригодно для дрелей с шейкой 4.3 см. Широко используется при сверлении металлов с толщиной в 6 см. Конструкция изготовлена на основе алюминиевого сплава;
  • надёжная модель по приемлемой цене Dremel является прекрасным вариантом для выполнения стационарных работ со сверлильным инструментом и позволяет осуществлять не только угловое и вертикальное сверление, но также полировку и шлифовку в горизонтальной плоскости. Допускается регулировка шага в пятнадцать градусов;
  • модель Sparta диаметром 4 см предназначается для удобства работ, как с дрелями, так и шуруповёртами. Аксессуар прочно фиксирует рабочий инструмент в нужном положении, а наличие особой конструкция делает подачу инструмента вниз равномерной и плавной.
  • поворотная модель Skrab-25526 с диаметром зажимного отверстия в 4.3 см прекрасно зарекомендовала себя при работе в домашних условиях и небольших мастерских. Конструкция удачно сочетает надёжность, долговечность и приемлемую стоимость;

  • стойка «Диолд» идеально подходит для использования в бытовых и промышленных условиях. Стационарное приспособление позволяет закреплять ручное сверлильное оборудование с посадочным диаметром шейки 4.3 см. Идеально подходит для сверлильных работ по металлам, древесине, пластмассам и другим материалам;
  • поворотная алюминиевая модель Аrtu-4002953601002 имеет две степени свободы и поворот на 360º. Отличается быстрым креплением на столешницу при помощи струбцины, а максимальная ширина раскрытия составляет 4.5 см. Применяется для крепления электродрели и использования инструмента с сверлом или шлифовальными насадками.

Особенно востребована у отечественных потребителей стойка с тисками 6 см модели FIT-37861. Устройство не только комплектуется тисками, но и идеально подходит для выполнения максимально точных работ с электродрелью. Максимальный диаметр составляет 4.3 см при высоте направляющей 40 см и глубине хода 6 см.

Рейтинг лучших стоек для дрели

Номинация Место Наименование Цена
Рейтинг лучших стоек для дрели       1       3 600 ₽
      2       4 800 ₽
      3       2 499 ₽
      4       4 218 ₽
      5       1 929 ₽

Энкор 20090

Рейтинг: 4.9

  1. Высота стойки: 550 мм.
  2. Рабочий ход: 65 мм.

Одна из самых популярных стоек для дрели отечественного производства в бюджетной ценовой категории. Платформа и крепежная каретка для дрели выполнены из качественного высокопрочного чугуна. Вертикальная труба толстостенная, выполнена из нержавеющей стали. Стоит отметить также внушительную каленую пружину, которая сохранит первоначальные свойства даже после интенсивной и длительной эксплуатации изделия.

Стойка практически не имеет отрицательных отзывов, а это говорит о многом. Наши эксперты включили эту модель в рейтинг по ряду причин. Пользователи хвалят Энкор 20090 за высокое качество крепежных элементов, металла, надежность конструкции, а также удобство эксплуатации. Среди минусов можно отметить лишь отсутствие тисков, а также тот факт, что отверстия для их крепления направлены в одну сторону (это может создать проблемы обладателям нестандартных моделей тисков).

Wolfcraft 4522000

Рейтинг: 4.9

  1. Высота стойки: 295 мм.
  2. Рабочий ход: 150 мм.

Компактная, легкая стойка для ручной дрели предназначена для работы в нескольких положениях. Конструкция оснащена направляющей со шкалой, точность наведения сверла помогает повысить рукоятка на стойке. Также есть упор (бесступенчатая регулировка) ограничения глубины проникновения сверла и прямой упор для быстрого и точного сверления на одной линии. Модель имеет устройство для подключения пылесоса – для оперативного подключения функции отсоса пыли.

Среди главных достоинств модели пользователи отмечают наличие ребер жесткости на станине, мягкие пружины, почти полное отсутствие люфта, возможность регулировки рабочего угла и хранение сверл прямо в рукоятке стойки.

Hammer flex STD 60 (245-002)

Рейтинг: 4.8

  1. Высота стойки: 525 мм.
  2. Рабочий ход: 60 мм.

Наши эксперты уверенно рекомендуют эту модель для бытового применения. Стойка для дрели выполнена из качественного металла, пластиковые элементы также вполне надежны. Пользователи отмечают почти полное отсутствие люфта, отлично продуманную конструкцию стойки.

Приятный бонус – в комплект входят специальные тиски – для большего комфорта и точности работы с инструментом. Hammer flex STD 60 рекомендована для работ с металлическими профилями, трубами и схожими элементами, выполненными из металла. Среди минусов можно отметить проблемы c зажимным винтом, который может быстро сорваться (вопрос решается очень просто – достаточно приобрести дополнительный набор винтов на случай срыва).

Skrab 25519

Рейтинг: 4.7

  1. Высота стойки: 400 мм.
  2. Рабочий ход: 60 мм.

Держатель сверла Skrab 25519 с поворотной кареткой (0-90) для работы под углом предназначен для работы дрелью, шуруповертом и прямо шлифовальной машинкой. Благодаря высокой жесткости стойки ее можно использовать для сверления и также для фрезеровки. Направляющая изготовлена из инструментальной стали. В комплекте со стойкой идет 2 запасные пружины.

Ключевые особенности конструкции: продуманность деталей, высокое качество исполнения, устойчивое основание, выполненное из прочного чугуна, длинный мощный рычаг (при работе не придется прилагать много усилий), точность обработки, что достигается благодаря особому креплению каретки («ласточкин хвост»). Каретка оснащена винтами регулировки люфта. Среди минусов пользователи отмечают «хлипкость» каретки, которая выполнена из тонкой сварной трубы.

ДИОЛД СМС-43

Рейтинг: 4.6

  1. Высота стойки: 550 мм.
  2. Рабочий ход: 85 мм.

Сразу стоит отметить, что данный продукт позиционируется как бюджетная бытовая модель стойки для дрели, поэтому имеет свои нюансы. Так, пользователи отмечают не особую прочность конструкции и наличие люфтов. Но со своей функцией стойка вполне справляется, а наличие в комплекте тисков и запасных болтов служит приятным бонусом. И все это по весьма привлекательной цене.

Среди полезных особенностей модели можно отметить богатую комплектацию при низкой стоимости товара, наличие тисков. В целом, стойка подойдет для несложной грубой работы (особенно с деревом), причем нечастой. Среди минусов – довольно хрупкая конструкция, недостаточная балансировка, люфты.

Плюсы и минусы самодельных стоек

Подставка для дрели, выполненная своими руками, обладает как преимуществами, так и недостатками. Если говорить о плюсах, то начать стоит с дешевизны – гораздо экономичнее изготовить конструкцию самостоятельно, чем приобретать готовую в магазине. Более того, собрать стойку можно даже из вещей, которые уже имеются в домашнем хозяйстве: различных запчастей устаревшей либо же неиспользуемой техники. Чертежи без проблем обнаруживаются в интернете в бесплатном доступе, помимо этого, можно отыскать также и образовательные видео, которые легко повторить. Наконец, не возбраняется создать уникальную конструкцию, удовлетворяющую конкретные нужды мастера и не имеющую существующих аналогов.

Что касается минусов, первым является относительная сложность изготовления. Случается так, что некоторые детали оказывается невозможным сделать без специального оборудования, к примеру, для сварки или же токарного станка. В этом случае придется обращаться к специалисту, что, безусловно, повысит количество потраченных денег. Следующим недостатком самодельных стоек называют частое возникновение люфта из-за того, что части конструкции были неправильно зафиксированы. Люфт же, в свою очередь, негативно влияет на дальнейшее выполнение работ.

Например, на ней не удастся просверлить отверстия под углом.

Плюсы и минусы самодельных стоек

Самое главное и смелое преимущество — это экономия денег. В большинстве случаев из подручных материалов можно сделать стойку (направляющую) для шуруповерта или дрели.

Даже если в гараже нет комплектующих, их можно за копейки купить в металлической приемной (например, если вы решили сделать направляющие для движущейся части из амортизаторов).

Для изготовления штатива (вертикальной стойки) обычно используется профильная труба — у многих она есть в наличии и купить не проблема.

Еще одним преимуществом самодельной стойки является то, что раму можно подогнать под себя — сделать нужного размера (например, если вы собираетесь перевозить ее на машине).

При этом не обязательно копаться в интернете в поисках подходящих конструкций — можно сделать стеллаж и без них.

Из минусов можно только отметить то, что самодельная буровая стойка не рассчитана на выполнение высокоточных операций. И, конечно, по многим параметрам уступает дрели.

Инструкция по изготовлению

В принципе, сборка практически любой подставки для дрели происходит по одной и той же схеме. После того как выбрана станина, и к ней, при необходимости, прикреплены уголки, на ней фиксируется подпорка для стойки. На следующем этапе сама стойка соединяется с основанием при помощи винтовых соединений

Затем каждая направляющая должна быть смонтирована на стойке, что удобно делать с использованием мебельного крепежа Важно упомянуть, что направляющие должны быть без поперечного люфта

Размеры каретки зависят от размеров дрели. Закреплять сверлильное устройство удается при помощи двух способов. Во-первых, это могут быть хомутики, которые пройдут через специально просверленные отверстия в каретке. Для надежной фиксации затягивать их придется очень крепко.

Во-вторых, устройство закрепляется при помощи специальной колодки – кронштейна.

Делается она обычно из деревянной пластины, крепится к базовой каретке под углом в девяносто градусов и укрепляется металлическими уголками. В самой колодке необходимо будет сделать круговой вырез для дрели, диаметр которого на полмиллиметра меньше, чем диаметр дрели, а также прорезь, чтобы закреплять дрель в отверстии. Отверстие создается либо цилиндрической насадкой, либо по простой инструкции. Сперва измеряется диаметр дрели и на деревянной пластинке чертится круг. Следом по окружности с внутренней стороны делается несколько отверстий. Пилкой или же специальным инструментом срезаются промежутки между маленькими отверстиями, а получившееся отверстие обрабатывается напильником.

Последняя может быть либо состыкована с ручкой, либо же отдельно размещаться внизу каретки при помощи специальных пазов. Во втором случае, когда происходит нажатие на ручку, каретка с зафиксированным устройством едет вниз, а обрабатываемая деталь, соответственно, сверлится. В это время пружинки запасают энергию, и когда ручка будет отпущена, каретка вернется наверх.

Оснащение для дополнительных функций

Чтобы использовать подставку для дрели в качестве фрезерного станка, нужно использовать горизонтальный вариант станины, представленный в предыдущем пункте. К такому станку нужно добавить вращающуюся пластину. Именно на ней будет располагаться инструмент. Затем в стойке подставки проделывают отверстие, в которое будет вставляться каретка с дрелью.

Дальше на вращающейся пластине просверливают отверстия под наиболее популярными наклонами. Соединяют вращающуюся пластину и стойку точно по отверстиям. Для соединения используют болты. Также на стойке подставки нужно сделать три отверстия, в которые будут вставлены штифты для установки вращающейся пластины.

Чтобы использовать такой станок, нужно повернуть пластину в нужное положение, закрепить ее штифтами и начать работу.

Стойка оборудования

Стойку, где будут расположены направляющие для дрели, можно также сделать из металлической или деревянной плиты. Кроме направляющих для перемещения дрели в вертикальной плоскости, на стойке смонтирован зажим, при помощи которого инструмент на ней фиксируется. Порядок сборки стойки можно посмотреть на обучающем видео, при этом необходимо придерживаться следующей последовательности действий:

  • на подставке-станине фиксируют подпорку;
  • на основании при помощи винтовых соединений закрепляют стойку станка, которую затем соединяют с подпоркой;
  • на стойке фиксируют направляющие, в качестве которых можно использовать телескопические мебельные устройства;
  • на подвижной части направляющих монтируют каретку, где размещают крепление для фиксации дрели.

Для стойки можно подобрать подходящие профильные трубы

Подбирая направляющие для своего самодельного станка, следует обращать внимание на то, чтобы в них не было поперечного люфта. Длина каретки, также изготавливаемой из металла или древесины, зависит от размеров дрели, которую вы будете использовать для оснащения своего станка

Данный конструктивный узел, которым оснащается мобильная сверлильная стойка, может быть выполнен в двух следующих вариантах

Длина каретки, также изготавливаемой из металла или древесины, зависит от размеров дрели, которую вы будете использовать для оснащения своего станка. Данный конструктивный узел, которым оснащается мобильная сверлильная стойка, может быть выполнен в двух следующих вариантах.

С закреплением дрели при помощи хомутов. Используемые в данной конструктивной схеме хомуты продеваются в отверстия, предварительно просверленные в каретке. Зажим дрели и ее надежная фиксация на каретке обеспечивается за счет затяжки хомутов.

Стойка из стальных труб

Для крепления дрели используется специальная колодка. Такая колодка представляет собой кронштейн, где закрепляется дрель. Изготавливается кронштейн из деревянной плиты, которая крепится к каретке под углом 90 градусов, для чего используются металлические уголки. Для фиксации дрели в колодке высверливается отверстие, диаметр которого на 0,5 мм меньше диаметра самого инструмента, и делается прорезь, позволяющая вставить инструмент в посадочное отверстие.

Отверстие в колодке на станок, предназначенное для установки дрели, выполняется по следующему алгоритму:

  • на поверхности колодки чертят круг, диаметр которого соответствует диаметру устанавливаемой дрели;
  • во внутренней части окружности, стараясь придерживаться линии, которая ее ограничивает, высверливают ряд отверстий небольшого диаметра;
  • перегородки, которые образовались между просверленными отверстиями, прорезают при помощи ножовки или любого другого инструмента;
  • используя напильник или надфиль с полукруглой формой рабочей поверхности, края полученного отверстия под дрель обрабатывают, делая их ровными.

Деревянная стойка с кареткой на мебельных направляющих

Оснащение для дополнительных функций

Чтобы использовать подставку для дрели в качестве фрезерного станка, нужно использовать горизонтальный вариант станины, представленный в предыдущем пункте. К такому станку нужно добавить вращающуюся пластину. Именно на ней будет располагаться инструмент. Затем в стойке подставки проделывают отверстие, в которое будет вставляться каретка с дрелью.

Дальше на вращающейся пластине просверливают отверстия под наиболее популярными наклонами. Соединяют вращающуюся пластину и стойку точно по отверстиям. Для соединения используют болты. Также на стойке подставки нужно сделать три отверстия, в которые будут вставлены штифты для установки вращающейся пластины.

Чтобы использовать такой станок, нужно повернуть пластину в нужное положение, закрепить ее штифтами и начать работу.

Виды

Все представленные на рынке приспособления для сверления отличаются друг от друга, в первую очередь, конструктивными особенностями и функционалом. Помимо этого, они могут комплектоваться различным оборудованием, в перечень которого входят, например, тиски и пылесборники. Дополнительные элементы позволяют максимально упростить эксплуатацию инструментов.

По принципу использования можно выделить две категории устройств.

  • Стационарные стойки, превращающие обычные дрель, перфоратор или шуруповерт в компактный аналог станка. Эти изделия за счет своего веса и жесткой конструкции обеспечивают высокую точность выполнения всех операций. К главным минусам относят отсутствие мобильности и высокую стоимость.
  • Мобильные сверлильные приставки или направляющие, представляющие собой устройства, обеспечивающие приемлемую точность сверления при минимальных размерах.

Еще одним важным критерием является функциональность рассматриваемых приспособлений.

  • Стойки для вертикального сверления, являющиеся универсальными держателями и характеризующиеся максимальной устойчивостью. Они часто становятся незаменимым элементом мини-мастерских и помощниками домашних мастеров.
  • Поворотные устройства, представляющие собой более сложное и функциональное оборудование. Помимо перемещения кронштейна с закрепленным сверлильным инструментом в вертикальной плоскости для установки требуемого расстояния от обрабатываемого материала до рабочего хода сверла, такие стойки позволяют устанавливать угол сверления. В итоге оборудование может использоваться также в качестве фрезерного или полировального.

Не менее важную роль играют особенности крепления самой стойки. Как показывает практика и свидетельствуют отзывы, максимально надежным вариантом являются магнитные модели. Большинство профессиональных приспособлений имеет именно такой способ крепления. Максимальная устойчивость в данном случае обеспечивается мощным электромагнитным полем. Магнитные стойки для сверления могут быть надежно зафиксированы в вертикальной, горизонтальной и наклонной плоскостях. Это позволяет выполнять работы в сложных эксплуатационных условиях. Как правило, подобное оборудование имеет ряд дополнительных опций. Например, включение инструмента невозможно, если от магнита не исходят импульсы.

Делаем стойку для дрели

Чтобы изготовить самодельную стойку для дрели, понадобится детальный чертеж. Найти подходящий вариант в интернете очень легко. После этого можно приступать непосредственно к работам. Необходимо сделать станину, ее еще называют подставкой. Это основной элемент конструкции. Для этого из металлического листа или доски вырезается пластина. Рекомендуемые размеры — 600х600 мм для дерева или ДСП/ДВП, 500х500 мм для металла. При необходимости размеры стола можно увеличить.

Затем следует приняться за изготовление стойки-штатива. Ее основу также можно сделать из дерева или металла. Размеры следует подбирать исходя из необходимых характеристик и физических размеров электродрели. На станину закрепляется подпорка, а уже к ней прикручивается основа штатива. Получившееся приспособление необходимо усилить при помощи кронштейнов. К этой основе прикручиваются или привариваются направляющие (в зависимости от материала).

После изготавливается каретка, которая непосредственно крепится к двум направляющим. К каретке электродрель можно прикреплять несколькими способами: металлическими хомутами для крепления труб или при помощи колодки. Проще всего взять хомуты. Они надежно закрепляют электродрель, а в случае необходимости она может быть легко демонтирована.

Финальной стадией работ является изготовление механизма перемещения. Можно пойти двумя путями: прикрепить возвратный механизм прямо к ручке или разместить его в пазах каретки. В первом случае рычаг-рукоятку необходимо разместить между пластинами, прикрученными к основной станине. Во втором случае боковые пластины крепятся перпендикулярно каретке, а пружины размещаются в пазах направляющих.

И в том, и в другом случае необходимо подобрать жесткость и размер пружин таким образом, чтобы при надавливании на рычаг не создавалось чрезмерного противодействия, каретка могла опускаться вплотную к станине, а после прекращения воздействия на рычаг, возвращаться (и удерживаться) в исходное положение.
