Верстак своими руками

Монтаж слесарных тисков на верстак

Закрепить тиски на слесарный верстак, задача вроде не сложная, но есть свои нюансы. Первый шаг, это рассчитать и просверлить отверстия для крепления. Проверти, что они нормально проходят в тисках и столешнице. Для того, чтобы обеспечить некоторую дополнительную защиту от повреждения рабочей поверхности стола, подложите кусок стальной пластины выше и ниже поверхности стол. В данном случае использовалась 75мм оцинкованная сталь, которую разрезают с биметаллической пластинкой до 165мм кв. После того, как все отверстия просверлены ложите верхнюю пластину в нужном положении, и вставляете боковые болты через шайбы, затем затягиваете нижние болты.

Высота слесарного стола

Размеры изделия подбираются индивидуально. При этом параметры помещения также имеют значение.

Компактный продукт

Чтобы потом не вносить изменения в расположение, он устанавливается в соответствии с требованиями ГОСТ и должен соответствовать стандартной высоте.

При этом следует учитывать следующее:

Стол располагают перпендикулярно окну или источнику естественного света так, чтобы освещение было направлено в левую сторону от мастера.
Расстояние между центральными частями тисков, расположенных на столе, 90 см.
Машины, предназначенные для стоячей работы, устанавливают на основание, прочно закрепляя их. Они должны иметь защиту и местное освещение.
Для работы с металлическими деталями необходимо использовать защитную металлическую сетку.
Ширина от 80 до 90 см, длина от 120 до 150 см. Эти параметры необходимо учитывать при обустройстве, так как должен соблюдаться режим свободного доступа. Вокруг стола с рабочей стороны необходимо расстояние от 40 до 50 см.
Стандартная высота верстака определяется один раз и не требует никаких изменений. С учетом физиологических особенностей поддержки позвоночника мышечным корсетом высота рассчитывается по формуле: рост человека (см) — 110 (средний оптимальный показатель нагрузки на верхнюю ось позвоночника) = оптимальное расстояние от верха напольного стола.
Если расстояние не соответствует высоте, его меняют с помощью подставки для ног. Стандартные размеры: 5-15 см от земли.
Для изготовления изделий в сидячем положении используется угловая подножка 40х40 см и угловая высота 24 см.
Высота седла должна быть равна расстоянию от стопы в туфлях до угла подколенной вырезки. Для человека среднего роста она составляет 45-47 см. Спинка стула должна иметь высоту 35 см для оптимальной поддержки скелета. Эти параметры важны для ювелирной мастерской, так как во время работы приходится сидеть.
Температура воздуха в помещении, где находится верстак, должна быть в пределах 16-17 градусов.

Деревянный верстак

Таких же правил придерживаются школы и специализированные учебные заведения при обучении детей профессиональному направлению. Так как настольный станок не требует работы с крупными деталями, нет необходимости изменять высоту для различных видов работ.

Начинаем работу: роспуск профильной трубы

Для начала были подготовлены профильные трубы. Для удобства все работы производились на улице, благо погода в этом году позволила начать их раньше.

Раскладываем трубы перед мастерской

Определившись с размерами, профильная труба была размечена при помощи монтажного уголка. Главное здесь, чтобы уголок не был сбит. В противном случае, распил будет неровным, что приведёт к перекосу рамы верстака. Поэтому, если вы не уверены в его работоспособности, лучше приобрести в строительном магазине новый. Остаётся лишь распустить материал, используя болгарку с отрезным диском.

Разметка деталей будущего верстака

Когда все элементы были готовы, я разложил их на бетоне, чтобы прикинуть размеры будущих полок. Для себя я решил, что в итоге должен получиться верстак с двумя отсеками для стеллажей. Возможно, что в будущем один из проёмов займут выдвижные ящики, но пока пусть они останутся открытыми.

Детали разложены, можно приступить к сборке

Выбор материала

Определившись с местом для верстака и нарисовав чертеж, логично встает вопрос выбора материалов для изделия. Многое тут будет зависеть от того, что вам доступнее – металл или дерево. Как основание можно использовать деревянный брус или доску 40 мм, а можно сделать станину из металлического уголка, из профильной трубы либо из алюминиевого профиля. Для столешницы можно использовать ДСП, МДФ, но также можно соорудить ее и из подручных материалов, например, из тех же поддонов или паллет.

Работы с металлом зачастую предполагают обработку маслами или другими химическими жидкостями, которые хорошо впитываются в дерево, поэтому для предотвращения пропитки столешницы и возможного возгорания вам необходимо оборудовать слесарный уголок. Фанера или перфорированная металлическая полоса отлично подойдут для фартука. Также нам понадобятся саморезы, шурупы, шпильки, клей и другие мелкие расходные материалы.

Основание

Основание конструкции при стационарном размещении лучше всего делать из деревянного бруса размером не меньше чем 150*50, так верстак спокойно выдержит нагрузку в статике до 200 кг/см и в динамике до 750 кг/см. Помимо прочего, дерево пластичнее металла и отлично погашает вибрацию. Конечно, такие ножки должны быть сделаны из сухой древесины твердых или хвойных пород и обработаны пропиткой.

Если деревянное основание вы по каким-либо причинам делать не хотите, то можно сварить его из металла. В этом есть свои плюсы и минусы, например, можно сделать регулируемые опоры – это плюс. Невозможно, без потери способности держать динамическую нагрузку, сделать в станине проем для ног – это уже минус. Ящики для такой основы делают из оцинкованного металла.

Из чего сделать столешницу?

Столешница для верстака должна быть прочной. Самым лучшим вариантом будет клееная панель из сухой доски толщиной не менее 25 мм. Впрочем, так же подойдут листы ДСП или МДФ, покрытые стальным листом либо оргалитом. Вместо покупной доски можно также использовать бросовые подручные материалы, такие как брусок от поддонов (паллет). Стол точно так же можно разделить на две секции: одна из дерева, а вторая – из прямоугольной металлической трубы (вместо толстой пластины из металла). Доски необходимо будет обработать олифой и огнезащитным средством во избежание возгорания.

Защитный экран

Изготовить настольный защитный экран очень просто – достаточно оббить металлом всю столешницу или ее часть.

Такой экран позволяет значительно увеличить полезную для использования площадь, ведь за счет отверстий можно сделать неплохую систему хранения инструмента или разных мелочей, оставив полки и ящики под более объемные вещи.

Дополнительное оборудование

Универсальный верстак должен быть оборудован не только тисками, но и струбцинами и различными прижимами. Помимо этого, дополнительно устанавливают различное оборудование, например, электролобзик, фрезерный станок, дополнительные точки питания и освещения, шлифовальное оборудование, систему отсоса пыли.

Выбор проекта и составление схемы

При составлении проекта основные параметры, которые необходимо учесть – это высота, конфигурация и функциональное оснащение.

Высота. Для комфортной длительной работы высоту верстака не следует делать более 90 см. При определении этого параметра, в первую очередь, следует учитывать свой рост (если верстак делается для себя). А также важен вид столярных работ, которые предполагается выполнять чаще всего, и те, что требуют максимально удобных условий для их качественного выполнения.

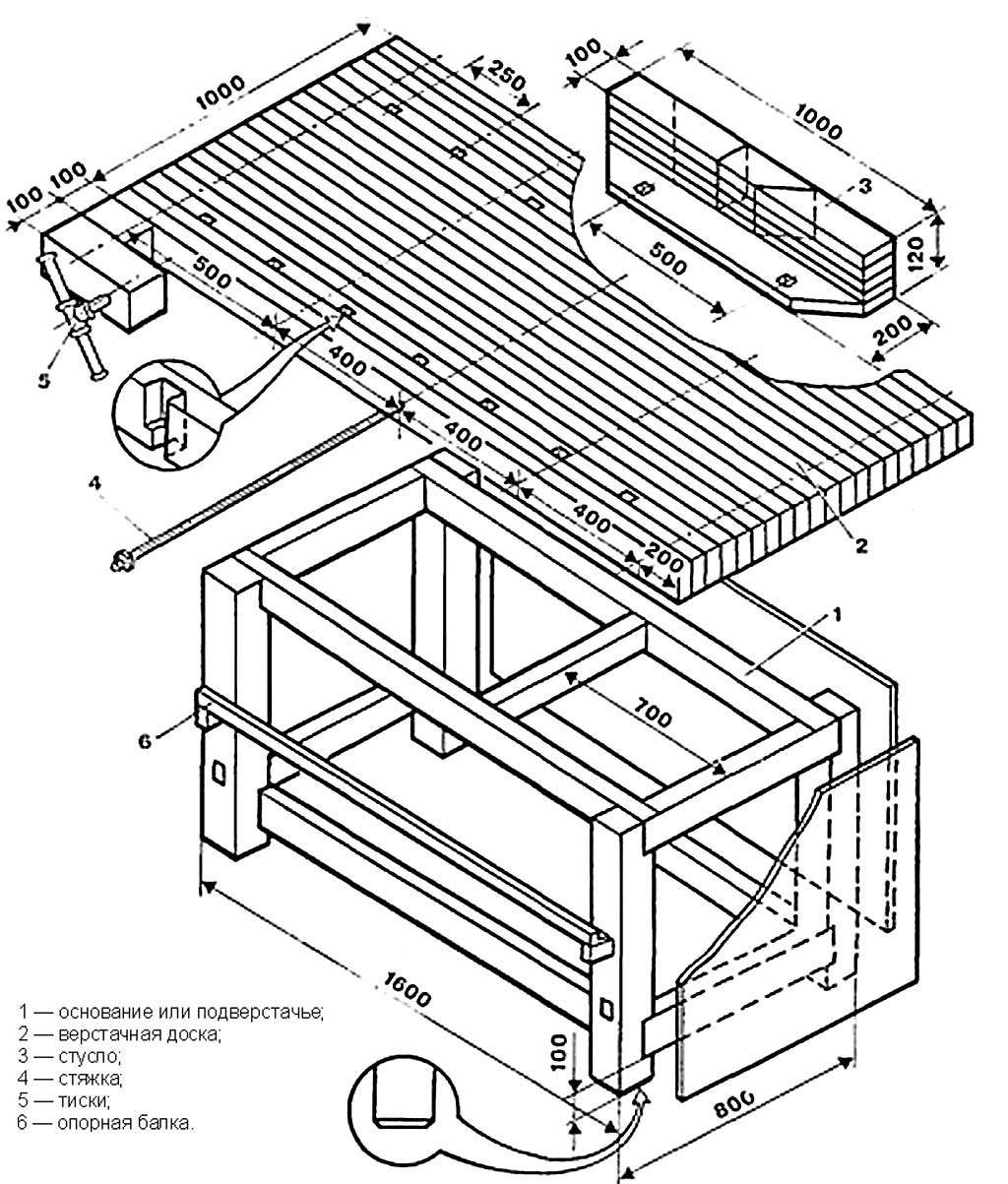

Схема верстака столярного из дерева

Конфигурация. Если нет ограничений рабочего пространства, оптимальная ширина – 80 см, длина – 2 м. При конфигурировании верстака нужно учитывать наличие полок, отсеков, дверок, выдвижных ящиков, их количество и размеры.

Функциональное оснащение. Для удержания заготовок столярный верстак должен быть оборудован двумя зажимами. Передний зажим располагают слева, задний зажим находится на правом торце верстака. Данная схема расположения зажимов ориентирована на правшу. В случае если у мастера основная рабочая рука левая, зажимы располагаются зеркально относительно вышеописанного варианта.

Верстак: это главный элемент мастерской деревообработчика

В любой мастерской, где работают с деревом, обязательно присутствует столярный верстак. Независимо от того, каким образом осуществляется обработка материала (вручную или с помощью электрического инструмента), наличие этого элемента позволяет не только грамотно организовать рабочее пространство, но и сделать его более удобным и комфортным. Все это в конечном счете сказывается на результате. В таких условиях повышается производительность мастера и качество его работ.

Любой столяр не может обойтись в работе без верстака.

Верстак представляет собой рабочий стол, который используется для обработки деревянных изделий вручную или механическим способом. Его конструкция и эргономичные возможности рассчитаны таким образом, чтобы мастеру было удобно фиксировать детали в разных положениях для выполнения различных задач.

Верстак позволяет выполнять такие операции:

сборку деревянных конструкций;
изготовление деталей из древесины;
обработку заготовок лакирующими составами и другими средствами.

Столярный верстак – это стол, на котором мастер обрабатывает изделия из дерева.На заметку! Столярный верстак в традиционном исполнении предназначен для работы с пиломатериалами, длина которых не превышает 3-3,5 м. Для работы с более длинными заготовками придется воспользоваться верстаком плотника.

Видео описание

Об организации рабочего места в следующем видео:

Однотумбовые. Надежная сборная конструкция с усиленной столешницей и весом 96-105 кг. Такой верстак оснащен как удобной рабочей поверхностью, так и тумбой с драйверами (выдвижными ящиками на шариковых направляющих, имеющих разную высоту) или полками переставного типа. Ящики блокируются центральным замком. Некоторые модели комплектуются инструментальной панелью.
Двухтумбовые. Вес таких моделей составляет 100-115 кг; они комплектуются двумя драйверами с разными по высоте ящиками. Максимальная допустимая нагрузка на каждый ящик (при равномерном распределении) составляет 30 кг. В комплект может входить перфорированный экран — панель, предназначенная для размещения держателей и крючков.

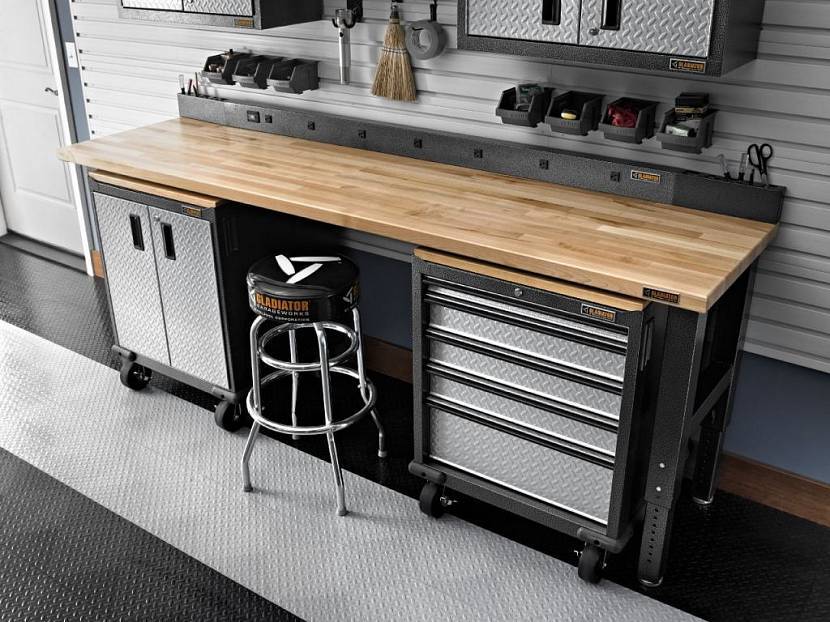

Комбинированный верстакИсточник searsoutlet.com

Станина: металл или дерево?

Стационарный деревянный верстак имеет перед таковым на стальной станине преимущества не только в меньшей стоимости и трудоемкости. Дерево, во-первых, не пластично. Верстак на деревянном основании можно сломать, но, если древесина использована выдержанная и пропитанная, он никогда не прогнется. Во-вторых, дерево отлично гасит вибрации. Фундаменты ваших строений ведь не усиленные вибропоглощающие, как цехов на заводе? А общую прочность и устойчивость станины домашнего верстака вполне обеспечит хвойная деловая древесина обычного качества.

Деревянные станины верстаков

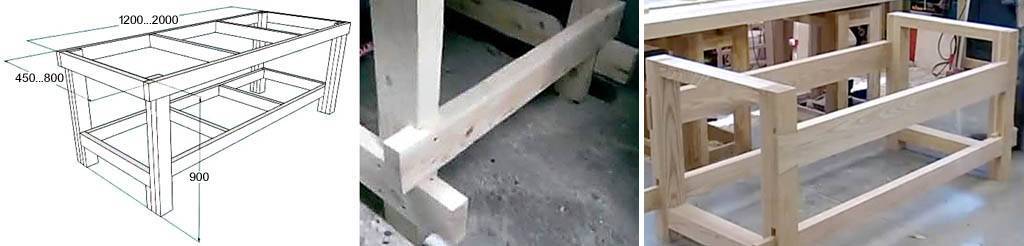

Конструкция деревянной станины верстака из досок 120х40 показана слева на рис. Допустимая статическая нагрузка – 150 кгс; динамическая по вертикали вниз в течение 1 с – 600 кгс. Угловые стойки (ножки) собираются на саморезах 6х70 зигзагом (змейкой) с отступом от кромки 30 мм и шагом 100-120 мм. Крепление двусторонее; змейки с той и другой стороны пакета ведутся в зеркальном отражении. Промежуточные опорные балки крепятся стальными уголками на саморезах; краевые – парами саморезов у шипам стоек и, снаружи, уголками.

Если есть в наличии брус 150х50 или (180…200)х60, конструкцию можно упростить, как показано в центре на рис. Несущая способность повысится до 200/750 кгс. А из бруса 150х150, 150х75 и (180…200)х60 можно соорудить станину, способную вынести 450 кгс в статике и 1200 в динамике, справа на рис.

Если нет сварки

Цельнодеревянный верстак, без необходимости в сварочных работах для его изготовления, можно сделать по схеме на след. рис. «Фишка» здесь в столешнице, набранной на клею из бруса 75х50 и скрепленной стяжками. Если брус дубовый, то допустимая нагрузка – 400/1300 кгс. Угловые стойки – брус 150х150; остальное – брус 150х75.

Конструкция цельнодеревянного верстака

Металл

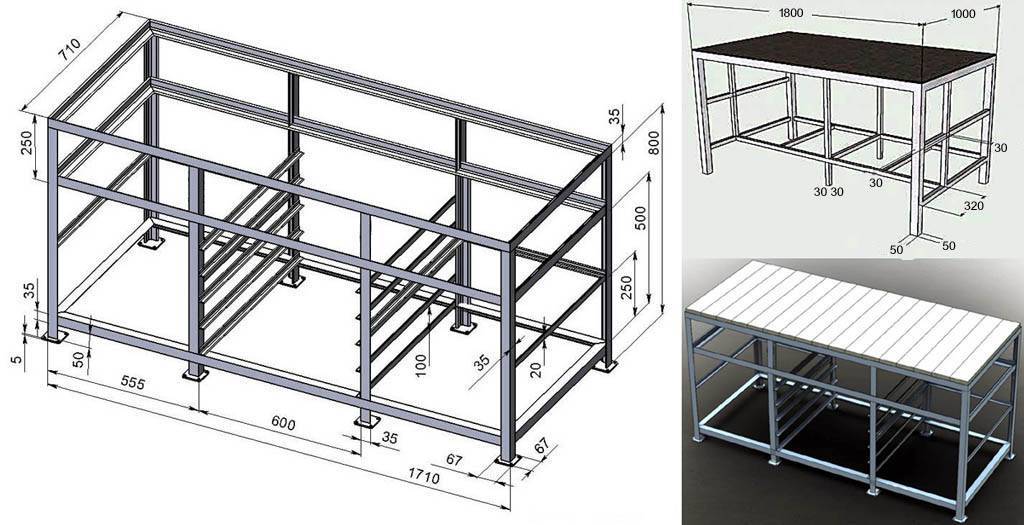

Бывает наоборот: металл доступнее дерева, и сварка есть. Тогда стол-верстак под нагрузку 100/300 кгс можно собрать по чертежу слева на рис. Материалы – уголок 35х35х3 и 20х20х2. Ящики – из оцинковки. Недостаток – нельзя сделать проем внизу для ног, конструкция потеряет способность нести динамическую нагрузку.

Станины верстаков из металла

Под нагрузку 200/600 подойдет более удобный металлический верстак по схеме справа вверху из профтрубы 50х50 (угловые стойки), 30х30 (прочие вертикальные детали) и уголка 30х30х3. Дощатая подушка того и другого верстака настилается только поперек (справа внизу) из шпунтованных досок (120…150)х40.

Полка – сталь 2 мм. Полку крепят к подушке саморезами 4х(30…35) по паре с каждого края каждой доски, а вдоль крайних досок – с шагом (60…70) мм. Только в таком исполнении верстак покажет заданную несущую способность.

Эти верстаки относятся уже к универсальным: под столярку крышку переворачивают деревянной стороной вверх или приспосабливают, как описано далее. Слесарные тиски устанавливаются на деревянной подушке, но крепятся не струбциной. В подушку тисков загоняется снизу цанговый анкер под болт М10-М14, и под него же в крышке сверлится сквозное отверстие. Под головку болта подкладывается шайба от 60х2. Такое решение удобно тем, что тиски возможно использовать недорогие неповоротные.

Инструкция по изготовлению оборудования

Неважно, из чего он изготовлен, главное, чтобы он обладал необходимой функциональностью, быть надежным и прочным. Его конструкции не требуют использования дорогостоящего оборудования или применения каких-либо дефицитных деталей, а в процессе установки можно обойтись минимальными навыками слесарных и столярных работ

Рабочее место из дерева

Собственноручное создание столярного верстака содержит массу преимуществ, которые состоят в том, что можно заранее скомпоновать места нахождения тисков и прочих приспособлений, обдумать расположение и количество выдвижных ящиков и проч.

https://youtube.com/watch?v=3PV58Lc8AhM

Для самостоятельного производства верстака будет нужно подготовить следующие инструменты:

ножовка или электрический лобзик;
электросеть;
набор сверл по металлу и дереву для электродрели;
набор отверток или шуруповерт;
угольник столярный;
набор гаечных ключей;
пузырьковый уровень;
рулетка.

Запасаясь материалами, в обязательном порядке обращайте внимание на целостность деревянных деталей — они не должны иметь сучков или трещин. Чтобы приступить к работе, понадобятся:

Бруски для основных ножек 100 на 100 мм.
2 фанерных листа не менее 20 мм толщиной (допускается применение OSB). Один лист пойдет на нижнюю полку, а другой — на крышку стола.
Доски 50 на 150 мм, из них будет монтироваться каркас.
Болты (предпочтительнее всего применить мебельные, с квадратной частью, — они хорошо препятствуют их подвижности в деревянных деталях).
Гайки и шайбы.
Саморезы.

Последовательность выполнения работ

В первую очередь нужно изготовить верхнюю раму подстолья. В соответствии с чертежом отпиливают доски нужной длины.

С помощью саморезов короткие и длинные детали крепят таким способом, чтобы создать раму прямоугольной формы. Затем по длинной стороне отмеряют дистанцию до ее середины и в намеренном месте устанавливают распорную планку. В качестве таковой применяют ту же доску 50 на 150 мм, ее с обоих торцов крепят к раме саморезами.

Опорные ножки для верстака делают из шести брусков одинакового размера. Для их крепежа к верхней раме применяют длинные болты с шайбами и гайками. Для установки опоры брусок размещают в угол рамы и просверливают 2 сквозных отверстия сквозь боковую доску и ножку. После этого соединения затягивают, используя при этом гайки с болтами.

Чтобы достичь необходимой жесткости конструкции, устанавливают нижние доски. К слову, те же детали будут являться и основанием нижней полки. Для этой цели в полном соответствии с чертежами отпиливают 4 деревянные детали, сечение которых — 150 мм.

Несколько коротких досок монтируют на той же высоте по боковым краям верстака.

При помощи электрического лобзика или ножовки, из фанеры или листов OSB нарезают элементы для столешницы. К верхней области рабочего стола ее закрепят заподлицо саморезами. Для защиты поверхности верстака от повреждений, сверху фанеры кладут слой оргалита, который по мере изнашивания можно без особых усилий заменить новым. Чтобы смонтировать нижнюю полку, замеряют промежуток от крайних до средних ножек. По этому размеру раскраивают материал ножовкой или электролобзиком, а в его углах создают вырезы под опорные ножки. Прикрепление листа к нижнему основанию осуществляют аналогично установке столешницы.

Чтобы добиться устойчивости конструкции каркаса, при монтаже и закреплении опор при сборке рамы верстака в обязательном порядке применяют столярный угольник. После установки конструкции пузырьковым уровнем измеряют точность горизонтальности его расположения. В случае надобности уровень можно поменять, подкладывая под ножки небольшие отрезки тонкой фанеры.

Изготовление уличного верстака для работы на свежем воздухе — на даче или во дворе частного дома, ничем, в общем-то, не отличается. Единственное, что стоит учесть, это мобильность и возможность складывая. Складной верстак может быть уместен при недостатке площади под технические помещения.

https://youtube.com/watch?v=U8NTaA_0-oQ

Однако учитывая специфику уличного размещения, необходимо заранее позаботиться об устойчивости места постановки верстака, а также о его достаточной защите от погодных условий: понадобится размещение под навесом, покрытие самой конструкции специальными защитными составами.

Назначение и виды верстаков

На верстак возлагается одновременно несколько функций:

Рабочая поверхность стола задействуется для выполнения тех или иных процедур с деревом, металлом или другими материалами.
Наличие шкафов и ящиков позволяет хранить инструменты, крепежные элементы.
Верстак слесарного типа отлично подходит для заточки и шлифовки изделий из металла больших размеров.

Верстаки разделяют на такие виды:

столярные;
слесарные.

Основное отличие между ними заключается в материалах, применяемых при изготовлении и работах, которые предполагается выполнять на таком столе.

В качестве основы столярного верстака используется деревянный либо металлический каркас, который может иметь прямую или угловую форму. Столешница делается исключительно из дерева.

На рабочей поверхности столярного верстака нежелательно работать с металлом, поскольку металлическая стружка повреждает дерево.

Слесарный верстак является универсальным столом с металлической столешницей. Такой стол пригоден для работы с деревом и металлом. На нем можно производить разные виды работ, такие как заточка, шлифовка, резка и т.п.

Выбор материала

Определившись с местом для верстака и нарисовав чертеж, логично встает вопрос выбора материалов для изделия. Многое тут будет зависеть от того, что вам доступнее – металл или дерево. Как основание можно использовать деревянный брус или доску 40 мм, а можно сделать станину из металлического уголка, из профильной трубы либо из алюминиевого профиля. Для столешницы можно использовать ДСП, МДФ, но также можно соорудить ее и из подручных материалов, например, из тех же поддонов или паллет.

Работы с металлом зачастую предполагают обработку маслами или другими химическими жидкостями, которые хорошо впитываются в дерево, поэтому для предотвращения пропитки столешницы и возможного возгорания вам необходимо оборудовать слесарный уголок. Фанера или перфорированная металлическая полоса отлично подойдут для фартука. Также нам понадобятся саморезы, шурупы, шпильки, клей и другие мелкие расходные материалы.
