Столярные струбцины

Для чего нужен инструменте, его устройство и виды инструмента

Струбцина относится к дополнительным столярно-слесарным инструментам. Основным назначением струбцин является фиксация заготовки на опорной поверхности или нескольких заготовок для их склейки, следовательно, конструкция инструмента должна включать минимум два элемента: опорную поверхность и подвижную губку, оборудованную механизмом фиксации. Перемещение подвижной губки осуществляется, как правило, при помощи винта или рычага, что позволяет усилить сжатие и предотвратить обратный ход в процессе работы. В зависимости от специализации и конструктивных особенностей выделяют следующие виды струбцин:

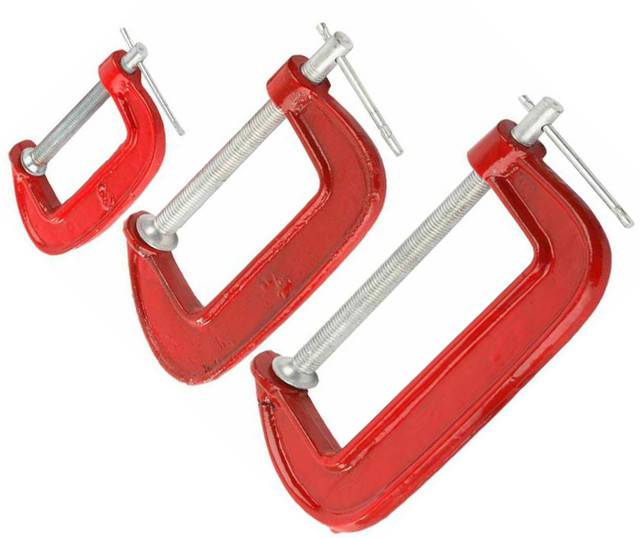

  1. Винтовые G-образные — самые распространённые, отличаются простотой конструкции и относительно малой стоимостью. Представлены металлической скобой, с одной стороны которой расположена опорная поверхность, а с другой — резьбовое ушко с вкрученным в него регулировочным винтом. Внутренняя часть винта оснащена рабочей губкой, внешняя — рукоятью. Инструмент эффективен при работе с тяжёлыми, крупными заготовками простой формы.

Струбцины такого типа подходят для работы с крупными заготовками

Предметы фиксируются за счёт вспомогательного винта и шагового механизма

Стубцина подходит для работы с габаритными заготовками

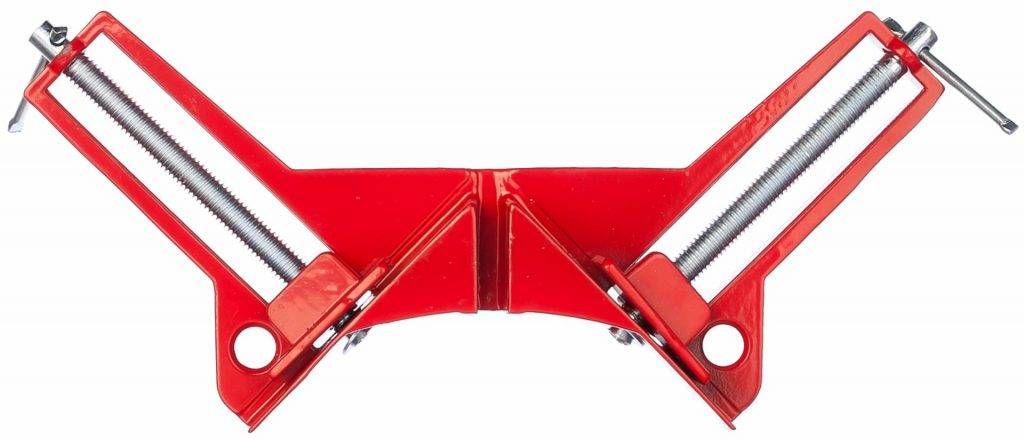

Струбцины этого типа упрощают стыковку заготовок под прямым углом

Угловая струбцина с двухсторонним угловым блоком

Ленточная струбцина оснащена ленточным элементом, позволяющим зафиксировать заготовку по периметру

Такая струбцина используется редко из-за малой надёжности стыка

В домашних условиях чаще всего изготавливают струбцины первых трёх видов, так как они не слишком требовательны к материалам и технологиям производства, а также позволяют решать большинство бытовых задач, требующих применения вспомогательного инструмента.

Разновидности и модификации

Вот еще несколько разновидностей столярных струбцин. Все эти зажимы несложно собрать своими руками.

Вопрос в другом – насколько целесообразно использование в качестве исходного материала древесины? Есть аргументы и «за», и «против». Но если для основы столярной струбцины выбирается дерево, то оно должно соответствовать определенным критериям.

  • Порода – только твердая (груша, дуб, орех и аналогичные). В противном случае о какой-либо силе прижима говорить не приходится. Да и долговечность струбцины их «мягкого» дерева вызывает определенные сомнения.
  • Влажность – минимальная. Только после качественной просушки материала его можно использовать для изготовления деталей зажимного приспособления.

Основные рекомендации и идеи даны. Хорошему хозяину этой «информации к размышлению» достаточно, чтобы принять решение, какая модель столярной струбцины ему более подойдет. А как именно ее сделать – понять несложно.

Удачи вам, читатель, в изготовлении своей собственной струбцины. Не бойтесь фантазировать, и все у вас получится!

Технология изготовления

Струбцина, сделанная своими руками из металла, значительно надежней и практичней деревянной конструкции. Для изготовления самодельных агрегатов потребуется сварочное оборудование и слесарные агрегаты.

Инструменты для изготовления струбцины любого типа

1 вариант

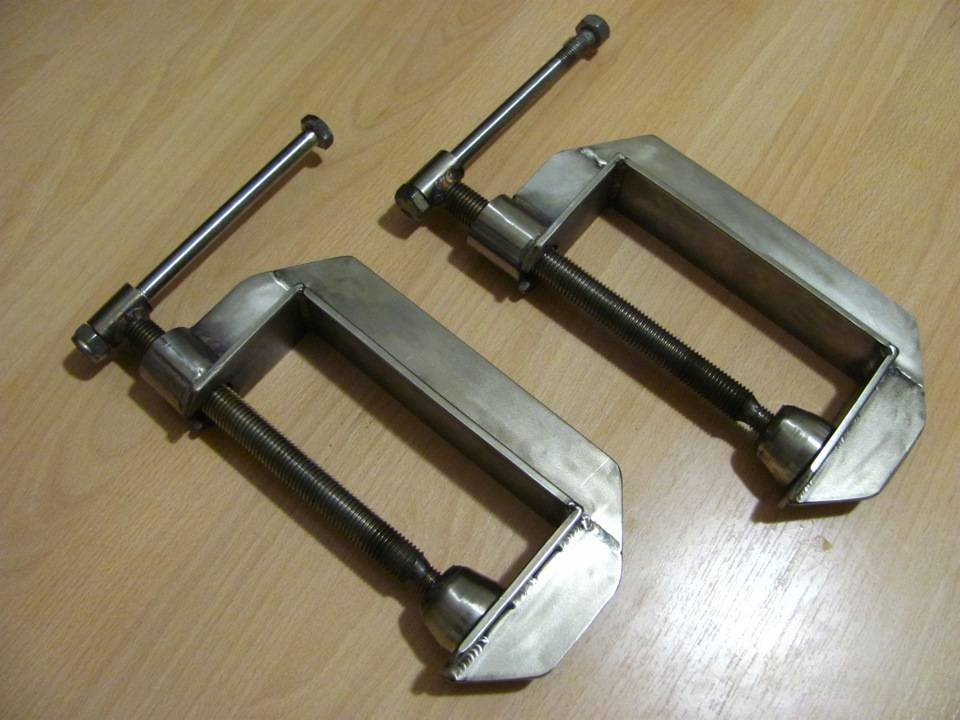

Следуя инструкции, можно сделать самодельную струбцину из металлической арматуры.

Начнем:

  • Разрезаем арматуру на отдельные элементы, чтобы приступить к изготовлению челюсти для фиксации, как показано на фото с инструкцией.

    1-этап

    2-этап

    3-этап

    4-этап

    5-этап

  • Сначала делаем скользящую часть и добавляем гайку к подвижному рычагу.

    6-этап

    7-этап

  • Затем начинаем изготавливать винт и крутящуюся подставку для поворотов.

    8-этап

    9-этап

  • Нарезаем резьбу в стержне, затем конструируем плечо.

    10-этап

    11-этап

  • Финишным этапом будет изготовление ручек и панелей на челюсти.

    12-этап

2 вариант

Чтобы сделать своими руками угловой инструмент для зажима, нам понадобятся следующие материалы: стальные обрезки от уголка 40*40, 50*50 и 30*50 по 200 мм, 2 F-образные струбцины и полоса 10*50 до 250 мм длиной.

Приступим:

Приобретать струбцины в строительных магазинах достаточно накладно. Всем хочется избавить себя от лишних затрат, если есть альтернативные варианты. Таких инструментов может понадобиться сразу несколько, особенно это актуально при сборке, изготовлении или ремонте предметов мебели. Самодельные струбцины заменят вам ручные тиски, так как есть возможность выбрать модель, тип и размер инструмента. Следуя инструкциям на фото и видео, можно быстро разобраться с механизмом изготовления и быстро сделать ручной зажим из подручных материалов.

Лучшие быстрозажимные струбцины

Характерной особенностью быстрозажимных струбцин является наличие пистолетной рукоятки и куркового механизма. Контролировать прижимное усилие удается за счет числа нажатий на курок. Эксперты по достоинству оценили возможности одной струбцины.

BAHCO QCB-900

Рейтинг: 4.8

Для удержания крупногабаритных заготовок создана быстрозажимная струбцина BAHCO QCB-900. Швейцарское приспособление обеспечивает максимальный уровень безопасности и комфорта для работника. Длина рейки составляет 900 мм, губки оснащены резиновыми накладками. Поэтому фиксировать можно заготовки из древесины или пластика. Управлять приспособлением достаточно просто, для этого имеется обрезиненная рукоять с курком. Стоит на него нажать, чтобы ослабить крепление детали или переместить передвижную часть на необходимую длину.

Эксперты включили модель в наш рейтинг за качественное изготовление, систему ребер жесткости на скобе обхвата. Недостатком пользователи считают появление ржавчины при попадании на механизм воды.

Достоинства

  • прочная рейка из металла;
  • резиновые накладки на губках;
  • удобная пистолетная рукоять;
  • возможность использование в качестве распорки.

Принцип действия струбцины

Когда специалист работает с деревянными и металлическими заготовками и ему нужно зафиксировать изделие для его точной обработки. Это возможно сделать используя струбцины.Старинные модели допускали фиксировать ее при помощи одной руки, современные модели освобождают обе руки мастера. Они не только быстрозажимные, и в тоже время дают возможность пользоваться обеими руками. Известны следующие типы струбцин:

В основе рычажных струбцин находится не только червячно-винтовой принцип работы, а также рычаговый механизм. Их еще называют зажимами. Они делают возможным аккуратно и мгновенно фиксировать деталь. Применения огромной силы здесь не требуется, всю основную работу выполняют рычаги. Такие струбцины имеют очень простую конструкцию, поэтому их можно изготовить своим руками дома. Такой принцип работы позволяет не только крепить деталь, но и рассчитывать силу сдавливания

Это немаловажно, например, при склеивании.Остальные виды струбцин отличаются лишь методом крепления деталей

Классификация струбцин

Существуют различные виды струбцин, которые могут применяться для фиксации заготовки во время работы. Основной признак классификации заключается в типе механизма:

  1. Монтажная.
  2. Винтовая.
  3. Ручная.
  4. Угловая.
  5. Быстрозажимная.

Рассматривая столярный зажим необходимо обращать внимание на расстояние, на которое можно раздвинуть фиксирующие элементы и каков рабочий ход. Выделяют следующие разновидности устройства:. Выделяют следующие разновидности устройства:

Выделяют следующие разновидности устройства:

  1. Ленточный зажим получил самое широкое распространение. Сложно себе представить проведение столярных работ без применения подобного инструмента. Для древесины ленточные струбцины приобретаются по причине того, что они могут равномерно распределять оказываемое давление.
  2. Струбцина плоская также получили весьма широкое распространение. Она может изготавливаться при применении различных материалов, которые во многом определяют эксплуатационные качества устройства.
  3. Пружинные и угловые, трубные модели имеют свои особенности, которые следует учитывать при выборе инструмента.
  4. В последнее время встречаются и быстрозажимные конструкции, за счет которых упрощается фиксация заготовки.
  5. G-образные, F-образные деревянные струбцины также получили широкое распространение.

Различные разновидности струбцин встречаются в специализированных магазинах. Большие инструменты пользуются популярностью по причине того, что могут применяться для фиксации заготовок различных размеров. Некоторые типы зажимных устройств подходят для типовых изделий, другие для проведения более специфических работ.

Для чего используются?

Назначение струбцин достаточно разнообразно. Это слесарное и столярное приспособление вполне успешно используется и в строительной сфере. Их применяют в самых разных сферах и видах деятельности.

Для листового металла. Зажим здесь используется в качестве вертикального захвата, применяется такое оборудование преимущественно в складской сфере и на производстве

Для сборки мебели. Этот же столярный инструмент используют для рамок и для дерева в любых его конфигурациях. В основном зажимы используют при склеивании элементов. Для мебельного щита тоже нужна столярная струбцина.

Для искусственного камня. Здесь используют вакуумные струбцины, позволяющие приклеивать борта и пристеночный плинтус, создавать систему антиперелива.

Для дверей. Здесь зажимы используются для установки коробок в проем с возможностью выправки кривых углов.

Для склеивания деталей. Струбцина обеспечивает более плотное и равномерное соединение, в итоге сцепление материалов происходит более эффективно. Торцевые модели позволяют приклеивать декор на фасадные кромки мебели.

Для опалубки. Здесь зажим выступает в роли несущего элемента.

Для полов, для укладки ламината. Зажимной элемент, используемый при подбивке планок, также является струбциной, хоть и похож больше на скобу.

Для дрели. Здесь зажим выступает в качестве внешней оснастки для электрического или ручного инструмента.

Для световых приборов. Лампы на струбцинах широко используются как необходимое дополнение для работы архитекторов и других людей, работающих с чертежами.

Для шпильки. Металлический зажим обеспечивает легкую фиксацию резьбовых изделий к потолочным и другим несущим металлоконструкциям.

Для шины. Здесь зажимы используются для облегчения работы с пилами. Для правильного использования направляющих шин в электрических инструментах рекомендуется выбор F-образных или быстрозажимных моделей.

Для вентиляции. Этот тип лучевых зажимов изготавливается из металла. Используется при прокладке различных инженерных коммуникаций, помогает зафиксировать крепежные элементы на несущих конструкциях без высверливания отверстий или сварки.

Для натяжных потолков. Здесь используются клещеобразные крабы-зажимы из пластика размером 100, 150, 200 мм. С помощью такой струбцины полотно вывешивают по углам комнаты перед нагревом, обычно хватает 6 изделий на помещение.

Этим сферы применения струбцин не исчерпываются. Умельцы даже используют их для фиксации листовых материалов и габаритных грузов на багажнике машины. В любом случае, без этого в домашней мастерской не обойтись.

Лучшие угловые струбцины

Чтобы фиксировать детали под прямым углом, применяются особые струбцины. Они имеют две прижимные части, которые сдвигают детали к направляющей с прямым углом. Вот несколько качественных моделей.

WILTON 65014 4700

Рейтинг: 4.9

Отличным приспособлением для работы с угловыми заготовками является струбцина WILTON 65014. Перпендикулярные тиски оснащены широкими губками (100 мм), рабочий ход составляет 85 мм. Модель адресована в первую очередь для комплектации металлообрабатывающих станков. Приспособление весит 5 кг, поэтому перемещать его по мастерской или цеху не очень удобно. Фиксация заготовки в тисках осуществляется с помощью винтового зажимного механизма. Он оснащен Т-образной рукоятью, благодаря которой удается создать высокий крутящий момент.

Эксперты отдали угловой струбцине первое место в нашем рейтинге за высокое качество изготовления и надежность конструкции. За счет китайской сборки американская разработка стала более доступной для отечественных потребителей.

  • надежный винтовой зажим;
  • широкие губки;
  • Т-образная рукоять;
  • антикоррозионная защита.

большой вес.

Stanley 0-83-122 919

Рейтинг: 4.7

Мастера слесарного и мебельного дела по достоинству оценили возможности струбцины Stanley 0-83-122. Приспособление рассчитано на большое зажимное усилие заготовок с прямым углом и разной толщиной. Основание струбцины сделано из литого алюминия, поэтому вес изделия не превышает 1 кг. Для комфортной работы производитель предусмотрел двухкомпонентную рукоять. Благодаря поворотной верхней губке струбцина может использоваться для фиксации прямолинейных заготовок. Монтаж приспособления на верстаке осуществляется с помощью специальных отверстий в основании.

Победителю рейтинга модель уступает в прочности и надежности. Пользователи хвалят струбцину за качественную сборку, небольшой вес, доступную цену. Оптимальная сфера применения – небольшие столярные мастерские.

Самодельные струбцины

Из металла. Желательно применить в изготовлении стальную трубу. В итоге можно получить надежную трубчатую струбцину.

Еще понадобятся 3 стальных кольца. Их внутренний диаметр должен быть таким же, как и внешний диаметр трубы. Можно также взять стальной прут вместо трубы. Для изготовления вам потребуется сварочный аппарат любого типа (можно обычным инверторным аппаратом проводить работы по сварке металла).

Процесс создания струбцины состоит из следующих шагов:

  1. Основания конструкции сваривают с двумя кольцами, опоры проще и лучше изготовить из стального уголка.
  2. На последнее кольцо устанавливают гайку, а ее прихватывают сваркой к трубе.
  3. Потом на верхнюю часть длинного болта монтируют ручку для удобства работы с будущей струбциной, а болт вворачивают в кольцо.
  4. В другом конце трубы просверливают 2 отверстия для монтажа закрепляющих штифтов.

Струбцины из дерева

Сейчас мы поделимся с вами вариантом изготовления быстрозажимной деревянной струбцины. Она изготавливается долго, зато в будущем во время использования вы сможете сэкономить много времени.

Процесс создания заключается в следующем:

  1. Первым делом создается макет, затем из прочной древесины вырезаются требуемые элементы. Если вы хотите, чтобы струбцины служили вам долго, следует стабилизировать древесину для повышения прочности и стойкости к внешним факторам окружающей среды.
  2. Лобзиком или ручной пилой вырезается паз, в котором будет находиться штифт для подвижной губки.
  3. Далее выполняются работы со стамеской, карандашом намечается паз для кулачкового фиксатора, после этого разными стамесками извлекается весь ненужный материал.
  4. Дрелью проделываются отверстия для размещения штифтов.
  5. Чтобы струбцина выглядела эстетично и не оставляла заусенец, ее можно обработать шлифмашиной или просто наждачкой различной зернистости.
  6. Осевой элемент для работы инструмента выпиливается из металлического листа или прута. Далее в нем сверлятся отверстия для установки штифтов.
  7. После этого выполняется сборка струбцина и проверка ее работоспособности, если имеются недочеты в работе, можно сразу их подкорректировать.

Струбцины из домкрата

У многих автомобилистов со стажем в гараже точно имеется 2-3 домкрата, которые частично поломались, а выбросить их жалко. Но такие домкраты можно пустить в дело и сделать из них отличные струбцины.

И сейчас мы поделимся с вами инструкцией, как это можно сделать:

  1. Сперма домкрат разбирают (желательно в том порядке, в котором предполагается заводская разборка), после этого убирают лишние конструкционные элементы, можно отпились их болгаркой.
  2. Когда 2 главных элемента будут подогнаны близко, их надежно соединяют при помощи сварки.
  3. Далее на прижимную часть создают из стальных шпиле, которые обрезаются по размеру. После этого они надежно привариваются к прижимной части.
  4. В завершении все заусеницы отшлифовываются и производится покраска инструмента.

Данная струбцина отличается широкой областью зажима и огромным усилием на сжатие, поэтому она будет полезна в любой мастерской.

Струбцины из тормозных колодок

Это один из самых надежных вариантов, но такие струбцины в большинстве своем собираются с резьбовым зажимом, что может не всем понравиться. Сборка производится так:

Сначала из колодок вырезаются болгаркой 2 полумесяца.
К краям одной части колодок сразу можно приварить небольшие кусочки стального листа, это будет основная зажимная часть струбцины.
Далее приваривается петлевой элемент конструкции в другим концам полумесяца, важно предварительно проверить, чтобы зажимные части хорошо стыковались между собой.
К боковой части одного полумесяца приваривается гайка.
К другому полумесяцу приваривается пластика с отверстием под диаметр болта. Уже на этом этапе работы можно протестировать устройство.

Если вы хотите значительно усовершенствовать конструкцию, то можете приварить в центральной части болта небольшой штурвал, который в несколько раз позволит увеличить скорость зажима заготовок.

Мы надеемся, что наша статья была для вас полезной и интересной, теперь вы знаете, как можно самостоятельно изготовить струбцины. Желаем вам всех благ!

Лучшие быстрозажимные струбцины

Этот инструмент имеет длинную направляющую со свободным ходом передвижной части и пистолетную рукоятку, нажатие курка которой обеспечивает перемещение по зубцам и прижим.

Сила сжатия контролируется количеством нажатий на курок. При выборе важен разбег губок и удобство использования.

BAHCO QCB-900, 900 мм — для огромных изделий

Это лучшая быстрозажимная струбцина для огромных предметов, потому что длина ее рейки составляет 900 мм. Швейцарский инструмент отличается удобной рукояткой с резиновой накладкой на задней части.

Губки снабжены обширными накладками, увеличивающими площадь прижима. Быстрое изменение размера осуществляется нажатием кнопки на торце передвижной части. Скобы обхвата имеет многочисленную систему ребер жесткости.

ЧИТАТЬ ТАКЖЕ

5 лучших плоскогубц

Плюсы:

  • две рабочие части струбцины можно переставлять местами, что позволяет использовать приспособление как на сжатие, так и на разжим;
  • широкие накладки защищают от вдавливания в древесину;
  • ширина зажима 900 мм;
  • пистолетная рукоятка очень удобна для мастера;
  • длина курка на всю рукоятку защищает от прищемления пальцев;
  • глубина зажима 95 мм;
  • толстая рейка из металла, исключающая изгиб;
  • легкий ход курка.

Минусы:

  • стоимость от 1850 рублей;
  • крупные габариты для транспортировки 1200х25х40мм;
  • со временем появляется ржавчина от попадания влаги;
  • масса 1,5 кг может утомлять руку при частой перестановке.

Подробное описание устройства струбцины

Инструмент характеризуется простотой и надежностью, а при бережном отношении к нему и правильном использовании, вероятность поломки сводится к нулю. По принципу работы прибор схож с функционированием тисков. Только в отличие от тяжелых и крупногабаритных устройств, струбцина имеет малый вес, что делает ее мобильной, и облегченную конструкцию для возможности эксплуатации без усилий. Конструктивными элементами такого прибора являются:

  1. Рама — играет роль ответного элемента, к которому крепится непосредственно сама деталь. Рамная часть может иметь разные виды исполнения: G-образную, С-образную и T-образную.
  2. Подвижная часть — позволяет повышать или снижать расстояние от рабочей части до рамы
  3. Рычаг или винт — служит для закрепления струбцины в соответствующем положении, и дает возможность регулировки силы сжатия. Рычажные устройства оснащены приводом для быстрой фиксации поэтому, чем меньше усилий прикладывается, тем получается более интенсивное сжатие.
  4. Опорная пятка — находится на внутренней стороне П-образной рамы.

Для более удобного перемещения резьбовой шпильки используется рукоятка (может быть представлена разных видов). На конце подвижного винта расположена пятка, которая упирается в прижимаемую заготовку, обеспечивая ее надежную фиксацию. Усилие прижима зависит от физической силы, которой обладает человек.

На фото представлена струбцина с обозначением ее конструктивных элементов. Однако такие инструменты выпускаются разных видов, хотя принцип работы и назначение у них одинаковые. Более подробно о том, для чего используется струбцина, вы можете узнать в следующем разделе.

Каким требованиям должен отвечать стол

Профессиональный мастер не жалеет денег на приобретение самого современного и надежного оборудования — такие вложения не только окупаются, но и приносят значительную прибыль. Это его постоянная работа и основной доход, а чем выше производительность труда, меньше непродуктивные потери материалов и лучше качество, тем больше прибыли у мастера. Начинающим мастерам нет смысла покупать дорогие станки и оборудование, им вполне достаточно одной ручной фрезы. Соответственно, станок надо делать такой, чтобы фреза в любой момент быстро снималась и могла использоваться в обыкновенном режиме.

Конструкция станка должна быть максимально простой и одновременно надежной

Еще одно требование – стол должен быть максимально простым в изготовлении. Его можно сделать своими руками и с помощью того простейшего набора инструментов, который есть у непрофессионалов.

Чертеж простой столешницы под фрезер

В связи с такими требованиями, мы не будем рассматривать варианты сложных столов, их сделать могут лишь мастера столярного дела. Кроме того, большинство проектов требуют переделки ручного фрезера, после реконструкции инструмент уже нельзя использовать в ручном режиме, надо покупать второй экземпляр. Экономически невыгодно терять время и финансовые средства на изготовление стола для фрезера лишь для того, чтобы пользоваться несколько часов в году, а для обыкновенных более частых работ покупать еще один ручной фрезер.

Если потребность в ручном фрезере выше, нет смысла сооружать сложный станок

Изготавливаем столярную струбцину

При работе с деревом часто приходится его фиксировать, поэтому без столярной струбцины просто никуда. Она обязательно понадобиться, когда нужно просто закрепить доски, склеить между собой заготовки из дерева или листы деревьев.Несомненно, такие модели имеются в продаже. Но изготавливаются из более мягких сплавов, так производители понижают себестоимость товара. И не всегда они подходят по размерам. Струбцина своими руками самый оптимальный вариант.На рынке существует огромное количество модификаций струбцин. Некоторые из них могут быть универсальными, а некоторые и вовсе одноразовые и делаются они под одну техническую операцию. Нужно лишь понимать сам принцип работы, тогда изготовить любой вариант своими руками не составит особого труда. Каких-то стандартов по изготовлению нет.

Самый простой вариант из ножовки по металлу. Собирается она быстро. Но применение ее ограничено. Хотя для работы с небольшими объектами этого функционала хватает.

В качестве крепежных элементов выступают болты, на одном конце которых находится гайка, на другом конце может быть съемная ручка или рожковый ключ.

Поскольку рамку можно регулировать по длине, это позволит работать с заготовками разной ширины. В основном, используется для склеивания деталей. Закрепить ее к столу не получится, так как не позволяет конструкция. Но если нет других подходящих инструментов, то такой вариант окажется как всегда кстати.

F-образные струбцины

Довольно большое распространение получили f-образные струбцины. Их конструктивными элементами назовем нижеприведенную информацию:

  1. Конструкция представлена направляющей шиной, на которой фиксируется неподвижная и подвижная губки.
  2. Подвижная скоба перемещается по направляющим. Для регулировки нужной длины захвата есть установочный винт. Кроме этого, он применяется для ослабления силы зажима.
  3. В комплект поставки входят накладки для защиты фиксируемой поверхности от слишком высокого давления.

Главным достоинством этого предложения можно назвать универсальность. За счет регулировки длины захвата можно фиксировать заготовки любой длины. Однако, рассматриваемый инструмент не во всех случаях удобен в использовании. Область применения весьма обширная.

Разновидности

Целью данной публикации не является соорудить нечто вроде энциклопедии монтажных зажимов – их много видов, а патентов на новые, «супер-супер», еще больше. Наша задача – показать, какие из струбцин более всего надобны в домашней мастерской, и как лучше всего сделать струбцину, не тратя много материала и времени.

Наиболее употребительные в кустарном производстве виды струбцин показаны на рис:

  1. G-образная (G-cramp; G-clamp) – самая остая, надежная и дешевая из струбцин общего назначения. Недостатки: долго затягивается и может провернуть склеиваемые детали, если шарнир упора некачественный или неухоженный. Последнее довольно существенно: не схватившийся клеевой слой неплохая смазка, а разнимать и вновь сжимать склеиваемые поверхности нежелательно, прочность высохшего стыка от этого резко падает. Кроме того, обычная G-струбцина плохо держит круглые детали, поэтому для фиксации труб либо круглого профиля для сварки или пайки встык используется специальная трубная струбцина (см. след. рис.). Собранный из обычной конструкционной стали s=(2,5-4) мм, такой варной зажим обеспечивает надежную фиксацию труб до d(120-150)х(1,5-4) мм.

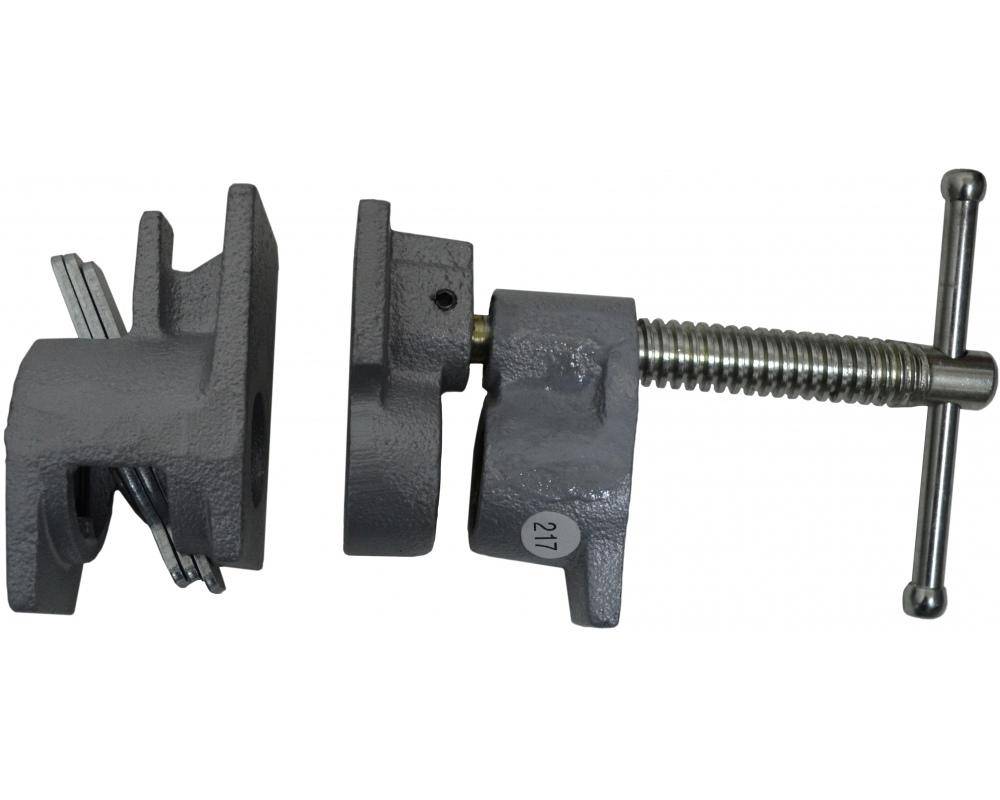

    Струбцина для сварки и пайки труб встык

  2. F-образная (F-cramp). Быстрозажимная, действует по принципу заклинивания скользящего упора в положении мертвой точки. Дожим до прочного закрепления обеспечивается чаще всего винтовым зажимом, как в G-образной. Еще более «мягкий» и быстрый зажим, но менее надежный, дает курково-эксцентриковый зажимной механизм, см. далее. Наиболее универсальная и широко распространенная из струбцин. Главный недостаток – от вибраций и толчков в работе может саморасклиниться и отпустить. Или, наоборот, заклинивается намертво, а при расклинивании ударом молотка (см. далее) «выстреливает» либо струбцина, либо деталь. Для приспособления под сварку труб встык непригодна: губки от косвенного нагрева ведет, стык труб разъезжается.

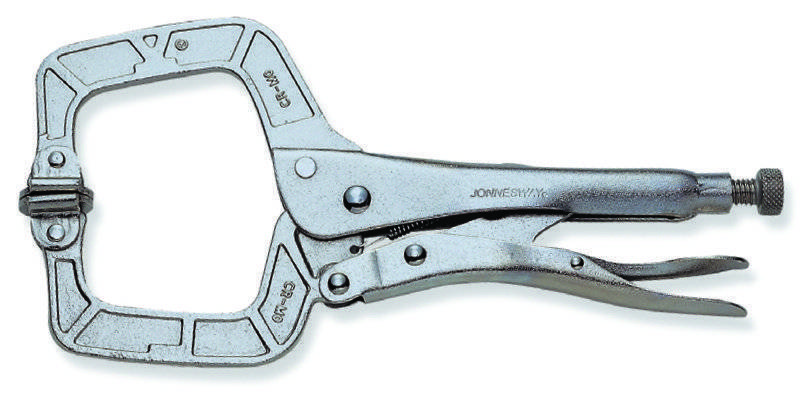

  3. C-образная (C-clamp, fixing tongs). Достаточно узко специализированный инструмент. Основное назначение – сжимание склеиваемых деталей. Простые C-струбцины выполняются с пружинным зажимом. Курково-рычажный зажим позволяет точно устанавливать силу прижима.
  4. Угловые струбцины для сварки линейных деталей (труб, профилей) под заданным углом. Вполне устоявшегося специального англо-американского термина нет. Чаще других употребляются welding clamp и dead-lock clamp.
  5. Вайма (joiner’s bench) – столярная струбцина для сплачивания щитов из досок, реек и брусьев, сборки узлов из фасонных деталей (напр. перил с балясинами). На след. рис. показана рельсовая вайма; бывают еще реечные и трубные, см. далее. Учтите, что в продаже под названием «трубная струбцина» идут трубные ваймы, а зажимы для сварки/пайки кругляка встык нужно искать по запросу «варная струбцина».
  6. E-образная (E-clamp). Узкоспециализированный инструмент для кромления столярных излений на клею. Если нужно аккуратно подклеить кромку на существующей ценной мебели/в интерьере, без E-струбцины трудно обойтись.
  7. O-образная или ленточная, или обжимной захват (loop stay, loop brace). Пользуются ленточными струбцинами чаще всего столяры-виртуозы и мебельщики-реставраторы. Если за качественно отреставрированный старинный венский стул можно выручить до $1000 и более, то за самую малость перекошенный или хлябающийся дадут в лучшем случае 15-20 тех же самых. Рамку для большой картины или фотографии сделать без ленточной струбцины тоже не так-то просто.
  8. Рычажно-плунжерная (precision clamp). Под нажатием на курок плунжер (толкатель) с зажимным упором плавно двигается вперед. Курок отпущен – плунжер фиксируется поджатой пружиной кулисой, становящейся в положение мертвой точки. Повторное нажатие освобождает кулису и еще продвигает плунжер. В хорошей рычажно-плунжерной струбцине можно надежно зажать куриное яйцо, не повредив его скорлупы. В домашней мастерской такая точность зажима вряд ли когда понадобится, но вдруг – неплохая прецизионная струбцина получается из монтажного пистолета для туб с силиконом и т.п. вязкими составами. В проем (окно) для горловины тубы без проблем устанавливается неподвижная губка, а подвижная насаживается на шток вместо штатного толкателя. При необходимости то и другое можно снять и пользоваться инструментом по прямому назначению.

Рейтинг струбцин

Выбор инструмента зависит в первую очередь от задач, которые стоят перед пользователем. Струбцины различаются по скорости, принципу работы, форме, ширине или глубине захвата. При составлении рейтинга командой ВыборЭксперта были изучены характеристики предлагаемых на рынке моделей, обзоры профессионалов, мнения строителей, отзывы покупателей. При сравнении товаров и добавлении их в ТОП лучших учитывались следующие критерии:

  • Способ, мощность зажима;
  • Скорость работы;
  • Материал, качество сборки;
  • Комплектация;
  • Функционал;
  • Вес;
  • Доступность в магазинах.

Также в моделях важно проверить защиту от коррозии. Покрытие порошковой краской или лаком защитит его от ржавчины, сохранит вид, а также продлит срок службы аппарата

Лучшие стеклорезы

G-образные струбцины

Это простейший вариант струбцин. Конструкция таких приспособлений представлена обыкновенной скобой с винтовым прижимом. Пример на фото ниже.

G-образные струбцины используются для фиксации заготовок к краю столешницы слесарного верстака или сварочного стола. Такие струбцины актуальны в основном для работы с негабаритными деталями.

При помощи G-образных струбцин можно обездвижить и расположить в правильном направлении: уголок, швеллер, листовой металл, трубу с прямоугольным профилем, шестигранник и прочие типы проката. Вместе с тем G-образные струбцины дают возможность надежно прижимать к друг другу и детали: труба к трубе, труба к металлическому листу и пр.

Главным недостатком G-образных струбцин является возможность прижима заготовок только у края столешницы, так как скоба имеет заметно ограниченную глубину профиля. Какие еще существуют виды струбцин.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
