Сварочный кабель для аппарата, инвертора: характеристики, виды

Можно ли удлинять кабель

Среди экспертов много спорят на эту тему. Спорят о нем «до хрипоты, до крика». Одни уверяют, что провод ни в коем случае удлинять нельзя, это приведет к падению производительности, безопасности и качества шва. Другие утверждают, что, поскольку в рекомендациях производителей об этом ничего не говорится, то удлинять можно.

Истина, как всегда, находится посередине. С длинными проводами намного удобнее работать, если сварщику приходится постоянно перемещаться от одной точки сварки к другой. Длинный провод означает меньше переносов сварочного аппарата. Расплатой за такое удобство становится увеличение сопротивления кабеля. Для сохранения параметров дуги придется повышать рабочий ток, что может привести к перегрузке и ускоренному износу сварочного оборудования.

Из этой неприятной ситуации есть простой выход: более длинный кабель должен иметь большее сечение.

Удлинение кабеля

В ходе замены првода на более длинный важно правильно присоединить к нему штекерные и клеммные разъемы. Это делается с обязательной пропайкой и последующей опрессовкой. Итак, удлинять провод допустимо, но при этом надо повышать его поперечное сечение и тщательно присоединять разъемы

Итак, удлинять провод допустимо, но при этом надо повышать его поперечное сечение и тщательно присоединять разъемы.

Как выбрать электрический удлинитель

Производители большинства электрических приборов в инструкции часто советуют не подключать их через удлинитель. И это правильно, ведь на дополнительной длине провода теряется часть мощности. А если изделие некачественное, это и вовсе может привести к короткому замыканию или возгоранию шнура в результате его перегрева. Но если без дополнительных метров не обойтись, свой выбор следует основывать на приведенных ниже характеристиках.

Степень защиты

Для стандартных удлинителей существует 2 варианта степени защиты:

IP20 – предназначены для работы внутри помещений без большого количества пыли. Оборудуются открытыми типами розеток.
IP44 – Допускается работа в сильно запыленных помещениях либо на открытых пространствах под дождем. Такие удлинители имеют водостойкий корпус, а на всех розетках установлены защитные крышки.

Тип кабеля

На удлинителях, рассчитанных на работы с бытовой сетью, устанавливаются два типа провода:

КГ (кабель гибкий) – предназначен для профессиональных работ. Без труда выдерживает температуру от -40° до +40°. Такой провод изгибается без повреждений и устойчив к истиранию. У него есть 2 варианта исполнения: Т – температура окружающей среды до +50°, ХЛ – до -60°.
ПВС (соединительный провод с оболочкой из ПВХ) – рассчитан на работу при температуре выше +1°. Этот вариант почти на треть дешевле предыдущего, но он не устойчив к истиранию и со временем трескается на месте изгибов. При низких температурах изоляция разрушается при изгибании. Удлинители с таким кабелем используются преимущественно в помещениях.

Максимально допустимая нагрузка (мощность) и сечение

Показатель определяет общую мощность подключаемых приборов. Чем выше максимальная допустимая нагрузка, тем большим делается сечение проводов.

Различают 3 типа:

маломощные – до 1 кВт, сечение 0,5-0,75 мм;
средней мощности – до 2,2 кВт, сечение 1 мм;
повышенной мощности – 3,5 кВт, сечение 1,5-2,5 мм.

Допустимая нагрузка указывается на корпусе. При подключении электроприборов, суммарная мощность которых превышает данный параметр, удлинитель может выйти из строя: проводка нагревается и плавится, отгорают места соединения проводов

Это часто приводит к пожарам и задымлениям, так что на нагрузку следует обращать особое внимание. Так как длинный провод создает серьезное дополнительное сопротивление, при его длине более 50 м обязательным должно быть сечение от 2,5 мм

Длина кабеля

Параметр, который подбирается в зависимости от ситуации. В доме и офисе часто используются удлинители максимум на 5 метров, в то время как для работы на строительных объектах часто требуется 20 и более метров длины кабеля

Тут важно помнить, что большая длина создает неудобства в использовании удлинителя, так что лучше обратить внимание на модели с катушкой для сматывания

При работе с длинным проводом, который используется для питания мощного инструмента, его необходимо полностью сматывать с катушки. Дело в том, что индукция приводит к перегреву кабеля, собранного кольцами. У некоторых моделей присутствует встроенная защита от перегрузки в виде предохранителей. Выбирать рекомендуется именно такие удлинители.

Заземление

Дополнительная жила кабеля для подключения заземления (если соответствующий контакт есть в розетке) выполняет защитную функцию. Она не только предотвращает поражение током при эксплуатации неисправного электроприбора, но и снижает уровень помех на оборудование, подключенное как в пределах одной сети, так и просто расположенное рядом. Такие удлинители следует покупать в том случае, когда предполагается их использование с постоянно включенными приборами, например, телевизорами или холодильниками.

Количество розеток

Этот показатель зависит только от конструкции конкретной модели. Очевидно, что от количества розеток зависит количество подключаемых приборов. Как правило, большинство удлинителей имеют от 1 до 4 розеток, но встречаются варианты с их большим количеством.

Опции

При необходимости можно выбрать удлинитель с дополнениями, вроде USB-разъемов для зарядки мобильных телефонов, кнопки включения, позволяющей обесточить приборы без необходимости вытаскивать вилку из розетки. Наличие защитных шторок будет полезным, если к удлинителю имеют доступ дети, а индикатор сети всегда укажет, течет ли электричество по проводам.

Эксплуатация и подключение сварочных проводов.

Подключая провода к вашему сварочному инвертору, следует помнить такие правила:

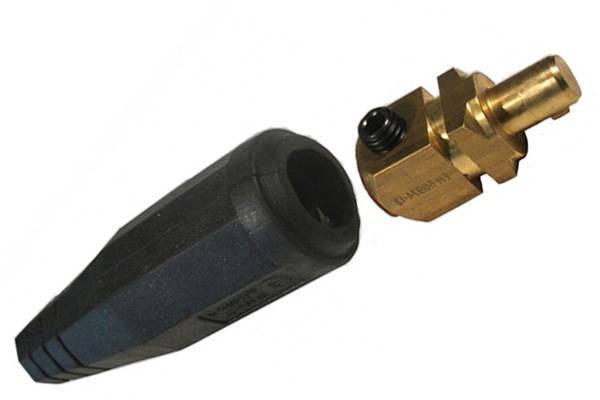

Подключение осуществляется посредством припаянных или спрессованных кабельных наконечников.
Соединение проводов может осуществляться опресовкой. Главное не забыть про изоляцию собственно соединения.
Провод подключается к силовым разъемам аппарата (+) и к держателю электродов в обратной полярности (-). Менять полярность можно только, если были изменены параметры тока.
Во время сваривания сварщики не должны подтягивать к себе аппарат посредством проводов.
Номинальная мощность кабеля должна строго соответствовать подключаемому аппарату.

Применение

Итак, вы выбрали и купили удлинительные кабели. Казалось бы, пора подключать их и приступать к сварке. На этом этапе многие новички совершают ряд ошибок, из-за которых кабели недостаточно эффективны либо вовсе не работают.

Во-первых, всегда распрямляйте удлинитель для инвертора перед использованием. Не позволяйте ему скручиваться в узлы и заламываться. Это касается кабелей любой длины. Заранее определитесь, какая максимальная длина для вас оптимальна и не покупайте слишком длинные кабели, которые большую часть сварки будут смотаны в катушку. Это нерациональное использование. К тому же в смотанном состоянии кабели способны стать причиной повышенной индукции. Это чревато плавлением проводов и выходом из строя самого инвертора.

Также следите, чтобы удлинительные кабели не перегревались в ходе работы. Периодически проверяйте провода, берите их в руки. Если можете спокойно держать несколько секунд, значит температура не выше нормы. А если кабель насколько нагрелся, что вы не можете брать его без перчаток, значит сварку нужно прекратить и проверить целостность кабеля.

Избыточный нагрев кабеля так же приводит к выходу сварочного аппарата из строя и к разрушению самого кабеля.

Что касается хранения, то и здесь нужно быть внимательным. Не сматывайте провода в плотную катушку, так вы лишите их естественной вентиляции. Постарайтесь хранить провода в сухом чистом месте, не оставляйте их на улице и не подвергайте воздействию прямых солнечных лучей. Следите, чтобы соединительные контакты и вилка кабеля не загрязнялись и не покрывались ржавчиной.

Сечение

Для безопасного выполнения работ, а также для исключения возможности поломки оборудования, следует правильно выбирать сечение кабеля для сварки.

Важно! К неисправности оснащения может привести проводник со слишком маленьким сечением. Если сечение будет меньше необходимой величины, то ток по жилам не пойдет и агрегат отключится или перегорит.

Очень важно правильно соотнести два параметра: сечение и токи сварочного кабеля, так как они тесно связаны

Таким образом, каждому исполнителю важно знать, какое сечение сварочного кабеля следует выбирать при работе с различными токовыми нагрузками

Очень важно правильно соотнести два параметра: сечение и токи сварочного кабеля, так как они тесно связаны. Таким образом, каждому исполнителю важно знать, какое сечение сварочного кабеля следует выбирать при работе с различными токовыми нагрузками

Выбор сечения

Расчет сечения сварочного кабеля по току является наиболее простым и быстрым способом подобрать оптимальный вариант проводника.

Многие исполнители располагают сварочным оборудованием инверторного типа. Его многочисленные технические достоинства и доступная стоимость делают данное оснащение популярным. Поэтому следует определить сечение сварочного кабеля для инвертора.

Для проведения работы в домашних условиях исполнители используют агрегаты, максимальная величина тока которых составляет порядка 180-200 А. Рассмотрим далее более подробно сварочный кабель для инвертора, какое сечение необходимо для определенных величин тока.

Сечение кабеля для инверторного сварочного аппарата, выдающего максимальный ток в 80-100 А, должно составлять 6 мм2.
Для аппаратов с выдаваемым максимальным током в 120 А предназначен провод с сечением в 10 мм2.
Сварочный кабель сечение 16 мм2 предназначен для инверторов, которые поддерживают максимальный ток до 180 А.
Востребован у сварщиков сварочный кабель на 200 Ампер, сечение составляет 25 мм2.
Сварочный кабель сечение 35 мм2 выдерживает ток в 289 А, поэтому, чаще всего, он используется для оснащения трансформаторов. Однако, производителями предлагаются инверторы, которые способны выдавать ток до 300 А. В подобных случаях следует применять сварочный кабель сечение 50 мм2.

Для выполнения работ на профессиональном уровне в большинстве случаев используются уже упоминаемые ранее трансформаторы. Очень важным фактором является определенность в том, какое сечение кабеля нужно для сварочного аппарата подобного типа.

Оборудование трансформаторного типа способно выдавать ток до 500 А. Поэтому для данного оснащения следует использовать провода с сечением в 70 и 95 мм2. Первый способен проводить до 437 А, второй – до 522 А.

Сварочные выпрямители выдают ток, величина которого может достигать 600 А

Поэтому исполнителям с оснащением такого типа следует обратить внимание на провода с сечением в 120 мм2

Таблица сечений сварочного кабеля и токовых нагрузок для проводов позволяет узнать оптимальный вариант проводника для оснащения всего необходимого оборудования: инверторы, трансформаторы, выпрямители, держак, клеммы массы.

Определив два важных параметра: максимальная величина тока и сечение провода, можно рассчитать другую важную характеристику – длина кабеля. Более подробная информация здесь.

Данная статья поможет любому исполнителю определить, какого сечения должен быть сварочный кабель при определенных величинах тока.

Марки сварочного кабеля и их характеристики

Сварочные провода во время подвергаются повышенным нагрузкам, поступающим от оборудования и от окружающих факторов. От правильного выбора зависим срок службы сварочного кабеля. Сварочный кабель маркируется цифровыми и буквенными обозначениями. В помощь, какой кабель подобрать, приведены описания ниже.

Описание гибкого сварочного кабеля КГ

Расшифровка букв «КГ» в маркировке обозначают – кабель гибкий. Это распространенный вид продукции. Эксплуатируется при постоянном токе с показателем напряжения до 1000 В, при переменном – не превышающем 600 В, при частоте, не более 400 Гц. Подключается от сети 220 или 380 В или при соединении держака и зажима.

Кабель для сварочных работ КОГ1

Для изготовления изделия используют жилы с диаметрами малого сечения. Это пригождается при образовании швов в недоступных местах. Чтобы по сторонам не торчали петли кабель можно использовать, намотанным на руку. Это удобно при выполнении работ на высоте.

Рассчитан на эксплуатацию под напряжением 220 В и частоту 50 Гц.

Сварочный кабель КГН

КГН, буква «Н» обозначает, что провод несгораемый. Изоляционный слой изготовлен из жаростойкого состава и выдерживает температуру более 200 0С. Этот кабель можно использовать не только для сварки, но для резки (плазменной или электродом), к примеру, для неотложных работ при возникновении нештатных ситуаций.

Провод при соприкосновении с подогретым металлическими изделиями плавиться, не будет.

КГ ХЛ

В индексе товара содержиться обозначения «ХЛ», то есть его можно эксплуатировать при морозах. В нем содержится каучук, который выдерживает холод. Гибкость сохраняется при температурных режимах до -60 0С, в связи с этим провода идеально подходят для северных районов

Если работы проводятся на открытой местности, то внимание стоит заострить на данную продукцию

Сварочный кабель КПЭС

Изделие предназначено для наплавления швов полуавтоматом или это кабель для сварочного инвертора. В этой разновидности вместо жил использованы спиралевидные трубки. Чтобы цепь была замкнута и возбудилась электродуга, внутри шнура пропущена проволока, которая может быть трех видов:

цельной;
трубчатой;
с флюсом.

Стоимость зависит от величины внутреннего диаметра. Если конструкция полая, то срок службы сокращается на полтора года. В электромагистрали подается напряжение от 42 до 48 В при постоянном или переменном токе. При температурном режиме до -10 0С применяется низковольтная линия.

КВС

В составе изоляционного слоя использован поливинилхлорид. Изделие не поддается истиранию и идеально подходит, когда рабочему требуется постоянно перемещаться, волоча за собой кабель. Сердечник сохраняется за счет надежной изоляции. Работает под нагрузкой 127 или 220В, при температурном режиме от -40 до +400С, не гибкий. Сварочные провода для инвертора используются для подключения к розетке.

Сварочный кабель марки КГТ

Продукция рассчитана на высокие температуры. Эксплуатация изделия возможна при +850С. Изделие подойдет для эксплуатации во влажном климате.

Модель КРПТ

Этот провод гибкий с жилами. Жилы изготовлены из меди. Оболочка и изоляция изготовлены из резины. Кабель для сварки изготовителем выполнен для работы со следующими показателями:

При напряжении 660 В переменного тока и 110 В при постоянном токе.
Допускаемая токовая нагрузка от 3 до 20А/мм2.
Температурный режим от -60 до +500С.

Сечение у сварочного кабеля зависит от числа и сечения жил – от 8 до 69 мм. Продукция не поддается возгоранию.

Сварочные кабеля для инвертора — виды кабелей

Сварочный кабель работает при повышенных параметрах нагрузок: внутри через него проходит высокое напряжение, а снаружи воздействуют температурные перепады, сила трения и другие условия.

Эксплуатационные характеристики:

Ток постоянный при напряжении до 1000 В или переменный – до 600 В.
Частота не более 400 Гц.
Работает от сети 220 и 380 В.

В магазинах представлен товар в ассортименте.

Одножильный

Изготовлен из меди, поэтому отлично проводит ток. Провод гибкий и эластичный. Предназначен для инверторных устройств с невысокой мощностью.

Двужильный

Изделия выполнены для проведения импульсной электросварки, в них имеются катод и анод. Изготавливаются из медной проволоки или проволоки из сплавов, в состав которых входит медь.

Трехжильный

В маркировке содержаться технические характеристики, которые следует учитывать при выборе товара:

КС – это изделие, предназначенное для всех видов работ.
П – это сварочные провода, покрытые полимером, обеспечивающим дополнительную защиту. Если при маркировке прописывается цифра, то она указывает на количество жил.
ВЧ – изделие, рассчитанное на высокочастотное напряжение.

Трехжильные сварочные провода — кабели этого типа изготовлены для технически сложного оборудования. По условиям техпроцесса шов должен получаться идеальным.

Типы используемых проводников

Основными типами кабелей, применяемым в сварочных устройствах являются:

одножильные проводники с медной токоведущей жилой, выполненной из множества тонких проволочек, применяются в основном для инвертора;
двужильные проводники, представляющие собой анод и катод, которые обеспечивают применение высокочастотного тока для импульсной сварки и переменный ток для резки металла;
трехжильные проводники используются в аппаратах автоматической сварки, применяемых при монтаже трубопроводов и других изделий, где требуется ровный и высококачественный шов.

Для сварочного аппарата в комплекте идут кабели, рассчитанные на рабочие токи устройства. Если их нет, то необходимо выбрать соответствующие сварочные провода.

Обращая внимание на максимальный рабочий ток аппарата. Он указывается в инструкции по эксплуатации прибора

Если в документации указан рабочий ток в пределах 160-189 А, то сварочный провод согласно требованиям ГОСТ должен иметь сечение 16 мм2.

При токах 240-250 А необходим проводник сечением 25 мм2. При использовании полупрофессиональных устройств на 350-362 А требуется проводник сечением 50 мм2.

В профессиональных сварочных аппаратах при максимальных рабочих токах 437 А или 522 А требуются подключить проводники сечением 70 мм2 и 95 мм2 соответственно.

Характеристики

На сегодняшнем рынке нет модели настолько универсальной, чтобы она могла служить в условиях любого климата и любого производства. Вместо этого производители предлагают линейки продуктов, адаптированных к тем или иным условиям, обеспечивая в них минимальное сопротивление и максимальную гибкость.

Основной характеристикой кабеля является его сечение. Оно определяет максимальную нагрузку тока, который можно пропустить по электрической цепи.

Следующая характеристика — это количество жил. В бытовых сварочных аппаратах применяется одножильный провод.

Дополнительные характеристики:

климатический класс;
частотность;
жаростойкость;
гибкость.

Промышленные изделия

Промышленные образцы генераторов, используемых с целью энергоснабжения мобильного сварного оборудования, могут иметь самые различные исполнения. С точки зрения экономичности и эффективности, оптимальным считается вариант бензинового агрегата того же инверторного типа. Предпочтение в этом случае обычно отдаётся аппаратам от тех же производителей, предназначенным специально для работы с инверторным сварочным оборудованием (рисунок ниже по тексту).

Считается, что именно такое сочетание этих двух составляющих рабочего комплекса позволяет получить достаточно устойчивую дугу и обеспечить требуемые параметры высокочастотного напряжения и импульсного тока. По своему классу и непосредственному назначению все существующие сварочные устройства делятся на следующие виды:

Чисто промышленные образцы;
Профессиональные модели;
Недорогие изделия бытового назначения.

Промышленные и профессиональные модели в основном применяются для изготовления объёмных металлоконструкций и рассчитаны на круглосуточную работу в течение длительных промежутков времени. Для их нормального функционирования потребуются значительные по величине рабочие токи, способные обеспечивать качественную сборку промышленных сооружений. Для этого типа сварочных устройств потребуются бензиновые генераторы, способные выдавать токи величиной до 250-500 Ампер (смотрите фото ниже).

Подводя итоги рассмотрения возможных вариантов выбора генераторного устройства для инвертора, необходимо отметить следующее. Думая над вопросом о том, какой генератор лучше выбрать для сварки, большинство пользователей отдаёт предпочтение малогабаритным бензиновым агрегатам в инверторном исполнении.

Кабель для сварочного аппарата – как правильно выбрать

Как маркируется продукция известно. Главное правильно выбрать изделие, чтобы оно соответствовало параметрам сварочного аппарата и иным характеристикам.

Какой должна быть жила

Разновидности кабеля:

Одножильный.

Применяется для присоединения инвертора к держаку и массе. Маркировка 1х16 расшифровывается: «1» — это 1 сердечник, не разделенный на несколько проводов под одной оболочкой. При работе уменьшается нагревание и ускоряется передача напряжения.

Многожильный.

Маркировка 11х30 расшифровывается: 11 – количество жил. Применяются для промышленного оборудования, работающего под напряжением более 500 В. Жила изготавливается из алюминия или меди. В комплекте с аппаратами поставляются алюминиевые кабеля, они дешевле. Их, как правило, приобретают начинающие рабочие.

Для профессионалов предлагается приобрести медные изделия, так как показатель удельного сопротивления меньше в 7 раз, по сравнению с алюминием. При этом снижаются потери тока.

Если производитель медного кабеля — Китай, то такая продукция лучше подойдет для применения в бытовых целях, а не для производственных нужд, так как они рассчитаны на невысокое сопротивление.

Сечение кабеля для сварочного аппарата

Если изделие по сечению выбрать неправильно, то риск износа оборудования увеличивается. Возможно возникновение возгорания или неэффективной работы вследствие короткого замыкания. Если сечение провода не достаточное, то потребуется повышенный уровень тока для режима сварки. Держатель будет труднее перемещать при создании шва по вертикали или на потолке.

В таблице указана зависимость тока от сечения.

Требования к гибкости кабеля

Сварочные провода для инвертора применяются в работе с гибкостью выше 4 класса. При выборе тяжелых проводов сварщику будет сложнее их перегибать или наматывать.

При выборе шнура КГ, который относят к 5-му классу по гибкости с диаметром 0,41 мм. Если продукция с маркированием КОГ, то она относится по гибкости к 6 классу. Гибкость 0,21 мм — повышенная.

Длина кабеля для сварки

Если необходимо перемещение вдоль габаритных конструкций, то к аппарату нужно подсоединить длинный кабель, чтобы не переносить инвертор. Если работа выполняется на одном месте, то достаточно приобрести 2 м на массу, и на держатель 3 м. На производства рекомендуется покупать по 5 метров провода на массу и на держак.

Удлинение изделия без причин приводит к снижению силы тока вследствие повышения сопротивления.

Длина сварочного кабеля не должна превышать расчетных показателей. Показатель максимального тока нужно разделить на 100.

Например:

160 /100= 1,6

Получился делитель, на который нужно разделить значение сечения провода. То есть, если сечение 1х25 мм2, то

25/1,6=15 м.

Длина получилась максимальной, ее нужно поделить на подсоединения к массе и держаку: 5 и 10 метров.

При подсоединении более длинного изделия сила тока, выдаваемого аппаратом, понизится. Для наращивания дополнительного провода используется медная опрессовка, а также наращивать кабель можно сваркой или спайкой, но запрещено на скрутки. Соединение на скрутки создает увеличение сопротивления, поэтому их делать не допускается.

Марки кабеля для сварочных аппаратов и маркировка

Маркировка кабеля для сварочных аппаратов.

Современные производители предлагают на рынке для своих клиентов большое количество различных кабелей для сварки, которые отличаются между собой многими техническими параметрами. Большинство различных марок кабелей сварочных описывается в единой техноменклатуре. К основным типам проводников, используемых при комплектации аппарата для сварки, относятся следующие:

провод одножильный – токоведущая жила изготавливается из меди, которая имеет высокие токопроводящие свойства, этот тип кабелей сварочных применяется при оснащении переносных сварочных аппаратов;
провод двужильный – две жилы в кабеле, изготавливаемые из меди или сплавов, основу которых составляет медь, представляют собой анод и катод, которые позволяют применять при работе высокочастотный ток для осуществления импульсной сварки и переменный ток для проведения резки различных металлов;
трехжильные провода, применяемые в аппаратах, предназначенных для проведения автоматической сварки, такие аппараты применяют при осуществлении сваривания труб трубопроводов, а также в тех случаях, когда требуется использование струйной сварки и получение ровного шва.

Маркировка проводов для сварки осуществляется при помощи буквенных обозначений: КС – кабель сварочный, цифры означают количество жил в кабеле сварочном, П – наличие полимерной защиты, ВЧ (П, П) – ток высокой частоты (постоянный, переменный).

Помимо этой классификации, кабели сварочные делятся на два типа:

Схема сварочного кабеля.

устойчивые к холоду сварочные кабели имеют покрытие, изготовленное из полимера, устойчивого к низким температурам, это обеспечивает качественную эксплуатацию кабеля в условиях низкой температуры, использование низкотемпературного полимера позволяет избежать появления в изоляционном материале трещин, снижающих его свойства;
септический сварочный кабель устойчив к температурам более 50°С, применяется при проведении работ в жарком тропическом и пустынном климате.

Обычный тип проводника при его использовании в условиях повышенной температуры окружающей среды провоцирует сваривание и разрыв изоляционного покрытия при небольшом натяжении, что приводит к оголению токоведущей части и повышению вероятности травмирования электротоком.

Практически все провода, используемые для проведения сварки, выпускаются параллельно с аппаратами для сваривания, по этой причине лучше всего приобретать провод в комплекте с прибором.

Меры безопасности при работе

Установленные правила безопасности, можно сказать, написаны “кровью” пострадавших, и поэтому пренебрегать ими строго запрещается. От их соблюдения зависит здоровье и жизнь не только оператора сварочного оборудования, но и окружающих его людей. Итак, к правилам безопасности можно отнести следующее.

Перед началом работы следует проверить целостность изоляции на всех проводах и кабелях, подсоединенных к аппарату. Также необходимо проверить исправность оборудования, а именно, убедиться, что напряжение холостого хода равняется нулю. В данном случае должна быть исправна система, отключающая напряжение на электроде, когда аппарат простаивает.
Перед подключением оборудования следует проверить электрическую сеть под нагрузкой (измерить диапазон проседания).
Для защиты сетчатки глаз от ультрафиолетового излучения, возникающего при горении сварочной дуги, необходимо применять защитную маску (щиток) либо специальные очки. Не так давно в продаже появились сварочные маски и очки со стеклами “хамелеонами”, которые автоматически затемняются при попадании на них яркого излучения. Очки или маску должен одевать не только сварщик, но и его помощник.
Если сварочные работы проводятся в закрытом помещении, то для защиты органов дыхания и предотвращения отравления вредными газами применяют респираторы со сменными картриджами либо маски, через которые принудительно подается очищенный воздух.
Для защиты рук от брызг металла используют специальные перчатки — краги сварщика.
Для защиты тела используют комбинезоны, куртки и штаны из огнеупорной ткани.
Для защиты ног требуется одевать высокие ботинки, чтобы исключить попадание в них искр металла. Ботинки должны прикрываться сверху штанами.
Рабочее место должно быть хорошо освещено.
Под ногами сварщика должен быть резиновый коврик или деревянный настил, предотвращающие человека от удара током.
Вокруг рабочего места не должно находиться никаких посторонних предметов, через которые можно споткнуться.
Вблизи рабочего места должен находится песок и огнетушитель для своевременного тушения очага возгорания.
Заземление сварочного аппарата является обязательным условием.

Если правила безопасности уже изучены, то можно приступать к ознакомлению с тем, как правильно работать электросваркой.

Классификация

Каждый удлинитель для сварочного инвертора может обладать своими уникальными характеристиками, которые зависят от сфер применения и проявляются в виде диаметры жилы, самой длины, особенностях штыря и так далее.

Пример расчета по подбору удлинителя

Рассчитывая, какой удлинитель нужен для сварочного инвертора, следует понимать, что в первую очередь – это проводник активной нагрузки, которая с увеличением мощности становится более высокой.

Сопротивление удлинителя можно определить по следующей формуле R=ρ×L/S. Все электрические процессы, проходящие в системе подчиняются основным законам электротехники, в частности закону Ома I=U/R. Здесь берется закон для участка цепи, так как даже после подключения электродвижущей силы, она не влияет на результат. Символы в вышеприведенных формулах означают следующее:

I – максимальный ток при самой высокой нагрузке инвертора;
U — напряжение, которое получается из сети, причем берется реальное, а не номинальное, которое может заметно отличаться от стандартных 220 В;
S – площадь сечения кабеля, которую можно узнать на маркировке, если есть готовый вариант;
L – длина удлинителя;
ρ – сопротивление удельное, которое зависит от металла жил, из которого сделан удлинитель.

Согласно приведенной формуле можно легко увидеть взаимосвязь длины проводника, которым здесь выступает удлинитель, от сопротивления. Также прослеживается обратная зависимость сопротивления от площади сечениям. Чем выше сопротивление удлинителя, тем больше будет падать напряжение на сварочном аппарате.

Особенности выбора

В готовых кабелях легче подобрать, какое сечение провода нужно для сварочного аппарата, так как они сразу делаются по оптимальным стандартам под определенные виды техники.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Правильное использование удлинителя

Средняя температура, которую могут выдержать провода удлинителя, составляет 70 градусов Цельсия. Таким образом, можно легко определить допустимую температуру, так как если рука выдерживает горячий провод, то это вполне нормально. При больших перегрузках вызванных сопротивлением удлинителя может отключаться инвертор.

Уважаемые покупатели, в этой статье мы расскажем вам какой длины можно использовать удлинитель для подключения сварочного аппарата, какой это должен быть удлинитель и дадим практические советы на эту тему.

P – Удельное сопротивление меди (равное 0.017 Ом умноженное на мм² и разделенное на метры)

Сварочный кабель
