Сварочный карандаш

Преимущества изделия

Оно обладает такими достоинствами:

  • Возможность проводить работы при отсутствии какого-либо энергообеспечения. Его можно брать с собой в долгую дорогу, различные походы, где нет розеток или других источников энергии.
  • Осуществление ремонта в домашних, полевых и даже экстремальных условиях.
  • Быстрое восстановление работоспособности поврежденных изделий.
  • Устойчивость к влиянию температур до 180 градусов.
  • Качественная герметизация соединений.
  • Универсальность и небольшие размеры, что позволяет носить изделие в обычной сумке.
  • Зажигание от обычных спичек.
  • Приемлемая стоимость.

Базовые принципы

Аппарат похож на карандаш и цилиндр одновременно. В него включены изотермические соединения и оболочка, которая сгорает. Конструкция также включает флюс для сварки и припой.

Для налаживания работы стержня, элементы нужно зажечь при помощи обычных спичек. Оболочка сгорит и произойдёт выделение флюса и припоя. Поэтому сварочный карандаш имеет второе название — термическая конструкция.

При работе с таким элементом вам удастся не только заниматься сваркой, также и поделить металл на разные части. Характеристики устройства отличаются у производителей. Об этом и другом поговорим в нашей статье.

Технология использования

При всей простоте и удобстве работы с нашим милым другом кое-какой порядок действий все-таки нужно знать и выполнять:

  1. Очистка поверхностей, установка в нужном положении.
  2. Вскрытие упаковки, при срыве контрольной ленты открыть крайний конец карандаша.
  3. Перемещение металлической крышки к заднему концу, чтобы она стала рукояткой.
  4. Надеть защитные перчатки из плотного материала и темные очки или защитную маску.
  5. Разжечь зажигалкой оголенный конец – фитиль запала устройства.
  6. Поднести горящий конец (это похоже на бенгальский огонь) к месту соединения и прижать. Удерживать в этом положении около трех секунд для достаточного прогрева.
  7. Вести стержень справа налево по линии шва со средней скоростью, уверенно и ровно.
  8. После формирования шва остаток карандаша поместить на негорючую поверхность, где он сам догорит и затухнет.

Где применяется сварочный карандаш

Карандаш для пайки или сварки успешно используется в различных полевых условиях. Например, в походе и на рыбалке нужно быстро соорудить простой навес, треногу для костра, или устранить течь в железной лодке. Если во время поездки на автомобиле оторвалось крепление глушителя или бампера, то тоже можно использовать карандаши для сварки.

Незаменимо это средство и на даче. С его помощью можно поправить забор, отремонтировать оторванный навес на калитке, заварить щель в металлической двери. Удобно им ремонтировать батареи, когда они потекли посреди отопительного сезона. Если протек бидон для молока, то существуют универсальные карандаши, пригодные и для пайки алюминия. Они работают по такому же принципу, только им не нужно вести шов, а лишь точечно подавать припой в нужное место. Алюминиевый состав продолжает гореть на самом изделии, позволяя глубже вплавиться в основной металл.

Не пропустите: Сварка ПНД труб своими руками разными методами

Соединение по горизонтальному шву

При сваривании деталей по такой технологии под шов подкладывают пластину из огнеупорного материала — кирпича, бетона, толстого металла.

Использование деревянных или пластиковых подложек запрещено. Восстановительная реакция сопровождается повышением температуры до 2800 °С.

После установки свариваемых деталей выполняют следующие действия:

  1. Отгибают край упаковки карандаша для термосварки. Нижнюю часть закрепляют держателем.
  2. Разжигают термитную смесь, которая должна стать рыхлой. Конец стержня устанавливают на соединение, круговыми движениями наносят расплавленную массу.
  3. Через 3-4 секунды выравнивают шов, придавая ему нужную форму.
  4. Остатки средства помещают в холодную воду или снег. Они догорят до места установки держателя.

Вертикальные поверхности

Для сварки в таких условиях требуется дополнительное оборудование, в противном случае расплав будет стекать. Полку фиксируют магнитами или заклепками, располагая параллельно линии шва или на несколько миллиметров ниже.

Резка металлов

Термокарандаш используют не только для соединения, но и для резки металлических листов и прутков. Стержень ведут по линии с меньшей, чем при сварке, скоростью. Подложку не ставят, расплав не должен оставаться в разрезе.

Карандаш для пайки экстремал

Со временем любой материал теряет свои свойства и разрушается. При этом проблемы могут возникнуть в самый неожиданный момент, когда под рукой нет подходящего оборудования для ремонта. В этом случае пригодится сварочный карандаш. Он поможет сделать временный ремонт даже в экстремальных условиях.

Общее описание

Изделие представляет собой стержень цилиндрической формы, диаметр которого составляет 4-16 мм, а длина — 7-20 см. В сгораемой оболочке помещается предварительно уплотненная эзотермическая смесь, в состав которой входят припои и флюсы. Они выделяются после того, как сварочный карандаш нагревается до определенной температуры. Благодаря данному изделию у вас есть возможность сформировать сварочный шов в любых условиях. При помощи этого средства вы можете осуществить не только пайку материалов, но и резку. Сварочный карандаш производят разные фирмы, и они могут обладать разными свойствами.

Преимущества изделия

Оно обладает такими достоинствами: Возможность проводить работы при отсутствии какого-либо энергообеспечения. Его можно брать с собой в долгую дорогу, различные походы, где нет розеток или других источников энергии. Осуществление ремонта в домашних, полевых и даже экстремальных условиях. Быстрое восстановление работоспособности поврежденных изделий. Устойчивость к влиянию температур до 180 градусов. Качественная герметизация соединений. Универсальность и небольшие размеры, что позволяет носить изделие в обычной сумке. Зажигание от обычных спичек. Приемлемая стоимость.

Где применяется продукт?

Сварочный карандаш может применяться для соединения вертикальных, наклонных и горизонтальных швов. Он может использоваться с целью: Ремонтных и монтажных работ в экстремальных условиях. Оперативного исправления поломок в автомобилях, водном и железнодорожном транспорте. Сварки проводов из меди. Ремонта отопительных систем и трубопроводов. Заделки трещин и сколов из бронзы, чугуна. Исправления недостатков сельскохозяйственной техники. Разрезания металла в сложных условиях.

Используется сварочный карандаш, цена которого составляет 60-150 руб. и более, для обработки таких материалов: стали, железа, алюминия, меди, а также толстого пластика, керамики и шифера.

Технические характеристики

Изделие имеет следующие параметры: Время горения стержня (среднее): 20 секунд. Максимальная температура горения изделия: 2200-2800 градусов. Выделяемые сплавы: железа, меди, хрома, марганца, никеля, кремния. Длина шва: 8-15 см. Этот параметр зависит от типа и толщины материала, который нуждается в сварке.

Краткий обзор производителей

Существуют разные виды карандашей для сварки. Каждая из марок продукта обладает своими особенностями:

«Оксал». Изделия этого производителя отличаются тем, что обладают высокой эффективностью в условиях отсутствия каких-либо энергоносителей. Достаточно иметь при себе коробок спичек или зажигалку. Работы по восстановлению целостности материалов можно производить в широком диапазоне температур (-85 — +85 градусов).

«Нанопайк». Сварочный карандаш этого производителя имеет невысокую стоимость (150 руб.). Его можно применять для ремонта пластиковых изделий, эмалированной посуды, шифера, а также других кровельных материалов. Хорошо паяет карандаш и деревянные изделия, оцинкованный металл. Один элемент можно использовать до 30 раз, так как расходуется он очень экономно.

Сварочный карандаш «Экстремал». Это изделие также используется для обработки металлов и эмалированных поверхностей. Стоимость такого изделия составляет около 60 руб./шт. Оно обеспечивает 60-70 % прочности дуговой сварки.

Как видите, изделие имеет достаточно высокую эффективность, однако для основательного соединения материалов его применять не следует.

Особенности соединения некоторых видов швов

Сварочный карандаш (СПБ, Красноярск, Москва — это далеко не все города, в которых вы можете его приобрести) нужно правильно использовать. Разные виды швов обрабатываются по-разному: Горизонтальные чаще всего соединяются внахлест. При этом материалы необходимо укладывать на металлическую подкладку, асбест или кирпич. Любые легко воспламеняемые предметы в этом случае не используются, например: дерево, пластик. Вертикальные швы обрабатывают с использованием специальной полочки, которая закрепляется немного ниже места пайки. Это позволяет предотвратить растекание расплавленного металла. Закрепляется полочка при помощи струбцины. Для разрезания металлов необходимо расплавлять их гораздо медленнее, чем обычно. При этом вам совсем не потребуется прокладка под материалами.

Сварочный карандаш: особенности и применение

Со временем любой, даже самый прочный сварной шов может разрушиться, при этом изделие потеряет не только эстетическую привлекательность, но и практические свойства. Не всегда есть возможность выполнить ремонт с использованием полного комплекта сварочного оборудования, и в таких ситуациях выручает сварочный карандаш, так же называемый паяльно-сварочным стержнем. С его помощью можно выполнить быстрый и относительно долговечный ремонт даже в экстремальных условиях.

В этой статье мы подробно расскажем, что из себя представляет карандаш для сварки металла, как использовать его в своей работе и какие нюансы следует учесть.

Общее описание сварочного карандаша

Паяльно-сварочные стержни представляют собой цилиндрические изделия, похожие на карандаш, состоящие из сгораемой оболочки и эзотермической смеси, которая, в свою очередь, включает в себя припой и сварочный флюс. Для работы со сварочными стержнями их необходимо поджечь с помощью спичек или зажигалки, после чего оболочка сгорает и начинается выделения припоя с флюсом. Поэтому сварочный карандаш также называют термическим карандашом.

С помощью термического карандаша можно не только паять, но и резать металл. Его свойства могут отличаться в зависимости от производителя. Мы подробно рассказываем об этом в разделе «Популярные производители».

Как использовать сварочный карандаш

Применение термического карандаша требует предварительной подготовки. Очистите место будущей пайки или резки от ржавчины, грязи, краски и пятен. Затем нужно поджечь карандаш с помощью спичек или зажигалки. Держите карандаш над пламенем до тех пор, пока из него не начнет выделяться припой и флюс, их нужно нанести на поврежденные участки детали.

Обратите внимание! После того, как припой и флюс нанесены на деталь, они могут искриться. Соблюдайте технику безопасности, используйте защитные перчатки, очки и одежду. Рекомендуется держать термические карандаш в зажиме или плоскогубцах на расстоянии, чтобы не получить ожоги

Рекомендуется держать термические карандаш в зажиме или плоскогубцах на расстоянии, чтобы не получить ожоги.

Затем подождите 15-20 секунд и прижмите карандаш к месту, куда вы предварительно нанесли припой и флюс. Это необходимо для окончательного сваривания детали. Готово! Для лучшего результата можно использовать струбцину, плотно зафиксировав свариваемые детали, если это необходимо.

Преимущества работы со сварочным карандашом

Сварочные стержни обладают следующими достоинствами:

  • Для проведения сварочных работ нужен лишь открытый огонь, в отличие от сварочного аппарата, которому необходимо электричество.
  • Он не занимает много места и устойчив к перепадам температур, поэтому является частым компаньоном в походах.
  • Можно осуществить ремонт в любом месте: от собственной квартиры до совсем полевых условий.
  • Ремонт не занимает много времени и спустя пару минут изделием уже можно пользоваться снова, к тому же соединение получается герметичным и относительно долговечным.
  • Доступная цена (в среднем от 50 до 200 рублей за упаковку).

Популярные производители

Существует множество производителей сварочных стержней, но мы остановимся на трех популярных. Каждый из производителей вносит свои коррективы в состав и характеристики карандашей, поэтому они могут иметь отличия.

Сварочный карандаш Оксал. Это самая популярная марка карандаша, с помощью него можно произвести ремонт в широком диапазоне температур, так что даже знойным летом или холодной зимой сварочный карандаш Оксал сохраняет свои характеристики. У новичков сварочный карандаш Оксал пользуется большой популярностью, поскольку работать с ним проще всего. Он универсален и может использоваться для любого ремонта, поскольку температура сварки находится в районе 3000 градусов по Цельсию.

Так же популярен сварочный карандаш Экстремал. Он схож с Нанопайком, но стоит в половину дешевле. Однако, имеет один существенный недостаток: получаемое соединения не отличается большой надежностью и долговечностью, так что его лучше использовать для временного ремонта.

Вместо заключения

Сварочные карандаши позволяют быстро выполнить мелкий ремонт, для этого не нужны специальные навыки или высокая квалификация. Они могут быть вполне эффективны при ремонте мелких изделий, но мы рекомендуем использовать сварку карандашами лишь в особых случаях, когда нет возможности воспользоваться сварочным аппаратом. Впоследствии деталь лучше отремонтировать «капитально», особенно это касается автомобильного ремонта. Не воспринимайте термические карандаши как полноценную замену сварочному оборудованию.

[Всего : 0 Средний: 0/5]

Принцип действия

Состоит карандаш из спрессованной смеси алюминия и окисла железа. При возгорании такого материала происходит обильное выделение тепла (экзотермическая реакция). С химической точки зрения идет восстановительная реакция Fe из оксида с участием Al. При разрыве молекулярных связей в оксиде и образуется выброс тепловой энергии.

Температура реагентов повышается до такой степени, что восстанавливаемое железо тут же переходит в жидкое фазовое состояние, или попросту плавится. Этот расплавленный металл проникает в отверстия, щели и трещины в соединяемых или ремонтируемых деталях и заполняет их.

Высвобождающиеся из молекул оксида атомы кислорода реагируют с алюминием, образуя окисел алюминия. Он играет роль флюса, препятствуя повторному окислению расплава и нагретых до температуры пластичности областей изделия.

Сварочный карандаш заключает в себе все необходимые компоненты для сварки:

  • присадочный металл для формирования материала шва;
  • флюс, защищающий сварочную ванну от кислорода и азота воздуха;
  • источник тепловой энергии для расплавления металла.

По химическому составу карандаши могут различаться. Вместо алюминия в качестве восстановителя можно применять магний. Металл-восстановитель выбирают в зависимости от того, для сваривания каких сплавов предназначена конкретная модель карандаша.

В карандашах, предназначенных для сварочных работ по деталям большой толщины, в середине вставляют металлический стержень – его металл уйдет на формирование шовного материала.

Изготовление своими руками

Подобные изделия можно купить в специализированных магазинах. Их стоимость относительно невелика. Но реально создать карандаш своими руками. Для этого потребуется найти основу — проволоку из углеродистой стали. Подойдет стержень обычного электрода, диаметром 3-5 мм, который следует освободить от обмазки. Делается это легким постукиванием молотка по всей длине электрода. Далее, стальная проволока режется на куски по 150 мм.

Металлическую основу необходимо снабдить другим покрытием. Свой самодельный состав должен включать 24% алюминиевых опилок и 76% железных окалин. Связующим звеном выступает клей «Момент» или аналогичные вещества. Смешивание можно производить в глиняной или стеклянной посуде.

Металлический стержень требуется окунуть в обмазочный состав, и вращательными движениями намотать средство на основу. Стремиться следует к образованию слоя покрытия в 5-7 мм с каждой стороны оси проволоки. Конец можно оставить свободным — за него будет удерживаться самодельный карандаш.

Второй конец служит местом розжига. Для этого необходимо создать затравку. В ее состав входит бертолетовая соль и алюминиевые опилки в соотношении 2 к 1. Скрепляется все это тем же клеем. Из смеси катаются шарики, которые крепятся на конец карандаша. Все это должно высохнуть в течение 20-30 минут, после чего можно тренироваться выполнять сварку.

Сварочные карандаши имеют свои недостатки: возможность вести шов только в течение 30 секунд, и работа с металлами, толщина которых не превышает 4 мм. Но несмотря на это, такое сварочное приспособление незаменимо в ситуациях, когда требуется быстро заварить отверстие или прикрепить отпавшую деталь. А простота использования позволяет работать им даже неспециалистам.

Сферы применения

Сфера применения карандашей для сварки самая широкая. Они позволяют сваривать черные и цветные металлы в любом положении и практически в любых обстоятельствах, от условий мастерской до полевых и экстремальных. Средство широко используется в следующих областях:

  • Монтажные и аварийные работы в труднодоступных местах и в чрезвычайной обстановке.
  • Оперативный ремонт транспортных средств (автомобильных, водных, железнодорожных) в местах их поломки.
  • Ремонт рельсового пути, стрелок и переходов.
  • Пайка медных проводов и других электрокомпонентов.
  • Ремонт трещин в компонентах отопительных систем.
  • Ликвидация утечек в магистральных и распределительных трубопроводах.
  • Ремонт чугунных и бронзовых отливок промышленного и декоративного назначения.
  • Ремонт строительной и сельскохозяйственной техники на удаленных площадках.

Паяльный карандаш вмиг

Особенно широко сварочные карандаши применяют при ремонтах рельсового хозяйства. Их использование позволяет проводить текущий ремонт исключительно оперативно, недорого и с минимальными задержками движения поездов.

Важно помнить, что карандаш предназначен для оперативного, временного ремонта на большом удалении от ремонтных предприятий или в чрезвычайных обстоятельствах. Для постоянной эксплуатации следует провести качественный ремонт с помощью электро- или газосварки

Технология работы сварочным карандашом

Для того, чтобы производить сварочные или паяльные работы с помощью сварочного карандаша необходимо соблюдать инструкцию, которая не требует особенных профессиональных навыков и крайне проста:

  • разрывается контрольная лента на упаковочной обертке, при срывании ленты открывается крайняя кромка карандаша;
  • снять металлическую крышку и одеть ее на задний торец карандаша в качестве рукоятки при поджигании;
  • необходимо подвести карандаш к месту резки и поджечь фитиль запала, для поджига можно использовать зажигалку;
  • уже горящий карандаш сварщика нужно плотно прижать к тому месту, откуда должна начаться сварка или резка металлической поверхности. Необходимо выдержать 3-4 секунды для того, чтобы металл прогрелся, а после этого, перемещая карандаш, произвести резку или сварку;
  • после этого карандаш можно кинуть на слой негорючего материала( бетон) или в воду. Карандаш сгорит до металлической рукоятки-крышки.

Необходимо так же помнить о том, что карандаш для сварки металла при высокой температуре горения может прожечь поверхность, которую нужно было варить.

Для каждой поверхности есть карандаши различных диаметров с присадками, которые несколько снижают температуру горения и препятствуют прожиганию.

В состав сварочного карандаша входят металлические оксиды, которые при горении создают слой шлака над сварным швом (только в карандашах большого диаметра, которые используются для сварки).

Такое новшество используется для того, чтобы потом защитить слой расплава от окружающего воздуха из атмосферы

Это обусловлено тем, что сварка карандашом может быть произведена относительно поверхностей, где важно качество шва и его прочность

Попадания воздуха недопустимо, так как это может разрушительно менять структуру металла в расплаве.

Популярные производители карандашей

Самыми популярными являются сварочные стержни следующих марок:

  1. «Нью Формула» Термопаяльный карандаш, который реализуется во многих строительных и хозяйственных магазинах. Позволяет производить ремонт в любое время года, в широком температурном диапазоне. Работать с ним просто, для этого нужно только внимательно прочитать инструкцию.
  2. «Велд Форс». Под этой маркой выпускаются разные карандаши, формирующие прочный и надежный сварной шов. Изделия различаются основой паяльно-сварочной смеси.
  3. «Экстремал Экстрамомент». Идеален для быстрого ремонта баков, труб, радиаторов, позволяет решить проблему за 5 минут.


Стержень паяльно-сварочный ЭХЗ 1152

Разновидности карандашей

В продаже можно встретить различные термические стержни, которые включаются в определенные группы в зависимости от назначения:

  1. «Экстрапайк». Используются для сваривания толстого пластика, эмалированных изделий и алюминия. Позволяет сделать лужение материалов, восстанавливает эмалевый слой.
  2. «Нанопайк». Этот вид карандашей вместо алюминия содержит магний в составе. Он предназначен для работы с самыми тугоплавкими материалами.
  3. «Оксал». Быстро разжигается, может использоваться в любых условиях. Считается универсальным.
  4. «Экстремал». Подходит для всех металлов и толстого пластика. Готовый шов будет прочным, почти не отличимым от сварного.

Сферы применения

Термитный карандаш обычно используют для соединения как вертикальных, так и наклонных и горизонтальных поверхностей в различных деталях. Работы можно производить при любой температуре окружающей среды, в любых погодных условиях. Он может применяться в следующих ситуациях:

  • работы по ремонту и монтажу в чрезвычайных ситуациях;
  • оперативного исправления поломок в автомобилях, водном, железнодорожном и других
  • транспортных средствах;
  • спайка проводов из меди;
  • ремонт радиаторов и трубопроводов в системах отопления;
  • заделка трещин и сколов изделий из чугуна и бронзы;
  • исправление недочетов в работе сельскохозяйственной техники в полевых условиях;
  • разрезка материалов в труднодоступных местах.

Карандаш сварка широко применяется при сварке рельсов железнодорожных путей – для сварки применяется термит, утрамбованный определенными порциями. Работу выполняет бригада из двух-трех человек. Термитная сварка рельсов хорошо зарекомендовала себя по сравнению с контактной сваркой: она не требует хитроумного дорогостоящего оборудования, большого количества рабочих и затяжных перерывов в движении поездов. Кроме того она может применяться при сварке на стрелочных переводах. Процесс сварки одного стыка в рельсовом полотне занимает около часа, а благодаря возможности работы нескольких бригад одновременно, можно добиться большей производительности.

Как видно из вышепредставленного сравнения, изделие имеет ощутимо высокую эффективность, однако для капитального соединения материалов он все же не рекомендуется. Рекомендуется применять карандаш только для временного соединения. Впоследствии все таки необходимо провести ремонт в его классическом понимании.

Сварочный, или термитный карандаш — это простое в использовании средство сварки металлических деталей. Он не требует никакого дополнительного оборудования, как электросварка и газосварка, и помещается в кармане. Не нужно также и длительное обучение — применять карандаш может любой домашний мастер. Использовать его можно в походных условиях, в жару и мороз, дождь и ветер

Важно помнить, что сварочный карандаш — средство оперативного устранения неисправностей. Для постоянного использования детали потребуется провести полноценный ремонт

Пиротехнический состав

Основой таких составов также является топливо и окислитель, но в усложненном виде. К используемым компонентам можно отнести хлорат калия (основная часть состава), карбонат стронция (примерно четверть) и серу, окрашивающую пламя. Функцию окислителя выполняет хлорат калия, а сера действует как горючий элемент. В процессе горения пиротехнической термитной смеси также активно выделяется тепло и повышается температура: дымовые составы обеспечивают сотни градусов, а осветительные достигают 3 000 °С. Как правило, пиротехнические смеси не используются для обеспечения теплового воздействия, их сгорание сопровождается довольно интенсивным формированием пламени.

Сварочный карандаш: характеристики и применение универсального средства — Сварка

В жизни бывают такие случаи, когда какие-либо вещи трескаются, ржавеют или ломаются. Требуется провести срочный ремонт, а необходимых материалов под рукой нет. В такие моменты может спасти только термитный карандаш. Этот неприхотливый материал поможет провести срочный ремонт в самых экстренных случаях.

Описание сварочного карандаша, его принцип работы, достоинства и недостатки

У каждого человека в жизни может возникнуть ситуация, когда срочно необходимо запаять радиатор, цинковое ведро, эмалированный таз или другое изделие.

Но не у всех дома, в гараже есть сварочный аппарат или паяльник, для работы с которыми нужно иметь определённые навыки. Поэтому альтернативой для домашних умельцев может стать простой для применения сварочный карандаш.

Он используется при термической сварке, наплавке и резке сплавов и металлов как в бытовых условиях, так и при проведении аварийно-спасательных работ.

Сварочный карандаш, или термический припой, представляет собой тонкостенную трубку или стержень из горючего материала. С одной стороны трубка заполнена сухим горючим веществом, а с другой — закрыта заглушкой. Вещество представляет собой экзотермическую смесь, которая состоит из флюса и припоя.

Диаметр изделия может быть от 4 до 16 мм, а длина трубки — от 7 до 20 мм. Устройство карандаша:

  • зажигательная смесь;
  • экзотермическая технологическая смесь;
  • картонная гильза;
  • отверстие для ручки-держателя;
  • оболочка из этикетки-инструкции;
  • внешняя защитная водонепроницаемая оболочка.

Среднее время горения стержня — не менее 30 секунд, максимальная температура сгорания — от 2200 до 2900 градусов по Цельсию, вес — не более 80 г. От толщины и типа материала длина шва может быть от 8 до 15 см.

Принцип работы

Термический припой удобен в применении и не требует особых навыков. Для работы достаточно изучить инструкцию производителя и строго следовать технологии, изложенной в ней. Чтобы произвести сварку, необходимо:

  1. Очистить заготовку от грязи, ржавчины и зафиксировать в нужном положении.
  2. Достать термический припой из упаковки.
  3. Снять металлическую крышку и закрепить её со стороны заглушки. Она будет выполнять роль держателя.
  4. Для защиты от ожога рук надеть перчатки из плотной ткани, а для защиты глаз — тёмные очки или сварочный щит.
  5. Произвести спичками или зажигалкой розжиг оголённого конца.
  6. Сварочный карандаш, который горит по принципу бенгальского огня, поднести к месту сварки и плотно удерживать в течение трёх секунд под углом 45−60º. За этот период свариваемая поверхность хорошо прогревается.
  7. Шов нужно вести уверенно, справа налево. Сцепка металлов не осуществится, если вести быстро, шов просто зальётся шлаком. А если вести слишком медленно, то можно прожечь поверхность.
  8. После того как шов проложен, горящий огарок выбросить на любую поверхность из негорючих материалов, чтобы он затух.
  9. Остывший шов очистить от окалин.

Работая с приспособлением, следует помнить, что в сварке швы обрабатываются разными методами. Существуют следующие виды швов:

  1. Горизонтальный. Этим способом материал соединяется чаще всего внахлёст. Заготовка укладывается на поверхность из негорючих материалов.
  2. Вертикальный. Для этого метода используют специальную полочку, которая размещается под местом пайки, чтобы расплавленный металл не растекался.
  3. Разрез металла. При этом методе шов нужно вести медленно, чтобы прожечь металл.

Достоинства и недостатки термического припоя

Опираясь на мнения пользователей сварочного карандаша, можно систематизировать его достоинства и недостатки, выявленные в процессе работы.

Достоинства термического припоя:

  • бюджетная стоимость;
  • небольшие габариты, что позволяет без проблем перемещать приспособление;
  • розжиг от зажигалки, спичек;
  • качественная герметизация;
  • устойчивость к температурам;
  • быстрый ремонт повреждённых изделий;
  • нет необходимости в специально оборудованном для таких работ месте;
  • нет необходимости в электрическом питании;
  • высокая производительность и коэффициент полезного действия;
  • нет необходимости в специальных навыках;
  • универсальность в работе с различным материалом.

Недостатки приспособления:

  • излучение достаточно сильного огня;
  • после использования неприятный запах;
  • неприемлем для большого объёма сварочных работ.

Изобретение карандаша

В конечном итоге, данные технологии привели к рождению идеи компактного сварочного инструмента в форме стержня- карандаша.

Однако при воплощении идеи в жизнь «первопроходцев» ожидала неудача. Дело в том, что при быстром остывании смеси в сварочной ванне после прекращения горения карандаша, шлак и металл перемешиваются и материал становится хрупким.

В результате, основанные на алюминиевом термите смеси так и не дали позитивного результата и в профессиональной среде, и в литературе модель «карандаша» была признана «не реализуемой» и долгое время никто этой проблематикой не занимался, пока не появился профессор, доктор технических наук, академик Лебедев Владимир Георгиевич.

Случайно познакомившись с идеей, вначале он рассчитал математическую модель, а затем реализовал химическую, на основе медного термита, при которой пара металл –шлак разъединяются в процессе образования припоя-сплава.

Открытые публикации В.Г. Лебедева в российских изданиях стали основой создания нескольких сварочных инструментов, присутствующих на рынке России.

Сварочные карандаши Шквал и Оксал производятся в Санкт-Петербурге и применяются для сварки, пайки и резки без применения какого-либо специального газосварочного или электросварочного оборудования.

Автономная мобильная сварка –карандаш СК-1, Москва

Изготовление своими руками

Карандаши свободно продаются в общестроительных и специализированных сварочных магазинах. Кроме того, их вполне можно изготовить и самостоятельно.

Для начала потребуется проволока из углеродистого стального сплава. Отлично подходит стержень от электрода для ручной электросварки. С него нужно сбить флюсовое покрытие.

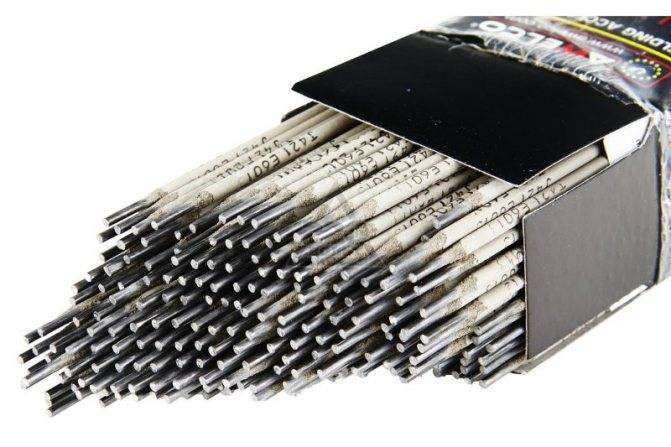

Электроды для ручной сварки

Состав для собственного покрытия содержит:

  • одну часть опилок алюминия;
  • три части железной окалины;
  • Связующее — клей момент или другой прочный клей.

Приготовление состава проводят в прочной и устойчивой посуде из стекла или глины. Стержень от электрода (или нарезанные по 15 см куски проволоки) окунают в смесь и вращением вокруг оси стержня наматывают на него слои состава.

Один конец оставляют чистым — он будет играть роль ручки. На другой будет нанесена смесь для розжига. Ее готовят в отдельной емкости в следующей пропорции:

  • 1 часть бертолетовой соли;
  • 2 части измельченного до состояния опилок алюминия.

После тщательного перемешивания и добавления такого же клея до поучения густой вязкой массы из нее скатывают небольшие шарики, которые и насаживаются на предназначенный для розжига конец карандаша. Время высыхания — до получаса (или как указано в инструкции к клею).

Наш сварочный карандаш готов, можно начинать проверку и сварочные тренировки.

Правила безопасного пользования

Несмотря на крайнюю простоту своего устройства и применения, сварочные карандаши представляют собой реальную угрозу для здоровья, жизни людей и для сохранности материальных ценностей. Чтобы избежать трагических последствий, следует строго соблюдать меры безопасности:

  • Тщательно подготовить рабочее место, убрать все горючие и легковоспламеняющиеся вещества и материалы.
  • Надежно закрепить заготовки или ремонтируемое изделие в тисках, зажимах, струбцина и т.п. Варить на весу категорически недопустимо.
  • Использовать для подкладок под шов и сварочных полок только негорючие материалы.
  • Обязательно применение средств индивидуальной защиты: очки или маска сварщика, брезентовые рукавицы или спилковые перчатки — краги, плотная одежда и прочная обувь, не оставляющая открытых участков кожи.
  • При поджиге и сварке следует прочно удерживать карандаш. Вести его вдоль линии шва плавно, без рывков. Ходить по мастерской с горящим карандашом недопустимо
  • При сварке на вертикальных и наклонных поверхностях, а также при резке металла внимательно следить за тем, чтобы расплавленный металл не стекал в вашу сторону и не брызгал по сторонам.
  • По окончании сварки огарок следует бросить в заранее подготовленное ведро с водой или с песком. В крайнем случае — на бетонный или земляной пол. Не покидайте рабочее место, не убедившись в том, что огарок прогорел полностью.

Правильное использование недорогого и простого в обращении варочного средства сделает работу с ним удобной и безопасной.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
