Токоизмерительные клещи. Как пользоваться?

Полезные нюансы проведения измерений

Знание некоторых физических законов и особенностей строения прибора позволят расширить сферу его применения.

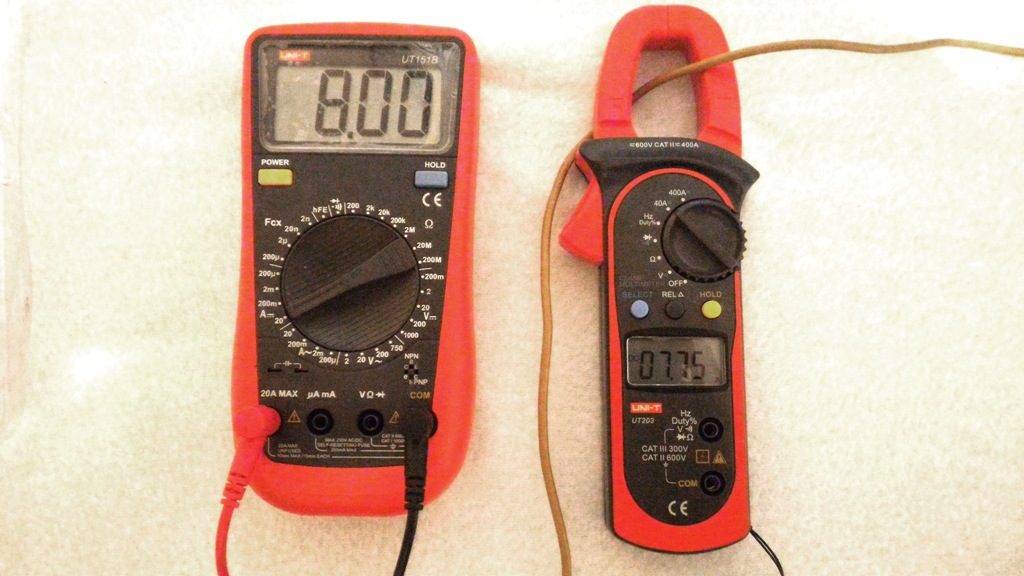

Если ток в проводнике очень маленький и тестер не может точно его определить, то можно «помочь» прибору, намотав проводник на одну из половинок клещей. В таком случае на дисплее отобразится сумма токов и чтобы узнать точное значение надо разделить полученный результат на количество витков.

Если ток больше того, что может показать тестер, то на дисплее отобразится единица. В таком случае надо выставить больший диапазон измерений и повторить замеры.

Обнаружить ток утечки получится и без поиска его наличия на заземляющем проводе (подсоединённому к корпусу прибора). Для этого можно воспользоваться способностью тестера показывать сумму токов нескольких помещенных в электроизмерительные клещи проводников. Если обхватить клещами сразу фазу и ноль, то на дисплее должен высветиться ноль, так как наведенные электромагнитные поля взаимно компенсируются (они должны быть одинаковыми по силе и различными по направлению). В случае наличия утечки, значения на дисплее будет отличным от ноля – если это так, то надо искать место пробоя изоляции на корпус.

Если на корпусе измерительного прибора есть кнопка «Hold», это поможет измерять ток в труднодоступных местах, к примеру, если тестером туда можно дотянуться, а дисплей при этом видно не будет. В таком случае надо обхватить токовыми клещами провод, нажать на эту кнопку и полученный результат зафиксируется на дисплее – теперь его можно посмотреть в удобном месте.

Как пользоваться токовыми клещами?

Принцип действия прибора схож с работой обычного электрического трансформатора. Конструкция измерителя состоит из ферритового сердечника с медными обмотками вокруг него. Этот сердечник и обмотки представляют собой вторичную цепь. Поэтому, когда  челюсть зажата вокруг проводника с током, она фиксирует его значение на определённом участке цепи. Это значение передается от ферритового сердечника к шунту входа тестера. Поскольку ток очень мал (обычно не более 0,0001 А), то тестер корректирует это значение путём умножения показаний, сохраняя их первоначальную точность. Поэтому токоизмерительные клещи способны измерять большие величины тока, вплоть до нескольких кА. Обратное преобразование отображается на экране дисплея.

Различают токоизмерительные клещи аналогового и цифрового типов. Первые (в частности, Ц4505м) показывают текущее значение параметра, вторые позволяют зафиксировать результат на экране и записать его через подключённый к разъёму прибор. Это гораздо удобнее при проведении множественных измерений.

Последовательность управления токоизмерительными клещами при определении показаний силы тока следующая:

  • Перед включением необходимо отсоединить все ранее подключённые датчики.
  • На управляющей панели выбрать требуемую функцию (дисплей при этом должен показать соответствующую иконку).
  • Раскрыть челюстной захват электроизмерительных клещей и расположить его так, чтобы был охвачен нужный участок цепи.
  • Вставить в зазор проводник с током.
  • Закрыть челюстную конструкцию и выровнять проводник между метками, которые нанесены на зажимы. В некоторых исполнениях метки отсутствуют, тогда проводник располагают примерно посредине.
  • Считать показания на ЖК-экране, при этом разрешение прибора обычно устанавливается автоматически, в зависимости от фактических значений тестируемого параметра.

В целях безопасности запрещается использовать электроизмерительные клещи при работе с неизолированными участками проводов. Ряд типов рассматриваемых мультиметров имеют опцию гибкого токового щупа, что позволяет использовать их при работе в ограниченных пространствах.

Особенности работы с токоизмерительными клещами:

  1. Мультиметр следует использовать только для одного проводника, поскольку в противном случае токи, протекающие в противоположных направлениях, могут погасить показания.
  2. Обязательно следует применять перчатки с соответствующим уровнем электрозащиты.
  3. Перед использованием отсоединять все подключённые ранее щупы.
  4. Пальцы всегда располагать за тактильным барьером.

Для тарировки рекомендуется использовать функцию «ноль». Она особенно важна при измерении постоянного тока, поскольку устраняет возможное смещение показаний.

Из отечественных аналогов наиболее функциональны электроизмерительные клещи М266, обладающие такими удобными для применения функциями как звуковой сигнал, индикаторы перегрузки и степени заряда батареи.

Индукционный нагреватель металла. Принцип работы

Пневмолобзик. Компактность и производительность

ElektroMaster.org Ремонт и обслуживание бытовых электроприборов своими рукамиСоветы, руководства..

Яндекс.Директ

Амперметр — прибор для измерения силы тока в амперах. Шкалу амперметров градуируют в микроамперах, миллиамперах, амперах или килоамперах в соответствии с пределами измерения прибора.

В электрическую цепь амперметр включается последовательно с тем участком электрической цепи, силу тока в котором измеряют; для увеличения предела измерений — с шунтом или через трансформатор.

(Примером амперметра с трансформатором являются «токовые клещи»

Амперметр

Токовые клещи — Амперметр для бесконтактного измерения больших токов, позволяет измерять силу тока бесконтактным способом с высокой точностью, не прерывая подачу электроэнергии потребителям.

При измерении силы тока щупы клещей, в которых вмонтированы ферритовые сердечники, как бы обхватывают проводник, оставаясь полностью изолированными от открытых участков проводов.

Важно

За счет образования ферритами колебательного контура при протекании тока по проводнику возникает магнитная индукция, значение которой прямопропорционально силе тока, протекающей по проводнику.

Это значение регистрируется токовыми датчиками токоизмерительных клещей  и преобразуется в значение силы тока, которое либо высвечивается на дисплее токовых клещей (если он конструктивно предусмотрен), либо выдает значение на внешний мультиметр через выносные щупы. В зависимости от модификации, токовые клещи  могут производить измерения силы как постоянного тока, так и переменного.

Токовые клещи

Общая характеристика

Наиболее распространены амперметры, в которых движущаяся часть прибора со стрелкой поворачивается на угол, пропорциональный величине измеряемого тока.

Амперметры бывают магнитоэлектрическими, электромагнитными, электродинамическими, тепловыми, индукционными, детекторными, термоэлектрическими и фотоэлектрическими.

Магнитоэлектрическими амперметрами измеряют силу постоянного тока; индукционными и детекторными — силу переменного тока; амперметры других систем измеряют силу любого тока. Самыми точными и чувствительными являются магнитоэлектрические и электродинамические амперметры.Принцип действия

Принцип действия магнитоэлектрического прибора основан на создании крутящего момента, благодаря взаимодействию между полем постоянного магнита и током, который проходит через обмотку рамки. С рамкой соединена стрелка, которая перемещается по шкале. Угол поворота стрелки пропорционален силе тока.

Электродинамические амперметры состоят из неподвижной и подвижной катушек, соединённых параллельно или последовательно. Взаимодействия между токами, которые проходят через катушки, вызывает отклонения подвижной катушки и соединённой с нею стрелки. В электрическом контуре амперметр соединяется последовательно с нагрузкой, а при высоком напряжении или больших токах — через трансформатор.

В материале частично использована информация с wikipedia.org

Назначение и виды токоизмерительных клещей

Токоизмерительные клещи — пожалуй, единственный инструмент, позволяющий измерять ток в цепи, не разрывая ее. Различаются они по устройству, функциональности, максимальному измеряемому напряжению и типу измеряемого тока (постоянный либо переменный). Так какими же могут быть наши клещи и как они работают?

Одноручные токовые клещи

Начнем, пожалуй, с известных многим одноручных клещей — по сути это мультиметр (чаще всего) с дополнительным токовым датчиком. Пользоваться такими клещами довольно просто — для этого достаточно перевести переключатель в режим амперметра, развести клещи и свести их, заключив проводник внутри кольца. Сила тока в этом проводнике высветится на цифровом индикаторе.

Для измерения силы тока в труднодоступных местах на некоторых моделях предусмотрена кнопка фиксации результата.

Такие одноручные клещи рассчитаны на сравнительно низкое (до 1000 В) напряжение и, в силу своей компактности и удобства в использовании, наиболее подходят для применения в бытовых условиях.

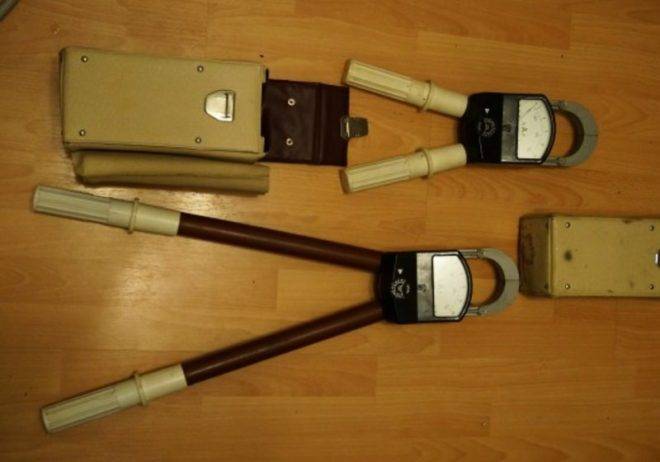

Помимо одноручных выпускаются также двуручные, предназначенные для работы с напряжением от 2000 до 10000 В.

Двуручные токовые клещи

Работать одной рукой с такими клещами уже не получится. Столь неудобная в применении конструкция придумана неспроста. Дело в том, что по технике безопасности токоизмеряющие устройства, предназначенные для измерений свыше 1 кВ, должны иметь длину изоляторов не менее 38 см, а рукояток — не менее 13 см. К счастью, в быту такие напряжения практически не встречаются, поэтому работать с двуручными клещами придется немногим.

Как уже было сказано, помимо максимального измеряемого напряжения, измерительные клещи различаются также по типу измеряемого тока. Каковы различия между ними и как узнать, для тока какого типа предназначен тот или иной прибор? Это на самом деле несложно — по маркировке на корпусе (сейчас имеются ввиду клещи высокого или хотя бы среднего качества, а не собранные в подвале на коленках). Так, на корпусе клещей, предназначенных для измерения переменного тока, будет проставлена маркировка AC, для постоянного же — DC (чаще — ACDC). Различия же в принципе работы. Токоизмерительные клещи для измерения переменного тока работают по принципу одновиткового трансформатора.

Токоизмерительные клещи для измерения переменного тока работают по принципу одновиткового трансформатора

В целом конструкция токовых клещей переменного тока проста. Они состоят из разводного магнитопровода с намотанной на него вторичной обмоткой, подключенной к амперметру. В роли первичной обмотки выступает измеряемый проводник, протекающий по которому ток создает переменное магнитное поле, передающееся через магнитопровод вторичной обмотки и возбуждающее в ней электромагнитную индукцию. Возникший в результате электрический ток как раз и измеряется амперметром. Данная схема объясняет принцип работы токовых клещей переменного тока, но как же работают клещи для измерения тока постоянного? Ведь, как известно, трансформатор может работать только в цепях переменного тока. Сейчас мы получим ответ и на этот вопрос.

Для измерения постоянного тока используются уже другие принципы. Общеизвестно, что проводник, по которому протекает электрический ток, создает вокруг себя магнитное поле, и чем выше сила тока, тем более мощным это поле получается. Так вот, измерив это поле, можно получить представление о силе и даже направлении тока. Наличие и интенсивность магнитного поля определяется специальным датчиком (датчиком Холла). Клещи, оснащенные датчиком Холла, в отличие от трансформаторных, способны измерять как постоянный ток, так и переменный, а стоят незначительно дороже. Так что если придется выбирать, какие лучше приобрести, то рекомендуются именно они. Помимо своих непосредственных функций (измерение силы тока без разрыва цепи), многие современные клещи представляют собой полноценный тестер (мультиметр), позволяющий измерить напряжение, сопротивление, а также прозвонить участки цепи и проверить работоспособность некоторых радиоэлементов.

Но не стоит забывать также об аналоговых (стрелочных) клещах, которые, несмотря на все достоинства и удобства своих цифровых собратьев, все еще продолжают использоваться наряду с ними. Происходит это ввиду их менее высокой стоимости и способности работать без источника питания.

Теперь, зная, какими могут быть токоизмерительные клещи, можно перейти непосредственно к обзору. В сегодняшнем рейтинге будут участвовать 10 клещей различных производителей, разных ценовых категорий, но непременно имеющие высокие оценки пользователей. Позиционироваться клещи будут в порядке возрастания их качества.

Рейтинг клещей до 1 000 рублей

Не каждый человек способен купить себе надежные клещи на длительный период. Они могут потребоваться внезапно

Чтобы не ошибиться в выборе важно тщательно подходить к анализу оборудования

РЕСАНТА DT 266C

Отличная модель популярного китайского производителя. Изделие справится с несложной проводкой. Для удобства присутствует цифровой дисплей, что упрощает использование модели в разы. Оснащен тремя разъемами, которые защитят оборудования от возможных перегрузок. Главная особенность – есть возможность для замера температуры.

РЕСАНТА DT 266C

Достоинства:

  • Способен измерять толщину изоляции;
  • Известный бренд;
  • Неплохая сборка;
  • Удобная эксплуатация.

Недостатки:

Не выявлено.

Duwi М266 PROFI

Неплохой бюджетный вариант, который подойдет для нечастой эксплуатации. Пластик не выделяет резких запахов. Сборка выполнена на хорошем уровне. Вся полученная информация выводится на дисплей. Для работы не потребуется знания определенных навыков и знаний. Есть возможность для измерения постоянного тока и сопротивления.

Средняя стоимость – 560 руб.

Duwi М266 PROFI

Достоинства:

  • Надежность;
  • Небольшая цена;
  • Удобный дисплей;
  • Подойдет для новичков.

Недостатки:

Не лучшая сборка, есть небольшой люфт.

Энергия 266F

Дешевый прибор китайского производства, подойдет для измерения цепей, где напряжение не превышает 1000 В. Производство осуществляется в Китае. Как утверждает производитель, клещи способны проработать на протяжении 10 лет, при этом процент отклонения минимальны. Используемая батарея – крона на 9 В. Присутствует информативный ЖК-дисплей.

Энергия 266F

Достоинства:

  • Неплохой вариант для новичков;
  • Хорошая элементная база;
  • Удобный дисплей;
  • Легкая эксплуатация.

Недостатки:

Не выявлено.

Клещи MT87

Последний бюджетный вариант, который обладает небольшой погрешностью. Предназначен для эксплуатации в домашних целях, на большее это оборудование не способно. Позволяет проводить различное тестирование, от переменного напряжения и постоянного тока до сопротивления.

Средняя стоимость – 550 рублей.

Клещи MT87

Достоинства:

  • Низкая стоимость;
  • Удобство;
  • Понятная инструкция;
  • Небольшая погрешность.

Недостатки:

Плохо собран.

Устройство и основные функции токовых клещей

Токоизмерительными клещами проводятся необходимые измерения без разрыва или отключения электрической цепи. В некоторых моделях присутствуют дополнительные функции, позволяющие измерять напряжение, частоту и температуру.

Основным преимуществом этого инструмента является возможность проведения измерений в широком диапазоне мощности, с максимальным значением до 1 тыс. киловатт. В стандартной схеме имеются сами магнитопроводные клещи, переключатель диапазонов и функций, дисплей, кнопки, фиксирующие результаты измерений и разъемы. С помощью основных функций выполняются измерения тока и напряжения постоянного и переменного значения, сопротивления, проверка диодов и тестирование поврежденных участков. Инструмент оборудован специальной защитой, исключающей перегрузку.
Существует такое понятие как трансформаторное усиление сигнала. Данный эффект лежит в основе принципа работы трансформаторных клещей. В результате, все измерения проводятся довольно простым способом. Измеряемый проводник заводится в систему раздвижного магнитопровода. В этот момент он выступает в роли первичной трансформаторной обмотки для катушки магнитопровода. Электрический ток, протекающий через проводник, будет иметь различные характеристики, которые и буду отражаться в измерительной части.

Таким образом, с учетом принципа работы, все клещи токоизмерительные разделяются на приборы измерения постоянного или переменного тока. Некоторые виды моделей, выполненные в комбинированном варианте, позволяют измерять обе величины.

Токовые клещи широко используются в промышленности и в быту. Они являются многофункциональным устройством, позволяющим определять фактическую нагрузку электрической сети, мощность различных приборов и устройств. С помощью токовых клещей можно определить количество потребляемой электроэнергии, какими-либо приборами и устройствами.

При работе с данным инструментом следует учитывать возможные недостатки в его работе. Так, расположение прибора полностью влияет на полученные показания. Среди дешевых устройств нередко попадаются такие, у которых результаты измерений вызывают большие сомнения. И, наконец, правильные и точные показания во многом зависят от умения пользоваться этим прибором.

Катушка Роговского и её применение в токоизмерительных клещах

В современных конструкциях рассматриваемых приборов имеются и другие датчики — вольтметры, омметры — которые повышают универсальность прибора. В частности, конструкции измерительных клещей, использующие катушку Роговского, пригодны для определения значений переменного тока, в том случае, если измерения ведутся в стеснённых условиях.

Катушка Роговского представляет собой  устройство, состоящее из гибкой спиральной катушки с проводом, который проходит через центр катушки на другую её сторону, так что обе клеммы находятся на одном конце (смотреть рисунок 3). Катушка должна быть обмотана вокруг проводника, где будет производиться замер. Протекание переменного тока в проводнике вызывает индукцию напряжения в катушке.

Рисунок 2. Схема измерения постоянного тока

Рисунок 3. Принцип работы катушки Роговского

Измерение с помощью катушки Роговского имеет несколько преимуществ:

  1. С её помощью можно измерять токи в увеличенном диапазоне значений — от 100 мА до 100 кА и даже более.
  2. Сама катушка гибкая, тонкая, легкая и прочная.
  3. Поскольку магнитные материалы отсутствуют, катушки Роговского не могут насыщаться и, следовательно, обладают высокой способностью выдерживать большие нагрузки.
  4. Невосприимчивость к постоянному току.
  5. Широкая частотная полоса пропускания, достигающая нескольких МГц.

Использование в токовых клещах катушки Роговского сопряжено и с рядом ограничений, например, обязательным присутствием внешнего источника напряжения, которое должно подаваться на интегратор. Однако самым большим недостатком является наличие фазового сдвига, зависящего, в свою очередь, от положения катушки (вертикального и горизонтального). Ошибку позиционирования нельзя компенсировать с помощью датчика, поэтому приходится подключать к разъёмам клещей дополнительные  измерительные провода Dewesoft.

Разновидности токовых клещей

В зависимости от используемой схемы и даже внешнего вида самого устройства, электроизмерительные клещи подразделяются на несколько типов:

  • Стрелочные. Прибор аналогового типа, активной частью которого является одновитковый трансформатор переменного тока, а измерительный прибор подсоединен к его вторичной обмотке. Это одни из первых моделей токоизмерительных клещей – они отличаются невысокой стоимостью и наглядностью вывода результатов измерений в случае с переменной силой тока. Общий недостаток таких устройств – высокая чувствительность к механическим колебаниям – если прибор не находится на жесткой поверхности то результат измерения может быть показан неправильно. Также для использования таких приборов нужен определенный навык – зачастую приходится вручную переводить показания амперметра в реальные значения в соответствии с коэффициентом трансформации. Ещё такой прибор рассчитан на определённую частоту электрического тока.
  • Цифровые. Вывод показаний на дисплей такого прибора определяется микроконтроллером, который автоматически производит все необходимые вычисления и (в зависимости от модели) может быть настроен на отображение непосредственно силы тока или мощности.

  • Мультиметр. Универсальное устройство класса все-в-одном – измерительные клещи встроены прямо в корпус прибора, что определяет удобство его использования. Количество функций и способов измерения определяется моделью мультиметра, поэтому правильным названием устройства будет не электрические клещи с мультиметром а наоборот. Зачастую такие приборы работают с датчиком Холла, поэтому их можно использовать как токовые клещи постоянного тока.
  • Высоковольтные. Основное применение – электрические цепи, с током стандартной частоты и напряжением, превышающим 1 кВ. Такие устройства обладают повышенной устойчивостью изоляции и дополнительно могут крепиться на диэлектрической штанге, чтобы оператор не приближался вплотную к проводнику, с которого берутся замеры. Это специализированное профессиональное устройство, которое предназначено только для одной единственной функции – измерение переменного тока. При необходимости замерить силу постоянного тока используются другие устройства и методы.

Популярные модели

Разница в цене может быть обусловлена как использованием раскрученного бренда, так и материалами, применяемыми для изготовления прибора. Рассмотрим самые востребованные токоизмерительные клещи из представленных на рынке РФ.

Mastech 266

Mastech модель M266

Существует три модификации этих токовых клещей M266, M266C и M266F. Дополнительные буквы С и F в названии моделей говорят о возможности измерения температуры и частоты. По форме, цвету и иным параметрам модели не отличаются.

Страна – производитель – Гонконг. Все токоизмерительные клещи серии М266 измеряют:

  1. Переменный ток — до 1000 Ампер;
  2. Переменное и постоянное напряжение — до 1000 Вольт;
  3. Сопротивление – до 2 Мом;
  4. Проверка диодов

Ко всем моделям поставляются качественные электрощупы с хорошим контактом в приборе. Удобная кнопка «Hold» для фиксирования показаний на экране под большим пальцем. Стоимость моделей:

M266 – 30$
;

М266С (с термометром) – 31,50$
;

М266F (с измерением частоты) – 31,50$
.

Ресанта DT 266

Клещи Ресанта DT 266

Китайские токоизмерительные клещи низкого качества, имещие ряд функциональных недостатков:

  • Щупы быстро ломаются в местах соединения кабеля и штекера.
  • Слабая пылезащита прибора приводит к загрязнению изнутри экрана. Если прибор используется в условиях повышенной запыленности – экран со временем становится нечитаемым.
  • Люфт при раскрытии клещей со временем приводит к неточному соединению губок, а это приводит к неточностям в измерениях.
  • Отсутствует подсветка экрана. Невозможно работать в помещении со слабым освещением.
  • Погрешность прибора не соответствует заявленной и составляет около 5%, что недопустимо для такого мультиметра.
  • Скорость реагирования очень низкая по сравнению с аналогами. Замер напряжения длится 2-5 секунд, замер силы тока – 6-8 секунд.
  • Мелкие обозначения на передней панели прибора. Сложно разобрать что именно написано. Краска, с помощью которой нанесены обозначения легко стирается и через полгода работы переключать можно только по памяти или глядя на инструкцию

В целом, прибор предназначен для использования только в условиях высоких напряжений, где нет необходимости в высокой точности измерений:

  1. Напряжение постоянное/переменное – 1000/750 вольт;
  2. Прозвонка соединений;
  3. Сопротивление – до 2Мом

Неоспоримым плюсом этой модели является цена 10,50$
, но учитывая, что срок службы такого прибора не превысит одного года активной эксплуатации, а за это время вам придется пару раз покупать к нему дополнительные щупы – удовольствия от его использования вы не получите.

Fluke 376

Клещи Fluke 376 с датчиком iFlex

Один из лучших приборов в данном сегменте. Американское качество разительно отличается от всего остального, представленного на рынке. Высокая точность измерений (от 0,1%), защищенность от пыли и приспособленность к работе в экстремальных условиях делают эти клещи самыми популярными среди профессиональных электромонтажников.

Особенностью прибора является специальный датчик iFlex – который поставляется в стандартной комплектации. С его помощью можно проверить ток в тех кабелях, из за сечения или расположения которых их нельзя схватить клещами. Датчик подключается в разъем снизу.

Использование iFlex для измерений

Прибор снабжается качественными электрощупами, которые подключаются к тому же разъему. Дисплей белый, показания считываются легко, присутствует подсветка и кнопка Hold, «замораживающая» показания в нужный для вас момент. Измерения:

  1. Переменный/постоянный ток – 1000 ампер;
  2. Ток с помощью датчика iFlex – 2500 ампер;
  3. Напряжение (переменное/постоянное) – 1000 вольт;
  4. Частота 5 – 500 герц;

Для замера больших токов, как правило, применяют бесконтактный метод, — особыми токовыми клещам. Токовые клещи – измерительное устройство, имеющее раздвижное кольцо, которым охватывают электропровод и на индикаторе прибора отображается величина протекающего тока.

Превосходство подобного метода бесспорно, — чтобы замерить силу тока нет нужды разрывать провод, что в особенности немаловажно при измерении больших токов. В данной статье приводится описание токовые клещи постоянного тока
, которые вполне возможно сделать своими руками

Возможности токоизмерительных клещей

Если изначально клещи создавались как дополнение к профессиональным измерительным приборам, то дальнейшие возможности промышленности по миниатюризации и упрощении устройств сделали этот прибор относительно недорогим и доступным рядовым пользователям для бытового применения.

При этом сфера его использования постоянно растет и только стандартные задачи, которые можно выполнять с его помощью включают следующие пункты:

Измерение силы тока в отдельно взятом проводнике, который мало того, что не отсоединен от схемы, но и находится под напряжением.
Определение фактической мощности любого электроприбора в разные моменты времени и в зависимости от нагрузки.
Определение фактической нагрузки на всю электросеть дома или квартиры «в реальном времени».
Проверка электросети на предмет несанкционированного подключения.
Проверка наличия утечки тока на корпус электроприбора.

Принцип действия

Клещи на основе трансформатора тока

Принцип действия токоизмерительных клещей — трансформаторов тока основан на том, что ток, протекающий в проводе создаёт вихревое магнитное поле, силовые линии которого окружают проводник. На разъемном для возможности ввода проводника в окно магнитопровода, изготовленного из магнитомягкого ферромагнитного материала намотана вторичная обмотка, подключенная ко вторичному электроизмерительному прибору, шкала которого проградуирована в единицах тока. Таким образом, этот трансформатор тока имеет две обмотки, первичная — один виток это провод с измеряемым током и многовитковую вторичную обмотку.

В соответствии с законом электромагнитной индукции Фарадея во вторичной обмотке наводится ЭДС, величина которой прямо пропорциональна скорости изменения магнитного потока, охватываемого вторичной обмоткой. Так как величина этого потока прямо пропорциональна измеряемому току, то по измерениям этой ЭДС косвенно измеряют скорость изменения тока в проводе (производной по времени), а проинтегрировав эту ЭДС по времени можно получить истинное мгновенное значение тока в проводе.

Так как такие клещи применяются обычно для измерения токов промышленной частоты, частота которой отклоняется незначительно от номинальной (50 или 60 Гц), и форма тока близка к синусоидальной, с достаточной для практических измерений точностью можно считать, что среднеквадратическое значение этой ЭДС прямо пропорциональна среднеквадратическому значению измеряемого тока. Таким образом, измерив напряжение на вторичной обмотке, возможно определить действующее значение измеряемого тока.

Клещи с датчиком Холла

Магнитопровод таких клещей не отличается по конструкции от такового у клещей со вторичной обмоткой, но в размыкаемом зазоре магнитопровода помещают датчик, работа которого основана на эффекте Холла. Первичный ток порождает магнитное поле в магнитопроводе, величина которого прямо пропорциональна току, а не производной тока, как у трансформаторных клещей. Так как ЭДС датчика Холла прямо пропорциональна полю, то по измерениям ЭДС Холла можно косвенно измерить ток в проводе, причём форма тока не имеет значения, например, прямоугольный, произвольной формы или постоянный. Так как ЭДС Холла меняет знак при изменении направления поля, такое устройство позволяет измерить не только величину, но и направление измеряемого тока. В некоторых моделях таких клещей предусмотрена возможность подключения внешнего пояса Роговского, что позволяет измерять большие переменные токи (до 3000А) на проводниках крупного сечения, например, на шинах распределительных устройств.
