Труборезы для стальных труб

Удобный инструмент из болгарки

Фантазия мастеров не остановилась на применении сугубо ручных инструментов для резки трубопрокатных изделий. Отрезной дисковый агрегат широко применяется не только для металлообработки, но и для обработки дерева. В домашнем хозяйстве ему нет аналогов: инструмент удобен для работ разной сложности в гараже и мастерской. Он способен справиться со следующими задачами:

• с точным раскроем листового металла;
• с разрезанием металлических деталей;
• с получение пропилов заданных параметров;
• с получением заготовок;
• с разделением металлического профиля на длинные отрезки.

Труборез из болгарки удобен, прост в эксплуатации, способен справиться за короткое время с широким спектром задач. Ему свойственен точный рез, высокая скорость работы.

Учитывая, что в быту инструмент применяется не столь регулярно, как в промышленности, его покупка нецелесообразна. Будет рациональнее смастерить агрегат самостоятельно, используя в качестве основы для творчества станину от обычной угловой машины. В результате получится универсальная болгарка со свойствами малогабаритного отрезного станка.

Самодельный вариант приспособления не является сегодня большой редкостью. Можно изготовить труборез, используя подручные материалы, имеющиеся в гараже, либо сделать его из болгарки своими руками.

На более профессиональный самодельный уровень выходит конструирование трубореза плазменного типа. Главные составные элементы — плазменный резак, шестерни от бендикса, маховик от любого грузовика. Единственный нюанс: для изготовления понадобится станок для обработки металла. Если таковой имеется в вашем гараже, то дело остается за малым.

Процесс изготовления

• отвертка;
• молоток;
• гаечный ключ;
• напильник и ножовка по металлу;
• тиски;

В качестве расходных материалов нужно взять:

• винты, желательно М6;
• болты М8;
• квадратная катанка;
• пружина;
• стальная лента 15х4 мм;
• ножовочное полотно.

Пригодится металлический заклепочный элемент, диаметр которого не больше 4 мм.

Перед тем как приступить к процессу изготовления, рекомендуется подготовить рабочее место, разместить на нем весь необходимый инвентарь.

1. Как изготовить левую часть трубореза:

• используется кусок катанки длиной не меньше, чем 135 мм;
• обрабатывается нижний конец заготовки: скругляется напильником, снимаются фаски, заправляется радиусом;
• отмеряем 90 мм от одного конца заготовки и высверливаем отверстие, диаметр которого 8,5 мм;
• сверху на деталь накладывается полотно, крепится с использованием прижимной планки либо металлической заклепки;
• сверлится еще одно отверстие, предназначенное под ось, в качестве которой используется обычный стальной прут диаметром не больше 8 мм.

На этом этапе важно учесть: зубья полотен должны иметь одинаковое направление

1. Как изготовить правую часть:

• изготавливается основа из катанки;
• формируется два отрезка, максимальная длина которых до 40 мм, изделие напоминает крышу дома;
• под рукоятку заправляется хвостовик;
• полотна прикрепляются на каждый изогнутый участок изделия;
• с левой стороны катанки нужно разместить резьбовое отверстие, в самом центре которого вкручивается прижимной болт;
• перпендикулярно отверстию с левой стороны делается аналогичное, в которое будет устанавливаться ось;
• закрепляется полоса из стали, в которой сверлится отверстие под ось.

1. Сборка конструкции:

• слева на прижимной болт надевается пружина;
• ставится ось, концы которой соединяются;
• в качестве оси можно использовать пару винт-гайка;
• прижимной болт вкручивается в резьбовое отверстие справа.

Читать также: Цифровой осциллограф как пользоваться

Чтобы изготовить труборез своими руками, можно вместо полотен использовать напильники. Это не навредит процессу ремонта или монтажа трубопрокатных изделий, а наоборот, самодельный инструмент поможет нарезать трубы на элементы заданной длины с ровными срезами.

В процессе монтажа внутренних трубопроводов любого назначения сантехнику приходится нарезать трубы на куски определенной длины.

Делается это при помощи специального инструмента – трубореза.

При небольших объемах работ некоторые мастера обходятся ножовкой, другие же изготавливают труборез своими руками.

Модель Еxact Рipecut 220e

Электрический труборез Еxact Рipecut 220e относится к универсальным электроинструментам так, как обладает обширным спектром нарезки.

Трубрез Еxact Рipecut 220e отлично справляется как с пластиковыми, так и стальными трубопрокатными заготовками.

Достоинства труборезов Еxact Рipecut 220e следующие:

• Максимально высокий показатель точности среза.
• Совсем небольшой вес.
• Область использования – 1,5-20 см.
• Самая большая толщь стенки трубы 0,8 см (сталь) и 1,2 см (пластмасса).
• Значительная экономия рабочего времени.
• Края трубы получаются без заусениц и их сразу можно брать на стыковку.
• Не образуется опасной пыли и искр.
• Оснащение регулятором скорости позволяет получать постоянный крутящий момент.
• Работает со всеми материалами заготовок.

Сфера использования данного инструмента следующая:

• Строительство жилья.
• Верфи.
• Установка труб в различных отраслях.
• Монтаж и ремонт водоподающей сети.
• Сети обогрева, охлаждения и газовые ветки.
• Электростанции.
• Ремонтные мероприятия трубопроката в старой постройке.

Дисковый электрический инструмент

Труборез дисковый электрический разработан для отрезания круглого трубопрокатного сортамента из разного материала.

Жесткость установочного основания позволяет сделать ровненький без гратового налипания срез, который выполняет при вращениях алмазный диск.

Функционируют такие дисковые механизмы следующим образом: стальная или любая другая труба ставится на пару дисков для опоры и вращается.

Телескопический суппорт передвигает ролик для резки к нужному месту на детали. Поэтапно углубляясь, дисковый элемент срезает часть трубы.

Основная особенность дисковых электрических вариантов – это отрезание без стружкового снятия. Но, после механического пропиливания вращающейся стальной трубы, на ее торце остается совсем незначительный облой.

Такие инструменты находят обширное применение в коммунальной и газовой отраслях. Также их часто задействуют в промышленности.

Цена и производители

Электрический труборез для стальных труб на рынке предоставлен в очень большом ассортименте, цена на них довольно разная.

Можно купить аппарат за двадцать тысяч рублей, а можно выложить за него и двести тысяч. Однозначно, что цена электрического варианта выше, если сравнивать его с ручным, но в первом варианте функциональность и простота применения намного выше.

Видео

Электрический труборез EXACT

Watch this video on YouTube

А если приобрести устройство для стальных заготовок, то с резкой пластика никаких проблем тоже не будет.

Возникают ситуации, когда при порезе трубы нет возможности  произвести полный оборот аппарата вокруг заготовки.

В этой ситуации нужно покупать устройство с несколькими роликами для резки. Цена такого товара будет полностью оправданна легкой и качественной работой.

Цена качественного оборудования от проверенного производителя не бывает низкой. Зато, такие инструменты отличаются удачной и легкой конструкцией. Использовать их в работе очень удобно.

Видео

Watch this video on YouTube

Также здесь можно узнать отзывы людей, которые проверили данные предложения в работе. Получив такую информацию, выбор делать проще.

Самыми крупными изготовителями труборезов являются такие европейские и американские фирмы:

1. Rothenberger;
2. Reed;
3. Virax;
4. Rems;
5. Ridgid.

Товары от этих фирм зарекомендовали себя, как высококачественные и надежные.

Также большое число этих компаний открыли у нас свои представительства или предприятия, которые представляют их интересы.

Видео

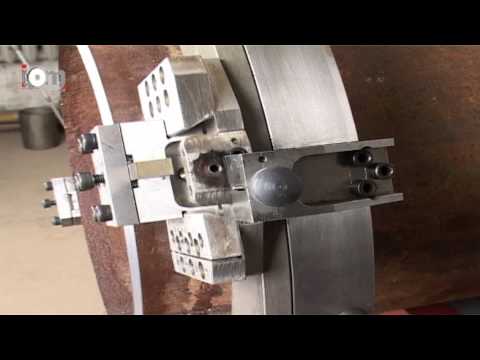

Разъемный труборез серии SD для отрезки труб и снятия фаски с электрическим и пневмо приводом

Watch this video on YouTube

• Reed Manufacturing Companу (США).
• General Wire Spring Company (США).
• Rothenberger Werkzeuge AG (Германия).
• REMS-WERK Christian Foll und Sohne GmbH (Германия).
• Virax (Франция).

Продажу труборезов и запчастей осуществляют заводы-производители. Также этим занимаются и официальные дилеры на российском рынке.

Реализация проходит на специально оборудованных складах. А подобрать нужный электрический труборез для стальных или пластиковых труб можно в удобных каталогах.

Разновидности ножниц

Существуют разные ножницы для труб из металлопластика, которые отличаются устройством, принципом работы и сферой применения. Моделями, применяемыми дома при ремонте, управляют вручную, стоят недорого. Приспособления, которые предназначены для разрезания отопительных труб, приводятся в действие электроприводом.

Прецизионные ножницы

Прецизионные ножницы

Устройство такого вида простое. Пользователь будет использовать лишь 1 руку, что облегчит работы. Основной задачей такого приспособления станет разрезание трубопрокатов из полипропилена и пластика, в диаметре в диапазоне 3-40 мм. Для продажи доступны спецмодели, подходящие для трубопроката в диаметре до 75 мм.

Нож изготавливают из особой стали, что придаст вспомогательной прочности. Его заточка будет гарантией получения оптимального отреза. Приспособление с трещоткой оптимально подходит для применения в быту.

Прибор также подойдет для трубопроката из металлопластика. Главным отличием станет материал резца. Устройство, которое предназначено для деталей из полимеров, отличается сталью с мелкими зубцами (обеспечат плотный захват).

При выборе делается акцент на:

• остроте лезвия и опции замены, когда предполагается применение на протяжении определенного времени;
• удобстве при работе: плавность хода (иногда натирает ладонь при мех. нагрузке) и комфорт расположения (отсутствие скольжения).

Роликовый труборез

Простейшие типы выглядят в виде крючка, внутри которого находятся специальные ролики. При резке трубопрокат будет проворачиваться по таким элементам конструкции, ввиду чего произойдет срез. Пружина и усилие, которое прилагается рукой, обеспечат движение резца.

Роликовый труборез

Отличием от прошлой разновидности станет участие 2 рук, поскольку требуется поддерживать дополнительно клапан, выдвигающий нож. Такое приспособление аккуратно разрезает и несильно сжимает трубу из полипропилена, как другие изделия.

Резак считается сменным, потому его можно использовать на протяжении долгого времени. Основной сложностью при резке будет необходимость удерживания инструмента перпендикулярно. Когда нарушается такое требование, нож становится неисправным.

Аккумуляторные ножницы

Инструмент, который работает от батареи, является улучшенной версией ручного приспособления. Пользователю, который проводит процедуру, не потребуется прикладывать сил, поскольку нож и фиксирующие элементы работают от аккумулятора.

Труборез с электромотором осуществляет по максимуму ровный отрез и отличается высокой скоростью проведения работ. Ввиду этого устройство считают профильной техникой. Ножницы используют рабочие, чтобы прокладывать протяженные магистрали для снабжения водой либо отопления.

Их применение простое: в спецфиксаторе размещается участок разрезаемого трубопроката, далее активируют двигатель, после работы завершены. К минусам относят высокую цену в сравнении с изделиями для резки труб из пластика вручную.

Аккумуляторные ножницы

С храповым механизмом

Такая разновидность считается лучшей версией роликового инструмента. Механизм помогает более комфортно применять изделие, не требуются особые усилия. Это обусловлено наличием спецрейки.

Опора в устройстве широкая, нужна, чтобы надежно закреплять колено (отсутствует нужда контролировать положение трубореза).

Присутствие упора уменьшает риск внезапной смены расположения, появления дефектов. Лезвие ножниц крайне острое, что позволит мягко скользить изделию.

С храповым механизмом

Гильотины и станки для резки труб

Чтобы профессионально собирать водопроводы и отопительные системы, ручной инструмент не поможет, поскольку не обладают точностью и нуждаются в усилиях. Мастерские оборудуются гильотинами: на закрепленную в тисках трубу поверх направляют острый резец. Усилие формируется электрическим либо механическим мотором, который умножит усилия пользователя.

Деформацию стенки предотвращают болванки, заранее вставленные в узел разреза. На больших фабриках процесс доведен до автоматизма, а спила контролирует электроника. После трубопрокат не понадобится чистить до монтажа: проделанные срезы руками нужно зашкурить.

Гильотины для резки

Удобный инструмент из болгарки

• с точным раскроем листового металла;
• с разрезанием металлических деталей;
• с получение пропилов заданных параметров;
• с получением заготовок;
• с разделением металлического профиля на длинные отрезки.

Труборез из болгарки удобен, прост в эксплуатации, способен справиться за короткое время с широким спектром задач. Ему свойственен точный рез, высокая скорость работы.

Труборез из болгарки

Учитывая, что в быту инструмент применяется не столь регулярно, как в промышленности, его покупка нецелесообразна. Будет рациональнее смастерить агрегат самостоятельно, используя в качестве основы для творчества станину от обычной угловой машины. В результате получится универсальная болгарка со свойствами малогабаритного отрезного станка.

Самодельный вариант приспособления не является сегодня большой редкостью. Можно изготовить труборез, используя подручные материалы, имеющиеся в гараже, либо сделать его из болгарки своими руками.

На более профессиональный самодельный уровень выходит конструирование трубореза плазменного типа. Главные составные элементы — плазменный резак, шестерни от бендикса, маховик от любого грузовика. Единственный нюанс: для изготовления понадобится станок для обработки металла. Если таковой имеется в вашем гараже, то дело остается за малым.

Процесс изготовления

Чертеж трубореза

• отвертка;
• молоток;
• гаечный ключ;
• напильник и ножовка по металлу;
• тиски;

В качестве расходных материалов нужно взять:

• винты, желательно М6;
• болты М8;
• квадратная катанка;
• пружина;
• стальная лента 15х4 мм;
• ножовочное полотно.

Пригодится металлический заклепочный элемент, диаметр которого не больше 4 мм.

Перед тем как приступить к процессу изготовления, рекомендуется подготовить рабочее место, разместить на нем весь необходимый инвентарь.

1. Как изготовить левую часть трубореза:

• используется кусок катанки длиной не меньше, чем 135 мм;
• обрабатывается нижний конец заготовки: скругляется напильником, снимаются фаски, заправляется радиусом;
• отмеряем 90 мм от одного конца заготовки и высверливаем отверстие, диаметр которого 8,5 мм;
• сверху на деталь накладывается полотно, крепится с использованием прижимной планки либо металлической заклепки;
• сверлится еще одно отверстие, предназначенное под ось, в качестве которой используется обычный стальной прут диаметром не больше 8 мм.

На этом этапе важно учесть: зубья полотен должны иметь одинаковое направление

1. Как изготовить правую часть:

• изготавливается основа из катанки;
• формируется два отрезка, максимальная длина которых до 40 мм, изделие напоминает крышу дома;
• под рукоятку заправляется хвостовик;
• полотна прикрепляются на каждый изогнутый участок изделия;
• с левой стороны катанки нужно разместить резьбовое отверстие, в самом центре которого вкручивается прижимной болт;
• перпендикулярно отверстию с левой стороны делается аналогичное, в которое будет устанавливаться ось;
• закрепляется полоса из стали, в которой сверлится отверстие под ось.

1. Сборка конструкции:

• слева на прижимной болт надевается пружина;
• ставится ось, концы которой соединяются;
• в качестве оси можно использовать пару винт-гайка;
• прижимной болт вкручивается в резьбовое отверстие справа.

Чтобы изготовить труборез своими руками, можно вместо полотен использовать напильники. Это не навредит процессу ремонта или монтажа трубопрокатных изделий, а наоборот, самодельный инструмент поможет нарезать трубы на элементы заданной длины с ровными срезами.

Разновидности труборезов для металла

Основным параметром выбора трубореза для нержавеющих труб и труб, изготовленных из иных металлов, является вид инструмента. Провести классификацию можно по двум признакам:

1. по типу привода;
2. по типу режущего элемента.

Труборезы с различными приводами

Одним из наиболее существенных параметров, учитываемых при виде трубореза, предназначенного для раскройки металлических труб, является тип привода оборудования. Выпускаются:

ручные (рисунок выше) инструменты. Ручной труборез для стальных труб работает за счет мускульной силы мастера. Для выполнения работы требуется закрепить трубу на оборудовании и путем вращения провести резку.

Преимуществами ручных являются небольшие габаритные размеры инструментов, невысокая стоимость, простота использования, независимость от электропитания. Не рекомендуется производить раскройку труб диаметром более 30 мм;

электрические инструменты предназначаются для резки с максимальной точностью. Отличительной особенностью также является быстрота выполнения работы.

Электрический труборез стоит дороже инструментов ручного типа, пригоден для резки труб любого диаметра и чаще всего используется профессиональными мастерами;

Электроинструмент для резки металлических труб

Некоторые модели электрических труборезов оснащаются аккумуляторами, что повышает мобильность устройства и позволяет использовать инструмент непродолжительное время при отсутствии электроэнергии.

гидравлические. Принцип работы инструмента основан на давлении жидкости, расположенной в поршне. При воздействии на поршень увеличивается давление, что и приводит оборудование в действие.

Гидравлические более мощные по сравнению с ручными инструментами и менее мощные, если производить сравнение с электрооборудованием. Возможна раскройка труб разного диаметра;

Гидравлический инструмент с системой управления

пневматический труборез. Оборудование позволяет проводить резку пластиковых, металлопластиковых, стальных, керамических, асбоцементных труб, а также может быть использован для гофрированных из нержавеющей стали.

Устройства более мобильны, так как не оснащаются габаритными электроприводами и пригодны для раскройки труб больших диаметров.

Инструмент для резки труб из металла с пневмоприводом

Виды режущего элемента

На труборезах с разными приводами в качестве режущего элемента могут быть использованы:

ролики. Роликовый труборез может иметь один или несколько режущих элементов, изготовленных их высокопрочного металла.

Ролики медленно изнашиваются, что увеличивает срок эксплуатации оборудования и позволяют провести срез трубы достаточно точно. В большинстве случаев роликовый инструмент имеет ручной привод;

Роликовый ручной инструмент для резки

Роликовым труборезом можно отрезать трубу диаметром до 100 мм.

диски. Дисковыми труборезами можно проводить раскройку труб любого диаметра. Специальные диски выпускаются для стали, меди, нержавейки, что облегчает процесс работы. Дисками оснащаются электрические, пневматические и гидравлические труборезы;

Электроинструмент с режущим диском

резцы. Специальные режущие элементы могут быть расположены на цепной основе или электродвигателе. Срез получается ровный, но с течением времени инструмент изнашивается и требует заточки или замены;

Труборез резцовый цепной

пилы. Сабельные пилы являются универсальными инструментами и могут быть использованы для резки любых металлических, пластиковых и металлопластиковых труб, а так же труб, изготовленных из иных материалов. Пилы могут иметь любой тип привода.

Устройства позволяют выполнить рез в любых, в том числе и стесненных условиях. К отрицательным качествам можно отнести высокую стоимость и необходимость получения начальных навыков работы с инструментом.

Труборез с пилой

Как сделать труборез для нержавеющих труб своими руками

Самодельные приспособления для нарезки труб редкостью не назовёшь. Для их изготовления умельцы используют подручные материалы, зря занимающие место в гараже. А многие для этой цели приспосабливают болгарку, в итоге получая разновидность отрезного станка. Ниже будет рассмотрен пример создания простейшего трубореза для работы со стальными нержавеющими трубами.

Станок для резки металлических труб можно соорудить из самых простых инструментов и деталей

Прежде всего, необходимо позаботится о том, чтобы под рукой был следующий инструмент:

• молоток;
• отвёртка;
• напильники и надфили;
• ножовка по металлу;
• тисы;
• гаечные ключи.

Кроме того, чтобы изготовить труборез для нержавеющих труб вам придётся запастись такими материалами;

• квадратной катанкой 15×15 миллиметров;
• стальными лентами 15×4 миллиметра;
• пружиной;
• ножовочными полотнами;
• винтами М6;
• болтом М8.

Также необходимо будет подготовить две металлические заклёпки диаметром 4 миллиметра.

Работа начинается с подготовки рабочего места и инструмента. К выполнению процесса изготовления приступайте, удобно разместив всё необходимое.

Изготовление своими руками левой части трубореза. Сначала отрежьте сегмент катанки длиной 135 миллиметров. Заправьте нижний конец заготовки радиусом, либо снимите фаски и с помощью напильника скруглите их. Следующая операция – высверливание отверстия диаметром 8,2…8,5 миллиметров под прижимной болт. До прямого конца заготовки отверстие должно находиться на расстоянии 90 миллиметров. Затем расположите на верхней части заготовки полотно, немного отступив от верхней кромки, после чего закрепите винтами и заклёпками служащую в качестве прижимной планки стальную ленту.

Вариантом самодельного трубореза может быть болгарка, закрепленная на станине

Просверлите со стороны торца с закруглением отверстие под ось. Если у вас нет подходящей под выполнение функции оси детали, изготовить её можно из прутка сечением 8 миллиметров.

Изготовление правой части. Данный этап потребует больше времени. Основе правой части, изготавливаемой из катанки, характерна сложная форма. Со стороны рабочего сектора формируются два участка в соответствии с двумя требованиями.

1. Их длина — 40 миллиметров.
2. Угол между участками – 90-120 градусов. А с горизонталью они должны формировать угол 30 градусов. В проекции картинка выглядит в виде крыши домика.

Хвостовик, оставшийся свободным, заправьте под рукоятку. Так же, как и на левой части, на отогнутые участки изготавливаемой детали прикрепите полотна. Разметьте в теле катанки левой части центр резьбового отверстия. В него будет ввинчиваться прижимной болт. Закрепите напротив отверстия в левой части, в которое будет вставляться ось, стальную полосу. Её длина выбирается в соответствии с условием, чтобы расстояние от ближайшей кромки рукояти до центра оси равнялось 30 миллиметрам.

Затем вам останется только собрать труборез для нержавеющих труб. Сначала в отверстие на левой части изделия вставляется прижимной болт и на него надевается пружина. После этого устанавливается на место ось. Сделав это, вкрутите в резьбовое отверстие, которое находится в правой части устройства, прижимной болт. Это – последняя операция.

Как видно, самостоятельно изготовить труборез для нержавеющих труб и изделий из других металлов не так уж и сложно. Главное – это внимательность и чёткое понимание того, как должен выглядеть конечный продукт.

Классификация и виды труборезов

Ручной труборез для стальных труб функционирует в основном за счёт использования силы мускул человека. Это неплохо, ведь вся работа происходит непосредственно под вашим контролем и очень трудно представить нештатную ситуацию, когда технология процесса резки может быть внезапно нарушена. Простая конструкция ручного трубореза мало зависит от воздействия внешних факторов, разве что может рука дрогнуть. В то время как у любого автоматического оборудования имеется много узлов, за которыми нужно постоянно следить и ремонтировать.

Конечно, не каждую трубу способен разрезать человек только за счёт мускульного усилия. Порой даже наличие системы рычагов, служащей для искусственного увеличения силы приложения, не всегда могут решить эту проблему. Но в быту этот вид приспособления вполне способен выполнить все необходимые работы.

Разновидности оборудования для резки труб можно квалифицировать в зависимости от особенностей режущего элемента и от величины объекта резки. Поэтому можно выделить следующие виды инструмента:

• Резцовый труборез применяется для резки труб диаметром до 100 мм. Такой вариант подходит не только для работы с трубами из стали, но и эффективно используется для разрезания труб из пластика. В качестве режущего инструмента используются стальные диски.
• Цепной труборез находит широкое использование при разрезании труб на основе плотных материалов (бетон, чугун, керамика). Наличие цепового механизма для плотного закрепления трубы и поворотного рычага и позволяют эффективно разрезать такие поверхности.
• Роликовый труборез имеет в своей конструкции направляющие приспособления и от одного до трёх режущих роликов. Диаметр труб, которые способно резать такое устройство зависит от количества рабочих роликов. Труборез с одним роликом производит резку трубы диаметром до 50 мм, а с тремя роликами в инструменте можно работать с трубами до 100 мм и более.
• Телескопический труборез оборудован роликами, кареткой и направляющими. Такое приспособление способно произвести фиксацию трубы в зависимости от необходимого угла среза. Очень эффективно применение при работе с особо прочными материалами и трубами большой толщины, так как механизм его способен создавать большое давление на поверхность трубы.
• Труборез с храповым механизмом обладает малыми размерами, поэтому способен разрезать трубы небольшой толщины. Две рукоятки и лезвие для резки составляют всю его несложную конструкцию, являющуюся самой простой среди приборов этого класса.
• Электрический труборез своим названием даёт понять, что оборудован электрическим двигателем. Применение электродвигателя почти полностью снижает необходимость приложения усилия оператора при выполнении работы. Главное, правильно настроить приспособление, а остальной процесс резки выполняется в автоматическом режиме. Причём это универсальный инструмент, который режет трубы из любого материала и независимо от диаметра изделия. Только недостаточная мощность электрического двигателя может ограничить размеры заготовки. С помощью такого устройства можно эффективно выполнять и работы по торцеванию стыков и снятию фаски с любой поверхности трубы. Недостатком считают сложность применения этого оборудования в труднодоступных местах работы.
• Гильотинный труборез такое название получил из-за вида режущего инструмента. Обрабатываемая труба закрепляется в раме, винт при вращении проталкивает рабочую гильотину, которая производит резку материала под прямым углом. Таким устройством можно разрезать трубы небольшого диаметра и разной структуры (многослойные, однослойные, армированные).
• Пневматический труборез производит разрез под действием разреженного воздуха. Это оборудование эффективно в использовании на производственных предприятиях для резки труб с диаметром до 1500 мм, при этом прекрасно справляется как с пластиком, так и с материалом плотной структурой.
• Орбитальные труборезы производят не только механическое разрезание заготовки, но и одновременно снимают с тонкостенных материалов фаску. Для этой операции в конструкцию таких устройств, входят специальные фасонные фрезы.

Стоит отметить, что любые виды устройств могут дополнительно оснащаться различными приспособлениями, улучшающими качество среза и повышающие безопасность производства работ. Так, при помощи механизма быстрого обжатия можно ускорить процесс фиксации заготовок большого диаметра. И, конечно, многие устройства комплектуются съёмными дополнительными приспособлениями.

https://youtube.com/watch?v=9F3DpQhnM2U

Технология резки труб

Чтобы разрезать стальную трубу ручным цепным труборезом, необходимо:

• отметить точку реза на трубе;
• цепь (закрепленный конец) расположить на трубе таким образом, чтобы режущий ролик находился на точке реза;
• охватить трубу свободным концом цепи;
• зафиксировать свободный конец цепи на крюковом захвате так, чтобы зазор между поверхностью трубы и режущими роликами был минимален;
• вращая винт натяжного механизма, добиться плотного прилегания режущих роликов к поверхности трубы;
• вращая механизм за поворотные рычаги, выполнить рез (поворот выполнять в обе стороны);
• винтом натяжного механизма подтянуть цепь и повторить рез;
• операции повторять до полного разрезания трубы.
