Угломерный инструмент

Выбор угломера или что надо знать перед покупкой

На основании выше представленного описания можно принять соответствующее решение о том, какой тип инструмента предпочтительно купить. Зачастую выбор ложится на механические или цифровые приборы, за ними идут лазерные, и меньше всего популярностью пользуются среди домашних мастеров маятниковые и оптические приборы. Чтобы выбрать правильно измеритель, нужно учитывать следующие критерии:

1. Материал изготовления — это может быть пластик, алюминий или сталь. Выбирать алюминиевые устройства нужно в самом крайнем случае, так как они отличаются непродолжительным эксплуатационным периодом
2. Качество нанесения шкалы и исполнение инструмента в целом — визуально определяем, насколько качественным является этот прибор. Если он собирался не на заводе, а в подвале на «скорую руку», то это будет отчетливо видно. Выбирать такие модели не стоит
3. Цена — хороший прибор будет стоить соответствующе. Если это механический инструмент из пластика, то купить его можно за 500-600 рублей, с нониусом устройства из стали стоят не менее 1500 рублей, а самые дорогие — это электронные и лазерные измерители

Подводя итог, необходимо отметить, что рассматриваемый вид измерительного прибора должен быть в арсенале у каждого мастера. С его помощью можно не просто измерить угол между двумя перпендикулярными поверхностями или конкретной детали, но еще и изготовить высокоточные заготовки и механизмы.

Квадрант ко 10 – надежный и удобный

Цена деления квадранта Ко10 составляет 10”, позволяет измерять углы в диапазоне 0-360, по сравнению с моделью КО-1 дает более точные данные.

Он одинаково функционирует при любом свете, но в отличие от более современных моделей только при температурном режиме от + 40 до — 10 градусов и не более 80% влажности. Предел абсолютной погрешности изделия составляет ±10.

Конструкция включает:

• основание,
• оптический элемент,
• внешний кожух, оснащенный окуляром,
• уровни.

Надежный корпус защищает оптику и механические детали. Отечественные модели оснащаются оптическими микрометрами с двусторонним отсчетом, что исключает эксцентриситет лимба.

Выбор угломера или что надо знать перед покупкой

На основании выше представленного описания можно принять соответствующее решение о том, какой тип инструмента предпочтительно купить. Зачастую выбор ложится на механические или цифровые приборы, за ними идут лазерные, и меньше всего популярностью пользуются среди домашних мастеров маятниковые и оптические приборы. Чтобы выбрать правильно измеритель, нужно учитывать следующие критерии:

1. Материал изготовления — это может быть пластик, алюминий или сталь. Выбирать алюминиевые устройства нужно в самом крайнем случае, так как они отличаются непродолжительным эксплуатационным периодом
2. Качество нанесения шкалы и исполнение инструмента в целом — визуально определяем, насколько качественным является этот прибор. Если он собирался не на заводе, а в подвале на «скорую руку», то это будет отчетливо видно. Выбирать такие модели не стоит
3. Цена — хороший прибор будет стоить соответствующе. Если это механический инструмент из пластика, то купить его можно за 500-600 рублей, с нониусом устройства из стали стоят не менее 1500 рублей, а самые дорогие — это электронные и лазерные измерители

Подводя итог, необходимо отметить, что рассматриваемый вид измерительного прибора должен быть в арсенале у каждого мастера. С его помощью можно не просто измерить угол между двумя перпендикулярными поверхностями или конкретной детали, но еще и изготовить высокоточные заготовки и механизмы.

Публикации по теме

Виды строительных угольников — назначение, применение и выбор

Как отремонтировать лазерный уровень самостоятельно или сколько стоит ремонт

Как пользоваться токоизмерительными клещами: конструкция, назначение виды

Виды строительного правила: рекомендации по их применению

Буссоль и эклиметр

Эти два приспособления могут использоваться в одном виде работ, называемом буссольная съемка (ход). Она применяется в местности, где нет возможности применять теодолитные ходы, тахеометрические съемки. Особую ценность при съемках крутых, круто наклонных и наклонных горных выработок в рудниках имеет подвесная буссоль, используемая до настоящего времени.

Буссоль.

Буссолью измеряют магнитные азимуты всех сторон хода, по разности которых можно определить горизонтальные углы. На планах графическим способом выстраивают линии буссольного хода с применением транспортира при откладывании азимутов (или горизонтальных углов) и с использованием поперечного масштаба и циркуля при построении длин линий хода. При прокладывании буссольного хода для получения вертикальных углов между точками используют подвесной эклиметр.

Эклиметр.

Он представляет собой металлический полукруг со шкалой и отвесом, крепящимся в его центре. При подвешивании полукруга на натянутые между точками хода шнуры берут отсчеты по отвесной линии, проходящей через шкалу эклиметра. Эти отсчеты соответствуют значениям вертикальных углов линий буссольного хода, которые необходимы для определения горизонтальных проложений этих сторон.

Сведения о методах измерений

Для измерения углов применяют следующие методы:

1. Путем сравнения с эталонными образцами.
2. Гониометрическим способом, который основан на использовании измерительных устройств с угломерной шкалой.
3. Тригонометрический способ, заключающийся в определении параметров, которые жестко связанных с углом посредством тригонометрическим путем.

Методы измерения угломерным инструментом

Размер угла, в абсолютных единицах измеряют с помощью мерительного инструмента под названием угломерный инструмент. У этого термина есть множество аналогов – транспортир, гониометр, секстант, астролябия и пр. Эти приборы отличают по точности выполняемых измерений, они могут иметь разное устройство, но принципы измерения одинаковы. Чаще всего на практике применяют нониусные угломеры.

Конструкция угломера

Это устройство относят к измерительным приборам механического типа. Их главная задача проведение измерения геометрических углов в деталях и конструкциях.

Конструкция угломера универсального

Угломерный инструмент с нониусом относится к механическому типу измерительных приборов, которые служат для измерения геометрических углов в различных деталях и конструкция. Результаты измерения представляются в градусах, наличие дополнительной шкалы, существует возможность получать более точные результаты. Эта дополнительная шкала и называется нониусом. Ее закрепляют на удлиненной линейке. Благодаря использованию этой шкалы точность измерений может быть получена в пределах десятых долей градуса.

Один из самых распространенных угломеров является модель 4УМ. С его помощью можно выполнять замеры в диапазоне от 0 до 180 градусов. Этот измерительный прибор отвечает требованиям ГОСТ 5378-88. Основная сфера его применения – это промышленность, связанная с производством деталей, металлоконструкций. Кроме этого ее применяют в ремонтном производстве.

К основным преимуществам этого прибора – его точность. Его применение позволяет оперировать довольно точными цифрами и именно это обеспечило его спрос среди специалистов в различных отраслях промышленности. Как и большинство механических приборов измерения, угломерный инструмент отличается длительностью эксплуатации, у него нет какого-то определенного срока годности, разумеется, при полном соблюдении правил эксплуатации и хранения.

К недостаткам этого класса приборов можно отнести сложность в ремонте. В этом изделии нет деталей, которые можно просто заменить, они сложны в изготовлении и чаще всего их приходится заказывать на заводе производителе.

Кстати, нередко приборы для проведения механических измерений часто сравнивают с электронными, и хотя они выглядят довольно устаревшими, они до сих пор находятся в строю.

Характеристики уклономеров

По определению уклономером называют устройство, предназначенное для построения плоскости параллельно линии горизонта. При наличии на приборе дополнительных элементов, его можно использовать для определения вертикальных линий, в соответствии с показаниями отвеса, или заданных углов наклона. Данное устройство иначе называют уровнем и разделяют по конструктивному типу на:

• пузырьковые;
• оптические;
• водные;
• лазерные.

Примечательно, что для увеличения функциональных возможностей на некоторых приборах используют элементы, характеризующие сразу два типа уклономера. В качестве примера можно привести пузырьковый уровень, оборудованный лазерной указкой (или двумя), которая позволяет отметить заданную точку (или линию) мгновенно и на значительном удалении.

В оборудование отдельных уклономеров включают сразу несколько измерительных приборов, что позволяет увеличить их функциональные характеристики. Такие приборы используются для составления сложных расчетов при нескольких вводных параметрах. Они находят свое применение при построении конструкций сложной геометрической конфигурации.

Применение

Как уже отмечалось, угломерные устройства нашли свое применение практически во всех отраслях, промышленности, транспорта.

В строительном деле угломеры применяют при выполнении работ по монтажу, разметке и выполнении проектных работ. С его помощью осуществляют контроль над монтажом строительных конструкций, которые расположены под определенным углом по отношению друг к другу. Причем измерения могут проводиться в трех плоскостях. Кроме, угломера в строительстве применяют отвесы и уровни.

Кроме этого, угломерный инструмент применяют в столярном и плотницком деле, в геодезии. Даже в медицине так инструмент применяют для контроля над суставами, позвоночником и пр.

Какой прибор лучше выбрать?

Чтобы выбрать качественное устройство, следует оценивать следующие параметры:

• диапазон измерений;
• удобство предоставления информации;
• эргономичность инструмента, его габариты и вес;
• наличие внутренней памяти для хранения показаний;
• точность измерения, выставления необходимого угла.

При выборе конкретной модели следует учитывать специфику и особенности измерений. Например, для столярной мастерской или бытовых нужд подойдет обычный угломер или инструмент с электронным датчиком. Оптимальная длина направляющий – 25-40 см. Все профессиональные измерения следует проводить только с помощью специализированной техники с погрешностью не более 0,1 о .

Теодолиты и тахеометры

Наиболее широко используемыми инструментами для измерения горизонтальных и вертикальных углов в современной геодезии и маркшейдерии являются теодолиты. Основным критерием, по которому разделяют теодолиты на разные типы, считается точность измерений. Из них можно выделить:

• высокоточные приборы Т-1 (ТБ-1), Т-05, с точностью измерений соответственно 1,0 и 0,5 секунд;
• точные приборы Т-2 и Т-5, по точности угловых измерений соответственно 2 и 5 секунд;
• инструменты технической точности серий Т-15, Т-30, с измерениями углов точностью 15 и 30 секунд соответственно.

Числовые величины в маркировках современных теодолитов соответствуют значению, с девяноста пяти процентной вероятностью, среднеквадратической погрешности измерения угла.

Известно, что для определения пространственного положения точек используются измерения углов в вертикальной плоскости или как их называют вертикальных углов. Для этого в угломерах, теодолитах конструктивно устроен вертикальный круг измерений. В последние десятилетия технические усовершенствования и технологическое развитие сказалось и на новых устройствах теодолитов. Появились новые модификации и в зависимости от назначения этих устройств выделяют:

• оптические теодолиты маркшейдерские;
• гироскопические теодолиты;
• фототеодолиты;
• электронные теодолиты;
• электронные тахеометры.

Другие угломеры

Разумеется, угломерная техника не ограничивается той, которая перечислена выше. На самом деле измерительный инструмент этого класса имеет древнюю историю. Еще финикийские моряки применяли секстанты, древнейшие угломерные инструменты. Кроме, секстантов у мореплавателей в ходу и такой прибор, как морской мореходной октант, в качестве измерительной шкалы в нем установлена шкала, которая охватывает всего 45 градусов. Но этого достаточно, чтобы вести наблюдение за звездами и тем самым определить свое местоположение в пространстве. Использование шкалы нониуса позволяет выполнять более точные расчеты.

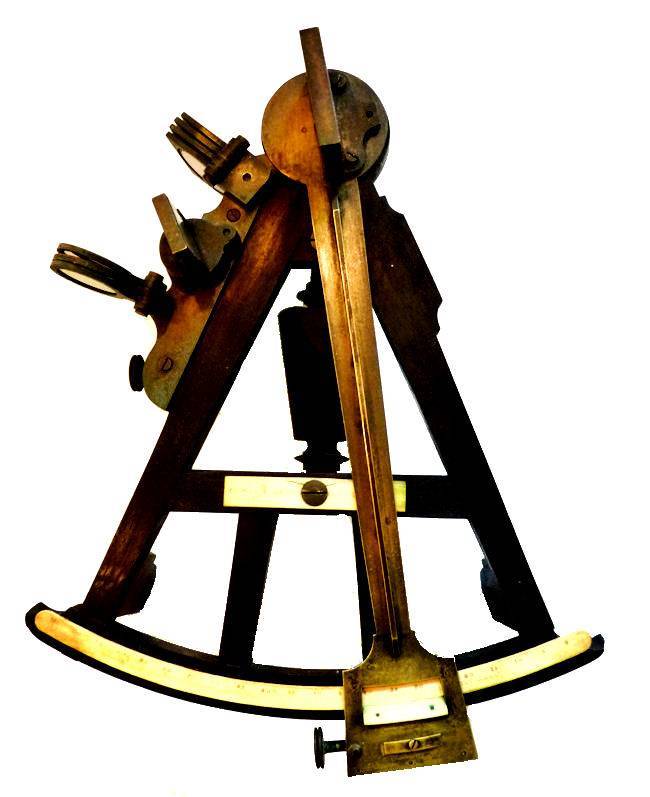

Угломерный инструмент секстант

Угломерный инструмент октант

При проведении строительных работ широко применяют уклономер транспортир. С его помощью измеряют расположение строительных конструкций в пространстве и относительно друг друга

При производстве мебельных работ также важно соблюдать определенные углы, например, между стенками шкафа или тумбочки

Астрономический инструмент

В линейке угломерных средств особое место занимают модели, применяемые в астрономии. Они с древности используются для расчетов высоты светил и расстояний от одной до другой планеты.

Самый примитивный вариант — плоская доска формой, равной четверти окружности. Рядом с центром круга крепилась передвигающаяся линейка, конец которой направлялся на небесный объект. Чем больше были размеры такого устройства и точнее вертикальная установка, тем более точными получались расчеты. Со временем характерной чертой конструкции таких приборов стала планка под телескоп. Для путешествий астрономы использовали переносные изделия, устанавливаемые на штативах, для постоянных обсерваторий — стенные.

Сведения о методах измерений

Для измерения углов применяют следующие методы:

1. Путем сравнения с эталонными образцами.
2. Гониометрическим способом, который основан на использовании измерительных устройств с угломерной шкалой.
3. Тригонометрический способ, заключающийся в определении параметров, которые жестко связанных с углом посредством тригонометрическим путем.

Методы измерения угломерным инструментом

Размер угла, в абсолютных единицах измеряют с помощью мерительного инструмента под названием угломерный инструмент. У этого термина есть множество аналогов – транспортир, гониометр, секстант, астролябия и пр. Эти приборы отличают по точности выполняемых измерений, они могут иметь разное устройство, но принципы измерения одинаковы. Чаще всего на практике применяют нониусные угломеры.

Конструкция угломера

Это устройство относят к измерительным приборам механического типа. Их главная задача проведение измерения геометрических углов в деталях и конструкциях.

Конструкция угломера универсального

Угломерный инструмент с нониусом относится к механическому типу измерительных приборов, которые служат для измерения геометрических углов в различных деталях и конструкция. Результаты измерения представляются в градусах, наличие дополнительной шкалы, существует возможность получать более точные результаты. Эта дополнительная шкала и называется нониусом. Ее закрепляют на удлиненной линейке. Благодаря использованию этой шкалы точность измерений может быть получена в пределах десятых долей градуса.

Один из самых распространенных угломеров является модель 4УМ. С его помощью можно выполнять замеры в диапазоне от 0 до 180 градусов. Этот измерительный прибор отвечает требованиям ГОСТ 5378-88. Основная сфера его применения – это промышленность, связанная с производством деталей, металлоконструкций. Кроме этого ее применяют в ремонтном производстве.

К основным преимуществам этого прибора – его точность. Его применение позволяет оперировать довольно точными цифрами и именно это обеспечило его спрос среди специалистов в различных отраслях промышленности. Как и большинство механических приборов измерения, угломерный инструмент отличается длительностью эксплуатации, у него нет какого-то определенного срока годности, разумеется, при полном соблюдении правил эксплуатации и хранения.

К недостаткам этого класса приборов можно отнести сложность в ремонте. В этом изделии нет деталей, которые можно просто заменить, они сложны в изготовлении и чаще всего их приходится заказывать на заводе производителе.

Кстати, нередко приборы для проведения механических измерений часто сравнивают с электронными, и хотя они выглядят довольно устаревшими, они до сих пор находятся в строю.

Сфера применения

Измерение углов между поверхностями и величины наклона необходимо при выполнении самого широкого вида работ. Однако чаще всего угломеры востребованы в следующих сферах деятельности:

• строительство. Точное измерение углов необходимо при монтаже конструкций, для разметки под фундамент закладываемого здания, в полевых работах. Чаще всего применяются оптические инструменты;
• слесарное дело. Как правило, это высокоточные приборы, ориентированные на тонкие работы;
• деревообработка. Используются самые простейшие модели, поскольку нет необходимости в очень точных измерениях;
• геодезия. Оптические и лазерные модели геодезических угломеров позволяют определять углы между удаленными друг от друга объектами;
• астрономия. По степени точности астрономические приборы превосходят все остальные типы.

Также существуют специализированные измерительные приборы: армейские, мореходные и т.д.

Виды угломеров по способу применения

Угломеры были изобретены достаточно давно, но сейчас этот измерительный инструмент продолжает пользоваться популярностью. Для разных сфер использования, выпускаются соответствующие измерительные приборы. Что они собой представляют, и чем отличаются, выясним детально.

1. Строительный — это самый распространенный вариант измерительного инструмента, который обязательно имеется у каждого мастера. Предназначен прибор для контролирования стен, фундамента, перекрытий и т.п. Главная особенность этого измерителя в том, что его части имеют длину не менее 50 см, что обеспечивает высокую точность показаний
2. Плотницкий — применяются плотниками при изготовлении деревообрабатывающих конструкций. Плотницкий угломер еще называют малкой, и он является приблизительным, так как имеет низкую точность измерений. Главная отличительная особенность малки от угломера в том, что одна часть имеет градуированную шкалу, а вторая представляет собой опорную ножку
3. Слесарный — по сравнению с плотницким, отличается высокой точностью измерений. В слесарном деле важна высокая точность, поэтому угломеры имеют чувствительный регулировочный механизм, обеспечивающий измерения до малейших долей градусов
4. Горный — по конструкции имеет мало что общего с предыдущими вариантами, однако также предназначается для измерения углов. С его помощью осуществляется визуальное определение вертикальных и горизонтальных углов в горной местности. Применяются такие инструменты сегодня только любителями, так как их заменили более точные приборы
5. Медицинский — мало кто знает о том, что в медицине также применяется такой измеритель, как угломер. Медицинский измеритель используется в медицине для определения углов работоспособности крупных, средних и малых суставов. Имеет вид круга с градуированной шкалой, по которой анализируется амплитуда движений
6. Астрономический — не имеет ничего общего по конструкции со всеми представленными видами угломеров. Этот тип инструмента является самым точным, а предназначается он непосредственно для того, чтобы рассчитать траекторию движения звезд на небе, а также их скорость и размеры. Обычно применяется совместно с телескопами
7. Мореходный — имеет индивидуальную конструкцию, и предназначается для выявления географических координат расположения судна. Сегодня такие приборы моряками не используются, так как их вытеснили современные спутниковые устройства. Только на каждом судне обязательно имеется такой прибор, которым можно воспользоваться в случае отказа электронных систем
8. Артиллерийский или военный — служит для того, чтобы установить артиллерийское орудие, а также откорректировать залповый огонь. Сегодня также приборы практически не используются
9. Угломер для затяжки болтов — специальный прибор, позволяющий обеспечить завинчивание болтов на необходимый угол поворота

Это основные, но не единственные виды угломеров, встречающихся на планете. Если по дому выполняются строительные работы, тогда мастеру обязательно понадобиться купить специальный угломер. Какими они бывают по способу измерения, подробно описано далее.

Типы угломеров по принципу измерения

В зависимости от использованного способа угловых измерений, устройства разделяют на несколько типов:

Механические

Широко распространенные в слесарном и столярном деле механические угломеры делят на два подвида:

• простые, представляющие собой угловую шкалу-транспортир и закрепленную одним концом в начале координат линейку;
• оборудованные нониусом- дополнительной шкалой для более точного считывания показаний.

Механический угломер Измерения плоских углов проводятся контактным способом- инструмент следует плотно прижимать к поверхности.

Маятниковые

Кроме определения угла между двумя направлениями, позволяют также проводить угловые измерения относительно горизонта. В старинных конструкциях для этого использовали отвес, прямой угольник либо карданный подвес, в современных применяют конструкцию, стабилизирующее свое положение в пространстве за счет быстрого вращения ротора- гироскопа. Прибор позволяет быстро определить уклон поверхности, наклоны сторон сложных конструкций и т. п. Некоторые лазерные дальномеры могут определять положение линии горизонта, обрабатывая сигналы спутников GPS

Оптические

В устройствах этого типа одна (или обе) стороны угла обозначаются с помощью оптической системы, направляемой на маркерную точку на измеряемом объекте. Это средство дистанционного измерения. К ним относятся навигационные, горные, астрономические и многие строительные приборы.

Лазерные

Это наиболее совершенные на сегодняшний день приборы. Обычно их совмещают с лазерным дальномером, угловые измерения- это дополнительная функция большинства из них. Два или более лазерных луча направляются на точки, лежащие на сторонах измеряемого угла. Процессор проводит вычисления угловых значений и выводит их на дисплее устройства. Может измерять углы в любой плоскости, отсчитывать их от заданной пользователем системы координат.

Читать также: Худ ковка рисунки фото

Простейшие устройства используют механическую шкалу, на которой оператором поворачивается лимб с установленной лазерной указкой. Продвинутые обрабатывают отраженный сигнал лазера самостоятельно.

Лазерный угломер

Широко используются при разметке строительных площадок и промышленных конструкций. Если при ярком солнечном свете пятно засветки от лазерного луча плохо видно, применяют дополнительные усилители и отражатели.

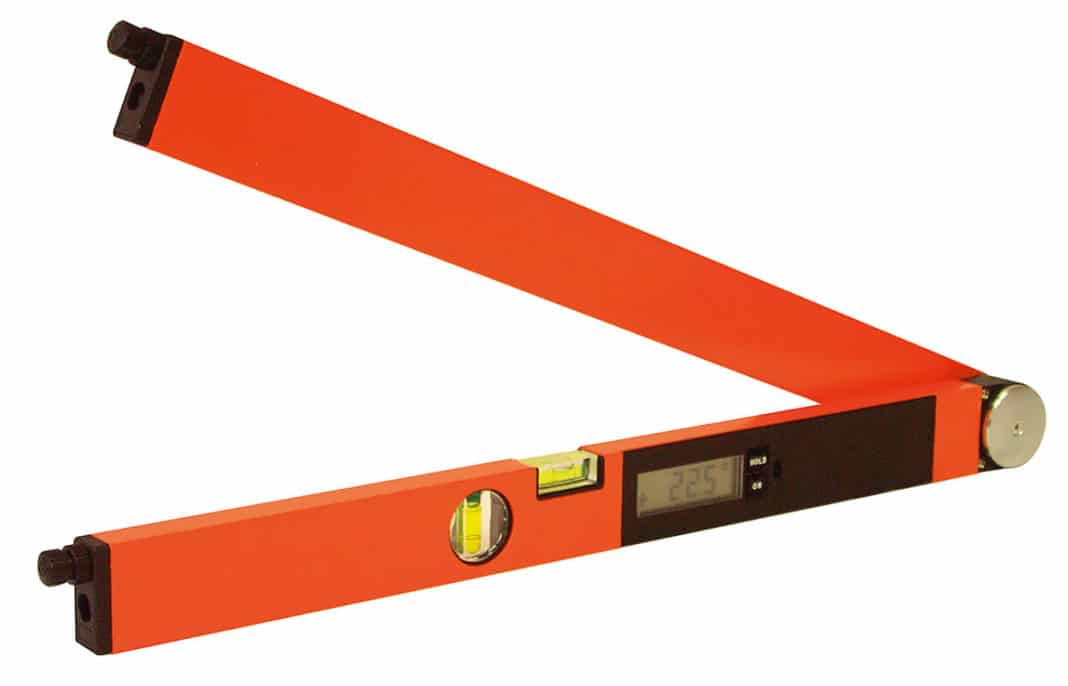

Электронные

Вычисление значений проводится встроенным процессором. Результаты измерений выводятся на дисплей. Устройства позволяют запоминать результаты последних измерений, проводить вычисления на их основе: например, разницу двух измеренных углов. Такие устройства активно используются при разметке заготовок на машиностроительных и деревообрабатывающих производствах, при раскрое листовых и рулонных материалов.

Кроме того, в учебе, производстве, строительстве и в быту широко используются угломеры постоянных углов- это шаблоны, выполненные с фиксированным углом в 90, 30, 45, 60. С их помощью можно определить, равен или нет измеряемый угол зафиксированному в шаблоне значению.

Как пользоваться угломером с нониусом

Как пользоваться угломером с нониусом? Угломерным оборудованием механического типа довольно просто. Его можно использовать на любой поверхности и проводить измерения и внешних, и внутренних углов. При установке прибора нельзя допускать перекосов, это может привести к появлению значительной погрешности.

На приборе установлена специальная шкала, которая позволяет повысить точность измерений на порядок. В чем-то они похожи на традиционный штангенциркуль. Например, для замера внешнего угла, достаточно приложить к одной из плоскостей линейку, находящуюся в основании прибора, а к другой подвести подвижную часть, связанную со шкалой. В результате можно будет узнать искомый угол. Более подробная информация приведена в инструкции по эксплуатации угломерного прибора. Она, как и паспорт входит в комплект поставки.

На базовой шкале показаны градусы, по внешнему виду она похожа на школьный транспортир и измерение углов угломером с нониусом не составит труда даже для новичка.

Применение

Как уже отмечалось, угломерные устройства нашли свое применение практически во всех отраслях, промышленности, транспорта.

В строительном деле угломеры применяют при выполнении работ по монтажу, разметке и выполнении проектных работ. С его помощью осуществляют контроль над монтажом строительных конструкций, которые расположены под определенным углом по отношению друг к другу. Причем измерения могут проводиться в трех плоскостях. Кроме, угломера в строительстве применяют отвесы и уровни.

Кроме этого, угломерный инструмент применяют в столярном и плотницком деле, в геодезии. Даже в медицине так инструмент применяют для контроля над суставами, позвоночником и пр.
