Уклон канализации на 1 метр: снип и нормативные параметры системы

Расчёт наклона для наружной канализации

Для собственного дома необходимо знать, что установка ливневой системы очень хлопотная работа. Ливневая канализация состоит не только из трубопровода, но и из канав, которые отводят также воду. Минимальным уклоном на один метр ливневых труб зависит также вида и какой у него диаметр.

Для ливневой канализации трубы должны быть в диаметре 150—200 мм, а уклон при 200 мм – 0.007, а при 150 мм – 0.008. то есть, чем больше диаметр, тем меньше наклон. Так как вода в такой канализации в любом случае будет проходить без каких-либо сложностей. А также наклон зависит и от того, как поверхность у водоотвода. Если она шершавая, тем больше нужно его делать и наоборот.

Для наружной системы используют нивелир. После того как все трубы соединены, благодаря нивелиру выставляется их правильный наклон. Но одному справится очень сложно. Для такой работы понадобится минимум 3 человека: один выставляет наклон, другой следит за тем, какой уровень показывает нивелир, а третий, естественно, занимается руководством этого процесса.

Основные правила для подсчёта уклона и установки канализационной трубы:

  1. Для трубы, которая в диаметре составляет 50 мм, на один метр необходимо по 3 см угла, а если диаметром 110 мм, то 2 см.
  2. Общей длинной угла трубопровода как для наружной, так и для внешней системы является 15 см.
  3. При подсчёте норм для наружной канализационной системы, согласно СНиП, нужно учитывать как сильно промерзает земля.
  4. Используя вышеуказанные формулы возможно и самим рассчитать правильный наклон трубы, но в свою очередь, для подтверждения своих расчётов необходимо проконсультироваться со специалистами.

Таким образов, узнав все детали о наклоне, каждый сможет провести такую работу самостоятельно. Но не забывайте узнать все рекомендации у специалистов. Используйте разные способы наклона для квартир и частных домой. Учитывайте все детали, проводите правильно вычисления. Тогда ваша система прослужит очень долго, она будет надёжной, и не надо будет переживать за то, что в любой момент она сможет прорваться.

Ещё материалы:

  • воздушный клапан для канализации 50;
  • клапан обратный канализационный внутренний 50 мм;
  • клапан вакуумный канализационный 110 мм.

Как отрегулировать уклон канализации в частном доме и правильно выполнить монтаж системы

Чтобы монтаж канализации был выполнен качественно, для контроля наклона системы потребуются специальные инструменты или приспособления. Они позволят выполнять измерения угла размещения магистрали и корректировать его, если этот показатель не соответствует нормам или расчетам.

Для этих целей идеально подойдет строительный уровень пузырькового типа. Причем с обеих сторон пузырька должно размещаться по три метки, которые фиксируют отклонение от горизонта на 1 см.

Процесс установки трубопровода в необходимом положении выглядит следующим образом:

  1. Выполняется монтаж трубы с закреплением лишь одного ее конца.
  2. Строительный уровень нужно установить поверх закрепленной стороны элемента.
  3. Выставляется необходимый наклон трубы, ориентируясь на показания уровня.

Когда пузырек строительного уровня остановится на нужной отметке, трубу следует закрепить с другого конца в установленном положении. В качестве инструмента для измерений подойдет строительный уровень лазерного типа и нивелир.

Нормативы уклона канализации в соответствии с типом прибора и диаметром труб:

Тип прибораРасстояние между стояком и сифоном (без учета вентиляции), мДиаметр сливной трубы, ммОптимальное значение уклона системы
Биде0,7-130-401:20
Мойка1,430-401:36
Раковина0,1-0,8401:12
Ванна1,1-1,3401:30
Душевая кабинка1,6401:48
Слив комбинированного типа (душевая кабинка, мойка, ванна)1,8-2,3501:48
Труба для сливов от стояка100
Унитазне более 61001:20
Центральный стояк65-75

Проектирование схемы канализации в квартире и ее установка

Схема внутренней канализации квартиры или частного дома должна включать приборы, которые являются источниками водоотвода. Список этого оборудования состоит из унитаза, раковин и умывальников, ванной или душевой кабинки, а также бытовой техники, которая подключается к сети. Посудомоечная и стиральная машинка автомат обязательно подключаются к канализационной системе и водопроводу.

Для строительства внутренней канализации рекомендуется использовать пластиковые трубы с диаметром 110 и 50 мм.

Требования СНиП, затрагивающие монтаж сточного комплекса:

  • уклон канализации подбирается с учетом диаметра трубы центрального стояка, который уже установлен;
  • минимально допустимый показатель уклонения канализационного трубопровода составляет 3 см на 1 м.п., при условии, что диаметр магистрали не превышает 50 мм;
  • рекомендуемый уклон трубопровода с размером сечения 1600 мм составляет 8 мм на 1 м.п. водостока.

Монтаж внутренней канализации согласно всем требованиям СНиП

  • не допускается поворачивать трубопровод, устанавливаемый горизонтально, под углом в 90º, для этого лучше использовать угловые отводы в 45º;
  • использование прямых углов в вертикальной системе категорически запрещено;
  • допускается незначительное превышение нормы уклона, если длина трубы небольшая.

Не рекомендуется вносить изменения в типы разводки наклона системы. Это обозначено требованиями СНиП.

Особенности установки автономной канализации на дачном участке

Внешняя канализация предназначена для вывода загрязненных стоков в сторону септика. Автономные типы систем для перемещения жидкости не используют гравитацию. Загрязненная вода транспортируется в накопительную емкость с помощью насоса. Для этих систем предусмотрены определенные требования СНиП, в которых прописано максимальное расстояние, доступное для перекачки стоков таких способом.

Преимущества автономных канализаций:

  • трубопровод напорной канализации пролегает на меньшей глубине, чем магистраль других типов систем;
  • нет необходимости в точном соблюдении нормативов уклона, поскольку стоки перемещаются с помощью насосной станции;
  • работа системы основана на самоочищении внутренних стенок трубы, поэтому проблемы с засорами возникают крайне редко.

Схема обустройства автономной канализации в частном доме

Наличие таких преимуществ не избавляет от необходимости сверки со СНиП при монтаже канализации. Нормативные документы содержат требования в отношении оптимального размещения септика и других элементов на участке по отношению к жилым зданиям, источникам питьевой воды и прочим объектам. Несмотря на небольшую глубину пролегания труб, обязательно нужно учитывать уровень промерзания почвы в зимнее время.

При работе с наружной канализацией принимаются во внимание рельефные особенности территории. Конструкции сливных колодцев рекомендуется размещать в самых низких точках участка

При этом прокладка трубы осуществляется так, чтобы конец канализационной магистрали не размещался ниже входного отверстия в септике, в противном случае сточные воды не смогут попадать в накопительную емкость самотеком.

Расчёт уклона канализации на 1 метр по СНиП

При строительстве загородного дома отвод бытовых стоков в централизованные канализационные сети или в индивидуальный септик осуществляется безнапорным самотеком под воздействием гравитационных сил по проложенным трубам. Самотек обеспечивается монтажом канализации с определенным уклоном канализации на 1 метр по СНиП (согласно нормативным требованиям). На этот коэффициент оказывают влияние факторы:

  • диаметр трубы;
  • материал трубы;
  • внутреннее или внешнее расположение трубопровода.

На первый взгляд, несложный процесс монтажа при ошибочном подходе может обернуться некорректным функционированием системы удаления сточных вод.

Главная цель успешного проекта бытовой канализационной системы – это создание быстрого и беспрепятственного отвода сточных вод (с включением твердых фракций) в коллекторы без образования пробок и засоров.

Защита подвала от грунтовых вод

Организация водоснабжения и канализации: СНиП внутренней сети и внешней

В первую очередь на пропускную способность трубы влияет ее диаметр. Поэтому рекомендуется подбирать угол прокладки магистрали на основе размеров сечения ее элементов. Чем больше диаметр изделия, тем меньшим будет оптимальный для перемещения воды наклон.

Минимально допустимые углы наклона на 1 м трубопровода с учетом его сечения:

Сечение трубы, смМинимальный угол наклона40,02550,27,50,013110,01150,0007200,0008

Если диаметр трубы составляет 5 см, то с учетом минимального угла (0,02) после установки системы разница в высоте между размещением концов участка длиной 1 м будет составлять 2 см.

Важно! При разводке канализации в частном доме не рекомендуется устанавливать трубы под наклоном, соответствующим максимально допустимому значению. Расчет наполненности труб для применения СНиП 2.04.01-85 при монтаже внутренней канализации

Расчет наполненности труб для применения СНиП 2.04.01-85 при монтаже внутренней канализации

Рекомендуемые параметры для обустройства внутренней канализации четко обозначены в СНиП. Эти данные содержатся в нормативном документе 2.04.01-85, который может использоваться, как свод правил и основа для строительства коммуникационной системы для вывода стоков.

Расчет показателя наполненности трубопровода осуществляется с учетом особенностей материала, из которого изготовлены элементы системы. На основе этих данных путем вычислений можно выяснить, с какой скоростью должны перемещаться стоковые воды по канализации, чтобы внутри магистрали не возникало засорений. Уровень наполненности учитывается при выборе труб для строительства отводящей системы.

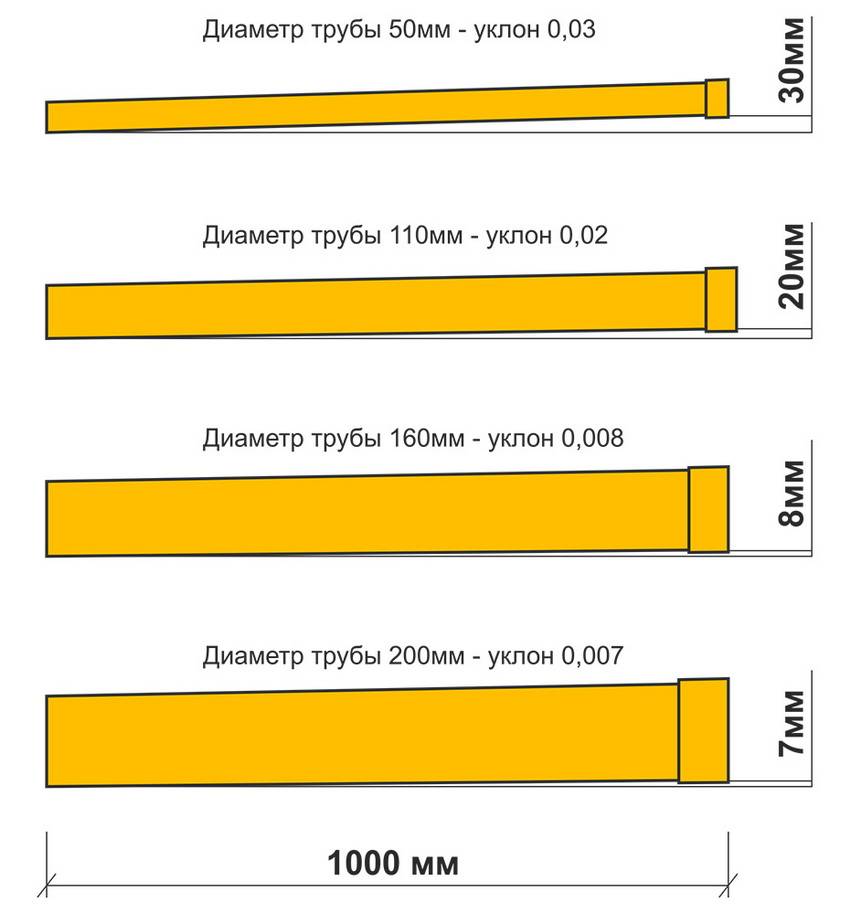

Схема зависимости уклона канализационной трубы от ее диаметра

Для вычислений применяется следующая формула:

Н=В/Д, где:

  • Н – уровень наполненности;
  • В – уровень высоты стоков;
  • Д – диаметр труб.

Максимальное значение уровня заполненности равняется 1-нице. В этом случае уклон внутренней канализации полностью отсутствует, а степень заполнения трубы составляет 100%. Оптимальным вариантом размещения системы является показатель в 50-60%. При этом немалое значение имеет материал, на основе которого изготовлена труба, а также ее угол размещения относительно локального очистного сооружения канализации – септика.

Изделия, изготовленные из чугуна или асбестоцемента, имеют шероховатую поверхность. Наличием текстуры на внутренней стороне труб обеспечивается быстрое наполнение. Основная цель подобных расчетов заключается в установлении максимально допустимого показателя скорости в стоке. Согласно стандартным нормативам минимальная скорость перемещения отработанной жидкости составляет 0,7 м/с. Минимально допустимый показатель наполняемости труб равен 30%.

Зачем делается уклон

Для того, чтобы сток воды в канализации смывал за собой твердый частички, трубы нужно укладывать под уклоном. При этом угол наклона канализации должен соответствовать нормам, установленным СНиПом. Но в погоне за скоростью монтажа или используя труд неквалифицированных рабочих, можно получить канализационную систему, сделанную с серьезными ошибками:

  1. Игнорируя установленные нормы, не делают уклона вообще или же угол канализации совсем небольшой. Таким образом, движение стоков будет чрезмерно медленным и в трубах начнут образовываться пробки из твердых частиц. Очень быстро это приведет к необходимости прочищать всю канализационную систему, ведь если установили унитаз, а уклон трубы не сделали, то смыва практически не будет и фекалии начнут разлагаться прямо в трубах, распространяя запах по всему дому.
  2. Угол канализационной трубы сделан слишком большим. В этом случае стоки по трубам будут двигаться слишком быстро, омывая твердые частицы, но не забирая их с собой. Этот факт опять-таки приведет до засорения труб, которые придется регулярно чистить.


При неправильном угле наклона сток воды не работаетИсточник termo-house.com

Не стоит пренебрегать нормами, установленными в СНиП, поскольку их определяли, исходя из расчетов и наблюдений на протяжении долгих лет.

Ошибки при монтаже канализации

Хотя монтаж канализации кажется не слишком сложной задачей, многие пользователи при ее прокладке совершают следующие ошибки:

  1. Нарушают уклон канализации для частного дома, забывая его проверять, при этом заниженное значение приводит к частым засорам, замерзанию воды в трубопроводе зимой. Слишком большой уклон вызывает быстрое стекание жидких фракций, в то время как твердые отходы остаются в трубах — это также увеличивает вероятность засоров.
  2. Не монтируют фановый стояк для отвода газов (метана), в результате появляются посторонние запахи и возрастает пожароопасность в доме.
  3. Неоправданно разделяют стоки на серые воды от кухни, ванной, бытовой техники и канализационные из санузла. В результате одни трубы остаются все время чистыми, а другая часть подвергается слишком сильному загрязнению, что приводит к некорректной работе канализации.
  4. При расчете допустимого диаметра трубопровода наряду с общим объемом стоков, как правило, не учитывают разовый слив от одновременного использования ванны, раковины, унитаза, душа, бытовой техники.
  5. Использование отводов с прямыми углами при монтаже приводит к значительному увеличению гидравлических потерь, замедлению потока сточных вод, увеличивает вероятность засоров.
  6. Недостаточное углубление трубопровода на улице или отсутствие утепления электрическим кабелем, оболочкой из теплоизоляционных материалов, приводит к промерзанию подземной линии зимой и нарушению работы всей системы.
  7. Отсутствие задвижки обратного клапана на пути в септик при засорах или аварийных ситуациях может вызвать обратный напорный отток стоков в жилые помещения.
  8. Установка сантехнического оборудования без сифонов при отсутствии гидрозатворов вызывает появление в доме неприятных запахов.
  9. Применение труб ПВХ в стояках нередко приводит к повышенным шумам и соответственно снижению комфортности проживания. Для борьбы с шумом используют специальные разновидности бесшумных труб или покрывают ПВХ трубопровод шумоизоляционными материалами.


Вариант прокладки внутренней канализации При монтаже индивидуальной канализации одним из важнейших условий является точное удержание стандартных уклонов — это обеспечивает корректную и продолжительную безаварийную работу всей системы. Зная правильный угол наклона канализационных труб, несложно самостоятельно спроектировать расположение внутридомовых сантехнических приборов, наружных очистных сооружений в виде септиков.

Как выбрать подходящие трубы

Чтобы система работала исправно, необходимо подобрать правильно диаметр для канализационного трубопровода, чтобы не ошибиться с выбором, воспользуйтесь следующими параметрами:

  • При подключении унитазов, ванн, раковин, кухонных моек и других сантехнических приборов диаметр патрубка не должен превышать диаметр трубы;
  • Полезный объем зависит от сечения, причем увеличивается он в геометрической прогрессии;
  • Для правильной работы системы индекс наполняемости никогда не должен приближаться к единице, воздушное пространство сверху необходимо для нормального продвижения стоков.

Подобрать правильный диаметр канализационной трубы поможет СНиП — 2.04.01-85, который содержит рекомендуемую информацию для разных случаев установки канализации.

Нормы выполнения монтажной подушки

При монтаже наружной части стоков и укладывании в почву обязательно учитывать важность обеспечения подушки. Для этого обязательно прокапывают траншею глубже залегания непосредственно трубопровода, с учетом уклона и досыпки гравийной смеси и песка

Такую подушку обязательно утрамбовывают в точках ввода и вывода из трубы – около начальной точки и возле смотрового или коллекторного колодца.

В областях распределения раструбных сочленений на протяженности всей коммуникационной линии формируют дополнительные приямки в подушке. Они нужны для равномерного распределения нагрузки и точного сохранения уклона канализации. Когда трубопровод уже уложен на место и зафиксирован, по боковым сторонам насыпают песок и постепенно утрамбовывают. После, возможно закапывать его, изъятым при выкопке канавы, грунтом.

Уклонный угол трубопровода канализационного отвода важен – если наклон более или менее нормативов, работа системы может быть нарушена. При укладке труб в горизонтальном положении, стоки не будут уходить в коллектор и способны стоять в унитазах и раковинах. Если угол будет превышен, то в системе могут быть нарушены водяные затворы, что чревато появлением посторонних запахов.

Уровень наполняемости

Иногда нормы
требуют дополнительного расчета,
а именно – определения коэффициента уровня наполненности. Расчет нужен в случае
применения следующих материалов:

  • Пластика;
  • Асбестоцемента;
  • Чугуна.

Уровень
наполненности позволяет узнать, как быстро должна двигаться вода, чтобы избежать возможного
засорения системы. Вычисляется наполненность с помощью следующей формулы:

Y=H/D

  • H
    – уровень воды;
  • D
    – диаметр трубы.

В СНиПе регламентируются два основных числа наполненности труб – максимальное и минимальное. Согласно документации, Y=0,3, когда речь идет о минимальном показателе, и Y=1, когда конструкция заполнена максимально. Последнее число сообщает о том, что уклона нет.

Что касается практических расчетов, то обычно величина
наполненности трубы лежит в пределах от 0,3 до 0,6. Зачастую принимают величину
0,5 или 0,6, считая это число оптимальным.

Материал трубы может повлиять на скорость ее заполняемости.
Например, при задействовании чугунного
или асбестоцементного материала для конструкции, заполнение этой конструкции
произойдет достаточно быстро, так как стенки трубы получатся шероховатыми.

Пример расчета уровня наполненности трубы

Использование всех перечисленных выше формул говорит о
применении гидравлического
способа подсчета наклона труб.

Чтобы стало понятнее, как определять этот коэффициент, стоит
рассмотреть наглядный пример. Допустим, в исходных данных имеется трубы
диаметром 110 мм с высотой подъема воды H=60 мм. Расчет коэффициента будет выглядеть так:

60/110=0,55. Это число и будет искомым Y.

Далее следует проверить отношение подсчитанного коэффициента к оптимальному
показателю расхода
воды. Результат должен лежать в пределах:

К≤V√Y

  • К – коэффициент уровня наполненности. Оптимальным, как уже было
    сказано, считается показатель 0,5 для труб из пластмассы и 0,6 – для остальных
    материалов;
  • V
    – скорость потока;
  • √Y
    – корень из определенного ранее показателя.

По результатам подсчета было определено, что найденный
коэффициент проверку прошел.

Подготовка к работе

Для монтажа понадобятся:

  1. трубы из пластика, с сечением в 5, 10 сантиметров;
  2. соединительные элементы;
  3. манжеты, чтобы уплотнить места стыков;
  4. клей для пластика;
  5. цементный раствор;
  6. рулетка;
  7. пила;
  8. уровень;
  9. маркер.

При реконструкции старой канализационной системы нужно заранее изучить особенности, план пролегания. Составить схему монтажа. Это действие не нужно выполнять, если предполагается монтаж новой канализации.

  1. На бумаге должен быть отображен чертеж, с фиксированными местами разводки, санузлом. Нужно отметить стояк, определить расстояние.
  2. Проверить, чтобы составленная схема совпадала с существующей.
  3. Провести расчеты. Вычислить количество необходимого материала.

Задание уклона при монтаже канализационной трубы

Математические вычисления производить легче, чем выдержать требуемые параметры при монтаже бытовой канализации. Облегчить работу может специальный строительный прибор – угломер. Однако, можно обойтись без него.

Поскольку перепад положения одного конца слива по отношению к другому составляет известные значения, высчитываем необходимую высоту и проводим линию на стене от точки стока до предполагаемого расположения входа в сантехнический прибор с учетом угла наклона канализационных труб. Затем отвод аккуратно устанавливаем и прикрепляем к стене держателями с шагом в 40 см.

При монтаже канализации в частных домах и квартирах, следует иметь в виду, что для различной сантехники подходят трубы только определенного сечения, что влияет на уклон. Для ванн, раковин, умывальников и писсуаров достаточно небольших труб от 40 до 50 мм. Для кухонных моек, где количество крупных пищевых отходов больше – 50 мм, для унитазов – 100 мм.

В таблице приведены данные не только максимальных уклонов соединительных участков для каждого прибора домашней сантехники, но и примерные расстояния до общей сливной трубы.

Существует несколько правил, соблюдать которые необходимо при проведении работ по устройству в доме сетей канализации:

  • прямолинейность каналов. Любые искривления выводящих путей являются «слабыми» местами сети, в которых скапливаются отходы;
  • уклоны всех сливов жилища должны быть одинаковыми. Если на первом этаже частного дома значение уклона равняется 0,02, то и на втором этаже должно быть таким же. Тогда работа всей системы будет максимально продуктивной, без лишнего шума и частых аварий;
  • минимальная протяженность. Целесообразно все места в помещении, где располагаются сантехнические приборы, размещать вблизи друг от друга. Тогда соблюсти необходимый уклон слива будет намного легче;
  • гладкие трубы, выдерживающие уклон. Любые впадины на внутренней стороне илопровода являются местом потенциального засора. Поэтому не подходят гофрированные трубы. В некоторых случаях и полипропиленовая труба под воздействием горячей воды может «провиснуть», образовав контруклон. В этом месте неизбежно соберутся частицы пищи и прочих отходов. Такие участки подлежат замене.

Трубами большого размера (110 и 200 мм) устраивают выводы для наружной канализации. При этом принцип прямолинейности трасс сохраняется. В случае, если избежать изменения направления канала нельзя, используют тройные переходники с выводом на поверхность ревизионной трубы с заглушкой, которая облегчит прочистку стока.

Труба наружной канализации помещается под уклон, который проверяется специальным двухметровым уровнем. После проверки параметров засыпается песком и грунтом. Наружная канализация всегда устраивается под землей во избежание смерзания стоков и перекрытия возможности слива. Для каждого региона глубина залегания канализационных каналов определяется, исходя из климатических особенностей местности.

Рассмотренная тема при всей важности и сложности расчетов достаточно проста. Применение необходимых значений при строительстве облегчаются готовыми таблицами с нужными цифрами, которые помогут справиться с самостоятельным монтажом системы. Но при необходимости всегда можно обратиться к специалистам, которые разработают проект и подберут материалы согласно установленным строительным нормам

Но при необходимости всегда можно обратиться к специалистам, которые разработают проект и подберут материалы согласно установленным строительным нормам.

Мне нравитсяНе нравится

Индивидуальный расчет уклона

Прокладка канализационных труб своими руками в частном доме проводится по стандартам, которые значатся в СНиП. Но можно рассчитать параметры по обустройству сетей канализации и водопровода самостоятельно. Для этого используют следующую формулу:

V√H/D ≥ K, где:

  • К – особый коэффициент, учитывающий свойства материала, который был использован при изготовлении трубы;
  • V – скорость прохождения сточных вод;
  • H – наполняемость трубы (высота потока);
  • D – сечение (диаметр) трубы.

Уклон канализационных труб можно рассчитать самостоятельно

Пояснения:

  • коэффициент К, для труб из гладких материалов (полимерных или стеклянных), должен быть равен 0,5, для металлического трубопровода – 0,6;
  • показатель V (скорость потока) – для любого трубопровода составляет 0,7-1,0 м/с;
  • соотношение H/D – говорит о наполнении трубы, и должно иметь значение от 0,3 до 0,6.

Внутренние и внешние канализационные системы

Выполняя прокладку сетей канализации и водопровода в частном доме, следует учитывать некоторые особенности, которые обуславливаются месторасположением их отдельных участков.

Внутренние системы

При монтаже труб канализации в частном доме в основном применяются два их диаметра – 50 мм и 110 мм. Первый для водоотвода, второй для унитаза.  Прокладку канализационной трубы следует проводить в соответствии со следующими рекомендациями:

  • поворот трубопровода (при его горизонтальном расположении) не следует делать под углом в 90 градусов. Для изменения направления отводы лучше устанавливать под углом в 45 градусов, это значительно облегчает проход основного потока и уменьшает вероятность скопления твердых частиц;
  • в местах поворотов системы следует установить фитинги для ревизии и удобства прочистки или демонтажа в случае засорения;
  • на коротких отдельных участках, допустимо увеличивать наклон, превышая рекомендуемую норму. Такой короткой веткой канализации может быть труба, соединяющая унитаз со стояком;
  • на каждом отдельном участке уклон трубопровода должен быть равномерным, без резких перепадов, потому что их наличие может создать условие для возникновения гидравлического удара, последствиями которого станет ремонт или демонтаж уже работающей системы.

Внешние (наружные) системы

Правильная прокладка и монтаж канализационных труб необходима не только внутри, но и вне частного дома, от точки выхода внутренней канализации до септика.

Поэтому следует обратить внимание на следующие моменты:

  • прокладка канализационных сетей проводится в траншеях глубиной от 0,5 до 0,7 метра. Величина заглубления зависит от характеристик грунта и корректируется под конкретные условия;
  • при подготовке траншей, следует использовать песок на их дне, для возможности установления правильного уклона за счет его подсыпки;
  • заранее просчитанный уклон (на погонный метр) выделить ориентиром из шнура натянутого между вбитыми колышками. Это позволит избежать ненужных просадок или возвышений канализационной системы на отдельных участках;
  • после укладки труб на дно траншеи, еще раз проверить наличие правильного уклона, и в случае необходимости поправить его за счет песчаной подушки.

Ливневая канализация

Такая же требовательная к уклону система, и ее присутствие обязательно для устранения образований скопления воды на поверхности почвы при выпадающих осадках.

Прокладка ливневой канализации

При обустройстве ливневки, учитываются те же параметры, что и для основной канализации – диаметр трубы и материал из которого она изготовлена. Средние показатели по уклону:

  • для труб с диаметром 150 мм – показатель варьируется в пределах от 0,007 до 0,008;
  • при 200 мм сечении – 0,005 до 0,007.

На частных подворьях можно обойтись и открытыми ливневыми водоотводами.

Но и при такой системе отведения воды уклон должен присутствовать:

  • для водоотводных канав – 0,003;
  • для лотков из бетона (полукруглых или прямоугольных) – 0,005.

Когда производится укладка канализационных труб какой уклон канализационной трубы должен быть?

Схема устройства ливневой канализации для частного дома

Для нормальной работы канализации величина уклона должна быть в соответствии с рекомендуемыми нормами по СНиП, или просчитаны по специальной формуле.

Выражение – чем больше уклон – тем лучше и быстрее сток – ошибка, которую не следует допускать, во избежание последующего демонтажа совершенно новой канализации.

Для чего необходимо знать правильный угол уклона канализационной трубы.

Это, конечно же, наивный вопрос. Просто для того, чтобы канализация работала, так сказать, «корректно», и хозяевам не приходилось ни  визуально, ни другими органами чувств ощущать, что эта система где-то дает сбои и не справляется со своей прямой задачей.

Так, может быть, просто всегда давать угол уклона побольше – тогда вода вместе со стоками гарантированно быстро будет уходить в коллектор или септик? Оказывается – нет, так можно только навредить.

Постараемся объяснить, почему.

На рисунке ниже показаны три варианта. В первом – труба расположена без уклона, горизонтально. Во втором – задан оптимальный угол уклона. И в третьем – труба уложена безо всякой оглядки на правила – «лишь бы вода хорошо сливалась».

Четвёртый вариант – с отрицательным углом уклона, надо полагать, никто не додумается сделать.

Две недопустимых крайности – и правильный подход к организации уклона канализационной трубы.

Канализационные стоки, как знают все, это далеко не всегда просто вода. Чаще всего в ней, помимо полностью растворившихся веществ, взвешено немало твердых нерастворимых частиц и крупных включений, дисперсных капель (жир, моющие средства). Задача канализации – отвести все эти загрязнения в полном составе

И здесь очень важно свойство самоочистки трубы. Так, чтобы после смыва стоков (понятно, что в бытовых условиях стоки текут не постоянно, а, так сказать, порционно) труба внутри оставалась если и не совсем чистой, то по крайней мере – пустой

Итак, смотрим на схему.

  • В первом случае в трубе образуется совершенно очевидный застой. Перемещение воды хоть и будет, но с минимальной скоростью. То есть у твердых включений есть полная возможность осесть на дно, у жировых капель – «закрепиться» на стенках трубы. Получается, что кинетической энергии потока воды недостаточно для того, чтобы увлечь за собой загрязнения. Они, осев на дне, становятся помехой для последующих сбросов. Результат – очень быстрое зарастание труб, образование пробок, с которыми бывает очень тяжело справиться.
  • Второй вариант – труба смонтирована под правильным углом уклона, в ней благодаря этому поддерживается оптимальная скорость перемещения бытовых стоков. При таком подходе как раз и проявляются свойства самоочищения – вода захватывает и выносит основную массу твёрдых и взвешенных загрязнений.
  • Третий вариант кажется парадоксальным – ну что может быть плохого в том, что уклон сделан большой, и скорость потока от этого возрастает? Ведь на коротких участках, например, от сифона раковины до проходящей снизу канализационной трубы так и делается – чуть ли не вертикально…

Да, на коротком участке это «работает». Но когда требуется переместить канализационные стоки на значительное расстояние, получается совсем иная картина. Вода на большой скорости устремляется вперед, к выходу из трубы. А более тяжеловесные нерастворимые включения начинают отставать от общей скорости потока. И в итоге – могут остаться на стенках трубы. У них частенько бывает немало времени, чтобы успеть присохнуть или иным способом закрепиться на стенке.

И, понятно, далее эти оставшиеся фрагменты становятся помехами при следующей «порции» стоков, при которой ситуация не просто повторяется, но постепенно усугубляется. И так далее – пока в полости трубы не образуется сначала сужение канала, а затем – и вовсе непроходимая пробка, требующая немедленного вмешательства для восстановления работоспособности канализации.

Теперь давайте пойдем по положениям Сводов Правил. Они в оригинале могут показаться несколько «суховатыми» для человека, не имеющего опыта чтения технической документации. Поэтому постараемся изложить основные положения, касающиеся, безусловно, только частного жилого строительства, в более доходчивом виде.

И начнем, естественно, «от истоков». То есть с тех точек, где, собственно, и начинается канализация – с сантехнических приборов. А затем – пойдем далее вплоть на наружных труб, ведущих в септик или в канализационный коллектор.

Общие сведения

Основная задача при обустройстве канализационной системы заключается в конфигурации трубопровода таким образом, чтобы стоки, включая жидкость и твердые фракции проходили, не задерживаясь и не создавая заторы и пробки. Нужно соблюдать наклон труб, по которым под действием сил гравитации сточные воды без промедления будут стекать в коллектор и далее к очистным сооружениям.

За установленными нормами стоит не строгий расчет, а результат испытаний и наблюдений. Характер стоков и их консистенция не постоянная, а канализация при этом должна работать без сбоев. Необходимо исключить или свести к минимуму оседание твердых включений и ила на стенках канала, сделать так, чтобы канализация работала бесшумно, не допуская обратного тока и попадания неприятных запахов обратно в помещение.

Установлено, что при скорости движения стоков 0,7 м/с вода стекает равномерно и твердые включения проще следуют за током жидкости, не задерживаясь на одном месте. Это при условии, что диаметр подобран так, чтобы при нормальном количестве стоков для данного подключения они заполняются примерно на 50-60%, но не менее, чем на треть.

Основной формулой, полученной эмпирическим путем, на основании наблюдений является:

где V – скорость течения стоков, Н – высота уровня стоков в трубе, d – диаметр трубы, K – коэффициент наклона, значение которого справочная величина, установленная в зависимости от материала труб.

К = 0,5 для пластика и стекла.

К = 0,6 для других материалов (сталь, чугун, асбестоцемент).

Зависит коэффициент от шероховатости внутренней поверхности и сопротивления, создаваемого потоку жидкости.

Если наклон будет слишком большим, вода быстро стечет, а твердые включения осядут на поверхности трубы, создавая затор. При большом наклоне течение воды будет бурным с завихрениями шумом и повышенным разряжением воздуха в верхней части трубы, что приведет к поломке запорных клапанов срыву сифонов или, как минимум, втягиванию гидрозатвора и поступлению газов из канализации в помещение. На поворотах будет образовываться нарост.

Если наклон слишком мелкий или отсутствует, то тяжелые фракции успеют осесть на поверхности и спровоцировать в итоге засор. Так как вода не может быстро преодолеть весь маршрут до точки сброса, то при поступлении следующей порции будет переполнение.

Получается два условия для труб, чтобы обеспечить нормальное функционирование канализации:

  • Диаметр подбирается исходя из среднего объема стоков.
  • Наклон определяется так, чтобы обеспечить оптимальную скорость течения 0,7 м/с.

Допустимые отклонения отличаются для наружных и внутренних сетей, так как приоритеты при этом различаются. В первом случае, если говорить по-простому, канализации не должно быть слышно, и без появления неприятных запахов. Для наружной в приоритете бесперебойная работа, не требующая постоянного контроля и прочистки.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
