Установка мауэрлата без армопояса на газобетон: назначение бруса, виды креплений и правила их монтажа

Междуэтажный армированный пояс

Этот вид конструкции выполняется для плитных или балочных перекрытий. К главным назначениям перекрытий, относится восприятие и передача нагрузки собственного веса, интерьера, людей на стены, деление внутреннего пространства зданий на этажи, перекрытие пролетов. Это несущая конструкция, опирающаяся на наружные и внутренние стены по всему периметру.

Основой для заливки армопояса служит опорная поверхность несущих стен, воспринимающая всю массу бедующего строения. Общие требования:

• установка производится на всем периметре будущего здания, с учетом внутренних стен;
• для наружных несущих стен используются блоки с плотностью не ниже D-500;
• высота, делается по высоте газобетона, или допускается меньше (200-400 мм);
• ширина пояса – 500 мм (возможно уменьшение на100-150 мм);
• рекомендуется делать армопояс квадратным (в сечении), такая форма более стойка, хорошо держит механические нагрузки;
• арматурный каркас ложится на подставки (кирпич, куски блоков, пластиковые фиксаторы) высота 3 см, чтобы не касался стен, таким образом, создается так называемый защитный бетонный слой;
• для заливки используется бетон не ниже марки B-15.

Опалубка для заливки бетонного раствора с армирующей сеткой Источник parki48.ru

Армопояс для газобетона под балки перекрытия, заливается в заранее приготовленную опалубку. Такой каркас делается из:

1. Пластика.
2. Алюминия.
3. Железа.
4. Фанеры.
5. Дерева.
6. Блоков газобетона.

Опалубка из дерева

Этот вид опалубки, используется чаще всего. Это наиболее дешевый и востребованный вариант. Устанавливая двухсторонний съемный деревянный каркас (шиты из дерева), его крепят саморезами по обеим сторонам стены (к блокам газобетона). Верхняя часть стягивается деревянными перемычками (шаг 800-1000мм). Это нужно, что бы при заливке бетон не раздвигал конструкцию.

Опалубка из дерева наиболее распространенный вариант из-за своей доступности Источник two-room.ru

Арматурный каркас (диаметр арматуры 8-14 мм), выполненный в форме «лесенки» (соединение перемычками с шагом 5-7см), укладывается в подготовленное пространство. Прутья вяжется между собой, используя вязальную проволоку (каждые полметра), формирую квадратную форму. Использовать сварку не рекомендуется, из-за ржавления мест сварочных швов в бетоне. Для балочных перекрытий (при не высокой нагрузке), вполне хватает каркаса из двух прутьев, с высотой монолита – 30 см. Для перекрытия плитами, используется армопояс с повышенной надежностью (4 прута и монолит – 40 см).

После снятия опалубки, наружная стена утепляется вместе с армопоясом. Если при отделке наружные стены только штукатурятся, то для удаления «мостика холода», опалубка сдвигается вглубь стены. А в образовавшуюся нишу, потом устанавливается утеплитель.

Можно использовать одностороннюю съемную опалубку. В этом случае наружную функцию выполняют газобетонные блоки (10 см толщиной). Они укладываются на нижний ряд, с помощью клея. С внутренней стороны крепится деревянный каркас. После чего укладывается утеплитель (5 см) и арматура. Верх, так же стягивается перемычками.

Обустройство армирующего пояса

И все-таки, если конструкция дома позволяет сделать армирующий пояс, рекомендуется воспользоваться такой возможностью. Закрепить мауэрлат к газобетонной стене через армопояс значительно проще и надежнее. Помимо облегчения крепления мауэрлата армопояс обладает и иными положительными качествами.

• Армопояс, как обруч в кадушке, стягивает верхнюю часть стен здания и сохраняет его геометрию при неравномерной усадке фундамента, сезонных движениях почвы.
• Увеличивает жесткость и прочность всего здания.
• Равномерно распределяет точечные нагрузки от стропильных ног на стены здания.
• Является лучшим (а в случае с газобетонными стенами и единственным) средством противодействия распирающим нагрузкам на стены при распорной конструкции стропильной системы.
• Изменением толщины армопояса удобно производить выравнивание верхнего среза стен здания по горизонтали. Нивелируются погрешности уровня, допущенные при кладке.

Армопояс выполняется в виде бетонной ленты по всей протяженности несущих стен здания.

Изготовление опалубки

• Удобно использовать блоки U – образной формы. С их помощью в верхнем ряду кладки формируется непрерывный желоб, выполняющий функции несъемной опалубки. При таком способе изготовления не создаются мостики холода. Стена не будет промерзать.
• Верхний ряд с наружной стороны стены выполняется из блоков толщиной 100 мм. С внутренней стороны – кирпичная кладка «на ребро». Больше трудоемкость по сравнению с применением U – образных блоков. Теплоизоляционные свойства несколько хуже. Стоимость материала ниже.
• На всю ширину стены из досок либо ОСБ плит формируется съемная опалубка. Способ часто применяется ввиду низкой стоимости материалов. Образуются мостики холода. Необходимо принимать меры для дополнительного утепления стены в районе армопояса.

Армирование пояса

Четырьмя – шестью нитями арматуры диаметром 10 – 12 мм изготавливается каркас в форме пространственного короба. Поперечные связи выполняются проволокой диаметром 6 мм. Соединение элементов каркаса между собой следует выполнять с помощью скруток из мягкой стальной проволоки или пластиковых стяжек.

Заливку армопояса бетоном марки М200 желательно производить за один раз, избегая больших перерывов в работе. Применение вибратора для уплотнения бетона значительно повышает прочность и долговечность железобетонной конструкции.

Бетонные и кирпичные обвязочные контуры в газобетонном доме

В соответствии с рекомендациями Ассоциации производителей бетона, допускается только один вид обвязочных поясов – железобетонный. Его основу составляет бетон высоких марок (М200 и более), уложенный на объемный каркас. Армирование бетонной ленты для дома из газобетона выполняется 4-мя продольными нитками из арматурных стержней диаметром 14 мм, связанными поперечными ригелями из проволоки.

На хозяйственных строениях малой площади допускается устраивать кирпичный армопояс. Высота армопояса из кирпича, укладываемого на стены из газобетона, может достигать 250-400 мм. Армируется кладка сеткой с ячеей 5 мм, которая укладывается на каждый ряд.

В самый нижний ряд кирпичного обвязочного контура с интервалом 600–800 мм вмуровывают попарно проволочные петли. Длина проволок должна быть такой, чтобы ее концы можно было сплести в скрутку вокруг бруса – мауэрлата.

Обвязочный пояс из кирпича монтируют на всех наружных стенах и внутренних простенках. Впоследствии на нем будут закрепляться различные элементы стропильной конструкции:

• на внешних продольных стенах – мауэрлат;
• на внутренних продольных перегородках – лежни.

После, при монтаже кровли, на эти закрепленные брусья будут опираться вертикальные стойки: так осуществится передача нагрузки со стропил на стены и простенки.

На жилых строениях не рекомендуется использовать кирпич. Армопояс из кирпича лучше устраивать под плоскую или односкатную кровлю: распорное давление плит или балок на стены из газобетона в этом случае относительно невелико.

Подготовка деревянных брусьев перед установкой

Как уже упоминалось, брусья перед монтажом мауэрлата на газобетон следует обработать антисептиками. Они будут предотвращать гнилостные процессы древесины. Бревна брать с сечением 100 на 100 мм, а лучше выбирать более прочные 150 на 150 мм. Обернуть их гидроизолирующим материалом, например, битумно-полимерным. Рубероид в этих целях не используется.

Прочную конструкцию способны создавать только качественные материалы, сучков в бревнах не должно быть. Особого внимания заслуживает влажность древесины – она должна отвечать нормативным показателям. Если используется влажный материал (имеется в виду брусья), тогда нужно обеспечить регулировку гайки анкера.

Подтяжку гайки следует выполнять единожды в год на протяжении 5 лет. Это нужно потому, что в первые несколько лет древесина подвержена интенсивной усадке. И по мере высыхании материала гайку нужно все время подтягивать. После 5 лет эту процедуру придется делать все реже и реже. Крепится мауэрлат специальными анкерами с гайкой и шайбой. Они должны иметь Г- или Т-образную форму с величиной резьбы М12 либо М14.

Применение химических анкеров

Под химическим анкером подразумевается жидкая инжекционная масса, изготовленная на основе полимерной смолы, которая быстро застывает и прочно фиксирует металлические стержни в толще мауэрлата.

Преимуществом данного материала является отсутствие распирающего напряжения, поэтому хрупкий газобетон не разрушается. Если механические анкеры фиксируют детали за счет распирания дюбеля, то клеевой состав химического анкера заполняет поры газобетона и удерживает стержень неподвижно.

Процесс крепления жидких дюбелей выглядит так:

1. В газоблоке высверливают углубление для анкера. Размер углубления должен быть больше, чем под обычный анкерный болт.
2. Из ямки удаляют пыль и мусор, например, пылесосом.
3. В отверстие заливают клеевой состав.
4. Далее в клей вставляют металлический стержень с резьбой – шпилька М 12-14 или кусок арматуры.
5. Полная кристаллизация полимерного состава происходит за 1/3 часа, если температура среды выше 20 ℃.
6. Как только клей застынет, шпилька будет надежно зафиксирована. Примечательно, что такой крепеж прочнее, чем механический.

Установка мауэрлата для крыши на стену из газобетона с помощью жидких дюбелей имеет ряд несомненных преимуществ:

• Крепление не утрачивает прочности в течение более 50 лет.
• Благодаря полимерной структуре клея такой способ фиксации широко используется на краях стен, где есть риск раскалывания газоблока.
• Химический анкер отличается хорошей химической устойчивостью.
• Даже сырая погода и влажная поверхность стыкуемых элементов не препятствует монтажу данных креплений.
• Установку мауэрлата крыши на газобетонные блоки можно осуществлять без заливки армопояса, так как надежность крепления химического анкера намного выше, чем у механического.
• Химический состав анкера идеально сочетается с пористой структурой газоблоков.
• Для установки жидких дюбелей требуются отверстия меньшей глубины, чем в случае с механическими анкерами – там глубина составляет 2-3 ряда.

Тем не менее, на установленных данным методом анкерах нельзя проводить сварочные работы – перегрев металлического стержня приведет к нарушениям в полимерной структуре материала, от чего он утратит прочность.

Возможные способы крепежа

В зависимости от типа обвязочной схемы выбирается один из двух вариантов крепления мауэрлата к газобетону: заливка монолитного ж/б пояса по всему периметру здания или размещение фиксирующих элементов непосредственно в кладку или блоки. Первый метод помимо обеспечения максимальной надежности способствует перераспределению нагрузок, выравнивает стены и защищает их от деформаций, включая усадочные. Наличие армопояса обязательно при ведении строительства в районах с сейсмической активностью, возведении домов из газобетона свыше одного этажа, использовании тяжелых кровельных материалов, сложной формы крыши.

Стандартная инструкция по его закладке включает следующие этапы:

Подготовительный: расчет крепежей и подбор интервала между ними. Основным руководством служит схема размещения стропил: при равном числе точки крепления к мауэрлату не должны совпадать с местами закрутки шпилек.
Укладка U-образных блоков поверх последнего ряда по всему периметру стены из газобетона. Они выполняют роль опалубки, рекомендуемая ширина – от 25 см.
Сборка армирующего каркаса из прутьев толщиной от 10 мм. На этом этапе предусматривается закладка шпилек для фиксации мауэрлата с интервалом не более 1 м, строго вертикально, с привязкой проволокой к основным рядам

Особое внимание уделяется углам, на этих участках металлические стержни загибают на длину не менее ширины пояса. Аналогичные действия повторяют по всему периметру несущих стен, включая фронтоны и перегородки.
Организация утепляющей прослойки из уплотненного пенополистирола

Ее размещают ближе к наружному краю газобетонной стены.
Заливка внутренней полости бетоном с маркой прочности не ниже М200, уплотнение, удаление излишков и тщательное выравнивание верхнего слоя. Накрытие полиэтиленом и стандартный влажностной уход в течение первых дней.

Приступать к следующему этапу привязки мауэрлата к стенам из газобетона можно через неделю. Снимаются все опалубочные конструкции (их используют при заливке монолитной железобетонной подушки по всему периметру и ширине, такое исполнение характерно для кирпичных кладок, но иногда применяется и для домов из газосиликата). Далее поверх верхней стороны, контактирующей с будущим мауэрлатом, настилается или обмазывается 2 слоя гидроизоляции, этот этап пропускать нельзя. На обработанном антисептиками и антипиренами и хорошо просушенном деревянном брусе отмечаются точки крепления. Проще всего это сделать, приложив его к армопоясу поверх шпилек и ударив кувалдой, отверстия сверлятся согласно диаметру стержней (не менее 14 мм). После этого остается лишь прикрепить мауэрлат к газобетонной стене и закрутить его гайками или шайбами.

Завершающие этапы работ сложно выполнить самому, потребуются силы как минимум 2 человек. Помимо капитальных стен армопояс монтируется на любых участках, на которые опираются элементы кровли (например, коньковые стойки или лежни). При отсутствии опыта стоит просмотреть видео-инструкции на тему «как правильно крепить мауэрлат». При необходимости устранения ошибок, возникших в процессе кладки, лучше обратиться к специалистам, как минимум за консультацией. Монтаж стропил возможен только по окончании всех работ по фиксации мауэрлата и проверки качества соединений.

Варианты изготовления армопояса

Выполняя расчет армированного пояса, необходимо правильно выбрать наиболее подходящий вариант, которых существует несколько. В зависимости от того, армируется ли фундамент для дома, стены, перекрытия, подбирают идеальный вариант, обеспечивающий нужную прочность, стойкость, стоимость.

Использование готовых блоков

Самый простой, но далеко не бюджетный вариант – использование готовых U-образных блоков в формате лотка. Размеры лотков бывают разными, пропорционально растет и их цена. Таким образом укрепляют армопояс наружной стены из газобетона, но внутри по перегородкам все равно придется сооружать опалубку.

Чаще всего делают так: по краю внешней стены устанавливают готовые блоки толщиной 100 миллиметров, потом слой утеплителя в 50 миллиметров, каркас из арматуры и опалубку по внутренней стороне.

Таким образом удается создать прочную конструкцию: размер армопояса для газобетона получается достаточным (толщина армопояса на 150 миллиметров превышает толщину стены, высота равняется высоте самого блока).

Использование доборных блоков

Доборные блоки также часто используются в устройстве армопояса для газобетона. В них есть специальные вырезы (выемки), в которые укладывается арматура, потом производится раствора. Бетонные блоки обладают неодинаковой толщиной стенок, что нужно для обеспечения конструктивной прочности. Одна стенка имеет 10 миллиметров, вторая – 5.

Блоки монтируются стандартным способом на клей, размещают их строго по одной плоскости. Это самый быстрый и простой способ выполнения армопояса для газобетона.

Вариант с односторонним доборным блоком

Армированный пояс сооружается из односторонних доборных блоков, которые похожи на предыдущие по длине и высоте, но у них меньше толщина.

В таком случае выполняют монтаж из блочных материалов разной толщины с внутренней и внешней части стены на обычном клею. Между блоками появляется канавка, туда и прокладывают арматуру с последующей заливкой бетоном.

Применение двухсторонней опалубки

Перед тем, как сделать опалубку для армопояса по газобетону, нужно определиться с тем, будет она односторонней или двусторонней. Односторонний метод еще называют комбинированным, так как вместе с опалубкой используют доборные блоки толщиной 10 сантиметров, которые монтируются по наружному краю стандартным образом, с прокладкой утеплителя, а по внутренней стороне фиксируют опалубку. Основное преимущество данного метода – скрытый монтаж, который не видно снаружи, что облегчает внешнюю отделку.

Двухсторонняя опалубка для армопояса по газобетону не предполагает использования доборных блоков. Щиты опалубки монтируют по внутренней и наружной части сооружения. Вплотную к опалубочной конструкции укладывают экструдированный пенополистирол слоем толщиной 50 миллиметров. Далее монтируют арматуру и заливают армированный пояс.

Армирующий пояс под мауэрлат

Устройство армопояса в доме из газобетона может выполняться под мауэрлат.

Мауэрлат – это деревянное бревно или брус, который возможно использовать в качестве опоры для стропил, он связывает несущую стену со всей стропильной системой.

До заливки бетоном прокладывают проволоку сечением 6 миллиметров П-образной формы, вставляют под слой арматурных прутьев с шагом 1 метр.

Свободные концы оставляют достаточной длины для привязывания мауэрлата, крепят его резьбовыми шпильками сечением 12-14 миллиметров (для установки бурят отверстия по верхнему ряду блоков с шагом крепления шпилек). На шпильки накручивают шайбы, потом их устанавливают в подготовленные отверстия. Резьбу, находящуюся выше армопояса, оборачивают скотчем или бумагой, чтобы в процессе заливки не забить раствором. Желательно, чтобы длина шпилек на 50 миллиметров превышала толщину армопояса и мауэрлата.

Часто выполняют армопояс из кирпича на стены из газобетона, который представляет собой обыкновенную кладку, дополнительно усиленную арматурной сеткой. Обычно применяют для упрочнения хозяйственных построек и одноэтажных домов с односкатной крышей. В таком случае армирование осуществляют между рядами кирпичной кладки, используя кладочную сетку с величиной ячеек 50х50 миллиметров из прута сечения 4-5 миллиметров.

Сетку укладывают в каждый ряд, кирпич используют забутовочный полнотелый марки минимум М100. Актуален данный тип армопояса и для двухскатных крыш, так как благодаря ему удается изменить высоту стены, обложить стропила, кобылки и опорную доску.

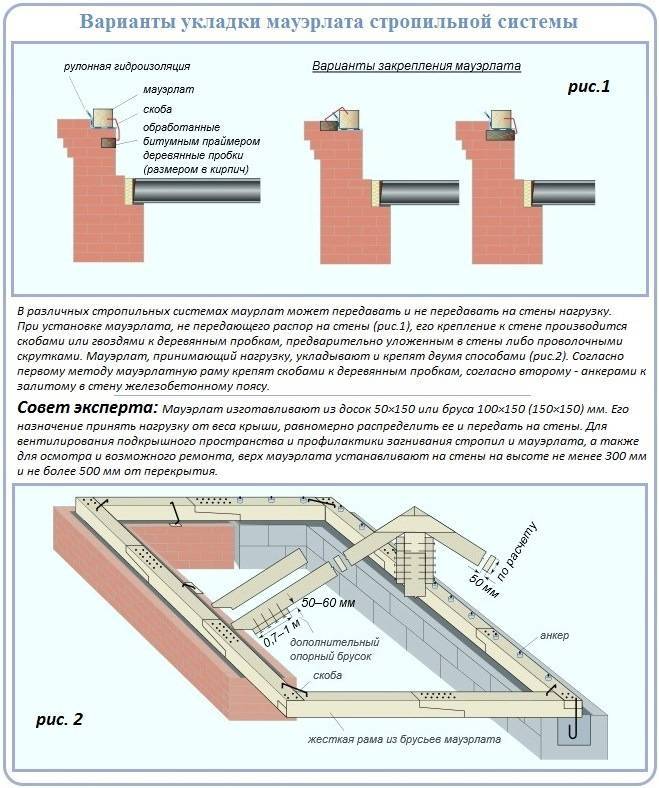

Разновидности крепления

Крепление стальной проволокой.

Существуют способы, при помощи которых можно надежно закрепить мауэрлат на газобетоне. Необходимо, чтобы крепление было максимально надежно установлено, — это поможет избежать смещения кровли. В строительной отрасли принято фиксировать элемент с помощью следующих средств:

Металлическая проволока. При кладке верхних рядов блоков строители закладывают проволоку из стали таким образом, чтобы прочно ее вмонтировать в газобетон. Проволока должна выступать с обеих сторон. Ее длина должна быть достаточной для того, чтобы осуществить крепление мауэрлата к газобетону. Мауэрлату необходимо прочно зафиксироваться на поверхности. При этом конструкцию можно дополнительно не закреплять армопоясом.
Анкеры. Для надежной фиксации крепления специалисты часто прибегают к армопоясу. Армопояс поможет упростить процесс крепления конструкции и укрепит ее. За счет использования армированного пояса строителям удается выровнять поверхность газобетона, что играет важную роль для долговечности и прочности кровли. Строения из газобетонных блоков обладают низкой плотностью. Стройматериал не может надежно удерживать металлические шпильки либо анкеры. Специалисты рекомендуют использовать U-образные железобетонные блоки для установки армированного пояса. Строители помещают их в верхней части кладки, чтобы сделать желоб. Зафиксировать пояс можно применять части газоблоков. В желобе закрепляется каркас из арматуры. Перед заливкой бетонной смеси в желоб закладывают анкеры, которые предварительно заготавливают из проволоки. Каждый анкер нужно устанавливать аккуратно и ровно. Выровнять линию можно при помощи лески либо шнура. Строители советуют бетонировать анкеры так, чтобы они размещались перпендикулярно к конструкции мауэрлата. Крепеж каркаса из арматуры заливают бетонным раствором. Заливку смеси нужно осуществлять в один подход. Количество применяемых анкеров может быть любым, однако оно не должно быть меньшим, чем число стропильных наклонных ног

В то же время важно, чтобы последние не закрывали анкеры сверху, для этого стоит делать точную разметку мест, где будут фиксироваться болты. После застывания бетонной смеси анкеры будут надежно установлены

Этот метод позволит прочно укрепить мауэрлат: брусья будут держаться крепко. Таким образом, кровля будет зафиксирована на прочном и долговечном основании. После затвердения цементного раствора строители начинают укладку конструкции мауэрлата. Необходимо учитывать, что анкеры должны помещаться в заранее проделанные отверстия. Крепеж фиксируют гайками, под которые подкладывают шайбы из металла. Важно правильно рассчитать все точки, где будут просверлены отверстия. Для этого следует уложить мауэрлат на цементный пояс на болты, а затем постучать киянкой по конструкции. На стройматериале появятся вмятины, в которых нужно просверлить отверстия. Иногда специалисты не делают пояс из цемента по всей длине стенки, а размещают в необходимых местах цементные подушки. Для этого также понадобится связать анкеры к металлическим прутьям.

Крепеж металлическими шпильками.

Шпильки. Если строение имеет небольшие размеры, а вес кровли незначителен, то для закрепления мауэрлата применяют шпильки. Этот тип крепления выполнен в виде болтов из стали, которые имеют квадратное основание шириной пять сантиметров. При закладке газоблоков внутрь заделываются шпильки, на которые закручиваются гайки. Технология напоминает закрепление мауэрлата на анкерах. Отверстия в бетоне проделываются так же, как и для анкеров: делается разметка, затем устанавливается брус из древесины и завинчиваются гайки.

Капсулы с реагентами. Есть и другой способ монтажных работ, который позволяет надежно зафиксировать конструкцию на газобетонных блоках. Перед монтажом следует купить капсулы с реагентом. Установка бруса из древесины осуществляется за счет проникновению специальных веществ в поры газобетонной поверхности. Реагенты, используемые в ходе монтажных работ, не повлекут за собой деформацию газоблоков, что имеет значение для тех участков, которые расположены с краю. Химические реагенты представляют собой клеящий раствор, в состав которого входят синтетические компоненты. При проникновении веществ в бетон средство крепко фиксирует материалы.

Расчет и установка опалубки

Конструкция опалубки придаст форму будущему армированному поясу. Его расчет производится еще на этапе строительства, а установка осуществляется после окончания постройки стен. При установке опалубки необходимо учесть, чтобы ее верхний край был несколько выше, чем высота армированной системы. Продольная часть пояса должна иметь минимум 4 арматурных прута, с диаметром не менее 10 мм каждый. Эти прутья должны соединяться между собой при помощи проволоки или арматуры не чаще, чем через 0.25 м. Соединительный элемент должен быть в сечении не менее 0.6 мм.

Сооружение армированного каркаса

Опалубка в поперечнике может иметь форму квадрата или прямоугольника. При заливке бетона в опалубку, необходимо учесть, что расположение продольной арматуры должно находиться в глубине бетона на расстоянии не менее 5 см от внешней стенки армированной системы. По бокам это можно урегулировать, установив арматурный каркас. Для того, чтобы добиться нужной величины в нижней части пояса, можно установить подпорки из ломаного кирпича нужной высоты.

После того, как опалубка установлена, необходимо ее закрепить. Сделать это можно следующим образом:

• вертикальные стороны крепятся жестко между собой при помощи штырей. Штыри с внешней стороны фиксируются болтами;
• крепеж проводится с использованием диагональной распорки. Одна сторона крепится на боковое ограждение, обратная монтируется в горизонтальную плоскость;
• используется опалубка, изготовленная промышленным способом, с резьбовыми шпильками.

Фиксацию опалубки болтами и резьбовыми шпильками провести несложно. Для этого необходимо:

• в материале для опалубки сделать сквозные отверстия для установки пластмассовой трубки. Диаметр таких отверстий должен соответствовать диаметру трубки;
• установив пластмассовую трубку, необходимо сквозь обе стороны опалубки и трубку пропустить шпильку с резьбой;
• на шпильку с обеих сторон необходимо установить шайбы и затянуть стороны гайками;
• после застывания бетона гайки, шайбы и резьбовые шпильки можно снять. Вынимать пластмассовые трубки нет необходимости.

Обустройство армирующего пояса

Монолитный армированный пояс служит не только для крепления мауэрлата и распределения нагрузки кровли, но и для стягивания конструкции наружных стен в единую неподвижную систему.

Для газобетонных стен пояс усиления может быть выполнен двумя способами:

1. Классический вариант с изготовлением и установкой щитов опалубки.
2. С применением U-образных стандартных блоков.

Для устройства армопояса понадобится следующий набор материалов:

• доска обрезная;
• бруски 40 х 40 мм;
• гвозди длиной 70-100 мм;
• саморезы 3,5 х 70 мм;
• U-образные блоки;
• клей для газобетона;
• стержневая арматура AIII, диаметр 10-12 мм;
• гладкая арматура В-1, Вр-1, Ø 3-6 мм;
• вязальная проволока — 0,5-2,2 мм;
• бетон класса В15-В20.

Крепление балок к армопоясу.

• ножовка;
• молоток;
• шуруповерт;
• крючок для вязания арматуры;
• гибочный станок;
• вибратор для уплотнения бетона;
• рулетка строительная.

По всему периметру несущих стен устанавливают опалубку, щиты которой крепятся на внешнюю и внутреннюю поверхность ограждающих конструкций и соединяются вместе с помощью брусков, стальных шпилек и отожженной проволоки.

В опалубку укладывают арматурный каркас, заливают внутрь бетонную смесь и уплотняют вибраторами. В такой последовательности выполняют устройство монолитного пояса.

Изготовление опалубки

Щиты опалубки изготавливают из досок толщиной 25 мм на деревянном каркасе из брусков 40 х 40 мм.

Высота изделий принимается равной размерам газобетонного блока и может составлять 250-350 мм с учетом напуска на стены здания. Длина секций зависит от условий установки конструкций (2-2,5 м).

Последовательность выполнения:

1. Нарезка досок по заданным размерам.
2. Разметка и распиловка бруса для каркаса и перемычек.
3. Изготовление щитов.
4. Подготовка стяжных хомутов, шпилек.
5. Предварительная сборка коробов на ровной площадке.
6. Подъем секций и установка на верхний срез кладки.
7. Крепление щитов перемычками.
8. Стыковка отдельных сегментов по всему периметру здания.

Если по проекту предусмотрена конструкция монолитного пояса из стандартных газобетонных изделий, то последний ряд кладки выполняется с применением блоков U-образной формы.

Армирование пояса

Арматурный каркас для монолитного пояса изготавливают из горячекатаных стальных стержней класса A-III диаметром 8-12 мм. Стыковку отрезков выполняют при помощи вязальной проволоки Ø 0,5-2,2 мм. Хомуты для сборки каркаса делают из проволоки В-I и Вр-I.

Сборку конструкций производят на специальных столах или на ровной площадке с применением упоров.

Производство металлического каркаса:

1. При помощи гибочного станка из гладкой арматуры готовят хомуты для металлических продольных стержней. Концы деталей стягивают вязальной проволокой.
2. Из отрезков длиной 0,8-1,2 м изготавливают поворотные соединительные элементы для стыковки стержней на углах здания.
3. Затем берут 4 прута и продевают их в вертикально установленные хомуты. Распределяют их по углам каркаса и стягивают проволокой.
4. Сборку конструкции начинают с центра сегмента, постепенно продвигаясь к концам секции.

Арматура армопояса под мауэрлат.

Готовые элементы поднимают на стены и укладывают в опалубку. Арматурный каркас должен быть прикреплен к основанию таким образом, чтобы между деревянным щитом и стальным стержнем оставалось расстояние, равное 25-50 мм. Смещение от центральной оси наружной стены допускается не более чем на 10 мм.

После армирования укрепляют щиты опалубки, проверяют вертикальный и горизонтальный уровень конструкции и готовятся к приему бетонной смеси.

Скользящее сопряжение

Монтаж стропил осуществляется после плотного закрепления мауэрлата. Стропильная конструкция может иметь шарнирную или жесткую фиксацию, подбор подходящего варианта зависит от требований, которым должны соответствовать узлы крепления мауэрлата к газобетону, общей конфигурации и типа конструкции (висячая или наслонная).

Шарнирный вариант может иметь различное сопряжение. Наиболее распространенным является крепление с жестким сопряжением, при этом отсутствует возможность смещения и поворотов. Также используется скользящее сопряжение, обеспечивающее перемещение балки и поворот в отношении бруса. Последний вариант сокращает расширения древесины, вызванные температурным воздействием, и усадку здания, все это предотвращает перенос распирающих нагрузок на стеновые конструкции.

Для создания скользящего сопряжения используется три методики:

• применение специального металлического крепежного элемента для соединения стропил;
• выведение балки за пределы стен и фиксация при помощи пластины;
• создание запила в доске стропил и ее монтаж на мауэрлате с использованием уголка, скоб или гвоздей.

Использование химических анкеров

Для крепления деревянной балки к стене, где отсутствует армопояс, можно использовать химические анкера. Они появились на рынке не так давно, но успели себя хорошо зарекомендовать. Химические анкера разделяют на следующие виды:

• Капсульная конструкция. В проделанное под анкер отверстие вставляется ампула, содержащая специальный состав. После контакта с воздухом он начинает затвердевать. В подготовленное отверстие забивается шпилька, которая нарушает герметичность ампулы. Через 30-45 минут состав в отверстии полимеризуется, формируя надёжное соединение.
• С картриджем. В конструкции анкера присутствует труба, заполненная полимерным составом. Для подачи смеси в отверстие используется пистолет-дозатор. Время застывания полимеров – около 45 минут.

Сравнение обычного металлического и химического анкераИсточник ack-nn.ru

Химические анкера, несмотря на их высокую стоимость, являются очень надёжными. Срок службы таких соединений достигает 50 лет. Полимерный состав проникает глубоко в поры газобетона, обеспечивая высокую степень сцепления.
