Устройство бензопилы хускварна 137

Введение в эксплуатацию бензопилы Husqvarna 137

Чтобы обеспечить длительную эксплуатацию бензиновой пиле “Хускварна”, необходимо выполнить ряд простых действий:

  1. Собрать агрегат.
  2. Смонтировать гарнитуру, натянуть цепь.
  3. Приготовить топливную смесь, заправить бензопилу.
  4. Залить свежее масло в масляный бачок.
  5. Запустить бензопилу согласно описаниям в руководстве.
  6. Проверить работоспособность тормозной системы.
  7. Проверить работу пилы на холостых оборотах, при необходимости произвести регулировку карбюратора.
  8. Убедиться в том, что подача масла а цепь производится в нужном объеме.
  9. Производится обкатка бензопилы “Хускварна” 137.

Топливная смесь состоит из высококачественного бензина марки АИ-92 и оригинального моторного масла Husqvarna для двухтактных двигателей в соотношении 50/1, где на 5 л бензина приходится 100 мл моторного масла.

Обкатка бензопилы

Длительность обкаточного периода — 10 часов. На протяжении этого времени не рекомендуется нагружать инструмент, нагрузка должна быть не более чем на половину мощности силовой установки. В период обкатки происходит прирабатывание движущихся частей силовой установки. В случае перегрузки инструмента может произойти заклинивание поршня, ведущее к поломке силового агрегата, а значит и самой бензопилы.

Хускварна-236

Данная модель заменила полюбившуюся многим 137-ю.

Имея чуть меньшую мощность (1,4 кВт), она, добавив 100 г в весе, обрела 40-сантиметровую пильную шину и главное – новый двигатель, на 20% экономичнее предшественника, обладающий более высоким крутящим моментом и широким диапазоном оборотов, что сделало работу с этой пилой еще более комфортной и немного расширило спектр ее применения.

Правда и стоимость ее несколько выросла и составляет на сегодня почти 11 тыс. руб., но если произвести пересчет на нынешний курс доллара (а эти пилы производят в Швеции и США), то все встанет на свои места.

Достоинства и недостатки

Бензопила Husqvarna 137, как и любое изделие, имеет плюсы и минусы.

Достоинства у инструмента следующие:

  • высокое качество изготовления и подгонки частей между собой;
  • использование износостойких материалов, длительный срок эксплуатации;
  • удобная конструкция, обеспечивающая баланс при работе;
  • легкий вес изделия, использование прочного полимерного пластика;
  • безопасность, обеспеченная несколькими предохранительными устройствами;
  • высокая производительность;
  • доступная стоимость инструмента и расходных материалов.

Недостатков у изделия практически нет. Необходимо пользоваться качественными горюче-смазочными материалами, соблюдать пропорции приготовления топливной смеси. Если этого не делать, то инструмент выходит из строя.

Преимущества

Инструмент этого производителя из Швеции отличается высоким качеством, постоянно усовершенствуется. Технологические нюансы и инновационные решения постепенно перекочевывают из профессиональных моделей в любительский инструмент. К плюсам агрегата «Хускварна-137» относятся следующие моменты:

  • Силовая установка X-Torq, дающая возможность уменьшить выхлопы в атмосферу вредных газов при увеличении оборотов и экономии горючего.
  • Режим автоматической настройки карбюратора при помощи системы «Авто Тюн».
  • Дополнительная очистка воздуха на входе, что позволяет продлить ресурс фильтра.
  • Специальная конструкция «Лоу Виб», которая гасит вибрацию на рукоятку.
  • Система «легкий запуск».
  • Боковое размещение устройства натяжения цепи.
  • Применение универсального ключа для частых манипуляций.

Кроме того, ведомая звезда оборудована, кроме автоматической смазки, дополнительным приемным отверстием.

Настройка карбюратора Husqvarna своими руками

Во всех бензиновых пилах Husqvarna регулировка карбюратора происходит в аналогичном порядке, так как все изделия имеют одинаковый набор механизмов. Например, если выполняется настройка систем в серии 236 бензоинструмента, процесс сопровождается поиском наибольших оборотов холостого хода с помощью медленного проворачивания регулирующих винтов L – влияющий на жиклер низких оборотов, T – на жиклер высоких оборотов и Н – регулировки холостого хода. Процесс регулировки своими руками состоит из нескольких периодов, предполагающих проворачивание L и Н винтов, управляющих дроссельной заслонкой подачи горючей смеси и регулировку винта Т, настраивающего скорость холостого хода. Регулировка карбюратора Пила Хускварна 142, Бензопила Хускварна 365 просто не. В зависимости от вносимого параметра, регулировка пилы выполняется в следующей последовательности:

  1. После прогрева проворачивается L винт до наибольших оборотов в холостом ходу. Бензопила Husqvarna 135 — бензопила от Хускварна Регулировка карбюратора. Как только таковые будут найдены, следует выполнить проворачивание в сторону уменьшения скорости вращения на ¼ оборота винта. Если цепь начала вращаться, выполняется сопроводительная регулировка винта Т против хода часов до остановки цепи.
  2. Регулировка винта Н на карбюраторе мотопилы проходит на 10ти-секундном периоде работы двигателя в полном ходу, проведя ¼ оборота. Если максимальная нагрузка не будет достигнута, операция повторяется. Недостаточная настройка будет сопровождаться визжанием пилы, тогда как преувеличенные параметры заставят глушитель пустить больше дыма.
  3. Регулировка Т винта холостого хода выполняется оборотами по ходу часов до момента начала вращения цепи. Как только это случилось, винт подкручивается обратно, пока данный механизм не остановится.

Конечно, внесение карбюраторных настроек позволит Вашему инструменту работать максимально производительно, но не стоит забывать и о смазке. «Коса Моторс» рекомендует купить масло для бензопилы специального назначения на механизмы, так как своевременное обслуживание даст инструменту дополнительный срок качественной службы.

Круг отрезной и круг шлифовальный имеют широкий спектр применения, а сами круги эффективны и просты в применении

Ножи отличаются количеством зубьев, а также материалом изготовления. Но самый главный вопрос – это трава по которой мы будем работать.

Примером такой пилы для небольшого домашнего хозяйства может служить бензопила Husqvarna 135 (Хускварна 135), имеющая мощность двигателя чуть менее 2х лошадиных сил (1500 Ватт), объем двигателя 40,9 кубических сантиметра и длину шины 40 сантиметров. Бензопила отличается довольно небольшим весом в 4,4 килограмма (без шины, цепи, масла для цепи и смеси бензина с моторным маслом) и удобным хватом. Шаг цепи пилы составляет 3/8 дюйма, что делает ее практически универсальной и позволяет использовать цепи не только Husqvarna, но и других производителей.

Технические характеристики

Бензопила Хускварна модели 137 комплектуется компактным, карбюраторным ДВС с рабочим объемом 36,3 см3, развивающим на рабочем режиме мощность 2,2 л.с.

Двигатель работает на дозированной бензино-масляной смеси, которая поступает в поплавковую камеру лучшего в своей категории карбюратора Walbro из встроенного резервуара объемом 410 мл.

Уверенному запуску силового агрегата в зимнее время способствует удобный ручной стартер, система электронного зажигания и грамотная настройка карбюратора. Версия базовой бензопилы серии 137е оборудована системой легкого запуска.

Комфортность работы оператора повышена за счет применения эффективного виброгасителя, низкого шумового фона, удобного захвата и доступа к воздухозаборнику.

МодельHusqvarna 137
ПроизводительHusqvarna
Производство (сборка)Швеция
Родина брендаШвеция
Класс пилыПолупрофессиональная
Мощность, л.с. (кВт)2,18 (1,6)
Объем двигателя, см336,3
Шаг цепи, дюймы0,325
Толщина цепи, мм1,3
Количество звеньев, шт64
Объем топливного бака, л0,41
Объем масляного бака, л0,2
Длина шины, см (дюймы)38 (15)
Гарантия, лет1
Вес, кг4,6
Инструкция Скачать
Деталировка Скачать

Достоинства и недостатки

Относительно любой продукции, сделанной руками человека, нужно быть честным: идеальных предметов не бывает. Так и героини обзора есть не только плюсы, но и минусы. Впрочем, надо признать, что первых явно больше, чем вторых

Плюсы:

  • Высокая надёжность, длительная работа без поломок
  • Малый вес при большой мощности
  • Качественная сборка, удобство при работе
  • Демократичная цена в своё время для изделия известной фирмы

Минусы:

  • Необходимость точной настройки карбюратора, без которой двигатель может работать с перебоями
  • Высокая требовательность двигателя к качеству масла и бензина, топливо не ниже А-92

Когда и зачем осуществлять регулировку

Процедуру по регулировке карбюратора обычно осуществляют довольно редко. Самым качественным и лучшим вариантом является заводская настройка. Но при необходимости ее можно выполнить, регулируя соответствующие винты. Карбюратор в бензопиле необходим для подготовки воздушно-бензиновой смеси, которая должна иметь определенное соотношение ингредиентов. Если баланс не будет соблюден, то в работе двигателя начнут происходить сбои.

Смесь, не соответствующая нормативам, может оказаться перенасыщенной или обедненной. В первом случае увеличено количество топлива по отношению к воздуху, во втором воздуха больше, чем нужно, а топлива – меньше. В статье будет рассмотрена регулировка карбюратора на примере бензопилы марки Husqvarna 142.

Бензопила “Хускварна” 137, описание модели

Бензопила Husqvarna 137 на данный момент снята с производства, однако все еще остается конкурентоспособным инструментом, отличающимся высокой производительностью, долговечностью и ремонтопригодностью (владелец техники, имея все необходимые запасные части, может своими руками произвести необходимые ремонтные и наладочные работы). Данная модификация бензопилы с успехом применяется для распиловки бревен и досок (продольный распил, поперечный и диагональный), подрезки крон, обрезки веток, в строительстве.

Масса цепной бензопилы без гарнитуры 4,6 кг, в полном снаряжении 5,5 кг. В прочном корпусе размещен двухтактный карбюраторный двигатель внутреннего сгорания X-Torq мощностью 2,18 л. с. Для запуска бензопилы “Хускварна” предусмотрен инерционный стартер с пружиной, облегчающей процедуру пуска. Встроена система принудительного нагнетания воздуха «Эйр Инжекшин». Продублированная очистка воздуха увеличивает ресурс воздушного фильтра, соответственно и самой цепной бензопилы. Система зажигания бесконтактная. Благодаря встроенной системе «Авто Тюн» настройка карбюратора производится в автоматическом режиме. Для увеличения безопасности при работе с инструментом предусмотрен инерционный тормоз цепи, срабатывающий при возникновении обратного удара, защита для рук, антивиброзащита «Лоу Виб», глушитель.

Механизм натяжения цепи размещен в боковой части бензопилы Husqvarna 137. Для монтажа шины и регулировки натяжения цепи используется специальный универсальный ключ-отвертка. Для данной модификации цепной бензиновой пилы применяются шины Н30 размером 13 дюймов (33 см), возможны варианты с шинами других производителей длиной не более 38 см. Подача смазки на цепной механизм производится в автоматическом режиме при движущейся цепи.

Особенности

  1. Небольшой вес.
  2. Карбюраторный ДВС X-Torq.
  3. Мощность бензинового мотора 2,18 л. с.
  4. Карбюратор Walbro WT-660.
  5. Система облегченного старта.
  6. «Эйр Инжекшин» — дополнительная подача воздуха.
  7. Двойная очистка поступающего в карбюратор воздуха.
  8. Система зажигания CD.
  9. Автонастройка карбюратора.
  10. Антивибрационная система «Лоу Виб».
  11. Смазка цепи автоматическая.
  12. Компактные размеры.
  13. Мобильность, отсутствие привязок к источнику питания.

Инструкция по эксплуатации

Эксплуатационное руководство присутствует в комплекте к каждой бензопиле торговой марки Husqvarna

Инструкция знакомит владельца техники с инструментом, учит способам и методам работы, а также обращает внимание на правильное обслуживание бензинового агрегата. Эксплуатационное руководство состоит из следующих разделов:

  1. Устройство бензопилы Husqvarna 137, пошаговая сборка агрегата, согласно подробным описаниям из инструкции.
  2. Меры безопасности при работе и обслуживании.
  3. Технические характеристики.
  4. Приемы и способы пиления.
  5. Подготовка бензопилы “Хускварна” 137 к эксплуатации.
  6. Обкатка цепной пилы.
  7. Обслуживание.
  8. Выявление и устранение неисправностей бензопилы Husqvarna 137.
  9. Комплектация.

Основные меры безопасности

  1. Надеть спецодежду, защитить руки.
  2. Обезопасить рабочее место.
  3. Транспортировать бензопилу с отсоединенным высоковольтным проводом и плотно закрытыми топливным и масляным баками.
  4. Заправлять бензопилу вдали от места выполнения работ.
  5. Изучить приемы и способы пиления.
  6. Не допускать присутствия посторонних на участке, где будут проводиться распиловочные работы.

Сравнение самых ходовых моделей бензопил Штиль и Хускварна

Если сравнивать популярные инструменты Stihl и Husqvarna по мощности, то основным конкурентом Штиль 180 у Хускварны является модель Husqvarna 135.

Внешний вид бензопилы Stihl MS 180

Мощность обеих составляет 1,5 кВт. На данный момент Хускварна проигрывает не только в стоимости, т. к. её цена немного выше, но и в объеме цилиндра, который составляет 40.9 cm³ в то время, как у Штиля, объем равен 31,8 cm³. Если рассмотреть эту разницу с технической стороны, то можно сделать вывод, что двигатель Хускварны при таком объеме, должен потреблять большее количество топлива, т. к. расход топливной смеси, напрямую связан с объемом цилиндра.

Второй момент, в котором Хускварна проигрывает Штиль 180, это вес. Штиль весит 3,9 кг, а Хускварна на полкилограмма больше. Разниц невелика, но все же.

Преимуществом Хускварны 135 по сравнению со Штиль 180, является быстросъемный фильтр, который можно мыть и использовать в работе после многоразовой очистки. У Штиля такого нет, зато есть возможность выбрать дополнительную комплектацию инструмента, например, приобрести Штиль 180С или 180С-ВЕ, которые имеют облегченный пуск, а также возможность регулировать натяжение цепи, без помощи дополнительных инструментов.

Для наглядности предлагаем взглянуть на сравнительную таблицу, по ней видно, слабые и сильные стороны каждой пилы.

ХАРАКТЕРИСТИКИБЕНЗОПИЛА
Stihl MS 180Husqvarna 135
Длина шины, см/дюйм.35 см / 14″40 см / 16″
Мощность двигателя, Вт/л.с.1500 Вт / 2 л.с.1500 Вт / 2 л.с.
Объем двигателя31,8 куб.см40,9 куб.см
Максимальная скорость вращения цепи9 000 об/мин9 000 об/мин
Вес3,9 кг4,4 кг
Емкость топливного бака, л.0,250,37
Емкость масляного бака, л.0,150,25
Страна производстваКитайКитай
Родина брендаГерманияШвеция
Гарантия12 мес12 мес
Цена, 2020 год13 500 руб14 500 руб
Цена, 2021 годУзнать ценуУзнать цену

Таким образом, при выборе между 180 Stihl или Husqvarna 135, разумнее и выгоднее приобрести Штиль 180, т. к. она уже долгое время является самой популярной бензопилой в РФ, в отличии от Хускварна.

Теперь сравним 180-й с бюджетной версией Хускварны, моделью 236.

Её мощность 1,4 кВт, что уже ниже, чем у бензопилы Штиль 180, а рабочий объем выше и составляет 38.2 cm³. Цена немного ниже, чем у Штиль 180, но стоит ли экономить, теряя при этом мощность и соответственно производительность.

Еще одна модель Хускварны, с которой можно сравнить 180-й, это Хускварна 240.

Их цена и мощность двигателя одинаковые, но Хускварна проигрывает по весу и объему цилиндра. Её вес равен 4,7 кг, что почти на целый килограмм больше, чем у Штиль 180, а объем составляет 38.2 cm³.

Конкуренты

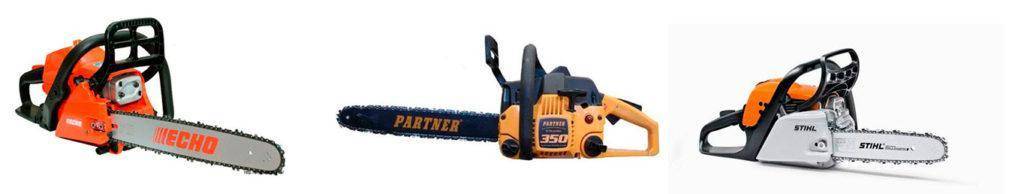

1-Echo CS-3500 2-Partner 350 3-Stihl MS 180

Главным конкурентом 137-ой модели в массовом сегменте рынка был и остаётся 180-й «Штиль». Главным его преимуществом является то, что он выпускается до сегодняшнего дня, а вот Хускварна уже сменила модельный ряд. В остальном пилы почти полные одноклассники, поэтому обсуждение адептов сводится к спору, что лучше, горячее или солёное. Для бытовых нужд такие модели, как Partner 350 или Echo CS-3500 проигрывают «шведке» в надёжности. Про чисто китайские и российские (то есть снова китайские) агрегаты как-то даже совестно говорить.

У вас есть 2 варианта ответа

Echo CS-3500

Общий балл

+

Partner 350

Общий балл

+

Stihl MS 180

Общий балл

+

Комплект поставки бензопилы

При покупке садового инструмента бренда Husqvarna заказчик получает все необходимое для эксплуатации, обслуживания и ремонта бензиновой пилы.

В комплектацию модели входит:

  • фирменные шина и цепь;
  • защитный пластиковый чехол для шины;
  • дополнительная свеча зажигания;
  • масло для смазки цепи;
  • комплект ключей для сборки;
  • инструкция по эксплуатации.

За отдельную плату производитель может включить в рыночный комплект поставки бензопилы фирменное масло Husqvarna для 2-тактных двигателей, а также сумку-чехол для транспортировки из плотного непромокаемого материала. Различные насадки, повышающие функциональность садового инструмента в хозяйстве, заказываются покупателем отдельно.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ БЕНЗОПИЛЫ ХУСКВАРНА 137

Сервис и ремонт бензопилы требуют специальной подготовки. Производитель рекомендует обращаться в специализированный сервисный центр для профессионального ремонта.

Мотор на бензопиле не запускается. Причины:

  • Зажигание
  • Двигатель залит
  • Топливный резервуар пуст или топливо не достигает карбюратора
  • Свеча зажигания не зажигает

Мотор плохо работает на холостом ходу. Причины:

  • Карбюратор нуждается в регулировке
  • Износилась изоляция коленчатого вала

Мотор не набирает обороты, теряет мощность или останавливается, не выдержав нагрузки. Причины:

  • Воздушный фильтр загрязнился
  • Свеча зажигания загрязнилась
  • Карбюратор нуждается в регулировке

От мотора идет дым. Причины:

Слишком много масла смешали с бензином

Воздушный фильтр бензопилы Хускварна 137

Грязный воздушный фильтр снижает мощность двигателя и повышает потребление топлива и выделение вредных испарений. Необходимо очищать его после каждых 5 часов работы.

Уход за шиной

Шине необходимо техническое обслуживание либо замена, если

  • Пилите только одной стороной пилы
  • Работаете на несоответствующем рекомендациям количестве смазочного масла

Необходимо заменить шину, если она деформировалась или внутренние канавки шины износились Обязательно нужно очищать отверстия для подачи масла каждые 5 часов работы. Регулярно и аккуратно убирайте загрязнения из канавки шины проволокой или ножом для шпатлевки.

Свеча зажигания

Меняйте свечу зажигания каждый год, используя Champion RCJ7Y. Правильный зазор составляет 0,5 мм.

Компания «Прямые руки» проводит плановый и срочный ремонт, а также техническое обслуживание бензопил в соответствии с рекомендациями производителей техники.

Как работает карбюратор на бензопиле хускварна 137?

На бензопилах этих моделей чаще всего устанавливается с завода карбюратор Walbro. Перед тем как отрегулировать карбюратор Walbro на бензопиле хускварна, необходимо иметь минимально представление о его устройстве и знать принцип работы.

Что отвечает за подачу смеси топлива и масла

Для точной подачи топлива с маслом используется работа топливного насоса, который приводится механически от коленчатого вала. Сам карбюратор оснащается диафрагмой и специальным игольчатым клапаном, которые отвечают за регуляцию давления в системе. Благодаря им, происходит организация правильной работы дозирующих камер и насоса, что улучшает работу бензопилы.

Приготовление топливной смеси

При эксплуатации бензопилы должна применяться топливная смесь бензина и масла в соотношении 15:1 по объему, т. е. к 15 л бензина следует добавить 1 л масла и смесь тщательно перемешать. Количество бензина и масла в топливной смеси приведено в этой таблице:

Бензин.л12345678910
Масло, л0.060.130.200,260,330.400.460.530.600,66
Топливная смесь, л1.062,133,204,265,336.407.468.539.6010.66

Что отвечает за подачу воздуха

За подачу воздуха отвечают две заслонки, устанавливаемые на камере диффузора. Первая может регулировать количества воздуха в момент нажатия на акселератор и называется дроссельной, а вторая обеспечивает ограничение подачи воздуха в тот момент, когда производится холодный пуск бензопилы. Чтобы облегчить запуск, заслонка перекрывается, а значит, смесь становится богатой, так как насыщается большим количеством топлива. В таком режиме работать проще, но так как это увеличивает расход топлива, данный режим на протяжении всей работы не применяется. Пила работает на износ.

Чтобы распылить топливо в цилиндры, используется форсунка с обратным клапаном.

Принцип работы прост: она ограничивает возврат смеси обратно в камеру. Все основные неисправности бензопил, чаще всего, проявляются при неправильной работе этого механизма.

  1. Самой частой ошибкой является слишком долгое хранение инструмента. Дело в том, что при длительном бездействии клапан залипает и, либо заливает цилиндр топливом, либо попросту не открывается.
  2. Вторая проблема – это увеличение количества воздуха в смеси, вызванный подсосом его извне при неправильной работе клапана. Регулировать тут уже нельзя, так как в этом случае помогает только ремонт клапана или его замена, так как на регулировочные винты пила реагировать не будет.

В отличие от автомобильного, настройка карбюратора бензопилы предусматривает три регулировочных винта, отвечающих за качество смеси, количество и номинальные обороты коленчатого вала движка хускварна:

  • винт L – предназначен для настройки количества оборотов при работе в средних режимах и регулирует низкие обороты;
  • Винт Н – настраивает количество высоких оборотов и тягу установки;
  • Т – предназначен для регулировки общего количества топлива и настраивает работу дроссельного узла.

Не рекомендуется трогать первые два винта, не имея специальных навыков. Проблема в том, что если настроить их неправильно, то карбюратор не сможет обеспечить пуск мотора, а то и вовсе запустит его в неправильных режимах работы. Такая регулировка винта может привести к его скорейшему износу и выходу из строя. Данный принцип заложен во многих устройствах.

Параметры настроек не приводит ни одна таблица. Поэтому не стоит искать эти данные в специальной литературе, а лишь четко следуйте инструкциям. Таблица в паспорте имеет лишь информационное значение, касающееся характеристик движка.

Регулировка карбюратора своими руками на бензопиле

Регулировка карбюратора бензопилы обеспечивает эффективную работу инструмента на полной мощности при экономном потреблении топлива. Регулировка должна производиться при чистом топливном и воздушном фильтре. Для большего кол-ва карбюраторов регулировка осуществляется тремя винтами: для максимальных и минимальных оборотов и регулировки холостого хода.

Винтами H и L регулируется соотношение смеси бензина и воздуха определяемое открытием дроссельной заслонки карбюратора. При откручивании винтов происходит обогащение смеси, и обороты соответственно падают, при закручивании смесь обедняется – обороты растут.

Обозначение H относится к винту максимальных оборотов, управляющему главным жиклером, L — к винту минимальных оборотов, управляющему жиклером холостого хода. С помощью винта S осуществляется точная регулировка оборотов холостого хода. Иногда, для упрощения настройки, количество доступных регулировочных винтов карбюратора уменьшают.

Настройка карбюратора бензопилы подразделяется на два этапа – базовый (заводские настройки), осуществляемый при выключенном двигателе. и окончательный, производимый на работающем прогретом двигателе. Точное значение углов поворота следует брать из инструкций по эксплуатации для конкретной бензопилы. Если не соблюдать инструкции производителя может привести к повреждению двигателя.

Базовая регулировка карбюратора.

Регулировочные винты максимальных H и минимальных L оборотов медленно поворачивают по часовой стрелке до упора, после чего выворачивают назад на 2 оборота, также возможны другие настройки

Проверка и регулировка холостого хода.

Отыскиваем наибольшие обороты холостого хода, для этого медленно поворачиваем винт L в разных направлениях. После нахождения положения наибольших оборотов двигателя необходимо повернуть винт L на 1/4 оборота против часовой стрелки. Если цепь при этом вращается на холостом ходу, винт Т или (S) следует поворачивать простив часовой стрелки, пока она не остановится.

Проверка и регулировка максимального числа оборотов.

Изменение максимального числа оборотов осуществляется винтом H. При его заворачивании (вращение по часовой стрелке) обороты увеличиваются, при выворачивании — уменьшаются. Двигатели бензопил имеют наибольшую скорость вращения от 11500об/мин. до 15000 об/мин. Более высокую скорость не обеспечивает зажигание, кроме того, она становится опасной для двигателя. Предельные обороты можно определить по перебоям в зажигании. Если они наступают, винт H немного выворачивают против часовой стрелки.

Если работа двигателя не проверена на ускорени и максимальные обороты то регулировка бензопилы не может считаться завершенной.

При плавном нажатии на курок газа двигатель должен уверенно и быстро набирать обороты от холостого хода до максимальных( от 2800 обр.до 11500-15000 обр. в зависимости от агрегата). Если обороты набираются медленно, с запаздыванием, винт L нужно медленно вывернуть против часовой стрелки, но не более чем на 1/8 оборота.

После регулировки ускорения и максимальных оборотов следует снова проверить работу пилы на холостом ходу — двигатель должен работать устойчиво, цепь не должна двигаться. Настройка бензопилы должна повториться, если это условие не выполняется но за исключением этапа базовой регулировки.

Общие характеристики бензопил Хусквара

Конечно, у этого производителя, известного более 300 лет, имеется свое лицо. У бензопил Хускварна оно имеет приятный ярко-оранжевый цвет.

Кстати, отклонения в цвете, а также излишняя глянцевость или матовость обшивки могут свидетельствовать о подделке. Также, как и насыщенный черный цвет ручек и щитка, у оригинальных изделий он скорее темно-серый. А само количество подделок – лишнее свидетельство популярности бренда.

Все марки этих пил имеют цифровую маркировку из 3-х или 4-х цифр, в которой первая – порядковый номер поколения пилы, а две, следующие за ней – округленный объем бензинового двухтактного двигателя. Также после цифр могут стоять буквы:

  • е – обозначает наличие функции легкого старта SmartStart;
  • XP – свидетельствует о наличии системы предварительной очистки воздуха AirInjection;
  • G – имеют подогрев ручек и карбюратора.

Еще есть обозначения:

  • более экономичного двигателя — X-Torq;
  • повышенной способности работы в плохих погодных условиях и на не очень качественном топливе – AutoTune – это профессиональные пилы;
  • улучшенной защите от вибрации — Low Vib.

Слабые места бензопил Хускварна

Несмотря на то, что более 80% всех отзывов пользователей бензопил Хускварна определенно положительны, мы отобрали некоторые проблемы, характерные для поколений 1 и 2, наиболее часто используемых россиянами в домашнем хозяйстве.

На первом месте стоит проблема незначительного подтекания масла из системы смазки цепи, иногда подобное случается даже на неработающих пилах.

Второй общей, характерной для Хускварны неприятной особенностью, владельцы называют значительно более жесткий, чем у других бензопил, стартер. Особенно это становится заметным, если пила имеет привычку запускаться далеко не с первого-второго раза, что случается в некоторых случаях, если владелец не проверил эту функцию при покупке. Это чаще всего происходит из-за некачественной заводской настройки карбюратора, чем грешат довольно многие бытовые Хускварны.

Абсолютно все пользователи, оставившие не лестные отзывы об этих пилах, отмечают отвратительный перевод на русский язык инструкции к бензопиле. Кроме того, что она написана непонятным языком и требует во многих случаях додумывания и смысловой коррекции, в ней иногда содержатся явные неточности.

Иногда нарекания вызывают также цепи Хускварн, требующие частой подтяжки на первоначальном этапе эксплуатации, пока они не растянутся.

Некоторые модели иногда глохнут при повороте на 90° при спиливании деревьев.

Но самые большие нарекания вызывают цены на фирменное масло, замена которого на более дешевые марки служит причиной отказа в гарантийном обслуживании и ремонте.

Положительные стороны бензопилы

Нужно сказать, что подобных отзывов о бензопилах Хускварна не так уж и много и они явно перекрываются общим положительным впечатлением от их работы. Все отмечают:

  • великолепную сбалансированность инструментов;
  • малую вибрацию и низкую шумность при работе;
  • достаточный запас мощности для выполнения функций, предусмотренных для каждой конкретной модели.

Если же сучкорезом распиливают толстую дубовую колоду, то мощности может и не хватить.

Из перечисленных моделей с такой работой может справиться только полупрофессиональная 365-я, но и ей после 40 – 50 минут работы нужно давать отдых.

Выбирая конкретную модель Хускварны, определите, для каких целей она вам нужна, и только после этого сопоставляйте ее цену с вашими возможностями. Правильно подобранная пила свободно может прослужить 5 и более лет при достаточно напряженной эксплуатации, чем вряд ли смогут похвастаться пилы менее известных брендов.

Инструкция по настройке и регулировке своими руками

Прежде, чем перейти к настройке бензопилы «Хускварна 137», необходимо осуществить ее монтаж. Перед началом работы нужно изучить устройство бензопилы хускварна 137.

Обязательно надеть перчатки для защиты. Они не входят в комплект поставки, поэтому об их покупке нужно позаботиться заранее. Для начала нужно установить гребенку пилы и закрепить ее двумя винтами. Если не установлены цепи и шины, их также следует поставить на свое место. Для этого нужно снять крышку и закрепляющие ее гайки. Если на цепи есть транспортировочная прокладка, ее нужно удалить.

Отрегулируйте натяжение цепи при помощи регулировочного винта

Важно, чтобы захват при этом мог войти в отверстие в шине. Для продвижения захвата нужно провернуть регулировочный винт против часов стрелки. Таким образом можно добиться правильного положения захвата

Далее нужно подготовить цепь к установке. Для этого выбирается ее правильное положение. На цепь ставится звездочка, которая расположена за барабаном сцепления. Цепь пропускается между зубцами звездочки. Верхнюю часть направляющей шины нужно переместить в канавку опоясывающей ее шины

Таким образом можно добиться правильного положения захвата. Далее нужно подготовить цепь к установке. Для этого выбирается ее правильное положение. На цепь ставится звездочка, которая расположена за барабаном сцепления. Цепь пропускается между зубцами звездочки. Верхнюю часть направляющей шины нужно переместить в канавку опоясывающей ее шины.

Направляющую шину удерживать относительно корпуса бензопилы, чтобы установить крышку сцепления.

Затем вставляются регулировочные гайки и затягиваются вручную. После полной регулировки цепи их можно будет затянуть окончательно. Узнать, как отрегулировать карбюратор можно в инструкции-приложении к данной модели пилы. Настройка карбюратора хускварна 137 обычно не вызывает никаких проблем.

Когда монтаж окончен, можно перейти к настройке бензопилы «Хускварна 137».

  • Для начала нужно установить выключатель пилы на положение «Вкл» («On»).
  • Затем рычаг заслонки холостого хода вытянуть до упора.
  • Потянуть шнур стартера резким движением руки (но не более десяти раз).

Если звук двигателя раздался раньше, чем вы совершили 10 рывок, можно переходить к следующему шагу.

Далее нужно перевести рычаг для переключения режимов в положение «HalfChoke». Это будет означать, что воздушная заслонка будет наполовину закрыта. Далее нужно совершать рывки шнура стартера до тех пор, пока двигатель не будет запущен. После запуска двигателя ему нужно дать поработать около пяти секунд. Затем, чтобы двигатель вернулся к работе со скоростью холостого хода, нужно нажать и отпустить пусковое устройство для двигателя.

Чтобы запустить и настроить уже прогретый двигатель, нужно:

  • Установить выключатель пилы на положение «Вкл» («On»).
  • Направить ручку смены режима на отметку «HalfChoke».
  • Правой рукой нужно дергать шнур, пока двигатель не начнет работать.
  • Нажать устройство пуска двигателя, чтобы он вернулся к скорости холостого хода.

Процесс разборки и сборки смотрите на видео:

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
